供气供热行业的智能化能源管理与控制系统智能化技术的快速发展为各行各业带来了巨大的改变和便利。
在供气供热行业，智能化能源管理与控制系统应运而生，它能够提高供气供热系统的效率和可靠性，方便用户进行能源管理，同时降低能源消耗和环境影响。
本文将重点介绍供气供热行业的智能化能源管理与控制系统及其应用。
一、智能化能源管理与控制系统的概念及组成智能化能源管理与控制系统是指通过先进的信息技术手段，将供气供热系统中的各个子系统进行集成与优化管理的系统。
该系统主要由以下几个组成部分构成：1. 传感器与监测设备：用于实时监测供气供热系统中的各种参数，包括温度、湿度、压力等，以获取系统运行状态和能源消耗情况。
2. 数据采集与通讯系统：用于将传感器与监测设备获取的数据进行采集和传输，将实时数据发送至中央控制系统，以便进行分析和决策。
3. 中央控制系统：通过汇总和分析传感器数据，实现对供气供热系统的全面监控和控制。
该系统可以根据实时数据进行能源调度，实现运行的优化和节能减排。
4. 人机交互界面：提供给用户一个直观的界面，可查看系统的运行状态、能耗情况以及进行能源调整和设备控制。
二、智能化能源管理与控制系统的功能与优势智能化能源管理与控制系统具有以下功能与优势：1. 实时监测与远程控制：系统能够实时监测供气供热系统的各项参数，并可以通过远程控制功能对设备进行调整和控制。
这样的功能使得用户能够方便地进行系统监控和调整，提高了系统的可靠性和灵活性。
2. 能源优化调度：根据实时数据进行能源优化调度，将供需平衡与节能减排相结合，提高系统的能源利用率和环境友好性。
3. 故障预警与维护：系统能够通过监测数据进行故障预警，及时发现并解决问题，避免了设备故障对供气供热系统带来的损失。
同时，还能够提供设备的维护信息和提醒，帮助用户对设备进行科学、高效的维护。
4. 数据分析与决策支持：系统能够对历史数据进行分析和挖掘，提供科学的数据支持和决策建议，帮助用户进行运行优化和管理决策。
换热站自动节能控制系统换热站作为我国热供应系统中重要组成部分，直接关系到生产生活的稳定运行。
换热站主要是将一次网的80℃左右热水通过热交换器使二次网低温水水温达到6O℃左右，成为满足供暖送水温度的热水，通过二次网热水管道送到城市居民家中，流过各用户的散热器；通过循环泵的加压循环，流回换热站，进入换热站热交换器的二次回水温度有40℃左右。
一、换热站节能控制系统功能特点1.1节能控制系统的功能换热站节能控制系统具有高效节能、智能化、自动化等优点，可广泛用于：热力公司热网控制（多个换热站的集中管理和控制）或工厂、机关、住宅小区等商用建筑的供热、采暖、空调、生活用热水；各种需要换热的场所；各类换热站的新建、改建和扩建工程的配套。
1.2节能控制系统的特点换热站设计理念先进，既可节省基础建设的投资，又使安装维护简便。
实现系统的自动控制，使自动化、智能化程度提高，易于操作。
可实现无人值守、自动显示。
也可远程通信操作，并通过计算机网络进行监控，同时自动控制和人工操作可相互切换。
该智能控制装置具有自动控制、气候补偿、节能舒适等特点，是当今智能建筑采暖供热。
二、换热站节能控制存在的的问题2.1换热站根据室外温度的变化，自动控制一次网供水的流量和供热量由于目前的换热站大多缺乏先进的控制方式，虽回水温度按要求得到了保证，但远端用户的供热效果很难保证，通常是使供水温度远高与设计要求值，这种方式虽然满足了远端用户的要求，却增加了热损失及供热量，浪费了能源。
2.2换热站运行管理人员的素质的提高在换热站的设计和建造过程中，要充分考虑到换热站额调控。
虽然现在很多换热站都有了先进的设备，但大量闲置，究其原因是换热站的管理人员不会或不愿使用。
所以，要提高换热站运行管理人员的素质。
三、换热站节能控制系统设计为了保证换热站的安全、经济运行，必须保证换热站控制系统设计对现有规模的供热用户有合理的技术方案。
下面我们以某小区1000户住宅，建筑面积12万平方米的所建的换热站为例，介绍一下换热站控制系统节能设计和应用。
供暖系统自动化控制方案近年来，随着科技的迅猛发展和人们对室内舒适度的提高要求，供暖系统的自动化控制方案越来越受到广泛关注。
本文将介绍一种适用于供暖系统的自动化控制方案，通过该方案可以实现系统的高效运行和能源的节约。
一、方案概述该自动化控制方案的主要目标是实现供暖系统的智能化运行，其中包括室内温度的自动控制、热源的自动调节以及能源的合理利用等方面。
通过引入先进的传感器技术、控制算法以及远程监控系统，可以实现对供暖系统的全面控制和管理。
该方案的核心理念是提高供暖系统的效率和可靠性，以满足用户对舒适度的要求。
二、传感器技术的应用该方案采用了各种传感器技术来实现对供暖系统的实时监测和数据采集。
通过温度、湿度、CO2等传感器的部署，可以及时获取室内环境的数据，并通过数据处理和分析来判断室内温度是否达到设定要求。
同时，还可以监测室内空气质量，及时采取措施保证用户的舒适感。
三、控制算法的优化在该方案中，控制算法的优化是关键的一步。
通过分析传感器数据和供暖系统的特点，可以得出最佳的控制策略。
例如，根据室内温度的变化趋势，可以合理调节供热水的温度和流量，以达到节约能源的目的。
此外，还可以根据室内外温差的大小来调整供暖系统的运行状态，提高系统的效率。
四、远程监控与管理平台为了方便对供暖系统进行监控和管理，该方案引入了远程监控与管理平台。
通过该平台，用户可以实时查看供暖系统的运行状态，例如热源温度、水流量等。
同时，还可以对系统进行远程控制，根据实际需求进行调整。
该平台还可以定期生成运行报告，帮助用户了解系统的运行情况和能源使用情况，从而进行进一步优化。
五、方案优势该自动化控制方案相较于传统供暖系统具有以下优势：1. 高效能源利用：通过智能控制算法的应用，能够根据实际需求合理调节供热水温度和流量，减少能源的浪费，提高能源利用效率。
2. 室内舒适度提升：通过精确的室内环境监测和控制，保持室内温度的稳定并及时调整，提高用户的舒适度和满意度。
热力站机组供暖自动控制系统的操作指南热力站机组供暖自动控制系统的操作指南热力站机组供暖自动控制系统的操作指南：第一步：准备工作1. 确保热力站机组供暖自动控制系统的所有设备都处于正常工作状态。
2. 检查热力站机组供暖自动控制系统的电源是否正常，并确保电源连接牢固。
第二步：设置温度参数1. 根据建筑物的需求，设定室内温度参数。
这可以通过控制系统中的温度控制器来完成。
2. 根据室内温度参数，设定热力站机组的供暖温度。
这可以通过控制系统中的温度设定器来完成。
第三步：开启供暖系统1. 确保热力站机组供暖系统的水循环泵处于正常工作状态。
2. 打开煤气或其他燃料供应系统，确保供暖锅炉处于正常工作状态。
3. 确保热力站机组供暖系统的阀门处于开启状态，以确保热水能够流经供暖管道。
第四步：监控供暖系统运行状态1. 通过控制系统中的监测仪表，实时监测热力站机组供暖系统的运行状态，包括供暖温度、流量、压力等参数。
2. 如发现异常情况，例如温度过高或过低、压力异常等，立即采取措施进行调整或修复。
第五步：调整供暖参数1. 根据热量需求的变化，及时调整室内温度参数和供暖温度参数，以保持舒适的室内环境。
2. 如需调整供暖系统的运行模式，可通过控制系统中的模式选择器进行调整。
第六步：定期维护和保养1. 按照热力站机组供暖自动控制系统的操作手册，定期对系统进行维护和保养。
2. 包括清洁供暖锅炉、更换滤网、检查管道和阀门的密封情况等。
总结：热力站机组供暖自动控制系统的操作指南包括准备工作、设置温度参数、开启供暖系统、监控运行状态、调整供暖参数和定期维护等步骤。
正确操作和维护系统，可以保证供暖系统的正常运行，提供舒适的室内环境。
热力站机组供暖自动控制系统的实施热力站机组供暖自动控制系统的实施热力站机组供暖自动控制系统是现代化供暖系统的关键组成部分，它能够实现对供暖设备的自动控制和运行状态的监测，提高供暖效率和舒适度。
下面将介绍该系统的实施步骤。
第一步：需求分析在实施热力站机组供暖自动控制系统之前，需要进行需求分析。
这包括确定系统的功能和性能要求，了解用户的需求和对系统的期望，以及考虑到可行性和成本效益。
第二步：系统设计在系统设计阶段，需要确定系统的整体架构和各个组件之间的关系。
这包括选择合适的传感器和执行器，设计控制算法和逻辑，以及确定数据采集和通信方式。
第三步：硬件选型和安装根据系统设计的要求，选择合适的硬件设备，包括传感器、执行器、控制器等，并进行安装。
确保硬件设备能够正常工作并与系统其他部件连接。
第四步：软件开发根据系统设计的要求，进行软件开发。
这包括编写控制算法和逻辑，实现数据采集和处理，以及设计用户界面和报警系统等。
确保软件能够实现系统的各项功能和性能要求。
第五步：系统集成和调试将硬件设备与软件进行集成，并进行系统调试。
这包括测试各个传感器和执行器的工作状态和精度，验证控制算法和逻辑的正确性和稳定性，以及调整系统参数以达到最佳的供暖效果和能耗。
第六步：系统验收和运行在系统集成和调试完成后，进行系统的验收和运行。
这包括验证系统是否满足用户需求和性能要求，确保系统能够稳定可靠地运行，并对系统进行必要的维护和保养。
总结起来，热力站机组供暖自动控制系统的实施是一个复杂而关键的过程。
需要进行需求分析、系统设计、硬件选型和安装、软件开发、系统集成和调试，以及系统验收和运行。
只有通过科学的方法和严格的流程，才能实现供暖系统的自动化控制，提高供暖效率和舒适度。

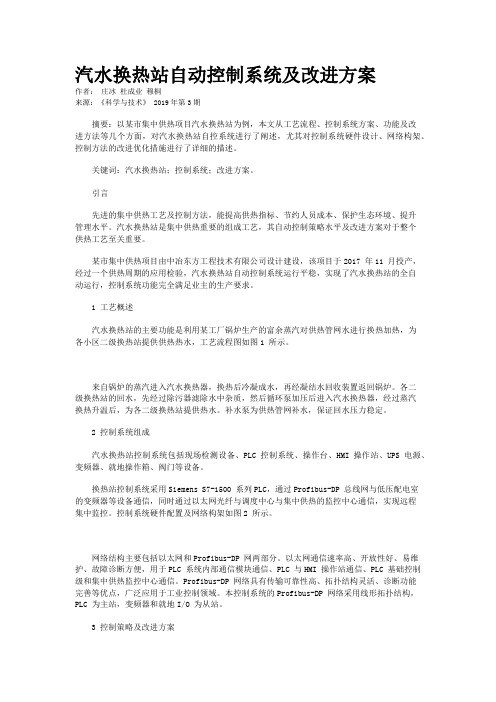

汽水换热站自动控制系统及改进方案作者：庄冰杜成业穆桐来源：《科学与技术》 2019年第3期摘要：以某市集中供热项目汽水换热站为例，本文从工艺流程、控制系统方案、功能及改进方法等几个方面，对汽水换热站自控系统进行了阐述，尤其对控制系统硬件设计、网络构架、控制方法的改进优化措施进行了详细的描述。
关键词：汽水换热站；控制系统；改进方案。
引言先进的集中供热工艺及控制方法，能提高供热指标、节约人员成本、保护生态环境、提升管理水平。
汽水换热站是集中供热重要的组成工艺，其自动控制策略水平及改进方案对于整个供热工艺至关重要。
某市集中供热项目由中冶东方工程技术有限公司设计建设，该项目于2017 年11 月投产，经过一个供热周期的应用检验，汽水换热站自动控制系统运行平稳，实现了汽水换热站的全自动运行，控制系统功能完全满足业主的生产要求。
1 工艺概述汽水换热站的主要功能是利用某工厂锅炉生产的富余蒸汽对供热管网水进行换热加热，为各小区二级换热站提供供热热水，工艺流程图如图1 所示。
来自锅炉的蒸汽进入汽水换热器，换热后冷凝成水，再经凝结水回收装置返回锅炉。
各二级换热站的回水，先经过除污器滤除水中杂质，然后循环泵加压后进入汽水换热器，经过蒸汽换热升温后，为各二级换热站提供热水。
补水泵为供热管网补水，保证回水压力稳定。
2 控制系统组成汽水换热站控制系统包括现场检测设备、PLC 控制系统、操作台、HMI 操作站、UPS 电源、变频器、就地操作箱、阀门等设备。
换热站控制系统采用Siemens S7-1500 系列PLC，通过Profibus-DP 总线网与低压配电室的变频器等设备通信，同时通过以太网光纤与调度中心与集中供热的监控中心通信，实现远程集中监控。
控制系统硬件配置及网络构架如图2 所示。
网络结构主要包括以太网和Profibus-DP 网两部分。
以太网通信速率高、开放性好、易维护、故障诊断方便，用于PLC 系统内部通信模块通信、PLC 与HMI 操作站通信、PLC 基础控制级和集中供热监控中心通信。
关于换热站自动控制与调节方法的探讨【摘要】热力站是城市集中供热系统中热网与热用户的连接场所，是用来转换供热介质种类，改变介质参数，分配、控制及计量供给热用户热量的设施。
在热力站内安装有与用户连接的有关设备、管道、阀门、仪表和控制装置。
集中供热系统的热水管网存在水力工况不稳定，水力分配也比较复杂，在供热系统中，我们都希望网络中的流量能按设计值分配到各热用户系统中去。
实际上，一套供热系统无论设计多么可靠，水力计算多么准确，投入运行后，总会有某些用户的流量或温度达不到要求，水力失调现象不可避免，因此要想均衡按需供热必须进行调节与控制。
本文针对目前集中供热系统中水-水换热的热力站的自动控制与调节方法进行相应的分析与探讨。
【关键词】热力站;自动控制与调节;方法1．热力站的自动控制热力站的自动控制概括起来可实现以下五个方面的功能：①实时参数检测，了解系统工况。
②均匀调节流量，消除冷热不均。
③合理匹配工况，保证按需供热。
④及时诊断事故，确保安全运行。
⑤健全运行档案，实行量化管理。
热力站采用温度控制为主的监控方案，即根据室外温度绘制的二次供、回水温度曲线与实际二次系统供水温度（或二次回水温度或二次供、回水平均温度）之间的偏差，来完成供热量的控制。
一般热力站系统的自动控制形式及安装要求如下：（1）采暖（或空调）循环泵的控制主要有两种形式：当二次供热系统为定流量系统，循环泵采用定速方式运行。
当二次供热系统为变流量系统，循环泵采用变频调速方式运行。
（2）补水定压主要有两种形式：用户有膨胀水箱时，采用膨胀水箱定压方式。
用户有无膨胀水箱时，采用热力站内定压方式，如变频补水定压方式。
（3）室外温度传感器的安装要求：室外温度传感器安装于热力站所在建筑物的室外背阴处（北墙或东墙）的百叶窗内，高度不低于是外地坪2.5米。
2．热力站的自动调节热力站自动调节的目的是使热力站的供热量与用户的需热量相一致。
随室外温度的变化，按照供热温度调节曲线进行供热温度或流量的调节，以实现用户按需供热。
采用自动抽水装置减少地沟内积水某某动力公司热力站三班二零一一年九月一日一、小组概况1、概况：某某动力公司热力三班QC小组成立于2005年3月份，主要负责某某港区6号锅炉房的供暖和维修（供暖面积24700m2）及1号、2号、4号锅炉房的电器维修等工作。
2、小组介绍：二、活动计划2010年6月2日，我们小组制定了树脂罐QC活动小组的活动计划，三、选题理由作为某某冬季供暖服务单位，我们必须响应国家提出的节能减排，可持续发展的方针政策，为用户提供更安全，优质的服务。
调查发现六号锅炉房供热管网北线地沟内积水严重，特别是外理公司办公室后面地沟内积水尤为严重，为了降低地沟内积水水位，保证供暖设施的安全运行，六号锅炉房采用人工控制水泵抽水的方式抽取地沟内的积水，为了更有效地控制地沟内积水水位，我们小组提出“采用自动抽水装置，减少地沟内积水“的课题。
四．抽水装置简介六号锅炉房在北线外理公司办公室后面地沟内安放一台1.5kw的抽水泵，由专人控制水泵的开关，以此来控制地沟内积水的水位。
如下图：五、现状调查现状调查一对2010年7月—9月外理公司办公室后面地沟内水位和耗电量进行统计，具体数据如下：现状调查二制定标准的水位线，派专门人员按照水位线控制水泵的开关，调查结果如下：六、设定目标及可行性分析①设定目标我们QC小组决定采用电缆式浮球开关和水泵相结合的自动抽水装备抽取地沟内积水，电缆式浮球开关是利用重力和浮力的原理设计而成的，它由浮漂体、微动开关、驱动机构、重锤、三芯电缆组成，当球体受到液体浮力的作用而随液位上升或下降到水平面约28度左右时，通过设置在浮球内的驱动机构驱动大量微动开关输出开（通）或关（断）的信号，控制水泵的开关，从而实现对液位的控制。
此装置可以正常开关100万次，完全可以达到预期的目标。
七、原因分析我们召开分析会，查找地沟内水位难以控制的原因，分析找出可能的原因如下图为在众多的原因中找出要因，我们小组对找出的5条末梢原因进行调查分析，并逐一进行确认。
集中供暖二级网水力平衡控制方案1、引言随着中国经济的发展以及城市化建设进程，我国北方城市集中供暖覆盖面积也越来越大，人民对供暖质量的要求越来越高。
为了处理好用户的舒适度和节约能源之间的关系，按需供热是处理这个矛盾的最好方案。
当大规模热用户的热负荷发生变化时，就需要我们对供热系统的流量、供水温度等进行调节。
充分了解二次管网的水力平衡，有利于运行调度管理调节操作的协调性、有利于热网运行的稳定性、有利于避免资源浪费和用户温度不达标等问题。
2、目的和意义在目前的供暖设计中，二级网供水温度设计一般是60-65℃，回水温度设计一般是45-50℃，温差15℃-20℃。
由于各热用户距离换热站的位置有远有近，供水压力沿着管道逐渐衰减降低，所以热水流到每个用户的时候供回水压力偏差很大。
距离换热站越偏远的用户，供水压力低，供水量偏小，供不热的现象就出现了；距离换热站近的用户则供水量偏大，浪费水量，浪费能耗。
为了增加偏远用户的热水供应量，需要进一步增大换热站循环泵的频率，提高供水压力和水量，造成水泵的电耗增加。
而距离换热站近的用户，供水压力偏高，供水量偏大，导致室内温度偏高，引起室内干燥，部分老百姓打开窗户通风，导致大量能源浪费，大大增加了供热企业的能源成本，降低供热企业利润。
综上所述，由于二级热网的供回水压力不平衡导致热水供量失衡，该热的用户不热，而有的用户室温偏热却浪费了能源，这种现象就是二级热网区块内水力失衡。
每个二级热网区块（例如，生活小区、学校、医院等）是相互独立互不影响的，是一个封闭的区块体系。
新华公司针对独立的二级供热管网，采用自主研发的室内温度监测和流量控制相结合的产品，依托多年的热网自控经验，采用多年积累的DCS技术和基于云平台的大型SCADA平台，开发出了二级网水力平衡控制系统；消除二级网区块内的水力失衡，可以实现均匀平衡的合理供热，取消了二级网区块的热水量浪费导致的能源浪费和水耗、电耗浪费，改善用户的供暖体验，节约供暖公司的运营成本，提高供热公司的盈利能力。
