《电工技术基础与技能》期末试题及答案一、选择题1. 下列哪个元器件常用于电路中的“开关”功能?A. 电阻B. 电感C. 电容D. 二极管答案:D2. 电流的单位是什么?A. 安培B. 伏特C. 欧姆D. 瓦特答案:A3. 下列哪个元器件可以把交流电转换为直流电?A. 二极管B. 三极管C. 可变电阻D. 电容器答案:A4. 在电气安全中,以下哪种情况是正确的?A. 用手触摸电气设备B. 穿戴合适的绝缘手套C. 在有水的环境中使用电器D. 将电器放在易导电的地面上答案:B5. 在直流电路中,电阻与电流之间的关系是什么?A. 电流越大,电阻越大B. 电流越小,电阻越大C. 电流与电阻无关D. 电流越大,电阻越小答案:C二、填空题1. 电阻的单位是________。
答案:欧姆2. 铜导线的电阻比铁导线的电阻________。
答案:小3. 电阻与电流成________关系。
答案:正比4. 电压的单位是________。
答案:伏特5. 交流电的频率通常为________Hz。
答案:50(或60)三、解答题1. 请简要解释直流电和交流电的区别。
答案:直流电是电流方向保持不变的电流,在电路中的电子流动方向始终相同,常用于电池供电的设备中。
而交流电是电流方向周期性变化的电流,电子的流动方向不断改变,常用于家庭电路和供电系统中。
直流电的电压稳定,方向一致;而交流电的电压和方向都会周期性变化。
2. 请解释什么是电阻,并简述其在电路中的作用。
答案:电阻是电流通过时产生电能损耗的元件,用来阻碍电流流动的程度。
电阻的单位是欧姆(Ω)。
在电路中,电阻起到限制电流大小的作用,通过控制电阻的大小,可以调节电路中的电流流动情况。
电阻还可以起到保护电器设备和人身安全的作用,避免电流过大或过小对电器设备造成损坏或危险。
3. 请简要介绍一下电气安全中需要注意的事项。
答案:在电气安全中,需要注意以下几个事项:- 禁止用手触摸带电部分,应使用绝缘工具进行操作。
第一篇、130个电气专业技术知识问题解答1、什么是保护接地?答:是将平时不带电的电器设备的金属外壳通过接地体与大地紧密连接。
2、什么叫重复接地?答:把变压器的低压侧中性点接地的配电系统中,将零线上一处或多处通过接地的配电系统中,将零线的一处或多处通过接地装置与大地紧密联接。
3、什么叫接地短路?答:运行中的电气设备和电力线路,如果由于绝缘损坏而使带电部分碰触接地的金属构件或直接与大地发生连接时称接地短路。
4、哪些电气设备必须进行接地或接零保护?答:①、发电机变压器、高低压电器;②、电力设备传动装置;③、互感器二次线圈;④、配电盘和控制盘的框架。
5、什么叫接地短路电流?答:当发生接地短路时,通过接入点流入地中的短路电流。
6、什么叫对地电压?答:电气设备发生某相接地时,其接地部分与大电位等于零处的电位差。
7、倒顺开关的用途是什么?答:主要是用来控制小容量电动机做正反转全压起动。
8、重复接地的作用是什么?答:①、降低漏电设备外壳的对地电压;②、减轻零线断线时的危险。
9、什么是过载保护?答:当线路或设备的载荷超过允许范围时能延时切断电源的一种保护。
10、电气设备过热有哪几种情况?答:主要是电流产生的热量造成的包括以下几种:①、短路;②、过载;③、接触不良;④、铁芯发热;⑤、散热不良。
11、电气设备高压、低压之分?答:①、高压:设备对地电压在250V以上者。
②、低压:设备对地电压在250V以下者。
12、什么叫负荷率?怎样提高负荷率?答:负荷率是一定时间内的平均有功负荷与最高有功负荷之比的百分数,用以衡量平均负荷与最高负荷之间的差异程度,要提高负荷率,主要是压低高峰负荷和提高平均负荷。
13、电动机运行中出现不正常声响原因是什么?答:⑴、电气方面:①、绕组接地或相间短路:②、绕组匝间短路;③、绕组或部分线圈的极性接错;④、缺相运行。
⑵、机械方面:①、风扇叶片触碰端罩;②、轴承严重磨损或滚珠损坏;③、轴承内环与轴接触不牢;④、扫膛。
第一章整流滤波电路填空题1、(1-1,低)把P型半导体N型半导体结合在一起,就形成PN结。
2、(1-1,低)半导体二极管具有单向导电性,外加正偏电压导通,外加反偏电压截至。
3、(1-1,低)利用二极管的单向导电性,可将交流电变成直流电。
4、(1-1,低)根据二极管的单向导电性性,可使用万用表的R X1K挡测出其正负极,一般其正反向的电阻阻值相差越大越好。
5、(1-1,低)锗二极管工作在导通区时正向压降大约是0.3 ,死区电压是__________ 。
6、(1-1,低)硅二极管的工作电压为0.7 ,锗二极管的工作电压为0.3 。
7、(1-1,中)整流二极管的正向电阻越小______ ,反向电阻越大,表明二极管的单向导电性能越好。
&( 1-1,低)杂质半导体分__________ 型半导体和_________ 型半导体两大类。
9、(1-1,低)半导体二极管的主要参数有__________ 、_________ ,此外还有_________ 、_________ 、等参数,选用二极管的时候也应注意。
10、(1-1,中)当加到二极管上的反向电压增大到一定数值时,反向电流会突然增大,此现象称为现象雪崩。
11、(1-1,中)发光二极管是把________ 能转变为 _______ 能,它工作于________ 状态;光电二极管是把________ 能转变为________ 能,它工作于________ 状态。
12、(1-2,中)整流是把______ 转变为_________ 。
滤波是将______ 转变为__________ 。
电容滤波器适用于___________________ 的场合,电感滤波器适用于______________________ 的场合。
13、(1-1 ,中)设整流电路输入交流电压有效值为U2,则单相半波整流滤波电路的输出直流电压U L(AV)= _____________ ,单相桥式整流电容滤波器的输出直流电压U L( AV)= ____________ ,单相桥式整流电感滤波器的输出直流电压U L( AV)= _______________ 。
电子电工技术使用中的技术难点解析在现代社会中,电子电工技术已经成为了各行各业不可或缺的一部分。
从家庭电器到工业设备,电子电工技术的应用无处不在。
然而,随着科技的不断进步,电子电工技术也面临着一些技术难点。
本文将探讨一些在电子电工技术使用中常见的技术难点,并尝试提出解决方案。
一、电路设计中的噪声问题在电路设计中,噪声是一个常见的问题。
噪声可能来自于电源、传感器、放大器等各个方面。
噪声的存在会干扰电子设备的正常工作,影响信号的传输和处理。
解决噪声问题的关键在于降低噪声的源头,并采取合适的滤波和屏蔽措施。
首先,对电源进行优化是解决噪声问题的重要一步。
使用稳定的电源,降低电源的纹波和噪声水平,可以有效减少噪声对电路的干扰。
其次,合理选择传感器和放大器,使用低噪声的器件可以降低信号处理过程中的噪声。
最后,在电路设计中加入适当的滤波器和屏蔽措施,可以有效地抑制噪声信号。
二、电磁兼容性(EMC)问题电磁兼容性(EMC)问题是电子电工技术使用中的另一个常见难点。
随着电子设备的不断增多,电磁辐射和电磁感受性的问题也日益突出。
电磁辐射可能对周围的设备和环境产生干扰,而电磁感受性则可能导致设备的故障。
解决EMC问题的关键在于合理设计和布局电路,以及采取适当的屏蔽和接地措施。
首先,合理设计和布局电路是解决EMC问题的基础。
通过减少信号线的长度和交叉,合理安排电路板的层次结构,可以减少电磁辐射和干扰。
其次,采取适当的屏蔽措施也是解决EMC问题的重要手段。
使用金属屏蔽罩、屏蔽线缆等可以有效地阻止电磁辐射和干扰。
此外,正确的接地设计也是解决EMC问题的关键。
良好的接地系统可以提供低阻抗路径,将电磁干扰引流到地面。
三、高频电路设计中的信号完整性问题在高频电路设计中,信号完整性是一个重要的问题。
高频信号的传输和处理需要考虑信号的失真、衰减和干扰等因素。
解决信号完整性问题的关键在于合理选择高频器件和设计高频布线。
首先,合理选择高频器件是解决信号完整性问题的基础。
电工技师专业技术工作中常见问题及解决方法电工技师是负责各种电力设备的安装、维修、调试以及故障排除的专业技术人员。
随着社会的发展和技术的变革,电工技师的工作也面临着不断变化和更新。
为了更好地开展专业技术工作,电工技师需要认真思考常见问题并寻找合适的解决方案。
一、设备维护常见问题及解决方法1、电力设备老化电力设备的老化对技术人员的安全和工程进度都会造成很大的影响。
在实际工作中,电工技师需要认真检查设备是否存在老化问题。
如果存在问题,需要及时进行维护和更换。
选择符合规定的正规保养品牌是一个常见但有效的方案,可以帮助技术人员节省时间和保证设备的质量。
2、电线接触不良电线接触不良是一个常见的电力设备故障,通常是由电线上缺乏紧固松动等因素引起的。
解决办法是要认真检查电线的接头部分,确保每个连接处都在进行紧固,同时要对整台设备进行全面检测,以防这种问题再次出现。
3、电力设备电气故障电气故障是电力设备最严重的问题之一。
在出现电力设备故障时,选择正确的维修方案是电工技师的责任。
基于现代化的商标品牌和专业的设备维修技能是重要的,同时经验丰富的技术人员应该能够快速在不影响健康、安全和设备的情况下对设备进行维修。
二、电工技师在工作中需要注意的其他问题1、工具锈蚀、损坏等问题电工技师的工具和设备是工作的基石,所以技术人员应该认真对待它。
注意保存和维护工具、设备,比如正确的存放、定时清洗、及时更换磨损的工具等做法都可以提高技术人员的效率同时保护设备。
2、抗压能力不足电工技师的工作环境不断变化,可能会受到很大的压力或影响。
因此,抗压能力是一项非常重要的技能。
人们需要学会逐步缓解压力,可以逐步的开展沉浸式的工作、合理进行自我调节等方法,来为自己的工作和生活带来更多的支持和动力。
3、技术更新不及时由于科技不断发展,可能会发生某些技术过时的情况。
因此,电工技师应该保持对新技术的关注和学习,及时更新自己的技术。
通过学习会议、在线资源库和定期调整技术等做法,可以提高技术人员专业技能并使其更加适应现代社会的需求。

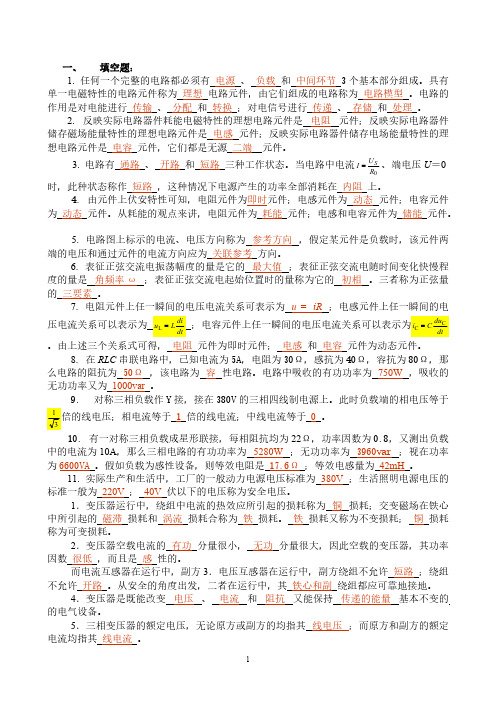

一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。
具有单一电磁特性的电路元件称为 理想 电路元件,由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ;对电信号进行 传递 、 存储 和 处理 。
2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件;反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件,它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态。
当电路中电流、端电压U =00R U I S =时,此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上。
4. 由元件上伏安特性可知,电阻元件为即时元件;电感元件为 动态 元件;电容元件为 动态 元件。
从耗能的观点来讲,电阻元件为 耗能 元件;电感和电容元件为 储能 元件。
5. 电路图上标示的电流、电压方向称为 参考方向 ,假定某元件是负载时,该元件两端的电压和通过元件的电流方向应为 关联参考 方向。
6. 表征正弦交流电振荡幅度的量是它的 最大值 ;表征正弦交流电随时间变化快慢程度的量是 角频率ω ;表征正弦交流电起始位置时的量称为它的 初相 。
三者称为正弦量的 三要素 。
7. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ;电感元件上任一瞬间的电。
由上述三个关系式可得, 电阻 元件为即时元件; 电感 和 电容 元件为动态元件。
8. 在RLC 串联电路中,已知电流为5A ,电阻为30Ω,感抗为40Ω,容抗为80Ω,那么电路的阻抗为 50Ω ,该电路为 容 性电路。
电路中吸收的有功功率为 750W ,吸收的无功功率又为 1000var 。
9. 对称三相负载作Y 接,接在380V 的三相四线制电源上。
此时负载端的相电压等于倍的线电压;相电流等于 1 倍的线电流;中线电流等于 0 。
电工工作中的常见问题
在电工工作中,常常会遇到一些常见问题,以下是一些可能会遇到的问题以及解决方法:
1. 设备无法启动或停止
- 检查电源是否正常连接
- 检查开关是否正常
- 检查电源线是否受损
- 检查保险丝是否熔断
2. 电线过热或着火
- 确保电线规格符合负载需求
- 检查电线是否受损或老化
- 避免在长时间高负载条件下使用电线
3. 电流过载
- 确保电路负载合理分布
- 避免过于频繁的启动和停止设备
- 定期检查设备的功率需求和配备的保护装置是否匹配
4. 泄漏电流
- 定期检测和维护接地系统
- 检查设备是否接地良好
- 避免水与电器接触
5. 电工工具使用不当
- 使用正确的工具进行相应的工作
- 切勿用损坏的工具进行工作
- 遵循正确的工具使用安全规范
6. 缺乏电工知识和技能
- 参加相关的培训和课程,提高知识水平
- 寻求专业电工的建议和指导
- 注意积累实际工作经验
以上仅为一些可能遇到的常见问题及解决方法,具体情况应根据实际情况进行处理,并严格遵守相关的安全规范和操作规程。
电子电工技术常见问题解析与解决方法电子电工技术在现代社会中扮演着重要的角色,几乎涉及到我们日常生活的方方面面。
然而,由于技术的复杂性和多样性,常常会遇到一些问题。
在本文中,我们将探讨一些常见的电子电工技术问题,并提供解决方法。
1. 电路板焊接问题电路板焊接是电子电工技术中常见的一项工作。
然而,有时候焊接不良会导致电路板的故障。
解决这个问题的一个方法是使用显微镜来检查焊接点。
如果发现有焊接不良的地方,可以使用烙铁重新焊接,确保焊接点牢固可靠。
2. 元件损坏问题在电子电工技术中,元件的损坏是常见的问题之一。
这可能是由于元件老化、过载或其他原因引起的。
解决这个问题的一个方法是使用万用表来检查元件是否正常工作。
如果发现元件损坏,可以更换新的元件。
3. 电源问题电源问题是电子电工技术中常见的故障之一。
这可能是由于电源线松动、电源过载或电源损坏引起的。
解决这个问题的一个方法是检查电源线是否连接牢固,如果松动可以重新连接。
如果电源过载,可以考虑更换更高功率的电源。
如果电源损坏,需要更换新的电源。
4. 电路设计问题电路设计是电子电工技术中的关键环节。
有时候,电路设计不当会导致电路无法正常工作。
解决这个问题的一个方法是仔细检查电路设计,确保元件的参数和连接方式正确。
如果电路仍然无法正常工作,可以尝试使用仿真软件进行模拟,找出问题所在。
5. 电磁干扰问题电磁干扰是电子电工技术中常见的问题之一。
这可能是由于电源线和信号线之间的干扰引起的。
解决这个问题的一个方法是使用屏蔽线缆来减少电磁干扰。
此外,还可以使用滤波器来过滤掉干扰信号。
6. 温度问题温度问题是电子电工技术中常见的故障之一。
过高的温度会导致元件老化和损坏。
解决这个问题的一个方法是使用散热器来降低元件的温度。
此外,还可以调整电路的功率和电流,以减少发热。
以上是一些常见的电子电工技术问题及其解决方法。
当遇到这些问题时,我们可以按照上述方法逐一排查,并找出问题所在。
电工技能六类大题1. 模拟量信要使用屏蔽导线连接 [判断题] *对(正确答案)错2. 汇川模块GL10-4AD是常用的数字量模块。
[判断题] *对错(正确答案)3. 两个相同的灯泡组成的电路,如果其中一个灯泡突然熄灭,令一个仍正常发光,则这个电路是() [单选题] *A、串联B、并联(正确答案)C、串联和并联都可以D、不能确定4. 模拟量信号使用哪种导线() [单选题] *A、普通线B、柔性线C、屏蔽线(正确答案)D、单芯线5. ()是保证电气作业安全的技术措施之一 [单选题] *A、工作票制度B、验电(正确答案)C、工作许可制度6. 直流电位差计量限一般不超过() [单选题] *A、2(正确答案)B、5C、8D、107. EA客户要求,出电柜外的线缆必须是() [单选题] *A、护套线(正确答案)B、单芯线C、柔性线D、高温线8. CE标准要求,导线的最小线径为() [单选题] *A、0.14平方毫米B、0.2平方毫米(正确答案)C、0.3平方毫米D、0.5平方毫米9. 检查通电时要做哪些工作() *A、清除一切杂物(正确答案)B、检查短路(正确答案)C、拆除缠绕膜(正确答案)D、盖线槽盖10. 按钮触点上出现NO是表示() [单选题] *A、常开触点(正确答案)B、常闭触点C、辅助触点D、主触点11. 汇川变频器MD200S0.4B,厂内需要配()平方电源线?() [单选题] *A、1.5(正确答案)B、0.25C、0.3D、2.512. 施耐德品牌直流断路器C65N-DC-C6/1P的接线方法是哪种() [单选题] *A、下进上出(正确答案)B、上进下出C、上、下都可以D、013. 由交流接触器控制的三相异步电动机正反转线路,设置()可避免误操作或触点熔焊引起的二相短路事故() [单选题] *A、熔断器B、热继电器C、按钮链锁环节D、接触器互锁环节(正确答案)14. 固态继电器H12WD4850PG接入INPUT可接4到32() [单选题] *A、交流电B、交直流都可以C、直流电(正确答案)15. 模拟量的信号使用导线类型为() [单选题] *A、高压线B、高温线C、护套线D、屏蔽线(正确答案)16. LED日光灯的延长线应选择的最佳电缆是() [单选题] *A、XD2-RVVB2x0.5mm2内芯颜色:淡蓝色+红色B、XD1-RVVB2x0.5mm2内芯颜色:蓝色+棕色(正确答案)C、电缆_XD-RVV3X0.5mm2,棕+灰+黑D、电机电缆XD-RVV4x0.5mm2内芯颜色:3根黑色数字区分+黄绿双色17. 非运动部件一个单独带灯小按钮线制作,应选择的电缆是() [单选题] *A、TYC对绞线CF25G04PA-100B、XD-AVVR4*0.15(正确答案)C、电缆CF130.05.04.ULD、XD-RVVP4*1.5内芯颜色:三个数字+黄绿18. 30BK端子台有几个接线柱,可以接不一样号码的几组线?() [单选题] *A、6;3(正确答案)B、3;6C、4;8D、8;419. 弹簧式端子台_STB1.5可以接多粗的线,是几层的() [单选题] *A、1.5;2(正确答案)C、5;3D、1;120. 200BK端子台、100BK端子台,30BK端子台、菲尼克斯端子台、T024、34位端子台等间距要求取决于() [单选题] *A、无特殊间距要求B、便于接线与查看号码管(正确答案)C、是否好看D、环境温度21. 欧姆龙NX-ID5342模块在图纸标识中代表() [单选题] *A、数字量输入模块(正确答案)B、数字量输出模块C、模拟量输入模块D、模拟量输出模块22. 欧姆龙PLC模块CJ1W-DA08V是什么类型的模块() [单选题] *A、数字量输入B、数字量输出C、模拟量输入D、模拟量输出(正确答案)23. 先导标准,复位按钮选用什么颜色() [单选题] *A、黄(正确答案)B、绿C、红D、蓝24. 汇川伺服驱动器IS620NS2R8I,其中,S的含义,2R8的含义?() [单选题] *A、电压等级380V,电流2.8AB、电压等级220V,电流2.8A(正确答案)C、电压等级220V,功率280WD、电压等级380V,功率280W25. ()是表示电气装置,设备或元件的关系,是进行配线、接线、调试不可缺少的图纸() [单选题] *A、电气系统图B、电气接线图(正确答案)C、机械装配图D、电气布置图26. 接触器自锁头是一对() [单选题] *A、常开触点(正确答案)B、常闭触点C、主触点D、辅助触点27. 找出相对应的单位:1、电阻;2、电流;3、电压;4、电容() [单选题] *A、1:Ω,2:M,3:V,4:KB、1:M,2:3:V,4:FC、1:Ω,2:A,3:V,4:F(正确答案)28. 运动部件上需要跟伺服的正极限、负极限、原点(都是PM-T65光电)对接的延长线制作,应选择的电缆是() [单选题] *A、电缆CF130.02.06.UL(正确答案)B、柔性电缆_CF130.02.04.ULC、XD-RVV4x0.5mm2内芯颜色:3根黑色数字区分+黄绿双色D、TYC线CF25G06PA-10029. 带报警直流风扇的延长线可选择的电缆是() [单选题] *A、XD1-RVVB2x0.5mm2B、XD-RVV4x0.5mm2内芯颜色:3根黑色数字区分+黄绿双色C、电缆_XD-RVV3*0.5mm2,棕+蓝+黑(正确答案)D、TYC对绞线CF25G04PA-10030. 一个气压表或一个真空表延长线制作,应选择的电缆是() [单选题] *A、TYC对绞线CF25G04PA-100B、XD-AVVR4*0.15(正确答案)C、电缆CF130.05.04.ULD、XD-RVVP4*1.5内芯颜色:三个数字+黄绿31. 100BK、60BK端子台有几个接线柱,可以接几组线() [单选题] *A、2;1(正确答案)B、1;2C、2;4D、4;232. 关于塑壳断路器安装间距要求以下说法错误的是() [单选题] *A、取决于其说明书上的要求B、便于接线与查看号码管原则C、留有空间安装隔板或罩壳D、无特殊要求(正确答案)33. PLC模块安装间距要求取决于() [单选题] *A、其说明书上的要求B、便于接线与查看号码管C、环境温度D、以上说法都正确(正确答案)34. 欧姆龙模块CJ1W-OD261在图纸标识中代表() [单选题] *A、数字量输入模块B、数字量输出模块(正确答案)C、模拟量输入模块D、模拟量输出模块35. 三维评审,一般有哪些部门参加() [单选题] *A、电气/机械研发B、装配/售后部门C、项目部、质量部D、以上都是(正确答案)36. 根据先导公司按钮的选色标准,启动按钮选___,停止按钮选___,复位按钮选___。
电工技术应用试题及答案一、选择题1. 以下不属于电工工具的是:A. 扳手B. 螺丝刀C. 钳子D. 锤子答案:D2. 电缆在使用过程中,不应该:A. 随意弯曲B. 暴露在阳光下C. 路面损坏D. 承受过重压力答案:B3. 下面哪个工具可以测试电路是否带电:A. 高压电笔B. 震动电笔D. 电流表答案:C4. 电工安装线路时,常用的敷设方式是:A. 地沟敷设B. 壁槽敷设C. 空中敷设D. 掩埋敷设答案:B5. 以下哪种电线不适用于室外安装:A. PVC绝缘电线B. 胶木线C. 铜芯铅护套电缆D. 聚乙烯绝缘电线答案:A二、填空题1. 机电设备的接地电阻要求不得大于________Ω。
2. 交流电压频率国家标准为________Hz。
答案:503. N线为________线。
答案:零线4. 220V工业用电是使用________电源。
答案:三相5. 高压设备的标准动作时间应不超过________ms。
答案:300三、判断题1. 交流电流I表示有效值,其大小与电流的最大值和频率有关。
答案:正确2. 当电路中发生接地故障时,可能导致电流过大,甚至引发火灾。
答案:正确3. 阻值为0的导线可以被认为是完全导体。
答案:错误4. 交流电源的频率对电机的运行速度没有影响。
答案:错误5. 电工工作时应佩戴绝缘手套和绝缘靴。
答案:正确四、简答题1. 电流与电压的关系是什么?答:根据欧姆定律,电流与电压成正比,电阻不变时,电压增大,电流也增大;电压减小,电流也减小。
2. 请简要介绍电工安全操作规范。
答:电工安全操作规范包括以下几个方面:- 在操作前确认电路是否带电,对带电设备必须采取相应措施。
- 佩戴个人防护装备,如绝缘手套、绝缘靴等。
- 使用正确的工具和设备,不可随意更改电路连接或修改电气设备。
- 操作完毕后要切断电源,避免电击和火灾的发生。
五、综合题根据电工技术的理论知识和实际操作经验,回答以下问题:1. 描述安装一个简单的照明电路所需的步骤。
最新低压电工作业考试问题和答案问题一:什么是低压电?答案:低压电指电压在1000V及以下的电力系统中的电流。
低压电通常用于家庭、商业和工业设施中的电路供电。
问题二:在低压电工作中,什么是漏电?答案:漏电是指电流在电路中发生了非预期的泄漏,通常是由于电路中的绝缘损坏或设备故障引起的。
漏电可能导致电路短路、触电等安全问题。
问题三:在低压电工作中,什么是接地?答案:接地是将电路或设备的导体与地或地下的导体相连接的过程。
接地可以提供电流回路,以确保电流适当地流回地面,从而保护人身安全和设备运行。
问题四:低压电工作中,什么是保护接地?答案:保护接地是为了保护人们免受电击伤害而采取的一种措施。
它通过将电路或设备的导体连接到地来建立一个安全的电流回路,以便任何故障电流都能迅速流回地,从而减少触电风险。
问题五:低压电工作中,什么是过载保护?答案:过载保护是一种保护措施,用于防止电路或设备负载超过其额定容量而导致的损坏或火灾。
过载保护通常通过使用保险丝、断路器或热继电器等设备来监测电流并切断电路来实现。
问题六:低压电工作中,什么是短路保护?答案:短路保护是一种保护措施,用于防止电路中出现短路故障时电流过大而导致的设备损坏或火灾。
短路保护通常通过使用保险丝、断路器或短路保护器等设备来检测电流异常并切断电路来实现。
问题七:低压电工作中,什么是漏电保护?答案:漏电保护是一种保护措施,用于检测电路中的漏电,并在漏电超过设定值时切断电路以防止触电事故发生。
漏电保护通常通过使用漏电保护器或漏电断路器等设备来监测电流差异并触发切断电路。
问题八:低压电工作中,如何安全操作电气设备?答案:为了安全操作电气设备,应遵循以下几点:- 确保设备断电并进行锁定/标记,以防止误操作。
- 检查设备的绝缘状况,确保没有破损或老化。
- 使用正确的工具和个人防护设备,如绝缘手套、护目镜等。
- 遵循正确的操作程序和安全规范。
- 定期对设备进行维护和检修,确保其安全性能。
1、将某些电气设备或器件按一定方式连接起来,构成电流的通路,叫电路。
(对)2、电源是将电能转化成其他形式的能量。
(错)3、电路分析中描述的电路都是实际中的应用电路。
(错)4、大负载是指在一定电压下,向电源吸取电流大的设备。
(对)5、电压表是串接在待测电路中。
(错)6、实际电压源和电流源的内阻为零时,即为理想电压源和电流源。
(错)7、电源短路时输出的电流最大,此时电源输出的功率也最大。
(错)8、电路中两点的电位都很高,这两点间的电压也一定很大。
(错)10、正弦交流电的三要素是角频率、幅值和初相位。
(对)11、纯电感电路中,电压超前电流900,纯电容电路中,电压滞后电流900。
(对)12、在电路中,电感线圈有隔直通交的作用,电容有通直阻交的作用。
(错)13、在电路中,电感元件在任一瞬间都从电路取用功率,是耗能元件。
(错)14、在电路中,电容元件是储能元件,本身不消耗能量。
(对)15、三相四线制当负载对称时,可改为三相三线制而对负载无影响。
(对)16、三相用电器正常工作时,加在各相上的端电压等于电源线电压。
(错)17、三相负载做Y接时,无论负载对称与否,线电流总等于相电流。
(对)18、人无论在何种场合,只要所接触电压为36V以下,就是安全的。
(错)19、中线的作用就是使不对称Y接三相负载的端电压保持对称。
(对)20、三相不对称负载越接近对称,中线上通过的电流就越小。
(对)21、在三相四线制线路中规定:中性线不允许安装保险丝和开关。
(对)22、当加在定子绕组上的电压降低时,将引起转速下降,电流减小。
(错)23、电动机的电磁转矩与电源电压的平方成正比,因此电压越高电磁转矩越大。
(错)24、起动电流会随着转速的升高而逐渐减小,最后达到稳定值。
(对)25、异步机转子电路的频率随转速而改变,转速越高,则频率越高。
(错)26、电动机的额定功率指的是电动机轴上输出的机械功率。
(对)27、电动机的转速与磁极对数有关,磁极对数越多转速越高。
电工技术及应用试题及答案第一节:选择题1. 以下哪个电器是利用电磁感应原理工作的?A. 电风扇B. 电热水壶C. 电磁炉D. 电视机答案:C2. 电容器的电容量单位是:A. 瓦特B. 安培C. 法拉D. 亨利答案:C3. 在电工工作中,常用的电流单位是:A. 秒B. 安培C. 瓦特D. 角度答案:B4. 以下哪个仪器用于测量电阻值?A. 万用表B. 示波器C. 高压表D. 激光测距仪答案:A5. 交流电的频率是指:A. 电流的方向B. 电压的大小C. 电流和电压的周期性变化D. 电流和电压的峰值答案:C第二节:填空题6. 在电路中,电流的方向是从()到()的。
答案:正电极,负电极7. 电阻的单位是()。
答案:欧姆8. 直流电路中,电流为()。
答案:恒定不变第三节:解答题9. 请简要说明直流电和交流电的区别。
答案:直流电是电流方向恒定的电流,电流方向始终保持一致;而交流电是电流方向周期性变化的电流,电流周期性地从正向流向负向再流回正向。
10. 简述电阻对电路的作用。
答案:电阻限制电流大小,使得电流在电路中稳定流动。
通过电阻的加入,可以有效控制电路中的功率消耗,保护其他电子元件不受过大电流的影响。
第四节:计算题11. 一个电阻为10欧姆的电器接在电压为220伏的电源上,请计算通过该电器的电流大小。
答案:根据欧姆定律,电流等于电压除以电阻,所以电流=220伏/10欧姆=22安培。
12. 一个交流电源的频率为50赫兹,周期为20毫秒,请计算这个交流电的角频率。
答案:角频率等于2π乘以频率,所以角频率=2π乘以50赫兹≈314.16弧度/秒。
第五节:应用题13. 请列举三种常见的电子元件,并分别说明其作用。
答案:- 电阻:用于限制电流大小,通过调整电阻值可以控制电流大小,保护其他电子元件不受过大电流的影响。
- 电容器:用于储存电荷,可以在需要时释放储存的电荷,或者吸收来自电路的电荷。
- 电感器:利用磁场储存电能,在电路中可以起到滤波、能量调解等作用。
电子电工技术的常见问题解答电子电工技术在现代社会中扮演着重要的角色,无论是家用电器还是工业设备,都离不开电子电工技术的支持。
然而,对于非专业人士来说,这个领域可能会显得复杂和难以理解。
在本文中,我将回答一些常见的问题,帮助读者更好地理解电子电工技术。
问题一:什么是电子电工技术?电子电工技术是关于电子器件、电路和电力系统的理论和应用的学科。
它涵盖了电路设计、电子器件的选择和使用、电力系统的维护等方面。
电子电工技术的目标是确保电子设备和电力系统的正常运行,并提高其效率和安全性。
问题二:什么是电路?电路是由电子器件(如电阻、电容和电感)和导线组成的路径,用于电流的流动。
电路可以分为直流电路和交流电路。
直流电路中,电流的方向是恒定的;而交流电路中,电流的方向会周期性地改变。
问题三:什么是电阻?电阻是电子器件中常见的一个元件,用于限制电流的流动。
它的单位是欧姆(Ω)。
电阻的大小取决于电阻器的电阻值。
较大的电阻值会限制电流的流动,而较小的电阻值则允许更大的电流通过。
问题四:什么是电容?电容是电子器件中的另一个重要元件,用于存储电荷。
它的单位是法拉(F)。
电容器由两个导体板之间的绝缘材料组成,当电压施加在电容器上时,正负电荷会在导体板之间积累。
电容器的容量决定了它可以存储的电荷量。
问题五:什么是电感?电感是电子器件中的另一个常见元件,用于储存磁能。
它的单位是亨利(H)。
电感器由绕组和磁性材料组成,当电流通过绕组时,会产生磁场。
当电流发生变化时,磁场会产生感应电动势,从而储存磁能。
问题六:什么是半导体?半导体是一种电子器件材料,介于导体和绝缘体之间。
它的电导率介于金属和绝缘体之间。
半导体器件常见的例子包括二极管和晶体管。
半导体器件的特点是可以控制电流的流动,因此在电子电路中起着重要的作用。
问题七:什么是电力系统?电力系统是指供电和配电的系统,它包括发电厂、输电线路、变电站和配电网络等。
电力系统的目标是将发电厂产生的电能传输到用户的家庭、工厂和办公室等地方。
电工电子技术试题库(电路分析部分)一、单项选择题(选择正确的答案,将相应的字母填入题内的括号中。
每题 2.0 分)1、欧姆定律适合于()A、非线性电路 B 、线性电路、 C 、任何电路答案:B题型:单选2、基尔霍夫定律包括()个定律。
A、1B、2 C 、3答案:B题型:单选3、支路电流法是以()为求解对象。
A、节点电压 B 、支路电流 C 、电路功率答案:B题型:单选4、用一个电动势和内阻串联表示的电源称为()。
A、电压源 B 、电流源C、受控源答案:A题型:单选5、用一个电激流和内阻并联表示的电源称为()。
A、电压源 B 、电流源C、受控源答案:B题型:单选6、恒流源可以等效为恒压源()A、正确B、不正确答案:B题型:单选7、戴维南定理适用于()A、有源线性二端网络 B 、非线性二端网络C、任意二端网络答案:A题型:单选8、戴维南定理适合于求()条支路电流。
A、1B、2 C 、3答案:A题型:单选9、电位是指电路中某点与()之间的电压。
A、任意点 B 、参考点C、地答案:B题型:单选10、确定交流电有()要素。
A、1B、2 C 、3答案:C题型:单选11、频率是反映交流电变化的()。
A、位置B、快慢 C 、大小答案:B题型:单选12、相位是反映交流电变化的()A、位置B、快慢C、大小答案:A题型:单选13、幅度是反映交流电变化的()A、位置B、快慢C、大小答案:C题型:单选14、相量只能表示交流电的有效值(或最大值)和()。
A、相位B、频率 C 、初相位答案:C题型:单选15、复数加法运算时应采用()。
A、代数式 B 、极标式C、指数式答案:A题型:单选16、复数除法运算时应采用()。
A、代数式 B 、极标式C、指数式答案:B题型:单选17、交流电路采用相量分析时,应将电容写成()。
A、XC B、 jXCC、jXL答案:BCCLi LC i X LC = 题型:单选18、交流电路采用相量分析时,应将电感写成()。
《电工技术》题库一、填空题1.一只220伏15瓦的灯泡与一只220伏100瓦的灯泡串联后,接到220伏电源上,则 15 瓦灯泡较亮。
2.某电源的开路电压U 0 = 12V ,当接上负载R L = 4Ω时,电源的端电压U = 8V 。
则该电源的内阻R 0为 Ω。
3.若电压源的开路电压是12V ,其短路电流为30A ,则该电压源的电动势为 V ,内阻应是 Ω。
4.在图中,U AB 为 V ,B 点的电位V B 为 V 。
5.电路如图所示,已知:U AC =10V ,设B 点为参考点,则A 点电位V A = V ,C 点电位V C = V 。
6.如图所示电路,电压U ab = V ,R= Ω。
7.在图所示电路中,开关S 闭合时b 点电位为 V ,开关S 断开时b 点电位 V 。
8.如图(a)所示电压源,其等效的电流源(图(b))中,I S = A ,R 0= Ω。
(a)(b)6K Ω4K Ω80Ω9.某电路具有n 个结点、b 条支路,不含电流源。
若用支路电流法求各支路电流,需列出 个KCL 方程, 个KVL 方程。
10. 应用叠加定理分析计算电路时,所谓电路中只有一个电源单独作用,就是假设将其余电源均除去,将各个理想电压源 ,各个理想电流源 。
11.某正弦交流电流,频率为50赫,最大值为20安,初相位为︒-40,此正弦交流电的瞬时值表达式为 ,相量式为 。
12.一阻抗Z=4-j3Ω接于220V 交流电源上,这是 性电路,电流I= A ,电流 于电压,相位差是 。
13.已知u = 220ω t + 53︒)V ,i = 50sin(ω t -37︒) A ,则电压与电流的相位差是 ,说明电压 (超前或滞后)电流。
14.某一正弦交流电路中,已知功率因数cosφ=0.8 , 视在功率 S = 5 kVA ,则有功功率P 为________ KW ,无功功率Q 为________ Kvar 。
15.在正弦交流电路中,确定一个正弦量的三要素是 , , 。
电工工作中的技术难题总结一、背景介绍电工是一个关键职业,他们负责安装、维护和修理各种电气设备。
在实际工作中,电工经常会面临各种技术难题,需要通过解决这些难题来保证电气设备的正常运行。
本文将对电工工作中的一些常见技术难题进行总结和讨论。
二、电气线路故障检修1. 线路短路问题在电气线路中,短路是一个常见的问题。
当线路中的导线之间发生短路,会导致电流异常增大,可能引发火灾和其他安全隐患。
电工需要通过排查问题区域,检查导线、开关等设备的连接情况,消除短路故障。
2. 线路断路问题与线路短路相反,线路断路是指线路中的导线之间出现断开,导致电流无法正常流通。
电工需要通过测量电线的电阻来判断断路位置,并及时修复或更换故障导线。
三、电动机故障诊断与维修1. 电动机过载问题电动机过载是电工在日常工作中较为常见的问题之一。
电动机过载可能是由于电流过大或工作环境异常导致的。
电工需要通过调整电动机的负载、检查电源电压和频率等方式来解决过载问题。
2. 电动机启动故障电动机启动故障可能是由于启动电流过大、起动器故障或电源问题引起的。
电工需要通过检查电源供电、维修或更换起动器来解决电动机启动故障。
四、电气设备维护与保养1. 电气设备绝缘损坏电气设备绝缘性能的损坏会导致电流泄露、电气击穿等问题。
电工需要通过定期检测绝缘电阻来判断绝缘状态,并进行必要的绝缘性能修复。
2. 电气设备接触不良电气设备的接触不良会导致电流流失,影响设备的正常工作。
电工需要通过清洁接触点、检查接线情况等方式来解决接触不良问题。
五、电气安全问题处理1. 电气火灾风险电工在工作中需要面对电气火灾风险。
他们需要严格遵守相关安全规范,确保电气设备的可靠性和安全性。
在发生电气火灾时,电工需要按照应急预案进行处理,并采取适当的灭火措施。
2. 电气触电风险电工在接触电气设备时,可能会面临触电风险。
他们需要做好个人防护措施,如佩戴绝缘手套、使用安全工具等,并保持良好的工作习惯,以降低触电风险。
常用电工技术问题一、如何判断交流电与直流电电工口诀(八)判断交流电与直流电流:电笔判断交直流,交流明亮直流暗,交流氖管通身亮,直流氖管亮一端。
(说明:判别交、直流电时,最好在“两电”之间作比较,这样就很明显。
测交流电时氖管两端同时发亮,测直流电时氖管里只有一端极发亮)。
二、CAD快速绘制电路图的方法和技巧(学习参考文献)[摘要]为快速正确地绘制电路图,设计出合格的电子图样,熟练地应用计算机绘图CAD软件是十分必要的。
文中以一电路图为例,描述了CAD 绘制电路图的方法与技巧,同时描述了块在绘制电路图时的应用。
在生产实际中,应用计算机绘图软件CAD能大大提高电子、电路图的设计效率。
掌握正确的方法与技巧是十分必要的。
引言计算机辅助绘图与设计技术已广泛应用于工程中的各个领域,如机械、电子、建筑等、目前广泛使用的CAD软件,不仅适用于机械图样的绘制与编辑,绘制电子、电路图也是非常方便适用的。
电路分析的一个重要方法就是把实际的电路系统抽象为电路模型,用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。
这样就构成了与实际电路相对应的电路模型,建立电路模型能使电路的分析大大简化,是电路计算的基础。
电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。
电路图只反映各种理想元件在电路中的作用及其相互连接方式,并不反应实际元件的内部结构。
掌握电路图绘制方法是电子电路设计中一项十分重要的工作,是电子技术人员进行电子设计的基本功。
电路是由各种电子元件或电气设备按一定方式连接起来的一个整体,如电源、电压、电流、电阻、导线等,可以实现有用的多种功能。
如图1所示的电路图。
用CAD软件中提供的二维图形绘制与编辑命令,并掌握一定的技巧,能方便、准确、快速地完成。
下面以图1所示电路图为例描述其应用CAD的绘制过程。
1图块的使用在电路图中,有各种电子元件,它在各类电子产品中占有十分重要的位置。
电路图中用到的几种电子元件的图形符号。
在使用AutoCAD绘图时,会遇到图形中有大量相同或相似的内容,这时可以把重复绘制的图形创建成块,在需要时直接插入。
例如在CAD 中,通过块创建制成的各种专业图形符号库,标准零件库,常见结构库等,通过块的调用进行图形的拼合,从而提高绘图效率。
在绘制电路图时将常用的电子元件定义成为块,用插入块的方法插入到电路图中,就能大大提高绘图速度。
1.1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。
电压的图形符号用CAD 中的圆命令绘制出。
1.2 定义块执行绘图→块→创建→出现块定义对话框,在块定义对话框中定义块名为电阻,指定块的基点,选择矩形图形内部的中点,选择对象是将矩形图形选中。
定义好块后还须将块存储。
执行命令:Wblock?坻→弹出“写块”对话框,在“目标”项中指定文件名和图块的保存路径→确定。
即完成了块的保存。
其他电子元件用相同的方法定义,可分别定义不同的块名。
这样就可随着块的插入来使用块。
1.3 绘制线路图电子元件定义为块后,就可以绘制电路图中的导线了,用绘制直线的方法直接给距离绘制。
直接给距离方式主要用于绘制直接标出长度尺寸的水平与垂直线段,直接给距离方式是用鼠标导向,从键盘直接键入相对前一点的距离来绘制。
用该方式输入尺寸时,应打开极轴,即能绘制出1:1大小的线路图。
极轴的设置方法为:工具→草图设置→弹出草图设置对话框→在极轴选项卡下,选中应用极轴追踪,角增量设为90°。
在绘制直线时打开极轴用直接给距离的方法很方便地绘制出线路图。
在电路图中,三条或三条以上支路的连接点称为节点,规定用小黑点表示,在导线中可只画出一个节点,其余用复制的方法完成。
1.4 插入图块电路图中的电子元件定义为块后,就可在电路图中插入图块了。
有七处电阻,分七次执行插入→块→打开插入对话框。
选择块名为电阻的元件插入。
根据需要设置相关参数(如旋转角度及比例等)→确定。
在电路图中指定插入点位置,插入所有电阻,电路图中R1.R4.R6的旋转角度设置为0,其余电阻的旋转角度设置为90°,缩放比例指定为1:1,再用相同的方法插入其他各个电子元件,并执行修剪命令。
1.5文字标注电路图中除了线路与电子元件的图形符号外,还要标注出各个电子元件的表示符号,如电阻为R等,即要进行文字注写。
CAD中文字标注方法为:绘图→文字→多行文字→指定第一个角点→指定对角点→出现文字编辑框→输入文字→确定。
1.6利用对象捕捉精确绘图在CAD绘图中,要随时定点的位置来作图,利用系统提供的对象捕捉功能捕捉图形对象上的某些特征点,从而快速、精确地绘制图形。
对象捕捉的设置方法是:工具→草图设置(出现草图设置对话框)→在对象捕捉选项卡下→启用对象捕捉→在对象捕捉模式对话框中选中相应复选框(端点、中点、交点等)。
利用对象捕捉功能以增强绘图的准确性,提高绘图速度。
如电路图中的所有节点 ,为准确定位圆心的位置,复制时必须捕捉交点。
1.7掌握基本的绘图与编辑命令绘制电路图时,要画出要求大小和形状的图样,必须熟练掌握CAD 绘图与编辑命令,如直线的绘制,矩形、圆的绘制,复制、修改、文字标注等命令。
掌握CAD绘图软件的使用是电子技术设计人员的基本功,还要具备电子电路的分析能力、熟悉电路的基本技术及计算。
即要具备一定的专业知识和CAD软件的灵活应用能力。
绘制电路图是CAD软件的实际应用,在电路图形的绘制中,除了熟练地应用绘图与编辑命令外,还要掌握其一定的技巧与专业知识。
绘制电路图时熟练地应用块、及对象捕捉功能,就能使绘制图形变的轻松、简单、准确、快捷,在实际设计绘图工作中可以大大提高工作效率。
四、用Windows“画图”绘制电路图电力工作者常常需要绘制电气电路图,虽然有一些专业绘制电路图的软件,但不是价格昂贵,买不起用不起,就是界面生涩难懂,难以掌握,或是与常用字处理软件(如Office)不兼容,不能来回插入、调用。
实际上,电业职工、电工平常画的电路图,属平面简单图形,在Windows下的画图软件里就可轻松绘出。
下面介绍用现在最普及的Win98“画图” 程序绘制电路图。
用电脑绘制电路图有诸多优点:一是整洁规则,二是修改方便,三是复制加工容易。
熟悉后,你将爱不释手。
1、熟悉窗口→ 开始 → 程序 → 附件 → 画图,则进入Win98“画图”窗口。
第二行为菜单栏,其囊括了该程序的所有功能。
每个菜单中有数种“菜”,介绍如下:文件 控制对整个文件(即该幅图形)进行操作。
新建(拿来白纸开始作画);打开(打开已有图形);保存(起名,保存到某文件夹下);打印预览(看一下打印出来的图样);页面设置(大小、边距等);打印;退出(退出画图程序)。
编辑 对已有图形(某一部分、或全部)进行利用、修改或删除。
撤销(擦去上步操作);重复(恢复上步操作);剪切(存入剪贴板以利用);复制(另存一份以利用);粘贴(把剪贴板里存储的图形拿出来复制一份);全选(选中整幅图形)。
查看 查看窗口构成和状态,查看图形细节。
工具箱(放案左,内有绘制各种图形的工具);颜料箱(案下);状态栏(案下一行,表明工作状态和图形数据);缩放(放大以观察、修改细节)。
图像 对选定图形进行加工。
翻转/旋转(上下左右翻转、一定角度旋转);拉伸/扭曲(定值缩放、扭曲);不透明处理(新图形遮盖旧图形,或不遮盖)。
颜色 编辑颜色以获得需要的色彩。
帮助 释疑解难,指引深入探讨。
2、绘制元件库电路图由一些电子元器件连结而成,这些电子元器件在图形中要反复使用,如多次绘制,不仅费时费力,而且制成品大小形状不一,影响整幅图形的整齐美观。
而先费一点事,分别绘制出常用的电子元器件,组成元件库,则用到时拈手即来,摆到位置,用线条一连接,就完成了,何其潇洒!使用绘图工具的技巧:画直线、矩形等规则图形时,以鼠标指针处为起始点,按下鼠标左键不松,拖动鼠标即可绘出需要形状。
画曲线时,先画出一条直线,然后把鼠标指针放在欲凸出处的上端,按住鼠标左键并拖动鼠标,则形成需要的曲线,可双击鼠标左键完成,也可再按住鼠标左键并拖动鼠标一次以补充。
画多边形时,先画出一条直线,然后把鼠标指针放在第二条直线的末端,单击鼠标左键,则出现第二条直线,同理依次绘出跟随的直线,双击鼠标左键完成。
巧用Shift键。
左手按住Shift键不松,右手操作鼠标,则画出规则图形:如画直线时如此,则画出水平直线、或竖直直线、或450走向的直线;画矩形时如此,则画出正方形;画椭圆时如此,则画出圆等。
画曲线、多边形时也可相机使用。
一步操作错了,可 → 编辑 → 撤销 (或在键盘上按Ctrl+Z)擦除;擦除错了,又可 → 编辑 →重复(或在键盘上按Ctrl+Y)恢复。
非常方便,尽可放下心理负担,大胆尝试,不必怕画错!对画出的图形的细节不满意,可→ 查看 → 缩放 → 大尺寸,进行精雕细琢,精确后,再回复到常规尺寸。
对已绘制的图形进行加工,要先选定:单击“选定”工具,以鼠标指针处为起始点,按下鼠标左键不松,拖动鼠标即可拉出选定框(虚线框),将欲加工的图形框于其中,即可进行剪切、复制、粘贴、翻转/旋转、拉伸/扭曲、缩放等加工。
各元件都绘出后,按一定顺序排列在一起,之间有一定间隙以便调取,就构成元件库。
库区可以占版面的四分之一到二分之一。
3、绘制具体电路图步骤调出元件库(复制之后粘贴),放于版面左边;调出元件(选定,复制),放到位置;如有多个,可放到位置后,左手按住键盘上Ctrl键不松,右手操作鼠标多次复制。
之后用线条一连接,则整幅电路图就完成了。
加入文字(标题、元件参数、说明等)。
为使文字容易写出,又不破坏已有图形,且摆放到合适位置,建议在空白处写出,之后选定、移动到位。
在文件菜单下, → 打印预览,看打印出来会是什么样子; → 页面设置,确定合适纸张、横向还是纵向打印; → 打印,则一幅精美的电路图脱颖而出!。
