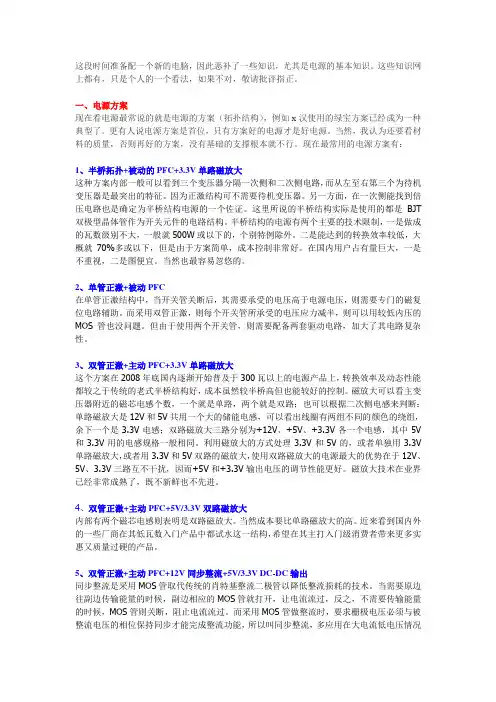

这段时间准备配一个新的电脑，因此恶补了一些知识，尤其是电源的基本知识。
这些知识网上都有，只是个人的一个看法，如果不对，敬请批评指正。
一、电源方案现在看电源最常说的就是电源的方案（拓扑结构），例如x汉使用的绿宝方案已经成为一种典型了。
更有人说电源方案是首位，只有方案好的电源才是好电源。
当然，我认为还要看材料的质量，否则再好的方案，没有基础的支撑根本就不行。
现在最常用的电源方案有：1、半桥拓扑+被动的PFC+3.3V单路磁放大这种方案内部一般可以看到三个变压器分隔一次侧和二次侧电路，而从左至右第三个为待机变压器是最突出的特征。
因为正激结构可不需要待机变压器。
另一方面，在一次侧能找到倍压电路也是确定为半桥结构电源的一个佐证。
这里所说的半桥结构实际是使用的都是BJT 双极型晶体管作为开关元件的电路结构。
半桥结构的电源有两个主要的技术限制，一是做成的瓦数级别不大，一般就500W或以下的，个别特例除外。
二是能达到的转换效率较低，大概就70%多或以下，但是由于方案简单，成本控制非常好。
在国内用户占有量巨大，一是不重视，二是图便宜。
当然也最容易忽悠的。
2、单管正激+被动PFC在单管正激结构中，当开关管关断后，其需要承受的电压高于电源电压，则需要专门的磁复位电路辅助。
而采用双管正激，则每个开关管所承受的电压应力减半，则可以用较低内压的MOS管也没问题。
但由于使用两个开关管，则需要配备两套驱动电路，加大了其电路复杂性。
3、双管正激+主动PFC+3.3V单路磁放大这个方案在2008年底国内逐渐开始普及于300瓦以上的电源产品上，转换效率及动态性能都较之于传统的老式半桥结构好，成本虽然较半桥高但也能较好的控制。
磁放大可以看主变压器附近的磁芯电感个数，一个就是单路，两个就是双路；也可以根据二次侧电感来判断：单路磁放大是12V和5V共用一个大的储能电感，可以看出线圈有两组不同的颜色的绕组，余下一个是3.3V电感；双路磁放大三路分别为+12V、+5V、+3.3V各一个电感，其中5V 和3.3V用的电感规格一般相同。
电源设计基础知识
电源设计是指设计能够提供稳定、可靠、安全和高质量的电力输出的电源系统。
在设
计电源时需要考虑到电源的输入和输出特性、电源的稳定性和效率、电源的保护和管理功
能以及系统的可靠性和安全性等因素。
电源的输入特性包括输入电压和电流的范围、波形和稳定性以及电源的抗干扰能力等。
在设计过程中需考虑到供电环境的变化，如电源的输入电压、温度和湿度等因素，以确保
电源的正常运行。
电源的稳定性和效率是电源设计的重点。
电源的稳定性指电源的输出电压和电流在不
同负载和环境情况下的稳定性。
电源的效率则是指电源所消耗的输入功率和输出功率的比值。
为提高电源效率，设计电路中需要考虑到损耗降低、功率因数校正和降低电源中的损
耗等。
电源的保护和管理功能也是设计电源不可忽视的部分。
电源保护功能主要包括过流过
压保护、过温保护、短路保护等。
电源管理功能则包括电源开关控制、电源调节控制、电
源监测和反馈控制等，以便维护电源的正常运行和保护负载设备。
除此之外，设计电源时还需要考虑到系统的可靠性和安全性。
电源设计应该考虑到电
源模块各部分元件的可靠性、传热和散热问题，以确保电源长期稳定运行。
同时，电源的
设计应该符合电源相关安全标准，以确保电源的安全运行。
DCDC电源基础必学知识点1. DCDC电源的原理：DCDC电源是一种将一个直流电源转换为另一个直流电源的电子电源。
它通过电子元件（如电感、电容和开关管等）控制电源输入电压的幅值和波形，从而实现电源输出电压的稳压、降压或升压。
2. DCDC电源的分类：根据输入输出电压的关系，DCDC电源可以分为升压电源、降压电源和升降压电源三类；根据转换方式，可以分为线性式DCDC电源和开关式DCDC电源两类。
3. DCDC电源的主要应用领域：DCDC电源广泛应用于电子产品、通信设备、工业自动化、汽车电子、航空航天等领域，用于提供稳定的直流电压给各种电子设备。
4. DCDC电源的工作原理：无论是线性式还是开关式DCDC电源，其基本工作原理都是通过控制开关元件（如开关管）的开关状态和频率，改变电源输入电压的幅值和波形，从而实现稳压和升降压。
5. DCDC电源的关键参数：DCDC电源的关键参数包括输入电压范围、输出电压范围、输出电流、效率、稳定性、噪声等。
6. DCDC电源的设计考虑因素：DCDC电源设计需要考虑输入电压波动、输出电流波动、电磁干扰、热管理、尺寸和成本等因素，并通过合理的电路设计和元器件选择来满足设备对电源的稳定性和可靠性要求。
7. DCDC电源的保护机制：为了保护DCDC电源和负载设备，常见的保护机制包括过压保护、过流保护、过热保护、短路保护等。
8. DCDC电源的故障排除方法：遇到DCDC电源故障时，可以通过检查输入和输出端电压、检查元器件接触和损坏、检查电路连接和布局等方法来排除故障。
9. DCDC电源的发展趋势：随着科技的不断进步和需求的不断变化，DCDC电源正朝着小型化、高效率、高可靠性、多功能等方向发展。
未来可能出现新的DCDC电源技术和应用。
10. DCDC电源的设计和应用需要结合具体的需求，包括输入输出电压范围、功率需求、环境条件等，以确保设计的电源满足设备的要求。
电源基础知识系列学习一、了解电阻的分类及特性电阻是最基本的电子元器件之一，它在电源中的应用和其他场合中的应用没有太多的区别，所以考虑的问题点也基本上一样。
但为了设计好一个电源，我们有必要掌握对电阻各种类型和特性。
碳膜电阻“碳膜复合”电阻最初是用固体复合材料制成的，但现在采用更多的是在绝缘芯上使用沉积碳膜制成。
电阻值范围可以从小于1Ω到大于10MΩ，承受的功率水平也可以1/8~5W。
碳是一种良好的导电体，将它与诸如陶瓷之类的非导电材料混合时，可以制成各种阻值的电阻，这些电阻稳定性好，成本低。
随着半导体集成度的提高，半导体厂商也倾向于将更多的电阻加入到集成电路中，尽管这使电阻的使用数量在减少，但电子电路中电阻还是普遍在的。
并且，在一些需要编程电压大小、进行阈值设定和增益调节的模拟电路中，它们仍然十分关键。
现在随着生产自动化的普及，为了与自动化表面贴装生产技术(SMT)兼容，电阻通常更多的是以更小的贴片(SMD)形式制造的。
金属膜电阻电阻也可以通过真空沉积，将各种金属以圆柱或片状形式沉积在陶瓷基底上制成金属膜电阻。
这种技术比碳复合材料制造的电阻呈现更高的稳定性更高的精度、更低的噪音和温度系数，但是成本却要高出碳膜技术不少。
并且阻值可以在制造过程中进行激光微调，达到0.1%的精度等级，而温度系数范围可以在5~25ppm/℃(1ppm，即为百万分之一)。
其他类型电阻对于大功率、大电流的电源，会用到各种材料和封装形式的绕线电阻。
这些电阻在电源中的一个常见应用是作为电流分流器，它们的阻值非常低。
用于获得较小压降(通常低于100mV)来间接测量电流。
用绕线形成电阻有可能引入寄生串联电感，这会对具有快速变化的电流产生负面影响，如产生干扰或是导致测量不准确，然而，可以利用双向绕线寄生电感相互抵消的原理，双向绕线电阻可以很大程度上消除这种影响。
如果需要非常低阻值的电阻时，可以利用印刷电路板(PCB)中铜箔走线阻抗构成电阻，但是设计时必须考虑到铜很大的正温度系数，铜箔走线的电流处理能力也存在相同的缺陷。
电源基础必学知识点1. 电源的基本概念：电源是将其他形式的能量（如机械能、化学能、太阳能等）转化为电能的设备或装置。
它提供电流和电压，用于驱动各种电子设备和系统。
2. 直流电源和交流电源：根据输出电流的波形，电源可以分为直流电源和交流电源。
直流电源输出的电流波形为直流（稳定的电压值），而交流电源输出的电流波形为交替变化的正负半周期。
3. 电源的电压与电流：电源的电压是指电源输出的电压大小，单位为伏特（V）。
电源的电流是指电源输出的电流大小，单位为安培（A）。
4. 电源的效率：电源的效率是指电源输出的电能与输入的能量之间的比率。
通常用百分比表示，效率越高，电源的能量转化效率越高。
5. 电源的稳定性：电源的稳定性指的是在负载变化、输入电压变化等情况下，输出的电压和电流能否保持稳定。
稳定性好的电源能够在负载变化或输入电压波动时保持输出电压和电流的稳定性。
6. 电源的输出功率：电源的输出功率是指电源输出的电能的大小，单位为瓦特（W）。
输出功率越大，电源能够驱动的负载越大。
7. 电源的保护功能：优质电源设备通常具备多种保护功能，如过流保护、过压保护、欠压保护、短路保护等。
这些保护功能能够保护电源和负载设备免受损害。
8. 电源的类型：常见的电源类型包括线性电源和开关电源。
线性电源通过变压器将输入的交流电压降压后，经过整流滤波等处理得到稳定的直流电压。
开关电源则通过开关电源电路的控制，将输入的交流电压转换为直流电压。
9. 电源的选择：根据具体需求，选择适合的电源是很重要的。
考虑的因素包括输出功率、稳定性、效率、保护功能、成本等。
10. 电源的应用：电源广泛应用于各种电子设备和系统中，如计算机、通信设备、工业设备、家用电器等。
具体应用的电源类型和参数要根据具体需求来确定。
基础电源知识点总结电源是电子设备的核心组成部分，其作用是将输入电压转换为所需电压、电流的输出，供给电子器件正常工作。
一个好的电源系统能够确保电子器件的稳定工作，同时也能提高整个系统的效率和可靠性。
本文将重点总结基础电源知识，包括电源的工作原理、常见类型、特点、以及在电子产品中的应用。
一、电源的工作原理电源的工作原理主要包括输入、变换、输出三个环节。
1. 输入电源的输入是指将外部交流电源或者直流电源输入到电源系统中。
在输入环节，电源需要对输入电压进行稳压、滤波等处理，以确保电源系统的正常工作。
2. 变换变换是电源的核心环节，主要包括变压器、整流器、滤波器和稳压器。
在这个过程中，输入电压会经过变压器的变压、整流器的整流、滤波器的滤波以及稳压器的稳压，最终得到稳定的输出电压和电流。
3. 输出电源的输出是指输出到电子器件的电压和电流。
输出电压需要满足电子器件的工作要求，输出电流则需要满足电子器件的工作功率需求。
同时也需要对输出电压和电流进行过载保护、短路保护等处理，以确保电子器件的安全工作。
二、电源的类型与特点根据输入电压的不同，电源可以分为交流电源和直流电源；根据输出电压、电流的不同，电源可以分为稳压电源、开关电源、线性电源等。
不同类型的电源具有不同的特点和适用场景。
1. 交流电源交流电源输入电压范围广，适用于家庭、工业等场景；工作原理简单，但输出电压波动较大，需要额外的稳压电路进行处理。
2. 直流电源直流电源输出电压稳定，适用于电子产品等场景；可直接驱动电子器件工作，但成本相对较高，体积较大。
3. 稳压电源稳压电源能够提供稳定、可调的输出电压和电流，适用于对电源质量要求较高的场景；可以通过电压调节器和电流限制器等电路进行控制，但效率较低。
4. 开关电源开关电源采用开关管进行开关控制，可以实现高效率、高精度的电源输出；但开关电源的电磁干扰和电压波动较大，需要在设计和布线上加以注意。
5. 线性电源线性电源原理简单，输出电压稳定，但效率较低，适用于对输出电压精度要求较高的场景。
电源设计基础知识点电源设计是电子产品开发过程中至关重要的一环，它涉及到产品的稳定性、安全性以及性能等方面。
在本文中，我将为大家介绍一些电源设计的基础知识点。
以下是几个重要的知识点：1. 电源类型在电源设计中，我们首先需要确定使用何种类型的电源。
常见的电源类型有直流电源和交流电源。
直流电源常用于需要稳定电压和电流输出的设备，如电子设备、计算机等。
而交流电源则适用于需要将电源电压转换为特定输出的设备，如家用电器、电动工具等。
2. 电源稳定性电源稳定性在电路设计中起着至关重要的作用。
电源的稳定性指的是在负载变化和输入电压波动的情况下，输出电流和电压能够保持相对稳定。
要实现电源的稳定性，我们可以采用稳压器、滤波电容以及反馈控制等技术手段。
3. 电源效率电源效率是指电源输出功率与输入功率之比。
一个高效的电源能够最大限度地利用输入能量，减少能量损耗。
在实际应用中，我们可以通过选择高效的转换器和优化设计来提高电源效率。
4. 电源保护电源保护是为了保证电路和设备的安全性而采取的一些措施。
常见的电源保护措施包括过流保护、过压保护、过热保护以及短路保护等。
这些保护措施可以有效地避免电路出现故障和设备损坏。
5. 电源噪声电源噪声是指电源输出中存在的波动和干扰。
电源噪声会对电子设备的正常运行产生负面影响，因此需要进行相应的抑制措施。
常见的抑制手段包括滤波器、隔离器和屏蔽等。
6. 电源管理电源管理是指对电源进行控制和监测，以实现更高效能和更智能化的管理。
电源管理可以通过软件或硬件实现，其中包括供电开关、睡眠模式和节能模式等功能。
7. 电源测试电源设计完成后，需要进行相应的测试以确保其性能和稳定性。
常见的电源测试项目包括输出电压波动测试、负载跟随能力测试以及温度升高测试等。
通过这些测试，可以评估电源设计的可靠性和性能。
以上是一些电源设计的基础知识点，掌握这些知识能够帮助我们更好地进行电源设计和优化。
电源设计虽然复杂，但通过不断学习和实践，相信大家能够掌握相关技术，设计出稳定可靠的电源系统。
