SYT 0019-97 埋地钢质管道牺牲阳极阴极保护设计规范

牺牲阳极设计施工验收规范颁布时间修订时间起草人/修订人审核批准 1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司Shenzhen gas corporation limited版本号第 1 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 1 of 6 No.深圳市燃气集团股份有限公司企业标准深圳市燃气集团股份有限公司Shenzhen gas corporation limited安全技术管理标准体系文件版本号第 2 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 2 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 3 页共 6 页牺牲阳极设计施工验收规范文件编号/file No: A SGC/A-A-17.11-2008 /version Page 3 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 4 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 4 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 5 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 5 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 6 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 6 of 6 No.颁布时间修订时间起草人/修订人审核批准1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 1 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 1 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited颁布时间修订时间起草人/修订人审核批准 1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司 Shenzhen gas corporation limited 1 主题内容与适用范围本标准规定了牺牲阳极阴极保护装置的设计施工及验收的技术要求。

牺牲阳极设计施工验收规范颁布时间修订时间起草人/修订人审核批准 1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司Shenzhen gas corporation limited版本号第 1 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 1 of 6 No.深圳市燃气集团股份有限公司企业标准深圳市燃气集团股份有限公司Shenzhen gas corporation limited安全技术管理标准体系文件版本号第 2 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 2 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 3 页共 6 页牺牲阳极设计施工验收规范文件编号/file No: A SGC/A-A-17.11-2008 /version Page 3 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 4 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 4 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 5 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 5 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 6 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 6 of 6 No.颁布时间修订时间起草人/修订人审核批准1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司 Shenzhen gas corporation limited版本号第 1 页共 6 页文件编号/file No: A SGC/A-A-17.11-2008/version Page 1 of 6 No.深圳市燃气集团股份有限公司 Shenzhen gas corporation limited颁布时间修订时间起草人/修订人审核批准 1998 年 7 月 9 日2002 年 4 月 1 日2008 年 10 月史小军、陈珩周卫陈秋雄深圳市燃气集团股份有限公司 Shenzhen gas corporation limited 1 主题内容与适用范围本标准规定了牺牲阳极阴极保护装置的设计施工及验收的技术要求。

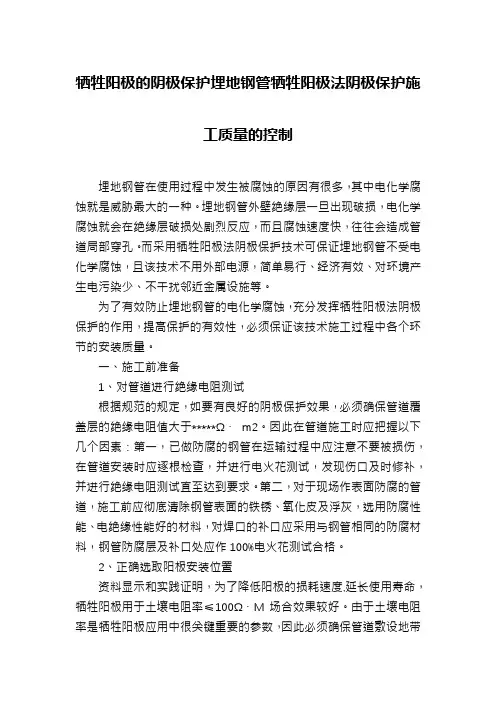

牺牲阳极的阴极保护埋地钢管牺牲阳极法阴极保护施工质量的控制埋地钢管在使用过程中发生被腐蚀的原因有很多，其中电化学腐蚀就是威胁最大的一种。

埋地钢管外壁绝缘层一旦出现破损，电化学腐蚀就会在绝缘层破损处剧烈反应，而且腐蚀速度快，往往会造成管道局部穿孔。

而采用牺牲阳极法阴极保护技术可保证埋地钢管不受电化学腐蚀，且该技术不用外部电源，简单易行、经济有效、对环境产生电污染少、不干扰邻近金属设施等。

为了有效防止埋地钢管的电化学腐蚀，充分发挥牺牲阳极法阴极保护的作用，提高保护的有效性，必须保证该技术施工过程中各个环节的安装质量。

一、施工前准备1、对管道进行绝缘电阻测试根据规范的规定，如要有良好的阴极保护效果，必须确保管道覆盖层的绝缘电阻值大于*****Ω・m2。

因此在管道施工时应把握以下几个因素：第一，已做防腐的钢管在运输过程中应注意不要被损伤，在管道安装时应逐根检查，并进行电火花测试，发现伤口及时修补，并进行绝缘电阻测试直至达到要求。

第二，对于现场作表面防腐的管道，施工前应彻底清除钢管表面的铁锈、氧化皮及浮灰，选用防腐性能、电绝缘性能好的材料，对焊口的补口应采用与钢管相同的防腐材料，钢管防腐层及补口处应作100%电火花测试合格。

2、正确选取阳极安装位置资料显示和实践证明，为了降低阳极的损耗速度,延长使用寿命，牺牲阳极用于土壤电阻率≤100Ω・M场合效果较好。

由于土壤电阻率是牺牲阳极应用中很关键重要的参数，因此必须确保管道敷设地带的土壤电阻率的测量、选取正确，符合实际。

宜按以下原则选择阳极安装位置：1）、地下水位较高或潮湿低洼处；2）、土层厚，无石块，便于施工；3）、对邻近的金属构筑物干扰较小，与被保护管道之间不得有其他管道；4）、阳极安装位置与管道汇流点距离适当。

3、管道安装时应确保纵向的连续导电确保阴极保护电流通畅，是实现阴极保护的必要条件，应对管道的非焊接部位如法兰、大小头承插头、丝扣连接等的电阻值进行100%测试，对于达不到标准要求的结构应采用电缆跨接方式确保管道的电连续性，特别应注意在电缆二个接头处要去锈、去漆，结合严密、牢固。

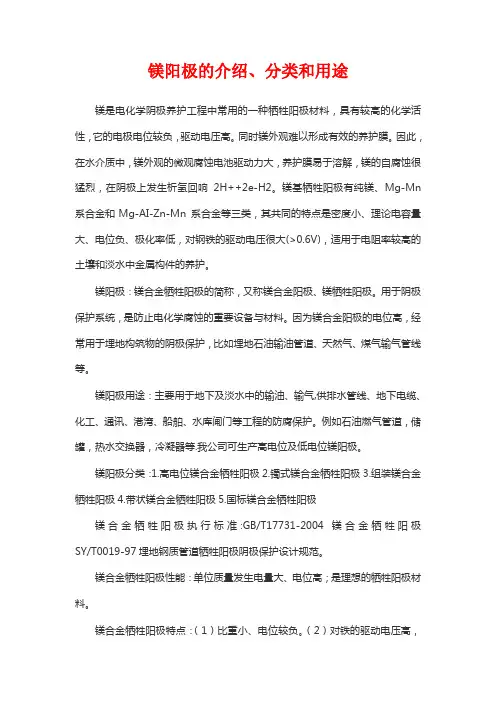

镁阳极的介绍、分类和用途
镁是电化学阴极养护工程中常用的一种牺牲阳极材料，具有较高的化学活性，它的电极电位较负，驱动电压高。

同时镁外观难以形成有效的养护膜。

因此，在水介质中，镁外观的微观腐蚀电池驱动力大，养护膜易于溶解，镁的自腐蚀很猛烈，在阴极上发生析氢回响2H++2e-H2。

镁基牺牲阳极有纯镁、Mg-Mn 系合金和Mg-AI-Zn-Mn 系合金等三类，其共同的特点是密度小、理论电容量大、电位负、极化率低，对钢铁的驱动电压很大(>0.6V)，适用于电阻率较高的土壤和淡水中金属构件的养护。

镁阳极：镁合金牺牲阳极的简称，又称镁合金阳极、镁牺牲阳极。

用于阴极保护系统，是防止电化学腐蚀的重要设备与材料。

因为镁合金阳极的电位高，经常用于埋地构筑物的阴极保护，比如埋地石油输油管道、天然气、煤气输气管线等。

镁阳极用途：主要用于地下及淡水中的输油、输气,供排水管线、地下电缆、化工、通讯、港湾、船舶、水库闸门等工程的防腐保护。

例如石油燃气管道，储罐，热水交换器，冷凝器等.我公司可生产高电位及低电位镁阳极。

镁阳极分类：1.高电位镁合金牺牲阳极2.镯式镁合金牺牲阳极3.组装镁合金牺牲阳极4.带状镁合金牺牲阳极5.国标镁合金牺牲阳极
镁合金牺牲阳极执行标准:GB/T17731-2004镁合金牺牲阳极SY/T0019-97埋地钢质管道牺牲阳极阴极保护设计规范。

镁合金牺牲阳极性能：单位质量发生电量大、电位高；是理想的牺牲阳极材料。

镁合金牺牲阳极特点：（1）比重小、电位较负。

（2）对铁的驱动电压高，
电流效率低。

（3）特别适用于高电阻率介质中。

.........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................1.本工程设计文件2.国家有关的施工技术规范、规程、规定及其定额标准等。

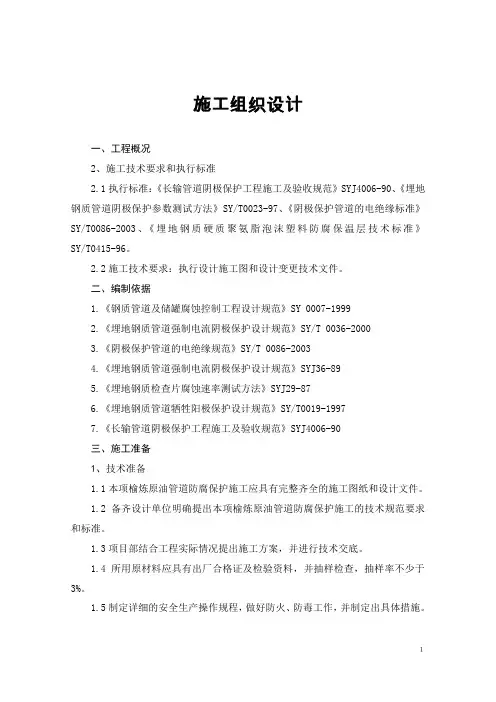

施工组织设计一、工程概况2、施工技术要求和执行标准2.1执行标准：《长输管道阴极保护工程施工及验收规范》SYJ4006-90、《埋地钢质管道阴极保护参数测试方法》SY/T0023-97、《阴极保护管道的电绝缘标准》SY/T0086-2003、《埋地钢质硬质聚氨脂泡沫塑料防腐保温层技术标准》SY/T0415-96。

2.2施工技术要求：执行设计施工图和设计变更技术文件。

二、编制依据1.《钢质管道及储罐腐蚀控制工程设计规范》SY 0007-19992.《埋地钢质管道强制电流阴极保护设计规范》SY/T 0036-20003.《阴极保护管道的电绝缘规范》SY/T 0086-20034.《埋地钢质管道强制电流阴极保护设计规范》SYJ36-895.《埋地钢质检查片腐蚀速率测试方法》SYJ29-876.《埋地钢质管道牺牲阳极保护设计规范》SY/T0019-19977.《长输管道阴极保护工程施工及验收规范》SYJ4006-90三、施工准备1、技术准备1.1本项榆炼原油管道防腐保护施工应具有完整齐全的施工图纸和设计文件。

1.2备齐设计单位明确提出本项榆炼原油管道防腐保护施工的技术规范要求和标准。

1.3项目部结合工程实际情况提出施工方案，并进行技术交底。

1.4所用原材料应具有出厂合格证及检验资料，并抽样检查，抽样率不少于3%。

1.5制定详细的安全生产操作规程，做好防火、防毒工作，并制定出具体措施。

１1.6制定文明施工措施，坚持绿色环保施工，确保环境安全卫生。

1.7结合甲方安排，准备针对本工程的开工报告，办理榆炼原油管道阴极保护施工工作票，施工记录，质量检验表格。

1.8准备齐全施工记录、自检记录、气象记录、施工日记等。

2、组织准备2.1施工准备框架图（下见图）2.2原材料准备2.2.1我公司按ISO9001质量体系标准，建立了完善的质量保证体系，我们选择了国内外多个原材料供应厂家作为合格的分供商。

与此对应，建立了可靠的原材料供应网络以及相应的原材料接、检、保制度。

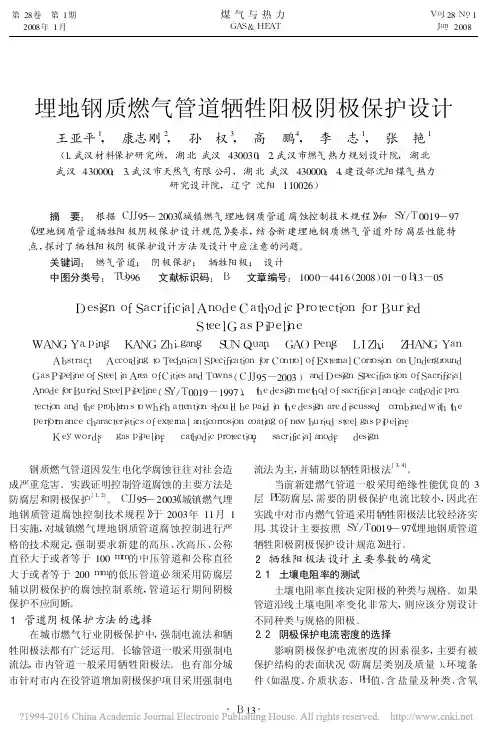

埋地钢质燃气管道牺牲阳极阴极保护设计王亚平1,　康志刚2,　孙　权3,　高　鹏4,　李　志1,　张　艳1(1.武汉材料保护研究所,湖北武汉430030;2.武汉市燃气热力规划设计院,湖北武汉430000;3.武汉市天然气有限公司,湖北武汉430000;4.建设部沈阳煤气热力研究设计院,辽宁沈阳110026) 摘　要:　根据C J J95—2003《城镇燃气埋地钢质管道腐蚀控制技术规程》和S Y/T0019—97《埋地钢质管道牺牲阳极阴极保护设计规范》要求,结合新建埋地钢质燃气管道外防腐层性能特点,探讨了牺牲阳极阴极保护设计方法及设计中应注意的问题。

关键词:　燃气管道;　阴极保护;　牺牲阳极;　设计中图分类号:T U996 文献标识码:B 文章编号:1000-4416(2008)01-0B13-05D e s i g no f S a c r i f i c i a l A n o d e C a t h o d i c P r o t e c t i o n f o r B u r i e dS t e e l G a s P i p e l i n eW A N GY a-p i n g,　K A N GZ h i-g a n g,　S U NQ u a n,　G A OP e n g,　L I Z h i,　Z H A N GY a n A b s t r a c t:　A c c o r d i n g t o T e c h n i c a l S p e c i f i c a t i o n f o r C o n t r o l o f E x t e r n a l C o r r o s i o no n U n d e r g r o u n d G a s P i p e l i n e o f S t e e l i n A r e a o f C i t i e s a n d T o w n s(C J J95-2003)a n d D e s i g nS p e c i f i c a t i o n o f S a c r i f i c i a l A n o d e f o r B u r i e d S t e e l P i p e l i n e(S Y/T0019-1997),t h e d e s i g n m e t h o d o f s a c r i f i c i a l a n o d e c a t h o d i c p r o-t e c t i o n a n d t h e p r o b l e m s t o w h i c h a t t e n t i o n s h o u l d b e p a i d i n t h e d e s i g n a r e d i s c u s s e d,c o m b i n e d w i t h t h e p e r f o r m a n c e c h a r a c t e r i s t i c s o f e x t e r n a l a n t i c o r r o s i o n c o a t i n g o f n e wb u r i e d s t e e l g a s p i p e l i n e. K e y w o r d s:　g a s p i p e l i n e;　c a t h o d i c p r o t e c t i o n;　s a c r i f i c i a l a n o d e;　d e s i g n 钢质燃气管道因发生电化学腐蚀往往对社会造成严重危害。

埋地钢质管道牺牲阳极法阴极保护技术技术支持单位：拓维地理信息工程示案例：某燃气公司埋地钢质管道牺牲阳极阴极保护系统安装时间：2016年6月18日（一）原理：埋地钢质管道牺牲阳极法阴极保护技术是将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。

（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。

4、调试后，可不需日常管理；5、保护电流分布均匀，利用率高。

（三）阳极包的选材牺牲阳极选择镁阳极包的特点是比重小、电位很负、对铁的驱动加压很大，且单位发生的电量大。

镁的标准电极电位为-2.37V(SHE);非平衡电极电位则随腐蚀性介质的性质而变，例如：镁在海水中的电位为-1.5V(SCE)，镁在土壤之中的电位为1.5V至-1.6(SCE)，镁在碱溶液中的电位约为-0.84V(SCE)。

镁的电极电位与介质的PH值有密切关系,PH值在酸性围，电位较负，因为生成的腐蚀产物氢氧化镁在碱性介质中是难溶的。

（四）主要应用的规1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-972、《埋地钢质管道牺牲阳极阴极保护设计规》SY/T0019-973、《钢质管道及储罐防腐工程设计规》SY0007-994、《阴极保护管道的电绝缘标准》SY/T0086-955、《埋地钢质管道直流排流保护技术标准》SY/T0017-96 。

（五）施工方法1、牺牲阳极法阴极保护施工安装程序简述如下:袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的) →阳极回填→标记记录。

图1 阳极床定位图2 阳极床的开挖图3 阳极浇水浸透饱2、铝热焊使用步骤及注意事项铝热焊模具是焊接电缆的专业设备，它具有放热小，焊接牢固等特点：携带方便，不需要电源。

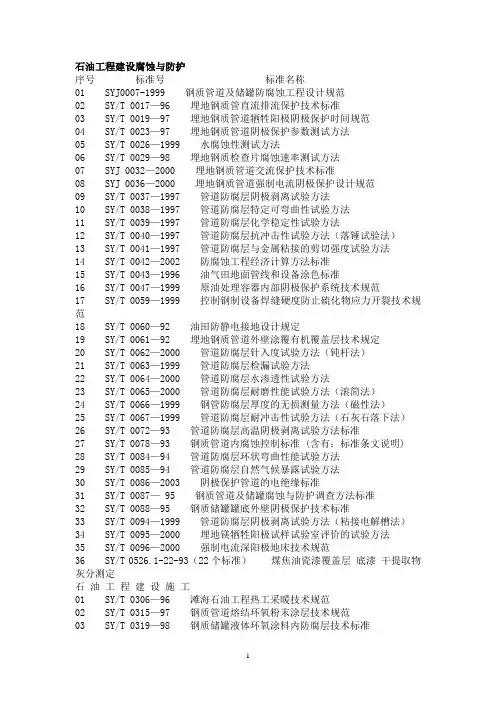

石油工程建设腐蚀与防护序号标准号标准名称01 SYJ0007-1999 钢质管道及储罐防腐蚀工程设计规范02 SY/T 0017—96 埋地钢质管直流排流保护技术标准03 SY/T 0019—97 埋地钢质管道牺牲阳极阴极保护时间规范04 SY/T 0023—97 埋地钢质管道阴极保护参数测试方法05 SY/T 0026—1999 水腐蚀性测试方法06 SY/T 0029—98 埋地钢质检查片腐蚀速率测试方法07 SYJ 0032—2000 埋地钢质管道交流保护技术标准08 SYJ 0036—2000 埋地钢质管道强制电流阴极保护设计规范09 SY/T 0037—1997 管道防腐层阴极剥离试验方法10 SY/T 0038—1997 管道防腐层特定可弯曲性试验方法11 SY/T 0039—1997 管道防腐层化学稳定性试验方法12 SY/T 0040—1997 管道防腐层抗冲击性试验方法（落锤试验法）13 SY/T 0041—1997 管道防腐层与金属粘接的剪切强度试验方法14 SY/T 0042—2002 防腐蚀工程经济计算方法标准15 SY/T 0043—1996 油气田地面管线和设备涂色标准16 SY/T 0047—1999 原油处理容器内部阴极保护系统技术规范17 SY/T 0059—1999 控制钢制设备焊缝硬度防止硫化物应力开裂技术规范18 SY/T 0060—92 油田防静电接地设计规定19 SY/T 0061—92 埋地钢质管道外壁涂覆有机覆盖层技术规定20 SY/T 0062—2000 管道防腐层针入度试验方法（钝杆法）21 SY/T 0063—1999 管道防腐层检漏试验方法22 SY/T 0064—2000 管道防腐层水渗透性试验方法23 SY/T 0065—2000 管道防腐层耐磨性能试验方法（滚简法）24 SY/T 0066—1999 钢管防腐层厚度的无损测量方法（磁性法）25 SY/T 0067—1999 管道防腐层耐冲击性试验方法（石灰石落下法）26 SY/T 0072—93 管道防腐层高温阴极剥离试验方法标准27 SY/T 0078—93 钢质管道内腐蚀控制标准 (含有：标准条文说明)28 SY/T 0084—94 管道防腐层环状弯曲性能试验方法29 SY/T 0085—94 管道防腐层自然气候暴露试验方法30 SY/T 0086—2003 阴极保护管道的电绝缘标准31 SY/T 0087— 95 钢质管道及储罐腐蚀与防护调查方法标准32 SY/T 0088—95 钢质储罐罐底外壁阴极保护技术标准33 SY/T 0094—1999 管道防腐层阴极剥离试验方法（粘接电解槽法）34 SY/T 0095—2000 埋地镁牺牲阳极试样试验室评价的试验方法35 SY/T 0096—2000 强制电流深阳极地床技术规范36 SY/T 0526.1-22-93（22个标准）煤焦油瓷漆覆盖层底漆干提取物灰分测定石油工程建设施工01 SY/T 0306—96 滩海石油工程热工采暖技术规范02 SY/T 0315—97 钢质管道熔结环氧粉末涂层技术规范03 SY/T 0319—98 钢质储罐液体环氧涂料内防腐层技术标准04 SY/T 0320—98 钢质储罐氯磺化聚乙烯外防腐层技术标准05 SY/T 0321—2000 钢质管道水泥砂浆衬里技术标准06 SY/T 0323—2000 玻璃纤维增强热固性树脂压力挂表道施工及验收规范07 SY/T 0326—20 02 钢制储罐內衬环氧玻璃钢技术标准08 SY/T 0379—98 埋地钢质管道煤焦油瓷漆外防腐层技术标准09 SY/T 0401—98 输油输气管道线路工程施工及验收规范10 SY/T 0407—97 涂装前钢材表面预处理规范11 SY/T 0413—2002 埋地钢质管道聚乙烯防腐层技术标准12 SY/T 0414—98 钢质管道聚乙烯胶粘带防腐层技术标准13 SY/T 0415—96 埋地钢质管道硬质聚氨酯泡沫塑料防腐保温层技术标准14 SY/T 0420—97 埋地钢质管道石油沥青防腐层技术标准15 SY/T 0422—97 油田集输管施工及验收规范16 SY/T 0442—97 钢质管道熔结环氧粉末内涂层技术标准17 SY/T 0447—96 埋地钢质管道环氧煤沥青防腐层技术标准18 SY/T 0457—2000 钢质管道液体环氧涂料内防腐层技术标准19 SY/T 0468—2000 石油建设工程质量检验评定标准防腐保温钢管制作20 SY/T 0546—96 腐蚀产物的采集与鉴定21 SY/T 0599—97 天然气地面设施抗硫化物应力开裂金属材料要求22 SYJ 4006—90 长输管道阴极保护工程施工及验收规范23 SY 4056-93 石油天然气钢质管道对接焊缝射线照相及质量分级24 SY 4065-93 石油天然气钢质管道对接焊缝超声波探伤及质量分级25 SY/T 4074—95 钢质管道水泥砂浆衬里涂敷工艺26 SY/T 4075—95 钢质管道粉煤灰水泥砂浆衬里离心成型施工工艺27 SY/T 4076—9 5 钢质管道液体涂料内涂层风送挤涂工艺28 SY/T 4077—95 钢质管道水泥砂浆衬里风送挤涂工艺29 SY/T 4078—95 钢质管道内涂层液体涂料补口机补口工艺30 SY/T 4080—95 管道、储罐渗漏检测方法31 SY/T 4091—95 滩海石油工程防腐蚀技术规范32 SY/T 4092—95 滩海石油工程保温技术规范01 SY/T 5856—93 油气田电业带电作业安全规程02 SY/T 5984—94 油（气）田容器、管道和装卸设施接地装置安全检查规定03 SY/T 6360—97 易燃、可燃液体常压储罐的內外灭火04 SY/T 63 19—97 防止静电、闪电和杂散电流引燃的措施05 SY/T 6340— 98 石油工业防静电推荐作法06 SY/T 6460—2000 易燃和可燃液体基本分类07 SY/T 6536—2002 钢质水罐內壁阴极保护技术规范一、石油仪器仪表专业01 SY/T 6368—98 地下金属管道防腐层检漏仪二、采油采气专业01 SY/T 5273—2000 油田采出水用缓蚀剂评价方法02 SY/T 5405—96 酸化用缓蚀剂性能试验方法及评价指针03 SY/T 6301—97 油田采出水用缓蚀剂通用技术条件04 SY/T 5951—94 环氧酚醛防腐油管技术条件三、油田化学专业序号标准号标准、资料名称01 SY/T 5756—95 SL—2系列缓蚀阻垢剂02 SY/T 5885—93 酸化用高浓度盐酸缓蚀剂四、油气储运专业01 SY/T 5918—94 埋地钢质管道沥青防腐层大修理技术规定02 SY/T 5919—94 埋地钢质管道干线电法保护技术管理规程03 SY/T 6151— 95 钢质管道管体腐蚀损伤评价方法04 SY/T 6063—94 埋地钢质管道防腐绝缘层电阻率现场测量技术规定五、海洋序号标准号标准、资料名称01 SY/T10008-2000 海上固定式钢质石油生产平台的腐蚀控制六、石油劳动定额01 SY/T 5495-97 长输管道敷设工程劳动定额02 SY/T 6217-96 长输管道输油设备维修劳动定额03 SY/T 5738-95 采油设备修理劳动定额七、石油钻井01 SY/T 5390-91 钻井液腐蚀性能检测方法钻杆腐蚀环法八、石油管材01 SY/T 6530-2002 非腐蚀性气体输送管线管内涂层中国石油天然气集团公司（Q/CNPC）企业标准01 Q/CNPC 37-2002 非腐蚀性天然气输送管内壁覆盖层推荐做法02 Q/CNPC 38-2002 埋地钢质管道双层熔结环氧粉末外涂层规范03 Q/CNPC 79-2002 埋地钢质管道再生橡胶防腐层技术标准化工防腐标准序号标准号标准、资料名称一、工艺系统、工艺管道、化学工程、模型专业01 HG 20520—92 玻璃钢 /聚氯乙烯（ＦＲＰ/PVC）复合管道设计规定02 HG/T 21633—91 玻璃钢管和管件03 HG/T21636—87 玻璃钢 /聚氯乙烯（ＦＲＰ/PVC）复合管和管件04 HG/T 21579—95 聚丙烯 /玻璃钢（ＰＰ/ＦＲＰ）复合管及管件05 HG 20538—92 衬塑（ PP、PE、PVC）钢管和管件06 HG/T 21562—94 衬聚四氟乙烯钢管和管件07 HG 20539—92 增强聚丙烯（ FRPP）管和管件08 HG/T 21561—94 丙烯腈 -丁二烯-苯乙烯（ABS）管和管件09 HG 21501—93 衬胶钢管和管件10 HG/T 20679-90 化工设备、管道外防腐设计规定11 HG/T 2642—94 不透性石墨材料抗拉强度试验12 HG/T 21609—96 管法兰用聚四氟乙烯 -橡胶复合垫片13 HG/T3668—2000 富锌底漆14 涂料工业用原材料技术标准手册二、设备专业01 HG 20640—97 塑料设备02 HG 20536—93 聚四氟乙烯衬里设备03 HG/T 20676—90 砖板衬里化工设备04 HG/T 20677—90 橡胶衬里化工设备05 HG/T 20678—2000 衬里钢壳设计技术规定（新）06 HG/T 20671—89 铅衬里化工设备07 HG/T 20696-99 玻璃钢化工设备设计规定08 CD 130A 8-87 钛制设备设计规定09 CD 130A 9-87 钛制设备技术条件三、土建专业、劳动定额01 HG/T 20587—96 化工建筑涂装设计规定02 ASZ系列改性沥青卷材防水、防腐蚀工程技术规程03 LD/T 76.8-2000 化工安装工程防腐、绝热劳动定额04 LD/T 76.1-2000 化工安装工程设备安装劳动定额05 LD/T 76.2-2000 化工安装工程金属构件制作、安装劳动定额06 LD/T 76.3-2000 化工安装工程金属容器制作、安装劳动定额07 LD/T76.11-2000 化工安装工程筑炉劳动定额四、电气专业01 HG/T 20666-99 化工企业腐蚀环境电力设计规程五、自控专业01 自控设计防腐蚀手册六、施工安装、验收标准规范01 HGJ 229—91 工业设备、管道防腐蚀工程施工及验收规范。

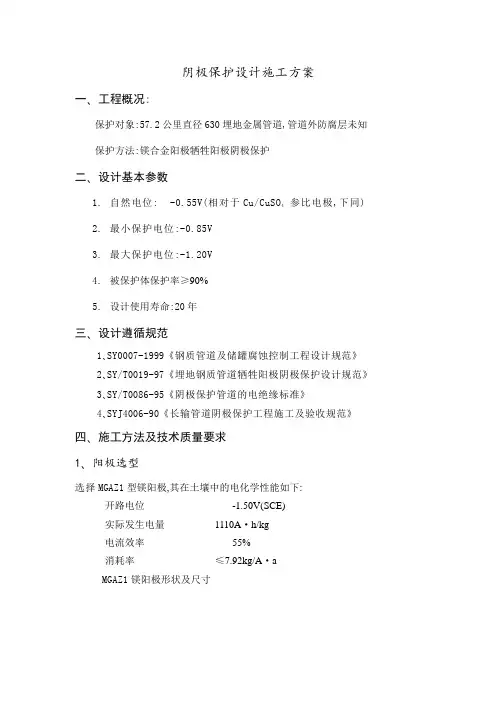

阴极保护设计施工方案一､工程概况:保护对象:57.2公里直径630埋地金属管道,管道外防腐层未知保护方法:镁合金阳极牺牲阳极阴极保护二､设计基本参数参比电极,下同)1.自然电位: -0.55V(相对于Cu/CuSO42.最小保护电位:-0.85V3.最大保护电位:-1.20V4.被保护体保护率≥90%5.设计使用寿命:20年三､设计遵循规范1､SY0007-1999《钢质管道及储罐腐蚀控制工程设计规范》2､SY/T0019-97《埋地钢质管道牺牲阳极阴极保护设计规范》3､SY/T0086-95《阴极保护管道的电绝缘标准》4､SYJ4006-90《长输管道阴极保护工程施工及验收规范》四､施工方法及技术质量要求1､阳极选型选择MGAZ1型镁阳极,其在土壤中的电化学性能如下:开路电位-1.50V(SCE)实际发生电量1110A·h/kg电流效率55%消耗率≤7.92kg/A·aMGAZ1镁阳极形状及尺寸2､阳极分布镁阳极两支为一组,埋设在管道两侧(若开挖不方便,也可以埋设在管道的一侧),阳极组之间间距200米,总共设置286组(572支镁合金阳极),阳极在在57.2公里的管段上基本上均匀分布,若有障碍物,阳极在具体埋设时可以在5m左右范围内移动｡若遇到管道穿越河流或者和铁路交叉,则加密阳极的设置,所以总设计阳极用量为600支｡3､阳极埋设阳极距离管道1.5米,阳极填包料布袋距离地面不小于0.7米｡在阳极设置位置开挖阳极坑,阳极在就位后在阳极布袋上盖上一层薄土后,向坑内灌水,使阳极布袋内的填料饱和吸满水,然后再回填并夯实,恢复地坪｡或者在埋设前用水浸透填包料｡)回填土中不应含有砖､石等杂物｡被保护管道3､阳极所带电缆焊接及焊点处理电缆焊接在管道正上方,欲焊接电破除原防腐层并除锈至光亮,采用铝热焊(也可以采用标书中描述的焊接方法,但是铝热焊不需要电源,为SY/T0019-97推荐做法)直接将阳极电缆焊接于钢套管上,焊点用热熔胶和补伤片补伤｡4､测试桩每1公里设置一个测试桩,管道穿越或者与铁路交叉增加测试桩,测试桩可以兼作里程桩,一共设计65个测试桩｡测试桩附近埋设一支长效硫酸铜参比电极,以测量管道的保护状态｡测试线和管道焊接,焊点也用热熔胶和补伤片防腐,测试线和参比电极所带电缆引到测试桩连接到测试端子｡5､保护效果测试1、阳极埋入地下10天后进行保护电位测试,测试时用万用表的直流2V挡进行测量,一支表笔搭测试线的端子,另一表笔搭参比电极的引出线连接的端子｡测量保护电位(万用表读数)在-0.85V~-1.2V之间,说明管道处于保护状态｡2、系统运行后半年开始第一次测试,以后至少每半年进行一次测试｡材料表和参考报价备注:牺牲阳极阴极保护中,一般最多为工料对半,加工仅供参考｡利润在30-40%左右｡。

东莞新奥燃气有限公司埋地钢制燃气管道阴极保护电位检测标准1、 范围本标准适用于公司埋地钢制燃气管道阴极保护电位检测工作。

2、 规范性引用标准SY/T 0019-1997 埋地钢制管道牺牲阳极阴极保护设计规范GB/T 21246-2007 埋地钢质管道阴极保护参数测量方法GB/T 21448-2008 埋地钢质管道阴极保护技术规范3、计划制定与执行此项检测工作由高压管网分公司输配管理部制定计划，由输配管理部电工进行检测工作，巡线员、技术员进行协助、监护并进行记录。

4、检测工具4.1测量仪表必须具有满足测试要求的显示速度、精确度和量程，同时还应具有携带方便、供电方便、适应现场测量环境的特点。

对所用仪表，必须按国家现行标准的有关规定进行定期校验。

4.2为了提高测量的准确度，宜优先选用数字式仪表。

4.3 直流电压表选用原则：4.3.1 数字式电压表的输入阻抗应不小于10MΩ，指针式电压表的内阻应不小于100kΩ/v.4.3.2电压表的分辨率应满足被测电压值的精度要求，至少应具有三位有效数。

4.3.3 数字式电压表的准确度应不低于0.5级；指针式电压表的准确度应不低于2.5级。

4.3.4 测量受交流干扰的管道的管地电位时，应选用对工频干扰电压具有足够滤除能力的数字式直流电压表，确保直流电位的显示值中叠加的交流干扰电压值不超过5mV,或选用指针式电压表。

4.4 参比电极4.4.1 在进行管地电位测量时，通常情况下，应采用铜-饱和硫酸铜电极（以下简称硫酸铜电极，代号CSE）作为参比电极。

其制作材料和使用必须满足下列要求：4.4.1.1 铜电极采用紫铜丝或棒（纯度不小于99.7%）。

4.4.1.2硫酸铜为化学纯，用蒸馏水或纯净水配制饱和硫酸铜溶液。

4.4.1.3 渗透膜采用渗透率高的微孔材料，外壳应使用绝缘材料。

4.4.1.4 流过硫酸铜电极的允许电流密度不大于5μA/cm2。

4.4.2 硫酸铜电极相对于标准氢电极的电位为+320mV（20℃）,其电极电位误差不应大于5 mV.4.4.3 对不宜使用硫酸铜电极的环境，可采用高纯锌参比电极（纯度不小于99.995%）替代，相对硫酸铜电极的-850 mV电位的换算关系如下（25℃）。

163管理及其他M anagement and other埋地钢质管道牺牲阳极式阴极保护施工工艺杨贵兵1，王 泳2（1.泰州油恒油气工程服务有限公司，江苏 泰州 225535；2.中国石油化工股份有限公司华东油气分公司油服中心，江苏 泰州 225535）摘 要：套管施工在埋地钢质管道穿越工程中得到了越来越广泛的应用,但是套管的使用会对阴极保护产生一定的影响.套管与管道之间形成短路或断路,引起管道表面得不到足够的阴极保护电流而使管道处于欠保护状态.通过分析套管对管道阴极保护产生影响的原因,对目前各种常用的解决方法进行探讨,提出合理的解决方案.关键词：埋地钢质管道；牺牲阳极；阴极保护；解决方法中图分类号：TE988.2 文献标识码：A 文章编号：11-5004（2021）10-0163-2 收稿日期：2021-05作者简介：杨贵兵，男，生于1975年，汉族，江苏泰州人，维修电工技师，研究方向：油气田电气仪控施工。

为保证管道阴极保护的效果，管道阴极保护采用牺牲阳极保护，并沿管道设置检测装置。

1 测试桩及牺牲阳极设置要求1.1 线路段每公里设置进行一个作为阴极保护工作电位测试桩该测试桩可用于测试管道液位、电流和绝缘性能，以及测试盖泄漏和 CROSS-DC 干扰。

它是一种专门用于管道阴极保护的辅助设备，具有电位检测探头，用于检测被保护管道。

1.2 在测试桩处设置牺牲阳极1组根据当地安装处土壤电阻率确定采用牺牲阳极采用镁合金牺牲阳极，镁阳极每组1~3只，每只22kg。

镁阳极进行横向与管道通过横向垂直，中心之间间距2m，镁阳极端面距离以及管道管理中心工作距离不小于3m，埋设深度等同管道中心线。

详见：图1。

图1 牺牲阳极1组1.3 镁阳极的安装阳极安装后，先浸泡24小时，然后小心地组装在预挖的阳极坑中，然后注入水浸透填料，最后回填细土（厚度至少0.3m，不要回填大块的砂砾、水泥块、塑料和其他杂物），夯实，恢复景观。

腾龙芳烃（漳州）有限公司厂区给水及消防管网施工工程{钢管阴极保护工程施工方案} 2010/3/29钢管阴极保护工程施工方案1.编制依据： SY／T0019—97《埋地钢质管道牺牲阳极阴极保护设计规范》SY0023—97《埋地钢质管道阴极保护参数测试方法》SYJ4006—90《长输管道阴极保护工程施工及验收规范》SY4058阴极保护工程手册—93《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范》牺牲阳极保护全部管线6000m管道全部采用了牺牲阳极保护，共埋设高电位镁合金阳极153支，镁合金阳极以成组方式(4～5支为一组)埋设于管道旁，距管道垂直距离＞1.5m，阳极周边用填料包围以减少接地电阻及促进腐蚀产物的溶解。

汇流点及中间点设测试桩8支，测试桩基本按照1支/km的原则埋设，并附有8支长寿命参比电极。

以及8套电位测试站。

该工程全部采用牺牲阳极进行保护。

在管道穿越道路处有套管的地方还实施了套管阳极的施工，阳极采用块状镁合金阳极，埋于套管与输送管之间的下部空腔中。

为保护绝缘接头不被高压击穿，在绝缘接头处还埋设了接地电池。

根据现场土壤电阻，牺牲阳极采用镁合金材料，镁合金阳极(20磅/支)153支。

牺牲阳极单只分散式水平埋设于管道旁，距管道垂直距离＞0.3m，埋深＞1 m，间距为150～250m，在施工难点处间距＜100m。

阳极周围由50kg填料包围，以减小接地电阻及促进腐蚀产物的溶解，汇流点及中间点设测试桩8支。

1.填充料2.施工流程：↗阳极脱脂除锈制作加强板↘材料采购→填包料按配比调和→阳极与加强板连接→阳极焊接口热缩→制作检验→填包料加水配置→阳极装入填包料袋内运输→现场测量→测试桩→阳极安装→保护电位测试→焊口涂装→整体验收。

3.主要工序施工方法所有材料的采购必须从正规厂（商）进货，进场产品必须有产品合格质量证明书，合格证、产品检验证明书及其他相关证明材料，必要时应对相关产品进行复验。

4.袋装牺牲阳极制作为方便工程施工可选择在施工地现场预制袋装阳极。
