DMX512控制器使用说明1.控制器连线方式:如图所示，该示意图表示DMX512控台所控制的一条分支线路,所有的DMX512信号都是逐级串联控制，这样理论上可以达到无限多个串接，同时DMX512控台输出信号可同时并联驱动5条这样的主线分支,从而灵活应用于各种场合。
注意尽量不要超过5条，否者信号将可能被严重衰减而无法控制，更严重会损坏控台和DMX512控制器.2.拨码开关相关如上图所以，拨码开关为10位，其中1-8位是通道选择，9位为匹配电阻,10位使能接收数据，所有拨码开关都下拨至ON有效.拨码具体含义详细说明:1—8位是通道选择，按照8421加权码累加，故一共可以编码256个通道,1位—-12位——23位——44位——85位—-166位——327位-—648位——128举例说明：DMX512控台对10通道开始控制，那么拨码值就是10-1=9,将第1位和第4位同时拨至ON有效位DMX512控台对45通道开始控制，那么拨码值就是45-1=44将第3位第4位第6位同时拨至ON有效位为什么要将拨码值—1呢?主要是DMX512控台码值为1-256，而DMX512控制器所对应的码值为0—255,所以需要—1进行数据对齐(目前—1对齐是针对该产品而言,其它产品需要根据说明书来配置)。
9位为匹配电阻，10位使能接收数据，让DMX512控制器接收信号时，需要让该2位都拨至ON有效位。
DMX512控制器输出模式控制方式说明：每个DMX512控制器占用4个通道,通道1为模式控制,通道2—4根据模式1不同而不同具体见下表：DMX512控台对10通道开始控制，那么拨码值就是10—1=9，将第1位和第4位同时拨至ON有效位那么，该控制器就占用10—13四个通道，10对应上表通道1功能,11对应上表通道2功能，12对应上表通道3功能,13对应上表通道4功能，那么下一个控制器只能拨码14或是6，否者拨码会有重叠造成控制混乱。

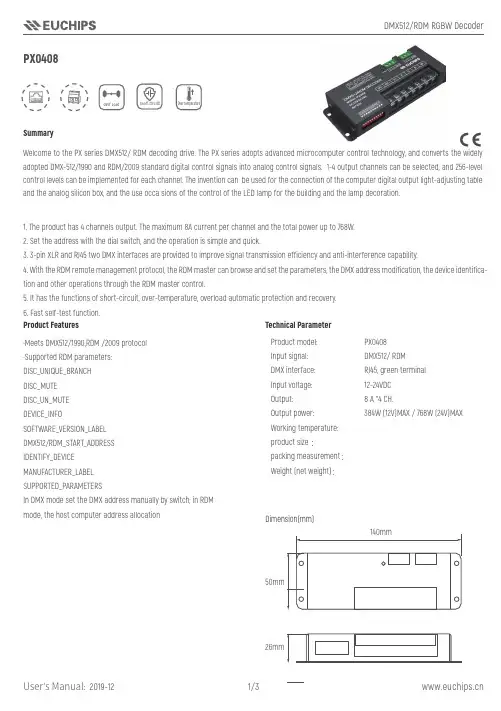

PX0408DMX512/RDM RGBW DecoderSummary·Meets DMX512/1990,RDM /2009 protocol ·Supported RDM parameters:DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFOSOFTWARE_VERSION_LABEL DMX512/RDM_START_ADDRESS IDENTIFY_DEVICE MANUFACTURER_LABEL SUPPORTED_PARAMETERSIn DMX mode set the DMX address manually by switch; in RDM mode, the host computer address allocationProduct FeaturesTechnical Parameter 1. The product has 4 channels output. The maximum 8A current per channel and the total power up to 768W.2. Set the address with the dial switch, and the operation is simple and quick.3. 3-pin XLR and RJ45 two DMX interfaces are provided to improve signal transmission efficiency and anti-interference capability.4. With the RDM remote management protocol, the RDM master can browse and set the parameters, the DMX address modification, the device identifica-tion and other operations through the RDM master control.5. It has the functions of short-circuit, over-temperature, overload automatic protection and recovery.6. Fast self-test function.Product model:Input signal:DMX interface:Input voltage:Output:Output power: Working temperature:product size ：packing measurement ：Weight (net weight)：Dimension(mm)Short Circuit Welcome to the PX series DMX512/ RDM decoding drive. The PX series adopts advanced microcomputer control technology, and converts the widely adopted DMX-512/1990 and RDM/2009 standard digital control signals into analog control signals. 1-4 output channels can be selected, and 256-level control levels can be implemented for each channel. The invention can be used for the connection of the computer digital output light-adjusting table and the analog silicon box, and the use occa sions of the control of the LED lamp for the building and the lamp decoration.PX0408DMX512/ RDM RJ45, green terminal 12-24VDC 8 A *4 CH.384W (12V)MAX / 768W (24V)MAXOFF ON1248163264128256FUNOFFONOFFONOFFONDIP Switch Setting···DMXRDM DMXRGBW LEDMAXDIP1~9: sets the address of the first channel of DMX decoder, and the corresponding table of dialing switch shows that the sum of numbers is the first channel address of DMX decoder. The valid address in DMX mode is 1 ≤ 511, (address 511 is self-test mode, output RGBW gradient). When the address is set to 0, the default is RDM mode.DIP10：FUN represents the end resistance of 120 ohms.(1) RJ45 Signal input and output interfaces(2)Signal light(The normal signal indicator is green flashing, but if the signal is abnormal, the indicator light is not on.)(3)Euro terminal blocks (4)Address setting interface (5)Power input interface (6)Output interface DIP1000000000DIP2DIP3DIP4DIP5DIP6DIP7DIP8DIP9DIP10NA·····Interface DescriptionConnection diagramSystem connection diagramThe Setting Of The Dmx First Address:RDM mode:when the code extraction switch 110 is fully turned upward.DMX mode: FUN = OFF (when the 10th pull-out switch is up), The DMX address can now be set by the 1-9 dial switchSelf-test mode: FUN = OFF (address 511 is self-test mode, output RGBW gradienHookup(1)The DMX512/ RDM is directly connected, and the DMX512/ RDM signal has positive and negative signals. Pay attention to the polarity when wiring. A positive signal, a negative signal, and a ground signal are connected to an interface corresponding to the device(2)Refer to "DMX series address dial code table" to set DMX address by dial code switch.(3)The tail of the whole wiring needs to be connected to the signal Terminator at the end of the connection.。
舞台灯光不受DMX512协议控制浅析
我们在对关于电脑灯、摇头灯、led灯、激光灯等不受512控制的分析的时候以灯具可以复位为前提条件。
先来看看电脑控制台的512信号灯灯具的流程：
控制台-----信号线------信号放大器（有的情况可以不需要）-------电脑灯（其他受512信号控制的灯具）的卡龙座--------信号线---------主芯片
由此我们可以分析如下:
1、控制台有问题。
（虽然出现的几率小，但我们还是要怀疑它）
2、信号线有开路或短路（可以用万用表测量出来）
3、信号放大器有问题，（这个一般退回厂家维修）
4、灯具上的卡龙座有问题（如卡龙头与卡龙座接触不良，有的灯具卡龙座专门有一块线路板，上面有2个稳压二极管，如果他们坏拉也会引起不受控制）
5、卡龙座与线路板之间的信号线有接触不良等问题
6、sn75176ic有问题，使进入他输入脚的信号没有输出到主芯片
7、cpu主芯片有问题，不可以接受512信号
8、地址码有问题，或者说拨码开关有问题。
9、还有一种情况就是接上控制台信号后灯具回没有规则的乱运行，拔掉信号线又可以了。
这种情况一般是信号线接反拉（信号线里3条小线）有的后面有个转换开关，转过来就可以正常工作。

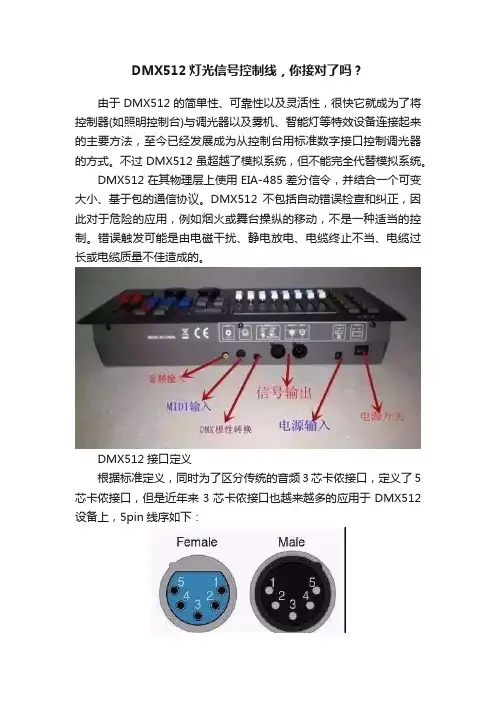

DMX512灯光信号控制线，你接对了吗？由于DMX512的简单性、可靠性以及灵活性，很快它就成为了将控制器(如照明控制台)与调光器以及雾机、智能灯等特效设备连接起来的主要方法，至今已经发展成为从控制台用标准数字接口控制调光器的方式。
不过DMX512虽超越了模拟系统，但不能完全代替模拟系统。
DMX512在其物理层上使用EIA-485差分信令，并结合一个可变大小、基于包的通信协议。
DMX512不包括自动错误检查和纠正，因此对于危险的应用，例如烟火或舞台操纵的移动，不是一种适当的控制。
错误触发可能是由电磁干扰、静电放电、电缆终止不当、电缆过长或电缆质量不佳造成的。
DMX512接口定义根据标准定义，同时为了区分传统的音频3芯卡侬接口，定义了5芯卡侬接口，但是近年来3芯卡侬接口也越来越多的应用于DMX512设备上，5pin线序如下：注意：和传统的音频接口有所不同，Pin2和Pin3的正负刚好相反，且由于Pin 4 和Pin 5 为备用链路即目前没有定义，故通常可以只接Pin1~3。
DMX512专用线缆及最大传输距离DMX512控制器以250kbit/s传输差分串行数据，理论上一个总线链路最长可以达到1200米 ( 3900FT)，但这不代表一条线缆最长可以用到1200米，而是加上中继器后最长可达1200米。
传输距离越远，对线材的要求越高，可以在保证特性阻抗为120Ω的前提下进行加粗线缆。
3芯卡侬和5芯卡侬接口都可以采用2芯带屏蔽的双绞线，且线缆务必满足特性阻抗为120Ω，而特性阻抗是最重要的，不匹配的特性阻抗会扭曲数字信号波形、增加误码。
行业中很多工程人员使用普通的麦克风线缆或者RVVP 2×0.752链接，而这两种线缆均为低阻抗，阻抗几乎为50~70 Ω，达不到标准要求的120Ω，会使得大大增加反射，大大缩短传输距离，尤其是在超过50米后，可能出现无法预测和校正的、不规则的、完全或间断不受控制的错误信号，甚至突然停止运行。

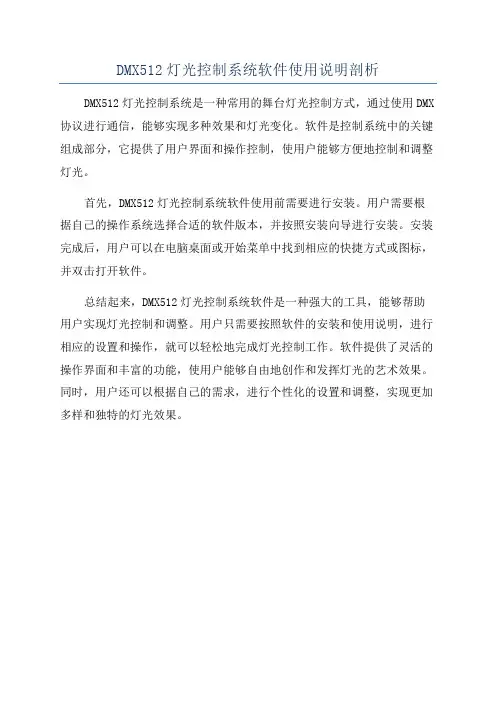

DMX512灯光控制系统软件使用说明剖析DMX512灯光控制系统是一种常用的舞台灯光控制方式，通过使用DMX 协议进行通信，能够实现多种效果和灯光变化。
软件是控制系统中的关键组成部分，它提供了用户界面和操作控制，使用户能够方便地控制和调整灯光。
首先，DMX512灯光控制系统软件使用前需要进行安装。
用户需要根据自己的操作系统选择合适的软件版本，并按照安装向导进行安装。
安装完成后，用户可以在电脑桌面或开始菜单中找到相应的快捷方式或图标，并双击打开软件。
总结起来，DMX512灯光控制系统软件是一种强大的工具，能够帮助用户实现灯光控制和调整。
用户只需要按照软件的安装和使用说明，进行相应的设置和操作，就可以轻松地完成灯光控制工作。
软件提供了灵活的操作界面和丰富的功能，使用户能够自由地创作和发挥灯光的艺术效果。
同时，用户还可以根据自己的需求，进行个性化的设置和调整，实现更加多样和独特的灯光效果。
DMX512 LED灯饰控制系统DMX512 LED灯饰控制系统总览 ................................................................ 1一、系统组成及功能简介 (1)1.效果设计软件的主要功能 (1)2. DMX512控制器的主要功能 .................................................................................................. 1 DMX512 LED色彩PC 软件使用说明 . (2)一、软件安装 (2)二、软件启动及界面介绍 (2)三、灯具编辑 (5)四灯具属性的设置 (6)五、效果设计 (8)六、效果模拟 (9)七、演示效果数据管理 ....................................................................................................................... 10 七、使用技巧 .......................................................................................................................................11 DMX512 LED色彩控制器 C8000使用说明书 ..................................... 12一、控制器的功能及接口 ...................................................................................................................121. DMX512 LED色彩控制器的主要功能如下,使用方法见本说明书的第三部分。

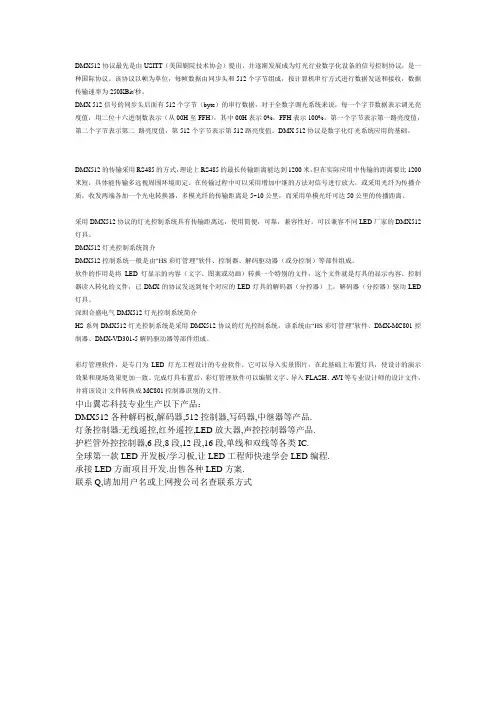

DMX512协议最先是由USITT（美国剧院技术协会）提出，并逐渐发展成为灯光行业数字化设备的信号控制协议，是一种国际协议。
该协议以帧为单位，每帧数据由同步头和512个字节组成，按计算机串行方式进行数据发送和接收，数据传输速率为250KBit/秒。
DMX 512信号的同步头后面有512个字节（byte）的串行数据，对于全数字调光系统来说，每一个字节数据表示调光亮度值，用二位十六进制数表示（从00H至FFH），其中00H表示0%，FFH表示100%。
第一个字节表示第一路亮度值，第二个字节表示第二路亮度值，第512个字节表示第512路亮度值。
DMX 512协议是数字化灯光系统应用的基础。
DMX512的传输采用RS485的方式，理论上RS485的最长传输距离能达到1200米，但在实际应用中传输的距离要比1200米短，具体能传输多远视周围环境而定。
在传输过程中可以采用增加中继的方法对信号进行放大，或采用光纤为传播介质，收发两端各加一个光电转换器，多模光纤的传输距离是5~10公里，而采用单模光纤可达50公里的传播距离。
采用DMX512协议的灯光控制系统具有传输距离远，使用简便，可靠，兼容性好。
可以兼容不同LED厂家的DMX512灯具。
DMX512灯光控制系统简介DMX512控制系统一般是由“HS彩灯管理”软件、控制器、解码驱动器（或分控制）等部件组成。
软件的作用是将LED灯显示的内容（文字、图案或动画）转换一个特别的文件，这个文件就是灯具的显示内容。
控制器读入转化的文件，已DMX的协议发送到每个对应的LED灯具的解码器（分控器）上，解码器（分控器）驱动LED 灯具。
深圳合盛电气DMX512灯光控制系统简介HS系列DMX512灯光控制系统是采用DMX512协议的灯光控制系统，该系统由“HS彩灯管理”软件、DMX-MC801控制器、DMX-VD301-5解码驱动器等部件组成。
彩灯管理软件，是专门为LED灯光工程设计的专业软件。
舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。
在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。
数字传输的计算机灯光控制台框图如图-3。
DMX-512标准在通讯的电气标准上采用了EIA-485标准。
它采用平衡输出的发送器，差分输入的接收器。
发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。
这两种状态分别代表“1”和“0”。
一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。
这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。
再配以先进的专用接口电路，传输的稳定性也相当好。
这在当时是比较先进的。
传送数据采用异步的串行格式。
调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。
在第一个亮度发出以前，先送出一个复位信号（BREAK）。
复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。
并且在后面紧跟一个空的开始代码。
接着开始顺序传送亮度信号数据。
有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。
在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。
跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。
空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。
每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。

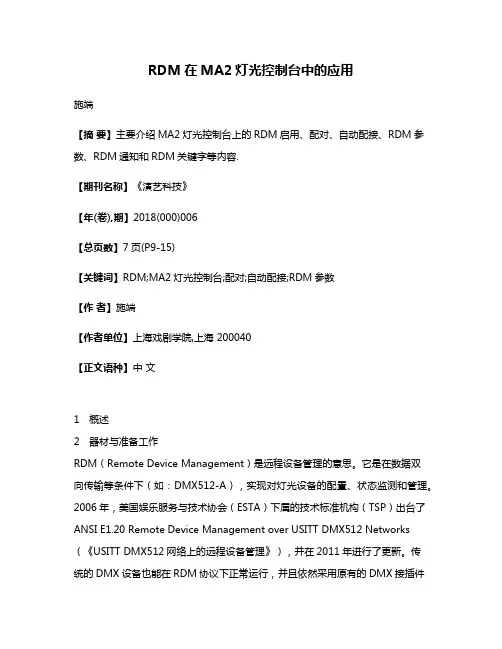

RDM在MA2灯光控制台中的应用施端【摘要】主要介绍MA2灯光控制台上的RDM启用、配对、自动配接、RDM参数、RDM通知和RDM关键字等内容.【期刊名称】《演艺科技》【年(卷),期】2018(000)006【总页数】7页(P9-15)【关键词】RDM;MA2灯光控制台;配对;自动配接;RDM参数【作者】施端【作者单位】上海戏剧学院,上海 200040【正文语种】中文1 概述2 器材与准备工作RDM（Remote Device Management）是远程设备管理的意思。
它是在数据双向传输等条件下（如：DMX512-A），实现对灯光设备的配置、状态监测和管理。
2006年，美国娱乐服务与技术协会（ESTA）下属的技术标准机构（TSP）出台了ANSI E1.20 Remote Device Management over USITT DMX512 Networks （《USITT DMX512网络上的远程设备管理》），并在2011年进行了更新。
传统的DMX设备也能在RDM协议下正常运行，并且依然采用原有的DMX接插件和信号线。
RDM具有以下功能：识别所连设备（灯具、调光器、分配器等）；给DMX512设备指定起始地址码（简称地址码）；报告设备状态；配置DMX设备。
2016年5月，MA Lighting公司将MA2灯光控制台升级至3.2.2.3版，对RDM 协议的应用达到了质的飞跃，比如：实现了在灯光控制台上给灯具拨地址码的功能，也就是说，不必到DMX设备上去拨地址码了。
笔者将通过具体实例来解释RDM在MA2灯光控制台中的一些应用。
本文的论述主要用到以下器材。
（1）1台grandMA2 full-size，3.3.4.3版（德国MA Lighting公司）；（2）2台PLUTO 4000XE（SS656XCE）LED摇头染色灯（广州市雅江光电设备有限公司/Silver Star）；（3）4台Desire D40 Vivid LED染色灯（美国ETC公司）；（4）6条DMX512信号线。

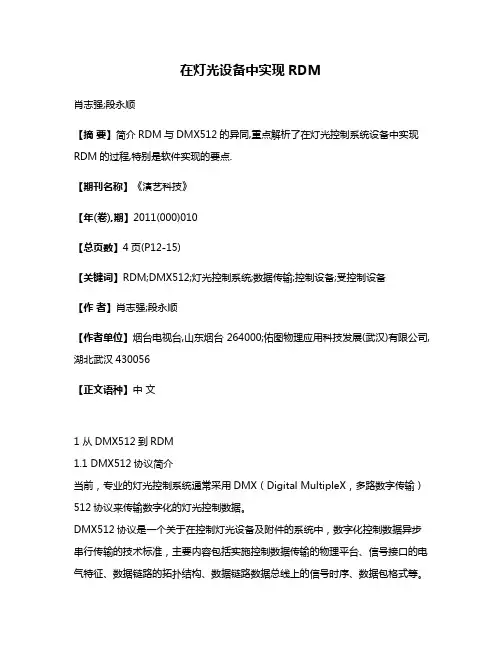

在灯光设备中实现RDM肖志强;段永顺【摘要】简介RDM与DMX512的异同,重点解析了在灯光控制系统设备中实现RDM的过程,特别是软件实现的要点.【期刊名称】《演艺科技》【年(卷),期】2011(000)010【总页数】4页(P12-15)【关键词】RDM;DMX512;灯光控制系统;数据传输;控制设备;受控制设备【作者】肖志强;段永顺【作者单位】烟台电视台,山东烟台264000;佑图物理应用科技发展(武汉)有限公司,湖北武汉430056【正文语种】中文1 从DMX512到RDM1.1 DMX512协议简介当前，专业的灯光控制系统通常采用DMX（Digital MultipleX，多路数字传输）512协议来传输数字化的灯光控制数据。
DMX512协议是一个关于在控制灯光设备及附件的系统中，数字化控制数据异步串行传输的技术标准，主要内容包括实施控制数据传输的物理平台、信号接口的电气特征、数据链路的拓扑结构、数据链路数据总线上的信号时序、数据包格式等。
该标准最初由USITT（美国戏剧技术学会）于1986年提出，经过不断完善，2004年由ESTA（美国娱乐服务与技术协会）批准，经ANSI（美国国家标准协会）认可并发布正式版本：ANSI E1.11-2004；2008年，中华人民共和国文化部发布了等同采用该标准的《DMX512-A灯光控制数据传输协议》（标准号WH/T32-2008）。
虽然在该标准中定义控制数据用于灯光控制，但实际应用中也将这些控制数据引申用于其他类型的控制。
在ANSI E1.11-2004之前的数据链路拓扑结构中，虽然已经定义有一主一辅两条数据链路，但对如何使用辅助数据链路并没有明确的限制，而且大多数传统设备也都只使用主数据链路；为规范对辅助数据链路的使用，在ANSI E1.11-2004的附录B中，定义了4种增强功能的网络拓扑。
在常规定义的DMX512网络拓扑中，主数据链路上的信号流方向实际上是确定的，即控制数据总是从控制设备发出，经由数据总线单向传输至各受控制设备。
DMX512-RDM控制系统应用误区解析DMX512-RDM控制系统应用误区解析-贾国来RDM：Remote（远程）Device（设备）Management （管理）前言：中国LED景观照明以DMX512系统为基础历经10年风风雨雨日趋走向成熟。
回顾10年历程无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节都有着理性、务实、技术性的提高。
目前DMX512-RDM控制系统悄然进入中国LED景观照明，甚至有人认为RDM控制系统为中国LED景观照明指明了新的“方向性”改变。
以后我们可以坐在控制室内通过电脑随时可以检测到成千上万个灯具好坏，为随时检修带来极大方便。
这一美好愿望，是否是“方向性”改变有待于观察。
回顾10前中国LED “鸟笼式景观照明”造成的大量烂尾工程，我们必须保持冷静头脑。
同时，RDM 系统其中技术可行性与商务运作之间的激烈碰撞，引起业内高度关注。
为此，本文以DMX512-RDM控制系统应用误区仅作粗浅解析。
RDM协议简介RDM是DMX512-A协议的扩展版本，RDM协议是远程设备管理（Remote Device Management）协议，它由美国国家标准学会（American National Standards Institute,ANSI）制定，以DMX512-A 为基础。
DMX512-A 可以看成是数据双向传输的DMX.在RDM协议下，控制系统可以向灯具发出请求，灯具也能应答这些请求，并且可以在控制台上更改灯具的设置。
每台兼容RDM 的灯具都可以通过其内置的惟一识别码来进行识别；列表内容也很有可能包含了灯具型号以及它所需要的DMX字段数。
包括远程设置DMX512初始地址的能力，状态监测及管理这些设备。
RDM系统合理使用环境：RDM系统合理使用环境无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节必须引起足够重视。
1、DMX512.-RDM属于双向传输通信具有风险性DMX512通信以RS485为基础，通常以单工方式由主机发送动态图像信号，灯具仅仅处于通信接收状态，同时RS485总线网络始终处于主从结构，RS485总线较长时还需加终结电阻保证信号稳定，此方式具有极高的可靠性。
舞台灯光DMX512控制协议详解设备技术网时间:2010-3-31单片机的原理如下图-2单片机内部的ROM中储存将并行数据转换为规定格式的串行信号的程序编码。
在灯光控制台中加入一块单片机的接口电路板，原灯光控制计算机将输往各调光回路的亮度数据送到单片机中，单片机将各路亮度数据转换为串行的符合DMX512协议的信号，送往各调光器。
数字传输的计算机灯光控制台框图如图-3。
DMX-512标准在通讯的电气标准上采用了EIA-485标准。
它采用平衡输出的发送器，差分输入的接收器。
发送器有一对输出线，当一根线上的信号为高电平时另一根线上的信号变为低电平，反之亦然，线之间的信号极性因此翻转过来。
这两种状态分别代表“1”和“0”。
一般情况下，传输线路只用两根线，不用公共地线，线路完全平衡。
这使得通信双方由于地电位不同而对通信线路产生的干扰减至最少。
再配以先进的专用接口电路，传输的稳定性也相当好。
这在当时是比较先进的。
传送数据采用异步的串行格式。
调光器的亮度数据被顺序地发送，从调光器1开始，到最后一个调光器结束，直到第512的最大值。
在第一个亮度发出以前，先送出一个复位信号（BREAK）。
复位信号(图-4中的①)由持续至少88微秒的一个低电平(2帧时间)或再长的持续时间组成。
并且在后面紧跟一个空的开始代码。
接着开始顺序传送亮度信号数据。
有效的调光器亮度将是十进制0～255，代表调光器的亮度输入控制值由关闭到完全亮足的线性关系。
在复位（BREAK）和开始代码之间有一个标记，它的持续时间(参见图-4中的②)将不少于8微秒并且不大于1秒（所有的DMX512/1990发生器将在BREAK后产生一个不少于8微秒的标记）。
跟在复位后的空字符(所有位都为零)是一个特殊定义的字节。
空字符开始表明随后的数据作为顺序的一路路８位的调光器的亮度信息。
每个亮度数据的传输格式如下：第1位为开始位，低电平；第2到第9位为调光器的亮度数据位，由最低的位到最高的位，正逻辑。
DMX512灯光控制原理及⼯程调试问题分享照明控制是采⽤⾃动控制技术及智能管理技术对建筑及环境照明的光源或灯具设备的开启、关闭、调节、组合、场景模式等实施控制与管理，以达到对建筑节能、环境艺术和传感联动等⽬的。
1照明控制⽅式照明控制⽅式的类型是多种多样，常见的包括以下⼏种：■ ON/OFF这是最简单最普通的⼀种控制⽅式：开/关，把灯点亮/关闭。
■ 0~10V0~10V也是⼀种控制信号，⽤于控制灯具电源部分，让灯具可以接受0~10V的信号，简单理解就是通过调电压来调亮度，⽐如说0V时，电源输出为零；⽽10V时，能够让灯具输出100%的亮度。
■ DALIDALI系统主要是作为酒店、室内照明的控制系统。
其最⼤的特点是单个灯具具有独⽴地址，可通过DALI系统对单灯或灯组进⾏精确的调光控制。
■ P2国内⾃主创新协议控制系统。
（夹带私货^-^）■ DMX512DMX512主要是⽤于舞台灯光和户外照明。
具体的控制形式就是：WiFi、红外感应、遥控、⼈体感应等。
下⾯将和⼤家分享DMX512的相关内容。
2什么是DMX512？DMX512英⽂是Digital Multiplex With 512 pieces of information (即多路数字传输)。
DMX512协议最先是由USITT（美国剧院技术协会）发展成为从控制台⽤标准数字接⼝控制调光器的⽅式。
与与主要⽤于表现被照物的动态效果，即DMX控制的灯是给⼈的感觉DALI⽤于表现静态效果刚好相反，DMX512主要⽤于表现被照物的动态效果，是⼀直在变动，以⾊彩变化为主，适合渲染⽓氛，所以⼀般应⽤在景观灯和舞台灯光。
▲DMX512控制系统⽰意：若⼲台RGB灯具，每⼀台灯具内部都包含1个DMX模块，该模块在同时接收到了电源供电和控制器信号的情况下，才会驱动LED灯珠亮暗变化，从⽽来调节颜⾊的变化。
3DMX512的特点■每个输出回路最⼤⽀持512通道每个输出回路最⼤⽀持512通道，根据所带设备单个所占通道数的多少，决定了每个端⼝最⼤可带设备数量。
DMX512灯光控制协议的传输特性及应用要点分析收稿日期:2008212203作者简介:韩振雷(1962-),男,副教授,主要研究方向为广播电视技术与艺术。
韩振雷,齐立森(山东理工大学计算机科学与技术学院传媒技术系,山东淄博255049)摘 要:首先对数字灯光系统中DMX (Digital MultipleX )512控制协议的数据包格式,特别是定时程序的帧结构作了简单介绍,然后借助一电脑灯的DMX 通道表给出了DMX512控制协议的基本作用过程与机理,最后结合DMX512接口的电气特性,对DMX512协议的应用特点和要点,如起始地址码、单元负载及DMX512信号终端器等问题作了分析与说明。
关键词:DMX512控制协议;指令帧;地址码;单元负载Analysis of T ransmission Characteristics and Application ofDMX 512Control ProtocolHan Zhenlei ,Qi Lisen(School o f Computer Science and Technology ,Shandong Univer sity o f Technology ,Zibo Shandong 255049)Abstract :Introduced the data packet of DMX512control protocol in digital lighting system first ,and then ,by dint of the a lam p ’s DMX channel table ,analyzed the control process and principle ,the final ,summarize several essential matters of application ,such as ,start code ,Units of Load and DMX512signal terminator and s o on.K eyw ords :DMX512control protocol ;program frame ;address code ;units of load0 引言基于DMX512控制协议进行调光控制的灯光系统叫做数字灯光系统。
智能控制系统的常见误区在当今科技飞速发展的时代，智能控制系统已经逐渐渗透到我们生活和工作的方方面面。
从智能家居中的温度调节和照明控制，到工业生产线上的自动化流程管理，智能控制系统为我们带来了前所未有的便利和效率提升。
然而，随着其广泛应用，人们在理解和应用智能控制系统的过程中也出现了一些常见的误区。
误区一：认为智能控制系统可以完全替代人类决策很多人误以为智能控制系统能够在所有情况下做出最优决策，从而完全取代人类的判断和决策。
然而，事实并非如此。
虽然智能控制系统能够基于大量的数据和预设的算法进行分析和决策，但它们缺乏人类的直觉、创造力和对复杂情境的综合理解能力。
例如，在医疗诊断领域，智能诊断系统可以根据患者的症状、检查数据等提供辅助诊断建议，但医生的临床经验、对患者个体情况的综合考量以及与患者的沟通交流，在最终的诊断和治疗决策中仍然起着不可替代的作用。
同样，在金融投资领域，智能交易系统可以根据市场数据进行交易决策，但对于宏观经济形势的判断、政策变化的影响等因素，人类投资者的洞察力和经验往往更加重要。
误区二：过度依赖数据而忽视数据质量在智能控制系统中，数据被视为驱动决策的关键因素。
然而，人们常常过度依赖数据的数量，却忽视了数据的质量。
低质量的数据，如不准确、不完整或过时的数据，可能会导致系统做出错误的决策。
比如，在一个预测销售趋势的智能系统中，如果输入的数据存在错误的销售记录或者遗漏了重要的市场影响因素，那么系统得出的预测结果可能会与实际情况相差甚远。
此外，数据的偏差也可能会误导系统。
例如，如果收集的数据主要来自特定的用户群体或特定的时间段，那么基于这些数据训练的系统可能无法准确地反映整体情况，从而在应用到更广泛的场景时出现问题。
误区三：对智能控制系统的安全性和隐私保护缺乏足够重视随着智能控制系统与互联网的深度融合，数据的安全和隐私保护成为了一个重要问题。
然而，很多人在享受智能控制系统带来的便利时，没有充分意识到潜在的安全风险。
DMX512-RDM控制系统应用误区解析-贾国来
RDM：Remote（远程）Device（设备） Management （管理）
前言：
中国LED景观照明以DMX512系统为基础历经10年风风雨雨日趋走向成熟。
回顾10年历程无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节都有着理性、务实、技术性的提高。
目前DMX512-RDM控制系统悄然进入中国LED景观照明，甚至有人认为RDM控制系统为中国LED景观照明指明了新的“方向性”改变。
以后我们可以坐在控制室内通过电脑随时可以检测到成千上万个灯具好坏，为随时检修带来极大方便。
这一美好愿望，是否是“方向性”改变有待于观察。
回顾10前中国LED “鸟笼式景观照明”造成的大量烂尾工程，我们必须保持冷静头脑。
同时，RDM 系统其中技术可行性与商务运作之间的激烈碰撞，引起业内高度关注。
为此，本文以DMX512-RDM控制系统应用误区仅作粗浅解析。
RDM协议简介
RDM是DMX512-A协议的扩展版本，RDM协议是远程设备管理
（Remote Device Management）协议，它由美国国家标准学会（American National Standards Institute,ANSI）制定，以 DMX512-A 为基础。
DMX512-A 可以看成是数据双向传输的 DMX.在RDM协议下，控制系统可以向灯具发出请求，灯具也能应答这些请求，并且可以在控制台上更改灯具的设置。
每台兼容 RDM 的灯具都可以通过其内置的惟一识别码来进行识别；列表内容也很有可能包含了灯具型号以及它所需要的DMX字段数。
包括远程设置DMX512初始地址的能力，状态监测及管理这些设备。
RDM系统合理使用环境：
RDM系统合理使用环境无论景观效果设计、灯具制造、工程设计、施工规范等诸多环节必须引起足够重视。
1、DMX512.-RDM属于双向传输通信具有风险性
DMX512通信以RS485为基础，通常以单工方式由主机发送动态图像信号，灯具仅仅处于通信接收状态，同时RS485总线网络始终处于主从结构，RS485总线较长时还需加终结电阻保证信号稳定，此方式具有极高的可靠性。
而RDM系统属于双向传输，由于需要反馈信号反向回传给主机，这样无形中RS485总线网络主从结构已经破坏，也就是说，每一个灯具在每一个时刻都可以作为主机，如果RS485总线比较短，（例如：100米左右）双向传输影响不会太大，如果RS485
总线比较长，信号反射干扰大（例如：大于100米）DMX512通信波特率为250K。
终结电阻已经很难加入以保证信号稳定。
分析：RDM系统双向传输风险性不容忽视。
2、RDM系统灯具控制数量
中国LED景观照明工程10000只灯具以上灯具经常可以看到，如果采用单工DMX512通信方式具有极高的可靠性。
如果采用双工DMX512-RDM通信方式，
由于灯具数量较大，将对灯具制作、通信网络设计、施工质量保证等等诸多环节都会提出较高的质量要求。
就目前我国相关LED景观照明行业整体专业素质分析，希望业内人士务必有所清醒认识。
分析：如果对公司整体专业素质有充分自信，建议采用RDM系统最好不要超过5000套灯具。
3、RDM系统灯具安装环境
中国LED景观照明工程主要用于室外，由于RDM系统双向传输的脆弱性，RS485总线网络长期处于风吹日晒，所以，确保RDM系统双向传输的长期可靠运行带来风险，建议如果贵公司第一次采用RDM系统，最好在室内环境应用。
另外，以往DMX512（无RDM系统）控制系统常常采用宇通公司产品，（包括；系统软件、主控、分控、信号放大器、、、）采用RDM系统后需要重新配置（包括；系统软件、主控、分控、信号放大器、、、）
分析：建议如果贵公司第一次采用RDM系统，最好在室内环境应用。
4、RDM系统灯具反馈信号
业内人士对于RDM系统与反馈信号往往存在错误理解，RDM属于远程设备管理，而灯具反馈信号仅仅属于设备管理其中一部分。
例如：RDM命令包括：
改变、设置灯具DMX起始地址；获取DMX设备状态；灯具厂家的信息等。
对于灯具反馈信号，更有甚者要求灯具反馈信号具有电压、电流、色温、每个LED
光源温度、灯具故障部位、、、殊不知我们面对的仅仅是一个照明灯具，不是一个“机器人”。
所以说RDM系统技术可行性与商务运作之间的激烈碰撞，无处不在。
分析结论：技术可行性与商务运作之间的激烈碰撞，考验着每一个技术专业人员的职业底线。
RDM系统应用解析结论：
无可非议DMX512.-RDM属于成熟技术，面对这一成熟技术，作为电子通信工程师们应该做好充分专业技术准备。
需要再次强调的是DMX512.-RDM属于
双向通信技术，而DMX512.-属于单向通信技术，就通信可靠性两者有着巨大差别，DMX512.单向通信系统及灯具在一条线路仅仅传递图像信号，就圆满完成
任务。
而DMX512.-RDM系统及灯具在一条线路，含有双重任务，既要传递图
像信号，又要兼顾反馈信号回传主机，通信系统具有一定风险。
真诚建议：如果对公司整体专业素质有充分自信，如果贵公司第一次采用RDM 系统，最好在室内环境应用。
最好不要超过5000套灯具。
