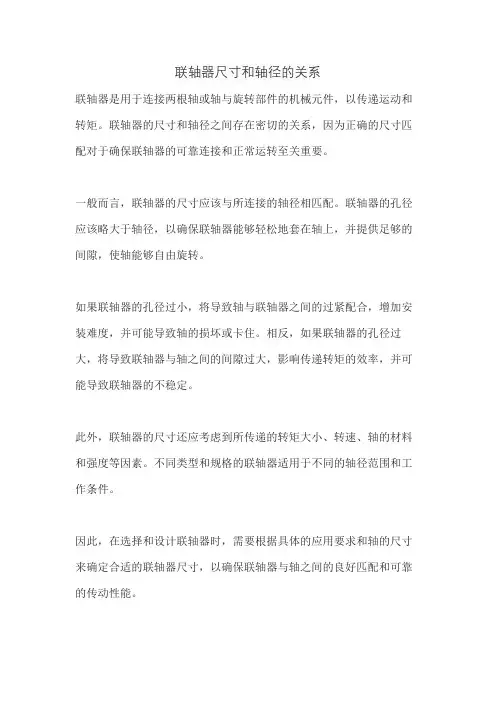

联轴器尺寸和轴径的关系
联轴器是用于连接两根轴或轴与旋转部件的机械元件，以传递运动和转矩。
联轴器的尺寸和轴径之间存在密切的关系，因为正确的尺寸匹配对于确保联轴器的可靠连接和正常运转至关重要。
一般而言，联轴器的尺寸应该与所连接的轴径相匹配。
联轴器的孔径应该略大于轴径，以确保联轴器能够轻松地套在轴上，并提供足够的间隙，使轴能够自由旋转。
如果联轴器的孔径过小，将导致轴与联轴器之间的过紧配合，增加安装难度，并可能导致轴的损坏或卡住。
相反，如果联轴器的孔径过大，将导致联轴器与轴之间的间隙过大，影响传递转矩的效率，并可能导致联轴器的不稳定。
此外，联轴器的尺寸还应考虑到所传递的转矩大小、转速、轴的材料和强度等因素。
不同类型和规格的联轴器适用于不同的轴径范围和工作条件。
因此，在选择和设计联轴器时，需要根据具体的应用要求和轴的尺寸来确定合适的联轴器尺寸，以确保联轴器与轴之间的良好匹配和可靠的传动性能。
什么是联轴器及联轴器分类一、概念联轴器属于机械通用零部件范畴，用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接，是机械产品轴系传动最常用的联接部件。
20世纪后期国内外联轴器产品发展很快，在产品设计时如何从品种甚多、性能各异的各种联轴器中选用能满足机器要求的联轴器，对多数设计人员来讲，始终是一个困扰的问题。
常用联轴器有膜片联轴器鼓形齿式联轴器，万向联轴器，安全联轴器，弹性联轴器及蛇形弹簧联轴器。
下图简要说明驱动机与从动机间的传动系统图，并明确所要求的联轴器品种。
二、联轴器分类：刚性联轴器：刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。
只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。
挠性联轴器：具有一定的补偿被联两轴轴线相对偏移的能力，最大量随型号不同而异。
无弹性元件的挠性联轴器：承载能力大，但也不具有缓冲减震性能，在高速或转速不稳定或经常正、反转时，有冲击噪声。
适用于低速、重载、转速平稳的场合。
非金属弹性元件的挠性联轴器在转速不平稳时有很好的缓冲减震性能；但由于非金属（橡胶、尼龙等）弹性元件强度低、寿命短、承载能力小、不耐高温和低温，故适用于高速、轻载和常温的场合金属弹性元件的挠性联轴器：除了具有较好的缓冲减震性能外，承载能力较大，适用于速度和载荷变化较大及高温或低温场合。
安全联轴器：在结构上的特点是，存在一个保险环节（如销钉可动联接等），其只能承受限定载荷。
当实际载荷超过事前限定的载荷时，保险环节就发生变化，截断运动和动力的传递，从而保护机器的其余部分不致损坏，即起安全保护作用。
起动安全联轴器：除了具有过载保护作用外，还有将机器电动机的带载起动转变为近似空载起动的作用。
联轴器工作原理
联轴器是一种将两个轴连接在一起的机械装置，它能够传输扭矩和旋转运动。
联轴器的工作原理主要基于两个基本原则：一是轴的对齐，二是轴之间的相对运动。
首先，通过联轴器将两个轴连接在一起。
联轴器通常由两个相互配合的耦合部件组成，分别安装在两个轴上。
这些耦合部件通过螺栓、键槽等方式牢固地连接在一起，确保轴能够保持相对固定的位置。
接下来，当一个轴转动时，它会传递扭矩到联轴器上。
联轴器将扭矩传递到另一个轴上，从而实现了轴之间的扭矩传输。
这是通过联轴器内部的传动机构实现的，传动机构可以是齿轮、链条、弹性元件等。
在扭矩传递过程中，联轴器需要能够适应轴之间的相对运动。
例如，当两个轴不完全对齐时，联轴器允许轴之间产生一定的角度偏差，从而避免由于对齐不准确而产生的不良影响。
此外，联轴器还可以吸收由于轴之间的相对运动引起的震动和冲击。
值得注意的是，联轴器的工作原理与具体的类型和设计有关。
不同类型的联轴器可能采用不同的传动机构和连接方式，但基本的工作原理是相似的。
总的来说，联轴器通过连接两个轴并传递扭矩，实现了轴之间的协调运动。
它在机械传动系统中起到了重要的作用，能够保证传动效率和可靠性。

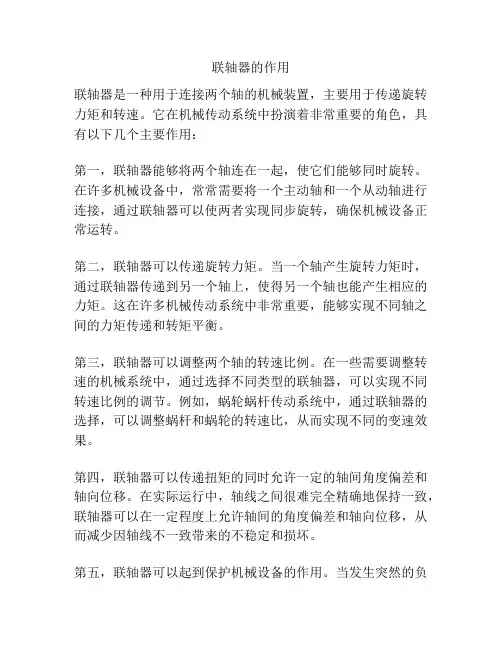

联轴器的作用
联轴器是一种用于连接两个轴的机械装置，主要用于传递旋转力矩和转速。
它在机械传动系统中扮演着非常重要的角色，具有以下几个主要作用：
第一，联轴器能够将两个轴连在一起，使它们能够同时旋转。
在许多机械设备中，常常需要将一个主动轴和一个从动轴进行连接，通过联轴器可以使两者实现同步旋转，确保机械设备正常运转。
第二，联轴器可以传递旋转力矩。
当一个轴产生旋转力矩时，通过联轴器传递到另一个轴上，使得另一个轴也能产生相应的力矩。
这在许多机械传动系统中非常重要，能够实现不同轴之间的力矩传递和转矩平衡。
第三，联轴器可以调整两个轴的转速比例。
在一些需要调整转速的机械系统中，通过选择不同类型的联轴器，可以实现不同转速比例的调节。
例如，蜗轮蜗杆传动系统中，通过联轴器的选择，可以调整蜗杆和蜗轮的转速比，从而实现不同的变速效果。
第四，联轴器可以传递扭矩的同时允许一定的轴间角度偏差和轴向位移。
在实际运行中，轴线之间很难完全精确地保持一致，联轴器可以在一定程度上允许轴间的角度偏差和轴向位移，从而减少因轴线不一致带来的不稳定和损坏。
第五，联轴器可以起到保护机械设备的作用。
当发生突然的负
载或者转矩超载时，联轴器可以起到断裂或滑动的作用，从而保护更关键的部件不受损坏。
这对于降低机械设备的维修成本和提高安全性非常重要。
总之，联轴器在机械传动系统中具有非常重要的作用，它能够连接两个轴、传递旋转力矩、调节转速比例、允许一定的轴向位移和角度偏差，并且还能够保护机械设备免受损坏。
它的运用广泛，不仅在各种机械设备上都有应用，也在航空、航天、汽车、石油、化工等各行各业中发挥着重要的作用。
联轴器工作原理
联轴器是一种用于传递旋转运动和扭矩的机械装置。
它常用于传动轴与轴之间的连接，使两个轴能够同时旋转而不必在同一直线上。
联轴器主要由两个轴套和一个轴承组成。
工作时，一个轴套通过键连接在一根轴上，另一个轴套通过键连接在另一根轴上。
两个轴套在轴承的作用下能够相互转动，并且能够胀缩变形。
联轴器的工作原理如下：
当传动力矩作用在联轴器上时，首先通过主动轴传递给一个轴套。
当传动力矩达到一定值时，轴套开始发生胀缩变形，将力矩传递给被动轴套。
被动轴套同步旋转，将力矩传递给被动轴。
当传动力矩消失时，联轴器恢复原状，准备下一次传动。
联轴器的主要作用是实现轴之间的功率传递和角度传输，同时具有减震、吸振和保护设备的功能。
在机械传动系统中，联轴器能够有效地减少因功率传递不平衡而引起的振动和冲击，提高传动系统的工作平稳性和可靠性。
根据不同的工作原理和结构形式，联轴器可分为刚性联轴器、弹性联轴器和液体联轴器等多种类型。
刚性联轴器适用于输出端传动平稳、变形较小的情况。
弹性联轴器适用于在传动过程中会发生轻微失配的情况，能够吸收一定的振动和冲击。
而液体联轴器则适用于大功率传动和需要起动顺滑的情况，具有良好的减震和起动特性。
总之，联轴器是一种重要的机械连接装置，通过其特殊的工作原理，能够实现不同轴之间的有效传递和转换运动。
它在机械
传动系统中的应用十分广泛，并为机械传动过程提供了可靠性和平稳性的保障。
一、轴承
1、安装轴承首先应检查轴承内圈与轴的过盈量。
轴承与轴的配合是基孔制，轴承内圈为基准值，而轴应过盈0.02mm～0.05mm。
当过盈量大时不能强力敲打野蛮装配，应用“油浴”法将轴承加热后再行装配。
再装配时一般应用铜棒、平錾敲打轴承内圈，并注意不要伤及轴。
严禁敲打外圈。
安装好后应用干净煤油将轴承淋洗。
若安装后无法清洗轴承，则不能使用铜棒敲打（这一点是最容易忽视的！）。
2、轴承间隙浮动端应留0.10～0.20mm轴向间隙。
3、无论安装与拆卸，轴都不能直接竖立在钳台或水泥地面受力，应垫木板之类的软物，同时手锤不得直接敲打轴。
二、联轴器
1、拆卸联轴器的拆卸应使用专用的拆卸工具“三爪”或“两爪”，严禁用手锤直接敲打联轴器背面。
拆卸后应用砂纸清洗轴表面及联轴器内表面。
2、安装不得直接敲打联轴器，应采用铜棒、平錾等。
3、校对联轴器之间间隙值为1～5mm，轴向偏差视转速而定。
当转速教低时，误差为0.05～0.15mm，当转速达到1400rpm以上时，误差为不大于0.10mm，当转速在2900rpm以上时，误差应在0.05mm以内。
4、联轴器与轴的配合与轴承与轴的配合一样，联轴器一般与轴采用过盈配合，过盈量为0.01～0.03mm。
当配合太松时，应采取给轴滚花、打样冲等方式增加摩擦。
