联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
联轴器标准尺寸表联轴器是一种用于连接两个轴的机械装置，用于传递动力和旋转运动。
在工业领域中，联轴器扮演着非常重要的角色，因此对其标准尺寸的了解和掌握显得尤为重要。
下面将详细介绍联轴器的标准尺寸表，希望能为大家提供一些帮助。
首先，我们来看一下联轴器的类型及其标准尺寸。
根据不同的传动要求和工作环境，联轴器可以分为多种类型，包括弹性联轴器、齿式联轴器、蜗轮联轴器等。
每种类型的联轴器都有其相应的标准尺寸表，其中包括轴孔直径、轴孔长度、轴孔间距、轴孔键槽尺寸等参数。
这些参数的选择需要根据具体的使用要求和工作条件来确定，以保证联轴器的正常运转和传动效果。
其次，标准尺寸表的制定是为了保证联轴器的互换性和通用性。
在工程设计和生产过程中，我们往往需要根据实际情况选择合适的联轴器进行安装和使用。
因此，标准尺寸表的制定可以帮助我们更加方便地选择和应用联轴器，同时也方便了生产厂家的生产和管理工作。
通过遵循标准尺寸表，可以确保联轴器的各个部件在不同厂家生产的产品之间具有互换性，减少了因为尺寸不匹配而导致的安装和使用问题。
另外，标准尺寸表还可以为联轴器的维护和维修提供便利。
一旦联轴器出现故障或需要更换部件时，我们可以根据标准尺寸表来选择合适的备件，而不需要进行繁琐的测量和对比工作。
这不仅节省了维修时间，也提高了维修的准确性和可靠性，保证了设备的正常运转和生产效率。
最后，标准尺寸表的完善和更新也是一个持续的过程。
随着科学技术的不断发展和工业生产的不断进步，联轴器的使用要求和工作环境也在不断变化。
因此，标准尺寸表需要不断进行修订和更新，以适应新的需求和条件。
只有不断完善标准尺寸表，才能更好地满足工程设计和生产的需要，推动联轴器行业的发展和进步。
综上所述，联轴器的标准尺寸表对于工程设计、生产制造、维护维修等方面都具有重要意义。
只有深入了解和掌握标准尺寸表，才能更好地选择和应用联轴器，确保设备的正常运转和生产效率。
希望本文能够对大家有所帮助，谢谢阅读！。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种:凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接 ,并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
1 / 27凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器,依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器,但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
2 / 27十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动,可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于25０r／min,轴的刚度较大,无剧烈冲击处。
ﻫ滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小,具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
ﻫ万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接,且允许两轴间有较大的夹角(夹角α可达３５°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
3 / 27ﻫ齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
联轴器尺寸查找表建议选用：弹性套柱销联轴器凸缘联轴器（摘自GB/T5843-1986） mm标记示例：YL5联轴器442860301⨯⨯B J J GB/T5843-1986 1、4—半联轴器主动端：J 型轴孔，A 型键槽，d=30mm ， L 1=60mm 2—螺栓从动端：J 1型轴孔，B 型键槽，d=28mm ， L 1=44mm 3－尼龙锁紧螺帽型号公称转矩T n /(N·m)许用转速n/(r/min) 轴孔直径* d(H7)轴孔长度DD 1螺栓L 0 质量m/kg转动惯量I/(kg·m 2)Y 型 J 、J 1型 数量**直径 Y 型J 、J 1型铁钢L L 1 YL5YLD 5635500900022, 245238105854(4)M8108 803.190.01325, 2862441289230, (32) 82 60 168 124 YL6YLD610052008000245238110904(4)M8108803.990.01725, 2862441289230, 32. (35)82 60 168 124 YL7YLD716048007600286244120954(3)M10128925.660.02930, 32, 35, 388260168124(40)112 82228172YL8YLD8 2504300700032, 35, 3882601301051691257.290.04340, 42, (45)11284229173型号公称转矩T n/(N·m)许用转速n/(r/min)轴孔直径*d(H7)轴孔长度D D1螺栓L0质量m/kg转动惯量I(kg·m2)Y型J、J1型数量**直径Y型J、J1型铁钢L L1YL9YLD9 400 4100 680038 82 60140 1156(3)M10169 1259.53 0.06440, 42, 45, 48, (50)112 84 229 173YL10YLD10 630 3600 600045, 48, 50, 55, (56)160 1306(4)M1212.46 0.112(60) 142 107 289 219YL11YLD11 1000 3200 530050, 55, 56 112 84180 1508(4)229 17317.97 0.20560, 63, 65, (70)142 107 289 219YL12YLD12 1600 2900 470060, 63, 65, 70, 71,75200 17012(6)30.62 0.443(80) 172 132 349 269 29. 52 0.463YL13YLD13 2500 2600 430070, 71, 75 142 107220 1858(6)M16289 21935.58 0.64680, 85, (90) 172 132 349 269注：1.“*”栏内带（）的轴孔直径仅适用于钢制联轴器。

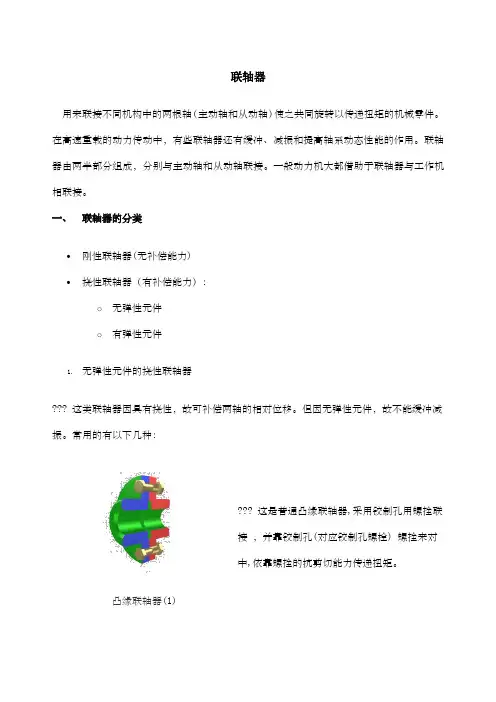

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器??? 这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)??? 这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)??? 这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)??? 这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器??? 十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
??? 滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
滑块联轴器万向联轴器??? 十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器??? 齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。

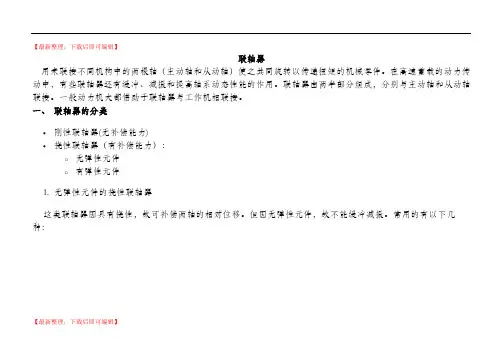

【最新整理，下载后即可编辑】联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：【最新整理，下载后即可编辑】凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
【最新整理，下载后即可编辑】凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
【最新整理，下载后即可编辑】滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
【最新整理，下载后即可编辑】齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
联轴器又称联轴节。
用来将不同机构中的主动轴和从动轴牢固地联接起来一同旋转，并传递运动和扭矩的机械部件。
有时也用以联接轴与其他零件（如齿轮、带轮等）。
联轴器可分为刚性联轴器和挠性联轴器两大类。
刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆．、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。
常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。
挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和簧片联轴器等。
下面介绍几种联轴器的具体参数：1、凸缘联轴器：传递转矩大，不吸收震动，容易产生附加载核，通常用于工作平稳的一般传动，要求安装精度非常高。
2、齿式联轴器：是可移式刚性联轴器用途最广的一种，结构紧凑，承载能力大，使用的速度范围广，可以补偿两轴相对位移，适用于重载或高速运转的水平传动轴的联注：1.J1型轴孔根据需要也可以不使用轴端挡圈2.本联轴器具有良好的补偿两轴综合位移的能力，外形尺寸小、承载能力高，能在高转速下可靠的工作。
适用于重型机械及长轴连接，但不宜用于立轴的连接。
3、滚子链联轴器具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、安装精度要求不高、工作可靠、寿命较长、成本较低等优点，滚子链联轴器应在良好的润滑并有防护罩的条件下工作。
滚子链联轴器基本参数和主要尺寸（GB/T6069-85）注：1.有罩壳时，在型号后加“F”，例GL5型联轴器，有罩壳时改为GL5F。
联轴器的分类选型及参数尺寸联轴器是一种广泛应用于机械传动系统中的机械元件，用于连接两根轴，来传递动力和扭矩。
根据传动方式和结构形式的不同，联轴器可以被分为多种类型。
本文将对联轴器的分类选型及参数尺寸进行详细介绍。
一、联轴器的分类1.刚性联轴器：刚性联轴器是在两根轴之间直接连接，不存在容差间隙，能够提供高精度的传动效果。
常见的刚性联轴器有齿式联轴器、弹性齿式联轴器等。
2.弹性联轴器：弹性联轴器通过橡胶、弹簧等弹性元件来连接两个轴，可以吸收轴之间的不对中和振动，起到减震和保护机械设备的作用。
常见的弹性联轴器有齿式弹性联轴器、万向节联轴器等。
3.液体联轴器：液体联轴器是通过填充液体介质来传递动力和扭矩的，具有较高的扭矩传递能力和较好的吸振性能。
常见的液体联轴器有液力联轴器、磁流变液联轴器等。
4.磁性联轴器：磁性联轴器是利用磁力来传递动力和扭矩的，具有无接触、无磨损等特点，适用于高速旋转和特殊环境中。
常见的磁性联轴器有磁力传动联轴器、磁性粉末离合器等。
5.弹簧联轴器：弹簧联轴器是通过弹簧来连接两个轴，可以吸收一定的不对中和振动，常用于中小功率传动系统中。
常见的弹簧联轴器有曲轴弹簧联轴器、气瓶弹簧联轴器等。
二、联轴器的参数尺寸联轴器的参数尺寸是设计和选型时需要考虑的重要因素。
常见的联轴器参数尺寸包括：1.额定扭矩：联轴器能够传递的最大扭矩。
根据传动功率和转速计算得出。
2.公称转速：联轴器设计的额定转速范围。
3.额定外径：联轴器外径的大小，通常用于与其他机械设备的连接。
4.安装长度：联轴器安装后的有效长度。
5.键槽尺寸：联轴器上的键槽大小，用于安装和连接其他设备。
6.弹性元件尺寸：弹性联轴器的弹性元件尺寸，如橡胶垫、弹簧等。
7.公差：联轴器尺寸的公差要求，包括轴孔公差、轴公差等。
8.材料：联轴器所采用的材料，如铁、铝、不锈钢等。
在选型时，需要根据具体的传动需求和工作环境来选择合适的联轴器类型和参数尺寸。
不同的联轴器类型适用于不同的传动方式和工况，选型要充分考虑传动功率、转速、扭矩、环境条件等因素，以确保传动系统的稳定性和可靠性。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有齿及凸缘的外套和两个带有外齿的套筒组成。
依靠外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
2. 有弹性元件的挠性联轴器这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。
弹性元件所能储蓄的能量越多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。
这类联轴器目前应用很广，品种亦愈来愈多。
滚子链联轴器左图所示为滚子链联轴器。
这种联轴器是利用一条公用的双排链同时与与两个齿数相同的并列链轮啮合来实现两半联轴器的联接。
弹性套柱销联轴器这种联轴器的构造与凸缘联轴器相似，只是用套有弹性套的柱销代替了联接螺栓。
因为通过蛹状常用耐油橡胶，以提高其弹性。
半联轴器与轴的配合孔可作成圆柱形或圆锥形。
弹性柱销联轴器这种联轴器的结构如左图所示，工作时转矩通过两半联轴器及中间的尼龙柱销而传给从动轴。
为了防止柱销脱落，在半联轴器的外侧，用螺钉固定了挡板。
这种联轴器与弹性套柱销联轴器很相似，但转矩的能力很大，结构更为简单，安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的妯向位移，适用于轴向窜动较大、正反转变化较多和起动频繁的场合，由于尼龙柱销对温度较敏感，故使用温度限制在-20～+70°C的围。
星形弹性联轴器两半联轴器上均制有凸牙，用橡胶等类材料制成的星形弹性件，放置在两半联轴器的凸牙之间。
工作时，星形弹性件受压缩并传递转矩。
这种联轴器允许轴的径向位移为0.2mm，偏角位移为1°30'。
因弹性件只受压不受拉，工作情况有所改善，故寿命较长。
梅花形弹性联轴器这种联轴器如左图所示，其结构形式及工作原理与星形弹性联轴器相似，但半联轴器与轴配合的孔可作成圆柱形或圆锥形，并以梅花形弹性件取代星形弹性件。
弹性件可根据使用要求选用不同硬度的聚氨酯橡胶、铸型尼龙等材料制造。
工作温度围为-35～+80°C，短时工作温度可达100°C，传递的公称转矩为16～25000Nm。
轮胎联轴器轮胎联轴器用橡胶或橡胶织物制成轮胎状的弹性元件，两端用压板及螺钉分别压在两个半联轴器上。
这种联轴器富有弹性，具有良好的消振能力，能有效地降低动载荷和补偿较大的轴向位移，而且绝缘性能好，运转时无噪声。
缺点是径向尺寸较大；当转矩较大时，会因过大扭转变形而产生附加轴向载荷。
为了便于装配，有时将轮胎开出径向切口，但这时承载能力要显著降低。
膜片联轴器膜片联轴器的典型结构如左图所示。
其弹性元件为一定数量的很薄的多边环形（或圆环形）金属膜片叠合而成的膜片组，在膜片的圆周上有若干个螺栓孔，用绞制孔用螺栓交错间隔与半联轴器相联接。
这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分，拉伸部分传递转矩，压缩部分趋向皱折。
当机组存在轴向、径向和角位移时，金属膜片便产生波状变形。
单剪的双剪的安全联轴器这种联轴器有单剪的和双剪的两种。
这类联轴器由于销钉材料机械性能的不稳定，以及制造尺寸的误差等原因，致使工作精度不高；而且销钉剪断后，不能自动恢复工作能力，因而必须停车更换销钉；但由于构造简单，所以对很少过载的机器还常采用。
二、联轴器的选型根据传递载荷的大小，轴转速的高低，被联接两部件的安装精度等，参考各类联轴器特性，选择一种合用的联轴器类型。
具体选择时可考虑以下几点：1) 所需传递的转矩大小和性质以及对缓冲减振功能的要求。
例如，对大功率的重载传动，可选用齿式联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。
2) 联轴器的工作转速高低和引起的离心力大小。
对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。
3) 两轴相对位移的大小和方向。
当安装调整后，难以保持两轴严格精确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性联轴器。
例如当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。
4) 联轴器的可靠性和工作环境。
通常由金属元件制成的不需润滑的联轴器此较可靠；需要润滑的联轴器，其性能易受润滑完善程度的影响，且可能污染环境。
含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。
5）联轴器的制造、安装、维护和成本。
在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的联轴器。
例如刚性联轴器不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。
一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动。
2、联轴器型号、尺寸的确定对于已标准化和系列化的联轴器，选定合适类型后，可按转矩、轴直径和转速等确定联轴器的型号和结构尺寸。
联轴器的计算转矩：Tca=KAT式中：T 为联轴器的名义转矩(N.m)；Tca为联轴器的计算转矩(N.m)；KA为工作情况系数，其值见表10-2(此系数也适用于离合器的选择)。
根据计算转矩、轴直径和转速等，由下面条件，可从有关手册中选取联轴器的型号和结构尺寸。
Tca[T]n式中：[T]为所选联轴器的许用转矩(N.m)；n为被联接轴的转速(r/min)；为所选联轴器允许的最高转速(r/min)。
多数情况下，每一型号的联轴器适用的轴径均有一个围。
标准中已给出轴径的最大与最小值，或者给出适用直径的尺寸系列，被联接的两轴应在此围之。
一般情况下，被联接的两轴的直径是不同的，两个轴端的形状也可能不同。
表10-2 工作情况系数KA被联接轴的转速n不应超过所选联轴器允许的最高转速nmax，即n≤nmax协调轴孔直径多数情况下，每一型号联轴器适用的轴的直径均有一个围。
标准中或者给出轴直径的最大和最小值，或者给出适用直径的尺寸系列，被联接两铀的直径应当在此围之。
一般情况下被联接两轴的直径是不同的，两个轴端的形状也可能是不同的，如主动轴轴端为圆柱形，所联接的从动轴轴端为圆锥形。
规定部件相应的安装精度根据所选联轴器允许轴的相对位移偏差，规定部件相应的安装精度。
通常标准中只给出单项位移偏差的允许值。
如果有多项位移偏差存在，则必须根据联轴器的尺寸大小计算出相互影响的关系，以此作为规定部件安装精度的依据。
进行必要的校核如有必要，应对联轴器的主要传动零件进行强度校核。
使用有非金属弹性元件的联轴器时，还应注意联轴器所在部位的工作温度不要超过该弹性元件材料允许的最高温度。
三、下面介绍几种联轴器的具体参数：1、凸缘联轴器：传递转矩大，不吸收震动，容易产生附加载核，通常用于工作平稳的一般传动，要求安装精度非常高。
2、齿式联轴器：是可移式刚性联轴器用途最广的一种，结构紧凑，承载能力大，使用的速度围广，可以补偿两轴相对位移，适用于重载或高速运转的水平传动轴的联12.本联轴器具有良好的补偿两轴综合位移的能力，外形尺寸小、承载能力高，能在高转速下可靠的工作。
适用于重型机械及长轴连接，但不宜用于立轴的连接。
3、滚子链联轴器具有结构简单(四个件组成)、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、安装精度要求不高、工作可靠、寿命较长、成本较低等优点，滚子链联轴器应在良好的润滑并有防护罩的条件下工作。
GL14 16000 200 1000 120、125 212 16732 A 50.8 22 405.22 30 28.614450 250 150.8 2.06 130、140、150 252 202-160 302 242GL15 25000 200 900 140、150 252 20240 A 63.5 20 466.25 36 35.618510 285 234.44 4.37 1.27 9.5 160、170、180 302 242-190 352 2822.表中联轴器质量、转动惯量是近似值。
3.本联轴器可补偿两轴相对径向位移和角位移，结构简单重量较轻，装拆维护方便，可用于高温、潮湿和多尘环境。
但不利于立轴的连接。
4、弹性套柱销联轴器弹性套柱销联轴器利用一端套有弹性套（橡胶材料）的柱销，装在两半联轴器凸缘缘孔以实现两半联轴器的联接。
LT型弹性套柱销联轴器基本参数和主要尺寸100、110212 167 212 LT1280001450100、110、120、1251354751305.39210.34130 252 202 252 LT13160001150120、125212 167 212 160 60018017.58419.4130、140、150 252 202 252 160、1703022423022.本联轴器具有一定补偿两轴线相对偏移和减震缓冲能力，适用于安装底座刚性好，冲击载荷不大的中小功率轴系传动，可用于经常反转、启动频繁的场合，工作温度为-20～+70℃5、弹性柱销联轴器弹性柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。
