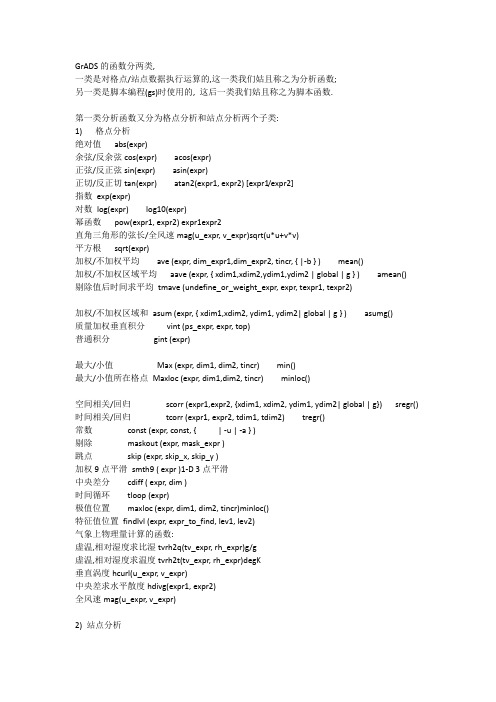

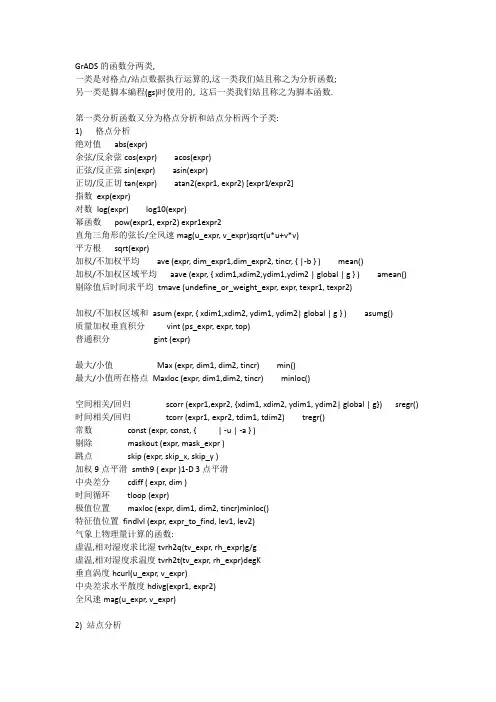

GrADS的函数分两类,一类是对格点/站点数据执行运算的,这一类我们姑且称之为分析函数;另一类是脚本编程(gs)时使用的, 这后一类我们姑且称之为脚本函数.第一类分析函数又分为格点分析和站点分析两个子类:1) 格点分析绝对值abs(expr)余弦/反余弦cos(expr) acos(expr)正弦/反正弦sin(expr) asin(expr)正切/反正切tan(expr) atan2(expr1, expr2) [expr1/expr2]指数exp(expr)对数log(expr) log10(expr)幂函数pow(expr1, expr2) expr1expr2直角三角形的弦长/全风速mag(u_expr, v_expr)sqrt(u*u+v*v)平方根sqrt(expr)加权/不加权平均ave (expr, dim_expr1,dim_expr2, tincr, { |-b } ) mean()加权/不加权区域平均aave (expr, { xdim1,xdim2,ydim1,ydim2 | global | g } ) amean()剔除值后时间求平均tmave (undefine_or_weight_expr, expr, texpr1, texpr2)加权/不加权区域和asum (expr, { xdim1,xdim2, ydim1, ydim2| global | g } ) asumg()质量加权垂直积分vint (ps_expr, expr, top)普通积分gint (expr)最大/小值Max (expr, dim1, dim2, tincr) min()最大/小值所在格点Maxloc (expr, dim1,dim2, tincr) minloc()空间相关/回归scorr (expr1,expr2, {xdim1, xdim2, ydim1, ydim2| global | g}) sregr() 时间相关/回归tcorr (expr1, expr2, tdim1, tdim2) tregr()常数const (expr, const, { | -u | -a } )剔除maskout (expr, mask_expr )跳点skip (expr, skip_x, skip_y )加权9点平滑smth9 ( expr )1-D 3点平滑中央差分cdiff ( expr, dim )时间循环tloop (expr)极值位置maxloc (expr, dim1, dim2, tincr)minloc()特征值位置findlvl (expr, expr_to_find, lev1, lev2)气象上物理量计算的函数:虚温,相对湿度求比湿tvrh2q(tv_expr, rh_expr)g/g虚温,相对湿度求温度tvrh2t(tv_expr, rh_expr)degK垂直涡度hcurl(u_expr, v_expr)中央差求水平散度hdivg(expr1, expr2)全风速mag(u_expr, v_expr)2) 站点分析从格点插到站点gr2stn(grid_expr, { stn_expr | lon, lat }, -a )收集生成格点场coll2gr(cnum, { num | -u } )Cressman插值oacres(grid_expr, stn_expr, radii, 1st_guess)网格平均oabin(grid_expr, stn_expr, { -f | -c } )时间平均stnave(expr, dexpr1, dexpr2, -m count)时间序列最小值stnmin(expr, dexpr1, dexpr2, -m count)时间序列最大值stnmax(expr, dexpr1, dexpr2, -m count)转成1-D格点序列s2g1d(expr)所有数学函数abs,cos,acos,sin,asin,tan,atan2,exp,log,log10,pow,mag,sqrt第二类, 脚本函数包括有:abs, log, log10 : math_abs, math_log, math_log10sin, cos, tan : math_sin, math_cos, math_tanasin, acos, atan2: math_asin, math_acos, math_atanmath_sinh, math_cosh, math_tanhmath_asinh, math_acosh, math_atanhpow, sqrt : math_pow, math_sqrt, math_exp取整: math_nint, math_int求余: math_fmod, math_mod字符串处理函数: math_strlen, valnum, wrdpos, strlensublin, subwrd, substr数值格式转换函数: math_format文件操作函数: read, write, close。

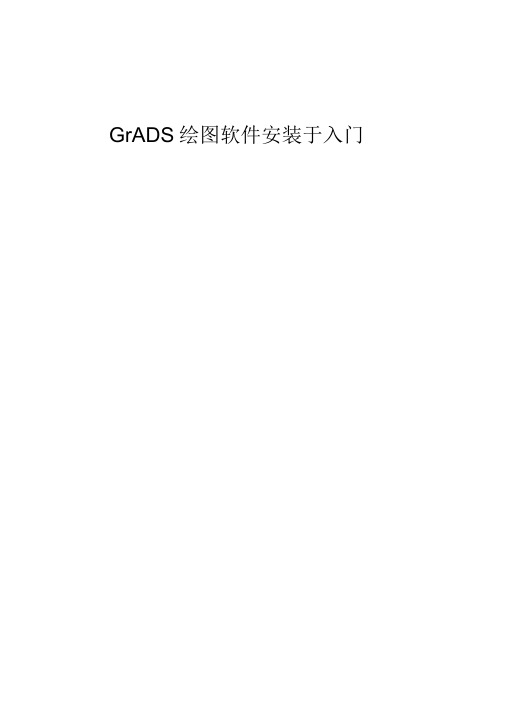

GrADS绘图软件安装于入门目录第一章GrADS绘图软件概述1. GrADS绘图软件简介2. GrADS绘图软件的安装（windows环境）3.1 在windows环境下安装GrADS软件包第二章GrADS绘图模板1. GrADS示例演示1.1 启动GrADS1.2 退出GrADS1.3 示例演示GrADS命令的使用第二章GrADS绘图软件概述1 GrADS绘图软件简介The Grid Analysis and Display System（ GrADS）是一套应用广泛、使用方便的科学数据绘图软件包。
其主要特点：GrADS届丁自由软件，可以从Internet上免费获得。
可运行丁各种Windows和Unix工作平■台。
GrADS可用丁4D数据的分析。
既经度、纬度、层（气压层、高度层等）和时间/xyzt 4维。
数据可以是格点化的数据或离散点数据。
GrADS特别适用丁气象类数据的分析。
但也完全可以用丁更广泛类型的数据分GrADS有多种显示方式：等值线、流线、欠量图、风欠量图、站点填图、折线图、直方图等多种两维图形。
可处理多种数据格式的数据。
GRIB、NetCDF、HDF-SDS等通用数据格式和系统自定义的一种二进制数据格式。
采用命令行输入的方式交互式地显示图形。
并有多种命令对数据进行再加工。
如求平■均；计算涡度、散度、垂直积分、计算差分等。
图形可以按多种格式存储：ps、png、jpg、tiff、gif、windows metafile等。
自身以metafile格式存储。
提供多种辅助工具软件。
如看图、打印、图形格式转换（gv）等工具。
2 Internet 上的GrADS 资源2.1 GrADS 在Internet 上的主页GrADS 主贞地址：/grads从GrADS主贞上可以找到预编译好了的适合丁windows环境下的GrADS软件包，2.2 windows环境下GrADS资源grads-2Qa7.oga.3-win32_superpack.exe ------------------------ G rADS软件包安装执行程序。
第一讲 GrADS简介一、G r A D S的应用领域及其功能*GrADS的全称：“The Grid Analysis and Display System”*应用领域：可在UNIX工作站以及个人微机上进行地球科学领域的数据资料分析和绘图*功能:对数据进行访问、分析和绘图1.可以根据需要绘制单线图、直方图、等值线图、填色等值线图、流线图、矢量图、站点模型图等各类图形.2.用描述语言编程,达到理想的绘图效果3.可以把在GrADS中绘制的图形以文件的形式保存起来,以备对其进行编辑4.调用GrADS的内部函数，能够对数据进行某些特定的计算，然后输出计算结果二、GrADS中常用的基本概念*数据格式：GrADS能够识别的数据为二进制无格式直接或顺序记录格式，该种格式数据的生成可以通过Fortran语言编程来实现。
*数据类型：格点数据（NCEP/NCAR的再分析资料）、站点数据（站点实测资料）、Grib数据（NMC产品）。
*维数环境：GrADS的操作对象为4维的数据集（4D data set）,包括空间三维（纬度、经度、高度）和时间一维。
可以固定其中的一维或者几维以获得低于四维的数据子集。
此概念是对于格点资料而言的。
维数环境的定义可以在两种坐标上进行。
一种是地球坐标（world coordinate），以经纬度为度量单位；一种是格点坐标（grid coordinate），以网格点数为度量单位。
*几种文件类型：*.dat―数据文件*.ctl—原始数据描述文件*.gs―GrADS控制文件，用命令run执行之*.exe―GrADS在DOS环境下的各种执行文件三、启动和退出GrADS*启动GrADS的两种方式：1.在dos环境下直接输入grads命令即：切换到MS-DOS方式，进入到F:\pcgrads\msdos子目录下输入：grads回车2.从windows桌面上的“我的电脑”进入F:\pcgrads\子目录，然后双击g.exe图标*注意：在启动GrADS时，系统会问你以何种方式进入。
GRADS (Grid Analysis and Display System)概要内容提要一、GrADS绘图软件包的安装和运行二、GrADS绘图基本步骤三、GrADS绘图需要的三类型文件四、GrADS基本命令五、Fortran中如何读写二进制文件六、数据描述文件和gs文件简介一、GrADS绘图软件包的安装和运行1、演示安装2、启动GrADS1）双击grads图标2）绘画形式的选择风景画(横放)：11⨯8.5 英寸(缺省)肖像画形式(竖放)：肖像画形式是8.5 ⨯11 英寸3）GrADS的工作窗口分为两类：文本窗口：键入GrADS命令图形窗口。
显示所产生的图形两窗口之间可以切换。
二、GrADS绘图的基本步骤1、准备好了绘图资料（包括数据资料*.grd和数据描述文件*.ctl）2、启动GrADS3、打开数据描述文件（*.ctl）4、设置维数环境(set)5、生成图形文件6、查看图形文件(gv32.exe)例如：打开描述文件1)Open filename（盘符：路径/数据描述文件名）注意：启动GrADS后首先需打开至少一个数据描述文件2)显示变量图像D varname三、GrADS绘图需要的三类型文件.grd文件：这种文件格式为二进制无格式文件，可以是格点或站点资料，是从其他气象数据转化而来。
格点资料可以是直接存取或者顺序存取。
对格点资料而言，是一个五纬数据场，即时空、变量维（x/y/z/t/var）.ctl文件：数据描述文件，纯ASCII码文件。
是对数据信息的描述，包括数据名称、时空范围、变量说明等。
.gs文件：GrADS控制文件，也是一个纯文本文件。
由GrADS描述（脚本）语言（Scripts Language）写成的批处理GrADS系统设置和命令。
.gmf文件：GrADS系统图元输出文件，由gv.exe或者gv32.exe查看。
*.grd:数据文件，无格式直接存取文件。
*.ctl:数据描述文件*.gs:GrADS命令批处理文件四、基本操作命令命令浏览1. open 打开数据描述文件2. d 显示一个GrADS "表达式“3. set 设置在绘图中所需要的环境变量1）地球坐标(world coordinates)：set lat val1 <val2>set lon val1 <val2>set lev val1 <val2>set time val1 <val2>2）格点坐标(grid coordinates)：set x val1 <val2>set y val1 <val2>set z val1 <val2>set t val1 <val2>当键入一个值时，该维--"固定"；当键入两个值时，该维--"变化"。
GRADS (Grid Analysis and Display System)讲义（10）GrADS 描述语言及编程一、描述语言概述描述语言是GrADS软件包中自带的高级语言，可以用于GrADS的高级操作，更方便地使用GrADS的功能。
通过描述语言可以编写具有复杂功能的命令集（即gs文件）。
二、gs文件中的两类型语句1）描述语句：不用引号，需要经过编译的。
2）指令性语句：GrADS命令，需用引号括起来。
通过描述语句来控制指令描述语言用到指令性语句中要用引号，即，i=1‘set t ‘i’’(或者‘set t ’ i )三、描述语言程序特点1、程序通过GrADS的run命令来编译执行；run file-name options2、可以有变量、流程控制也可以执行GrADS 的命令。
3、描述语言可以1）编写函数子程序，2）制作屏幕菜单，3）可以显示动画图形，4）可以使用从GrADS的query命令中得到的信息作注释等。
3、描述语言的所有变量都是字符串型的，描述变量可以进行计算。
流程控制是通过if/else/endif和while/endwhile语句块实现。
循环过程可以用continue或break命令改变。
变量中包含的或者由表达式结果产生的字符串可以作为GrADS命令项使用。
而由GrADS命令执行后产生的文字结果可以读入变量并在描述语言程序中使用。
描述语言也支持函数子程序功能。
四、描述语言的组成1、一个描述语言程序是由许多语句组成,每个语句之间由换行号或分号分隔。
2、下面是GrADS描述语言中语句的类型：赋值语句If / Else / Endifwhile / endwhilebreak / continuefunction header / returnsay / pull3、描述表达式描述表达式是由运算对象和运算符组成。
运算对象：描述变量、子程序函数或常数；运算符：数学、逻辑或连结运算符。
下面分别介绍变量、运算符、表达式4、描述语言变量1）构成变量名是由1至8个字符组成，以字母开头，仅可以包含字母和数字，变量名区分大小写。
GrADS使用简介谢逸乔云亭1 前言GrADS(Grid Analysis and Display System)是美国马里兰大学气象系Brian E.Doty 开发的气象数据分析与显示软件。
GrADS提供一个全32位交互操作的气象格点数据与站点数据的分析与显示环境,具有强大的气象数据分析能力、丰富的地图投影坐标,以及彩色动画等功能,因此迅速成为国内外气象数据显示的标准平台之一。
近几年,随着PC机的普及、性能的不断提高,GrADS推出了基于PC机的DOS版本, 为需要用到GrADS,却不具备UNIX图形工作站的广大气象工作者带来了方便。
2 软件安装与硬件配置微机版本的GrADS,运行于386或以上的PC机上,也可以在WIN95或WIN NT的DOS环境下运行。
安装GrADS时,将整个目录拷贝到硬盘的某个目录下(例如:C:\GrADS),并根据显示器的分辨率类型,用Set命令在DOS下设置GAVIDEO参数。
有以下几种:Set gavideo=vga VGA,16 color,640*480Set gavideo=ega EGA,16 color,640*350Set gavideo=vga256 VGA,16 color,640*480Set gavideo=svga SVGA,256 color,800*600Set gavideo=xvga XVGA,256 color,1024*768如果显示器和图形卡(显示卡)不支持16色以上的VGA模式,不可强行将参数设成VGA,16色或以上,否则会损坏显示器。
完成以后,在系统的Config.sys文件中加入:shell=c:\/p/e:20483 GrADS文件组成GrADS包括以下几种类型的文件:(1)二进制无格式的原始气象数据文件(*.dat)其数据既可以是格点数据,也可以是站点数据。
它们是从其它气象数据(如站点气象报、格点气象报、模式格点输出结果)转换生成的,格式是二进制无格式数据。
GrADS函数从师姐的收藏中看到的~存一份备用啊GrADS的函数分两类,一类是对格点/站点数据执行运算的,这一类我们姑且称之为分析函数;另一类是脚本编程(gs时使用的, 这后一类我们姑且称之为脚本函数.第一类分析函数又分为格点分析和站点分析两个子类:1 格点分析绝对值abs(expr余弦/反余弦cos(expr acos(expr正弦/反正弦sin(expr asin(expr正切/反正切tan(expr atan2(expr1, expr2 [expr1/expr2]指数exp(expr对数log(expr log10(expr幂函数pow(expr1, expr2 expr1expr2直角三角形的弦长/全风速mag(u_expr, v_exprsqrt(u*u+v*v平方根sqrt(expr加权/不加权平均ave (expr, dim_expr1,dim_expr2, tincr, { |-b } mean(加权/不加权区域平均aave (expr, { xdim1,xdim2,ydim1,ydim2 | gl obal | g } amean(剔除值后时间求平均tmave (undefine_or_weight_expr, expr, texpr1, texpr2加权/不加权区域和asum (expr, { xdim1,xdim2, ydim1, ydim2| glo bal | g } asumg(质量加权垂直积分vint (ps_expr, expr, top普通积分gint (expr最大/小值Max (expr, dim1, dim2, tincr min(最大/小值所在格点Maxloc (expr, dim1,dim2, tincr minloc(空间相关/回归scorr (expr1,expr2, {xdim1, xdim2, ydim1, ydi m2| global | g} sregr(时间相关/回归tcorr (expr1, expr2, tdim1, tdim2 tregr(常数const (expr, const, { | -u | -a }剔除maskout (expr, mask_expr跳点skip (expr, skip_x, skip_y加权9点平滑smth9 ( expr 1-D 3点平滑中央差分cdiff ( expr, dim时间循环tloop (expr极值位置maxloc (expr, dim1, dim2, tincrminloc(特征值位置findlvl (expr, expr_to_find, lev1, lev2气象上物理量计算的函数:虚温,相对湿度求比湿tvrh2q(tv_expr, rh_exprg/g虚温,相对湿度求温度tvrh2t(tv_expr, rh_exprdegK垂直涡度hcurl(u_expr, v_expr中央差求水平散度hdivg(expr1, expr2全风速mag(u_expr, v_expr2 站点分析从格点插到站点gr2stn(grid_expr, { stn_expr | lon, lat }, -a收集生成格点场coll2gr(cnum, { num | -u }Cressman插值oacres(grid_expr, stn_expr, radii, 1st_guess网格平均oabin(grid_expr, stn_expr, { -f | -c }时间平均stnave(expr, dexpr1, dexpr2, -m count时间序列最小值stnmin(expr, dexpr1, dexpr2, -m count时间序列最大值stnmax(expr, dexpr1, dexpr2, -m count转成1-D格点序列s2g1d(expr所有数学函数abs,cos,acos,sin,asin,tan,atan2,exp,log,log10,pow,ma g,sqrt 第二类, 脚本函数包括有:abs, log, log10 : math_abs, math_log, math_log10sin, cos, tan : math_sin, math_cos, math_tanasin, acos, atan2: math_asin, math_acos, math_atanmath_sinh, math_cosh, math_tanhmath_asinh, math_acosh, math_atanhpow, sqrt : math_pow, math_sqrt, math_exp取整: math_nint, math_int求余: math_fmod, math_mod字符串处理函数: math_strlen, valnum, wrdpos, strlen sublin, subwrd, substr数值格式转换函数: math_format文件操作函数: read, write, close。
GrADS函数GrADS的函数分两类,一类是对格点/站点数据执行运算的,这一类我们姑且称之为分析函数;另一类是脚本编程(gs)时使用的, 这后一类我们姑且称之为脚本函数.看本帖的, 可参看下帖关于GrADS变量的内容: /cgi-bin/forum/topic.cgi?forum=3&topic=6543第一类分析函数又分为格点分析和站点分析两个子类:1) 格点分析绝对值 abs(expr)余弦/反余弦cos(expr) acos(expr)正弦/反正弦sin(expr) asin(expr)正切/反正切tan(expr) atan2(expr1, expr2) [expr1/expr2]指数 exp(expr)对数 log(expr) log10(expr)幂函数 pow(expr1, expr2) expr1expr2直角三角形的弦长/全风速mag(u_expr, v_expr)sqrt(u*u+v*v)平方根 sqrt(expr)加权/不加权平均 ave (expr, dim_expr1,dim_expr2, tincr,{ |-b } ) mean()加权/不加权区域平均 aave (expr, { xdim1,xdim2,ydim1,ydim2 | global |g } ) amean()剔除值后时间求平均 tmave (undefine_or_weight_expr, expr, texpr1,texpr2)加权/不加权区域和 asum (expr, { xdim1,xdim2, ydim1, ydim2| global |g } ) asumg()质量加权垂直积分 vint (ps_expr, expr,top)普通积分 gint(expr)最大/小值 Max (expr, dim1, dim2,tincr) min()最大/小值所在格点 Maxloc (expr, dim1,dim2,tincr) minloc()空间相关/回归 scorr (expr1,expr2, {xdim1, xdim2, ydim1, ydim2| global |g}) sregr()时间相关/回归 tcorr (expr1, expr2, tdim1,tdim2) tregr()常数 const (expr, const, { | -u | -a } )剔除 maskout (expr, mask_expr )跳点 skip (expr, skip_x, skip_y )加权9点平滑 smth9 ( expr )1-D 3点平滑中央差分 cdiff ( expr, dim )时间循环 tloop (expr)极值位置 maxloc (expr, dim1, dim2, tincr)minloc()特征值位置 findlvl (expr, expr_to_find, lev1, lev2)气象上物理量计算的函数:虚温,相对湿度求比湿tvrh2q(tv_expr, rh_expr)g/g虚温,相对湿度求温度tvrh2t(tv_expr, rh_expr)degK垂直涡度hcurl(u_expr, v_expr)中央差求水平散度hdivg(expr1, expr2)全风速mag(u_expr, v_expr)2) 站点分析从格点插到站点gr2stn(grid_expr, { stn_expr | lon, lat }, -a )收集生成格点场coll2gr(cnum, { num | -u } )Cressman插值 oacres(grid_expr, stn_expr, radii, 1st_guess)网格平均 oabin(grid_expr, stn_expr, { -f | -c } )时间平均 stnave(expr, dexpr1, dexpr2, -m count)时间序列最小值stnmin(expr, dexpr1, dexpr2, -m count)时间序列最大值stnmax(expr, dexpr1, dexpr2, -m count)转成1-D格点序列s2g1d(expr)所有数学函数 abs,cos,acos,sin,asin,tan,atan2,exp,log,log10,pow,mag,sqrt第二类, 脚本函数包括有:abs, log, log10 : math_abs, math_log, math_log10sin, cos, tan : math_sin, math_cos, math_tanasin, acos, atan2: math_asin, math_acos, math_atanmath_sinh, math_cosh, math_tanh math_asinh, math_acosh, math_atanh pow, sqrt : math_pow, math_sqrt, math_exp 取整 : math_nint, math_int求余 : math_fmod, math_mod字符串处理函数 : math_strlen, valnum, wrdpos, strlen sublin, subwrd, substr数值格式转换函数 : math_format文件操作函数 : read, write, close。
气象图形软件应用——G r A D S绘图软件的使用成都信息工程学院大气科学系巩远发主要内容一、GrADS的一般介绍二、GrADS的数据结构详解三、GrADS数据数据处理和绘图详解四、GrADS绘图编程（脚本）语言第一讲 GrADS的一般介绍什么是GrADS相关的关于GrADS的网络资源启动和退出GrADS最基本的GrADS操作（命令）GrADS使用文件的分类GrADS的主要功能介绍1. 什么是GrADS？G r A D S——Grid data Analysis and Display System 格点数据分析和显示系统GrADS（Grid data Analysis and Display System）是一个全32 位的交互操作的气象格点数据和站点数据的分析和显示环境。
系统具有气象数据分析功能强、地图投影坐标丰富、高级编程语言使用容易、图形显示快速，并具有彩色动画功能等特点。
