第三章网格体系结构

基金项目：甘肃省自然科学基金资助项目（编号096RJZA004）；甘肃省教育厅资助项目（编号0902-84）。

作者简介：刘立群（1982-），女，硕士，讲师，研究方向：网络计算与信息安全。

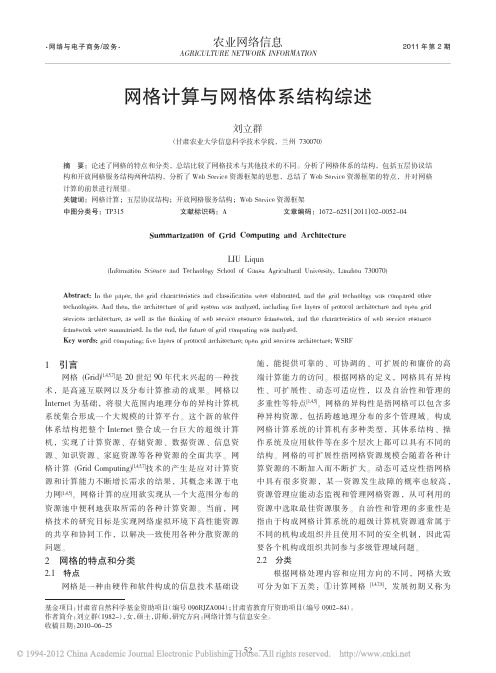

收稿日期：2010-06-25网格计算与网格体系结构综述刘立群（甘肃农业大学信息科学技术学院，兰州730070）摘要：论述了网格的特点和分类，总结比较了网格技术与其他技术的不同。

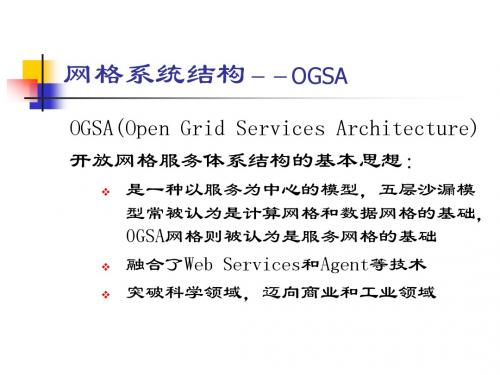

分析了网格体系的结构，包括五层协议结构和开放网格服务结构两种结构，分析了Web Service 资源框架的思想，总结了Web Service 资源框架的特点，并对网格计算的前景进行展望。

关键词：网格计算；五层协议结构；开放网格服务结构；Web Service 资源框架中图分类号：TP315文献标识码：A文章编码：1672－6251（2011）02－0052－04Summarization of Grid Computing and ArchitectureLIU Liqun(Information Science and Technology School of Gansu Agricultural University,Lanzhou 730070)Abstract:In the paper,the grid characteristics and classification were elaborated,and the grid technology was compared other technologies.And then,the architecture of grid system was analyzed,including five layers of protocol architecture and open grid services architecture,as well as the thinking of web service resource framework,and the characteristics of web service resource framework were summarized.In the end,the future of grid computing was analyzed.Key words:grid computing;five layers of protocol architecture;open grid services architecture;WSRF农业网络信息AGRICULTURE NETWORK INFORMATION·网络与电子商务/政务·2011年第2期1引言网格(Grid)[1,4,5,7]是20世纪90年代末兴起的一种技术，是高速互联网以及分布计算推动的成果。
