脉冲与数字电路模拟试题第1套及答案

《脉冲数字电路》试卷A适用专业： 考试时间：120分 考试方式：闭卷 满分：100一、填空题（共20分，每空1分）1、十进制数10)42(对应的二进制数为 ，十六进制数16)16(F 对应的十进制数为 。

2、实现基本逻辑运算的逻辑门有 、 和 三种。

3、B A B A F '+'=的与非表达式为 。

4、n 变量的最小项应有 个，全体最小项之和为 。

5、TTL 门电路的 门和CMOS 门电路的 门都能实现“线与”。

6、TTL 反相器的输入端悬空时输入端电压等于 ，这时输出是 电平。

7、七段发光二极管显示器通常采用 和 两种接法。

8、主从JK 触发器，在CLK=1期间存在主触发器能且仅能 的现象。

9、JK 触发器的两个输入端连在一起作为输入端，可以构成 触发器。

10、时序逻辑电路中，任一时刻的输出不仅与该时刻 有关，而且与电路 有关。

11、用触发器组成十二进制计数器，至少应用 个触发器。

12、石英晶体多谐振荡器的振荡频率取决于石英晶体的 ，而与外接电阻、电容无关。

二、（12分）图1.1(a)是TTL 门电路,图1.1(b)是CMOS 门电路, ,图1.1(c)是输入信号A 、B 的电压波形，其高低电平满足各门电路的逻辑要求，试写出各个输出信号的逻辑表达式，画出它们的输出电压波形图。

AB1YAB2YAB3Y ΩM 1图1.1(a) 图1.1(b)=1Y ， =2Y ，=3Y图1.1(c)三、（10分）图2.1(a)是TTL 主从JK 触发器，图2.1(b)是CMOS 边沿D 触发器，时钟脉冲和输入信号波形见图2.1(c)，写出各触发器的特性方程，对应画出Q 端的输出波形，设初始状态为“0”。

CLK图2.1(a) 图2.1(b)=+11n Q ， =+12n Q图2.1(c)四、（每小题4分，12分）化简下列逻辑函数，写出它们的最简与或表达式。

1、BCD C A A Y +'+=2、D C A BC A D B Y ''+'+''=， 约束条件0=+AC AB3、∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d mY五、（12分）试设计一逻辑电路供三人（A、B、C）表决使用。

2004——２００５学年第二学期期末试题《脉冲与数字电路》一、填空（每空１分，２０分）（§２－１）17、在数字逻辑电路中，基本逻辑关系为、、三种。

实现这三种逻辑功能的电路称为、、。

18、作为逻辑取值的和并不表示数值的大小，而是表示对立的两个逻辑状态。

19、与门的逻辑功能为：。

20、反相器就是，它的逻辑功能是输入低电平时，输出为；输入为高电平时输出为。

其逻辑表示式为：。

21、MOS与非门可分为、和三种类型。

其中速度较慢。

22、三态门的输出端可以输出、、三种状态。

23、三态门可作为和，常用作计算机系统中各部件的输出级。

24、代数化简法包括、、、。

25、常用的显示译码器有三种、、。

１．数字逻辑电路是指输出与输入之间存在着一定逻辑关系的电路，又简称逻辑电路。

※２．逻辑代数最基本的运算有与运算、或运算和非运算。

３．真值表是把输入逻辑变量的各种可能取值和对应的逻辑函数值排列在一起组成的表格。

４．当且仅当决定某件事的各个事件中，任意具备一个和几个时，这件事情都能发生，那么这件事情和各个条件的关系叫或逻辑关系，逻辑式：Y=A+B（§２－２）５．逻辑函数常用的表示方法有：真值表、逻辑表达式和逻辑图。

※（§２－３）6．与或非门电路输出与输入之间是先与、再或、后非的逻辑关系。

７．异或门实现的逻辑关系是输入相同时为０，不同时为１，其逻辑表达式为Y=A B+A B.※８．由于TTL电路输出电阻小，一般TTL电路是不能接成线与方式的，即多个输出端不能连接在一起。

９．在实际应用中，ＯＣ门不仅可实现线与逻辑，还可实现逻辑电平的变换。

１０．三态门的输出端可以输出高电平、低电平、高阻态三种状态，可以看作是由两个与非门及一个二极管组成。

※（§３－１）１１。

按照逻辑功能的不同，数字电路可分为两大类：组合逻辑电路和时序逻辑电路。

１２。

所谓组合电路，是指在任何时刻，输出信号仅取决于该时刻的输入信号，而与先前的状态无关的电路。

《脉冲与数字电路》试题一（满分100分）一、填空题（每空1分，共40分）1、脉冲是指存在时间极短的（）或（）的波形。

在脉冲数字电路中，常用的是（）脉冲。

2、电容器充放电过程中，充放电的快慢取决于RC的大小。

RC大，则充放电进行的（）；RC小，则充放电进行的（）。

3、二极管和三极管都具有（）特性。

利用二极管的单向导电性，可将其作为（）使用。

处于开关状态下的晶体管，其工作点在（）区和（）区之间跳动。

4、（）是最基本的开关电路，它的特点是输出信号和输出信号反相。

5、触发器是数字电路的一种基本（）单元，它能够（）一位二进制的信息。

它应具备如下功能：有两个（），在输入信号的作用下，它可以置于（）态，也可以置于（）态；它还必须具有（）功能。

6、对于同步RS触发器，用作计数器时，触发器会发生多次翻转，即出现（）现象。

7、TTL电路的电压传输特性分为（）、（）、（）和（）四个阶段。

8、时序电路逻辑功能的特点是：电路任意时刻的输出信号不仅与当时的（）有关，还与电路原来的状态有关。

9、寄存器是具有能够（）、（）和传送数码的一种逻辑记忆元件，它分为（）和（）两种。

10、计数器是数字系统中能（）输入脉冲个数的数字电路。

它可用来（）、（）、（）。

11、卡诺图化简中，两个相邻最小项合并可消去（）个变量；八个相邻最小项合并可消去（）个变量12、CC7555集成电路由（）、（）和（）、放电管V以及（）组成。

13、集成施密特触发器由（）、（）、（）和（）四部分组成。

二、判断题（每小题1分，共20分）1、脉冲分压器中的加速电容Ci是使输出电压变化加快，以克服Co的延缓作用。

（）2、积分电路的输出延缓了输入的跳变部分。

（）3、双稳态电路在电源接通后，电路一定处于V1饱和，V2截止。

（）4、逻辑代数中的“加”和普通代数中的“加”完全一样。

（）5、TTL电路中，V6、V7对输入信号起箝位作用。

（）6、式子A+AB=A成立。

（）7、TTL电路实现了“与非”逻辑功能。

《数字电子电路》(本)模拟试卷1总分：100分时间：90分钟一、选择题(每小题3分，共36分)1.下列四个数屮与十进制数(163) 不相等的是__________ o(1)(A3) io (2) (10100011) 2(3) (000101100011 ) 8421BCD (4) (100100011) 82.将TTL与非门作非门使用，则多余输入端应做_____ 处理。

(1)全部接高电平(2)部分接高电平，部分接地(3)全部接地(4)部分接地，部分悬空3.由或非门构成的基本RS触发器，输入S、R的约束条件是______ c(1) SR二0 (2) SR二1 (3) S+R二0 (4) S+R二14.T触发器，在T二1时，加上时钟脉冲，则触发器_____ 。

(1)保持原态(2)置0 (3)置1 (4)翻转5.要使边沿触发型JK触发器具有Qn+】=页的功能，其输入信号必须满足( ) (1) J=K=0 (2) J=K=1 (3) J=l,K=0 ⑷ J=0,K=l6.用三个触发器构成一个五进制计数器，无效状态的个数为( )(1) 1 个(2) 2 个(3) 3 个(4) 4 个7.工作中既可以读出信息，又可写入信息的存储器称为____ o(1) ROM (2) RAM (3) PLA (4) EPROM8.一个ROM共有10根地址线，8根位线(数据输出线)，则其存储容量为_。

(1) 10X8 (2) 102X8 (3) 10X82(4) 2l0X89.rtl 555定时器构成的单稳态触发器，其输出脉冲宽度取决于_____ 。

(1)电源电压(2)触发信号幅度(3)触发信号宽度(4)外接R、C的数值10.逻辑函数F (ABC) =A+AC+BC的最简与或表达式为( )(1) F=A+C (2) F=A+B (3) F=A+B (4) F=A + C11.逻辑函数F=AC + BC的最小项表达式为( )(1) F(ABC)=》m(l，3, 6, 7) (2). F(ABC)=Xm(2, 3, 6, 7)(3) F(ABC)=》m(l，2, 6, 7) (4) F(ABC)=£m(h 4, 5, 6)12.触发器电路如图所示，当输入A=1时，次态等于( )二、（12分）下列逻辑电路能否实现所规定的逻辑功能？能实现者在括号内写“Y”，错的写 “N”。

1§7 脉冲与数字电路知识-习题【基础习题7.1】脉冲数字电路的特点1、处理数字信号的电路称为 电路。

数字电路有如下几个特点: 1.1、数字电路是实现 功能和进行各种数字运算的电路。

1.2、由于数字信号在 和数值上都是不连续的，它在电路中表现为信号的 ，或者电平的 两种状态。

1.3、若用二进制数"0"和"1"来代表两种状态一一低电平和 ，则数字信号便可用"0"和"1"组成的代码序列来表示。

因此，数字电路可把自然界中的物理量转换为 进制数，对这些物理量进行逻辑或数字运算。

2、数字电路中晶体管多工作在 状态。

由于数字信号只有"0"与"1"两种状态，故可用晶体管的"导通"(饱和)和"截止"这两种截然不同的状态来表征。

例如，用晶体管截止时输出的高电平(H)表示"1"，用晶体管 (饱和)时输出的低电平(L)表示"0"。

3、数字电路工作时只要求能可靠地区分"0"或"1"两种状态，这比模拟电路中要求电压应准确地是多少要容易实现得多，即数字电路对精度要求比模拟电路低，故适于 化。

4、数字电路还有抗干扰能力 、功耗低、速度快等优点。

5、脉冲信号是指在短促时间内电压或电流发生突然 的信号。

所谓"短促"时间没有严格的定义，一般认为，如果电压或电流发生突变的时间可以与电路中的过渡过程时间相比拟，就可以认为是"脉冲"。

6、在计算机中，突变时间常以 秒(S μ，S 610-)、纳秒(ns 、S 910-秒)计。

S S 6101-=μ，S S 9101n -= 7、通常将产生或变换脉冲波形的电路称为 电路。

8、当数字信号在"0"和"1"两种状态之间快速变换时，数字电路将输出一系列脉冲波。

《脉冲数字电路》试卷B适用专业：考试时间：120分钟考试形式：闭卷满分：100分一、填空题（共25分，每空1分）1、某门电路输出高电平最小值为V OH（min），输入高电平最小值为V IH（min），则其输入高电平时的噪声容限为，若输出低电平最大值为V OL（max），输入低电平最大值为V I L（max），则其输入低电平时的噪声容限为。

2、n变量的逻辑函数有个最小项，任意两个最小项的乘积为，全体最小项之和为。

3、用四个触发器组成的计数器最多应有个有效状态，若要构成十二进制计数器，最少用个触发器，它有个无效状态。

4、JK触发器的特性方程是Q N+1= 。

5、有符号二进制数1011010的反码为，补码为。

（3FF）16=（）2=（）10=（）BCD6、任何一个时序逻辑电路，我们都可以用、和三个方程来表述其电路功能。

7、译码器有N个输入信号和M个输出信号，若为全译码器，则N与M的关系是。

3-8译码器74LS138译码输出低电平有效，若输入为A2A1A0=100，则输出为。

8、在TTL门电路的一个输入端与地之间接一个10KΩ电阻，则相当于在该输入端输入电平；在CMOS门电路的输入端与电源之间接一个1KΩ电阻，相当于在该输入端输入电平。

9、能够实现“线与”的TTL门电路叫，能够实现“线与”的CMOS门电路叫。

10、晶体管用作开关时总是工作在状态或状态。

二、化简题（共15分，每小题5分）1、已知某函数F =（B′+（A+CD′）′）（AB+（CD′）′），试将其化成最小项之和的形式。

2、试用卡诺图化简具有约束的逻辑函数Y = AB′C′+ ABC+ A′B′C + A′BC′，约束条件是A′B′C′ + A′BC = 0 。

3、已知某辑函数Y = （AC + B ）（AB′+ C），试求Y′。

三、画图题（共20分）1、已知边沿触发的D触发器输入信号和时钟信号波形如下图所示，试画出输出端Q和Q′的电压波形。

脉冲与数字电路——模拟试题五及答案脉冲与数字电路试题第五套⼀、单选题(每题1分)1. TTL 与⾮门的关门电平为0.8V ，开门电平为2V ，当其输⼊低电平为0.4V ，输⼊⾼电平为3.5V 时，其输⼊⾼电平噪声容限为( )。

A 1.1 VB 1.3VC 1.2VD 1.5V2. 串⾏加法器的进位信号采⽤（）传递，并⾏加法器的进位信号采⽤（）传递。

A 超前，逐位B 逐位，超前C 逐位，逐位D 超前，超前3. 如果晶体三极管⼯作于饱和区则该管( )。

A 发射结正向偏置，集电结反向偏置B 发射结正向偏置，集电结正向偏置C 发射结反向偏置，集电结正向偏置D 发射结反向偏置，集电结反向偏置4. 下列逻辑函数中不相等的是（）。

A ．CB B AC B B A ?=+ B ．))((C B B A C B B A ++=+ C ．C B B A C B B A +++=+D ．BC B A C B B A +=+5. ⽯英晶体多谐振荡器的主要优点是( )。

A 电路简单B 频率稳定度⾼C 振荡频率⾼D 振荡频率低6. 减少三极管的饱和深度可提⾼⼯作速度，为此在下列条件中正确的措施是( )。

A 增⼤IB B 减⼩IcC 减少U BCD 增⼤β7. 与⼋进制数 (47.3)8 等值的数为：（）A. (100111.11)2B. (27.6)16C. (27.3 )16D. (100111.110)28. 硅⼆极管导通和截⽌的条件是( )。

A U F > 0.7V ， U F < 0.5VB U F > 0.5V ，U F < 0.7VC U F > 0.7V ， U F < 0.7VD U F > 0.5V ，U F < 0.5V9. 半导体中有两种载流⼦，分别是( )。

A 原⼦和中⼦B 电⼦和空⽳C 电⼦和质⼦D 电⼦和离⼦10. 若已知AC AB C A B A =+=+,，则（）A ． B=C = 0B ． B=C =1 C ． B=CD ． B ≠C 11. 下列数中,最⼤的数是（）。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电路试卷及答案(一)一、填空题(每空1分，共5分)1、CMOS与非门的未用输入端应连接到逻辑( 1 )电平或者输入信号连接端上。

2、DAC的功能是将( 数字)输入成正比地转换成模拟输出。

4 EPROM可存储一个( 9 )输入4输出的真值表。

⨯3、5124、74X163的RCO输出有效条件是：仅当使能信号( ENT )有效，并且计数器的状态是15。

5、已知二进制原码为( 001101) 2 , 问对应的8-bit的补码为( 00001101 )2、二、单项选择题：从以下题目中选择唯一正确的答案。

(每题2分，共10分)1、八路数据分配器的地址输入端有( B )个。

A、 2B、3C、 4D、 52、以下描述一个逻辑函数的方法中( C )只能唯一表示。

A、表达式B、逻辑图C、真值表D、波形图3、实现同一功能的Mealy型同步时序电路比Moore型同步时序电路所需要的( B )。

A、状态数目更多B、状态数目更少C、触发器更多D、触发器更少4、使用移位寄存器产生重复序列信号“1000001”，移位寄存器的级数至少为( D )。

A、 2B、3C、 4D、55、下列各逻辑函数式相等，其中无静态冒险现象的是( D )。

A、F=B’C’+AC+A’BB、F=A’C’+BC+AB’C、F=A’C’+BC+AB’+A’BD、F=B’C’+AC+A’B+BC+AB’+A’C’三、组合电路分析：(共10分)B=BC 最简和之积表达式。

(4分) 解：F+A'BC'+AB=1、求逻辑函数F(2)、已知逻辑函数F=W+XZ+XY，请写出与该函数对应的最小项列表表达式：F=ΣWXYZ( ) (3分)F=ΣWXYZ( 5，6，7，8，9，10，11，12，13，14，15 )数字电路试卷及答案(二)一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

《脉冲与数字电路》试题二（满分100分）一、填空题（每空1分，共40分）1、脉冲是指存在时间极短的（电压）或（电流）的波形。

在脉冲数字电路中，常用的是（矩形）脉冲。

2、电容器充放电过程中，充放电的快慢取决于RC的大小。

RC大，则充放电进行的（慢）；RC小，则充放电进行的（快）。

3、二极管和三极管都具有（开关）特性。

利用二极管的单向导电性，可将其作为（开关）使用。

处于开关状态下的晶体管，其工作点在（饱和）区和（截止）区之间跳动。

4、（反相器）是最基本的开关电路，它的特点是输出信号和输出信号反相。

5、触发器是数字电路的一种基本（逻辑）单元，它能够（存储）一位二进制的信息。

它应具备如下功能：有两个（稳态），在输入信号的作用下，它可以置于（“0”）态，也可以置于（“1”）态；它还必须具有（记忆）功能。

6、对于同步RS触发器，用作计数器时，触发器会发生多次翻转，即出现（空翻）现象。

7、TTL电路的电压传输特性分为（截止区）、（线性区）、（过渡区）和（饱和区）四个阶段。

8、时序电路逻辑功能的特点是：电路任意时刻的输出信号不仅与当时的（输入信号）有关，还与电路原来的状态有关。

9、寄存器是具有能够（接收）、（暂存）和传送数码的一种逻辑记忆元件，它分为（数码寄存器）和（移位寄存器）两种。

10、计数器是数字系统中能（累计）输入脉冲个数的数字电路。

它可用来（计数）、（定时）、（分频）。

11、卡诺图化简中，两个相邻最小项合并可消去（一）个变量；八个相邻最小项合并可消去（三）个变量12、CC7555集成电路由（电阻分压器）、（电压比较器）和（基本RS触发器）、放电管V以及（输出缓冲级）组成。

13、集成施密特触发器由（输入级）、（中间级）、（反相级）和（输出级）四部分组成。

二、判断题（每小题1分，共20分）1、脉冲分压器中的加速电容Ci是使输出电压变化加快，以克服Co的延缓作用。

（T）2、积分电路的输出延缓了输入的跳变部分。

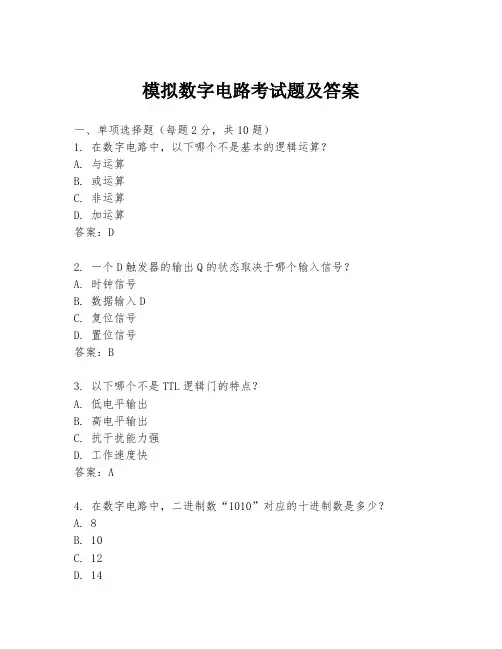

模拟数字电路考试题及答案一、单项选择题（每题2分，共10题）1. 在数字电路中，以下哪个不是基本的逻辑运算？A. 与运算B. 或运算C. 非运算D. 加运算答案：D2. 一个D触发器的输出Q的状态取决于哪个输入信号？A. 时钟信号B. 数据输入DC. 复位信号D. 置位信号答案：B3. 以下哪个不是TTL逻辑门的特点？A. 低电平输出B. 高电平输出C. 抗干扰能力强D. 工作速度快答案：A4. 在数字电路中，二进制数“1010”对应的十进制数是多少？A. 8B. 10C. 12D. 14答案：B5. 一个4位二进制计数器能够计数的最大值是多少？A. 15B. 16C. 17D. 18答案：B6. 以下哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 逻辑门答案：D7. 在数字电路中，以下哪个不是异步通信的特点？A. 数据传输速度慢B. 需要同步信号C. 每个数据帧包含同步信息D. 传输可靠性高答案：B8. 一个3-8译码器有多少个输入端和输出端？A. 3个输入，8个输出B. 8个输入，3个输出C. 3个输入，3个输出D. 8个输入，8个输出答案：A9. 在数字电路中，以下哪个不是组合逻辑电路的特点？A. 输出只依赖于当前输入B. 输出不依赖于电路状态C. 电路中包含存储元件D. 电路的输出是确定的答案：C10. 以下哪个不是数字电路中的时序逻辑电路？A. 计数器B. 移位寄存器C. 触发器D. 逻辑门答案：D二、填空题（每题2分，共5题）1. 在数字电路中，一个基本的与门电路有__个输入端和__个输出端。

答案：2，12. 一个4位二进制计数器的计数范围是从__到__。

答案：0000，11113. 在数字电路中，一个D触发器的输出Q在时钟信号的上升沿时，会__输入D的状态。

答案：保持4. 在数字电路中，一个3-8译码器的输出端在没有输入信号时，所有输出端的状态是__。

答案：高电平5. 在数字电路中，一个异步通信系统在数据帧的开始和结束处通常会添加__字符。

浙江大学《脉冲与数字电路》2006—2007学年第二学期期末考试卷（A ）一、填空题：（每空1分，共20分）1、脉冲是一种 极短的电压或电流的波形。

2、RC 电路可组成耦合电路、 和 等。

3、利用二极管的 可作为开关元件，即二极管导通，相当于开关 ，二极管截止，相当于开关 。

4、逻辑代数最基本的运算有： 、 、 。

5、逻辑函数的化简方法主要有： 、 。

6、除了人们熟知的十进制数之外，数字电路中还采用 进制数、 进制数和 进制数等。

7、十进制整数转化成二进制整数的方法是：连除 取余数。

8、寄存器是能够接收、暂存和传递数码的一种逻辑记忆元件，它分 和 两种类型。

9、计数器按计数过程中计数器数值的增减来分，可分为 计数器、 计数器和 计数器。

二、判断题：（对的打√，错的打×。

每题1分，共10分）1、在周期性出现的脉冲波形中，两个相邻脉冲波形对应点之间的时间称脉冲周期T 。

（ ）2、RC 电路是利用电容器两端电压不能突变的特性和电容器充放电特性而工作的。

（ ）3、晶体管作为开关使用是工作在放大或截止状态。

（ ）4、与门的逻辑表达式为Y=A+B 。

（ ）5、非门的逻辑功能为：输入低电平时，输出为高电平；输入高电平时，输出为低电平。

（ ）6、逻辑电路中，一律用“1”表示高电平，用“0”表示低电平。

（ ）7、译码电路能将输入的二进制代码转换成对应的某个特定信息。

（ ）8、计数器计数前不需要清零。

（ ）9、寄存器是组合逻辑电路。

（ ）10、与逐次渐近型A/D 转换器相比，双积分型A/D 转换器的转换速度较快，但抗干扰能力较弱。

（ ） 三、选择题：（每题2分，共30分）1、脉冲下降时间t f 是脉冲从幅值的（ ）处下降到幅值的（ ）处所需时间。

A ．80% B. 20% C. 90% D. 10%2、用万用表测量电子线路中晶体管的Vce ≈+Vcc ，则该管处于（ ）状态。

A ．放大 B. 饱和 C. 截止 D. 短路3、为了避免脉冲分压器输出寄生电容引起的波形失真，应在脉冲分压器电路中加入（ ）。

数字电路第一章数字电路习题集和答案第一章绪论练习题一、选择题1.以下代码中为无权码得为。

A、 8421BCD码B、 5421BCD码C、余三码D、格雷码2.以下代码中为恒权码得为。

A、8421BCD码B、 5421BCD码C、余三码D、格雷码3.一位十六进制数可以用位二进制数来表示。

A、１B、２C、４D、 164.十进制数25用8421BCD码表示为。

A、10 101B、0010 0101C、100101D、101015.在一个8位得存储单元中,能够存储得最大无符号整数就是。

A、(256)10 B、(127)10C、(FF)16D、(255)106.与十进制数(53、5)10等值得数或代码为。

A、(0101 0011、0101) 8421BCDB、(35、8)16C、(110101、1)2D、(65、4)87.矩形脉冲信号得参数有。

A、周期B、占空比C、脉宽D、扫描期8.与八进制数(47、3)8等值得数为:A、 (100111、011)2B、(27、6)16C、(27、3)16D、 (100111、11)29、常用得B C D码有。

A、奇偶校验码B、格雷码C、8421码D、余三码10.与模拟电路相比,数字电路主要得优点有。

A、容易设计B、通用性强C、保密性好D、抗干扰能力强11.把10010110 B二进制数转换成十进制数为( )A、 150B、 96C、82D、 15912.将4FBH转换为十进制数( )A、 1BB、 1BC、 1D、 113.将数1101、11B转换为十六进制数为( )A、D、CHB、 15、3HC、 12、EHD、 21、3H14.将十进制数130转换为对应得八进制数:A、202B、 82C、 120D、 23015.分别用842lBCD码表示(10011000)2为( )A、230B、 98C、 980D、 120二、判断题(正确打√,错误得打×)1、方波得占空比为0、5。

«数字电子技术基础»综合练习题（第1套）一、填空题(本题30分)1．逻辑代数的基本运算有、、三种。

2．组合逻辑电路的特点是：任意时刻的输出仅取决于该时刻的状态，而与的状态无关。

3．计数器不仅可用于对时钟脉冲进行，还广泛地用于、；根据计数器中各触发器翻转的先后次序分类，可以分成和计数器。

4．请完成下列数制的转换（117）8=（）2；（A5）16=（）8；（25）10=（）2；（110010）2=（）105．二~十进制码又称码，它是用组成的一组代码来表示0~9十个数字，而代码之间则为关系，如：（01000110）8421BCD=（）106．四位双向移位寄存器T4194的功能表见表1.6所示，当DR=0、S1=S2=1时，电路实现功能；要实现左移功能，应使。

表1.6 Array7. JK触发器的特性方程为Q n+1= , D触发器的特性方程为Q n+1= 。

8．图1.8为用JK触发器组成的移位寄存器，设电路的初态Q3Q2Q1Q0为1010，U I=“1”，问经过2个脉冲作用后，Q3Q2Q1Q0= ，第四个脉冲CP过后，Q3Q2Q1Q0= 。

图 1.89．电路如图1.9,F1= , F2= ,F3= , F4= .图 1.910．F=AB+C（D+E），则其对偶式是。

二、将下面各题化简成最简与或表达式（本题15分，每小题5分）1.用公式化简Y1=BDA+∙+ADB2.Y2（A,B,C,D）=Σm(0,4,6,8,13)+Σd(1,2,3,9,10,11)3.Y3见图2.3。

图2.3三、组合电路设计（本题10分）试用74LS151八选一数据选择器设计一个判断电路，判断四位二进制数A3A2A1A0能否被3整除。

四、作图题（共15分）写出图 4.1电路的函数表达式，画出输出端的波形。

Q n+1=图 4.1五、（本题15分）分析电路5.1计数器电路的功能，分别画出当M=0和M=1时的状态转换图，说明电路的进制，T4160是同步十进制加法计数器。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是：、、。

３、有N 个变量组成的最小项有个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有字，字长_____位，地址线根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y=。

9、如图所示逻辑电路的输出Y=。

10、已知Y=D AC BC B A ++，则Y =，Ｙ／＝。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABD（２）(1,3,4,9,11,12,14,15)(5,6,7,13)Y=∑+∑m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPA B C D CrQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

《数字电路》第一章测试题班级： 姓名： 学号 ： 成绩：一、填空题（每空1分，共30分）1. 模拟信号与数字信号的区别是：模拟信号的时间是 的，数值是 的；数字信号 的时间是 的，数值是 的。

2. 一般地，数字信号的高电平用逻辑 表示，低电平用逻辑 表示。

3. 常见的脉冲波形有 、 、 。

4. 脉冲波形的上升时间和下降时间的单位是 。

某矩形波的周期T = 0.05s ，那么它的频 率是 。

某矩形波的周期T = 0.02s ，脉宽t w = 0.005s ，那么它的占空比D = 。

5. 逻辑电路是输入和输出有 关系的多输入 输出的 电路。

6．二进制数只有 和 两个数码，其计数的基数是 。

7. (10110010)2=( )10=( )16。

(39)10=（ 2=( )16。

(25)10=（ ）8421BCD 。

(0111 1000)8421BCD =（ ）10。

8. 连续异或1985个1的结果是 。

9. 某16个输入信号的编码器，至少有 位二进制输出信号。

10. 写出A+AB 的最简表达式： 。

写出A+A C 的最简表达式： 。

11. 把某一信息转换为特定二进制代码的过程称为 ，能实现这一功能的电路叫做 。

二、单项选择题（每小题2分，共30分）1. 已知逻辑表达式F AB AC BC =++ , 与它功能相等的函数表达式为( ) A. F AB = B. F AB C =+ C. F AB AC =+ D. F AB BC =+2. 与逻辑函数D C B A F +++= 功能相等的表达式为( )A ． D CB A F +++=B ． DC B A F +++=C ．D C B A =F D ．D +C +B A F= 3．对于图2所示的波形,其反映的逻辑关系是( )A．与 B．异或 C．同或 D．无法判断图24. 逻辑电路的信号有两种状态：一种是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于“1”和“0”下列说法正确的是( )A．“1”表示电压为1伏，“0”表示电压为0伏B．“1”表示电压为大于或等于1伏，“0”表示电压一定为0伏C．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连5. 走廊里有一盏灯，在走廊的两端各有一个开关，我们希望无论哪一个开关接通都能使电灯点亮，那么设计的电路应为( )A．“或”门电路B．“与”门电路C．“非”门电路 D．以上答案均可6．将发光二极管制成条状，再按一定的方式连接成"8"即构成（）A. LED数码管B. 荧光显示器C. 液晶显示器D. LED屏7. 如图3是一个三输入端复合门电路，当C端输入“1”，且要求输出端Y输出的也为“1”，则A、B端输入的是( )图3A．0和0 B．0和1 C．1和0 D．1和18. 在如图4所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为( )图4A．1和0 B．0和1C．1和1 D．0和09. 请根据下面所列的真值表，从四幅图中选出与之相对应的一个门电路( )输入输出A B Y00101110111010. 下面属于基本逻辑门电路的是（）A. 与非门B. 或非门C. 异或门D. 以上都不是11．与模拟电路相比，下面不是数字电路主要的优点的是（）A.容易设计B.输出功率大C.便于集成化D.抗干扰能力强12. 下列关于组合逻辑电路的描述正确的是（）A、电路中含记忆单元。
