脉冲与数字电路——模拟试题一及答案

The way to grow is to know how to shut up and work hard, to be low-key and humble, to learn to be strong, and to be the person you want to be in every cherished day.（WORD文档/A4打印/可编辑/页眉可删）数字电路面试题及答案同步电路和异步电路的区别是什么？（仕兰微电子）异步电路主要是组合逻辑电路，用于产生地址译码器、ＦＩＦＯ或ＲＡＭ的读写控制信号脉冲，但它同时也用在时序电路中，此时它没有统一的时钟，状态变化的时刻是不稳定的，通常输入信号只在电路处于稳定状态时才发生变化。

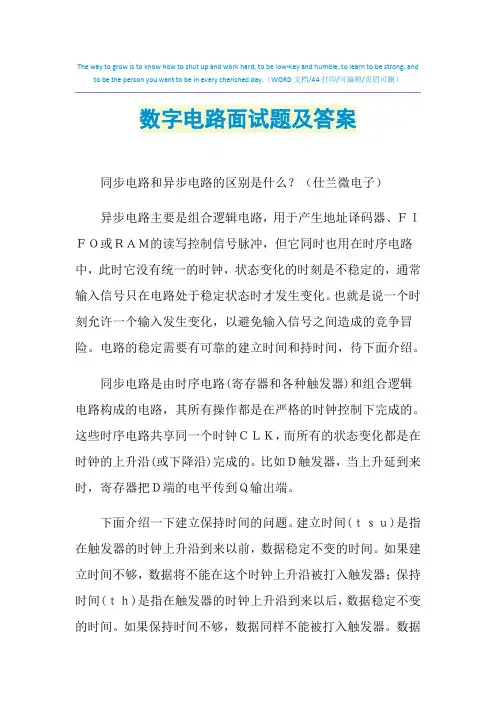

也就是说一个时刻允许一个输入发生变化，以避免输入信号之间造成的竞争冒险。

电路的稳定需要有可靠的建立时间和持时间，待下面介绍。

同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路，其所有操作都是在严格的时钟控制下完成的。

这些时序电路共享同一个时钟ＣＬＫ，而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

比如Ｄ触发器，当上升延到来时，寄存器把Ｄ端的电平传到Ｑ输出端。

下面介绍一下建立保持时间的问题。

建立时间(ｔｓｕ)是指在触发器的时钟上升沿到来以前，数据稳定不变的时间。

如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间(ｔｈ)是指在触发器的时钟上升沿到来以后，数据稳定不变的时间。

如果保持时间不够，数据同样不能被打入触发器。

数据稳定传输必须满足建立时间和保持时间的要求，否则电路就会出现逻辑错误。

在同步电路设计中一般采用D触发器，异步电路设计中一般采用Latch2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系组合电路与时序电路区别组合逻辑电路是具有一组输出和一组输入的非记忆性逻辑电路，它的基本特点是任何时刻的输出信号状态仅取决于该时刻各个输入信号状态的组合，而与电路在输入信号作用前的状态无关。

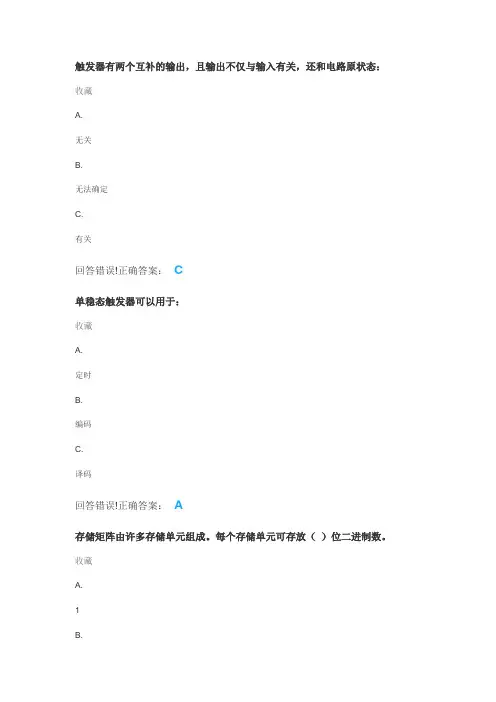

触发器有两个互补的输出，且输出不仅与输入有关，还和电路原状态：收藏A.无关B.无法确定C.有关回答错误!正确答案： C单稳态触发器可以用于：收藏A.定时B.编码C.译码回答错误!正确答案： A存储矩阵由许多存储单元组成。

每个存储单元可存放（）位二进制数。

收藏A.1B.4C.2回答错误!正确答案： An个逻辑变量，共有（）个最小项。

收藏A.2的n次方B.nC.2n回答错误!正确答案： A二进制计数器每经一级触发器，输出脉冲的频率：收藏A.降低一倍B.不会改变C.增大一倍回答错误!正确答案： A（）电路，具有回差，抗干扰强。

收藏A.单稳态触发器B.多谐振荡器C.施密特触发器回答错误!正确答案：C（）电路可用于幅度的鉴别。

收藏A.施密特触发器B.单稳态触发器C.多谐振荡器回答错误!正确答案： AD/A转换器是可以实现（）转换的电路。

收藏A.数字信号向模拟信号B.模拟信号向数字信号C.数字信号向二进制信号回答错误!正确答案： ARS触发器的触发输入信号之间：收藏A.无约束B.有约束C.无法确定回答错误!正确答案：B当JK触发器的J＝K＝1时，所构成的触发器为：收藏A.置0型的触发器B.置1型的触发器C.翻转型的触发器回答错误!正确答案：C半导体存储器可以用来存放数据、资料等（）信息。

收藏A.10进制B.12进制C.2进制回答错误!正确答案： C存储器的存储容量是指所包含的：收藏A.存储器字长B.所存放的字数C.总存储单元数回答错误!正确答案： C若要对100个信息进行编码，则在输出端至少需要（）位二进制代码。

收藏A.4B.100C.7回答错误!正确答案： C 1kB的存储器存储容量＝：收藏A.1024×1B.1024×8C.1024×2回答错误!正确答案： B 触发器具有：收藏A.没有记忆功能B.记忆功能，可存储一位二进指数C.记忆功能，可存储2位二进指数回答错误!正确答案： B最简与或式是指逻辑表达式中的：收藏A.乘积项（与项）最少，且每个乘积项中变量的个数最少。

《数字电子技术》模拟题一,选择题1.下列选项中,叙述不正确的是().A.接入滤波电容引入是消除竞争冒险的方法之一.B.引入选通脉冲不能消除竞争冒险.C.修改逻辑设计,增加冗余项是常用的消除竞争冒险的方法.D.化简电路,减少逻辑器件数目,不能消除竞争冒险.[答案]:B2.下列选项中,叙述不正确的是().A.任意两个不同的最小项之积,值恒为0.B.RAM的特点是一旦停电,所存储的内容不会丢失.C.在逻辑代数中,常用的逻辑运算是与非,或非,与或非,异或等.D.单向导电特性是半导体二极管最显著的特点.[答案]:B3.要产生10个顺序脉冲,若用四位双向移位寄存器CT74LS194来实现,需()片.A.3B.4C.5D.10[答案]:A4.余3码10001000对应的2421码为().A.1010101B.10000101C.10111011D.11101011[答案]:C5.8位移位寄存器,串行输入时经()个脉冲后,8位数码全部移入寄存器中.A.1B.2C.4D.8[答案]:D6.A+BC=().A.A+BB.A+CC.(A+B)(A+C)D.B+C[答案]:C7.EEPROM是指().A.随机读写存储器B.一次编程的只读存储器C.可擦可编程只读存储器D.电可擦可编程只读存储器[答案]:D8.下列说法正确的是()A.JK之间有约束B.主从JK触发器的特性方程是CP上升沿有效.C.主从JK触发器没有空翻现象D.JK之间没有约束[答案]:C9.要使JK触发器在时钟作用下的次态与现态相反,JK端取值应为().A.JK=00B.JK=01C.JK=10D.JK=11[答案]:D10.n位触发器构成的扭环形计数器,其无关状态数有()个.A.2n-nB.2n-2nC.2nD.2n-1[答案]:B11.N个触发器可以构成能寄存()位二进制数码的寄存器.A.NB.N+1C.N-1D.2N[答案]:A12.OC门在使用时须在()之间接一个电阻.A.输出与地B.输出与电源C.输出与输入D.输入与电源[答案]:B13.当用专用输出结构的PAL设计时序逻辑电路时,必须还要具备有().A.触发器C.MOS管D.电容[答案]:A14.欲将容量为128×8的RAM扩展为1024×8,则需要控制各片选端的辅助译码器的输出端数为().A.1B.2C.3D.8[答案]:D15.若在编码器中有50个编码对象,则要求输出二进制代码位数为()位.A.5B.6C.10D.50[答案]:B16.存储8位二进制信息要()个触发器.A.4B.8C.2D.16[答案]:B17.触发器有两个稳态,存储8位二进制信息要()个触发器.A.2B.8C.16D.32[答案]:B18.随机存取存储器RAM中的内容,当电源断掉后又接通,存储器中的内容().A.不确定B.保持不变C.全部为0D.全部改变[答案]:A19.只读存储器ROM在运行时具有()功能.A.读/无写B.读写D.无读/无写[答案]:A20.随机存取存储器具有()功能.A.读/写B.无读/写C.只读D.只写[答案]:A21.求一个逻辑函数F的对偶式,不可将F中的().A.”·”换成”+”,”+”换成”·”B.原变量换成反变量,反变量换成原变量C.变量不变D.常数中”0”换成”1”,”1”换成”0”[答案]:B22.欲设计0,1,2,3,4,5,6,7这几个数的计数器,如果设计合理,采用同步二进制计数器,最少应使用()级触发器.A.2B.3C.4D.8[答案]:B23.对于四位二进制译码器,其相应的输出端共有().A.4个B.16个C.8个D.10个[答案]:B24.函数F(A,B,C)=AB+BC+AC的最小项表达式为().A.(A,B,C)=∑m(3,5,6,7)B.F(A,B,C)=∑m(0,2,3,4C.F(A,B,C)=∑m(0,2,4)D.F(A,B,C)=∑m(2,4,6,7)[答案]:C25.在何种输入情况下,”或非”运算的结果是逻辑1.()A.全部输入是0B.全部输入是1C.任一输入为0,其他输入为1D.任一输入为1[答案]:A26.把一个五进制计数器与一个四进制计数器串联可得到()进制计数器.A.9B.20C.4D.5[答案]:B27.一个容量为512×1的静态RAM具有().A.地址线9根,数据线1根B.地址线1根,数据线9根C.地址线512根,数据线9根D.地址线9根,数据线512根[答案]:A28.以下参数不是矩形脉冲信号的参数().A.周期B.占空比C.脉宽D.扫描期[答案]:D29.相同为”0”不同为”1”它的逻辑关系是().A.异或逻辑B.与逻辑C.或逻辑D.同或逻辑[答案]:A30.下列四种类型的逻辑门中,可以用()实现三种基本运算.A.与门B.或门C.非门D.与非门[答案]:D31.下列说法正确的是()A.多谐振荡器有两个稳态B.多谐振荡器有三个稳态C.多谐振荡器有一个稳态和一个暂稳态D.多谐振荡器有两个暂稳态[答案]:D32.555定时器的阈值为().A.1/3VCCB.2/3VCCC.1/3VCC和2/3VCCD.1/3VCC和VCC[答案]:C33.555定时器构成施密特触发器时,其回差电压为().A.VCCB.1/2VCCC.2/3VCCD.1/3VCC[答案]:D34.十进制数25用8421BCD码表示为().A.10101B.00100101C.100101D.10101[答案]:B35.余3码01111001对应的8421BCD码为:()A.1000110B.111001C.1100110D.10011100[答案]:A36.常用的BCD码有().A.奇偶校验码B.格雷码C.ASCII码D.余三码[答案]:D37.要构成容量为4K×8的RAM,需要()片容量为256×4的RAM.A.2B.4C.8D.32[答案]:D38.由n个变量构成的最大项,有()种取值组合使其值为1.A.nB.2nC.2nD.2n-1[答案]:D39.当逻辑函数有n个变量时,共有()个变量取值组合?A.nB.2nC.n2D.2n[答案]:D40.某RAM有8位数据线,13位地址线,则其存储容量为().A.4KBB.8KBC.16KBD.64KB[答案]:B41.以下表达式中符合逻辑运算法则的是().A.C·C=C2B.1+1=10C.0<1D.A+1=1[答案]:D42.为了实现某种逻辑运算关系,其实现方法有多种多样,其中历史上曾经用到的有以下几种方式,但实现的空间密度最小,能耗最低,能得到普及应用的实现方式是().A.机械式B.电磁式C.分立元件式D.集成电路[答案]:D43.若要设计一个脉冲序列为1101001110的序列脉冲发生器,应选用()个触发器.A.2B.3C.4D.10[答案]:C44.下列门电路属于双极型的是().A.OC门C.NMOSD.CMOS[答案]:A45.设计一个模10计数器需要()个触发器.A.3B.4C.6D.10[答案]:B46.某台计算机的内存储器设置有32位的地址线,16位并行数据输入/输出端,试计算它的最大存储量是:()A.32GB.64GC.128GD.16G[答案]:B47.设计一个四位二进制码的奇偶位发生器(假定采用偶检验码),需要()个异或门.A.2B.3C.4D.5[答案]:B48.下列属于有权码的是().A.2421码B.余3循环码C.格雷码D.ASCⅡ码[答案]:A49.下列逻辑门中,()可以实现三种基本运算.A.与门B.或门C.非门D.与或非门[答案]:D50.当用异步I/O输出结构的PAL设计逻辑电路时,它们相当于().A.组合逻辑电路B.时序逻辑电路D.数模转换器[答案]:A51.一位十六进制数可以用()位二进制数来表示.A.1B.2C.4D.16[答案]:C52.有一个4位的D/A转换器,设它的满刻度输出电压为10V,当输入数字量为1101时,输出电压为().A.4VB.8.125VC.6.25VD.9.375V[答案]:B53.下列各门电路中,()的输出端可直接相连,实现线与.A.一般TTL与非门B..集电极开路TTL与非门C..一般CMOS与非门D.一般TTL或非门[答案]:B54.实现两个四位二进制数相乘的组合电路,应有()个输出函数.A.8B.9C.10D.11[答案]:A55.函数F=AB+BC,使F=1的输入ABC组合为()A.ABC=110B.ABC=101C.ABC=010D.ABC=000[答案]:A56.十六路数据选择器的地址输入(选择控制)端有()个.A.16B.2C.4D.8[答案]:C57.下列不属于数字逻辑函数的表示方法的是().A.真值表B.占空比C.逻辑表达式D.逻辑图[答案]:B58.下面几种逻辑门中,可以用作双向开关的是().A.CMOS传输门B.OD门C.异或门D.三态门[答案]:A59.四个触发器组成的环行计数器最多有()个有效状态A.4B.16C.8D.6[答案]:B60.一只四输入端或非门,使其输出为1的输入变量取值组合有()种.A.8B.15C.7D.1[答案]:B61.以下各电路中,()可以完成延时功能.A.多谐振荡器B.单稳态触发器C.施密特触发器D.石英晶体多谐振荡器[答案]:B62.表示任意两位无符号十进制数需要()二进制数.A.6B.7C.8D.9[答案]:B63.在一个8位的存储单元中,能够存储的最大无符号整数是().A.(256)10B.(127)10C.(128)10D.(255)10[答案]:D64.五个D触发器构成环形计数器,其计数长度为().A.5B.10C.15D.20[答案]:A65.利用异步清零端构成N进制加法计数器,则应将()所对应的状态译码后驱动清零控制端.A.NB.N-1C.N+1D.0[答案]:A66.电平异步时序逻辑电路不允许两个或两个以上输入信号().A.同时为0B.同时为1C.同时改变D.同时作用[答案]:C67.4线-16线译码器有()输出信号.A.1B.4C.8D.16[答案]:D68.8线—3线优先编码器的输入为I0—I7,当优先级别最高的I7有效时,其输出的值是().A.111B.10C.0D.101[答案]:C69.在何种输入情况下,”与非”运算的结果是逻辑0.()A.全部输入是0B.任一输入是0C.仅一输入是0D.全部输入是1[答案]:D70.补码1.1000的真值是().A.1.0111B.-1.0111C.-0.1001D.-0.1000[答案]:D71.下列选项中,()不是单稳态触发器的特点.A.有一个稳定状态,有两个暂稳状态.B.暂稳状态维持一段时间后,将自动返回稳定状态.C.暂稳状态时间的长短与触发脉冲无关,仅决定于电路本身的参数.D.在外来触发脉冲的作用下,能够由稳定状态翻转到暂稳状态. [答案]:A72.多谐振荡器可产生().A.正弦波B.矩形脉冲C.三角波D.锯齿波[答案]:B73.多谐振荡器有().A.两个稳定状态B.一个稳定状态,一个暂稳态C.两个暂稳态D.记忆二进制数的功能[答案]:C74.多谐振荡器与单稳态触发器的区别之一是().A..前者有2个稳态,后者只有1个稳态B..前者没有稳态,后者有2个稳态C.前者没有稳态,后者只有1个稳态D.两者均只有1个稳态,但后者的稳态需要一定的外界信号维持[答案]:C75.一个触发器可记录一位二进制代码,它有()个稳态.A.0B.2C.1D.4[答案]:B76.卡诺图上变量的取值顺序是采用()的形式,以便能够用几何上的相邻关系表示逻辑上的相邻.A.二进制码B.循环码C.ASCII码D.十进制码[答案]:B77.标准或-与式是由()构成的逻辑表达式.A.与项相或B.最小项相或C.最大项相与D.或项相与[答案]:B78.逻辑函数的表示方法中具有唯一性的是().A.真值表B.表达式C.逻辑图D.状态图[答案]:A79.用卡诺图化简包含无关条件的逻辑函数时,对无关最小项().A.不应考虑B.令函数值为1C.令函数值为0D.根据化简的需要令函数值为0或者1[答案]:D80.时序逻辑电路的一般结构由组合电路与()组成.A.全加器B.存储电路C.译码器D.选择器[答案]:B二,判断题1.”0”的补码只有一种形式.[答案]:T2.构成一个7进制计数器需要3个触发器[答案]:T3.8421码1001比0001大.[答案]:T4.A/D转换器的功能是将数字量转换成模拟量.[答案]:F5.A+AB=A+B[答案]:F6.CMOS与非门的未用输入端应连在高电平上.[答案]:T7.D触发器的特性方程为Qn+1=D,与Qn无关,所以它没有记忆功能.[答案]:F8.Mealy型时序电路:电路输出是输入变量与触发器状态的函数.[答案]:T9.输出与输入有直接的关系,输出方程中含输入变量的是Moore型时序电路.[答案]:F10.在同步时序电路的设计中,若最简状态表中的状态数为2N,而又是用N级触发器来实现其电路,则不需检查电路的自启动性.[答案]:T11.利用反馈归零法获得N进制计数器时,若为异步置零方式,则状态SN只是短暂的过渡状态,不能稳定而是立刻变为0状态.[答案]:T12.PAL的每个与项都一定是最小项.[答案]:F13.PAL和GAL都是与阵列可编程,或阵列固定.[答案]:T14.PROM不仅可以读,也可以写(编程),则它的功能与RAM相同.[答案]:F15.PROM的或阵列(存储矩阵)是可编程阵列.[答案]:T16.ROM的每个与项(地址译码器的输出)都一定是最小项.[答案]:T17.ROM和RAM中存入的信息在电源断掉后都不会丢失.[答案]:F18.RS触发器的输出状态QN+1与原输出状态QN无关.[答案]:F19.八进制数(8)8比十进制数(8)10小.[答案]:F20.Moore型时序电路:电路输出仅仅是触发器状态的函数.[答案]:T21.RAM由若干位存储单元组成,每个存储单元可存放一位二进制信息. [答案]:T22.电平异步时序逻辑电路反馈回路之间的竞争可能导致错误的状态转移. [答案]:T23.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号. [答案]:T24.反码和补码均可实现将减法运算转化为加法运算.[答案]:F25.环形计数器如果不作自启动修改,则总有孤立状态存在.[答案]:T26.用或非门可以实现3种基本的逻辑运算.[答案]:T27.由或非门构成的基本RS触发器输入端RS为10时,次态为1.[答案]:F28.计数器的模是指对输入的计数脉冲的个数.[答案]:F29.计数器的模是指构成计数器的触发器的个数.[答案]:F30.并行加法器采用先行进位(并行进位)的目的是提高运算速度.[答案]:F31.在系统可编程逻辑器件ISP-PLD不需编程器就可以高速而反复地编程,则它与RAM随机存取存储器的功能相同.[答案]:F32.逻辑变量的取值,1比0大.[答案]:F33.若逻辑方程AB=AC成立,则B=C成立.[答案]:F34.在若干个逻辑关系相同的与-或表达式中,其中包含的与项数最少,且每个与项中变量数最少的表达式,称最小项表达式.[答案]:F35.若两个函数具有不同的逻辑函数式,则两个逻辑函数必然不相等.[答案]:F36.普通的逻辑门电路的输出端不可以并联在一起,否则可能会损坏器件.[答案]:T37.计数器除了能对输入脉冲进行计数,还能作为分频器用.[答案]:T38.脉冲异步时序逻辑电路不允许两个或两个以上的输入端同时出现脉冲.[答案]:T39.计数模为2n的扭环计数器所需的触发器为n个.[答案]:T40.采用奇偶校验电路可以发现代码传送过程中的所有错误.[答案]:F三,问答题1.TTL与非门闲置的输入端能否悬空处理?CMOS与非门呢?[答案]:TTL与非门闲置的输入端一般也不要悬空处理,但当外界干扰较小时,就可以把闲置的输入端悬空处理:而CMOS与非门闲置的输入端是不允许悬空处理的.2.在数字系统中为什么要采用二进制?[答案]:1.可行性采用二进制,只有0和1两个状态,需要表示0,1两种状态的电子器件很多,如开关的接通和断开,晶体管的导通和截止,磁元件的正负剩磁,电位电平的高与低等都可表示0,1两个数码.使用二进制,电子器件具有实现的可行性.2.简易性二进制数的运算法则少,运算简单,使计算机运算器的硬件结构大大简化(十进制的乘法九九口诀表55条公式,而二进制乘法只有4条规则).3.逻辑性由于二进制0和1正好和逻辑代数的假(false)和真(true)相对应,有逻辑代数的理论基础,用二进制表示二值逻辑很自然.3.时序逻辑电路的基本单元是什么?组合逻辑电路的基本单元又是什么?[答案]:时序逻辑电路的基本单元是触发器,组合逻辑电路的基本单元是门电路.4.试述卡诺图化简逻辑函数式的步骤.[答案]:利用卡诺图化简逻辑函数式的步骤:1.根据变量的数目,画出相应方格数的卡诺图;2.根据逻辑函数式,把所有为”1”的项画入卡诺图中;3.用卡诺圈把相邻最小项合并,合并时就遵照卡诺圈最大优化原则;4.根据所圈的卡诺圈,消除圈内全部互非的变量,每一个圈作为一个”与”项,将各”与”项相或,即为化简后的最简与或表达式.5.在时钟脉冲CP＝1期间,触发器的输出随输入发生多次翻转的现象是什么?抑制空翻的最好措施是什么?[答案]:在时钟脉冲CP＝1期间,触发器的输出随输入发生多次翻转的现象称为空翻.抑制空翻的最好措施就是让触发器采取边沿触发方式.6.分析组合逻辑电路目的是什么?有几个步骤?[答案]:分析组合逻辑电路,目的就是清楚该电路的功能.分析步骤一般有以下几个步骤:1.根据已知逻辑电路图写出相应逻辑函数式:2.对写出的逻辑函数式进行化简.如果从最简式中可直接看出电路功能,则以下步骤可省略:3.根据最简逻辑式写出相应电路真值表,由真值表输出,输入关系找出电路的功能:4.指出电路功能.。

《数字电子电路》(本)模拟试卷1总分：100分时间：90分钟一、选择题(每小题3分，共36分)1.下列四个数屮与十进制数(163) 不相等的是__________ o(1)(A3) io (2) (10100011) 2(3) (000101100011 ) 8421BCD (4) (100100011) 82.将TTL与非门作非门使用，则多余输入端应做_____ 处理。

(1)全部接高电平(2)部分接高电平，部分接地(3)全部接地(4)部分接地，部分悬空3.由或非门构成的基本RS触发器，输入S、R的约束条件是______ c(1) SR二0 (2) SR二1 (3) S+R二0 (4) S+R二14.T触发器，在T二1时，加上时钟脉冲，则触发器_____ 。

(1)保持原态(2)置0 (3)置1 (4)翻转5.要使边沿触发型JK触发器具有Qn+】=页的功能，其输入信号必须满足( ) (1) J=K=0 (2) J=K=1 (3) J=l,K=0 ⑷ J=0,K=l6.用三个触发器构成一个五进制计数器，无效状态的个数为( )(1) 1 个(2) 2 个(3) 3 个(4) 4 个7.工作中既可以读出信息，又可写入信息的存储器称为____ o(1) ROM (2) RAM (3) PLA (4) EPROM8.一个ROM共有10根地址线，8根位线(数据输出线)，则其存储容量为_。

(1) 10X8 (2) 102X8 (3) 10X82(4) 2l0X89.rtl 555定时器构成的单稳态触发器，其输出脉冲宽度取决于_____ 。

(1)电源电压(2)触发信号幅度(3)触发信号宽度(4)外接R、C的数值10.逻辑函数F (ABC) =A+AC+BC的最简与或表达式为( )(1) F=A+C (2) F=A+B (3) F=A+B (4) F=A + C11.逻辑函数F=AC + BC的最小项表达式为( )(1) F(ABC)=》m(l，3, 6, 7) (2). F(ABC)=Xm(2, 3, 6, 7)(3) F(ABC)=》m(l，2, 6, 7) (4) F(ABC)=£m(h 4, 5, 6)12.触发器电路如图所示，当输入A=1时，次态等于( )二、（12分）下列逻辑电路能否实现所规定的逻辑功能？能实现者在括号内写“Y”，错的写 “N”。

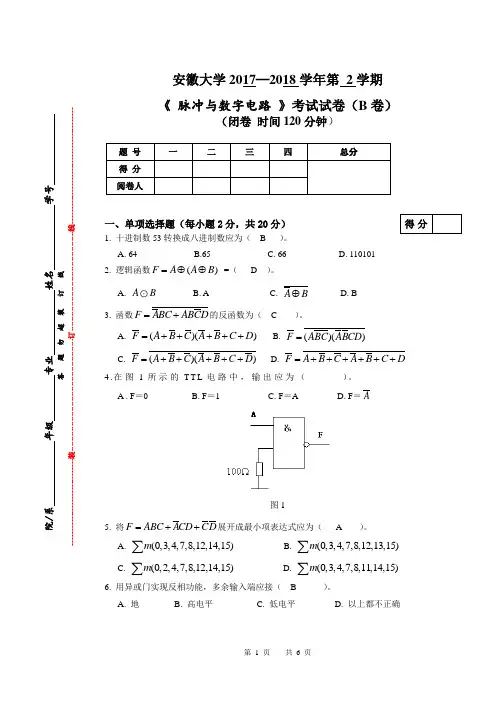

安徽大学2017—2018学年第 2学期《 脉冲与数字电路 》考试试卷（B 卷）（闭卷 时间120分钟）一、单项选择题（每小题2分，共20分）1. 十进制数53转换成八进制数应为（ B ）。

A. 64B.65C. 66D. 110101 2. 逻辑函数()F A A B =⊕⊕ =（ D ）。

A. AB B. A C. A B ⊕ D. B3. 函数F ABC ABCD =+的反函数为（ C ）。

A. ()()F A B C A B C D =+++++B. ()()F ABC ABCD =C. ()()F A B C A B C D =+++++D. F A B C A B C D =++++++ 4.在图1所示的T T L 电路中，输出应为（ ）。

A . F ＝0 B. F ＝1 C. F ＝A D. F ＝A图15. 将F ABC A CD CD =++展开成最小项表达式应为（ A ）。

A.(0,3,4,7,8,12,14,15)m ∑ B. (0,3,4,7,8,12,13,15)m ∑ C. (0,2,4,7,8,12,14,15)m ∑ D. (0,3,4,7,8,11,14,15)m ∑6. 用异或门实现反相功能，多余输入端应接（ B ）。

A. 地B. 高电平C. 低电平D. 以上都不正确题 号 一 二 三 四 总分 得 分阅卷人院/系 年级 专业 姓名 学号答 题 勿 超 装 订 线 ------------------------------装---------------------------------------------订----------------------------------------线----------------------------------------得分第 2 页 共 6 页7. 同C B A +相等的逻辑函数表达式是（ D ）。

数电期末模拟题及答案《数字电⼦技术》模拟题⼀⼀、单项选择题（2×10分）1．下列等式成⽴的是（）A、 A⊕1=AB、 A⊙0=AC、A+AB=AD、A+AB=B2．函数F=(A+B+C+D)(A+B+C+D)(A+C+D)的标准与或表达式是（）A、F=∑m(1,3,4,7,12)B、F=∑m(0,4,7,12)C、F=∑m(0,4,7,5,6,8,9,10,12,13,14,15)D、F=∑m(1,2,3,5,6,8,9,10,11,13,14,15)3．属于时序逻辑电路的是（）。

A、寄存器B、ROMC、加法器D、编码器4．同步时序电路和异步时序电路⽐较，其差异在于后者（）A、没有触发器B、没有统⼀的时钟脉冲控制C、没有稳定状态D、输出只与内部状态有关，与输⼊⽆关5．将容量为256×4的RAM扩展成1K×8的RAM，需（）⽚256×4的RAM。

A、 16B、2C、4D、86．在下图所⽰电路中，能完成1=+nQ逻辑功能的电路有（）。

A、 B、 C、 D、1A =1A=1A=0A=07．函数F=A C+AB+B C ，⽆冒险的组合为（）。

A 、 B=C=1B 、 A=0，B=0C 、 A=1，C=0D 、 B=C=O8．存储器RAM 在运⾏时具有（）。

A 、读功能B 、写功能C 、读/写功能D 、⽆读/写功能9．触发器的状态转换图如下，则它是：（）A 、T 触发器B 、RS 触发器C 、JK 触发器D 、D 触发器10．将三⾓波变换为矩形波，需选⽤（）A 、多谐振荡器B 、施密特触发器C 、双稳态触发器D 、单稳态触发器⼆、判断题（1×10分）（）1、在⼆进制与⼗六进制的转换中，有下列关系：（001）B =（9DF1）H（）2、8421码和8421BCD 码都是四位⼆进制代码。

（）3、⼆进制数1001和⼆进制代码1001都表⽰⼗进制数9。

（）4、TTL 与⾮门输⼊采⽤多发射极三极管，其⽬的是提⾼电路的开关速度。

- 1 -一、填空题1. PN 结具有单向导电性。

正向偏置时，多子以扩散运动为主，形成正向电流；反向偏置时，少子漂移运动，形成反向饱电流。

2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、截止区、饱和区。

3. 已知三态与非门输出表达式C AB F ⋅=，则该三态门当控制信号C 为高电平时，输出为高阻态。

4. 十进制数211转换成二进制数是(11010011)2；十六进制数是(D3)16。

5. 将若干片中规模集成电路计数器串联后，总的计数容量为每片计数容量的乘积。

6. 若用触发器组成某十一进制加法计数器，需要四个触发器，有五个无效状态。

7. 同步RS 触发器的特性方程为n 1n Q R S Q +=+；约束方程为RS=0 。

8. 下图所示电路中，Y 1 ＝B A Y 1=2Y 3 ＝AB Y 3=二、选择题1. 下列函数中，是最小项表达式形式的是＿＿＿＿c ＿＿＿＿＿。

A. Y=A+BCB. Y=ABC+ACDC. C B A C B A Y +⋅=D. BC A C B A Y +⋅=2. 要实现n 1n Q Q =+,JK 触发器的J 、K 取值应为＿＿d ＿＿＿。

A ． J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1 3．数值[375]10与下列哪个数相等＿b ＿＿。

A ． [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4．属于组合逻辑电路的是＿＿＿＿＿b ＿＿＿＿＿＿A ． 触发器 B. 全加器 C. 移位寄存器 D. 计数器 5．M 进制计数器状态转换的特点是：设定初态后，每来＿c ＿＿个计数脉冲CP ，计数器重新B2BV CC Y1- 2 -回到初态。

A ． M-1 B. M+1 C. M6．为了把杂乱的、宽度不一的矩形脉冲信号，整形成具有固定脉冲宽度的矩形波信号输出，我们应选用＿b ＿＿电路。

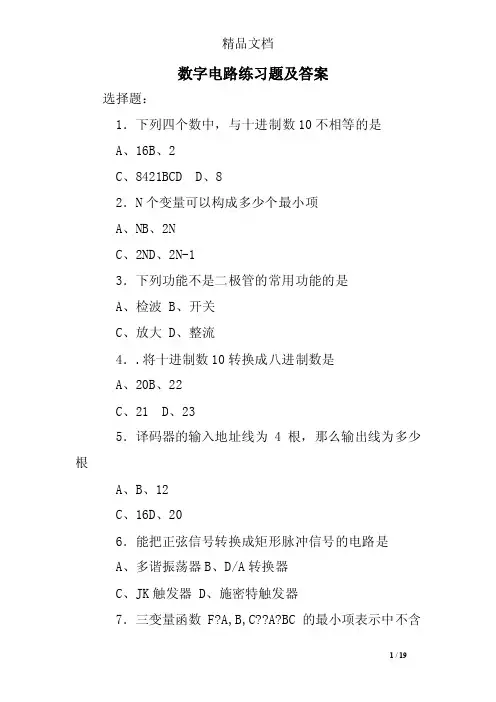

数字电路练习题及答案选择题：1．下列四个数中，与十进制数10不相等的是A、16B、2C、8421BCDD、82．N个变量可以构成多少个最小项A、NB、2NC、2ND、2N-13．下列功能不是二极管的常用功能的是A、检波B、开关C、放大D、整流4．.将十进制数10转换成八进制数是A、20B、22C、21D、235．译码器的输入地址线为4根，那么输出线为多少根A、B、12C、16D、206．能把正弦信号转换成矩形脉冲信号的电路是A、多谐振荡器B、D/A转换器C、JK触发器D、施密特触发器7．三变量函数F?A,B,C??A?BC的最小项表示中不含下列哪项A、m2B、 m5C、m3D、 m78．用PROM来实现组合逻辑电路，他的可编程阵列是 A、与阵列 B、或阵列C、与阵列和或阵列都可以D、以上说法都不对9．A/D转换器中，转换速度最高的为转换A、并联比较型B、逐次逼近型C、双积分型D、计数型10．关于PAL器件与或阵列说法正确的是A、只有与阵列可编程B、都是可编程的C、只有或阵列可编程D、都是不可编程的11. 当三态门输出高阻状态时，输出电阻为A、无穷大B、约100欧姆C、无穷小D、约10欧姆12为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率A、fs≥C、fs≥2fImax fImax fImax的关系是 fImaxB、fs≤D、fs≤2fImax13. 下列说法不正确的是A．集电极开路的门称为OC门B．三态门输出端有可能出现三种状态C．OC门输出端直接连接可以实现正逻辑的线或运算D.利用三态门电路可实现双向传输14. 以下错误的是A．数字比较器可以比较数字大小B．实现两个一位二进制数相加的电路叫全加器C．实现两个一位二进制数和来自低位的进位相加的电路叫全加器D．编码器可分为普通全加器和优先编码器15. 下列描述不正确的是A．触发器具有两种状态，当Q=1时触发器处于1态 B．时序电路必然存在状态循环C．异步时序电路的响应速度要比同步时序电路的响应速度慢D．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象16．离散的，不连续的信号，称为。

数字电路试题一、单项选择题1、以下代码中为无权码的为 〔 〕 A . 8421BCD 码 B . 5421BCD 码 C . 余三码 D .2421BCD 码2、图示逻辑电路的逻辑式为 〔 〕A ．F=CB A ++ B ．F=C B A ++ C ．F=C B AD ．F=ABC3、以下关于异或运算的式子中，不正确的选项是 〔 〕 A ．0A A =⊕ B ． 1A A =⊕ C ．A 0A =⊕ D ．A 1A =⊕4、一个n 变量的逻辑函数应该有 个最小项 〔 〕 A ．n B ．n2 C ．n 2 D ．2n5、假设编码器中有50个编码对象，那么要求输出二进制代码位数为 位。

〔 〕 A .5 B .6 C .10 D .506、在以下逻辑电路中，不是组合逻辑电路的是 。

〔 〕 A .译码器 B .编码器 C .全加器 D .存放器7、欲使JK 触发器按01=+n Q工作，可使JK 触发器的输入端 。

〔 〕A .1==K JB .Q J =，Q K =C .Q J =，Q K =D .0=J ，1=K 8、同步时序电路和异步时序电路比拟，其差异在于两者 。

〔 〕 A .没有触发器 B .是否有统一的时钟脉冲控制 C .没有稳定状态 D .输出只与内部状态有关9、8位移位存放器，串行输入时经 个脉冲后，8位数码全部移入存放器中。

〔 〕 A .1 B .2 C .4 D .810、555定时器D R 端不用时，应当 。

〔 〕 A .接高电平 B .接低电平C .通过F μ01.0的电容接地D .通过小于Ω500的电阻接地二、填空题1、当传送十进制数5时，在8421奇校验码的校验位上值应为 。

2、()10＝〔 〕2＝〔 〕8＝〔 〕163、用反演律求函数D A D C ABC F ++=的反函数〔不用化简〕=F 。

4、消除竟争冒险的方法有 、 、 等。

5、触发器有 个稳态，存储8位二进制信息要 个触发器。

数电模电工作面试题及答案1. 现代电子产品越来越小型化和高性能化，这主要得益于什么技术？答案：主要得益于集成电路技术的发展。

集成电路将数百万个晶体管、电阻器和电容器等元件集成到一个小芯片上，实现了电子元件的功能集成，从而使电子产品体积小、性能高。

2. 什么是布尔代数？答案：布尔代数是用于描述逻辑关系和计算等的一种数学工具。

它基于二进制逻辑运算，包括与、或、非等运算符，用符号表示逻辑关系，并通过推理和运算来得出逻辑结果。

3. 什么是逻辑门电路？答案：逻辑门电路是用于处理和操作逻辑信号的电路。

它由多个逻辑门组成，每个逻辑门都有一个或多个输入和一个输出，根据输入信号的逻辑关系，输出相应的逻辑信号。

4. 请列举几种常见的逻辑门电路及其功能。

答案：- 与门（AND Gate）：输出信号为1的条件是所有输入信号都为1。

- 或门（OR Gate）：输出信号为1的条件是至少有一个输入信号为1。

- 非门（NOT Gate）：输出信号与输入信号相反，即输入为1，则输出为0，输入为0，则输出为1。

- 与非门（NAND Gate）：是与门的反向输出，输出信号为1的条件是所有输入信号都为0。

- 或非门（NOR Gate）：是或门的反向输出，输出信号为1的条件是至少有一个输入信号为0。

- 异或门（XOR Gate）：输出信号为1的条件是输入信号中只有一个为1，其他为0。

5. 什么是时序电路？答案：时序电路是根据输入信号的时序关系来决定输出信号的电路。

常见的时序电路包括时钟、触发器和计数器等，用于实现各种功能，如数据同步、时序控制和计数等。

6. 请解释触发器的工作原理及其应用。

答案：触发器是一种存储器件，具有记忆功能。

它根据触发器的输入信号和时钟信号的变化来决定输出的状态。

触发器常用于时序电路中，用于存储和控制数据。

在数字系统中，触发器常用于存储器、寄存器、计数器等的设计。

7. 什么是模拟电路和数字电路？答案：模拟电路是以连续变量作为输入和输出的电路，它能够处理连续信号的变化。

1全国2019年4月高等教育自学考试模拟电路与数字电路试题课程代码：02314一、单项选择题（本大题共19小题，每小题1分，共19分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．两只白炽灯如图联至电源，产生的后果为（ ）A ．A 、B 两灯均能正常工作B ．A 灯过暗、B 灯过亮C ．A 灯烧坏，B 灯不亮D ．A 灯过亮、B 灯过暗2．图示电路中，电容器C 两端的电压U AB 为（ ）A ．E 3＋IR 3B ．E 3－IR 3C ．IR 3－E 3D ．－（E 3＋IR 3）3．图中的R ab 为（ ）A ．5ΩB ．314ΩC ．6ΩD ．1170Ω4．图示电路中的A 点电位V A 为（ ）A ．0VB ．－15VC ．15VD ．4V5．图示电路，用叠加原理求支路电流I ，Us 单独作用时的电流用I ′表示，Is 单独作用时用I″表示，则下列回答正确的是（）A．I′＝2A I″＝1A I＝3AB．I′＝2A I″＝1A I＝1AC．I′＝1.5A I″＝2A I＝3.5AD．I′＝1.5A I″＝2A I＝-0.5A6．交流电流表或电压表的读数通常是指正弦交流电的（）A．最大值B．有效值C．平均值D．瞬时值7．图示电路中，I1＝6A，I2＝8A，则总电流I为（）A．14AB．10AC．2AD．210 A8．图示电路中，D1、D2为理想二极管，则ao两端的电压为（）A．－3VB．0VC．1VD．4V9．对于基本共射放大电路的特点，其错误的结论是（）A．输出电压与输入电压相位相同B．输入电阻，输出电阻适中C．电压放大倍数大于1 D．电流放大倍数大于110．要提高放大器的输入电阻及减小输出电阻，应采用（）负反馈放大电路。

A．电流并联B．电压并联C．电流串联D．电压串联11．图示的负反馈放大电路中，级间反馈的反馈类型是（）负反馈。

模电数电笔试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常使用：A. 差分放大器B. 共射放大器C. 共基放大器D. 共集电极放大器答案：A2. 数字电路中，与门的逻辑表达式是：A. A + BB. A * BC. A - BD. A / B答案：B3. 以下哪个元件不是模拟电路中的元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D4. 在数字电路中，一个触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D5. 模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电阻值B. 电容值C. 电压增益D. 电流增益答案：C6. 在数字电路中，一个D触发器的时钟输入端的信号是：A. 正脉冲B. 负脉冲C. 正弦波D. 锯齿波答案：A7. 模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 过滤噪声D. 产生振荡答案：C8. 在数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是：A. 十进制数B. 二进制数C. 八进制数D. 十六进制数答案：B9. 模拟电路中，理想运算放大器的输入阻抗是：B. 无穷大C. 零D. 负值答案：B10. 数字电路中，一个寄存器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D答案：A二、填空题（每题2分，共20分）1. 在模拟电路中，理想运算放大器的输出阻抗是______。

答案：零2. 数字电路中的逻辑门电路包括与门、或门、非门、______。

答案：异或门3. 在模拟电路中，电压跟随器的电压增益是______。

答案：14. 数字电路中，一个D触发器的时钟输入端的信号是______。

答案：正脉冲5. 模拟电路中，滤波器的截止频率是指______。

答案：通过频率6. 数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是______进制数。

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16 （56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。

３、有N 个变量组成的最小项有 个。

4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。

6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。

9、如图所示逻辑电路的输出Y= 。

10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。

11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。

二、 化简(每小题5分，共20分)1、公式法化简（１）Ｙ＝ABC ABC BC BC A ++++=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。

试用74LS138和与非门实现此功能的逻辑电路。

(15分)P Q A Q B Q C Q D C T 74LS161 LD CPQ A 、Q B 、Q C 、Q D ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。

数字电路试卷及答案(一)一、填空题(每空1分，共5分)1、CMOS与非门的未用输入端应连接到逻辑( 1 )电平或者输入信号连接端上。

2、DAC的功能是将( 数字)输入成正比地转换成模拟输出。

4 EPROM可存储一个( 9 )输入4输出的真值表。

⨯3、5124、74X163的RCO输出有效条件是：仅当使能信号( ENT )有效，并且计数器的状态是15。

5、已知二进制原码为( 001101) 2 , 问对应的8-bit的补码为( 00001101 )2、二、单项选择题：从以下题目中选择唯一正确的答案。

(每题2分，共10分)1、八路数据分配器的地址输入端有( B )个。

A、 2B、3C、 4D、 52、以下描述一个逻辑函数的方法中( C )只能唯一表示。

A、表达式B、逻辑图C、真值表D、波形图3、实现同一功能的Mealy型同步时序电路比Moore型同步时序电路所需要的( B )。

A、状态数目更多B、状态数目更少C、触发器更多D、触发器更少4、使用移位寄存器产生重复序列信号“1000001”，移位寄存器的级数至少为( D )。

A、 2B、3C、 4D、55、下列各逻辑函数式相等，其中无静态冒险现象的是( D )。

A、F=B’C’+AC+A’BB、F=A’C’+BC+AB’C、F=A’C’+BC+AB’+A’BD、F=B’C’+AC+A’B+BC+AB’+A’C’三、组合电路分析：(共10分)B=BC 最简和之积表达式。

(4分) 解：F+A'BC'+AB=1、求逻辑函数F(2)、已知逻辑函数F=W+XZ+XY，请写出与该函数对应的最小项列表表达式：F=ΣWXYZ( ) (3分)F=ΣWXYZ( 5，6，7，8，9，10，11，12，13，14，15 )数字电路试卷及答案(二)一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

脉冲与数字电路试题 第五套一、单选题(每题1分)1. TTL 与非门的关门电平为0.8V ，开门电平为2V ，当其输入低电平为0.4V ，输入高电平为3.5V 时，其输入高电平噪声容限为( )。

A 1.1 VB 1.3VC 1.2VD 1.5V2. 串行加法器的进位信号采用（ ）传递，并行加法器的进位信号采用（ ）传递。

A 超前，逐位B 逐位，超前C 逐位，逐位D 超前，超前3. 如果晶体三极管工作于饱和区则该管( )。

A 发射结正向偏置，集电结反向偏置B 发射结正向偏置，集电结正向偏置C 发射结反向偏置，集电结正向偏置D 发射结反向偏置，集电结反向偏置4. 下列逻辑函数中不相等的是（ ）。

A ．CB B AC B B A ⋅=+ B ．))((C B B A C B B A ++=+ C ．C B B A C B B A +++=+D ．BC B A C B B A +=+5. 石英晶体多谐振荡器的主要优点是( )。

A 电路简单B 频率稳定度高C 振荡频率高D 振荡频率低6. 减少三极管的饱和深度可提高工作速度，为此在下列条件中正确的措施是( )。

A 增大IB B 减小IcC 减少U BCD 增大β7. 与八进制数 (47.3)8 等值的数为：（ ）A. (100111.11)2B. (27.6)16C. (27.3 )16D. (100111.110)28. 硅二极管导通和截止的条件是( )。

A U F > 0.7V ， U F < 0.5VB U F > 0.5V ，U F < 0.7VC U F > 0.7V ， U F < 0.7VD U F > 0.5V ，U F < 0.5V9. 半导体中有两种载流子，分别是( )。

A 原子和中子B 电子和空穴C 电子和质子D 电子和离子10. 若已知AC AB C A B A =+=+,，则（ ）A ． B=C = 0B ． B=C =1 C ． B=CD ． B ≠C 11. 下列数中,最大的数是 （ ）。

数字电子技术（第2版）第二套一、单选题(每题1分)1. 下列数中,最大的数是（）。

A．( 65 ) 8 B．( 111010 ) 2 C．( 57 ) 10 D．( 3D ) 162.以下代码中为无权码的为（）。

A． 8421BCD码 B. 5421BCD码 C. 余3BCD码 D. 2421BCD码3. 已知逻辑函数，可以肯定Y = 0的是（）A．A = 0，BC = 1； B．BC = 1，D = 1； C．AB = 1，CD =0； D．C = 1，D = 0。

4. 已知逻辑函数的真值表如下，其表达式是（）A． B． C． D．图22025. 组合逻辑电路（ ）。

A 一定是用逻辑门构成的B 一定不是用逻辑门构成的C 一定是用集成逻辑门构成的D A与B均可6. 对TTL与非门多余输入端的处理，不能将它们( )。

A 与有用输入端并联B 接地C 接高电平D 悬空7. 下列逻辑函数中不相等的是（）。

A． B．C． D．8.数字信号的特点是（）A．在时间上和幅值上都是连续的。

B．在时间上是离散的，在幅值上是连续的。

C．在时间上是连续的，在幅值上是离散的。

D．在时间上和幅值上都是不连续的。

9. 一个用555定时器构成的单稳态触发器输出的脉冲宽度为( )。

A 0.7RCB 1.4RCC 1.1RCD 1.0RC10. 逻辑函数，其最简与或表达式为（ ）A． B. C. D.二、判断题(每题1分1. 适当提高施密特触发器的回差电压，可以提高它的抗干扰能力。

（）2. 555定时器可实现占空比可调的RC振荡器。

（）3. 逻辑函数的化简是为了使表达式简化而与硬件电路无关。

（）4. 表示逻辑函数的逻辑表达式与真值表是等价的。

( )5. 分析组合逻辑电路一定得写出逻辑表达式。

( )6. 逻辑函数已是最简与或表达式。

（）7. 若两个函数具有相同的真值表，则两个逻辑函数必然相等。

（）8. 四个全加器可以组成一个串行进位的四位数加法器。

数字电子技术（第2版） 第一套 A 卷一、单选题(每题1分)1. 回差是( B )电路的特性参数。

A 时序逻辑B 施密特触发器C 单稳态触发器D 多谐振荡器2. 石英晶体多谐振荡器的主要优点是( B )。

A 电路简单B 频率稳定度高C 振荡频率高D 振荡频率低3. 对TTL 与非门多余输入端的处理，不能将它们( B )。

A 与有用输入端并联 B 接地 C 接高电平 D 悬空4. TTL 与非门的关门电平是0.8V ，开门电平是2V ，当其输入低电平为0.4V ，输入高电平为3.2V 时，其低电平噪声容限为( C )A 1.2VB 1.2VC 0.4VD 1.5V5. 逻辑函数ACDEF C AB A Y +++=的最简与或式为（ B ）A ．C A Y += B.B A Y += C. AD Y = D. AB Y =6. 在什么情况下，“与非”运算的结果是逻辑0。

（ D ）A ．全部输入是0 B. 任一个输入是0 C. 仅一个输入是0 D. 全部输入是17. 组合逻辑电路（ D ）。

A 一定是用逻辑门构成的B 一定不是用逻辑门构成的C 一定是用集成逻辑门构成的D A 与B 均可8. 已知逻辑函数的真值表如下，其表达式是（ C ）A ．C Y =B ．ABC Y = C ．C AB Y +=D ．C AB Y +=图22029. 要把不规则的矩形波变换为幅度与宽度都相同的矩形波，应选择( C )电路。

A 多谐振荡器B 基本RS 触发器C 单稳态触发器D 施密特触发器10. 所谓三极管工作在倒置状态，是指三极管( C )。

A 发射结正偏置，集电结反偏置 B 发射结正偏置，集电结正偏置 C 发射结反偏置，集电结正偏置 D 发射结反偏置，集电结反偏置11. TTL 与非门的关门电平为0.8V ，开门电平为2V ，当其输入低电平为0.4V ，输入高电平为3.5V 时，其输入高电平噪声容限为( D )。

数字电路试题及答案数字电路试题及答案用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。

下面就是小编整理的数字电路试题及答案，一起来看一下吧。

数字电子技术基础试题及答案一、单项选择题(每小题1分，共10分)1、以下描述一个逻辑函数的方法中，( )只能唯一表示。

A.表达式 nbsp;B.逻辑图 nbsp;C.真值表D.波形图2、在不影响逻辑功能的情况下，CMOS与非门的多余输入端可( )。

A.接高电平B.接低电平 nbsp;C.悬空 nbsp;D.通过电阻接地3、一个八位二进制减法计数器，初始状态为00000000，问经过268个输入脉冲后，此计数器的状态为( )。

A.11001111B.11110100C.11110010D.111100114、若要将一异或非门当作反相器(非门)使用，则输入端A、B端的连接方式是( )。

A.A或B中有一个接“1”B.A或B中有一个接“0”C.A和B并联使用 nbsp;D.不能实现5、在时序电路的状态转换表中，若状态数N=3，则状态变量数最少为( nbsp;)。

A.16B.4C.8D.26、下列几种TTL电路中，输出端可实现线与功能的.门电路是( )。

A.或非门B.与非门C.异或门D.OC门7、下列几种A/D转换器中，转换速度最快的是( )。

A.并行A/D转换器 nbsp;B.计数型A/D转换器C.逐次渐进型A/D转换器D.双积分A/D转换器8、存储容量为8K×8位的ROM存储器，其地址线为( )条。

A.8B.12C.13D.149、4个触发器构成的8421BCD码计数器，共有( )个无效状态。

A.6B.8C.10D.1210、以下哪一条不是消除竟争冒险的措施( )。

A.接入滤波电路B.利用触发器C.加入选通脉冲D.修改逻辑设计二、填空题(每空1分，共20分)1、时序逻辑电路一般由（）和( )两分组成。
