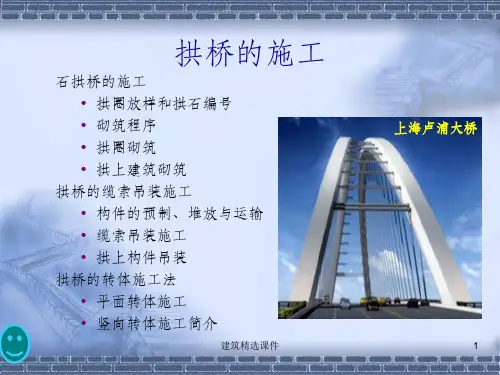

《拱桥施工》PPT课件

2 钢束张拉
设置预应力钢束并进行成 型，以提高拱桥的承载力。
通过张拉钢束，将拱桥的 构件紧密连接在一起。
3 砼浇筑与预应力张拉
进行砼浇筑，并同时进行 预应力张拉，提高拱桥的 强度。
隧道化拱桥施工施工工艺，在隧道中同时建造拱顶和拱脚。
2
隧道内拱顶吊装
使用起重设备将拱顶吊装到预定位置，并固定。
《拱桥施工》PPT课件
这是一份关于拱桥施工的PPT课件，我们将介绍拱桥的建设原因、施工流程以 及不同类型的拱桥施工方法。
概述
为什么要建造拱桥？拱桥的优点 拱桥施工的主要流程介绍
基础工程准备
工程前的准备工作
确保施工前的准备工作充分，包括材料准备、资源调配等。
地基处理和基础施工
对地基进行处理，确保地基的承载力满足拱桥的需求。
3
拱脚砼浇筑
进行拱脚的砼浇筑，确保拱桥的稳定性和承载力。
安全注意事项
• 作业平台的安全限定 • 确保固定拱脚地锚的数量达到设计要求 • 关注砼浇筑时间和质量
总结
1 拱桥施工的要点回顾
重新回顾拱桥施工的关键要点，确保施工质量。
2 拱桥施工的未来发展
展望拱桥施工在未来的发展方向和趋势。
围堰施工
在施工区域建立围堰，以防止水流干扰施工。
双曲面拱桥施工
模板制作与拱顶支架悬挂
制作适合双曲面拱桥的模板， 并将拱顶支架悬挂在适当位置。
砼浇筑与振捣
进行砼浇筑，并使用振捣机械 以确保砼的密实性。
拱脚锚固与支架拆除
对拱脚进行锚固，待砼达到一 定强度后，拆除支架。
预应力混凝土拱桥施工
1 预应力成型

❖ 1980年建成的四川涪陵乌江大桥，采用我国首创的平面转体施 工法，使跨径跃上200m的大关。平转法的应用为拱桥无支架施 工开辟了新的道路，但当跨径增大后，转体重量很大，转体施 工工艺复杂，转盘圬工量大，因此也无法实现更大跨径的突破。
❖ 国外大跨度钢筋混凝土拱桥的施工方法主要采用悬臂施工方法， 它是受预应力混凝土梁式桥的悬臂施工法影响而发展起来的， 主要有悬臂浇筑法、悬臂拼装法、悬臂斜吊法等。比较典型的 如：1980年前南斯拉夫的KRK大桥（跨径390m）采用悬臂拼装 法，见下图。
须在拱圈砌筑完成后30到30天左右，待砂浆砌筑强度达到设计强 度的75%后方可拆除。
大跨度拱桥现浇支架
❖ （混凝土砌块）拱桥拱圈砌筑 ❖ 1.砌筑材料 ❖ （1）拱圈及拱上建筑可按设计要求采用粗料石、块石、片石
❖ 由于劲性骨架方法耗用钢材多，为此我国探索应用半劲性骨架 施工方法。该方法中钢骨架用钢量较少，不足以单独程度主拱 圈的混凝土自重，因此施工过程中采用分环浇筑混凝土的方法。 1980年辽宁省建成了跨度60m的蚂蚁沙桥为首座采用半劲性骨 架的施工方法。目前采用此法建成的拱桥有十余座，其中跨径 较大的有辽宁丹东沙河口大桥（跨径156m）和四川宜宾小南门 金沙江大桥（跨径240m）。
❖ 多孔连续拱桥施工时，还应考虑相邻孔间的影响，若桥墩设计 容许承受单孔施工盒载，就可以单孔卸架。否则应多孔同时卸 落拱架，以避免桥墩不能承受单向推力而产生过大的位移。
❖ 当拱桥的跨径不大、拱圈净高较小或孔数不多时，可以采用就 地浇筑方法来进行拱圈施工 。
❖ 就地浇筑方法可分为两种：
❖ a. 拱架浇筑法 ❖ b. 悬臂浇筑法
❖ 日本的外津桥（跨径170m）采用悬臂浇筑法。南非的 Bloukrans桥（跨径272m）采用悬臂扣挂法等。悬臂施工法解 决了大跨径拱桥无支架施工的问题，但由于需要较多的临时设 施，施工费用较高，在我国未能得到推广应用。

梁式钢拱架
１-三角形垫木；2-模板；3-弓形木；4-工字钢
钢桁架拱架：钢桁架式拱架由单片拱形桁架构成，拱片之
间应设置横向联系，它们可以采用常备式构件或型钢拼接
成三铰、两铰或五铰拱架。
二、拱桥的有支架施工
（一）现浇混凝土拱桥 1、施工工序
第一阶段：浇注拱圈（或拱肋）及拱上立柱的底座； 第二阶段：浇注拱上立柱、连接系及横梁等； 第三阶段：浇注桥面系。
连续砌筑示意图 1-拱顶预压拱石；2-拱顶变形线
(2)拱圈分段、分环、分阶段砌筑

分段砌筑
25m以下一般半跨分三段； 25m以上增加分段数，每段≯8m；拱圈较厚，拱 石超过 3 层时，可分环分段砌筑，分环合拢，如图 所示。
分段砌筑拱圈
分环分段砌筑
跨径较大的石拱桥（或混凝土预制砌块拱桥）， 当拱圈厚度较大、由三层以上拱石组成时，可将全部 拱圈厚度分成几环砌筑，每一环可分成若干段对称、 均衡地砌筑，砌一环合龙一环。
2、拱圈或拱肋的浇注 浇注流程
满堂式拱架浇注流程：支架设计→基础处理→拼设支 架→安装模板→安装钢筋→浇注混凝土→养护→拆模→拆 除支架 拱式拱桥浇注流程：钢结构拱架设计→拼设拱架→安 装模板→安装钢筋→浇注混凝土→养护→拆模→拆除支架
连续浇注 跨径小于16m的拱圈（或拱肋）混凝土，应按拱圈全宽 度、自两端拱脚向拱顶对称地连续浇注，并在拱脚处混凝土 初凝前全部完成。 分段浇注
弓形木构造
1-模板;2-横木;3-弓形木
三角桁式木拱架
1-垫块;2-上弦;3-横梁;4-模板;5-下弦;6-竖杆; 7-斜杆;8-腹杆(压);9-腹杆(拉)
工字梁钢拱架：中间木支架的钢木组合拱架和无中间木
支架的活用钢拱架。构造简单，拼装方便，且可以重复使 用。适用于施工期间需保持通航、墩台较高、河水较深或 地质条件较差的桥孔，如图所示。

缆索吊装的施工技术要点
选择合适的吊装设备
根据拱桥规模和施工环境，选 择合适的起重机和索具。
控制吊装精度
在拱桥节段吊装过程中，应严 格控制节段的定位精度，确保 合拢顺利。
加强连接与固定
在拱桥节段连接和固定过程中 ，应采用可靠的连接方式和固 定措施，确保结构安全。
施工监测与调整
在施工过程中，应对拱桥进行 实时监测，及时发现和调整施
施工难点
山区地形复杂，缆索吊装 系统安装难度大；拱圈拼 装精度要求高，需确保合 拢顺利。
施工过程中的问题与解决方案
问题1
01 缆索系统安装过程中出现定位
不准。
解决方案
02 采用先进的地形测量技术和
GPS定位系统，确保缆索系统 安装位置准确。
问题2
03 拱圈拼装过程中出现错位。
解决方案
04 采用高精度测量仪器和拼装工
艺，确保拱圈拼装精度符合设 计要求。
问题3
05 混凝土浇筑过程中出现裂缝。
解决方案
06 优化混凝土配合比，加强浇筑
过程中的振捣和养护，减少混 凝土收缩裂缝的产生。
案例总结与经验教训
总结
该拱桥缆索吊装施工案例成功应用了 先进的技术和工艺，解决了施工过程 中的难点问题，实现了安全、高效、 优质的施工目标。
对拱桥施工过程进行实时监测，及时 发现和处理施工中的问题，制定应急 预案，确保施工顺利进行。
04
缆索吊装施工案例分析
某拱桥的缆索吊装施工案例
01
02
03
案例概述
某拱桥位于山区河流上， 采用缆索吊装施工方法进 行主拱圈的拼装和浇筑。
施工流程
先进行缆索系统的安装和 调试，然后进行主拱圈的 拼装和固定，最后进行拱 圈混凝土浇筑。
