水泥杆计算公式

水泥电杆杆头和抱箍公式水泥电杆杆头和抱箍公式水泥电线杆按照截面可以分为方形、八角形、工字形、环形或其他一些异型截面电线杆，其中在国内比较常用的为环形钢筋混凝土电杆。

环形混凝土电杆又可以分为锥形杆和等径杆，锥形杆的稍径一般为φ150mm-φ470mm，锥度为1:75，壁厚在50mm左右；等径杆外径一般为φ300mm-φ400mm，壁厚亦为50mm左右。

在架空线路中或者安装电杆配件时需要大量的不同种类的抱箍，在等径杆上那幢抱箍时较为简单，知道具体的稍径即可。

在锥形杆上安装抱箍时，如果抱箍尺寸过大，则需要在里面塞铁片；如果抱箍过小，则抱箍和电线杆不能贴合，若上下移动抱箍，则会影响了电力金具的垂直尺寸，可见获知锥形杆上某一位置的尺寸对于安装十分必要。

一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。

下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。

一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？我们可以根据底径计算公式（底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。

比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆最细一端直径。

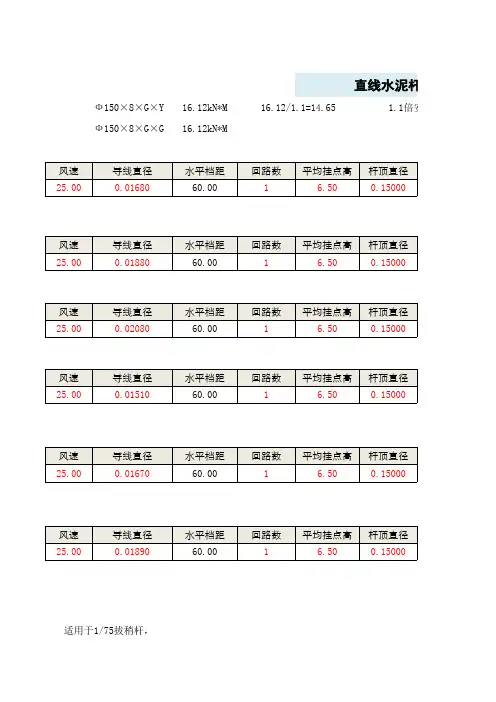

10kV单回路直线电杆荷载计算实例1.1.1工程概况本工程为单回路10kV架空配电线路工程，其中X号直线采用单回直线环型钢筋混凝土电杆（以下简称电杆），电杆高度15m，由上下两节组成，上面一节长9m，下面一节长为6m，主杆顶径为D0=190mm，底径为D H=390mm,埋深2.5m（杆型图见下图）；导线采用JKLYJ-10 1×185型架空绝缘线，安全系数K=5；假设根据该塔明细表知该基直线杆水平档距为70m，垂直档距80m。

通过计算判断应该采用什么等级的环型钢筋混凝土电杆（本计算中未考虑绝缘子的影响）。

1.2气象条件2.2.1导线垂直比载a）导线直重比载γ1（0,0）=qg/A×10-3 =769×9.80665÷193.43×10-3=38.99×10-3 Mpa/mb）导线覆冰比载γ2（10,0）=27.728b(b+d)/A×10-3 =27.728×10×(24.6+10) ÷193.43×10-3=49.60×10-3 Mpa/mc）导线垂直总比载γ3（10,0）=γ1（0,0）+γ2（10,0）=38.99×10-3 +49.60×10-3=88.59×10-3 Mpa/m式中：q--导线的单位长度质量，kg/km；g--重力加速度；A--导线截面，mm2；d--导线外径,mm；b--覆冰厚度,mm。

2.2导线水平比载a）导线无冰风压比载Ⅰ）大风风压比载γ4（0,25）=αμS d W0 /A =0.85×1.1×24.6×252÷(1600×193.43)= 46.45×10-3 Mpa/mⅡ）安装风压比载γ4（0,10）=αμS d W0 /A =1.0×1.1×24.6×102÷(1600×193.43)= 8.74×10-3 Mpa/mb）导线覆冰风压比载γ5（10,10）=αμS（b+d ）W0 /A =1.0×1.2×（10+24.6）×102÷(1600×193.43)= 13.42×10-3 Mpa/m式中：a -- 风荷载档距系数，应根据设计基本风速查下表；m S-- 导线或地线的体型系数：线径小于17mm或覆冰时(不论线径大小)应取m S=1.2；线径大于或等于17mm，m S取1.1；W0-- 基准风压标准值，kN/m2，应根据基准高度的风速V(m/s)计算。

来源：《电世界》(转摘) 作者：时间：2010-11-13 点击： 145“环形钢筋混凝土电杆”(俗称水泥电杆)在城镇、工矿、农村遍地皆是。

其尺寸在相关手册可查，但大多不完全。

架设线路或安装设施要用到大量的各类抱箍。

由于电杆是有锥度的(1/75)，抱箍过大，要往里塞铁片;抱箍过小，则不能贴合。

若上下移动抱箍，又影响了垂直尺寸。

(还有一种等径杆，没有锥度，用得也少，本文不讨论)。

ΦLX2=LX2/75+Φ梢=600/75+190=198mm RLX1=198/2=99mmΦLX3=LX3/75+Φ梢=1600/75+190≈211mm RLX1=211/2≈106mmΦLX4=LX4/75+Φ梢=2400/75+190=222mm RLX1=222/2=111mmΦLX5=LX5/75+Φ梢=7700/75+190≈293mm RLX1=293/2≈147mmΦLX6=LX6/75+Φ梢=15000/75+190=390mm Φ底=ΦLX6=390mm答：各处抱箍的半径依次为：96mm;99mm;106mm;111mm;147mm;电杆底径390mm。

(注：上述各抱箍如果决定制作，也可以5mm为档次，依次制作为：95、100、105、110、150;如决定购买，因商品化所限，只可以选相近的整数，比如依次为：100、100、110、110、150)三. 从地表往电杆上方任意高度处的直径：ΦLS=Φ底—(LS+L埋)/75 (3)LS——从电杆地表处往上，所选高度(mm);L埋——电杆埋设深度(mm)(可参考表1)ΦLS——LS处的直径(mm);注：地表——指该电杆埋设后，在紧贴地面的“0高度”处。

Φ190-12杆：Φ底3=350mm;LS=3500 mm; L埋3=2000mm;Φ170-10杆：Φ底4=303mm;LS=3500 mm; L埋4=2000mm;(注：各杆的埋深有规定，见附表1,该深度适合一般土质)Φ170-10杆：ΦLS4=Φ底4—(LS+L埋4)/75 =303—(3500+2000)/75=230mm答：各杆抱箍的半径依次为：155mm;149mm;139mm;115mm。

电杆坑深标准
电杆的埋深应根据电杆的材料、高度、承力和当地的土质情况而定。

一般15m以下电杆，埋深可按杆长的1/6计算，但最少不得小于1.5m，设有稳定拉线的跨越电杆和承力杆，埋深可按规定适当减少，但埋设在土质松软地区的电杆如无固定措施，应酌情增加埋深。

计算公式为埋深=杆长(m)×1/10+0.7m，规范则要求不得小于电线杆长度的1/10+0.6。

水泥电线杆的埋深要求为：
6米水泥电线杆普通土埋深1.2m，石质1.0m；
7米水泥电线杆普通土埋深1.3m，硬土1.2m，水田、湿地1.4m，石质1.0m；
8米水泥电线杆普通土埋深1.5m，硬土1.4m，水田、湿地1.6m，石质1.2m；
9米电线杆普通土埋深1.6m，硬土1.5m，石质1.4m；
10米电线杆普通土埋深1.7m，硬土1.6m，石质1.6m；
12米电线杆普通土埋深2.1m，硬土2.0m，石质2.0m。

电线杆埋深严格按照规范执行。

杆路建设电线杆埋深不够及松土地段，需装设卡盘；在土质松软处角深大于5m旦鱼杆、终端杆、分线杆、跨越杆、长杆档杆的杆底均应加垫底盘；上述电线杆在石质土及坚石地带可不装卡盘、底盘或固根横木。

河滩及塘边杆根缺土的电
线杆，应做护墩保护。

在路边易被车辆碰撞的地方立杆，应加设护杆桩，加高为40-50cm。

水泥电线杆按照截面可以分为方形、八角形、工字形、环形或其他一些异型截面电线杆，其中在国内比较常用的为环形钢筋混凝土电杆。

环形混凝土电杆又可以分为锥形杆和等径杆，锥形杆的稍径一般为φ150mm-φ470mm，锥度为1:75，壁厚在50mm左右；等径杆外径一般为φ300mm-φ400mm，壁厚亦为50mm左右。

在架空线路中或者安装电杆配件时需要大量的不同种类的抱箍，在等径杆上那幢抱箍时较为简单，知道具体的稍径即可。

在锥形杆上安装抱箍时，如果抱箍尺寸过大，则需要在里面塞铁片；如果抱箍过小，则抱箍和电线杆不能贴合，若上下移动抱箍，则会影响了电力金具的垂直尺寸，可见获知锥形杆上某一位置的尺寸对于安装十分必要。

一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。

下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。

一、知道电线杆的稍径（最细一端直径），如何算出电线杆底径？我们可以根据底径计算公式（底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆最细一端直径。

比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆最细一端直径。

水泥杆规格及型号参数水泥杆是一种常见的建筑材料，用于支撑和固定各种结构和设备。

它具有不同的规格和型号参数，以适应不同的工程需求。

下面将介绍几种常见的水泥杆规格及型号参数。

一、规格1. 直径：水泥杆的直径是指杆体的横截面直径，常见的直径有10厘米、15厘米、20厘米等。

直径越大，水泥杆的承载能力越强。

2. 高度：水泥杆的高度是指杆体的垂直长度，常见的高度有2米、3米、4米等。

高度的选择应根据具体的工程需求和使用环境来确定。

3. 壁厚：水泥杆的壁厚是指杆体壁的厚度，常见的壁厚有5厘米、8厘米、10厘米等。

壁厚越大，水泥杆的强度和稳定性越高。

二、型号参数1. 材质：水泥杆的材质通常是混凝土，它由水泥、骨料和水按一定比例混合而成。

水泥杆的材质应符合国家相关标准，具有一定的抗压强度和耐久性。

2. 承载能力：水泥杆的承载能力是指其能够承受的最大载荷。

承载能力的大小取决于水泥杆的直径、高度、壁厚等参数，以及材质的质量和强度。

3. 使用寿命：水泥杆的使用寿命是指其能够保持稳定性和承载能力的时间。

使用寿命的长短取决于水泥杆的材质、施工质量、使用环境等因素。

一般情况下，水泥杆的使用寿命可达数十年。

4. 防腐性能：水泥杆在户外使用时，需要具备一定的防腐性能，以防止受到湿气、雨水等环境因素的侵蚀。

常见的防腐措施包括涂刷防水涂料、使用防腐剂等。

5. 安装方式：水泥杆的安装方式有多种，常见的方式包括埋地安装、固定安装和插入安装等。

安装方式的选择应根据具体的工程需求和使用环境来确定。

6. 颜色：水泥杆的颜色通常是灰色或白色。

灰色水泥杆是最常见的类型，白色水泥杆则更加美观，适用于一些特殊的建筑设计。

水泥杆作为一种重要的建筑材料，具有广泛的应用领域。

它可以用于道路、桥梁、房屋、电力设施等工程的建设和维护。

在选择水泥杆的规格和型号参数时，需根据具体的工程需求和使用环境来确定，以确保工程的质量和安全。

总结起来，水泥杆的规格包括直径、高度和壁厚等参数，而型号参数则包括材质、承载能力、使用寿命、防腐性能、安装方式和颜色等。

10kV单回路直线电杆荷载计算实例1.本工程为单回路10kV架空配电线路工程，其中X号直线采用单回直线环型钢筋混凝土电杆（以下简称电杆），电杆高度15m，由上下两节组成，上面一节长9m，下面一节长为6m，主杆顶径为D0=190mm，底径为D H=390mm,埋深2.5m（杆型图见下图）；导线采用JKLYJ-10 1×185型架空绝缘线，安全系数K=5；假设根据该塔明细表知该基直线杆水平档距为70m，垂直档距80m。

通过计算判断应该采用什么等级的环型钢筋混凝土电杆（本计算中未考虑绝缘子的影响）。

2. 导线比载计算a）导线直重比载γ1（0,0）=qg/A×10-3 =769×9.80665÷193.43×10-3=38.99×10-3 Mpa/mb）导线覆冰比载γ2（10,0）=27.728b(b+d)/A×10-3 =27.728×10×(24.6+10) ÷193.43×10-3=49.60×10-3 Mpa/mc）导线垂直总比载γ3（10,0）=γ1（0,0）+γ2（10,0）=38.99×10-3 +49.60×10-3=88.59×10-3 Mpa/m式中：q--导线的单位长度质量，kg/km；g--重力加速度；A--导线截面，mm2；d--导线外径,mm；b--覆冰厚度,mm。

a）导线无冰风压比载Ⅰ）大风风压比载γ4（0,25）=αμS d W0 /A =0.85×1.1×24.6×252÷(1600×193.43)= 46.45×10-3 Mpa/mⅡ）安装风压比载γ4（0,10）=αμS d W0 /A =1.0×1.1×24.6×102÷(1600×193.43)= 8.74×10-3 Mpa/mb）导线覆冰风压比载γ5（10,10）=αμS（b+d ）W0 /A =1.0×1.2×（10+24.6）×102÷(1600×193.43)= 13.42×10-3 Mpa/m式中：a -- 风荷载档距系数，应根据设计基本风速查下表；μS-- 导线或地线的体型系数：线径小于17mm或覆冰时(不论线径大小)应取μS=1.2；线径大于或等于17mm，μS取1.1；W0-- 基准风压标准值，kN/m2，应根据基准高度的风速V(m/s)计算。

1）单杆水泥杆采集方法图6 单杆水泥杆采集方法示意图水泥杆直接靠近水泥杆采集一点，采集点取线路走向小号侧。

紧贴单杆水泥杆，采集坐标（X1、Y1、H1）。

2）双杆水泥杆采集方法图7 双杆水泥杆采集方法示意图紧贴双杆水泥杆外测，采集一对坐标（X1、Y1、H1）、（X2、Y2、H2）。

3）拉线铁塔采集方法图8拉线铁塔采集方法示意图在拉线铁塔中心，采集坐标（X1、Y1、H1）。

4）平地铁塔采集方法铁塔1＃腿基础水泥墩3＃塔杆图9平地铁塔采集方法示意图紧贴铁塔腿水泥墩外角，采集1＃、3＃或2＃、4＃一对坐标（X1、Y1、H1）、（X2、Y2、H2）。

5）山地铁塔采集方法图10山地铁塔采集方法示意图紧贴铁塔腿水泥墩外角，依次采集1＃、2＃、3＃、4＃四个坐标（X1、Y1、H1）、（X2、Y2、H2）、（X3、Y3、H3）、（X4、Y4、H4）。

6）单杆钢管塔采集方法图11 单杆钢管塔采集方法示意图紧贴钢管，在大致同样高度，依次按约120度旋转采集3个点坐标（X1、Y1、H1）、（X2、Y2、H2）、（X3、Y3、H3）。

7）双杆钢管塔采集方法图12 双杆钢管塔采集方法示意图紧贴双杆钢管外测，采集一对坐标（X1、Y1、H1）、（X2、Y2、H2）。

8）变电站、发电厂围墙采集方法铁塔1＃腿基础水泥墩 3＃ 2＃4＃图13变电站、发电厂围墙采集方法示意图依次采集围墙外拐角各点坐标（Xi 、Yi 、Hi ）……9）配电站房采集方法配电站房分为配电开关站、环网柜、箱式变压器、配电站、电缆分支箱。

配电站房采集特征点（拐点）坐标推算配电站房的几何中心点坐标。

图14 配电站房采集方法示意图10）检查井\工井采集方法检查井/工井采集几何中心点坐标图15检查井\工井采集方法示意图1.1.1.1 杆塔中心坐标计算根据坐标转换求出的测点坐标，对杆塔进行中心点坐标的计算，具体计算公式如下：1）单杆水泥杆、拉线铁塔中心坐标即采集点坐标。

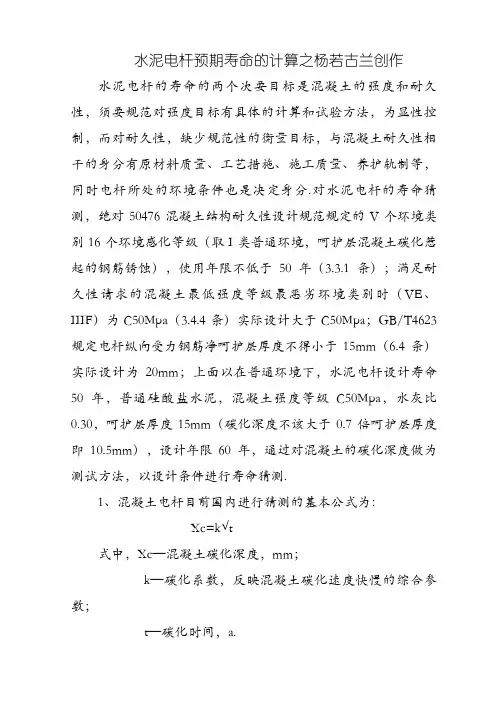

水泥电杆预期寿命的计算之杨若古兰创作水泥电杆的寿命的两个次要目标是混凝土的强度和耐久性，须要规范对强度目标有具体的计算和试验方法，为显性控制，而对耐久性，缺少规范性的衡量目标，与混凝土耐久性相干的身分有原材料质量、工艺措施、施工质量、养护轨制等，同时电杆所处的环境条件也是决定身分.对水泥电杆的寿命猜测，绝对50476混凝土结构耐久性设计规范规定的V个环境类别16个环境感化等级（取I类普通环境，呵护层混凝土碳化惹起的钢筋锈蚀），使用年限不低于50年（3.3.1条）；满足耐久性请求的混凝土最低强度等级最恶劣环境类别时（VE、IIIF）为C50Mpa（3.4.4条）实际设计大于C50Mpa；GB/T4623规定电杆纵向受力钢筋净呵护层厚度不得小于15mm（6.4条）实际设计为20mm；上面以在普通环境下，水泥电杆设计寿命50年，普通硅酸盐水泥，混凝土强度等级C50Mpa，水灰比0.30，呵护层厚度15mm（碳化深度不该大于0.7倍呵护层厚度即10.5mm），设计年限60年，通过对混凝土的碳化深度做为测试方法，以设计条件进行寿命猜测.
1、混凝土电杆目前国内进行猜测的基本公式为：
Xc=k t
式中，Xc—混凝土碳化深度，mm；
k—碳化系数，反映混凝土碳化速度快慢的综合参数；
t—碳化时间，a.
2、电杆计算模型公式选择
Xc=γ1γ2γ3（12.1W/C3.2）t
式中，γ1为水泥品种影响系数，普通水泥0.5~0.7；
γ2为粉煤灰影响系数，取代水泥量＜15％时取1.1；
γ3为气象条件影响系数湿润地区取0.50.8、干燥地区取1.11.2；
t设计寿命以60年计算.
Xc=γ1γ2γ3（12.1W/C3.2）t
由于t=50所以
=3.06（mm）(红色内容不必)。
