按照用途液压控制阀有哪些液压控制阀按照用途可以分为以下几类：1. 流量控制阀：流量控制阀用于控制液压系统中的流体流量。
其主要功能是根据系统需求，通过调节阀门开度来调整流量，实现对流量的精确控制。
流量控制阀通常可分为节流阀和调速阀两种。
- 节流阀：节流阀通过收缩或扩大流体流通的通道，实现对流量的控制。
常见的节流阀有节流口阀、节流槽阀、节流圆盘阀等。
节流阀可根据系统需求进行调整，达到需要的流量大小。
- 调速阀：调速阀常用于液压系统中的运动控制。
调速阀通过调节液压缸的流量，实现对运动速度的控制。
常见的调速阀有安全阀、限压阀、比例阀等。
调速阀可以根据系统要求进行调整，以实现所需的速度。
2. 压力控制阀：压力控制阀用于控制液压系统中的压力值。
其主要功能是根据系统需求，通过调节阀门开度来调整压力，实现对压力的精确控制。
压力控制阀通常可分为安全阀、溢流阀和逆止阀等。
- 安全阀：安全阀用于保护液压系统中的设备和管路免受过高压力的影响。
当系统中的压力超过预设值时，安全阀会自动打开，将过高压力导流至低压区域，保护系统的安全。
- 溢流阀：溢流阀用于控制液压系统中的最大工作压力。
当系统中的压力超过设定值时，溢流阀会自动打开并导流，从而限制系统的工作压力在安全范围内。
- 逆止阀：逆止阀用于控制液压系统中的流体方向。
它允许流体在一个方向上自由流动，而另一个方向上则会阻止流动。
逆止阀通常用于防止流体倒流或反向启动。
3. 方向控制阀：方向控制阀用于控制液压系统中的流体流向。
其主要功能是根据系统需求，通过调整阀门的位置来控制液压流体的流向。
常见的方向控制阀有旋转阀、插装阀、换向阀等。
- 旋转阀：旋转阀通常用于控制旋转液压马达或旋转液压缸的方向。
旋转阀通过旋转阀芯来切换液压系统的流向，实现对旋转部件的控制。
- 插装阀：插装阀常用于液压系统中的组合控制。
插装阀通过插入或拔出阀芯来实现对液压流体的流向控制。
插装阀通常具有结构简单、安装方便等特点。
液压阀的流量控制方法液压阀是液压系统中的重要元件，用于控制液体的流动和流量。
在液压系统中，流量的控制对于实现系统的稳定和精确控制是至关重要的。
本文将介绍液压阀的流量控制方法，以及如何选择和使用适合的液压阀来实现所需的流量控制。
一、液压阀的流量控制原理液压阀的流量控制原理主要是通过改变液体的流动阻力来实现的。
当液体流过液压阀时，阀口的大小和形状会改变液体的流动阻力，从而改变液体的流量。
通过调节阀口的大小和形状，可以实现对液体的流量进行精确控制。
二、液压阀的流量控制方法1.节流控制节流控制是液压阀流量控制中最常用的一种方法。
通过调节节流口的大小，可以改变液体的流量。
当节流口较小时，液体的流量也较小；当节流口较大时，液体的流量也较大。
节流控制具有结构简单、调节方便、可靠性强等优点，因此在液压系统中得到了广泛应用。
2.调速阀控制调速阀是一种特殊的节流阀，它通过内置的弹簧力来平衡阀芯两端的压差，从而实现对液体流量的精确控制。
调速阀具有稳定的流量特性，可以保证液体在稳定的流量下流动，因此常用于需要高精度流量控制的场合。
3.溢流阀控制溢流阀是一种安全保护元件，当系统压力过高时，溢流阀会自动打开，将多余的液体排回油箱，以防止系统压力过高对液压元件造成损坏。
同时，溢流阀也可以用作流量控制元件，通过调节溢流阀的开启压力，可以实现对液体流量的调节。
4.比例阀控制比例阀是一种可以按照输入信号的大小和方向，连续地控制液压系统中的压力和流量的元件。
比例阀具有调节方便、精度高、响应速度快等优点，因此在现代液压系统中得到了广泛应用。
通过调节比例阀的输入信号，可以实现对液压系统中液体流量的精确控制。
三、如何选择合适的液压阀实现流量控制在选择合适的液压阀实现流量控制时，需要考虑以下因素：1.所需流量的大小和调节范围；2.系统的工作压力和温度；3.液压油的粘度和清洁度；4.系统的安全保护需求；5.系统的成本和可靠性。
综上所述，液压阀的流量控制对于液压系统的稳定和精确控制至关重要。

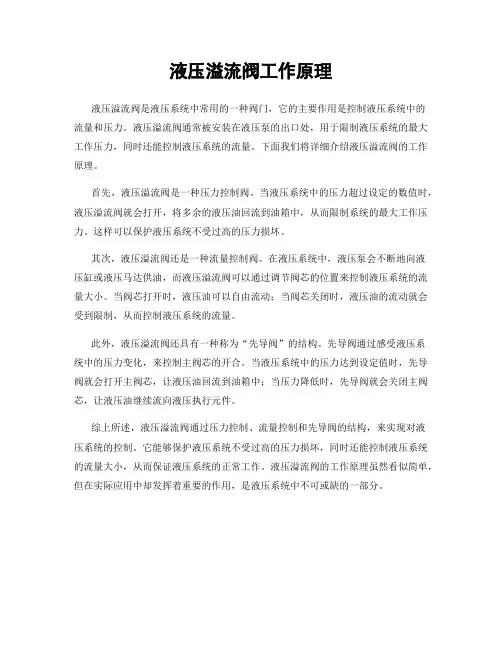

液压溢流阀工作原理
液压溢流阀是液压系统中常用的一种阀门，它的主要作用是控制液压系统中的
流量和压力。
液压溢流阀通常被安装在液压泵的出口处，用于限制液压系统的最大工作压力，同时还能控制液压系统的流量。
下面我们将详细介绍液压溢流阀的工作原理。
首先，液压溢流阀是一种压力控制阀。
当液压系统中的压力超过设定的数值时，液压溢流阀就会打开，将多余的液压油回流到油箱中，从而限制系统的最大工作压力。
这样可以保护液压系统不受过高的压力损坏。
其次，液压溢流阀还是一种流量控制阀。
在液压系统中，液压泵会不断地向液
压缸或液压马达供油，而液压溢流阀可以通过调节阀芯的位置来控制液压系统的流量大小。
当阀芯打开时，液压油可以自由流动；当阀芯关闭时，液压油的流动就会受到限制，从而控制液压系统的流量。
此外，液压溢流阀还具有一种称为“先导阀”的结构。
先导阀通过感受液压系
统中的压力变化，来控制主阀芯的开合。
当液压系统中的压力达到设定值时，先导阀就会打开主阀芯，让液压油回流到油箱中；当压力降低时，先导阀就会关闭主阀芯，让液压油继续流向液压执行元件。
综上所述，液压溢流阀通过压力控制、流量控制和先导阀的结构，来实现对液
压系统的控制。
它能够保护液压系统不受过高的压力损坏，同时还能控制液压系统的流量大小，从而保证液压系统的正常工作。
液压溢流阀的工作原理虽然看似简单，但在实际应用中却发挥着重要的作用，是液压系统中不可或缺的一部分。
液压阀种类及作用液压阀是液压系统中的重要组成部分，用于控制液压流体的流量、压力和方向。
下面是一些常见的液压阀种类及其作用：1. 方向控制阀：- 单向阀（Check Valve）：防止液压流体逆流，只允许单向流动。
- 换向阀（Directional Valve）：控制液压系统中液压流体的流向，可以实现单向、双向或多向流动。
2. 流量控制阀：- 节流阀（Throttle Valve）：通过调节液流的截面积来控制流量，用于控制液压系统中的流量速度。
- 溢流阀（Relief Valve）：当液压系统中的压力超过设定值时，通过溢流来保护系统，控制流量和压力。
3. 压力控制阀：- 定压阀（Pressure Relief Valve）：用于限制液压系统中的最大工作压力，保护系统免受过高压力的损害。
- 压力序列阀（Sequence Valve）：在液压系统中按照一定的顺序控制压力的释放，用于实现多级动作。
4. 定位控制阀：- 电磁阀（Solenoid Valve）：通过电磁力控制阀门的开启和关闭，实现液压系统的远程控制。
- 比例阀（Proportional Valve）：根据输入信号的变化，精确控制液压系统中的流量、压力和位置。
5. 安全控制阀：- 逃逸阀（Escape Valve）：用于在紧急情况下快速释放液压系统中的压力，以确保系统和人员的安全。
- 断电阀（Shut-off Valve）：在断电或紧急情况下，迅速切断液压系统中的液流，保持系统稳定和安全。
以上仅列举了一些常见的液压阀种类及其作用，实际应用中还有其他特殊功能的阀门。
液压阀的选择取决于液压系统的需求和工作条件，通过合理的组合和控制，实现液压系统的稳定运行和精确控制。
液压阀工作原理液压阀是液压系统中常用的控制元件，它能够通过控制液压能量的流动来实现对液压系统的控制和调节。
液压阀的工作原理涉及到压力、流量和方向的调节。
一、压力控制阀压力控制阀是液压系统中最常见的类型之一。
其主要作用是在液压系统中控制压力的大小，以保证液压系统的正常运行。
压力控制阀的工作原理是利用弹簧力、液压力或电磁力来调节和控制液压系统中的压力。
压力控制阀的一个典型应用是溢流阀。
溢流阀通过设置溢流口的大小，使液压系统在达到预定压力后，将多余的流体引导回油箱或其他低压部分，从而防止系统压力超过预定值。
当系统压力降低到设定值以下时，溢流阀会关闭溢流口，从而保持系统在可控的压力范围内。
二、流量控制阀流量控制阀主要用于调节液压系统中的流量，以控制液压缸的速度。
流量控制阀的工作原理是通过改变通过阀芯的截面积来调节流体的流量。
一个常见的流量控制阀是节流阀。
节流阀通过改变液压系统中液流的截面积来调节液体的流量，从而控制液压缸的速度。
当流体通过节流阀时，由于截面积的改变，流速会发生变化，进而影响液压缸的运动速度。
通过调节节流阀的开度，可以精确地控制液压缸的速度。
三、方向控制阀方向控制阀用于控制液压系统中液体流动的方向。
方向控制阀的工作原理是通过控制阀芯的位置来改变液压系统中的液体流通方向。
一个常用的方向控制阀是换向阀。
换向阀可以将液压系统中的液流引导到不同的液压执行元件上，实现液压系统中的正反转控制。
通过改变换向阀的阀芯位置，可以实现液体流向的切换。
综上所述，液压阀工作原理涉及到压力、流量和方向的控制。
通过控制液体的压力大小、流量速度和流向，液压阀能够实现对液压系统的精确控制。
不同类型的液压阀在液压系统中起到不同的控制作用，在工业和机械领域中有着广泛的应用。
液压流量控制阀的分类液压流量控制阀的分类方法繁多，以至于同一种阀在不同的场合，因其着眼点不同有不同的名称。
这一点，学习时须引起高度重视。
下面介绍几种不同的分类方法。
(一)根据在液压系统中的功用分类(1)压力流量控制阀用来控制液压系统中的液流压力或利用压力控制的阀，如：溢流阀流量控制阀的进口压力的压力阀。
当用于防止液压系统压力过载，在紧急情况下起保护作用时，又称为安全阀；当用于维持液压系统压力基本恒定并将定量泵液压系统多余的油液溢流回油箱时，又称为定压阀。
减压阀流量控制阀的出iml压力低于进口压力的阀。
其中：保证阀的出口压力为定值的阀为定值减压阀(简称减压阀)；保证阀的出口压力与进口压力之差为定值的称为定差减压阀，若用于控制另一阀(如节流阀)的进出口压力差为定值，又称为它控式定差减压阀；保证阀的出口压力与进口压力之比为定值的称为定比减压阀。
顺序阀当控制压力达到或超过调定值开启阀口使液流通过的阀，因控制方式和用途不同又分为实现执行元件顺序动作的顺序阀及卸荷阀、背压阀、平衡阀和液动开关。
(2)流量流量控制阀用来控制液压系统中液流流量的阀，如：节流阀由可调液阻构成的阀。
调速阀由节流阀和压力补偿机构组成的阀，通过此类阀的流量大小可以不受阀的进口或出L7压力变化的影响。
分流阀按一定流量比例将进油分成两股、且不受负载变化影响的阀。
将两股按一定比例的流量合为一股的阀称为集流阀。
(3)方向流量控制阀用来控制液压系统中液流流动方向的阀，如：单向阀只允许液流正向流动，反向流动则被截止的阀。
换向阀将两个或两个以上的油口接通或关闭改变液流方向的阀。
以上所列为单一功能的通用阀。
此外还有一些专用阀和具有丽个以上功能的复合阀。
前者如工程机械上用的稳流阀，后者如单向减压阀等。
(二)根据控制方式不同分类1．开关定值流量控制阀此类阀借助于手动、机动、电磁铁和控制压力油等控制方式启闭液流通路，定值控制液流参量。
由于应用广泛，又称为普通液压阀。
