几何精度设计与检测题库

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值范围和测量范围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

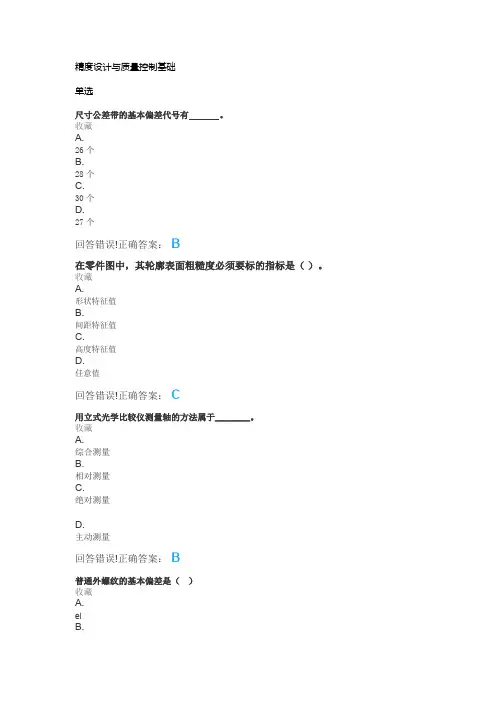

精度设计与质量控制基础单选检验轴用量规，其对检验轴用量规，下列说法不正确的是与同轴度公差带形状相同B.属于位置公差C.属于跳动公差D.属于形状公差回答错误!正确答案： C下列论述不正确的是________。

收藏A.量规止规的长度应比通规要短。

B.量规的结构必须完全符合泰勒原则。

C.小直径孔用量规的止规允许做成全形量规。

D.量规通规的长度应等于配合长度。

回答错误!正确答案： B对于端面全跳动公差，下列论述正确的有＿＿。

收藏A.与平行度控制效果相同B.属于跳动公差C.属于位置公差D.属于形状公差回答错误!正确答案： B配合精度的高低决定于（）的大小。

收藏A.孔和轴的偏差值B.配合公差C.相配合的孔和轴的实际尺寸回答错误!正确答案： B过渡配合的平均配合偏差为（）。

收藏检验轴用量规，其对检验孔用量规，下列说法不正确的是已知某基孔制配合的最大间隙为，轴的上偏差为，则其配合公差为A.B.C.D.零件同一表面不同部位的实际尺寸（）。

收藏A.相等B.不相等C.可能相等或不相等回答错误!正确答案： C按极限尺寸判断原则，某轴实测直线度误差为0.05mm时，下列实际尺寸中不合格的是_______。

收藏A.31.920mm。

B.31.760mm。

C.31.850mm。

D.31.800mm。

回答错误!正确答案： A精确度是表示测量结果中（）影响的程度。

Ａ、Ｂ、Ｃ、收藏A.随机误差大小B.系统误差大小C.系统误差和随机误差的综合大小D.粗大误差大小回答错误!正确答案： C齿轮齿厚偏差用来评定齿轮（）。

收藏A.传递运动的准确性B.载荷分布均匀性C.齿侧间隙D.传动平稳性对检验孔用量规，下列说法不正确的是收藏A.0.111mmB.0.25mmC.0.41mmD.0.009mm回答错误!正确答案： C表面粗糙度是一种（）。

收藏A.宏观几何形状误差B.表面波纹度C.微观几何形状误差D.位置度回答错误!正确答案： C通常规定表面粗糙度的评定长度是取样长度的（）。

第2章几何公差及检测一、判断题1.任何被测提取要素都同时存在有几何误差和尺寸误差。

( √ )2.几何公差的研究对象是零件的几何要素。

( √ )3.相对其他要素有功能要求而给出位置公差的要素称为单一要素。

( ×)4.基准要素是用来确定提取组成要素的理想方向或（和）位置的要素。

( √)5.在国家标准中，将几何公差分为12个等级，1级最高，依次递减。

( √)6.某被测提取圆柱面的实测径向圆跳动为f，则它的圆度误差一定不会超过f。

( √)7.径向圆跳动公差带与圆度公差带的区别是两者在形状方面不同。

( ×)8.端面全跳动公差带与端面对轴线的垂直度公差带相同。

( √ )9.径向全跳动公差可以综合控制圆柱度和同轴度误差。

( √)10.孔的体内作用尺寸是孔的被测提取内表面体内相接的最小理想面的尺寸。

( √)11.孔的最大实体实效尺寸为最大实体尺寸减去中心要素的几何公差。

( √)12.最大实体状态是假定提取组成要素的局部尺寸处处位于极限尺寸且使具有实体最小（材料最少）时的状态。

( × )13.包容要求是要求被测提取要素处处不超越最小实体边界的一种公差原则。

( ×)14.最大实体要求之下关联要素的几何公差不能为零。

( × )15.按最大实体要求给出的几何公差可与该要素的尺寸变动量相互补偿。

( √)16.最小实体原则应用于保证最小壁厚和设计强度的场合。

( √ )17.内径百分表是一种相对测量法测量孔径的常用量仪。

( √)18.扭簧比较仪是利用扭簧作为传动放大的机构。

( √ )19. 圆度误差只能用圆度仪测量。

( × )20.在被测件回转一周过程中，指示器读数的最大差值即为单个测量圆锥面上的斜向圆跳动。

( √)二、选择题1．零件上的提取组成要素可以是（ C ）。

A.理想要素和实际要素B.理想要素和组成要素C. 组成要素和导出要素D.导出要素和理想要素2.下列属于形状公差项目的是（ B ）。

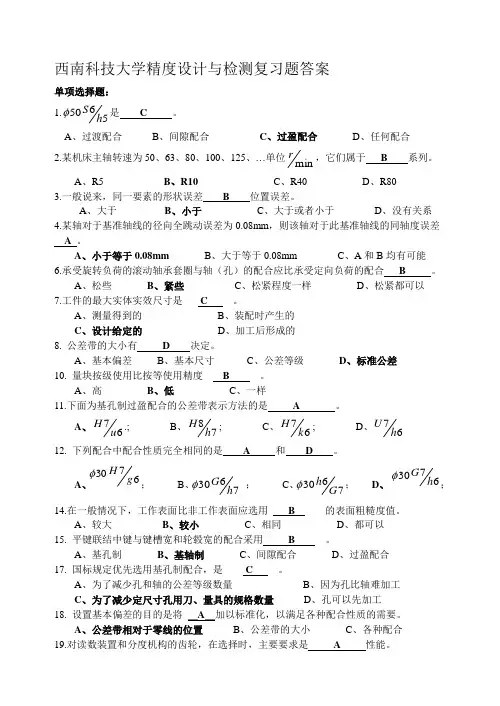

西南科技大学精度设计与检测复习题答案单项选择题： 1.5650h S φ是 C 。

A 、过渡配合B 、间隙配合C 、过盈配合D 、任何配合2.某机床主轴转速为50、63、80、100、125、…单位min r ，它们属于 B 系列。

A 、R5B 、R10C 、R40D 、R803.一般说来，同一要素的形状误差 B 位置误差。

A 、大于B 、小于C 、大于或者小于D 、没有关系4.某轴对于基准轴线的径向全跳动误差为0.08mm ，则该轴对于此基准轴线的同轴度误差__A _。

A 、小于等于0.08mmB 、大于等于0.08mmC 、A 和B 均有可能6.承受旋转负荷的滚动轴承套圈与轴（孔）的配合应比承受定向负荷的配合 B 。

A 、松些B 、紧些C 、松紧程度一样D 、松紧都可以7.工件的最大实体实效尺寸是___ C __。

A 、测量得到的B 、装配时产生的C 、设计给定的D 、加工后形成的8. 公差带的大小有 D 决定。

A 、基本偏差B 、基本尺寸C 、公差等级D 、标准公差10. 量块按级使用比按等使用精度__ B __。

A 、高B 、低C 、一样11.下面为基孔制过盈配合的公差带表示方法的是 A 。

A 、67u H .;B 、78h H ;C 、67k H ;D 、67h U12. 下列配合中配合性质完全相同的是 A 和 D 。

A 、6730g H φ；B 、7630h G φ ；C 、7630G h φ；D 、 6730h G φ；14.在一般情况下，工作表面比非工作表面应选用_ B ____的表面粗糙度值。

A 、较大B 、较小C 、相同D 、都可以15. 平键联结中键与键槽宽和轮毂宽的配合采用 B __。

A 、基孔制B 、基轴制C 、间隙配合D 、过盈配合17. 国标规定优先选用基孔制配合，是____ C _ 。

A 、为了减少孔和轴的公差等级数量B 、因为孔比轴难加工C 、为了减少定尺寸孔用刀、量具的规格数量D 、孔可以先加工18. 设置基本偏差的目的是将___A__加以标准化，以满足各种配合性质的需要。

第三章形状与位置精度设计与检测参考答案一、判断题1．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）2．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）3．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（╳）4．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（╳）5．某实际要素存在形状误差，则一定存在位置误差。

（╳）同一要素。

圆柱面为锥形或腰鼓形时，不一定有轴线平行度、垂直度等位置误差；――关联要素但圆柱面并没有圆跳动误差――端平面为球冠形也没有端面圆跳动。

6．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（╳）7．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（√）8．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）9．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（╳/直径0．02 mm ）10．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（╳）11．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√）12．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（╳）13．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）14．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（╳）15．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

一、填空题1．一个孔或轴允许尺寸的两个极端称为________。

2零件表面切削加工要求轮廓的算术平均偏差Ra为6.3μm，在零件图上标注为___。

3.配合基准制分______和_______两种。

一般情况下优先选用______________。

4．滚动轴承内圈与轴的配合采用基制，而外圈与箱体孔的配合采用基___制。

5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为_____ 、______、______、_____。

6. 普通螺纹结合的基本要求为__________、__________。

7. 零件的尺寸合格,其________ 应在上偏差和下偏差之间。

8．公差原则分______和相关要求，相关要求包括____、____ 、____、___ 四种。

9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐。

二、选择题1．当孔与轴的公差带相互交叠时，其配合性质为（）。

A. 间隙配合B.过渡配合C. 过盈配合2．公差带的大小由（）确定。

A．实际偏差 B. 基本偏差 C. 标准公差3．下列孔与基准轴配合，组成间隙配合的孔是（）。

A．孔两个极限尺寸都大于基本尺寸B．孔两个极限尺寸都小于基本尺寸C．孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸4．基本偏差是（）。

A．上偏差 B.下偏差 C. 上偏差和下偏差D.上偏差或下偏差5．标准规定形状和位置公差共有（）个项目。

A．8 B. 12 C. 14 D. 166．垂直度公差属于（）。

A．形状公差 B. 定位公差C. 定向公差 D. 跳动公差7．如被测要素为轴线，标注形位公差时，指引线箭头应（）。

A. 与确定中心要素的轮廓线对齐B.与确定中心要素的尺寸线对齐C.与确定中心要素的尺寸线错开8.最大实体尺寸是指（）。

A.孔和轴的最大极限尺寸B.孔和轴的最小极限尺寸C.孔的最大极限尺寸和轴的最小极限尺寸D.孔的最小极限尺寸和轴的最大极限尺寸9、径向全跳动公差带的形状与-的公差带形状相同A圆柱度B圆度c同轴度D线的位置度10、孔、轴公差带的相对位置反映（）程度。

1．互换性生产的基础是( )。

A ．大量生产 B. 公差 C. 检测 D. 标准化2. Φ30F6、Φ30F7和Φ30F8的相同偏差是（ ）。

A ．下偏差B . 上偏差C . 实际偏差D . 公差3．Φ30E8/h8与Φ30E9/h9两种配合的（ ）相同。

A . 最大间隙B . 最小间隙C .平均间隙D . 间隙变动范围4. 下列配合中，最紧的配合为（ ）。

A . H7/h6B . JS7/h6C . H7/f6D . U7/h65．可以根据具体情况规定不同形状的公差带的形位公差特征项目是（ ）。

A . 直线度B . 平面度C . 圆度 圆柱度6．滚动轴承内圈与m6轴径配合，它们的配合性质为（ ）。

A . 间隙配合B . 过盈配合C . 过渡配合D . 过渡或间隙配合7．齿轮的齿向误差主要影响齿轮传动的（ ）。

A ．齿侧间隙B . 传递运动的准确性C . 传动的平稳性D . 载荷分布均匀性8．在一定的测量条件下，对同一被测几何量进行连续多次测量时，其误差的大小、方向按一定规律变化的测量误差为（ ）。

A. 随机误差B. 粗大误差C. 定值系统误差D. 变值系统误差9．与Φ40H7/k6基准制不同、配合性质相同的配合是（ ）。

A ．Φ40H7/k7B .Φ40K7/h7C .Φ40K7/h6D .Φ40H6/k610．在评定齿轮传递运动准确性的精度时，若测得r F ∆与w F ∆两项误差中有一项超差，则应再测（ ）。

A ．''i F ∆ B . p F ∆ C . βF ∆ D . b F ∆11．光滑极限量规的通规是用来控制被检验零件的（ ）。

A ．极限尺寸 B. 局部实际尺寸C ． 体内作用尺寸 D. 体外作用尺寸12．在图样上标注被测要素的形位公差，若形位公差值前面加“Φ”，则形位公差带的形状为（）。

A . 两同心圆 B. 两同轴圆柱C . 圆形或圆柱形 D. 圆形、圆柱形或球形13．普通螺纹的公称直径是指螺纹（）的基本尺寸。

精度设计1. 互换性生产的技术基础是（）。

A 大量生产B 公差C 检测D 标准化2. 用公法线千分尺测量齿轮公法线长度的方法属于（）。

A 相对测量法B 绝对测量法C 综合测量法D 间接测量法3. φ20f 6 、φ20f 7 和φ20f 8 的相同偏差是（）。

A 下偏差B 上偏差C 实际偏差D 公差4. 比较孔或轴的加工难易程度的高低是根据（）。

A 公差值的大小B 公差等级系数的大小C 标准公差因子D 基本尺寸的大小5. 定向公差带具有综合控制被测要素的（）。

A 形状和位置误差的职能B 形状和定向误差的职能C 定向和定位误差的职能D 形状误差和跳动的职能6.GB1144 － 87 规定矩形花键联结的定心方式采用（）。

A 大径定心B 小径定心C 键宽定心D 中径定心7. 为保证使用要求，应规定轴键槽两侧面的中心平面对基准轴线的（）。

A 平行度公差B 垂直度公差C 倾斜度公差D 对称度公差8. 螺纹的实际中径用（）。

A 大径表示B 小径表示C 中径表示D 单一中径表示9. 齿轮的齿向误差主要影响齿轮转动的（）。

A 齿侧间隙B 传递运动的准确性C 传动的平稳性D 载荷分布均匀性10. 引起封闭环同向变动的组成环叫做（）。

A 减环B 增环C 调整环D 修配环11. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（）。

A 直线度B 平面度C 圆度D 同轴度12. φ40k6 （）轴颈与深沟球轴承内圈配合的性质为（）。

A 过渡配合B 过盈配合C 过渡或过盈配合D 间隙配合13. 齿轮齿厚偏差Δ E s 用来评定（）。

A 传递运动的准确性B 传动的平稳性C 载荷分布均匀性D 齿侧间隙14. 相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。

A 间隙配合B 过渡配合C 可能是间隙配合也可能是过渡配合D 过盈配合15. 利用同一方法加工φ50H7 孔与φ100H6 孔应理解为 ( ).A 前者加工困难B 后者加工困难C 两者加工难易相当D 加工难易程度无法比较16. 影响齿轮传递运动准确性最主要的误差是 ( ).A 齿形误差B 齿向误差C 齿距累积误差D 螺旋线波度误差17. 孔的作用尺寸（）。

西南科技大学精度设计与检测复习题答案单项选择题： 1.5650h S φ是 C 。

A 、过渡配合B 、间隙配合C 、过盈配合D 、任何配合2.某机床主轴转速为50、63、80、100、125、…单位min r ，它们属于 B 系列。

A 、R5B 、R10C 、R40D 、R803.一般说来，同一要素的形状误差 B 位置误差。

A 、大于B 、小于C 、大于或者小于D 、没有关系4.某轴对于基准轴线的径向全跳动误差为0.08mm ，则该轴对于此基准轴线的同轴度误差__A _。

A 、小于等于0.08mmB 、大于等于0.08mmC 、A 和B 均有可能6.承受旋转负荷的滚动轴承套圈与轴（孔）的配合应比承受定向负荷的配合 B 。

A 、松些B 、紧些C 、松紧程度一样D 、松紧都可以7.工件的最大实体实效尺寸是___ C __。

A 、测量得到的B 、装配时产生的C 、设计给定的D 、加工后形成的8. 公差带的大小有 D 决定。

A 、基本偏差B 、基本尺寸C 、公差等级D 、标准公差10. 量块按级使用比按等使用精度__ B __。

A 、高B 、低C 、一样11.下面为基孔制过盈配合的公差带表示方法的是 A 。

A 、67u H .;B 、78h H ;C 、67k H ;D 、67h U12. 下列配合中配合性质完全相同的是 A 和 D 。

A 、6730g H φ；B 、7630h G φ ；C 、7630G h φ；D 、 6730h G φ；14.在一般情况下，工作表面比非工作表面应选用_ B ____的表面粗糙度值。

A 、较大B 、较小C 、相同D 、都可以15. 平键联结中键与键槽宽和轮毂宽的配合采用 B __。

A 、基孔制B 、基轴制C 、间隙配合D 、过盈配合17. 国标规定优先选用基孔制配合，是____ C _ 。

A 、为了减少孔和轴的公差等级数量B 、因为孔比轴难加工C 、为了减少定尺寸孔用刀、量具的规格数量D 、孔可以先加工18. 设置基本偏差的目的是将___A__加以标准化，以满足各种配合性质的需要。

第7章习题参考解答7-1解释下列螺纹标记的含义：①M24—6H ；②M36×2—5g6g —20；③M30×2—6H ／5g6g 7-2查表确定M10—5g6g 螺纹制件的大径和中径的极限尺寸，并画出公差带图。

7-3有一螺纹M20—5h6h ，加工后测得实际大径d =19.980mm ，实际中径d 2s =18.255mm ，螺距累积误差∑∆P =+0.04mm ，牙型半角误差分别1α∆=－35′,2α∆=－40′，试判断该件是否合格？7-1①M24—6HM ：螺纹特征代号24：公称直径24mm ，粗牙6H ：公差带代号，中径和顶径公差带都为6H②M36×2—5g6g —20M ：螺纹特征代号36×2：公称直径36mm ，螺距2mm5g6g ：外螺纹公差带代号，中径公差带代号5g ，顶径公差带代号6g 20：旋合长度20③M30×2—6H ／5g6gM30×2—6H 的内螺纹与M30×2-5g6g 的外螺纹配合M ：螺纹特征代号30×2：公称直径30mm ，螺距2mm6H ：公差带代号，中径和顶径公差带都为6H5g6g ：外螺纹公差带代号，中径公差带代号5g ，顶径公差带代号6g 7-2查表确定M10—5g6g 螺纹制件的大径和中径的极限尺寸，并画出公差带图。

查附表21，M10螺纹的螺距为1.5mm ，中径9.026mm.查附表22，5级精度中径公差为106μm ，查附表23，6级精度顶径公差为300μm ，查附表24，g 基本偏差为-32μm ，所以，中径尺寸公差为φ0.0320.1389.026--mm顶径尺寸公差为φ0.0320.33210--mm 。

图略。

7-3有一螺纹M20—5h6h ，加工后测得实际大径d =19.980mm ，实际中径d 2s =18.255mm ，螺距累积误差∑∆P =+0.04mm ，牙型半角误差分别1α∆=－35′,2α∆=－40′，试判断该件是否合格？解：(1)确定中径、大径极限尺寸。

判断题1)为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

2)只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

3)间接测量就是使用它的公称尺寸。

4）测量中，测量器具的示值范围，应大于被测尺寸的公差。

5)加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

6)实际尺寸就是真实的尺寸，简称真值。

7)量块按等使用时，量块的工件尺寸既包含制造误差，也包含检定量块的测量误差。

8)同一公差等级的孔和轴的标准公差数值一定相等。

9)某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

10)零件的实际尺寸越接近其基本尺寸就越好。

11)公差是极限尺寸代数差的绝对值。

12)φ10f6、φ10f7和φ10f8的上偏差是相等的,只是它们的下偏差各不相同。

13）为了得到基轴制的配合，不一定要先加工轴，也可以先加工孔。

14)实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。

15)若某配合的最大间隙为２０微米，配合公差为３０微米，则该配合一定是过渡配合。

16)某基孔制配合，孔的公差为２７微米，最大间隙为１３微米，则该配合一定是过渡配合。

17)尺寸公差大的一定比尺寸公差小的公差等级低。

18)孔φ50R6与轴φ50r6的基本偏差绝对值相等，符号相反。

19)偏差可为正、负或零值，而公差为正值。

20)各级a--h的轴与基准孔必定构成间隙配合。

21)因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。

22)数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

23)配合公差越大，则配合越松。

24)一般来讲，φ50 F6比φ50 p6难加工。

25)某尺寸的公差越大，则尺寸精度越低。

26) Φ30相当于Φ30.028。

27)某一配合，其配合公差等于孔与轴的尺寸公差之和。

28)最大实体尺寸是孔和轴的最大极限尺寸的总称。

29)公差值可以是正的或负的。

30)公差带相对于零线的位置，是用基本偏差来确定的。
