几何量精度设计与检测复习题参考问题详解2013

零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。

( × )2．误差是设计人员给定的，公差是在加工过程中产生的。

（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。

2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。

3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。

三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。

零部件具有的这种性质称为互换性。

2. 几何量公差：实际几何参数值所允许的变动量。

第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。

（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。

（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。

（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。

（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。

（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。

（×）7.零件的公差值可为正、负、零。

（×）8.零件的偏差值可为正、负、零。

（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。

（×）10. 零件的极限偏差是用来控制实际偏差的。

（√）11. 按GB键槽属于孔。

（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。

（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。

（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。

（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。

第一章1、试写出下列基本系列和派生系列中自1以后的5个优先数的常用值：R10，R10/2，R20/3，R5/3。

解：R10优先数系自1开始的5个优先数常用值是1，1.25，1.6，2，2.5；R10/2优先数系自1开始的5个优先数常用值是1，1.6，2.5，4.0，6.3；R20/3优先数系自1开始的5个优先数常用值是1，1.4，2，2.8，4； R5/3优先数系自1开始的5个优先数常用值是1，4，16，63，250。

2、自6级开始各等级尺寸公差的计算公式为10i ，16i ，25i ，40i ，64i ，100i ，160i ，…。

自3级开始螺纹公差的等级系数为0.50，0.63，0.80，1.00，1.25，1.60，2.00。

试判断它们属于何种优先数的系列（i 为公差单位）。

解：前者属于R5系列，后者属于R10系列。

3、下面两列数据属于哪种系列？公比q 为多少？（1）电动机转速有（单位为r ／min ）：375，750，1500，3000…。

（2）摇臂钻床的主参数（最大钻孔直径，单位为mm ）：25，40，63，80，100，125等。

解：前者属于R10/3派生系列，公比q ：2；后者前三项属于R5系列，公比q ：1.6，后三项属于R10系列，公比q ：1.25，属于R5和R10的复合系列。

第二章1、设某配合的孔径为φ15 +0.027 0mm ，轴径为φ15 -0.016-0.034mm ，试分别计算其极限尺寸、极限偏差、尺寸公差、极限间隙（或过盈）、平均间隙（或过盈）、配合公差，并画出其尺寸公差带及配合公差带图。

解：(1)极限尺寸：孔：D max =φ15.027 D min =φ15 轴: d max =φ14.984 d min =φ14.966(2)极限偏差：孔：ES=+0.027 EI=0轴：es= -0.016 ei= -0.034 (3)尺寸公差：孔：T D =|ES-EI|= |（+0.027）-0|=0.027 轴：T d = |es-ei|=|（-0.016）－（-0.034）|=0.018(4)极限间隙：X max = ES －ei=（+0.027）－（-0.034）=+0.061 X min = EI －es=0－（-0.016）=+0.016平均间隙(5)配合公差：T f = T D + T d =0.027+0.018=0.045()0385.021minmax+=+=XX X av(6)尺寸公差带和配合公差带图，如图所示。

精度设计1. 互换性生产的技术基础是（）。

A 大量生产B 公差C 检测D 标准化2. 用公法线千分尺测量齿轮公法线长度的方法属于（）。

A 相对测量法B 绝对测量法C 综合测量法D 间接测量法3. φ20f 6 、φ20f 7 和φ20f 8 的相同偏差是（）。

A 下偏差B 上偏差C 实际偏差D 公差4. 比较孔或轴的加工难易程度的高低是根据（）。

A 公差值的大小B 公差等级系数的大小C 标准公差因子D 基本尺寸的大小5. 定向公差带具有综合控制被测要素的（）。

A 形状和位置误差的职能B 形状和定向误差的职能C 定向和定位误差的职能D 形状误差和跳动的职能6.GB1144 － 87 规定矩形花键联结的定心方式采用（）。

A 大径定心B 小径定心C 键宽定心D 中径定心7. 为保证使用要求，应规定轴键槽两侧面的中心平面对基准轴线的（）。

A 平行度公差B 垂直度公差C 倾斜度公差D 对称度公差8. 螺纹的实际中径用（）。

A 大径表示B 小径表示C 中径表示D 单一中径表示9. 齿轮的齿向误差主要影响齿轮转动的（）。

A 齿侧间隙B 传递运动的准确性C 传动的平稳性D 载荷分布均匀性10. 引起封闭环同向变动的组成环叫做（）。

A 减环B 增环C 调整环D 修配环11. 可以根据具体情况规定不同形状的公差带的形位公差特征项目是（）。

A 直线度B 平面度C 圆度D 同轴度12. φ40k6 （）轴颈与深沟球轴承内圈配合的性质为（）。

A 过渡配合B 过盈配合C 过渡或过盈配合D 间隙配合13. 齿轮齿厚偏差Δ E s 用来评定（）。

A 传递运动的准确性B 传动的平稳性C 载荷分布均匀性D 齿侧间隙14. 相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。

A 间隙配合B 过渡配合C 可能是间隙配合也可能是过渡配合D 过盈配合15. 利用同一方法加工φ50H7 孔与φ100H6 孔应理解为 ( ).A 前者加工困难B 后者加工困难C 两者加工难易相当D 加工难易程度无法比较16. 影响齿轮传递运动准确性最主要的误差是 ( ).A 齿形误差B 齿向误差C 齿距累积误差D 螺旋线波度误差17. 孔的作用尺寸（）。

一、填空题1、优先数系共包含、和三种系列。

2、优先数系中的基本系列包含、、和四个系列。

3、测量过程的四要素是、、和。

4、量块的使用方法可以分为和。

5、构成尺寸公差带的两个要素是公差带大小和公差带位置，前者由决定，后者由决定。

6、GB/T1800.1-2009规定标准尺寸公差等级分为级，其中IT01级最高，IT18级最低，基本偏差分为种。

7、GB/T1800.1-2009中规定了两种等效的配合制，分别是和。

一般情况下优先采用。

8、零件的几何要素按检测关系可以分别和。

9、零件的几何要素按结构特征可以分别和。

10、一般情况下，评定长度包含个取样长度。

11、表面粗糙度中的中线包含和两种。

12、滚动轴承内圈的基本偏差为，外圈的基本偏差为。

13、滚动轴承外圈与外壳孔的配合应采用配合，滚动轴承内圈与轴颈的配合应采用配合。

14、平键联结中的配合尺寸是，其配合常采用配合。

15、平键联结中键宽与键槽宽采用基轴制配合，其配合类型分为、、和。

16、影响齿轮传动平稳性的必检参数包括和。

17、影响齿轮传动传递运动准确性的必检参数包括和。

18、齿轮精度选择的方法主要包括和两种。

二、选择题1、互换性生产的技术基础是（）。

A．大量生产B．公差C．检测D．标准化2、优先数学中R10/3 系列是（）。

A．基本系列B．补充系列C．派生系列D．等差系列3、相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。

A．间隙配合B．过渡配合C．可能是间隙配合也可能是过渡配合D．过盈配合4、基本偏差代号为H 的基准孔与基本偏差代号为a ～h 的轴形成（）。

A．间隙配合B．过盈配合C．过渡配合D．间隙配合或过渡配合5、基本偏差代号为J 、K 、M 的孔与基本偏差代号为h 的轴可以构成（）。

A．间隙配合B．间隙或过渡配合C．过渡配合D．过盈配合6、孔的最小实体尺寸就是其（）。

A．最大极限尺寸B．最小极限尺寸C．体外作用尺寸D．体内作用尺寸7、轴的最小实体尺寸就是其（）。

第五章精度检测基本概念内容概要：主要论述几何量精度检测的基本理论，包括测量的基本概念、计量单位、测量器具、测量方法、测量误差和测量数据处理等。

教学要求：在掌握机械精度设计的基础上，对其检测技术方面的基础知识有一个最基本的了解，并能运用误差理论方面的知识对测量数据进行处理后，正确地表达测量结果。

学习重点：测量误差和测量数据的处理。

学习难点：测量误差的分析。

习题一、判断题（正确的打√，错误的打×）1、直接测量必为绝对测量。

( )2、为减少测量误差，一般不采用间接测量。

( )3、为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )4、使用的量块数越多，组合出的尺寸越准确。

( )5、0~25mm千分尺的示值范围和测量范围是一样的。

( )6、用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( )7、某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( )8、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( )9、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )10、对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )二、选择题1、下列测量中属于间接测量的有_____________A、用千分尺测外径。

B、用光学比较仪测外径。

C、用内径百分表测内径。

D、用游标卡尺测量两孔中心距。

E、用高度尺及内径百分表测量孔的中心高度。

2、下列测量中属于相对测量的有__________A、用千分尺测外径。

B、用光学比较仪测外径。

C、用内径百分表测内径。

D、用内径千分尺测量内径。

E、用游标卡尺测外径。

3、下列论述中正确的有_________A、指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差。

B、测量力大小不一致引起的误差，属随机误差。

C、测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差。

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值范围和测量范围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

第8章习题参考解答8-1解释下列花键标记的含义：①8×52f7×58a11×10d10；②H7H10H1110828812f7a11d11⨯⨯⨯。

解：①外花键的尺寸公差带代号：花键键数N为8、小径d的公差带代号为52f7、大径D 的公差带代号为58a11、键宽B的公差带代号为10d10。

②花键副的配合代号：花键键数N为10、小径d的配合为82H7/f7、大径D的配合为88H10/a11、键槽宽与键宽B的配合为12H11/d11。

8-2某一配合为φ25H8/k7，用普通平键联接以传递扭矩，已知：b=8mm，h=7mm，L=20mm。

平键配合为一般联接。

试确定键及键槽各尺寸及其极限偏差、几何公差和表面粗糙度，并标注在键槽剖面图上。

解：8-3某机床主轴箱中，有一个6级精度齿轮的花键孔与花键轴联接，花键规格：6×26×30×6，花键孔长30mm，花键轴长75mm，齿轮花键孔相对花键轴作轴向移动，要求定心精度较高。

试确定：1）齿轮花键孔和花键轴的公差带代号，计算小径、大径、键（槽）宽的极限尺寸。

2）分别写出在装配图上和零件图上的标记。

解：1）因内外花键有相对移动，定心精度要求较高，所以内外花键选紧滑动配合。

查表8-2得：小径d=26，采用H6/g6配合；大径D=30，采用H10/a11配合；键宽B=6，采用H7/f7配合。

极限尺寸分别为：查附表2、3和4得小径孔（Φ26H6）：d max=26+0.013=26.013mmd min=26mm小径轴（Φ26g6）：d max=26-0.007=25.993mmd min=26-0.02=25.98mm大径孔（Φ30H10）：D max=30+0.084=30.084mmD min=30mm大径轴（Φ30a11）：D max=30-0.3=29.7mmD min=30-0.43=29.57mm 键槽宽（6H7）：B max=6+0.012=6.012mmB min=6mm键宽（6f7）：B max=6-0.01=5.99mmB min=6-0.022=5.978mm2）装配图上的标记：H6H10H7 626306g6a11f7⨯⨯⨯零件图上的标记：内花键6×26H6×30H10×6H7外花键6×26g6×30a11×6f7。

几何量精度复习题邢台职业技术学院一、填空题（25分）1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。

2．机械零件的几何精度包括_________精度、_______•精度和表面粗糙度。

3．测量误差按其特性可分为____________,____________和____________三类。

4．实际偏差是指＿＿，极限偏差是指＿＿。

5．尺寸公差带具有和两个特性。

标准化后，尺寸公差带的大小，由决定；尺寸公差带的位置由决定。

6．滚动轴承内圈与轴颈配合采用制配合，其内圈的基本偏差为；外圈与外壳孔配合采用制配合。

mm的公差等级为＿＿，基本偏差代号为＿＿。

7．孔φ65 -0.042-0.0728．尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是＿＿mm，最小极限尺寸是＿＿mm。

9．孔的基本偏差数值为＿＿mm，孔的的公差为＿＿mm。

10．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。

11．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是＿＿mm，下偏差是＿＿mm。

12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。

13．公差等级的选择原则是＿＿的前提下，尽量选用＿＿的公差等级。

14．孔的公差带在轴的公差带之上为__________配合；•孔的公差带与轴的公差带相互交叠为__________配合；孔的公差带在轴的公差带之下为__________配合。

15．标准规定，•基孔制配合中，基准孔的基本偏差代号为,其数值等于____。

16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。

17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。

若给定任意方向时，其公差带是＿＿区域。

18．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。

几何量精度设计与检测复习题参考答案2013《几何量精度设计与检测》复习题参考答案一、填空题1.互换性；2. 先疏后密；3. 十进等比级数(数列)；4. 标准化；5.互换性；6.检验；7.统一；8.功能；9.3；10.R5；11.位置；12.较低；13.基轴制；14.最大实体尺寸；15.正态分布；16.类比法；17.键；18.小于等于（不大于）；19.形状公差；20.唯一的；21.位置；22.几何要素；23.变动量；24.最小条件；25.加工经济性；26.1；27.波纹度；27.5；28. 取样长度； 29. 小径定心；30. 载荷分布均匀性；31. 循环负荷；32. 键宽；33. 传递运动准确性；34. 局部负荷；35.基轴制；36. 齿侧间隙；37.以下（之下）；38. 位置度；39. 载荷分布均匀性；40. 对称度二、选择填空题1.B;2.C;3.C;4.C;5.D;6.B;7.C;8.D;9.D; 10.A; 11.B; 12.A(基轴制);13.C;14.B;15.C; 16.D; 17.D; 18.D; 19. A(基轴制); 20.D; 21.A; 22.C; 23.B; 24.A; 25.C; 26.A; 27.A; 28.B; 29.A; 30.C; 31.D; 32.D; 33.C ; 34.D; 35.A; 36.B; 37.A; 38.B; 39.A;40.D三、简答题四、标注与改错题1.标注题2. 标注题3. 标注题AØ35H7Ø10H7Ø20h60.010.02Ø0.05A0.0050.0060.05AØ0.05A4. 标注题5 .改错题6. 改错题7. 改错题8. 改错题五、计算题1. 解：因为 Ts=es-ei 所以 ei=es- Ts=-0.040-0.021=-0.061mm由 Xmax=ES-ei=+0.013-（-0.061）=+0.074mm有 Xmin =-Xmax+2 Xav=-0.074+2×0.057=+0.040mm则 Tf= Xmax- Xmin=+0.074-0.040=0.034mm由 Ymax=EI-es有 EI=Ymax+es=+0.040-0.040=0则 Th=ES-EI=+0.013-0=0.013mm由此可知：属于基孔制间隙配合。

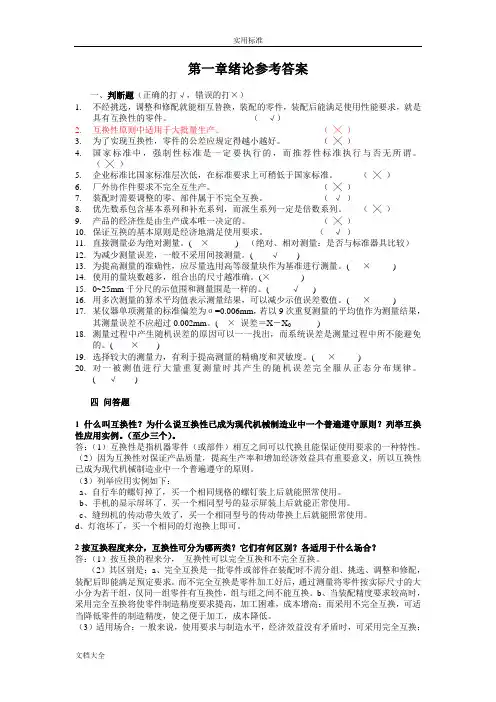

第一章绪论参考答案一、判断题（正确的打√，错误的打×）1.不经挑选，调整和修配就能相互替换，装配的零件，装配后能满足使用性能要求，就是具有互换性的零件。

（√）2.互换性原则中适用于大批量生产。

（╳）3.为了实现互换性，零件的公差应规定得越小越好。

（╳）4.国家标准中，强制性标准是一定要执行的，而推荐性标准执行与否无所谓。

（╳）5.企业标准比国家标准层次低，在标准要求上可稍低于国家标准。

（╳）6.厂外协作件要求不完全互生产。

（╳）7.装配时需要调整的零、部件属于不完全互换。

（√）8.优先数系包含基本系列和补充系列，而派生系列一定是倍数系列。

（╳）9.产品的经济性是由生产成本唯一决定的。

（╳）10.保证互换的基本原则是经济地满足使用要求。

（√）11.直接测量必为绝对测量。

( ×) （绝对、相对测量：是否与标准器具比较）12.为减少测量误差，一般不采用间接测量。

( √)13.为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ×)14.使用的量块数越多，组合出的尺寸越准确。

(×)15.0~25mm千分尺的示值围和测量围是一样的。

( √)16.用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( ×)17.某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。

( ×误差＝X－X0)18.测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( ×)19.选择较大的测量力，有利于提高测量的精确度和灵敏度。

( ×)20.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √)四问答题1什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

习题参考答案第二章几何量精度习题解答一、判断题1.X2. X3. X4. X5. X6. X7. X8. J9. V 10. V 11. X 12. X 13. X14.X 15. V 16. V 17. X 1& X 19. V 20. X 21. J 22. X 23. V 24. X25.X 26. V 27. X 28. J 29. V 30. X 31. V 32. V 33. X 34. J 35. X 36. V 37. X 3& V二、选择题1.A；D； E2. B； C3. A； B4. A；C； D5.A； B6. B；C7.B；C； E 8. B； D 9. C；D； E 10. A； C； E11. B； C； E 12.B； D 13. A；D； E 14. B；C； D 15. B； D 16. B； C 17. A； C1& A； B 19. B；C； D 20.A； E 21. A； B； D三、填空题1.儿何量误差采用相应的技术措施2.零（部）件在装配前，允许有附加地选择；装配时允许有附加地调整但不允许修配；装配后能满足预定使用性能要求。

3.零（部）件在装配或换前，不作任何地选择；装配时不作调整或修配；装配后能满足预定使用性能要求。

4.实际尺寸减去基本尺寸所得的代数差最大（或最小）极限尺寸减去其基本尺寸所得的代数差5.标准公差基本偏差6.+0.019 -0.0197.IT7 S8.①80. 023 ①79. 9779.-17 ①47. 95810.+0.100 0 +0.050 -0.05011.-0.01 -0. 0212.增大减小13.0 -0. 05014.高一同15.基轴16.公差带形状相同前者公差带轴线位置浮动而后者轴线的位置是固定的。

17.距离为公差值t的两平行平面直径为公差值t的圆柱面内18.半径差为公差值t的两同心圆之间的区域半径差为公差值t的两同轴圆柱面之间的区域19.距离为公差值t,且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域21 .距离分别为公差值匕、t2的两对平行平面之间的区域22.径向全跳动误差径向全跳动误差23.内凹或中凸24.满足其功能要求25.相同固定浮动26.直径为公差值t,且与基准平面成理论正确角度的圆柱面内的区域直径为公差值t,且以线的理想位置为轴线的圆柱面内的区域27.0.02528.给定任意方向的线相对第一基准B,第二基准A的位置度公差为①0.1,且遵守最小实体要求。

一、判断题〔〕1 ．公差可以说是允许零件尺寸的最大偏差。

（）2 ．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3 ．国家标准规定，孔只是指圆柱形的内表面。

（）4 ．图样标注mm 的轴，加工得愈靠近基本尺寸就愈精确。

（）5 ．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6. 某平面对基准平面的平行度误差为 0 ． 05mm ，那么这平面的平面度误差一定不大于 0 ． 05mm 。

（）7. 某实际要素存在形状误差，则一定存在位置误差。

（）8．零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）9、对一般的紧固螺纹来说，螺栓的作用中径应小于或等于螺母的作用中径。

（）10．影响齿轮传递运动准确性的误差，是齿距分布不均而产生的以齿轮一转为周期的误差。

（）二、选择题〔〕1．零件的截面轮廓形状波距小于1mm的属于（）。

A．形状误差 B. 位置误差 C. 粗糙度 D. 波纹度2. Φ40f6、Φ40f 7和Φ40f 8的相同偏差是（）。

A．下偏差B. 上偏差C. 实际偏差D. 公差3．Φ55G8/h8与Φ55G9/h9两种配合的（）相同。

A.最小间隙B. 最大间隙C.平均间隙D. 间隙变动范围7．齿轮的单个齿距偏差主要影响齿轮传动的（）。

A．齿侧间隙B. 传递运动的准确性C. 传动的平稳性D. 载荷分布均匀性8．在一定的测量条件下，对同一被测几何量进行连续多次测量时，其误差的大小、方向均保持不变的测量误差为（）。

A. 定值系统误差B. 粗大误差C. 随机误差D. 变值系统误差9．与Φ40H8/g7基准制不同、配合性质相同的配合是（ ）。

A ．Φ40H8/g8B .Φ40G7/h7C . Φ40H7/g7D .Φ40G8/h710．孔的最大实体尺寸就是其（ ）。

A. 最大极限尺寸B. 最小极限尺寸C. 体外作用尺寸D. 体内作用尺寸C.可能是间隙配合也可能是过渡配合D. 过盈配合 1．孔的最小实体尺寸为 尺寸。

第7章习题参考解答7-1解释下列螺纹标记的含义：①M24—6H ；②M36×2—5g6g —20；③M30×2—6H ／5g6g 7-2查表确定M10—5g6g 螺纹制件的大径和中径的极限尺寸，并画出公差带图。

7-3有一螺纹M20—5h6h ，加工后测得实际大径d =19.980mm ，实际中径d 2s =18.255mm ，螺距累积误差∑∆P =+0.04mm ，牙型半角误差分别1α∆=－35′,2α∆=－40′，试判断该件是否合格？7-1①M24—6HM ：螺纹特征代号24：公称直径24mm ，粗牙6H ：公差带代号，中径和顶径公差带都为6H②M36×2—5g6g —20M ：螺纹特征代号36×2：公称直径36mm ，螺距2mm5g6g ：外螺纹公差带代号，中径公差带代号5g ，顶径公差带代号6g 20：旋合长度20③M30×2—6H ／5g6gM30×2—6H 的内螺纹与M30×2-5g6g 的外螺纹配合M ：螺纹特征代号30×2：公称直径30mm ，螺距2mm6H ：公差带代号，中径和顶径公差带都为6H5g6g ：外螺纹公差带代号，中径公差带代号5g ，顶径公差带代号6g 7-2查表确定M10—5g6g 螺纹制件的大径和中径的极限尺寸，并画出公差带图。

查附表21，M10螺纹的螺距为1.5mm ，中径9.026mm.查附表22，5级精度中径公差为106μm ，查附表23，6级精度顶径公差为300μm ，查附表24，g 基本偏差为-32μm ，所以，中径尺寸公差为φ0.0320.1389.026--mm顶径尺寸公差为φ0.0320.33210--mm 。

图略。

7-3有一螺纹M20—5h6h ，加工后测得实际大径d =19.980mm ，实际中径d 2s =18.255mm ，螺距累积误差∑∆P =+0.04mm ，牙型半角误差分别1α∆=－35′,2α∆=－40′，试判断该件是否合格？解：(1)确定中径、大径极限尺寸。

《几何量精度设计与测量技术（第2版）》习题解答第1章习题参考答案1-1～1-5 答案参见书中的内容。

1-6:R10系列依次为：1.00，1.25，1.60，2.00，2.50，3.15，4.00，5.00，6.30，8.00，10.00,12.50,16.00,20.00,25.00,31.50,40.00,50.00,63.00,80.00,100.00R10/2系列依次为： 1.60，2.50，4.00，6.30，10.00，16.00，25.00，40.00，63.00，100.00,160.00,250.00,400.00,630.00,1000.00,1600.00,2500.00,4000.00,6300.00,1000 0.00。

1-7：可装配性与互换性的区别在于，互换性强调零件需按统一规格要求制造，不需要挑选或修配，即能满足装配要求，而可装配性强调的是保证装配需求,忽视统一的规则和标准化。

1-8:答案参见书中的内容。

第2章习题参考答案1.填空2-1 公差2-2 +0.034 ，+0.0092-3 基本偏差，标准公差2-4 极限，基本2-5 20 ，IT012-6 0，-0.025，+0.0202-7 过盈，间隙2-8 满足使用要求，较低2.判断题2-9 ×2-10 ×2-11 √2-12 ×2-13 √2-14 √3.简答题答案略。

4.计算题（1）max min 0.131mm, 0.065mm,0.066mm;20H8/d8f X X T φ=+=+= （2）max max 0.023mm, 0.018mm,0.041mm;35K7/h6f X Y T φ=+=-= （3）max min 0.060mm, 0.011mm,0.049mm;55H7/r6f Y Y T φ=-=-= 2-21（1）φ70H7：ES=+30m μ EI=0；φ70g5：es=-10m μ ei=-23m μ 基孔制间隙配合；T f =43m μ，X max =+53m μ，X min =+10m μ （2）φ40H7：ES=+25m μ EI=0；φ40r6：es=+50m μ ei=+34m μ 基孔制过盈配合；T f =41m μ，Y max =-50m μ，Y min =-9m μ（3）φ55JS8：ES=+23m μ EI=-23m μ φ55h7：es=0 ei=-30m μ 基轴制过渡配合；T f =76m μ，X max =+53m μ，Y max =-23m μ 2-22（1）25H8/f8φ （2）40H7/u6φ （3）60H8/k7φ第3章习题参考答案3-1～3-6答案参见书中的内容。

第三部份综合练习题一、填空题1．公差标准是对几何量误差的限制性方法，采纳相应的技术方法是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上误差为+0.019 mm，下误差为 -0.019 mm。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当径向全跳动误差不大于给定的圆柱度公差值时，能够确信圆柱度误差可不能超差。

4．径向圆跳动公差带与圆度公差带在形状方面相同，但前者公差带圆心的位置是固定的而后者公差带圆心的位置是浮动的。

5．φ30 + 0mm的孔与φ-0.020mm的轴配合，属于基孔制间隙配合。

6．φ50mm的基孔制孔、轴配合，已知其最小间隙为0．05，那么轴的上误差是。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封锁环必为最大极限尺寸。

8．孔、轴的ES＜ei的配合属于过盈配合，EI＞es的配合属于间隙配合。

9．某轴尺寸为Φ-0.028 mm，被测要素给定的尺寸公差和形位公差采纳最小实体要求，那么垂直度公差是在被测要素为最小实体状态时给定的。

当轴实际尺寸为Φ9.972mm是，许诺的垂直度误差达最大，可达0.02 mm。

10．孔、轴配合的最大过盈为-60μm，配合公差为40μm，能够判定该配合属于过渡配合。

11．在产品设计中，尺寸链计算是依照机械的精度要求，合理地确信有关尺寸的公差和极限误差。

12．选择基准制时，应优先选用基孔制缘故是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，本钱大。

13．配合公差是指许诺间隙或过盈的变更量，它表示配合精度的高低。

14．国家标准中规定表面粗糙度的要紧评定参数有Re 、 Ry 、 Rz三项。

15．含义是给定方向上元素相对基准元素A的垂直度公差是Φ，且遵循最小实体要求。

16．φ45+ 0mm孔的大体误差数值为 0，φ轴的大体误差数值为-0.050 mm。

17．完全互换是指零部件在装配或换前，不做任何的选择；装配时不做调整或修配；装配后能知足预定的利用性能要求。

第五章精度检测基本概念内容概要：主要论述几何量精度检测的基本理论，包括测量的基本概念、计量单位、测量器具、测量方法、测量误差和测量数据处理等。

教学要求：在掌握机械精度设计的基础上，对其检测技术方面的基础知识有一个最基本的了解，并能运用误差理论方面的知识对测量数据进行处理后，正确地表达测量结果。

学习重点：测量误差和测量数据的处理。

学习难点：测量误差的分析。

习题一、判断题（正确的打√，错误的打×）1、直接测量必为绝对测量。

( )2、为减少测量误差，一般不采用间接测量。

( )3、为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )4、使用的量块数越多，组合出的尺寸越准确。

( )5、0~25mm千分尺的示值范围和测量范围是一样的。

( )6、用多次测量的算术平均值表示测量结果，可以减少示值误差数值。

( )7、某仪器单项测量的标准偏差为σ=，若以9次重复测量的平均值作为测量结果，其测量误差不应超过。

( )8、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( )9、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )10、对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( )二、选择题（将下面题目中所有正确的论述选择出来）1、下列测量中属于间接测量的有_____________A、用千分尺测外径。

B、用光学比较仪测外径。

C、用内径百分表测内径。

D、用游标卡尺测量两孔中心距。

E、用高度尺及内径百分表测量孔的中心高度。

2、下列测量中属于相对测量的有__________A、用千分尺测外径。

B、用光学比较仪测外径。

C、用内径百分表测内径。

D、用内径千分尺测量内径。

E、用游标卡尺测外径。

3、下列论述中正确的有_________A、指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差。

B、测量力大小不一致引起的误差，属随机误差。

C、测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差。
