多联机系统故障分析及维修指引一、总则1、出差维修的目的是为了排除技术上的故障，应多做事，少说话，更不能与甲方或经销商发生争执；遇到棘手的甲方或经销商，应由当地技术支持或销售人员去与之周旋。
2、尽全力解决问题，并顺便了解当地经销商和市场的现状及需求；了解竞争对手的情况，提出自身产品的有待改进之处。
二、故障检测1、检测系统的温度、压力、电流等参数，检测系统的制冷器件和阀体是否正常运作，检测电控系统是否正常。
2、正面或侧面了解安装情况，根据实际问题对症下药。
三、常见故障分析及解决1、压缩机：见《对涡旋压缩机的故障分析及更换指引》。
2、四通阀常见故障：四通阀卡住（不能换向）或四通阀串气。
故障表现：a、无换向声音，制（冷）热效果差；b、四通阀下侧中间一根管温度偏高，高压低、低压高。
故障解决：a、常见情况为系统含有焊渣等杂质，卡住四通阀滑块；此时需在开机的前提下给四通阀频繁地通电掉电(220V，对于V3、V4、D3、D4系统可将ST1端子点接到SV1接口上)，同时用木锤多次重击四通阀，利用冷媒冲力推动滑块。
b、系统追加错误型号的润滑油或其它化学物质，腐蚀四通阀内的橡胶件；此时需更换四通阀并清洗系统，更换润滑油。
c、四通阀卡死导致系统持续高温高压，打坏四通阀内滑块；需更换四通阀，寻找四通阀卡住的原因。
3、内外机通迅故障常见故障：信号线星形连接、内机地址码拔码重复或拔码不到位、信号线过长使得信号偏弱、某处P、Q、E之间导通，等。
故障表现：室内机定时灯快闪、点检内机台数减少或变化不定、某些内机不制冷（热），等。
故障解决：a 、依次按住内机遥控接收头上的点检按钮（连续按5秒显示该台内机的地址码，按10秒显示能力码），检查各地址码。
b 、检查信号线是否屏蔽线、是否星形连接、是否在某处导通？c 、若信号偏弱，可在最末端内机P 、Q 之间串联一个100Ω的电阻，或在室外机的P 、Q 之间串联一个小电容（如下图）。
=100Ω室内机室内机室内机室内机1）、点检代码如下：指示灯运行 定时 防冷风/送风 报警 代码8 4 2 1地址码 0 1 2 3 4 5 6 7 8 9能力(×100W) 22 28 36 4556 71 80 90 112 140匹数（HP ） 0.8 1.0 1.2 1.62.0 2.53.0 3.24.05.0 如：连续按5秒后，“运行”灯和“报警”灯常亮，则表示地址码为（8+1）=9；（注：若指示灯常亮，按上述计算即可；若指示灯闪亮，则需在原计算代码基础上加16，如：连续按5秒后，“运行”灯和“报警”闪亮，则表示地址码为16+（8+1）=25。
电气控制系统故障分析诊断及维修技巧电气控制系统在工业生产中扮演着至关重要的角色，它负责控制设备的运行、监测生产流程、保障生产安全等工作。
由于电气控制系统的复杂性，系统故障时有发生。
一旦电气控制系统出现故障，将会给生产带来严重的影响，因此及时的故障分析、诊断及维修技巧对于保障生产系统的正常运行至关重要。
本文将介绍电气控制系统故障的常见原因以及针对这些原因的分析、诊断及维修技巧。
一、电气控制系统故障的常见原因1. 供电问题供电问题是电气控制系统故障的常见原因之一。
供电问题包括电压不稳、电压突波、电压断相等问题。
这些问题会直接影响到电气设备的正常运行，甚至导致设备损坏。
2. 过载过载是指设备长时间以超负荷运行，这会导致设备过热、线路绝缘老化等问题，最终导致设备故障。
过载是电气控制系统故障的常见原因之一。
3. 环境影响环境因素也是导致电气控制系统故障的常见原因之一，比如高温、潮湿等环境会导致设备老化、绝缘破损等问题。
4. 设备老化设备老化也是电气控制系统故障的重要原因之一，长时间的使用会导致设备老化、性能下降。
二、故障分析、诊断及维修技巧1. 供电问题的故障分析、诊断及维修技巧对于供电问题导致的电气控制系统故障，首先要检测供电系统的电压、电流等参数，确保供电系统的稳定性。
对于电压不稳、电压突波等问题，可以安装稳压器、电压保护器等设备来保障电气设备的正常运行。
对于电压断相等问题，需要及时排除故障，恢复供电系统的正常运行。
2. 过载的故障分析、诊断及维修技巧对于设备的过载问题，首先要了解设备的额定负载和运行参数，确保设备运行在正常的负载范围内。
其次要合理安排生产计划，避免长时间的超负荷运行。
在设备运行过程中应该定期检测设备的运行参数，确保设备的正常运行。
3. 环境影响的故障分析、诊断及维修技巧对于环境影响导致的故障，首先要对生产环境进行调查，了解环境的影响因素。
其次要采取相应的措施，比如在高温环境下加强设备冷却，在潮湿环境下加强设备防潮等。
电气控制系统故障及维修技巧分析电气控制系统是现代工业中非常重要的一部分，它负责控制和监测电力系统中的设备和机械。
由于复杂的结构和运行原理，电气控制系统也会出现故障。
本文将分析电气控制系统故障的常见原因，并提供一些维修技巧。
一、电气控制系统故障的常见原因1. 电气元件故障电气控制系统中的元件包括继电器、断路器、开关、传感器等。
这些元件在长时间使用后可能会因为老化或损坏而导致系统故障。
继电器的触点可能会因为闪络而导致接触不良，断路器的触头也可能会因为长时间负载而损坏。
电气线路是电气控制系统中的重要组成部分，它连接各个元件和设备。
线路故障可能是由于接触不良、短路、断路等原因导致的。
因为线路老化导致的接触不良会使信号传输不畅，甚至完全失去连接。
3. 电气控制信号故障电气控制系统通过信号来控制设备的开关、速度、温度等参数。
如果信号传输发生故障，设备可能无法正常运行。
由于传感器损坏导致的误报信号会使系统误以为设备出现故障，从而停止运行。
1. 定期检查和维护定期检查和维护是预防电气控制系统故障的关键。
包括清洁元件、检查线路连接、测量电压电流等。
定期维护可以及时发现潜在故障，减少系统的停机时间。
2. 使用适当的工具和设备在进行维修时，使用适当的工具和设备是非常重要的。
使用合适的万用表、电压表等测试设备；使用绝缘手套、绝缘工具等确保安全。
3. 注意安全在维修过程中，要时刻关注安全。
确保断开电源后才进行维修操作，并使用适当的个人防护装备。
对于高压设备要特别小心，避免触电危险。
4. 充分了解设备原理在进行维修之前，要充分了解设备的原理和工作方式，以便更快速、精准地定位和解决故障。
了解设备的工作原理也可以帮助防止因维修不当而导致的二次故障。
5. 保持维修记录在进行维修时，要及时记录维修的内容、时间、原因以及修复方式。
这些记录可以帮助日后诊断问题和预防类似故障的发生。
6. 寻求专业帮助对于一些复杂的电气控制系统故障，或者需要更高级的维修操作时，可以寻求专业帮助。

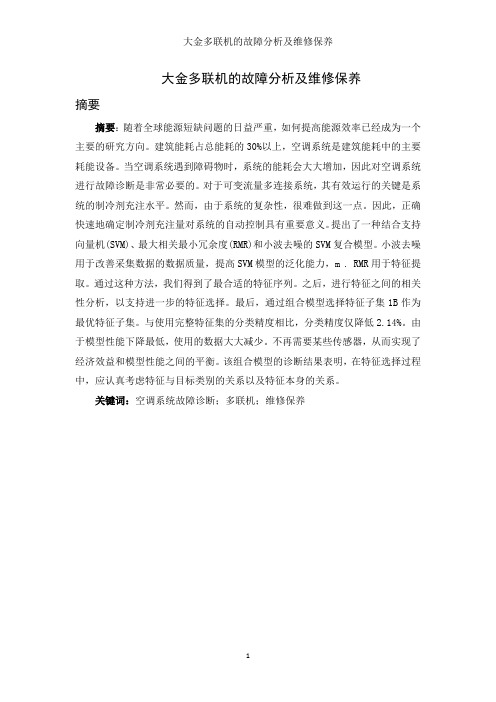

大金多联机的故障分析及维修保养摘要摘要：随着全球能源短缺问题的日益严重，如何提高能源效率已经成为一个主要的研究方向。
建筑能耗占总能耗的30%以上，空调系统是建筑能耗中的主要耗能设备。
当空调系统遇到障碍物时，系统的能耗会大大增加，因此对空调系统进行故障诊断是非常必要的。
对于可变流量多连接系统，其有效运行的关键是系统的制冷剂充注水平。
然而，由于系统的复杂性，很难做到这一点。
因此，正确快速地确定制冷剂充注量对系统的自动控制具有重要意义。
提出了一种结合支持向量机(SVM)、最大相关最小冗余度(RMR)和小波去噪的SVM复合模型。
小波去噪用于改善采集数据的数据质量，提高SVM模型的泛化能力，m . RMR用于特征提取。
通过这种方法，我们得到了最合适的特征序列。
之后，进行特征之间的相关性分析，以支持进一步的特征选择。
最后，通过组合模型选择特征子集1B作为最优特征子集。
与使用完整特征集的分类精度相比，分类精度仅降低2.14%。
由于模型性能下降最低，使用的数据大大减少。
不再需要某些传感器，从而实现了经济效益和模型性能之间的平衡。
该组合模型的诊断结果表明，在特征选择过程中，应认真考虑特征与目标类别的关系以及特征本身的关系。
关键词：空调系统故障诊断；多联机；维修保养A bsrtact: With the global energy shortage becoming more and more serious, how to improve energy efficiency has become a major research direction. Building energy consumption accounts for more than 30% of the total energy consumption. Air conditioning system is the main energy consuming equipment in building energy consumption. When the air conditioning system encounters obstacles, the energy consumption of the system will greatly increase, so it is very necessary to diagnose the faults of the air conditioning system. For variable flow multi-connection system, the key to its effective operation is the refrigerant charge level of the system. However, due to the complexity of the system, it is difficult to do this. Therefore, it is of great significance for the automatic control of the system to correctly and quickly determine the refrigerant charge. A SVM composite model combining support vector machine (SVM), maximum correlation minimum redundancy (RMR) and wavelet denoising is proposed. Wavelet denoising is used to improve the data quality of collected data and the generalization ability of SVM model. m RMR is used for feature extraction. Through this method, we get the most suitable feature sequence. After that, correlation analysis between features is carried out to support further feature selection. Finally, the feature subset 1B is selected as the optimal feature subset through the combination model. Compared with the classification accuracy using the complete feature set, the classification accuracy is only reduced by 2.14%. Since the performance of the model is the lowest, the data used is greatly reduced. Some sensors are no longer needed, thus achieving a balance between economic benefits and model performance. The diagnosis results of the combined model show that the relationship between features and target categories and the relationship between features themselves should be carefully considered in the process of feature selection.Key words: fault diagnosis of air conditioning system; Multiple connections; Maintenance目录目录 (3)一、绪论 (4)1.1系统故障诊断研究意义 (4)1.2故障诊断历史和研究现状 (4)1.2.1故障诊断发展历史 (5)1.2.2多联机系统的故障诊断发展 (5)二、多联机故障诊断 (10)2.1实验描述与数据处理 (10)2.1.1实验描述 (10)2.1.2数据处理流程 (13)2.2特征选择 (14)2.2.1方式简介 (14)2.2.1改进的特征选择 (15)三、大金多联机的保养 (18)3.1主机制冷系统 (18)3.2末端系统 (19)3.3末端系统 (19)3.4空调水系统 (19)3.5中央空调维修保养分类 (20)总结 (20)致谢 (23)参考文献 (24)一、绪论1.1系统故障诊断研究意义作为世界上发展最快的国家之一，尽管近年来中国的经济增长逐渐由粗放型向集约型转变，但随着经济的快速增长，能源浪费问题越来越突出。
电气控制系统故障及维修技巧分析电气控制系统是工业自动化系统中的重要组成部分，在工业生产中发挥着至关重要的作用。
然而，由于长期运行和频繁使用，电气控制系统也会出现各种故障，给生产带来了很大的困扰。
因此，本文将从故障分析和维修技巧两方面出发，对电气控制系统的常见故障进行分析，并介绍一些常用的维修技巧。
一、故障分析1、控制信号无法传输控制信号无法正常传输是一种常见的故障现象。
其原因可能是由于网络中的电缆线路故障、设备接口松动或传感器损坏等因素造成的。
对于此类故障，可以根据故障现象进行排查，依次检查每个环节，是否出现线缆损坏或接触不良等情况。
2、设备无法启动设备无法启动是另一种常见的故障现象。
它可能由许多不同的因素引起，例如电源电压不稳定，电源线路故障，电机损坏，电路保护器过载等。
对于此类故障，首先需要检查电源连接是否可靠，是否供电不足。
如果这些都没有问题，应检查电机和传动装置是否正常工作。
如果电机和传动装置正常，但仍无法启动，则需要检查电路保护器是否过载或触发器是否关闭等因素造成的问题。
3、设备运行异常设备在正常运行时，如果出现了异常现象，如速度变慢、加速不足等情况，则需要考虑如何解决故障。
这类故障可能由于机械部分磨损、电机损坏、缺乏保养等原因造成的。
对于此类故障，需要对机械部分进行维护和检查。
如果机械部分没有问题，可以检查电机是否正常工作。
如果电机正常工作，则可能涉及到电路组件故障，如损坏的电容器、损坏的继电器等，需要进行排查。
二、维修技巧1、检查电缆和接插件电缆和接插件可能会出现接触不良、磨损和脱落等问题。
这时候需要打开控制箱，检查电线是否放松或接触不良。
如果发现电缆或接插件问题，应从接口处修复或更换。
维修完成后，先用万用表测试接缆是否靠谱，再进行测试验证。
2、更换故障部件电气控制系统的故障通常涉及电路保护器、继电器、开关、传感器等中的某一个或几个部件。
在故障排除时，需要根据故障信息进行定位，找到具体出问题的部件，进行更换或修复。
1.电气控制系统常见故障分析1.1线路接触不良：在电气控制系统运行中，线路接触不良属于常见的故障，例如开关位置或是回路接触不良等，都会致使控制系统停止工作，从而给电气设备的稳定运行形成严重影响。
导致接触不良情况出现的因素是，安装操作不当或是系统老化严重，造成内部电流受阻、联通的结点出现问题，进而给整个系统的稳定运行形成负面影响。
线路接触不良的情况得不到及时处理，则会出现系统断路、漏电、短路的现象，从而给设备和操作人员的安全造成威胁。
所谓电气过载，指的是电力控制系统通过的加载电压或是电流过大，进而致使系统停止工作，给系统的运行形成严重影响，损害了设备。
岀现电气过载的原因是，电气控制系统并联的电气设备过多或是电源电压不稳定，进而升高了通过系统的电压或电流，产生了巨大的热量，从而损害了系统。
1.3短路故障：短路故障指的是，在电路运行过程中，某一部分出现短接的現象，电源和原件直接串联，致使通过原件的电流过大，进而破坏了系统内的原件，如此一来不仅会造成经济损失，严重时还可能引发火灾，威胁到相关人员的人身安全。
通常导致系统短路的因素是，未合理设计和安装造成系统的绝缘装置损坏，或是系统内部装置老化而引起的，接线不正确也可能出现短路。
2.电气控制系统故障的维修技巧2.1釆用排查法进行维修:电路控制系统维修中最常使用的方法，就是排查法。
它主要包含有短路法、仪表排除法、系统自排、故障代码分析。
①短路排查法：在确定了发生故障的工作环节后，使用导线短接相应的线路，若故障消除，则说明故障点推测正确，遂展开维修。
②仪表排除法：此处的仪表是指万用表，通过万用表能够将电气控制系统中过电流、电源缺相等障碍检测岀来，从而进行故障点排查。
断电时，利用电阻档对电阻元件的阻值正常与否进行检测。
③系统自排法：在电气控制系统故障较小的时候，可采用此种方法。
具体而言，运行系统，实现控制系统的一个循环，进而将系统故障发生的工作环节排查出来，以便后续维修。
多联机空调部件功能、控制逻辑与故障处理一、多联机系统主要部件组成与功能序号1：压缩机使用涡旋压缩机，可以配合1台或2 台定速涡旋压缩机的启停，在同一个制冷系统内进行多级容量控制，从而满足对室内机的单独或线性控制。
序号2：排气单向阀防止突然停机时，冷凝器中的冷媒倒灌冲击压缩机的涡旋盘；当只开变频压缩机时，防止高温高压冷媒冲入定速压缩机中。
序号3油分离器高温高压气态冷媒与润滑油小液滴的混合物，高速冲击油分离器内壁；经过离心式分离，气态冷媒从出管排出，液态润滑油沉积于油分离器底部。
其中一部分液态润滑油通过回油毛细管进入各个压缩机的回气管，其它润滑油通过油平衡管至相并联的室外机中。
序号4：油平衡单向阀防止主从机中的高温高压润滑油互相冲撞；当只开主机时，防止润滑油进入从机的油分离器。
序号5：回油毛细管使油分离器中的润滑油回到各个压缩机的回气管中，再吸至各压缩机中，以保证压缩机的供油量。
序号6：高压储液罐储存冷凝罐的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。
序号7：气液分离器对低压侧冷媒进行气液分离，防止液态冷媒进入压缩机，造成压机液击；序号8：低压罐气平衡模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。
序号9气平衡管在模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。
电子膨胀电子膨胀阀可以调节流量，可以结合过热程度来决定阀门的开度多少,从而有效的调节进入到蒸发器内的制冷剂量有多少,让铜管内部的冷媒和蒸发器内部的热负荷能够匹配。
其它常见的部件有：室外风机：当室外环境温度高于设定温度（27度），运行高风；当室外环境温度低于25℃或室内能力需求较小时，运行低风；当室外环境温度低于15℃，室外风机按低温制冷运行，随T3 温度（冷凝器出口温度）在低风档与停风机之间切换。
高压开关：当高压高于设定压力则保护，当高压低于低压设定压力则恢复；低压开关：当低压低于设定压力则保护（0.03MPa）保护，当低压高于 0.10MPa 恢复。
