多联机电控常见故障及维修

多联机系统故障分析及维修指引一、总则1、出差维修的目的是为了排除技术上的故障，应多做事，少说话，更不能与甲方或经销商发生争执；遇到棘手的甲方或经销商，应由当地技术支持或销售人员去与之周旋。

2、尽全力解决问题，并顺便了解当地经销商和市场的现状及需求；了解竞争对手的情况，提出自身产品的有待改进之处。

二、故障检测1、检测系统的温度、压力、电流等参数，检测系统的制冷器件和阀体是否正常运作，检测电控系统是否正常。

2、正面或侧面了解安装情况，根据实际问题对症下药。

三、常见故障分析及解决1、压缩机：见《对涡旋压缩机的故障分析及更换指引》。

2、四通阀常见故障：四通阀卡住（不能换向）或四通阀串气。

故障表现：a、无换向声音，制（冷）热效果差；b、四通阀下侧中间一根管温度偏高，高压低、低压高。

故障解决：a、常见情况为系统含有焊渣等杂质，卡住四通阀滑块；此时需在开机的前提下给四通阀频繁地通电掉电(220V，对于V3、V4、D3、D4系统可将ST1端子点接到SV1接口上)，同时用木锤多次重击四通阀，利用冷媒冲力推动滑块。

b、系统追加错误型号的润滑油或其它化学物质，腐蚀四通阀内的橡胶件；此时需更换四通阀并清洗系统，更换润滑油。

c、四通阀卡死导致系统持续高温高压，打坏四通阀内滑块；需更换四通阀，寻找四通阀卡住的原因。

3、内外机通迅故障常见故障：信号线星形连接、内机地址码拔码重复或拔码不到位、信号线过长使得信号偏弱、某处P、Q、E之间导通，等。

故障表现：室内机定时灯快闪、点检内机台数减少或变化不定、某些内机不制冷（热），等。

故障解决：a 、依次按住内机遥控接收头上的点检按钮（连续按5秒显示该台内机的地址码，按10秒显示能力码），检查各地址码。

b 、检查信号线是否屏蔽线、是否星形连接、是否在某处导通？c 、若信号偏弱，可在最末端内机P 、Q 之间串联一个100Ω的电阻，或在室外机的P 、Q 之间串联一个小电容（如下图）。

=100Ω室内机室内机室内机室内机1）、点检代码如下：指示灯运行 定时 防冷风/送风 报警 代码8 4 2 1地址码 0 1 2 3 4 5 6 7 8 9能力(×100W) 22 28 36 4556 71 80 90 112 140匹数（HP ） 0.8 1.0 1.2 1.62.0 2.53.0 3.24.05.0 如：连续按5秒后，“运行”灯和“报警”灯常亮，则表示地址码为（8+1）=9；（注：若指示灯常亮，按上述计算即可；若指示灯闪亮，则需在原计算代码基础上加16，如：连续按5秒后，“运行”灯和“报警”闪亮，则表示地址码为16+（8+1）=25。

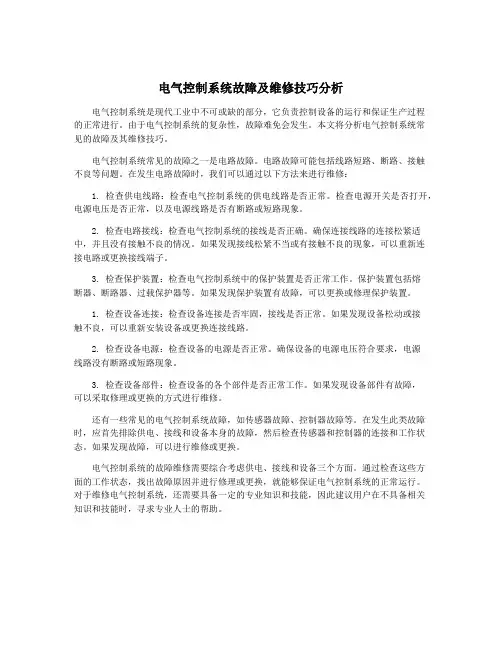

电气控制系统故障及维修技巧分析电气控制系统是现代工业中不可或缺的部分，它负责控制设备的运行和保证生产过程的正常进行。

由于电气控制系统的复杂性，故障难免会发生。

本文将分析电气控制系统常见的故障及其维修技巧。

电气控制系统常见的故障之一是电路故障。

电路故障可能包括线路短路、断路、接触不良等问题。

在发生电路故障时，我们可以通过以下方法来进行维修：1. 检查供电线路：检查电气控制系统的供电线路是否正常。

检查电源开关是否打开，电源电压是否正常，以及电源线路是否有断路或短路现象。

2. 检查电路接线：检查电气控制系统的接线是否正确。

确保连接线路的连接松紧适中，并且没有接触不良的情况。

如果发现接线松紧不当或有接触不良的现象，可以重新连接电路或更换接线端子。

3. 检查保护装置：检查电气控制系统中的保护装置是否正常工作。

保护装置包括熔断器、断路器、过载保护器等。

如果发现保护装置有故障，可以更换或修理保护装置。

1. 检查设备连接：检查设备连接是否牢固，接线是否正常。

如果发现设备松动或接触不良，可以重新安装设备或更换连接线路。

2. 检查设备电源：检查设备的电源是否正常。

确保设备的电源电压符合要求，电源线路没有断路或短路现象。

3. 检查设备部件：检查设备的各个部件是否正常工作。

如果发现设备部件有故障，可以采取修理或更换的方式进行维修。

还有一些常见的电气控制系统故障，如传感器故障、控制器故障等。

在发生此类故障时，应首先排除供电、接线和设备本身的故障，然后检查传感器和控制器的连接和工作状态。

如果发现故障，可以进行维修或更换。

电气控制系统的故障维修需要综合考虑供电、接线和设备三个方面。

通过检查这些方面的工作状态，找出故障原因并进行修理或更换，就能够保证电气控制系统的正常运行。

对于维修电气控制系统，还需要具备一定的专业知识和技能，因此建议用户在不具备相关知识和技能时，寻求专业人士的帮助。

多联机空调故障与维修全套一、多联机压缩机高温保护一般压缩机高温保护原因是压缩机吸气量不够或者没有吸气量,总结起来有以下四种原因：L系统缺冷媒。

压机的顶部温度、排气温度都较高，回气管可能有结霜，排回气压力低、电流低。

追加冷媒即可解决。

2、室外机总回气管过滤网有堵。

压缩机顶部温度过高，而排气基本没有温度和压力，制热时不能推动四通阀换向；气、液管两截止阀处的压力基本相同；总回气管自过滤器以后全部结霜。

解决方案：若是脏堵，清洗总回气管过滤网即可；若是冰堵，需用过滤器清除系统中的水分。

3、压缩机回气管过滤网脏堵。

压缩机的顶部温度很高，但排气温度并不高，其它的一台或几台压机顶部温度很低；原因是此故障压缩机吸不到冷媒，致使冷媒偏流至其它压缩机，导致其它压机吸气量过大。

可将此故障压缩机的吸气管焊下，清理一下吸气过滤网。

4、压缩机回气管过滤网冰堵。

压缩机的顶部温度很高，但排气温度并不高，其它的一台或几台压缩机顶部温度很低；但停机再重启后，水份可能又迁移到另一台压缩机回气过滤网处，导致保护。

解决方案：关于于多联机冰堵、油堵，脏堵的原因与处理，如果系统冰堵不是很严重的情况，可以用干燥过滤器清除系统中的水份。

如果冰堵很严重，系统中水份较多，则用干燥过滤器，基本很难除掉水份，彻底的方法是换掉系统中的含有水份的冷冻机油和冷媒，用干燥氮气吹洗系统。

二.压缩机绕组烧毁故障表现：压缩机出现保护，压缩机不启动，压缩机一启动就跳闸，用万用表测量阻值显示无穷大或短路。

故障原因及解决措施：・压缩机异常磨损机；・接触器触点的烧熔或异常；・电源缺相或电压异常；・电机冷却不足。

三.压缩机绕组对地短路故障表现：压缩机保护，压缩机不启动，压缩机一启动就跳闸, 用万用表测量接线端对地短路。

故障原因：压缩机异常磨损，使磨损后金属屑破坏线圈的绝缘层导致绕组对地短路，另外，安装时，铜屑、氧化皮或杂物进入压缩机内部也会导致。

四■压缩机液击故障现象：压缩机启动故障；压缩机无法运行或运行时有强烈机械碰撞声音。

电气控制系统故障分析诊断及维修技巧一、引言电气控制系统在各行业中广泛应用，起到了非常关键的作用。

由于其复杂性和高度集成的特点，电气控制系统也容易出现各种故障。

为了能够及时准确地找出故障原因并进行维修，需要掌握一定的故障分析诊断及维修技巧。

本文将介绍一些常见的电气控制系统故障分析诊断及维修技巧，帮助读者更好地解决实际问题。

二、故障分析诊断技巧1. 故障现象描述在进行故障分析诊断时，首先需要准确描述故障现象。

故障发生的时间、地点、频率，故障时的声音、报警信息等。

这些描述将有助于后续的故障分析。

2. 故障现象分类根据故障现象的不同，可以将其分为功能性故障和结构性故障。

功能性故障是指设备或系统不能正常工作的问题，而结构性故障是指设备或系统受损的问题。

对于功能性故障，可以通过调整参数或更换元件进行修复；而对于结构性故障，则需要更换受损部件。

3. 故障原因分析在故障原因分析阶段，需要细致地检查故障现象，找出可能的原因。

可以根据故障现象的时间、空间和物理特性来确定故障点，然后根据经验判断可能的原因。

可以利用设备手册、厂家技术资料等资源进行参考，帮助确定故障原因。

4. 故障诊断方法在进行故障诊断时，可以使用多种方法来确定故障原因。

可以使用测试仪器进行测量，如万用表、示波器等，以获取更多的数据。

还可以利用仿真软件进行模拟实验，以验证故障的可能性。

三、维修技巧1. 预防性维护为了降低故障的发生率，可以采取预防性维护措施。

定期对设备进行检查和保养，及时更换老化的部件，减少故障的发生。

2. 维修方案制定在确定故障原因后，需要制定详细的维修方案。

维修方案应包括维修步骤、所需材料和工具等。

在制定维修方案时，需要考虑安全因素，确保维修过程安全可靠。

3. 维修措施实施在进行维修时，应按照维修方案的要求进行操作。

还需要注意安全事项，如断电、断气等。

在实施维修措施时，应注意保护设备和环境，避免二次损坏。

4. 维修后测试在维修完毕后，需要进行测试以验证维修效果。

变频多联机的一般控制规律及典型控制系统故障分析【摘要】本文主要从变频多联机控制系统的典型故障、变频多联机空调制冷工况下的基本控制、多联机空调制热工况下的基本控制与多联机空调基本保护控制四方面，进行了分析，以供借鉴。

【关键词】变频多联机；控制规律；典型故障一、变频多联机控制系统的典型故障1、通讯故障遥控器通讯故障以及变频器与室内机控制器通讯故障，主要是控制各部件之间的通讯不畅造成的。

常见的故障原因为：系统信号线连接不正确或接触不良；环境噪音和电磁场干扰。

对于前一种原因，系统一般会给出相应的故障代码，对于后一种故障原因，应检查环境相关干扰因素，排除后重启即可。

2、地址码设置故障变频多联机的室内机、室外机的地址码设定，可手动设定也可自动设定，这些地址码的设定有一定的规则，如果各室内机或室外机的地址码设定有重复、遗漏，就会导致地址码设定故障，这就需要仔细检查各室内机或室外机的地址码设定。

3、电源故障电源故障主要包括了常见的电源缺像、短路、断路、电压过高或过低等故障，这对于计算机控制系统的正常工作有很重要的意义。

除了在多联机电源电路中要设置各种保护开关外，还需要对机组电源电路中的压敏原件、温敏原件进行日常维护。

4、功率晶体管过热故障VRV系统中变频班的功率晶体管是整个控制系统中的核心部件，也是整个控制系统中散热量最大的部分，当散热不畅，温度过高时，整个机组的功率输出将受到很大影响。

散热不畅的主要原因除了散热风扇电机、轴承及扇叶等故障外，更常见的原因为灰尘集聚及散热气流阻碍。

5、传感器硬件故障变频多联机控制系统中的温度、压力、转速传感器、开关众多，如果这些传感器本身硬件故障或接线短路或断路，都会导致控制系统工作紊乱，发出错误代码。

6、遥控器与室内机匹配故障此故障指的是一个遥控器可以遥控一个室内机，也可以控制多个室内机，但遥控的室内机数量是有限制的，当一个控制器所控制的室内机数量超过控制网络所允许的上限时所发生的故障，这就需要仔细检查遥控器所控制的室内机地址码，减少所控制室内机数量至允许数量以下。

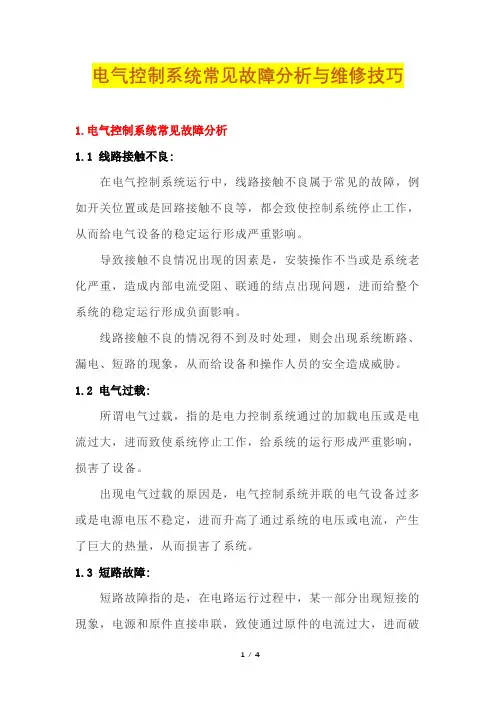

电气控制系统常见故障分析与维修技巧1.电气控制系统常见故障分析1.1 线路接触不良:在电气控制系统运行中，线路接触不良属于常见的故障，例如开关位置或是回路接触不良等，都会致使控制系统停止工作，从而给电气设备的稳定运行形成严重影响。

导致接触不良情况出现的因素是，安装操作不当或是系统老化严重，造成内部电流受阻、联通的结点出现问题，进而给整个系统的稳定运行形成负面影响。

线路接触不良的情况得不到及时处理，则会出现系统断路、漏电、短路的现象，从而给设备和操作人员的安全造成威胁。

1.2 电气过载:所谓电气过载，指的是电力控制系统通过的加载电压或是电流过大，进而致使系统停止工作，给系统的运行形成严重影响，损害了设备。

出现电气过载的原因是，电气控制系统并联的电气设备过多或是电源电压不稳定，进而升高了通过系统的电压或电流，产生了巨大的热量，从而损害了系统。

1.3 短路故障:短路故障指的是，在电路运行过程中，某一部分出现短接的現象，电源和原件直接串联，致使通过原件的电流过大，进而破坏了系统内的原件，如此一来不仅会造成经济损失，严重时还可能引发火灾，威胁到相关人员的人身安全。

通常导致系统短路的因素是，未合理设计和安装造成系统的绝缘装置损坏，或是系统内部装置老化而引起的，接线不正确也可能出现短路。

2.电气控制系统故障的维修技巧2.1 采用排查法进行维修:电路控制系统维修中最常使用的方法，就是排查法。

它主要包含有短路法、仪表排除法、系统自排、故障代码分析。

①短路排查法：在确定了发生故障的工作环节后，使用导线短接相应的线路，若故障消除，则说明故障点推测正确，遂展开维修。

②仪表排除法：此处的仪表是指万用表，通过万用表能够将电气控制系统中过电流、电源缺相等障碍检测出来，从而进行故障点排查。

断电时，利用电阻档对电阻元件的阻值正常与否进行检测。

③系统自排法：在电气控制系统故障较小的时候，可采用此种方法。

具体而言，运行系统，实现控制系统的一个循环，进而将系统故障发生的工作环节排查出来，以便后续维修。

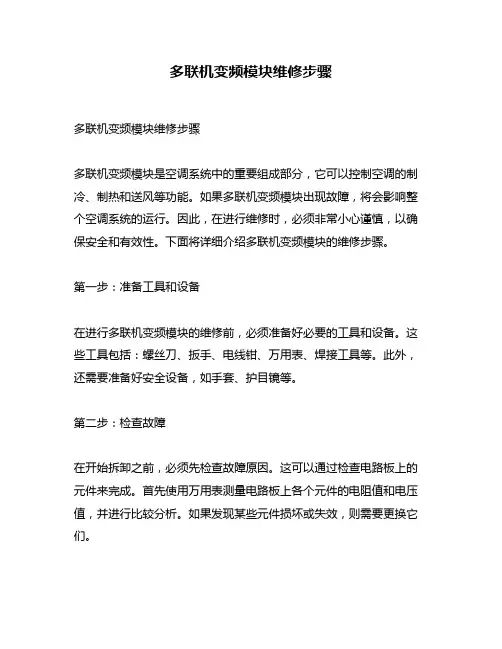

多联机变频模块维修步骤多联机变频模块维修步骤多联机变频模块是空调系统中的重要组成部分，它可以控制空调的制冷、制热和送风等功能。

如果多联机变频模块出现故障，将会影响整个空调系统的运行。

因此，在进行维修时，必须非常小心谨慎，以确保安全和有效性。

下面将详细介绍多联机变频模块的维修步骤。

第一步：准备工具和设备在进行多联机变频模块的维修前，必须准备好必要的工具和设备。

这些工具包括：螺丝刀、扳手、电线钳、万用表、焊接工具等。

此外，还需要准备好安全设备，如手套、护目镜等。

第二步：检查故障在开始拆卸之前，必须先检查故障原因。

这可以通过检查电路板上的元件来完成。

首先使用万用表测量电路板上各个元件的电阻值和电压值，并进行比较分析。

如果发现某些元件损坏或失效，则需要更换它们。

第三步：拆卸多联机变频模块在确定故障原因后，需要拆卸多联机变频模块。

首先，关闭空调系统的电源，并拆下空调面板。

然后，使用螺丝刀和扳手拆下多联机变频模块的螺丝和连接线。

在拆卸时要非常小心谨慎，避免损坏其他部件。

第四步：更换故障元件在将多联机变频模块拆下后，需要检查其中的元件并确定哪些元件需要更换。

如果发现某些元件损坏或失效，则需要使用电线钳和焊接工具将其更换。

第五步：重新安装多联机变频模块在更换故障元件后，需要重新安装多联机变频模块。

首先，将新的元件焊接到电路板上，并连接好所有电线。

然后，将多联机变频模块放回原位，并用螺丝刀和扳手紧固好螺丝和连接线。

第六步：测试空调系统在重新安装多联机变频模块之后，需要测试整个空调系统以确保其正常运行。

首先打开空调系统的电源，并检查各个功能是否正常工作。

如果发现问题，则需要进一步检查并解决。

总结维修多联机变频模块是一项非常复杂的任务，需要具备专业的知识和技能。

在进行维修时，必须小心谨慎，并严格遵守安全规定。

如果您不确定如何维修多联机变频模块，请务必寻求专业人员的帮助。

多联机空调部件功能、控制逻辑与故障处理一、多联机系统主要部件组成与功能序号1：压缩机使用涡旋压缩机，可以配合1台或2 台定速涡旋压缩机的启停，在同一个制冷系统内进行多级容量控制，从而满足对室内机的单独或线性控制。

序号2：排气单向阀防止突然停机时，冷凝器中的冷媒倒灌冲击压缩机的涡旋盘；当只开变频压缩机时，防止高温高压冷媒冲入定速压缩机中。

序号3油分离器高温高压气态冷媒与润滑油小液滴的混合物，高速冲击油分离器内壁；经过离心式分离，气态冷媒从出管排出，液态润滑油沉积于油分离器底部。

其中一部分液态润滑油通过回油毛细管进入各个压缩机的回气管，其它润滑油通过油平衡管至相并联的室外机中。

序号4：油平衡单向阀防止主从机中的高温高压润滑油互相冲撞；当只开主机时，防止润滑油进入从机的油分离器。

序号5：回油毛细管使油分离器中的润滑油回到各个压缩机的回气管中，再吸至各压缩机中，以保证压缩机的供油量。

序号6：高压储液罐储存冷凝罐的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。

序号7：气液分离器对低压侧冷媒进行气液分离，防止液态冷媒进入压缩机，造成压机液击；序号8：低压罐气平衡模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。

序号9气平衡管在模块并联时，保证各模块的低压侧冷媒处于同一压力状态；并可将各模块气液分离器中的冷媒进行平衡。

电子膨胀电子膨胀阀可以调节流量，可以结合过热程度来决定阀门的开度多少,从而有效的调节进入到蒸发器内的制冷剂量有多少,让铜管内部的冷媒和蒸发器内部的热负荷能够匹配。

其它常见的部件有：室外风机：当室外环境温度高于设定温度（27度），运行高风；当室外环境温度低于25℃或室内能力需求较小时，运行低风；当室外环境温度低于15℃，室外风机按低温制冷运行，随T3 温度（冷凝器出口温度）在低风档与停风机之间切换。

高压开关：当高压高于设定压力则保护，当高压低于低压设定压力则恢复；低压开关：当低压低于设定压力则保护（0.03MPa）保护，当低压高于 0.10MPa 恢复。

空调多联机维修知识点汇总一、引言在如今的社会，空调已经成为了人们生活中不可或缺的一部分。

而对于大型商业场所或者家庭来说，空调多联机系统更是一项重要的选择。

然而，由于设备复杂性和使用年限等原因，空调多联机也会遇到各种各样的故障和问题。

在本文中，将对空调多联机的维修知识点进行汇总，帮助读者更好地理解和解决问题。

二、空调多联机的基本结构空调多联机由多个室内机和一个室外机组成。

室内机通过冷却剂管路与室外机相连，共同完成空气调节功能。

室内机和室外机之间的冷却剂管路中包含了压缩机、冷凝器、膨胀阀和蒸发器等重要组件。

特别是压缩机作为空调系统的心脏，其正常运转对整个系统的正常工作至关重要。

三、常见空调多联机故障及解决方法1. 室内机无法启动室内机无法启动可能是由于电源故障，首先需要检查电源插座是否有电。

如果插座有电，可能是室内机的控制面板故障，可以尝试进行重启或者更换控制面板。

2. 未制冷或制冷效果不好如果出现了空调制冷效果不好的情况，可能是室外机过滤网被堵塞导致散热不良。

此时需要清洁室外机的过滤网，并确保室内机的滤网清洁无堵塞。

另外，也有可能是冷媒不足导致的制冷效果不佳，此时需要添加冷媒。

3. 室内机发出异响室内机发出异响可能是由于风轮或者电机的异物进入引起的。

如果出现这种情况，应立即停止使用，并请专业维修人员进行检修和清理。

4. 室内机无法送风室内机无法送风可能是由于排水管道堵塞导致的。

此时需要清理排水管道，并确保排水畅通。

另外，如果室内机送风口处有异物导致阻塞，也需要进行清理。

四、空调多联机维修的注意事项1. 安全第一在进行空调多联机维修时，一定要保证自己的人身安全。

例如，在检查电源时，一定要确保拔掉电源插头，以免触电。

2. 寻求专业帮助对于一些复杂的故障或者需要更换重要零部件的情况，建议尽量寻求专业的空调维修人员进行操作和修理，以免发生更严重的问题。

3. 定期保养空调多联机的定期保养非常重要，可以延长设备的寿命并减少故障的发生。

多联机的原理特点、故障分析及使用技巧多联机俗称“一拖多”，多联机系统是一台室外机连接多台室内机，每台室内机可以顶楼自由地运转/停止、或群组、或集中等控制。

它由制冷剂管路连接的室外机和室内机室内构成，室外机由室末端换热器、压缩机和其他制冷剂附件组成；室内机由风机和直接蒸发器等组成。

一台室外机通过管路能够向若干个室内机输送液体，通过控制压缩机的制冷剂循环量和进入室内各个换热器的制冷剂数据业务，同时适时地满足室内冷热负荷要求。

<b>1多联机系统的组织工作原理：室内温度传感器控制室内机制冷剂管道上的电子膨胀阀，通过制冷剂财务压力的变化，对室外机的制冷压缩机进行变频调速控制或改变压缩机的运行台数、工作气缸数、节流阀开度等，使系统的制冷流量变化，达到制冷或制热两种方式随负荷变化而改变供冷量或供热量的目的。

<b>2多联机系统的特点：节能效果显着：多联机系统可以根据系统制冷负荷变化自动调节压缩机转速，改变制冷剂流量，保证不高机组以较高的效率运行。

部分负荷运行时能耗下降，全年运行费用降低。

节省建筑空间：多联机系统采用的标准型室外机一般设置在屋顶，不需要占用建筑面积。

多联机系统的接管只有制冷剂管和凝结水管，且冷却剂管路布置灵活，与水系统相比，在满足相同室内吊顶高度的情况下，采用多使用联机系统可以减小建筑层高，降低建筑造价。

施工安装方便、运行可靠：与集中式空调水系统比较，多联机系统施工现场工作量小得多，施工周期短，十分适合青年人情况，系统的环节少，系统运行管理安全可靠。

<b> 3满足房间内不同工况的房间使用要求：多联机系统组合方便、灵活，可以根据不同的使用要求组织系统，各有不同保证不同工况房间的使用要求。

对于热回收多联机系统来说，一个系统内，部分室内机在制冷的同时，另一部分室内机可以供热运行。

在冬季多联机系统可以实现内区供冷，外区供热，把古西赫的热量转移到外区，充分利用能源，降低能耗，满足不同区域的空调要求。

多联机故障代码资料讲解1、室内机故障维修1．1 温度传感器故障1．1．1 故障现象指示故障指示数码管报故障显示故障含义LED1 运行灯快闪E2 室温传感器故障LED1运行灯快闪E3 T2管温传感器故障LED1 运行灯快闪E4 T2B 管温传感器故障适用机型：所有型号室内机引起故障的原因：接口松脱、转感器自身开短路、主控板钳位二极管开短路。

测量端口电压:电压为0V或5V表示钳位二极管坏更换主控板1.2 EEPROM芯片故障EEPROM 作用：用于存放机器运行参数的芯片。

如导风叶摇摆角度、保护温度、风速等。

故障现象：运行灯慢闪，数码管显示E7。

适用机型：所有数码室内机电控。

可能出现E7 的原因：EEPROM 芯片松脱或引脚接触不良，静电将EEPROM 芯片烧坏，主控板工艺设计不合理。

EEPROM 周边是否有干扰.找到干扰源，排除干扰注：如果是EEPROM 芯片烧坏不能修复，只有理换EEPROM 芯片。

更换的EERPOM 芯片必需与该机型相对应，否则将不能正常控制机器运行。

1．3 模式冲突故障故障现象：LED3 化霜灯快闪，数码显示故障代码E0。

模式冲突故障作用：同一系统不能在进行制冷模式运行的状态下，同时运行制热模式。

一般情况下，所有室内机均有制热优先功能.由室内机接受到制热运行指令，将该运行模式信号传给室外机，进行制热优先控制，包括以下三种情况：制冷、送风模式运行中：接收到制热模式运行指令，室外机停止制冷、送风运行，压缩机停机3 分钟后转为制热模式运行，有制冷、送风模式运行要求的室内机处于待机状态，控制器显示“非优先” 。

（即因模式冲突的室内机有指示）制热模式运行中：忽视制冷、送风模式运行指令，室外机继续进行制热模式运行，制冷、送风模式运行的室内机待机，控制器显示“非优先” 。

如果制热模式运转停止（不包括室内机因制热达到设定温度），3 分钟后室外机制冷、送风模式再启动，进行制冷、送风模式运行。

适用机型：所有数码室内机。

电气控制系统故障分析诊断及维修技巧
电气控制系统在工业生产中起到至关重要的作用，它主要用于对机器设备进行的自动
化控制，大大提高了生产效率和稳定性。

但是，电气控制系统也会出现许多故障，影响设
备的正常运行。

因此，针对电气控制系统故障的分析、诊断和维修至关重要。

电气控制系统常见的故障有哪些？
1. 机器设备无法启动或停止：这可能是由于电源故障、保险丝损坏、控制开关不良
等原因造成的。

2. 机器设备运行不稳定：机器设备可能会突然停止或出现异常（例如转速过慢或过快、震动等）。

可能的原因包括电源问题、电机故障、机械问题或控制系统设置错误等。

3. 机器设备发出异常声音或烟雾：这很可能是由于设备中的电子零件损坏或者高温
引起的。

4. 机器设备温度异常：这可能是由于机器内部的故障或设备周围环境的变化引起
的。

1. 定期维护和保养：正确的维护和保养可以减少大部分故障和隐患，定期更换或检
查损坏的部件，保持设备的良好状态。

2. 逐步排除法：针对电气控制系统的故障，可以逐步排除可能引起故障的可能因素，找出真正的原因。

例如，先检查电源线路是否正常，再检查电控系统、电机等。

3. 调试设备：使用专业的设备和工具，对控制系统进行调试和测试，以确定故障的
具体位置和原因。

4. 更换故障部件：在确定故障的具体部件之后，必须及时更换它们。

在维修电气控制系统的过程中，要注意安全，避免电击和感电事故的发生。

同时，要
保持良好的维护和保养习惯，对设备进行有效的预防和维修，使它能够持续地运行，并提
高生产效率和质量。

多联式空调故障维修案例分析四则作者：林克思吴晓云来源：《数字化用户》2013年第21期【摘要】本文列举较具有代表性的暖通空调设备故障维修的四个案例，以此阐述在多联式空调设备维修中对各方面知识综合运用的能力以及对设备故障诊断分析过程中的技巧。

【关键词】多联式空调故障分析维修技术案例总结一、故障现象为多台室外机的商用压缩机无法启动，且无故障代码分析原因：（一）电控故障，商用压缩机的驱动电路损坏。

（二）系统保护。

（三）室内机能力需求不足。

故障查找：首先检测电控故障，启动时发现，商用压缩机实际上启动约几秒钟后停止，以后再也无法启动。

系统无任何故障代码。

可见电控上并无故障，商用压缩机驱动电路正常。

又因为无故障代码，可见系统是一般保护，并不是因为故障保护。

况且是同时多台室外机同时出现此故障，由此可以判定，肯定不是机器本身原因造成的。

由于此机型具有强大的点检功能，可以检测到室内机台数和能力需求都很正常。

因此可以判定此故障是安装过程中造成的。

最有可能的是系统压力过大，商用压缩机保护。

通过点检室外机发现正常运行时系统压力约23—24公斤，而商用压缩机的停机压力为31公斤，远没有达到停机条件。

但是，此时的系统运行频率比较低，因此压力无法上升太高，通过启动时发现商用压缩机一起动，系统压力会迅速升到31公斤，然后停机保护。

由此可判定，为压力保护。

每台机大约放3公斤左右冷媒后系统运行正常。

总结：多联机的点检功能很多，可以解决很多问题，多台机同时出现相同故障时，一般不会是机器本身的问题，维修时最重要的是细心发现。

二、故障现象为空调室内机定频36机的室外机只要一启动，立刻跳闸故障分析为电控短路，查找开制热发现，初始上电并不跳闸，只要压缩机、四通阀、室外风机一有220V电送过来马上就会跳闸。

而变频系统和定频60机运行正常。

由于140组合变频系统是三个独立的系统，因此可能是36机系统的部分短路。

但是又分析，单接一个压缩机或单接一个四通阀或单接一个室外风机线都会跳闸，而三个线路同时出现短路的现象几乎不可能。
