液压支架型号表示方法

单体液压支柱的类型及型号
单体液压支柱的类型及型号
1、单体液压支柱经过几十年的不断研究和创新，已研制发展了多种单体液压支柱。

支柱按供液方式和工作液不同，分为外供液式和内供液式支柱。

2、中煤单体液压支柱按工作行程不同，分为单伸缩支柱和双伸缩支柱，在不注明行程特征时，为单伸缩支柱。

3单体液压支柱按使用材料不同，分为普通钢质支柱、高钛合金支柱、铝合金支柱、不锈钢支柱等，在不注明材质特征时，为钢质支柱。

4、单体液压支柱根据结构形式可分为活塞式支柱和柱塞悬浮式支柱两大类。

活塞式支柱按工作行程又分为单伸缩和双伸缩支柱。

柱塞悬浮式支柱采用水介质，属于“环保型”支柱。

单体液压支柱型号组成和排列方式说明如下：
（1）“产品类型代号”表明产品类别，支柱用D表示；
（2）“一特征代号”表明支柱按供液方式和工作液不同的分类，内注式用N表示，外注式用W表示；“二特征代号”表明支柱按行程不同的分类，双伸缩支柱用S表示，无字
（3）“主参数代号”依次用支柱的较大高度、额定工作阻力和油缸内径三个参数表明，三个参数均用阿拉伯数字表示，参数之间分别用“-”和“/”符号隔开，大高度的单位为分米（dm）,额定工作阻力位KN，油缸内径单位mmymjt01；
（4）“补充特征代号”用于区分材质、结构等不同的产品，用汉语拼音字母表示，如Q表示轻合金；
（5）“修改序号”表明产品结构有重大修改时作识别之用，用带括号的大写英文字母（A）、（B）、（C）……依次表示。

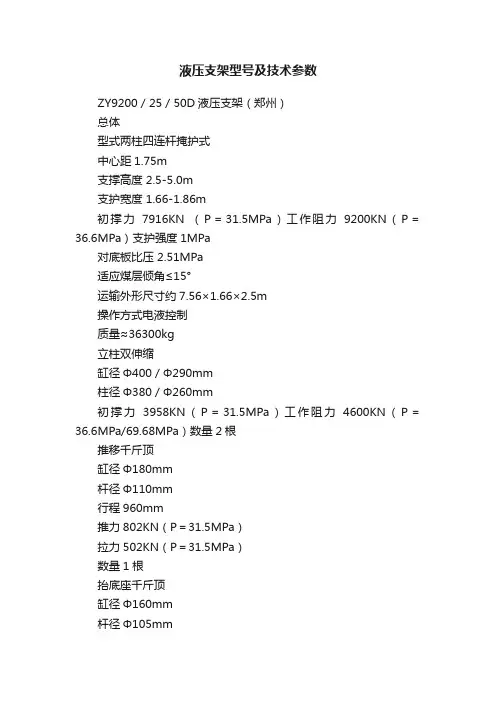

液压支架型号及技术参数ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶。

液压支架基础知识ZZ13000/24/45D1、液压支架的类型按架形结构及与围岩关系分：掩护式支架；支撑掩护式支架；支撑式支架。

2、以下各液压支架型号中，各代号的意义是什么ZZ5600/17/35、ZFZ4400/16/28ST、ZY3200/17/38(1)Z：支架，Z支撑掩护式，5600：支架工作阻力为5600kN，17：支架最小高度为17dm，35：支架最大高度为35dm(2)Z：支架，F：放顶煤，Z：中位放煤，4400：支架工作阻力为4400kN，16：支架最小高度为16dm，28：支架最大高度为28dm，S：四连杆机构，T：抬起底座装置(3)Z：支架，Y：掩护式，3200：支架工作阻力3200kN，17：支架最小高度为17dm，38：支架最大高度为38dm。

3、液压支架一般由哪4部分组成各部分又包括哪些部件承载结构件、执行元件、控制元件和辅助元件4部分组成。

4、液压支架的升降工作过程包括哪3个动作阶段初撑阶段、承载阶段、降架阶段5、什么是液压支架的初撑力、工作阻力初撑力：顶梁接触顶板后，立柱下腔液体压力逐渐增高，压力达到泵站供液压力（泵站工作阻力）时，泵站自动卸载，停止供液，液控单向阀关闭，立柱下腔的液体被封闭，这一过程被称为液压支架的初撑阶段，此时，立柱或支架对顶板产生的支撑力称为初撑力。

安全阀从第一次动作后，立柱下腔的压力便只能围绕安全阀的动作压力而上下波动，可近似地认为它是一个常数，所以称这一过程为恒阻阶段，并把这时的最大支撑力叫做支架的工作阻力。

6、液压支架初撑力的提高对顶板控制有哪些好处（1）提高初撑力，可以使支撑力与顶板压力较早地取得平衡，缩短顶板急速下沉的时间，从而减少顶板的下沉量。

（2）增加支柱的初撑力，可以迅速压缩浮煤和符矸等中间介质，使支架的工作阻力较快地发挥作用，可以延长支柱在恒阻阶段的工作时间（3）提高初撑力，可避免直接定的离层。

7、什么是液压支架的可缩性、恒阻性、让压性可缩性：安全阀动作后，立柱下腔的少量液体将经安全阀溢出，压力随之减小，当压力低于安全阀关闭压力时，安全阀重新关闭，停止溢流，支架恢复正常工作状态，在这一过程中，支架由于安全阀卸载而引起下降，我们把这种性质称为支架的可缩性。

液压支架型及技术参数液压支架是一种用于支撑重载物体的装置，通过液压系统的利用可以实现起重、支撑、调整等功能。

根据其结构和用途的不同，液压支架可以分为多种类型。

本文将介绍几种常见的液压支架型及其技术参数。

1.单柱式液压支架：单柱式液压支架结构简单，适用于小型设备或机械的支撑。

其特点是承载能力较小，调节范围较窄，但操作简单、结构紧凑。

技术参数包括：-承载能力：通常为几百千克到几吨- 单柱直径：一般为100mm到300mm- 最大行程：一般为200mm到500mm2.多柱式液压支架：多柱式液压支架由多个液压柱组成，承载能力较大，适用于中型设备或机械的支撑。

其特点是调节范围大，平稳性好。

技术参数包括：-承载能力：通常为几十吨到几百吨-柱数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为10MPa到30MPa3.液压千斤顶支架：液压千斤顶支架结构紧凑，适用于局部支撑或起重等工作。

其特点是调节范围大，承载能力较大。

技术参数包括：-承载能力：通常为几吨到几十吨- 最大行程：一般为100mm到500mm-工作压力：一般为20MPa到30MPa4.液压腿式支架：液压腿式支架由多个液压腿组成，适用于大型设备或机械的支撑。

其特点是承载能力大，调节范围大，但结构复杂。

技术参数包括：-承载能力：通常为几十吨到上百吨-腿数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa5.液压托盘式支架：液压托盘式支架由一个或多个液压托盘组成，适用于长距离支撑或起重等工作。

其特点是调节范围大，平稳性好，但结构复杂。

-承载能力：通常为几十吨到上百吨-托盘数：一般为1个或2个- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa以上是几种常见的液压支架型及其技术参数的介绍。

根据具体的需要和工作环境，选择适合的液压支架型可以提高工作效率，并确保工作的安全和稳定。

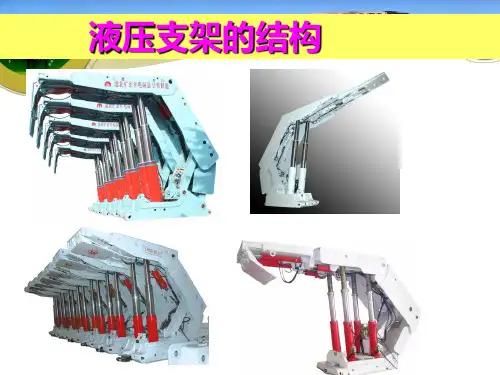

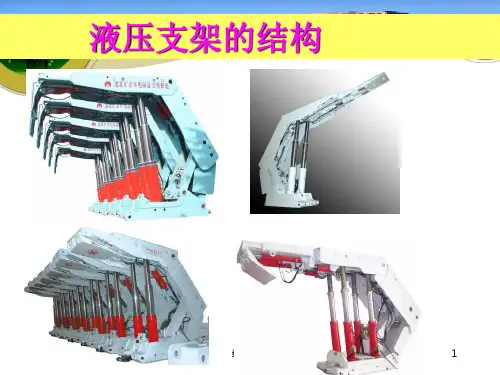

一、液压支架的工作原理及结构1、液压支架的工作原理：液压支架是以高压液压为动力，由若干液压元件（液压缸和阀件）与一些金属结构件按一定连接方式组合而成的一种采煤工作面支护设备，它能实现升架（支撑顶板）、降架（脱离顶板）、移架、推动刮板输送机前移以及顶板管理一整套工序，并能可靠地支撑顶板，有效地隔离采空区，防止矸石进入工作面，保证了正常作业所需的空间。

液压支架与采煤机、工作面刮板输送机配套使用，实现了采煤综合机械化，解决了机械化采煤工作面顶板管理落后于采煤工作的矛盾，进一步提高了采煤和运输设备的效能，减轻了煤矿工人的劳动强度，改善了安全生产条件。

2、液压支架的基本组成部分：液压支架由承载结构件、执行元件、控制和操纵元件、辅助装置、传动介质等组成。

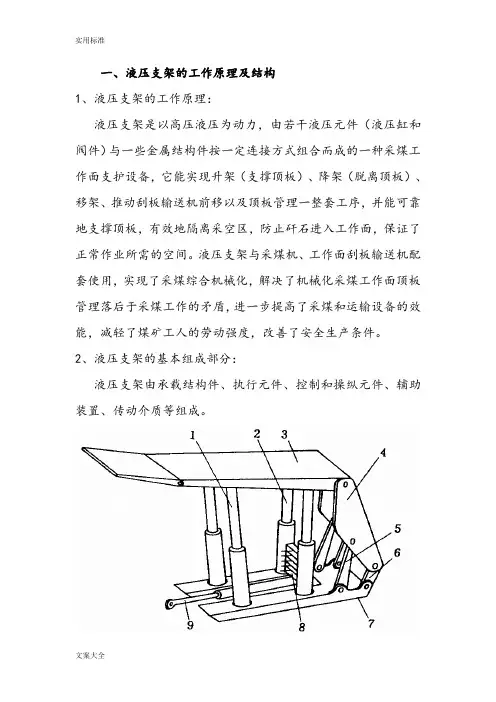

图—1液压支架的组成1—前立柱；2—后立柱；3—顶梁；4—掩护梁；5—前连杆；6—后连杆；7—底座；8—操作阀；9—推移千斤顶⑴承载结构件有：顶梁、掩护梁和底底座等。

顶梁是直接与顶板相接触，并承受顶板岩石载荷的支架部件；掩护梁是阻挡采空区冒落矸石不涌入工作面空间，并承受冒落矸石的载荷，以承受顶板水平推力的部件；底座是直接与底板相接触，传递顶板压力到底板并承受顶板压力的支架部件。

⑵执行元件有：立柱和各种千斤顶。

立柱是支撑在顶梁（或掩护梁）和底座之间直接或间接承受顶板载荷的油缸，立柱是支架的主要动力执行元件，它的结构强度和结构形式决定了支架的支撑力的大小和支撑高度范围；千斤顶是除立柱以外的各种油缸，它完成推移刮板输送机、移设支架和调整支架及完成各种保护动作等。

⑶控制和操纵元件有：操纵阀、截止阀及各种油缸的控制阀等。

操纵阀是用以操纵支架各执行元件动作的阀，它是支架的动作指挥元件。

根据支架的执行元件多少及对动作的要求不同，操纵阀的结构也不一样。

液压支架上所用的控制阀较多，但油缸控制阀只有液控单向阀和安全阀。

⑷辅助装置：除上述三项构件以外的其它构件。

它包括推移装置、复位装置、挡矸装置、护帮装置、防倒防滑装置、喷雾装置和照明等。

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式.75m 1中心距2.5-5.0m 支撑高度支护宽度1.66-1.86mP＝31.5MPa）初撑力7916KN （＝36.6MPa）P工作阻力9200KN（1MPa 支护强度2.51MPa 对底板比压适应煤层倾角≤15°约7.56×1.66×2.5m 运输外形尺寸操作方式电液控制≈36300kg 质量立柱双伸缩290mm 400缸径Φ／Φ260mm 柱径Φ380／Φ3958KN（）＝31.5MPaP初撑力P＝36.6MPa/69.68MPa）工作阻力4600KN（根量2数推移千斤顶180mm Φ缸径110mm 杆径Φ960mm 行程31.5MPa）（802KNP＝推力31.5MPaP＝）502KN拉力（数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）根2 数量侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式2.4-5.0m 支撑高度支护宽度1.65-1.85m）31.5MPa＝P（7755KN 初撑力中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa））31.5MPa＝P（213KN 拉力数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa））31.5MPa＝P（70KN 拉力数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°2.4m 1.6×4.8×最大件外形尺寸．操作方式本架手动20.453t 重量≤进液管径Φ50mmΦ65mm 回液管径立柱200mm ／Φ缸径Φ280170mm ／Φ柱径Φ260 行程1005mm 一级1000mm 二级）1939KN（P＝31.5MPa初撑力（P＝38.5MPa/70.0MPa）工作阻力2200KN 根数量4 推移千斤顶200mm 缸径Φ140mm 杆径Φ900mm 行程）＝31.5MPa推力990KN（P 31.5MPa）＝拉力505KN（P 根1 数量调底座千斤顶140mm 缸径Φ105mm 杆径Φ200mm 行程31.5MPa）P推力485KN（＝）（拉力213KNP＝31.5MPa 1数量根抬底座千斤顶140mmΦ缸径．杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备MG650/1510-WD采煤机输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m1.43-1.60m 支护宽度＝28MPa）（初撑力5496P1.5m 中心距＝32.6MPa）工作阻力6400KN（P 0.83MPa 支护强度≥对底板比压≤2.07MPa ≤30 °适应煤层倾角1.43×2.2m 最大件外形尺寸7.01×操作方式本架手动重量25.120t 约Φ31.5mm 进液管径回液管径Φ51mm柱立缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa））28MPa＝P（185KN 拉力数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：?125mm杆径：?70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）根4 数量ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m 操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm）31.5MPa＝P（1546KN 初撑力工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm）31.5MPa＝P（485KN 推力拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式.5m 1中心距2.2-4.5m 支撑高度支护宽度1.43-1.60mP＝31.5MPa）初撑力5496KN（1.5m 中心距P＝32.6MPa）工作阻力6400KN（0.85MPa 支护强度平均2.2MPa 对底板比压平均适应煤层倾角≤30°运输外形尺寸：2.20m 约6.95×1.43×不拆前梁4.97×1.43×2.50m 拆除前梁、前立柱约本架手动操作方式重量≈25t31.5mm 进液管径Φ回液管径Φ51mm柱立180mm 缸径Φ250Φ／160mm Φ235／柱径Φ行程1160mm 一级1142mm 二级）＝28.0MPa（初撑力1374KNP ＝工作阻力1600KN（P32.6MPa）4 根量数前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶100mmΦ125/Φ缸径．杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度1.8-3.8m1.43-1.60m 支护宽度28MPaP4653KN 初撑力（＝）1.5m中心距工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶125mm Φ缸径．杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶80mm Φ缸径．杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸1.8m 1.43×6.64×约不拆前梁．拆除前梁约4.955×1.43×1.8m本架操作方式重量20.5tΦ31.5mm 进液管径Φ51mm 回液管径柱立220mm Φ缸径Φ230／150mm Φ柱径Φ180／行程1020mm 一级980mm 二级1163.3KN（P＝28MPa）初撑力P＝38.5MPa/62.9MPa）工作阻力1600KN（数量根4 推移千斤顶180mm Φ缸径120mm Φ杆径850mm 行程28MPa）推力712KN （P＝）395.8KN拉力（P＝28MPa 1根数量调底座千斤顶125mm Φ缸径85mm Φ杆径150mm 行程）推力344KN（P＝28MPa 185KN（P＝28MPa）拉力根数量1抬底座千斤顶．缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm柱立缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）根2 数量护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa））32.6MPa＝P（1600KN 工作阻力数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa））28.0MPa＝P（112KN 拉力数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa根1 数量调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa28MPa ＝P拉力112KN2 根数量护帮千斤顶100mm Φ缸径70mm Φ杆径530mm 行程28MPa 219.6KN P＝推力28MPa ＝P拉力122KN32MPa P＝工作阻力261KN根2 数量侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa工作阻力1319.5KN P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa3524KN初撑力泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大)适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶根2 数量缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa工作阻力4400KN P＝35MPa2 5.75m支护面积支护强度平均0.76 MPa2底座面积3.33m对底板比压平均1.32MPa操作方式本架14.5t 重量立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa降柱力127KN工作阻力1100KN P＝35MPa数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa拉力272KN P＝28MPa数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa拉力86KN P＝28MPa数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa拉力86KN P＝28MPa工作阻力191KN P＝38MPa根2 数量侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根前梁千斤缸径Φ140mm行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa初撑力3141.6KN P=25 MPa中心距 1.5m2 5.71m支护面积支护强度0.72MPa2 2.428m 底座面积最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPaP=28MPa113.33KN 降柱力工作阻力1000KN P=31.5 MPa短柱140mm Φ缸径Φ105mm 杆径140mm 行程P=28MPa 初撑力384.65KNP=28MPa 168.28KN 拉力P=38MPa 工作阻力584.67KN 76.93KN 前梁端部初撑力116.93KN 前梁端部最大工作阻力前梁摆角向上15°向下°19 推移千斤顶140mm Φ缸径Φ杆径85mm700mm 行程P=28MPa 242.86KN 推溜力P=28MPa 384KN 拉架力侧推千斤顶Φ63mm 缸径45mm 杆径Φ行程170mmP=28MPa 77.89KN 推力P=28MPa 38.15KN 拉力护帮千斤顶缸径80mm Φ45mm Φ杆径350mm 行程工作阻力147.71KN P=29.5 MPa拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm600.mm 行程P=28MPa 125.6KN 推力P=28MPa54.95KN 拉力) (淮南机械公司潘集机厂／24液压支架ZZ4000／12体总支撑掩护式型式1.2-2.4m 支撑高度1.42-1.59m 支护宽度1.5m 中心距28MPa P＝初撑力3518KN 31.83MPa ＝P工作阻力4000KN2 6.54m支护面积0.61 MPa 平均支护强度1.43MPa 平均对底板比压本架操作方式28MPa 系统压力重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm700mm行程推力321KN P＝28MPa拉力242KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm 行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm960mm行程推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm90mmΦ杆径．行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m31.5MPa ＝P 3579.2KN 初撑力工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm35MPa ＝P 702KN 推力拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa或采取防滑措施≤(°15≤适应顷角．30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN 根2 数量侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱双伸缩型式缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa40.6MPa ＝P拉力485KN根1数量平衡千斤顶140mm Φ缸径95mm Φ杆径260mm 行程＝31.5MPa 485KN P推力31.5MPa P＝261KN 拉力625/336KN 工作阻力P=40.6MPa2根数量侧推千斤顶80mm Φ缸径60mm 杆径Φ200mm 行程＝31.5MPa 推力158KN P31.5MPa 69KN P＝拉力数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm170mmΦ260/Φ柱径．行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa31.5MPa P＝拉力410KN1根数量平衡千斤顶140mm Φ缸径95mm Φ杆径260mm 行程35MPa P＝推力625KN35MPa ＝P拉力337KN2根数量侧推千斤顶80mm Φ缸径60mm Φ杆径200mm 行程31.5MPa P＝推力158KN31.5MPa P 69KN ＝拉力根数量3ZY3200／9／18液压支架(淮南机械公司潘集机厂)型式掩护式支撑高度0.9-1.8m支架宽度 1.43-1.60m支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）（南方）QJ19/31.5D 进液三通回液三通QJ19/38（南方）YDF42/200（东风）液控单向阀DFA-31.5（东风）安全阀ZF4000／17／27H综放支架(淮南机械公司潘集机厂)总体型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度 1.43-1.60m中心距 1.5m初撑力3516.8KN P＝28MPa工作阻力4000KN P＝31.5MPa支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm 重量14.93t立柱缸径Φ200mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa工作阻力1000KN P＝31.5MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力562.9KN P＝28MPa拉力364.5KN P＝28MPa数量1根尾梁千斤顶140mmΦ缸径．杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力140.7KN P＝28MPa28MPa ＝61KN P拉力根数量2侧推千斤顶63mm Φ缸径45mm Φ杆径170mm 行程＝28MPa 87KN P推力28MPa P＝43KN 拉力3根数量插板千斤顶100mm Φ缸径70mm Φ杆径700mm 行程＝28MPa 220KN P推力28MPa ＝112KN P拉力根2数量移后溜千斤顶110mm Φ缸径85mmΦ杆径．行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mmP=31.4MPa 4596KN 额定初撑力额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa工作阻力1112KN P＝35.45MPa数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa工作阻力1472KN P＝35.45MPa数量2根推移千斤顶缸径Φ180mm杆径Φ90mm行程650mm推力799KN P＝31.4MPa拉力599KN P＝31.4MPa数量1根伸缩千斤顶缸径Φ80mm45mmΦ杆径．行程700mm推力158KN P＝31.4MPa31.4MPa ＝108KN P拉力根数量2侧推千斤顶63mm Φ缸径45mm Φ杆径170mm 行程31.4MPa P＝推力99.7KN31.4MPa P＝拉力49.8KN根数量3前梁千斤顶160mm 缸径Φ105mm 杆径Φ160mm 行程＝39.8MPa 800KN 工作阻力P 根数量2移后溜千斤顶125mm Φ缸径85mm Φ杆径800mm 行程＝31.4MPa P推力385KN31.4MPa 拉力207KN P＝根数量1ZFS4000／17／28综放支架(淮南机械公司潘集机厂)总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3518.6 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.63 MPa对底板比压平均1.39MPa2 6.42m支护面积°15≤适应倾角．操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa工作阻力1000KN P＝31.8MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ50mm行程800mm28/35MPa ＝141/176KN P 推力拉力96KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力140/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力82.3KN P＝28MPa拉力42.7KN P＝28MPa数量3根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力266KN P＝28MPa拉力107KN P＝28MPa数量1根ZF4000／17.5／28SL综放支架(舜立)总体型式正四连杆结构放顶煤支撑高度 1.75-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3520 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.62 MPa对底板比压平均1.3MPa适应倾角≤15°操作方式本架最小外形尺寸 6.18×1.43×1.75m重量15.57t立柱缸径Φ200mm柱径Φ185mm1035mm 行程初撑力880KN P＝28MPa工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ105mm行程330mm初撑力563KN P＝28MPa工作阻力900KN P＝44.8MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ60mm行程700mm28MPa ＝P 141KN 推力拉力62KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG5200／22／30H综放过渡支架(舜立)总体支撑高度2200～3000mm支架宽度1430～1600mm支架中心距1500mm初撑力4652 KN P=28MPa工作阻力5200KN P=31.3MPa支护强度0.53MPa对底板比压 1.17MPa适应倾角≤15°操作方式本架最小外形尺寸 6.7×1.43×2.2m重量18.38t立柱缸径φ230mm杆径φ210mm行程800mm初撑力1163KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径φ180mm杆径φ140mm700mm行程推力712KN P＝28MPa拉力282KN P＝28MPa数量1根尾梁千斤顶缸径Φ200mm杆径Φ140mm行程350mm初撑力879.6KN P＝28MPa工作阻力1124KN P＝35.8MPa数量2根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm工作阻力161KN P＝32MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa28MPa ＝P 43KN 拉力数量4根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFS4400/17/32B综放支架(北京)总体工作阻力4400KN泵站额定供液压力30MPa额定初撑力4154KN中心距1500mm高度1700~3200mm支护宽度1430~1600mm2 6.74m支护面积平均支护强度0.63MPa对底板平均比压 1.39MPa适应倾角≤10°操作方式本架重量18.798t立柱缸径Φ210mm柱径Φ190mm行程740+745mm初撑力1038.6KN P＝30MPa 工作阻力1100KN P＝31.8MPa推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推力462KN P＝30MPa拉力291KN P＝30MPa数量1根尾梁千斤顶160mm Φ缸径．杆径Φ95mm行程400mm初撑力602KN P＝30MPa工作阻力704KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力93KN P＝30MPa拉力45KN P＝30MPa数量3根护帮千斤顶缸径Φ80mm45mmΦ杆径．行程250mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力285KN P＝30MPa拉力115KN P＝30MPa数量1根ZF5200/18/28HL综放支架(郑州煤机厂)总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm28MPa＝P 4640KN 初撑力工作阻力5200KN P＝31.3MPa支护强度0.66MPa对底板平均比压 1.45MPa适应倾角≤15°最小外形尺寸 6.808×1.43×1.8m操作方式本架重量18.424t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1160KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ180mm杆径Φ140mm行程375mm初撑力713KN P＝28MPa工作阻力814KN P＝32MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程850mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根)郑州煤机厂(综放过渡支架ZFG6200/18/28总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4652KN P＝28MPa工作阻力6200KN P＝31.3MPa 操作方式本架重量19.76t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1163KN P＝28MPa工作阻力1550KN P＝36.1MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ140mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程850mm28MPa ＝P 219KN 推力拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力220KN P＝28MPa拉力141KN P＝30MPa数量2根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根前梁千斤顶缸径Φ200mm柱径Φ185mm行程140mm初撑力879.6KN P＝28MPa43MPa＝P 1350KN 工作阻力数量2根（范文素材和资料部分来自网络，供参考。

煤矿电液控液压支架说明电液控液压支架的用途及功能：电液控液压支架是综采工作面的支护设备，电液控液压支架是通过电液控制器来对液压支架进行各种动作的控制，完成支架单架和成组手动、自动动作。

它具有监测支架状态，执行各宗指令、编辑运行程序、液晶显示屏显示系统各种状态等功能。

电液控液压支架在工作过程中不仅能可靠的支护顶板，而且能够随着回采工作面的推进向前移动，升降、推拉的动作是有液体通过泵站产生的高压液体，通过电液控制系统控制立柱、千斤顶的伸缩来完成。

电液控液压支架型号含义：例如ZY10000/27/56DZ表示类型液压支架Y表示掩护式1000表示工作阻力1000KN27表示支架最小高度27分米56表示支架最大高度56分米D表示电液控制电液控液压支架的用途及功能：电液控液压支架是综采工作面的支护设备，电液控液压支架是通过电液控制器来对液压支架进行各种动作的控制，完成支架单架和成组手动、自动动作。

它具有监测支架状态，执行各宗指令、编辑运行程序、液晶显示屏显示系统各种状态等功能。

电液控液压支架在工作过程中不仅能可靠的支护顶板，而且能够随着回采工作面的推进向前移动，升降、推拉的动作是有液体通过泵站产生的高压液体，通过电液控制系统控制立柱、千斤顶的伸缩来完成。

电液控液压支架的工作原理：支架的动力是来自泵站的高压乳化液，经由主进液管路送到工作面，并与每架支架的进液平面截止阀相连，通过过滤器然后导入支架，再通过电液控制阀分配到各液压缸，以完成支架所需要的各项动作。

从支架流回的低压乳化液通过操纵阀组与回液平面截止阀由主回液管路流回泵站乳化液箱供循环使用。

电液控液压支架的结构组成：电液控液压支架主要由结构件、液压系统和防倒、防滑、调架及抬底座装置三大部分组成。

1.主要结构件有：伸缩梁、护帮板、顶梁、掩护梁、底座、前、后连杆、推杆及侧护板等。

2.液压控制系统除了立柱、各种千斤顶外，还包括各种液压控制元件（操纵阀组、安全阀、液控单向阀等）和液压辅助元件（管接头件、胶管等）。

word专业资料-可复制编辑-欢迎下载ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距 1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）中心距1.5m支撑高度初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mmword专业资料-可复制编辑-欢迎下载行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）中心距1.5m支撑高度初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）word专业资料-可复制编辑-欢迎下载拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：?125mm杆径：?70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶word专业资料-可复制编辑-欢迎下载缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）中心距1.5m支撑高度初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25tword专业资料-可复制编辑-欢迎下载进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）中心距1.5m支撑高度初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mmword专业资料-可复制编辑-欢迎下载推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）中心距1.5m支撑高度初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m 操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）word专业资料-可复制编辑-欢迎下载拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD 输送机SGZ-1000/1400支撑高度初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）word专业资料-可复制编辑-欢迎下载采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力4654KN P＝28MPa工作阻力6000KN P＝36.1MPa支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa工作阻力1500KN P＝36.1MPa/59MPa数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPaword专业资料-可复制编辑-欢迎下载数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa拉力185KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa工作阻力1319.5KN P＝42MPa数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根word专业资料-可复制编辑-欢迎下载缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力3516KN P＝28MPa工作阻力4400KN P＝35MPa支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa降柱力127KN工作阻力1100KN P＝35MPa数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa拉力272KN P＝28MPa数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa拉力86KN P＝28MPa行程250mm推力141KN P＝28MPa拉力86KN P＝28MPa工作阻力191KN P＝38MPa数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa行程140mm初撑力431KN P＝28MPa拉力188KN P＝28MPa工作阻力585KN P＝38MPa数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度支护宽度工作阻力4000KN P=31.5 MPa初撑力3141.6KN P=25 MPa中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa工作阻力1000KN P=31.5 MPa短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa拉力168.28KN P=28MPa工作阻力584.67KN P=38MPa前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mmword专业资料-可复制编辑-欢迎下载推溜力242.86KN P=28MPa拉架力384KN P=28MPa侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度支护宽度中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa工作阻力1000KN P＝31.83MPa数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa数量1根杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂) 总体型式掩护式支撑高度 1.8-3.8m支护宽度中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶word专业资料-可复制编辑-欢迎下载内径/外径Φ100/121mm杆径Φ100mm行程865mm推力274KN拉力125KN内径/外径Φ80/102mm杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa拉力108KN P＝31.5MPa杆径Φ45mm行程170mm推力98KN P＝31.5MPa拉力47KN P＝31.5MPa数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mmword专业资料-可复制编辑-欢迎下载柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立) 总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度中心距 1.75m初撑力3087~3387KN P＝31.5MPa 工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa拉力485KN P＝40.6MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江) 总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa支护强度MPa对底板比压MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mmword专业资料-可复制编辑-欢迎下载行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度支架宽度支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度中心距 1.5m初撑力3516.8KN P＝28MPa 工作阻力4000KN P＝31.5MPa 支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa 工作阻力1000KN P＝31.5MPa杆径Φ95mm行程700mm推力562.9KN P＝28MPa 拉力364.5KN P＝28MPa杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa杆径Φ60mm行程800mm推力140.7KN P＝28MPa 拉力61KN P＝28MPa杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPaword专业资料-可复制编辑-欢迎下载杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa工作阻力1112KN P＝35.45MPa数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa工作阻力1472KN P＝35.45MPa杆径Φ90mm行程650mm推力799KN P＝31.4MPa拉力599KN P＝31.4MPa杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度中心距 1.5m初撑力3518.6 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa工作阻力1000KN P＝31.8MPa数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPaword专业资料-可复制编辑-欢迎下载数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ50mm行程800mm推力141/176KN P＝28/35MPa拉力96KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力140/176KN P＝28/35MPa拉力96KN P＝28MPa杆径Φ45mm行程170mm推力82.3KN P＝28MPa拉力42.7KN P＝28MPa杆径Φ85mm行程900mm推力266KN P＝28MPa拉力107KN P＝28MPa数量1根ZF4000／17.5／28SL综放支架(舜立) 总体型式正四连杆结构放顶煤支撑高度 1.75-2.8m支护宽度中心距 1.5m初撑力3520 KN P＝28MPa工作阻力4000KN P＝31.8MPa支护强度平均0.62 MPa对底板比压平均1.3MPa适应倾角≤15°操作方式本架最小外形尺寸 6.18×1.43×1.75m重量15.57t立柱缸径Φ200mm柱径Φ185mm行程1035mm初撑力880KN P＝28MPa工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ160mm杆径Φ105mm行程330mm初撑力563KN P＝28MPa工作阻力900KN P＝44.8MPa 数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程800mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ60mm行程700mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa杆径Φ45mm行程170mm推力87KN P＝28MPaword专业资料-可复制编辑-欢迎下载拉力43KN P＝28MPa杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG5200／22／30H综放过渡支架(舜立) 总体支撑高度2200～3000mm支架宽度1430～1600mm支架中心距1500mm初撑力4652 KN P=28MPa工作阻力5200KN P=31.3MPa支护强度0.53MPa对底板比压 1.17MPa适应倾角≤15°操作方式本架最小外形尺寸 6.7×1.43×2.2m杆径φ210mm行程800mm初撑力1163KN P＝28MPa工作阻力1300KN P＝31.3MPa数量4根推移千斤顶缸径φ180mm杆径φ140mm行程700mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根尾梁千斤顶缸径Φ200mm杆径Φ140mm行程350mm初撑力879.6KN P＝28MPa工作阻力1124KN P＝35.8MPa数量2根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa拉力112KN P＝28MPa数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm工作阻力161KN P＝32MPa杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa杆径Φ70mm行程700mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFS4400/17/32B综放支架(北京) 总体工作阻力4400KN泵站额定供液压力30MPa额定初撑力4154KN中心距1500mm高度1700~3200mm支护宽度1430~1600mm支护面积 6.74m2平均支护强度0.63MPa对底板平均比压 1.39MPa适应倾角≤10°操作方式本架重量18.798t立柱缸径Φ210mm柱径Φ190mm行程740+745mm初撑力1038.6KN P＝30MPa工作阻力1100KN P＝31.8MPa数量4根推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推力462KN P＝30MPa拉力291KN P＝30MPa数量1根word专业资料-可复制编辑-欢迎下载尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力602KN P＝30MPa工作阻力704KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根放煤千斤顶缸径Φ80mm杆径Φ45mm行程500mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力93KN P＝30MPa拉力45KN P＝30MPa数量3根护帮千斤顶缸径Φ80mm杆径Φ45mm行程250mm推力151/176KN P＝30/35MPa拉力103KN P＝30MPa数量2根移后溜千斤顶缸径Φ110mm杆径Φ85mm行程900mm推力285KN P＝30MPa拉力115KN P＝30MPa数量1根ZF5200/18/28HL综放支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4640KN P＝28MPa工作阻力5200KN P＝31.3MPa 支护强度0.66MPa对底板平均比压 1.45MPa适应倾角≤15°最小外形尺寸 6.808×1.43×1.8m操作方式本架重量18.424t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1160KN P＝28MPa 工作阻力1300KN P＝31.3MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程850mm推力563KN P＝28MPa拉力365KN P＝28MPa数量1根尾梁千斤顶缸径Φ180mm杆径Φ140mm行程375mm初撑力713KN P＝28MPa工作阻力814KN P＝32MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程850mm推力141KN P＝28MPa拉力62KN P＝28MPa数量2根放煤千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力220KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根word专业资料-可复制编辑-欢迎下载移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa拉力236KN P＝28MPa数量1根ZFG6200/18/28综放过渡支架(郑州煤机厂) 总体支撑高度1800~2800mm工作高度2300~2800mm支护宽度1430~1600mm中心距1500mm初撑力4652KN P＝28MPa工作阻力6200KN P＝31.3MPa操作方式本架重量19.76t立柱缸径Φ230mm柱径Φ210mm行程1000mm初撑力1163KN P＝28MPa工作阻力1550KN P＝36.1MPa数量4根推移千斤顶缸径Φ180mm杆径Φ140mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程850mm推力219KN P＝28MPa拉力112KN P＝28MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN P＝28MPa拉力62KN P＝28MPa数量3根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力220KN P＝28MPa 拉力141KN P＝30MPa 数量2根移后溜千斤顶缸径Φ125mm杆径Φ70mm行程850mm推力344KN P＝28MPa 拉力236KN P＝28MPa 数量1根前梁千斤顶缸径Φ200mm柱径Φ185mm行程140mm初撑力879.6KN P＝28MPa 工作阻力1350KN P＝43MPa 数量2根。

.ZY9200／25／50D液压支架总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根.侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）.拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°.最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备.采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm.推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm.二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050.ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根.护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）.数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa.适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）.拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm.推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm.二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050.ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa 拉力282KN P＝28MPa 数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa.拉力122KN P＝28MPa工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN.行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2.对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根.ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶.缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶.缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装.内径/外径Φ180/219mm 杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m.支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa.支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°.操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱。
