异物鱼骨图

拖料架适当 使隔板抽孔脱料容易
设备改善
作业员教育
熟知工作图
使光线充足
其他
案例分析:
1.结果的描述应是“为何…”,而不应是“如何”;
2.主要因素应加框表示;
3.使用箭头符号;
4.没有原因项目,何来展开; 5.主观原因展开意义不大;
6.此项应归属“机器”方面;
7.此项与“机器”无包含关系;
8.选定项目应为最底层内容;
鱼骨图分析方法
鱼骨图分析方法培训
鱼骨图的定义、用途、优点 三种类型
鱼骨图分析法的步骤 鱼骨图案例
鱼骨图分析方法培训
鱼骨图的定义:
1.借着多人共同讨论
2.采用脑力激荡法（Brain Storming）或KJ法
3.找出事物之原因(要因)结果(特性)关系 4.将其中之要因作为次主题,再次讨论分析出其原因,如此 一层次一层次地分析下去,直至该事物之因果关系完全掌握 为止 5.又称之为特性要因图,因果图或石川图
归
4.圈选重要要因 5.记录必要事项
15
烹饪技巧差 人
老婆像黄脸婆
制图日:90/9/20 参与者:张三 李四 王五
支援作业者 中骨【事实】
鱼骨图分析方法培训
没有检查毛刺的时间 作业不适应
训练时间短 竭尽全力完成计划台数
不知道是不良品，所以放任自流
毛刺流向后工程
事实 推定 推定 推定 推定
流向后工程是为什么 不知道是为什么 没有时间是为什么 竭尽全力是为什么 不适应是为什么
鱼骨图分析方法培训
鱼骨图的优点:
（1）将问题做一一整理 每个人对造成问题的原因有不同的见解，经由观念与想法的
交流，可将造成问题的原因得到一致性的看法。

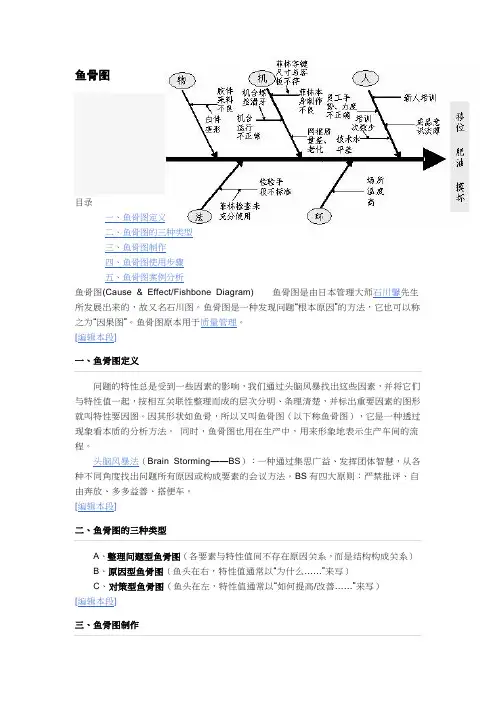

鱼骨图目录一、鱼骨图定义二、鱼骨图的三种类型三、鱼骨图制作四、鱼骨图使用步骤五、鱼骨图案例分析鱼骨图(Cause & Effect/Fishbone Diagram)鱼骨图是由日本管理大师石川馨先生所发展出来的，故又名石川图。

鱼骨图是一种发现问题“根本原因”的方法，它也可以称之为“因果图”。

鱼骨图原本用于质量管理。

[编辑本段]一、鱼骨图定义问题的特性总是受到一些因素的影响，我们通过头脑风暴找出这些因素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理清楚，并标出重要因素的图形就叫特性要因图。

因其形状如鱼骨，所以又叫鱼骨图（以下称鱼骨图），它是一种透过现象看本质的分析方法。

同时，鱼骨图也用在生产中，用来形象地表示生产车间的流程。

头脑风暴法（Brain Storming——BS）：一种通过集思广益、发挥团体智慧，从各种不同角度找出问题所有原因或构成要素的会议方法。

BS有四大原则：严禁批评、自由奔放、多多益善、搭便车。

[编辑本段]二、鱼骨图的三种类型A、整理问题型鱼骨图（各要素与特性值间不存在原因关系，而是结构构成关系）B、原因型鱼骨图（鱼头在右，特性值通常以“为什么……”来写）C、对策型鱼骨图（鱼头在左，特性值通常以“如何提高/改善……”来写）[编辑本段]三、鱼骨图制作制作鱼骨图分两个步骤：分析问题原因/结构、绘制鱼骨图。

1、分析问题原因/结构。

A、针对问题点，选择层别方法（如人机料法环等）。

B、按头脑风暴分别对各层别类别找出所有可能原因（因素）。

C、将找出的各要素进行归类、整理，明确其从属关系。

D、分析选取重要因素。

E、检查各要素的描述方法，确保语法简明、意思明确。

分析要点：a、确定大要因（大骨）时，现场作业一般从“人机料法环”着手,管理类问题一般从“人事时地物”层别，应视具体情况决定；b、大要因必须用中性词描述（不说明好坏），中、小要因必须使用价值判断（如…不良）；c、脑力激荡时，应尽可能多而全地找出所有可能原因，而不仅限于自己能完全掌控或正在执行的内容。

量少沾不住框架 回带芯片 bond不稳 影响接触 不易脱离 真空不足 真空不易破除 吹歪芯片/不能脱离
low
low low mid low mid mid low mid mid
bond
Bond tool
表面沾污 与芯片接触面积大 粗糙度不够
BH blow
pressure过大/过小 time过大/过小
验证新bond tool(减小接触面 积，增加表面粗糙度)
Dicing tape 胶残留
Flux预热不够黏性大 FCA到Reflow周转不 当 Reflow上料不合理
Mid
Low Low Low Low Low
更换划片膜为VD-8
管控预热时间S
D4:原因分析
Items 人 人为碰触制品 人为框架变形 BT表面异物、沾污 BT与芯片接触面积大 机 BT表面粗糙度不够 BH blow pressure 不 稳定（过大/过小） Blow time过长/过短 BH速度过快 框架来料FM 料 Risk Low Low Mid Mid Low Mid Mid Mid Low 优化bond blow参数 优化bond blow参数 优化BH参数 通知供应商改善 Correction Action careful handle careful handle BT使用前酒精超声清洗
过短 偏 过短 偏 过快
吸附不牢
吸取时间不够 顶歪芯片或吸取不正 交换时间不够 交接不正 交接不稳
low
low low low mid low
exchange
三点一线 FH/BH speed
flux
flux
flux time bond time BH speed
黏性过大

欧姆龙贸易（上海）有限公司
１ ６
○○○○○ ７
鱼骨图分析方法培训
鱼骨图分析法的步骤:
①决定问题的特性。 简单的说特性就是“工作的结果”，首先，对团 队成员讲解会议目的，然后，认清、阐明需要解 决的问题，并就此达成一致意见。
１
பைடு நூலகம்
欧姆龙贸易（上海）有限公司
特性
鱼骨图分析方法培训
②特性和主骨。 • 特性写在右端，用四方框圈起来。 • 主骨用粗线画，加箭头标志。
• 问题的特性总是受到一些因素的影响，我们通过头脑风暴法找出这些因 素，并将它们与特性值一起，按相互关联性整理而成的层次分明、条理 清楚，并标出重要因素的图形就叫“特性要因图”、“因果图” 。
头脑风暴法（Brain Storming—BS）：一种通过集思广益、发挥团体智慧，从各种不同角 度找出问题所有原因或构成要素的会议方法。
人力
环境
Mother-nature
6M
机械
Machinery
测量
Measurement
欧姆龙贸易（上海）有限公司
方法
Methods
物料
Materials
鱼骨图分析方法培训
• 6M方法常规图：
人
机
料
法
环
测
欧姆龙贸易（上海）有限公司
问题/特性/结果
中间原因
鱼骨图分析方法培训
头脑风暴研讨会时，让所有成员表达心声，应尽可能多而全地找出所
– BS有四大原则：严禁批评、自由奔放、多多益善、搭便车。
欧姆龙贸易（上海）有限公司
鱼骨图分析方法培训
鱼骨图的用法:
• 鱼骨图是一个非定量的工具，可以帮助我们找出引起问题潜在的根本 原因。
