呼吸机基本结构介绍

呼吸机的结构及原理呼吸机，也称为人工呼吸机或呼吸辅助器，是一种医疗设备，用于提供机械通气，帮助患者的呼吸。

它主要由控制系统、气体供应系统、呼吸回路和监测系统组成。

以下是对呼吸机结构及其工作原理的详细说明。

一、结构1.控制系统：呼吸机的控制系统通常由计算机和软件组成，并具有设计用于监测和控制各种呼吸参数的接口。

通过这个系统，医生可以调整潮气量、呼吸频率、吸气时间、氧供应等参数，以满足患者的不同需求。

2.气体供应系统：该系统主要由氧气和压缩空气供应的装置组成。

医生可根据患者的需要调整氧气浓度和压力。

3.呼吸回路：呼吸机的呼吸回路负责传递气体，包括气体传输管、呼气阀和患者接口。

气体传输管将气体传输到患者的肺部，而呼气阀允许患者进行呼气。

患者接口可以是面罩、呼吸管或气管插管，用于将气体传输到患者的呼吸道。

4.监测系统：该系统用于监测各种生理参数，如患者的呼吸频率、潮气量、氧饱和度等。

监测系统还可以通过报警器提示出现异常情况，如气道阻塞或气压过高。

二、原理1.通气模式：呼吸机可以拥有多种不同的通气模式，如控制通气、辅助通气、压力支持通气等。

在控制通气模式下，呼吸机完全控制患者的呼吸，包括潮气量和呼吸频率。

而在辅助通气模式下，呼吸机仅为患者提供辅助通气，患者仍然有自主呼吸。

压力支持通气模式则根据患者的吸气努力给予相应的支持。

2.呼气阀：呼吸机的呼气阀用于控制患者的呼气过程。

当患者开始呼气时，呼气阀打开，允许气体从肺部排出。

然后，呼气阀关闭，以便再次进行吸气。

呼气阀的开闭速度和压力可以根据患者的需要进行调整。

3.压力传感器：压力传感器用于监测气道压力。

它可以检测患者的吸气努力和呼气阻力，并根据需求调整呼吸机的工作模式。

4.安全控制：为了确保患者的安全，呼吸机通常具有一些安全控制功能。

例如，如果气压过高，呼吸机会自动降低潮气量或切断气流。

呼吸机还可以监测氧饱和度，并根据需要调整氧气浓度。

5.供氧系统：呼吸机通过气体供应系统提供氧气。

有创呼吸机的基本结构创呼吸机是一种医疗设备，用于治疗呼吸系统疾病或损伤，如呼吸衰竭、肺炎、哮喘等。

它通过机械方式将氧气输送到患者的肺部，帮助患者呼吸。

下面将介绍创呼吸机的基本结构。

1. 控制面板创呼吸机的控制面板是整个设备的核心部分，它包含了各种控制按钮和显示屏幕。

通过控制面板，医生可以设置呼吸机的各种参数，如呼吸频率、潮气量、吸氧浓度等。

同时，控制面板还可以显示患者的呼吸状态和呼吸机的工作状态，以便医生及时调整治疗方案。

2. 气体输送系统创呼吸机的气体输送系统包括氧气罐、氧气管路、呼吸管路等。

氧气罐是创呼吸机的氧气来源，氧气通过氧气管路输送到呼吸管路中，再通过呼吸管路输送到患者的肺部。

呼吸管路是连接呼吸机和患者的管道，它可以分为气道压力传感器端和呼吸机端两部分。

气道压力传感器端连接患者的气道，呼吸机端连接呼吸机的气体输送系统。

3. 压力传感器创呼吸机的压力传感器是用于检测患者的呼吸状态和呼吸机的工作状态的重要部件。

它可以检测气道压力、潮气量、呼气末正压等参数，并将这些参数传输到控制面板上。

通过压力传感器，医生可以及时了解患者的呼吸状态，以便调整治疗方案。

4. 氧气浓度传感器创呼吸机的氧气浓度传感器是用于检测氧气浓度的重要部件。

它可以检测氧气浓度是否达到治疗要求，并将检测结果传输到控制面板上。

通过氧气浓度传感器，医生可以及时了解氧气浓度是否达到治疗要求，以便调整治疗方案。

5. 电源系统创呼吸机的电源系统包括内置电池和外部电源适配器。

内置电池可以为呼吸机提供短时间的备用电源，外部电源适配器可以为呼吸机提供长时间的稳定电源。

通过电源系统，呼吸机可以保证长时间的稳定工作，以便为患者提供持续的治疗。

以上就是创呼吸机的基本结构，它们共同构成了一台完整的创呼吸机。

在使用创呼吸机时，医生需要根据患者的具体情况和治疗要求，合理设置呼吸机的各种参数，以便为患者提供最佳的治疗效果。

呼吸机的基本工作原理呼吸机是一种医疗设备，用于辅助或替代患者的自主呼吸。

它通过提供正压气流来推动空气进入患者的肺部，帮助患者呼吸。

下面将详细介绍呼吸机的基本工作原理。

1. 呼吸机的组成部分呼吸机通常由以下几个主要组成部分构成：1.1 控制系统：负责监测患者的呼吸状态，并根据设定的参数来控制呼吸机的工作模式和参数。

1.2 压缩机：负责产生高压气流，将气体送入呼吸机系统。

1.3 气体储气罐：用于储存压缩机产生的高压气体。

1.4 气流传输管路：将气体从储气罐输送到患者的呼吸道。

1.5 呼吸机接口：与患者的呼吸道连接，通常包括面罩、气管插管或气管切开等。

1.6 传感器：用于监测患者的呼吸参数，如氧浓度、呼气末二氧化碳浓度等。

2. 基本工作原理呼吸机的基本工作原理是通过产生正压气流，将气体送入患者的呼吸道，从而推动患者的呼吸运动。

具体的工作原理如下：2.1 吸气相在吸气相，压缩机将气体送入气体储气罐中，储气罐会逐渐增加气体压力。

同时，控制系统会监测患者的呼吸状态，并根据设定的参数来控制气流传输管路中的气体流动。

2.2 气体输送当控制系统检测到患者需要吸气时，它会通过气流传输管路将储气罐中的气体送入患者的呼吸道。

气体可以通过面罩、气管插管或气管切开等呼吸机接口输送给患者。

2.3 呼气相在呼气相，患者的肺部会自然松弛，气体会通过气流传输管路从患者的呼吸道中排出。

同时，呼吸机的控制系统会监测患者的呼气状态，并根据设定的参数来控制气体的流动。

3. 工作模式和参数呼吸机的工作模式和参数可以根据患者的病情和需要进行调整。

常见的工作模式包括以下几种：3.1 辅助通气模式在辅助通气模式下，呼吸机会根据患者的呼吸需求，提供额外的气流来辅助患者的呼吸。

这种模式适用于患者仍能自主呼吸，但需要额外的支持。

3.2 控制通气模式在控制通气模式下，呼吸机会完全控制患者的呼吸，包括吸气和呼气。

这种模式适用于患者无法自主呼吸或需要完全机械通气的情况。

呼吸机基本知识分析呼吸机是一种医疗器械，用于辅助或代替患者进行呼吸。

在医疗救治、手术、康复护理等领域广泛应用。

下面将对呼吸机的基本知识进行分析。

呼吸机的基本构成：呼吸机主要由气源系统、通气系统、曲线系统、监测系统和控制系统五大部分构成。

其中气源系统提供空气或氧气源，通气系统将气源送达到患者呼吸系统，曲线系统显示呼吸机工作状态，监测系统监测患者生理参数，控制系统根据监测结果调整通气参数。

呼吸机的工作原理：呼吸机通过负压和正压两种工作方式实现对患者呼吸的辅助或代替。

负压呼吸机通过在患者胸部或胸腔施加负压，使得患者胸腔膨胀，达到吸气的目的。

正压呼吸机则通过压力调整和气体输送，控制患者的呼吸频率和潮气量，实现通气的目的。

呼吸机的分类：根据使用场景和功能，呼吸机可以分为传统型呼吸机和新型呼吸机。

传统型呼吸机包括压力型呼吸机、体积型呼吸机和时间型呼吸机，它们主要通过调整气压、气体潮气量和通气时间实现呼吸支持。

新型呼吸机采用了更先进的技术，如双水平呼吸机、自适应压力调控呼吸机和智能呼吸机，具有更多的功能和更高的适用性。

呼吸机的应用：呼吸机广泛应用于各个医疗环节。

在急诊救护中，呼吸机可以提供呼吸支持，维持患者的生命体征。

在重症监护和手术中，呼吸机可以代替患者进行呼吸，保持术中稳定的氧气供应。

在康复护理中，呼吸机可以帮助患者进行呼吸训练，促进康复。

呼吸机的注意事项：呼吸机的使用需要专业的医护人员进行操作和监护，不能盲目使用。

使用呼吸机时需注意患者的呼吸情况、气道的通畅程度、支气管分泌物的清除等。

同时，还要注意呼吸机本身的安全性和维护保养，包括每日的清洁消毒、故障随时报修等。

呼吸机的发展趋势：随着科技的不断进步，呼吸机的发展也日新月异。

未来呼吸机将更加智能化、便携化和个性化。

例如，智能呼吸机将能够根据患者的呼吸特点和需求，自动调整通气参数，提供更舒适和高效的呼吸支持。

另外，便携式呼吸机的出现将使得患者能够更加方便地进行家庭康复护理。

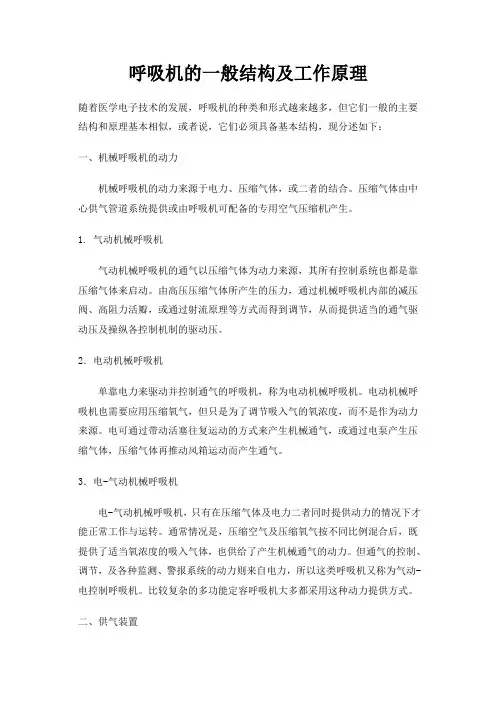

呼吸机的一般结构及工作原理随着医学电子技术的发展，呼吸机的种类和形式越来越多，但它们一般的主要结构和原理基本相似，或者说，它们必须具备基本结构，现分述如下：一、机械呼吸机的动力机械呼吸机的动力来源于电力、压缩气体，或二者的结合。

压缩气体由中心供气管道系统提供或由呼吸机可配备的专用空气压缩机产生。

1. 气动机械呼吸机气动机械呼吸机的通气以压缩气体为动力来源，其所有控制系统也都是靠压缩气体来启动。

由高压压缩气体所产生的压力，通过机械呼吸机内部的减压阀、高阻力活瓣，或通过射流原理等方式而得到调节，从而提供适当的通气驱动压及操纵各控制机制的驱动压。

2．电动机械呼吸机单靠电力来驱动并控制通气的呼吸机，称为电动机械呼吸机。

电动机械呼吸机也需要应用压缩氧气，但只是为了调节吸入气的氧浓度，而不是作为动力来源。

电可通过带动活塞往复运动的方式来产生机械通气，或通过电泵产生压缩气体，压缩气体再推动风箱运动而产生通气。

3．电-气动机械呼吸机电-气动机械呼吸机，只有在压缩气体及电力二者同时提供动力的情况下才能正常工作与运转。

通常情况是，压缩空气及压缩氧气按不同比例混合后，既提供了适当氧浓度的吸入气体，也供给了产生机械通气的动力。

但通气的控制、调节，及各种监测、警报系统的动力则来自电力，所以这类呼吸机又称为气动-电控制呼吸机。

比较复杂的多功能定容呼吸机大多都采用这种动力提供方式。

二、供气装置贮气囊或气缸供气装置：这种供气装置常用折叠贮气囊或气缸来输送气体，其外部装有驱动装置。

供给病人的潮气量(VT)取决于贮气囊或气缸直径(D)和行程距离(L)VT=πD2/4·L驱动装置可以直线运动或旋转－直线运动。

由于气缸的顺应性小，故VT较为精确，因此，以气缸作为贮气装置的呼吸机适合于小儿科使用。

三、呼吸机的调控系统80年代以前，呼吸机的调控方式有两种形式：一种是直流电机驱动的呼吸机，通过电压的变化，使其转速发生改变，来控制VT、E:I等参数。

呼吸机的结构和⼯作原理（⼯程师必学）⼀、呼吸机的基本结构和各部件作⽤（⼀）基本结构呼吸机基本结构如图2-4所⽰。

呼吸机⼀般由主机、空氧混合器、⽓源、湿化器、外部管道组成。

整机结构如图2- 5所⽰。

整机南电控箱、机械臂、电源线、⽓路箱、氧⽓输⽓管、⼩车、脚轮、模拟肺、疏⽔器、温度探头导线、压⼒采样⼝、湿化器、吸⽓端⼝、螺纹管、呼⽓活瓣等组成。

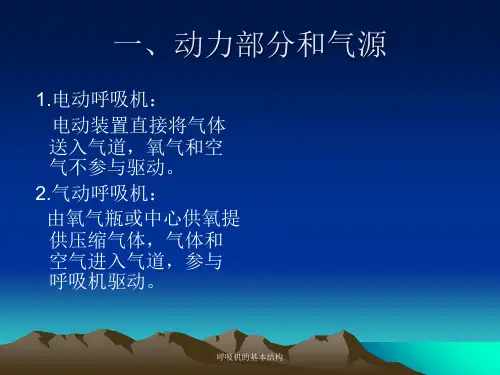

（⼆）各部件作⽤1.呼吸机的⽓源⼀般分为电动供⽓和压缩⽓源两种。

如果呼吸机⼼电动机为动⼒，通过压缩泵或折叠式⽪囊等装置产⽣⼀定的正压⽓流，向患者供⽓，称为电动⽅式。

如果呼吸机采⽤压缩⽓泵，经过过滤、减压、湿化等处理后，再通过管道向患者供⽓，称为⽓动⽅式。

电动呼吸机结构⽐较复杂，适应范围较⼴。

⽓动呼吸机⽐较简单、轻便，但只适于压缩⽓源供应⽅便的场合使⽤。

⽓源是提供患者呼吸所需要的⽓体部分。

图2-6所⽰是提供⽓体的部件——⽓体，空⽓压缩系统是呼吸机的⽓动⼒源，它采⽤是⽆油、洁净、低噪声的膜⽚式双缸空⽓压缩机，依靠电动机带动两个活塞做交替上下运动，将空⽓压缩成具有⼀定流量和压⼒的压缩空⽓源，通过⽓路传输系统供主机调节作⽤。

空⽓压缩机的结构如同2 -7所⽰。

2.主机提供呼吸管理的装置。

呼吸机的主机由控制电路、机械运动部件及⽓路组成。

它把空氧混合⽓体，按照设定的参数，包括通⽓量、压⼒、流量、容量、呼吸频率、吸呼⽐及选定的通⽓⽅式给患者供⽓。

主机⾯板有三个区域，参数显⽰区主要硅⽰⽓道压⼒、压⼒上限设置、压⼒下限设置、潮⽓量、吸呼⽐、呼吸频率、通⽓⽅式选择。

参数设置区⽤于各种参数的设置调整。

报警区，压⼒报管：监测潮⽓量，监测患者的实际潮⽓量；每分通⽓量监测：监测患者的实际每分通⽓量；总计频率监测：监测患者的实际呼吸频率；系统报警提不和患者通⽓故障提⽰，从上⾄下为氧⽓不⾜、压⼒上限、压⼒下限、窒息。

3.湿化加热装置替代⿐腔、⼝腔对吸⼊⽓体的湿化升温功能。

主机向患者提供⽓体加以湿化的装置，称为湿化器。

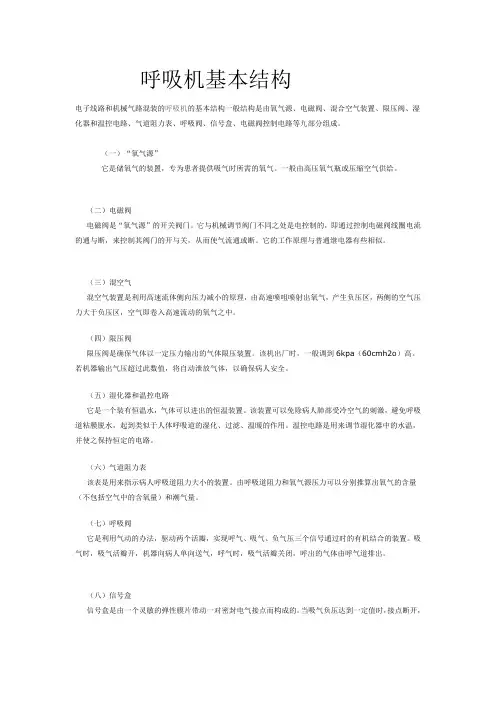

呼吸机基本结构电子线路和机械气路混装的呼吸机的基本结构一般结构是由氧气源、电磁阀、混合空气装置、限压阀、湿化器和温控电路、气道阻力表、呼吸阀、信号盒、电磁阀控制电路等九部分组成。

（一）“氧气源”它是储氧气的装置，专为患者提供吸气时所需的氧气。

一般由高压氧气瓶或压缩空气供给。

（二）电磁阀电磁阀是“氧气源”的开关阀门。

它与机械调节阀门不同之处是电控制的，即通过控制电磁阀线圈电流的通与断，来控制其阀门的开与关，从而使气流通或断。

它的工作原理与普通继电器有些相似。

（三）混空气混空气装置是利用高速流体侧向压力减小的原理，由高速喷咀喷射出氧气，产生负压区，两侧的空气压力大于负压区，空气即卷入高速流动的氧气之中。

（四）限压阀限压阀是确保气体以一定压力输出的气体限压装置。

该机出厂时，一般调到6kpa（60cmh2o）高。

若机器输出气压超过此数值，将自动泄放气体，以确保病人安全。

（五）湿化器和温控电路它是一个装有恒温水，气体可以进出的恒温装置。

该装置可以免除病人肺部受冷空气的刺激，避免呼吸道粘膜脱水，起到类似于人体呼吸道的湿化、过滤、温暖的作用。

温控电路是用来调节湿化器中的水温，并使之保持恒定的电路。

（六）气道阻力表该表是用来指示病人呼吸道阻力大小的装置。

由呼吸道阻力和氧气源压力可以分别推算出氧气的含量（不包括空气中的含氧量）和潮气量。

（七）呼吸阀它是利用气动的办法，驱动两个活瓣，实现呼气、吸气、负气压三个信号通过时的有机结合的装置。

吸气时，吸气活瓣开，机器向病人单向送气，呼气时，吸气活瓣关闭，呼出的气体由呼气道排出。

（八）信号盒信号盒是由一个灵敏的弹性膜片带动一对密封电气接点而构成的。

当吸气负压达到一定值时，接点断开，信号盒输出一个脉冲信号。

这样，把患者吸气负压变换成了电信号，并输入到“电磁阀控制电路”，实现对电磁阀的控制作用。

（九）电磁阀控制电路它是由脉冲数字电路组成的逻辑控制系统，用来控制电磁阀的通或断。

最后，通过气路最终实现所要求的呼吸频率、呼与吸时间比的机器控制呼吸、同步呼吸以及主动与被动呼吸的自动转换等。

呼吸机的结构呼吸机是一种医疗设备，用于辅助患有呼吸系统疾病的人们进行呼吸。

它的结构主要包括以下几个部分：气源系统、气流调节系统、呼吸回路系统和监测系统。

首先是气源系统。

呼吸机的气源通常是压缩空气或氧气。

在气源系统中，气体会通过一系列过滤器去除杂质，然后进入气流调节系统。

气流调节系统是呼吸机中非常重要的一部分。

它包含了气体流量计、压力调节器、压力传感器等设备，用来调节和控制气体的流量和压力。

这些设备能够根据患者的需要，提供合适的氧气浓度和气流压力。

呼吸回路系统是呼吸机中的另一个关键部分。

它由呼吸机和患者之间的连接组成。

一般来说，呼吸回路系统包括呼吸管、面罩或插管等设备。

呼吸管将气体从呼吸机传送到患者的呼吸道中，而面罩或插管则用于将气体输送到患者的鼻腔或口腔。

最后是监测系统。

呼吸机的监测系统用于监测患者的生命体征和呼吸状态。

这些系统通常包括呼吸频率监测器、血氧浓度监测仪等。

通过监测系统，医护人员能够及时了解患者的呼吸情况，并作出相应的调整。

总的来说，呼吸机的结构十分复杂，但它的设计目的是为了提供患者所需的合适氧气浓度和气流压力，保持他们的呼吸稳定。

呼吸机在医疗领域发挥着重要的作用，帮助那些呼吸困难的患者维持正常的呼吸功能。

需要注意的是，尽管呼吸机起到了很大的辅助作用，但它仅仅是一种辅助性治疗设备，不能替代患者自身的呼吸功能。

因此，在使用呼吸机的过程中，医护人员需要密切监测患者的呼吸情况，并根据需要进行相应的调整。

同时，患者也需要在医生的指导下正确使用呼吸机，以确保其有效性和安全性。

总而言之，呼吸机的结构复杂而精致，它的存在为呼吸系统疾病的患者提供了重要的帮助。

通过合理的气源系统、气流调节系统、呼吸回路系统和监测系统的设计，呼吸机能够提供患者所需的合适气体浓度和气流压力。

它在医疗实践中发挥着重要的作用，为患者的康复和生活质量提供了有力的保障。

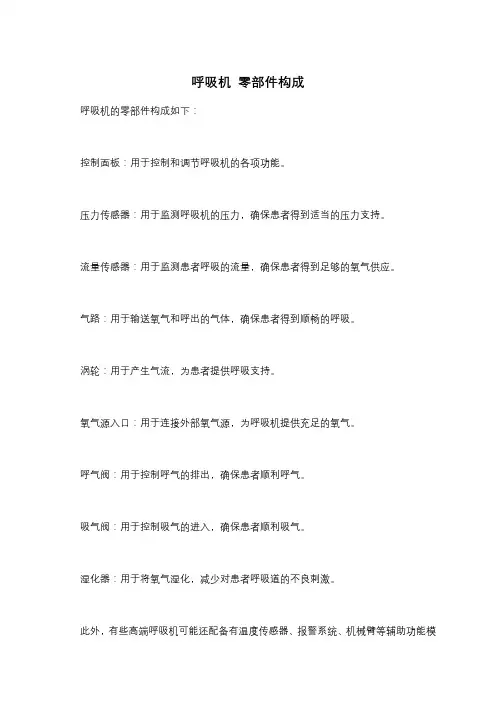

呼吸机零部件构成
呼吸机的零部件构成如下：
控制面板：用于控制和调节呼吸机的各项功能。

压力传感器：用于监测呼吸机的压力，确保患者得到适当的压力支持。

流量传感器：用于监测患者呼吸的流量，确保患者得到足够的氧气供应。

气路：用于输送氧气和呼出的气体，确保患者得到顺畅的呼吸。

涡轮：用于产生气流，为患者提供呼吸支持。

氧气源入口：用于连接外部氧气源，为呼吸机提供充足的氧气。

呼气阀：用于控制呼气的排出，确保患者顺利呼气。

吸气阀：用于控制吸气的进入，确保患者顺利吸气。

湿化器：用于将氧气湿化，减少对患者呼吸道的不良刺激。

此外，有些高端呼吸机可能还配备有温度传感器、报警系统、机械臂等辅助功能模
块，以确保患者的安全和舒适。

总之，呼吸机的零部件构成比较复杂，每个部分都有其独特的作用，共同协作才能实现呼吸机的正常运转和患者的正常呼吸。

呼吸机的组成呼吸机是一种医疗设备，用于帮助患者呼吸，它的组成不仅包括主机设备，还包括一系列辅助组件，本文将围绕呼吸机的组成这一方面进行介绍。

一、主机设备呼吸机的主机设备通常是通过控制气流压力和气体浓度来实现对患者的呼吸支持和管理。

主机设备通常包括以下几个部分：1.呼吸机外壳呼吸机的外壳通常由钢制或塑料制成，其主要作用是为内部组件提供防护和支撑。

2.液晶显示屏呼吸机上的液晶显示屏能够实时显示患者的呼吸指标和设备参数。

3.控制台控制台是呼吸机操作的核心部件，通过控制台可以调整气流压力、氧气浓度、频率等多个参数，以达到针对不同病情的个性化治疗。

4.风扇或压缩机呼吸机的风扇或压缩机用来产生空气流动和产生相应的气流压力，以支持和管理患者的每次呼吸。

5.滤芯和加湿器滤芯和加湿器主要用来过滤空气中的微粒、尘垢等杂质，并在送入患者口中之前，将空气进行增湿处理，以避免对患者呼吸系统的刺激和伤害。

二、辅助组件除了呼吸机的主机设备，呼吸机还需要一系列辅助组件才能够完整实现其功能。

1.面罩面罩是直接与患者口鼻接触的设备，用于将呼吸机送入的空气转化为能够被患者呼吸的气流，同时起到防止气体泄露和保护患者面部的作用。

2.管路和接头管路和接头将呼吸机产生的空气送入面罩和患者口腔内，需要保持干燥、清洁和严密连接，以避免管路原因导致气体浓度不足等问题。

3.吸氧管常用于呼吸机治疗中的吸氧管，它能够将纯氧气送至患者呼吸系统，增加氧气摄入量。

4.胸骨压迫机还有一些特殊的呼吸机需要配合胸骨压迫机进行工作，通过控制压缩和松弛的时机和强度，以模拟周围血流循环，帮助患者维持心肺功能和身体平衡。

综上所述，呼吸机是一个由许多部件和元件组合而成的复杂系统，最终帮助患者达到呼吸和心肺功能等方面的治疗效果。

对呼吸机的组成进行全面的了解，有助于患者、医护人员和相关工作者更好地应对各种疾病和治疗场景，为患者的健康和生命保驾护航。

呼吸机原理
呼吸机，又称呼吸机支持系统，是一种医疗设备，用来帮助病人进行呼吸。

呼吸机可以为病人提供必要的气体和氧气，以维持病人良好的呼吸状态，从而确保患者的生命安全。

呼吸机的原理是将空气中的氧气分离出来，并将氧气供应给病人，保证病人进行正常的呼吸。

一、呼吸机的结构
呼吸机由管网、气动阀、气压监测器等组成，主要由空气准备系统、过滤系统和供氧系统三部分组成。

空气准备系统将室外的空气进行脱水和过滤，以使其含氧量达到病房的标准，然后把空气通过过滤系统进行过滤，使其更洁净；过滤系统主要有粒子过滤器、酸性气体过滤器和细菌过滤器；最后，通过供氧系统，将过滤后的空气通过压缩机和分配阀，分配给不同病人，确保病人供氧质量达到最佳水平。

二、呼吸机的运行原理
呼吸机的运行原理主要分为三部分：气管分流阀、涡轮压缩机和氧浓度检测单元。

首先，室外空气经过空气准备系统脱水和过滤，然后由涡轮压缩机将空气压缩，排出的新鲜空气分配到病人的气管中；气管分流阀的作用是，将新鲜空气通过气管的输入口，供应给病人呼吸；同时，气管分流阀也可以将病人呼出的气体收集起来，从而实现排痰的功能；最后，氧浓度检测单元的作用是，监测病人的氧浓度，如果检测出病人氧浓度低于规定标准，系统可以自动调节压缩机的工作，以确保病人的供氧量达到标准要求。

三、呼吸机的优点
呼吸机具有很多优点。

首先，它可以自动维持正常的呼吸状态，以确保患者的生命安全；其次，它还可以检测到患者的气体浓度，如果发现气体浓度不足，系统会自动调节压缩机的工作，以维持病人的健康；最后，它还可以阻止细菌通过收集病人呼出的气体来进行排痰，以防止病人感染。

呼吸机的一般结构及工作原理呼吸机是一种医疗设备，用于辅助或替代患者的呼吸功能，常见于重症监护室、急诊室和手术室等医疗场所。

本文将介绍呼吸机的一般结构和工作原理，帮助读者对该设备有更深入的了解。

一、呼吸机的一般结构呼吸机由多个组成部分构成，包括气源系统、控制系统、气路系统和监测系统等。

1. 气源系统：呼吸机的气源可以是氧气、空气或氧气混合物。

它主要由气源、气体管道和压力调节器等组成。

2. 控制系统：控制系统是呼吸机的核心，用于设定和调节患者的通气参数，包括呼吸频率、潮气量、吸呼比和PEEP水平等。

控制系统还可以选择不同的通气模式，如控制通气、辅助通气和压力支持通气等。

常见的控制系统还包括显示屏和控制面板，方便医务人员进行设定和监控。

3. 气路系统：气路系统负责输送气体到患者的呼吸道。

它包括呼吸机与患者之间的吸气管路和呼气阀。

吸气管路通常由呼吸机连接到患者的鼻子或嘴部，将气体输送到患者的肺部。

呼气阀用于控制气体的排放和压力的释放。

4. 监测系统：监测系统用于监测患者的呼吸参数和呼吸机的工作状态。

常见的监测参数包括患者的氧饱和度、呼吸频率、潮气量和呼吸压力等。

二、呼吸机的工作原理呼吸机的工作原理基于呼吸肌功能不足或呼吸中枢抑制的情况下，为患者提供呼吸支持。

它通过控制气流的输送和排放来模拟自然呼吸过程，保证患者的通气并维持正常的氧气供应和二氧化碳排出。

呼吸机的工作过程可以分为吸气和呼气两个相互交替的阶段。

1. 吸气阶段：在吸气阶段，呼吸机通过气源系统提供预先设定的气体，经过气路系统输送到患者的呼吸道，并通过吸气管路输送到患者的肺部。

呼吸机根据控制系统设定的参数（如潮气量、呼吸频率和吸呼比）控制气流的强度和时间。

2. 呼气阶段：在呼气阶段，呼气阀会关闭，防止气体倒流。

同时，呼吸机会降低气流压力，让患者呼出二氧化碳并进一步充氧。

呼气阶段的时间和压力可以根据患者的需求进行调节，以满足不同的通气要求。

呼吸机还可以根据患者的呼吸情况进行自适应调节。

呼吸机基本结构电子线路和机械气路混装的呼吸机的基本结构一般结构是由氧气源、电磁阀、混合空气装置、限压阀、湿化器和温控电路、气道阻力表、呼吸阀、信号盒、电磁阀控制电路等九部分组成。

（一）“氧气源”它是储氧气的装置，专为患者提供吸气时所需的氧气。

一般由高压氧气瓶或压缩空气供给。

（二）电磁阀电磁阀是“氧气源”的开关阀门。

它与机械调节阀门不同之处是电控制的，即通过控制电磁阀线圈电流的通与断，来控制其阀门的开与关，从而使气流通或断。

它的工作原理与普通继电器有些相似。

（三）混空气混空气装置是利用高速流体侧向压力减小的原理，由高速喷咀喷射出氧气，产生负压区，两侧的空气压力大于负压区，空气即卷入高速流动的氧气之中。

（四）限压阀限压阀是确保气体以一定压力输出的气体限压装置。

该机出厂时，一般调到6kpa（60cmh2o）高。

若机器输出气压超过此数值，将自动泄放气体，以确保病人安全。

（五）湿化器和温控电路它是一个装有恒温水，气体可以进出的恒温装置。

该装置可以免除病人肺部受冷空气的刺激，避免呼吸道粘膜脱水，起到类似于人体呼吸道的湿化、过滤、温暖的作用。

温控电路是用来调节湿化器中的水温，并使之保持恒定的电路。

（六）气道阻力表该表是用来指示病人呼吸道阻力大小的装置。

由呼吸道阻力和氧气源压力可以分别推算出氧气的含量（不包括空气中的含氧量）和潮气量。

（七）呼吸阀它是利用气动的办法，驱动两个活瓣，实现呼气、吸气、负气压三个信号通过时的有机结合的装置。

吸气时，吸气活瓣开，机器向病人单向送气，呼气时，吸气活瓣关闭，呼出的气体由呼气道排出。

（八）信号盒信号盒是由一个灵敏的弹性膜片带动一对密封电气接点而构成的。

当吸气负压达到一定值时，接点断开，信号盒输出一个脉冲信号。

这样，把患者吸气负压变换成了电信号，并输入到“电磁阀控制电路”，实现对电磁阀的控制作用。

（九）电磁阀控制电路它是由脉冲数字电路组成的逻辑控制系统，用来控制电磁阀的通或断。

最后，通过气路最终实现所要求的呼吸频率、呼与吸时间比的机器控制呼吸、同步呼吸以及主动与被动呼吸的自动转换等。

3呼吸机的结构及原理呼吸机（Ventilator）是一种用于支持患者呼吸的医疗设备。

它通过提供氧气和持续的正压通气来维持和调节患者的呼吸功能。

呼吸机的结构和原理包括以下几个方面。

1.结构：呼吸机通常由以下几个主要组成部分构成：-控制系统：包括控制面板、电路和软件，用于设定和调整通气参数，监测患者情况，并确保呼吸机正常工作。

-供氧系统：包括氧气罐、氧气管路、调节器和流量计等，用于提供患者所需的氧气浓度和流量。

-空气压缩系统：通过压缩空气或氧气来提供正压通气。

-气道装置：包括气管插管、面罩或鼻咽通气接口等，用于传递通气气流到患者的气道。

-传感器：包括流量传感器、压力传感器和氧浓度传感器等，用于监测患者的呼吸参数，并反馈给控制系统。

-呼吸气路：包括通气管路、湿化器、过滤器和排气阀等，用于调节通气气流的湿度、温度和纯度，并排出患者排出的二氧化碳。

2.原理：呼吸机的基本原理是通过正压将氧气和空气输送到患者的肺部，以维持患者的呼吸。

具体来说，呼吸机按照设定的通气参数生成气流，并通过气道装置传递到患者的气道中。

正压通气是呼吸机通气的主要模式。

在正压通气模式下，呼吸机会在患者呼气结束后施加一个正压，以推动气体进入患者的肺部。

这样可以改善患者肺部的通气和氧合功能，并减轻患者呼吸负担。

呼吸机的控制系统可以设定多种通气参数，包括呼气末正压（PEEP）、潮气量（TV）、吸入氧浓度（FiO2）等。

根据患者的需要和医生的建议，呼吸机可以调整这些参数，以适应患者的呼吸情况。

此外，呼吸机还配备了传感器用于监测患者的呼吸参数。

通过流量传感器和压力传感器，呼吸机可以实时监测患者的潮气量、呼吸频率和呼气末正压等。

氧浓度传感器可以监测患者的吸入氧浓度，并确保患者得到足够的氧气。

总结起来，呼吸机通过正压通气的方式维持和调节患者的呼吸功能。

它的结构包括控制系统、供氧系统、空气压缩系统、气道装置、传感器和呼吸气路等。

呼吸机的原理是通过设定的通气参数生成气流，并通过正压推动气体进入患者的肺部，从而改善肺部通气和氧合功能，支持患者的呼吸。

有创呼吸机的基本结构什么是有创呼吸机？有创呼吸机是一种医疗设备，通常用于重症监护室或手术室等医疗环境中，用于帮助患者维持正常的呼吸机能。

有创呼吸机通过将氧气输送到患者的肺部，并辅助患者进行呼吸，以确保足够的氧气进入体内和二氧化碳排出体外。

有创呼吸机的基本结构有创呼吸机通常由以下几个基本部件组成：1.控制台（Control Panel）：控制台是有创呼吸机的核心部件，用于设置和控制呼吸机的工作模式、参数和报警设置等。

通过控制台，医生或护士可以根据患者的需求，调整氧气浓度、呼吸频率、潮气量等参数。

2.气源（Gas Source）：有创呼吸机需要连接到供氧系统或气瓶，以提供氧气和其他辅助气体。

气源通常包括供氧管路、氧气流量计和氧气浓度调节器等部件。

3.呼吸回路（Breathing Circuit）：呼吸回路是有创呼吸机与患者之间的连接管路。

呼吸回路包括气管插管（或气管切开术后的气管套管）和与气管插管连接的呼吸机管路。

呼吸回路的设计需考虑低阻力、低死腔等特点，以确保氧气和气体有效地输送到患者的肺部。

4.呼吸机管路（Ventilator Tubing）：呼吸机管路用于连接呼吸机的出气口和呼吸回路。

呼吸机管路通常包括进气管、气体激活部件、湿化器和温湿度传感器等。

进气管负责将氧气和其他气体输送到呼吸回路；气体激活部件用于调节呼吸机的工作状态；湿化器和温湿度传感器用于调节气体的湿度和温度，以提供更舒适的呼吸环境。

5.相关传感器和监测装置（Sensors and Monitors）：为了确保患者的安全和合理使用有创呼吸机，通常需要配备各种传感器和监测装置。

常见的传感器包括氧气浓度传感器（用于监测氧气浓度）、压力传感器（用于监测气道压力）、流量传感器（用于监测气体流量）等。

此外，呼吸机还可以连接到监护仪器、心电图仪和血氧仪等设备，以监测患者的生理参数。

有创呼吸机的工作原理有创呼吸机的工作原理主要包括以下几个方面：1.气体输送：有创呼吸机通过连接到氧气回路或气瓶，将氧气输送到患者的肺部。
