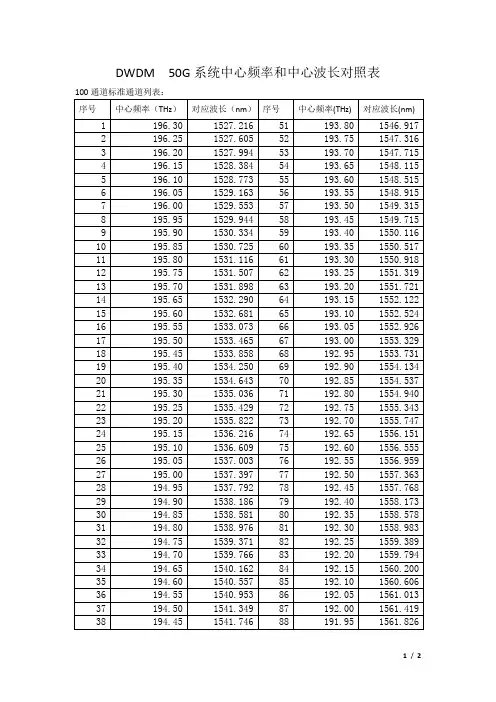

DWDM 50G系统中心频率和中心波长对照表

50Hz间隔DWDM波长通道表一、介绍DWDM（Dense Wavelength Division Multiplexing）是一种在光纤通信中用于增加带宽的技术。

通过将多个光信号以不同波长进行编码，DWDM可以在同一光纤上传输更多的数据流，实现高速、高带宽的通信。

在DWDM系统中，波长（wavelength）的间隔和通道（channel）之间的设置显著影响了系统的性能和可用性。

二、50Hz间隔DWDM波长通道表的概念在DWDM系统中，波长通道表（wavelength channel grid）用于指示不同波长之间的频率间隔和通道的配置情况。

50Hz间隔的DWDM 波长通道表是一种特定的波长分配方式，通过将波长间隔设置为50Hz，可以实现更加精细的波长控制和更高的频谱利用率。

三、深度探讨1. 50Hz间隔的优势和意义50Hz间隔的DWDM波长通道表相比于传统的100GHz或50GHz间隔，具有更高的波长密度和频谱容量。

通过减小波长间隔，可以在有限的光谱范围内容纳更多的波长，从而提高了光纤通信系统的容量和效率。

50Hz间隔也可以提高波长的灵活性，使得波长配置更加精细和精确，适应了不同的网络需求和应用场景。

2. 50Hz间隔的挑战和应用然而，50Hz间隔的DWDM波长通道表也面临着一些挑战。

由于波长间隔变得更小，要求通信设备具备更高的精度和稳定性，以确保不同波长信号之间不会产生相互干扰和串扰。

50Hz间隔的应用也需要更加严格的光学设计和工程实施，以保证网络的可靠性和性能。

四、总结回顾在光纤通信领域，DWDM技术一直都是提升带宽和提高网络性能的重要手段。

50Hz间隔的DWDM波长通道表作为一种新的波长分配方式，具有更高的波长密度和更大的频谱容量，同时也带来了更高的技术要求和挑战。

在未来的光纤通信发展中，50Hz间隔的DWDM波长通道表将继续发挥重要作用，为网络的高速、高容量传输提供强大支持。

五、个人观点笔者认为，随着数据流量的不断增长和新兴应用的迅猛发展，DWDM 技术将继续成为光通信领域的研究热点。

第 2 卷： 密集光波分复用系统（DWDM）
1 适用范围
本规范规定了中国南方电网有限责任公司所属各单位光通信网络的密集光波分复用系统（简称 DWDM）部分规划、建设、验收、运行、维护、检修等工作应遵循的基本原则和技术规范。 本规范适用于中国南方电网有限责任公司所属各单位光通信网络 DWDM 部分规划、建设、验 收、运行、维护、检修工作。 本规范主要是针对 32/40×10Gb/s 的单纤单向 WDM 系统，其它系统参照相关国家和行业标准。 对密集光波分复用系统涉及 SDH/MSTP 的相关功能参见《第 1 卷：基于 SDH 的多业务传送网络》 。

OPA OSC OSNR OTN OTU PA PLC PM PMD PIN RFA RMON ROADM ROPA RZ SDH SS-ULH T-MUX VOA WAN WDM
Optical Pre-amplifier Optical Supervisory Channel Optical Signal-to-Noise Ratio Optical Transport Network Optical Transponder Unit Pre-amplifier Planar-Lightwave-Circuit Path Monitoring Polarization Mode Dispersion P type-intrinsic-N type Raman Fiber Amplifer
I
前 言
为保障南方电网安全、优质、经济运行，推进南方电网光通信网络的规范化管理，提供 光通信设备选型技术规范，制定本规范。 本规范根据国家标准、行业规范，并结合光通信网络技术发展及南方电网实际情况，规 定了南方电网光通信网络在规划、设计、设备选型、运行维护等方面需遵循的技术指标及 功能特性，以规范和指导南方电网所属各单位光通信网络的规划、设计、工程建设、运行 维护等工作。 《中国南方电网光通信网络技术规范》分为 3 卷， 名称如下： 中国南方电网光通信网络技术规范 中国南方电网光通信网络技术规范 中国南方电网光通信网络技术规范 第 1 卷：基于 SDH 的多业务传送节点（MSTP） 第 2 卷：光波分复用系统（WDM） 第 3 卷：自动交换光网络（ASON）

WDM常用名词解释Unitrans ZXMP M8001.通路间隔两个相邻复用通路之间的标称频率差（波长间隔）。

通路间隔可以是均匀的，也可以是非均匀的。

非均匀通路间隔可以用来抑制G.653光纤的四波混频效应(FWM)，但是目前仍主要采用均匀通路间隔。

2.中心波长/中心频率WDM系统中每两个复用通路对应的中心波长或频率。

DWDM系统中常以频率表示复用通路，C/C+波段工作频率范围为192.10THz-196.05THz，L/L+波段工作频率范围为186.95THz-190.90THz。

通路间隔为100GHz时，中心频率为192.10THz、192.20THz……196.00THz；通路间隔为50GHz时，中心频率为192.10THz、192.15THz……196.05THz。

3.带宽分波器参数之一，分波器的带宽包括两种：通道宽度@-0.5dB和通道宽度@-20dB。

（1）通道宽度@-0.5dB：描述分波器的带通特性，表示分波器插入损耗下降0.5dB时，对应的工作波长的变化值。

良好的带通特性曲线应该平坦、宽阔，带宽值越大越好。

（2）通道宽度@-20dB：描述分波器的阻带特性，表示分波器插入损耗下降20dB时，对应的工作波长的变化值。

阻带特性曲线应该陡峭，带宽值越小越好。

4.插入损耗插入损耗是指WDM器件本身对光信号的衰减作用，直接影响WDM系统的传输距离。

插入损耗是器件输入端口与输出端口的光功率比值，计算公式为：IL=10lg(P in/P out)(dB)其中， P in为发送到输入端口的光功率， P out为从输出端口接收到的光功率。

5.隔离度分波器的参数之一，表征分波器本身对各复用光通路信号的隔离程度。

通路的隔离度越高，WDM器件的选频特性就越好，串扰比越大，各复用光通路之间的相互干扰影响就越小。

通路隔离度包括相邻通路和非相邻通路隔离度。

（1）相邻通路隔离度某复用光通路的输出光功率和具有相同光功率输出的相邻光通路信号在本通路的泄露光功率之比。

光的C波段L波段及DWDM波长换算如下内容大都摘抄自网络，仅此备忘，尤其是光速299792458m/s，和C=λ*f 这个公式。

雷达波段(radar frequency band) 雷达发射电波的频率范围。

其度量单位是赫兹(Hz)或周/秒(C／S)。

大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米，包括甚高频(VHF)、特高频(UHF)、超高频(SHF)、极高频(EHF)4个波段。

第二次世界大战期间，为了保密，用大写英文字母表示雷达波段。

将230—1000兆赫称为P波段、1000—2000兆赫称为L波段、2000—4000兆赫称为S波段、4000~8000兆赫称为C波段、8000—12500兆赫称为x波段、12.5~18千兆赫称Ku波段、18~26.5千兆赫称K波段、26.5~40千兆赫称Ka波段。

上述波段一直沿用至今。

随着超视距雷达和激光雷达的出现，新波段的开辟，雷达采用的工作波长已扩展到从大于166米的短波至小于10-7米的紫外线光谱。

技术文章中经常提及80波DWDM系统，这里的80波指的是单根光纤可以支持80波不同波长的光信号进行传输，如80波100G就是8.8T容量。

但是为什么是80波，具体如何而来，今天有空研究一下，总结如下:1）DWDM系统之前是CWDM系统，这个是粗（稀）波分，CWDM从1260nm 到1620nm波段，间隔为20nm，可复用16个波长通道，其中1400nm波段由于损耗较大，一般不用。

主要在DWDM技术成熟前期应用较多，有点是成本低。

随着DWDM技术的成熟和成本降低，CWDM应用较少。

2）DWDM采用100GHz或者50GHz间隔，可以支持40波或者80波。

这里的100GHz或者50GHz间隔是与相关波长对应的。

光纤有两个长波长的低损耗窗口，1310nm窗口和1550nm窗口，均可用于光信号传输，但由于目前常用的掺铒光纤放大器的工作波长范围为192.1～196.1THz。
