数字水准仪使用手册

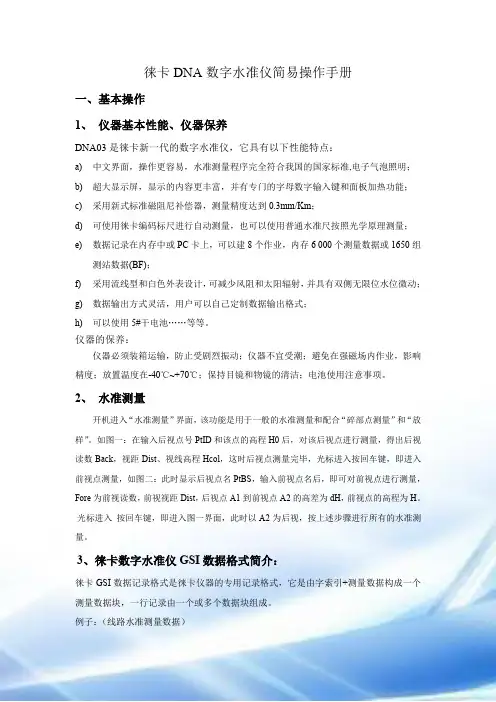

徕卡DNA数字水准仪简易操作手册一、基本操作1、仪器基本性能、仪器保养DNA03是徕卡新一代的数字水准仪，它具有以下性能特点：a)中文界面，操作更容易，水准测量程序完全符合我国的国家标准,电子气泡照明；b)超大显示屏，显示的内容更丰富，并有专门的字母数字输入键和面板加热功能；c)采用新式标准磁阻尼补偿器，测量精度达到0.3mm/Km；d)可使用徕卡编码标尺进行自动测量，也可以使用普通水准尺按照光学原理测量；e)数据记录在内存中或PC卡上，可以建8个作业，内存6 000个测量数据或1650组测站数据(BF)；f)采用流线型和白色外表设计，可减少风阻和太阳辐射，并具有双侧无限位水位微动；g)数据输出方式灵活，用户可以自己定制数据输出格式；h)可以使用5#干电池……等等。

仪器的保养：仪器必须装箱运输，防止受剧烈振动；仪器不宜受潮；避免在强磁场内作业，影响精度；放置温度在-40℃~+70℃；保持目镜和物镜的清洁；电池使用注意事项。

2、水准测量开机进入“水准测量”界面，该功能是用于一般的水准测量和配合“碎部点测量”和“放样”。

如图一：在输入后视点号PtID和该点的高程H0后，对该后视点进行测量，得出后视读数Back，视距Dist、视线高程Hcol，这时后视点测量完毕，光标进入按回车键，即进入前视点测量，如图二：此时显示后视点名PtBS，输入前视点名后，即可对前视点进行测量，Fore为前视读数，前视视距Dist，后视点A1到前视点A2的高差为dH，前视点的高程为H。

光标进入按回车键，即进入图一界面，此时以A2为后视，按上述步骤进行所有的水准测量。

3、徕卡数字水准仪GSI数据格式简介：徕卡GSI数据记录格式是徕卡仪器的专用记录格式，它是由字索引+测量数据构成一个测量数据块，一行记录由一个或多个数据块组成。

例子：（线路水准测量数据）410003+? (2)110004+00999906 83..16+00000000110005+00999906 32..00+00012610 331128+00124086 52..08+0002+002110006+00000001 32..00+00012620 332128+00126510 52..08+0002+000110007+00000001 32..00+00012620 336128+00126508 52..08+0002+000110008+00999906 32..00+00012600 335128+00124084 52..08+0002+001110009+00000001 571..8-00000001 572..8-00000001 573..0-00000020 574..0+00025230 83..06-00000242110010+00000001 32..00+00009880 331128+00129195 52..08+0002+002110011+00999952 32..00+00009930 332128+00136182 52..08+0002+003110012+00999952 32..00+00009930 336128+00136177 52..08+0002+006110013+00000001 32..00+00009880 335128+00129196 52..08+0002+003110014+00999952 571..8-00000007 572..8-00000008 573..0-00000070 574..0+00045040 83..06-00000941以上数据中，410003+？…..2表示一个测段开始，其中41是字索引，用于标识该数据块，如果是410013+!....332，则表示重测332（前视读数）。

徕卡数字水准仪 操作说明目 录一、仪器简介………………………………………………………………………P2二、键盘功能………………………………………………………………………P3三、显示符号………………………………………………………………………P4四、仪器系统参数的设置…………………………………………………………P5五、水准测量1、简单水准测量⎯MO方式…………………………………………………P82、等外水准测量⎯BF方式…………………………………………………P83、等级水准测量⎯BFFB方式………………………………………………P94、间视水准测量⎯IN方式…………………………………………………P95、注意事项…………………………………………………………………P10六、数据管理………………………………………………………………………P10七、仪器检测………………………………………………………………………P11八、数据格式………………………………………………………………………P12九、出错信息………………………………………………………………………P12十、仪器保养………………………………………………………………………P13一、仪器简介数字水准仪是一种高精度的电子水准仪，其配套的水准尺为条码水准尺。

数字水准仪的测量原理是：当水准仪照准条码尺时，一按测量键，则水准仪内部的CCD拍下了一段条码尺的影像，仪器内部的计算机对该影像进行图修处理，计算出被测点的标尺读数和视距值。

利用数字水准仪进行测量，整个观测过程，如标尺读数、数据记录、结果计算、成果显示等等都是自动进行的，这就消除了读数误差、记录错误和计算错误，大大提高了外业观测的速度和精度。

一套数字水准仪主要包括：主机一台、GEB70电池一块、GKL22充电器一个、678电缆一根、GST05脚架一个、GRM10模块两块，GIF12读卡器一个，接口电缆一根、条码水准尺一对、尺垫一对。

数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。

Oper：操作者信息，输入方法同上。

Cmt1：作业注释1，输入方法同上。

Cmt2：作业注释2，输入方法同上。

输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。

Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
