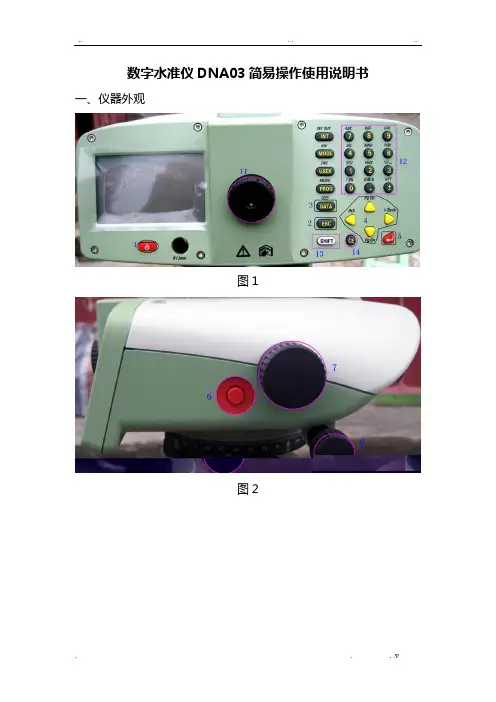

数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
水 仪使用手册DL-07第一版，V1.9引 言感谢您购买DL07数字水准仪。
为了更好地使用仪器，请仔细阅读本使用手册并妥善保管以便日后查阅，使用前参阅标准配置以确认所有部件是否齐全,为了方便阅读，对部分插图做了简化处理。
1一般操作注意事项在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。
●避免条码尺面和每节标尺联接处被弄脏或损伤在标尺存放或运输时条码尺面和联接处可能会受到碰撞和损伤，如果条码被弄脏或损伤就难以精确读数和测量，因为仪器需要读出标尺的黑白条形码作为电信号，仪器的测量精度也会由此而降低，有时甚至无法进行测量。
●三脚架水准仪应尽量使用木制三脚架，使用金属三脚架可能会产生晃动，从而影响测量精度，三脚架每根腿上的螺旋必须切实固紧。
●三角基座如果基座安装不正确，测量精度可能受到影响，经常检查基座上的校正螺丝，基座上的中心固定螺旋要旋紧。
●装箱及防止仪器受震作为精密测量仪器，在运输过程中，应尽可能减小震动或冲击，剧烈震动可能导致测量功能受损，仪器装箱时，务必关闭电源并取下电池。
●小心搬动仪器搬动仪器时必须握住提手，且把仪器从三脚架上取下。
●避免仪器直接受到日晒雨淋或受潮长时间将仪器放置在高温(+50℃)环境下，会对仪器的使用产生不良的影响，不要将仪器的物镜对准太阳光，否则会损坏仪器内部的部件。
●避免温度突变仪器温度突变会导致测程缩短，当仪器从很热的汽车中搬出时，要让仪器逐渐适应周围的温度后方可使用。
●电池检查在作业前应确认电池剩余电量。
●条码标尺如果使用条码标尺，请带上手套。
2安全使用注意事项忽视以下提示可能会导致重伤、死亡●严禁将仪器靠近燃烧的气体、液体、易爆物使用，不要在煤矿、高粉尘场所使用该仪器，以免发生燃烧爆炸。
●严禁擅自拆卸或修理仪器，以免有火灾、电击或损坏物体的危险。
拆卸和修理只有本公司及其授权的代理商才能进行。
●严禁用望远镜直接观察太阳或经棱镜等反射物反射的阳光，以免对眼睛造成严重损坏。
数字水准仪DNA03简易操作使用说明书一、仪器外观图1图2图3 图中序号说明：1：仪器开关按钮2：ESC退出键3：数据管理键4：上、下、左、右，方向键5：确认键6：测量按键7：调焦螺旋——调整景物清晰度8：微动螺旋9：开PC卡插槽按钮10：电池操作杆（取、放电池）11：目镜螺旋——调整十子丝清晰度12：数字及字母键13：二次功能键（SHIFT键）14：删除键（CE键）15：仪器粗瞄二、开机参照图1，按1号键开机，进入如下界面：图4参照图1，按2号键两次直至进入应用程序界面如下图：图5三、线路测量参照图1，按方向键（4号区域）选择图5中的线路测量，按确认键（5号键）进入如下界面：图6四、作业参照图1，按方向键（4号区域）选择图6中的作业，然后按确认键（5号键），进入如下界面：图7参照图1，按方向键（4号区域），选择图7中增加，然后按确认键（5号键），进入如下界面：图8其中相关解释如下：Job：作业名称，可输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换）输错的按14号键（CE键）删除重新输入。
Oper：操作者信息，输入方法同上。
Cmt1：作业注释1，输入方法同上。
Cmt2：作业注释2，输入方法同上。
输入完成后，参照图1，按方向键（4号区域）选择图8中粉色方框中回车键，按确认键（5号键）进入下图图9五、线路在图9中，参照图1，按方向键（4号区域）选择“2线路”，按确认键（5号键）进入下图图10其相关解释如下：Name：线路名称，可任意输入数字及字母，参照图1，在序号12区域按相应的键可输入数字或字母（按键13可在数字及字母间切换），输错按14号键（CE键）删除重新输入，线路名称不可重复。
Meth：测量方法，参照图1，按方向键（4号区域，左、右方向）可对测量方法进行选择，共分4种BF、aBF、BFFB、aBFFB进行二等及一等水准我们选择aBFFB，进行三等及以下水准我们可选择BF。
徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。
本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。
概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。
其主要组成部分包括主机、测距仪、支架等。
仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。
用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。
正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。
如发现仪器有损坏或失调的情况，应及时修复或更换。
1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。
确保支架在使用过程中的稳定性和准确性。
2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。
参数的设置直接影响到测量结果的精度和准确性。
2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。
注意选择平稳、无障碍、无干扰的地点。
2.3 开始测量：根据仪器的提示，对目标点进行测量。
仪器会自动记录和计算高差值，并在屏幕上显示出来。
当测量完成后，可以进行数据的保存和导出。
2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。
可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。
2.5 记录和报告：将测量结果记录下来，并编写测量报告。
报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。
3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。
特别是在户外施工和测量时，应做好防护措施，避免事故的发生。
3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。
使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。
电子水准仪的使用方法电子水准仪是一种用于测量水平面的仪器，它可以帮助我们在工程施工和日常生活中进行精准的水平测量。
下面将介绍电子水准仪的使用方法，希望能对大家有所帮助。
1. 准备工作。
在使用电子水准仪之前，首先要确保仪器处于正常状态。
检查电子水准仪的外观是否完好，电池是否充足，各个按钮是否灵活。
另外，还需要准备一些参考物，比如三脚架、水平标杆等，以便在测量时进行校准和参照。
2. 安装电子水准仪。
将电子水准仪放置在平稳的地面上，打开仪器，调整仪器的位置，使其保持水平。
如果使用三脚架，需要确保三脚架稳固，不会因为外力而移动或晃动。
在安装过程中，要注意避免仪器与其他物体碰撞，以免影响测量精度。
3. 校准电子水准仪。
在安装完成后，需要对电子水准仪进行校准。
校准的方法是使用水平标杆或其他已知水平的参考物，将电子水准仪调整至水平状态。
在校准时，要注意仪器的显示是否与参考物的水平一致，如果不一致，需要通过仪器上的调节按钮进行微调，直至达到水平状态为止。
4. 进行测量。
当电子水准仪完成校准后，就可以进行测量了。
在测量时，要确保仪器的位置稳定，避免外界干扰。
将电子水准仪对准需要测量的物体或位置，观察仪器显示的数据，即可得到该位置的水平状态。
5. 结果记录。
在测量完成后，需要将测量结果进行记录。
可以通过拍照、记录数据等方式将测量结果保存下来，以备后续使用或分析。
在记录时，要注意标注测量位置、时间等相关信息，方便后续的数据处理和参考。
6. 仪器保养。
在使用电子水准仪之后，要做好仪器的保养工作。
将仪器放置在干燥通风的地方，避免阳光直射和潮湿环境。
定期清洁仪器表面和镜片，确保仪器的清晰度和精度。
另外，定期检查仪器的电池电量，及时更换电池以确保仪器的正常使用。
通过以上步骤，我们可以准确地使用电子水准仪进行水平测量，为工程施工和日常生活提供准确的数据支持。
希望以上内容能够帮助大家更好地掌握电子水准仪的使用方法，提高工作效率和测量精度。

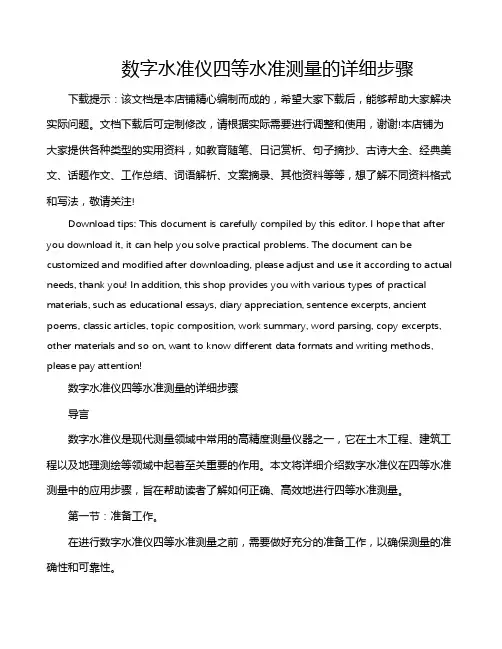

数字水准仪四等水准测量的详细步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!数字水准仪四等水准测量的详细步骤导言数字水准仪是现代测量领域中常用的高精度测量仪器之一，它在土木工程、建筑工程以及地理测绘等领域中起着至关重要的作用。

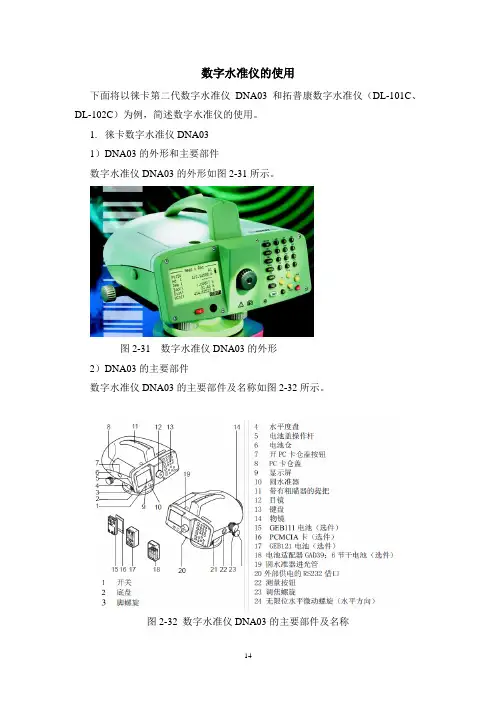

数字水准仪的使用下面将以徕卡第二代数字水准仪DNA03和拓普康数字水准仪（DL-101C、DL-102C）为例，简述数字水准仪的使用。
1.徕卡数字水准仪DNA031）DNA03的外形和主要部件数字水准仪DNA03的外形如图2-31所示。
图2-31 数字水准仪DNA03的外形2）DNA03的主要部件数字水准仪DNA03的主要部件及名称如图2-32所示。
图2-32 数字水准仪DNA03的主要部件及名称3）DNA03的常用键盘（1）固定键INT：碎部测量MODE：设置测量模式USER：用户自定义键PROG：应用程序DATA：数据管理ESC：从测量程序中退出或在编辑状态下逐步恢复原始参数。
退出或停止测量功能SHIFT：开关第二功能键和转换输入数字或字母CE：删除字符或信息，取消或停止测量：确认键，继续下一栏（2）组合按键SET OUT（SHIFT + INT）：启动放样INV （SHIFT + MODE）：测量翻转标尺（标尺0刻度在上），只要翻转功能被激活，仪器就显示“T”符号，再按INV键恢复测量正常标尺状态。
FNC （SHIFT + USER）：完成测量的一切功能MENU（SHIFT + PROG）：调出菜单，包括仪器设置、系统信息、轴系检测。
《Back（SHIFT +）：返回到上一次视线（3）输入键0，1，…，9：输入数字，字母和特殊字符．：输入小数点和特殊符号±：输入正、负符号或特殊字符4）水准测量徕卡数字水准仪DNA03能进行各种等级水准测量，具体操作方法与过程如下。
（1）整置测站数字水准仪与光学水准仪（自动安平水准仪）的设置测站过程类似，包括安置仪器、粗略整平和瞄准水准尺（条码尺）。
（2）开机按开机键，进行开机。
（3）仪器设置【快速设置】：按组合键SHIFT + PROG（MENU），进入仪器的主菜单中，然后选择【快速设置】选项，按确认键之后，进入【快速设置】菜单。
快速设置包含以下四项内容：Contrast是对比度，一般为系统默认即可。
