柏香林水电站的电气主接线选择

水电站电气主接线及厂用电接线设计案例第一部分电气主接线设计案例变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质，选择出一种与变电所在系统中的地位和作用相适应的接线方式。

变电所的电气主接线是电力系统接线的重要组成部分。

它表明变电所内的变压器、各电压等级的线路、无功补偿设备最优化的接线方式与电力系统连接，同时也表明在变电所内各种电气设备之间的连接方式。

一个变电所的电气主接线包括高压侧、中压侧、低压侧以及变压器的接线。

因各侧所接的系统情况不同，进出线回路数不同，其接线方式也不同。

变电所的电气主接线设计是整个变电所设计的核心技术。

它对变电所内电气设备选择、布置、继电保护及自动装置的设计、变电所总平面布置的设计，都起着决定性作用。

变电所主接线直接影响变电所乃至相关电力系统安全、经济、稳定、灵活的运行。

电气主接线的设计与所在电力系统及所采用的设备密切相关。

随着电力系统的不断发展、新技术的采用、电气设备的可靠性不断提高，设计主接线的观念也应与时俱进、不断创新。

1电气主接线的基本要求主接线设计应满足可靠性、灵活性、经济性、发展性等四方面的要求。

1）可靠性。

为了向用户供应持续、优质的电力，主接线首先必须满足这一可靠性要求。

2）灵活性。

电气主接线的设计，应当适应在运行、热备用、冷备用和检修等各种方式下的运行要求。

3）经济性。

即：投资省、占地面积小、电能损耗小。

4）发展性。

主接线设计可以容易地从初期接线方式过渡到最终接线。

变电所电气主接线的可靠性、灵活性、经济性和发展性是一个综合概念，不能单独强调其中的某一种特性，也不能忽略其中的某一特性。

2主接线选择的主要原则1)变电所主接线要与变电所在系统中的地位、作用相适应。

根据变电所在系统中的地位，作用确定对主接线的可靠性、灵活性、经济性和发展性的要求。

2)变电所主接线的选择应考虑电网安全稳定运行的要求，还应满足电网出故障时应处理的要求。

3)各种配置接线的选择，要考虑该配置所在的变电所性质，电压等级、进出线回路数、采用的设备情况，供电负荷的重要性和本地区的运行习惯等因素。

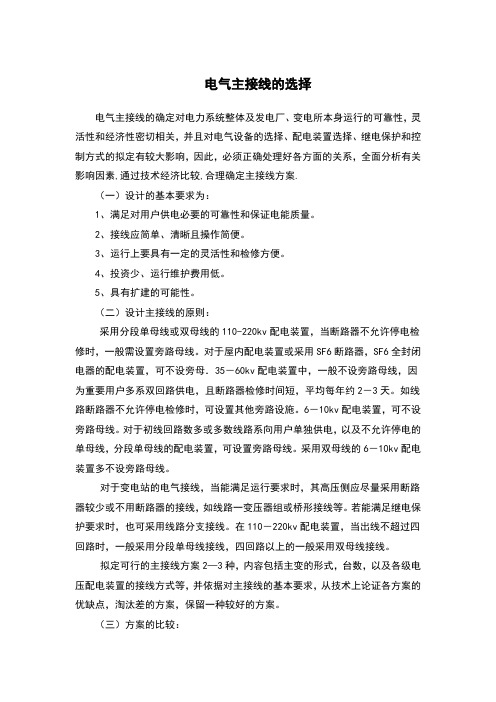

电气主接线的选择电气主接线的确定对电力系统整体及发电厂、变电所本身运行的可靠性，灵活性和经济性密切相关，并且对电气设备的选择、配电装置选择、继电保护和控制方式的拟定有较大影响，因此，必须正确处理好各方面的关系，全面分析有关影响因素,通过技术经济比较,合理确定主接线方案.（一）设计的基本要求为：1、满足对用户供电必要的可靠性和保证电能质量。

2、接线应简单、清晰且操作简便。

3、运行上要具有一定的灵活性和检修方便。

4、投资少、运行维护费用低。

5、具有扩建的可能性。

（二）设计主接线的原则：采用分段单母线或双母线的110-220kv配电装置，当断路器不允许停电检修时，一般需设置旁路母线。

对于屋内配电装置或采用SF6断路器，SF6全封闭电器的配电装置，可不设旁母．35－60kv配电装置中，一般不设旁路母线，因为重要用户多系双回路供电，且断路器检修时间短，平均每年约2－3天。

如线路断路器不允许停电检修时，可设置其他旁路设施。

6－10kv配电装置，可不设旁路母线。

对于初线回路数多或多数线路系向用户单独供电，以及不允许停电的单母线，分段单母线的配电装置，可设置旁路母线。

采用双母线的6－10kv配电装置多不设旁路母线。

对于变电站的电气接线，当能满足运行要求时，其高压侧应尽量采用断路器较少或不用断路器的接线，如线路一变压器组或桥形接线等。

若能满足继电保护要求时，也可采用线路分支接线。

在110－220kv配电装置，当出线不超过四回路时，一般采用分段单母线接线，四回路以上的一般采用双母线接线。

拟定可行的主接线方案2—3种，内容包括主变的形式，台数，以及各级电压配电装置的接线方式等，并依据对主接线的基本要求，从技术上论证各方案的优缺点，淘汰差的方案，保留一种较好的方案。

（三）方案的比较：110KV侧的接线：1）单母分段带旁路：断路器经过长期运行和切断数次短路电流后都需要检修，为了检修出线断路器，不致中断该回路供电，可增设旁路母线。

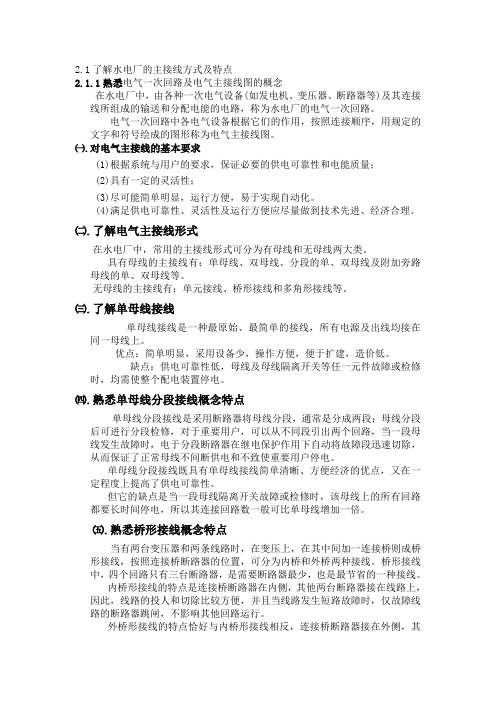

2.1了解水电厂的主接线方式及特点2.1.1熟悉电气一次回路及电气主接线图的概念在水电厂中，由各种一次电气设备(如发电机、变压器、断路器等)及其连接线所组成的输送和分配电能的电路，称为水电厂的电气一次回路。

电气一次回路中各电气设备根据它们的作用，按照连接顺序，用规定的文字和符号绘成的图形称为电气主接线图。

㈠.对电气主接线的基本要求(1)根据系统与用户的要求，保证必要的供电可靠性和电能质量；(2)具有一定的灵活性；(3)尽可能简单明显，运行方便，易于实现自动化。

(4)满足供电可靠性、灵活性及运行方便应尽量做到技术先进、经济合理。

㈡.了解电气主接线形式在水电厂中，常用的主接线形式可分为有母线和无母线两大类。

具有母线的主接线有：单母线、双母线、分段的单、双母线及附加旁路母线的单、双母线等。

无母线的主接线有：单元接线、桥形接线和多角形接线等。

㈢.了解单母线接线单母线接线是一种最原始、最简单的接线，所有电源及出线均接在同一母线上。

优点：简单明显，采用设备少，操作方便，便于扩建，造价低。

缺点：供电可靠性低，母线及母线隔离开关等任一元件故障或检修时，均需使整个配电装置停电。

㈣.熟悉单母线分段接线概念特点单母线分段接线是采用断路器将母线分段，通常是分成两段；母线分段后可进行分段检修，对于重要用户，可以从不同段引出两个回路，当一段母线发生故障时，电于分段断路器在继电保护作用下自动将故障段迅速切除，从而保证了正常母线不间断供电和不致使重要用户停电。

单母线分段接线既具有单母线接线简单清晰、方便经济的优点，又在一定程度上提高了供电可靠性。

但它的缺点是当一段母线隔离开关故障或检修时，该母线上的所有回路都要长时间停电，所以其连接回路数一般可比单母线增加一倍。

㈤.熟悉桥形接线概念特点当有两台变压器和两条线路时，在变压上，在其中间加一连接桥则成桥形接线，按照连接桥断路器的位置，可分为内桥和外桥两种接线。

桥形接线中，四个回路只有三台断路器，是需要断路器最少，也是最节省的一种接线。

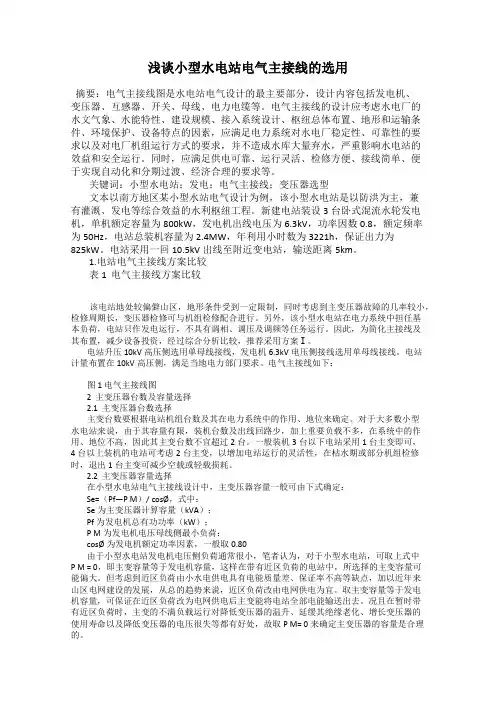

浅谈小型水电站电气主接线的选用摘要：电气主接线图是水电站电气设计的最主要部分，设计内容包括发电机、变压器、互感器、开关、母线、电力电缆等。

电气主接线的设计应考虑水电厂的水文气象、水能特性、建设规模、接入系统设计、枢纽总体布置、地形和运输条件、环境保护、设备特点的因素，应满足电力系统对水电厂稳定性、可靠性的要求以及对电厂机组运行方式的要求，并不造成水库大量弃水，严重影响水电站的效益和安全运行。

同时，应满足供电可靠、运行灵活、检修方便、接线简单、便于实现自动化和分期过渡、经济合理的要求等。

关键词：小型水电站；发电；电气主接线；变压器选型文本以南方地区某小型水站电气设计为例，该小型水电站是以防洪为主，兼有灌溉、发电等综合效益的水利枢纽工程。

新建电站装设3台卧式混流水轮发电机，单机额定容量为800kW，发电机出线电压为6.3kV，功率因数0.8，额定频率为50Hz，电站总装机容量为2.4MW，年利用小时数为3221h，保证出力为825kW。

电站采用一回10.5kV出线至附近变电站，输送距离5km。

1.电站电气主接线方案比较表1 电气主接线方案比较该电站地处较偏僻山区，地形条件受到一定限制，同时考虑到主变压器故障的几率较小，检修周期长，变压器检修可与机组检修配合进行。

另外，该小型水电站在电力系统中担任基本负荷，电站只作发电运行，不具有调相、调压及调频等任务运行。

因此，为简化主接线及其布置，减少设备投资，经过综合分析比较，推荐采用方案Ⅰ。

电站升压10kV高压侧选用单母线接线，发电机6.3kV电压侧接线选用单母线接线。

电站计量布置在10kV高压侧，满足当地电力部门要求。

电气主接线如下：图1 电气主接线图2 主变压器台数及容量选择2.1 主变压器台数选择主变台数要根据电站机组台数及其在电力系统中的作用、地位来确定。

对于大多数小型水电站来说，由于其容量有限，装机台数及出线回路少，加上重要负载不多，在系统中的作用、地位不高，因此其主变台数不宜超过2台。

目录设计说明书 (1)第一章电气主接线设计 (1)1.1 主接线设计基本要求与设计原则 (1)1.2各方案比较 (2)第二章变压器选择 (4)2.1 主变压器选择 (4)2.1.1主变压器容量和台数确定 (4)2.1.2主变压器型式选择 (4)2.1.3绕组连接方式选择 (5)2.1.4调压方式与阻抗选择 (5)2.2 自耦变压器的选择 (5)第三章短路电流计算 (7)3.1短路电流计算目的 (7)3.2 短路电流计算一般规定 (7)3.3 短路电流计算结果 (7)第四章电气设备选择 (9)4.1电气设备选择原则 (9)4.2电气设备选择说明 (10)4.2.1断路器与隔离开关选择 (10)4.2.2母线的选择说明 (11)4.2.3绝缘子选择 (11)4.2.4电流互感器与电压互感器选择 (12)第五章配电装置及总平面布置设计 (13)5.1配电装置设计原则 (13)5.2总平面设计 (15)计算书 (17)第一章短路电流计算 (17)第二章电气设备选择计算 (25)2.1断路器与隔离开关选择计算 (25)2.2母线选择计算 (27)2.3绝缘子选择计算 (28)2.4电流互感器与电压互感器选择计算 (29)参考文献 (31)致谢 (32)设计说明书第一章电气主接线设计1.1 主接线设计基本要求与设计原则电气主接线是水电站由高压电气设备通过连线组成的接收和分配电能的电路。

电气主接线根据水电站在电力系统中的地位、回路数、设备特点及负荷性质等条件确定，并应满足运行可靠、简单灵活、操作方便、易于维护检修、利于远方监控和节约投资等要求。

在电气主接线设计时，综合考虑以下方面：①保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，保证供电可靠和电能质量是对主接线最基本的要求。

在设计时，除对主接线形式予以定性评价外，对于比较重要的水电站需要进行定量分析和计算。

本次设计水电站虽然是一个中型水电站，但是由于担负了许多工业企业，及农业抗旱排涝等供电任务，因而必须满足必要的供电可靠性。

水电厂电气主接线和配电装置设计电气主接线1 概述及原始资料分析在发电厂和变电所中，发电机、变压器、隔离开关、电抗器、电容器、互感器、避雷器等高压电气设备，以及将它们连接在一起的高压电缆和母线，构成了电能生产、汇集和分配的电气主回路。

这个电气主回路被称为电气一次系统，又叫电气主接线。

发电厂、变电所的电气主接线有多种形式。

选择何种电气主接线，是发电厂、变电所电气部分设计中的最重要问题，对各种电气设备的选择、配电装置的布置、继电保护和控制方式的拟订都有决定性的影响，并将长期地影响电力系统的可靠性、灵活性和经济性。

原始资料分析（1）水轮发电机组3台：3×125MW；（2）机组年利用小时数：T>5000小时。

（3）厂用电率：5.1％。

（4）送电距离：25KM；（5）环境温度：最高温度32O C，最低气温-2O C；年平均温度18O C；（6）系统容量：S=4000MVA；阻抗标幺值：X S=1.32 对电气主接线的基本要求水电站电气主接线是水电站由高压电气设备通过连线组成的接收和分配电能的电路。

电气主接线根据水电站在电力系统中的地位、回路数、设备特点及负荷性质等条件确定，并应满足运行可靠、简单灵活、操作方便、易于维护检修、利于远方监控和节约投资等要求。

在电气主接线设计时，综合考虑以下方面：2.1可靠性要求安全可靠是电力生产的首要任务，保证供电可靠是电气主接线最基本的要求。

而主接线的可靠性不是绝对的，同样形式的主接线对某些发电厂或变电站是可靠性的，但对另一些发电厂或变电站就不一定满足可靠性的要求，故在分析主接线的可靠性时不能脱离发电厂或变电所在系统中的地位和作用、用户的负荷性质和类别、设备制造水平和运行经验等因素。

对于总装机容量375MW，最大负荷利用小时数在5000h以上以承担基荷为主的水电厂，其可靠性应保证：（1）任何一进出线断路器故障或拒动以及母线故障，不应切除一台以上机组和相应的线路。

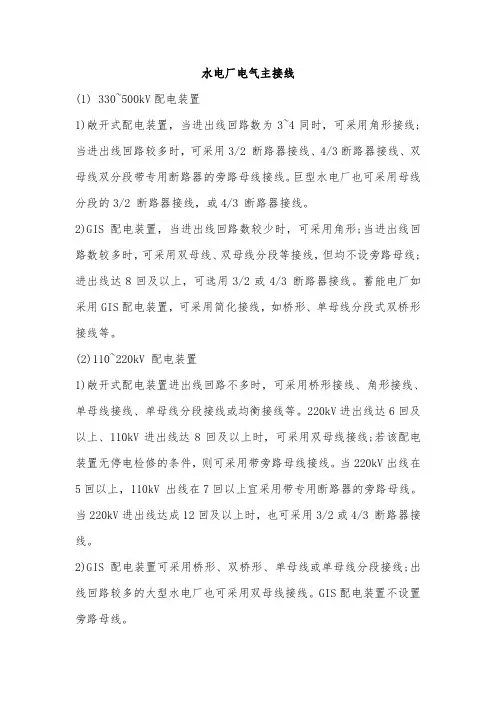

水电厂电气主接线(1) 330~500kV配电装置1)敞开式配电装置，当进出线回路数为3~4同时，可采用角形接线;当进出线回路较多时，可采用3/2 断路器接线、4/3断路器接线、双母线双分段带专用断路器的旁路母线接线。

巨型水电厂也可采用母线分段的3/2 断路器接线，或4/3 断路器接线。

2)GIS配电装置，当进出线回路数较少时，可采用角形;当进出线回路数较多时，可采用双母线、双母线分段等接线，但均不设旁路母线;进出线达8回及以上，可选用3/2或4/3 断路器接线。

蓄能电厂如采用GIS配电装置，可采用简化接线，如桥形、单母线分段式双桥形接线等。

(2)110~220kV 配电装置1)敞开式配电装置进出线回路不多时，可采用桥形接线、角形接线、单母线接线、单母线分段接线或均衡接线等。

220kV进出线达6回及以上、110kV进出线达8回及以上时，可采用双母线接线;若该配电装置无停电检修的条件，则可采用带旁路母线接线。

当220kV出线在5回以上，110kV 出线在7回以上宜采用带专用断路器的旁路母线。

当220kV进出线达成12回及以上时，也可采用3/2或4/3 断路器接线。

2)GIS配电装置可采用桥形、双桥形、单母线或单母线分段接线;出线回路较多的大型水电厂也可采用双母线接线。

GIS配电装置不设置旁路母线。

3)蓄能电厂或短时停电不会产生大量弃水的水电厂可采用变压器-线路组接线，直接接入距离电厂较近的枢纽变电站。

(3)35~66kV配电装置，可采用桥形或双桥形接线、单母线或双母线接线。

(4)发电机与主变压器最大组合容量应不大于所在系统的事故备用容量，组合方式通过技术经济比较从单元、联合单元、扩大单元等接线方式中选定。

(5)发电机与变压器组采用单元接线时，发电机出口处可只装设隔离开关。

下列各回路在发电机出口处宜装设断路器:1)需要倒送厂用电，或接有公共厂用电变压器且不允许短时停电的单元回路。

2)开、停机频繁的调峰水电厂，需避免主变压器高压侧接线频繁开环运行的单元回路。

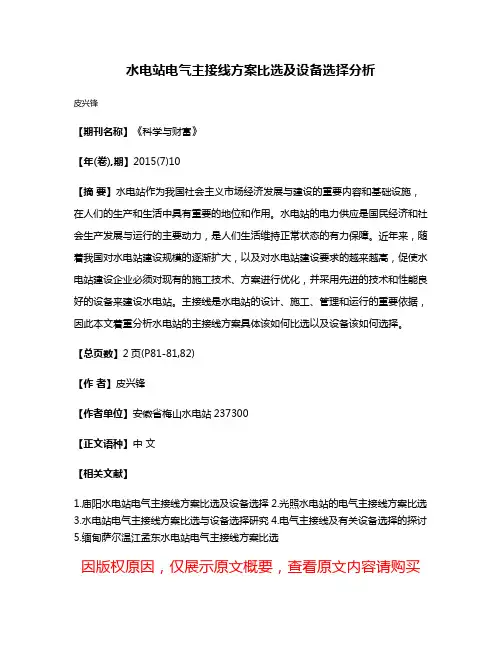

水电站电气主接线方案比选及设备选择分析
皮兴锋
【期刊名称】《科学与财富》
【年(卷),期】2015(7)10
【摘要】水电站作为我国社会主义市场经济发展与建设的重要内容和基础设施，在人们的生产和生活中具有重要的地位和作用。

水电站的电力供应是国民经济和社会生产发展与运行的主要动力，是人们生活维持正常状态的有力保障。

近年来，随着我国对水电站建设规模的逐渐扩大，以及对水电站建设要求的越来越高，促使水电站建设企业必须对现有的施工技术、方案进行优化，并采用先进的技术和性能良好的设备来建设水电站。

主接线是水电站的设计、施工、管理和运行的重要依据，因此本文着重分析水电站的主接线方案具体该如何比选以及设备该如何选择。

【总页数】2页(P81-81,82)
【作者】皮兴锋
【作者单位】安徽省梅山水电站237300
【正文语种】中文
【相关文献】
1.庙阳水电站电气主接线方案比选及设备选择
2.光照水电站的电气主接线方案比选
3.水电站电气主接线方案比选与设备选择研究
4.电气主接线及有关设备选择的探讨
5.缅甸萨尔温江孟东水电站电气主接线方案比选
因版权原因，仅展示原文概要，查看原文内容请购买。

水电站电气主接线设计的基本要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!水电站电气主接线设计的基本要求水电站的电气主接线设计是确保水电站安全运行和电力传输的重要环节。

浅谈水电站电气主接线方案选择摘要：电气主接线的选择，是水电站电气部分设计的最主要环节，它与电力系统、枢纽条件、电站动能参数以及电站运行的可靠性、经济性等密切相关，在水电站整个电力系统中起到枢纽的作用。

基于此，本文详细介绍了某水电站电气主接线择优选择的过程、所阐述的方法方案，以期对有关的水电站电气主接线选择工作提供有益的参考与借鉴。

关键词：水电站；电气主接线；选择引言作为社会主义市场经济建设的重要基础设施，水电站在人们的生产和生活中发挥着重要作用，为国民经济和社会生产的发展提供充足的电力供应。

然而在水电站中，电气主接线的选择对电气布置、设备选择、继电保护和控制方式等都有较大的影响，具有非常重要的意义。

因此，水电站电气主接线的选择要最优，以达到提高电力系统的经济合理性和安全可靠性的目的。

1 工程概述某水电站正常蓄水位2570m，相应库容0.3241×108m3，水库具有日调节能力，调节库容0.1289×108m3，利用落差70m，装机容量180MW（3×60MW），另有6.5MW（2×3.25MW）生态流量机组，总装机容量186.5MW。

单独运行多年平均发电量6.900×108kW·h，装机年利用小时3834h。

电站的开发任务是以发电为主，兼顾下游生态环境用水，建成后该省主网，可在系统中担任调峰作用。

为充分利用生态流量和壅水高差，在坝后安装2台生态机组。

2 电站接入系统方案根据电站接入系统设计报告：“该水电站以1回220kV线路接入规划的马尔康500kV变电站，线路长度约55km，导线型号暂定为LGJ-630×2；生态机组以1回35kV线路接入观音桥电站三绕组升压变，线路长度约8km，导线型号暂定为LGJ-95；该电站预留1回220kV出线间隔至绰斯甲电站。

”3 电气主接线3.1 设计原则此装机容量3×60MW（大机组）+2×3.25MW（生态机组），属中型水电站。

水力发电厂电气主接线设计
概述
电气主接线设计是指将水力发电厂各个电气设备连接起来，以
形成完整的电力系统。

电气主接线设计需要考虑以下几个方面：
1. 电气设备的布置和位置：根据水力发电厂的具体布置和要求，确定各个电气设备的位置，包括主变压器、断路器、开关等。

2. 电气设备的容量和参数：根据水力发电厂的负荷需求和发电
能力，确定各个电气设备的容量和参数，包括额定电压、额定电流等。

3. 电缆和导线的选型和敷设：根据水力发电厂的电气主接线设计，选择合适的电缆和导线类型，并进行敷设和连接。

4. 接地系统的设计：设计合理的接地系统，确保电气设备的安
全运行，防止电气设备发生漏电、电弧等事故。

注意事项
在进行水力发电厂电气主接线设计时，需要注意以下几个重要事项：
1. 遵循相关法律法规：水力发电厂电气主接线设计必须符合当地的法律法规，并遵循相关的电气安全标准。

2. 考虑电力系统的可靠性：设计电气主接线时，要确保电力系统的可靠性，避免单点故障和电力中断的发生。

3. 考虑电气设备的兼容性：各个电气设备之间的连接和配合要兼容，确保电力系统的稳定运行。

4. 灵活应对变化：在设计电气主接线时，要考虑到未来可能的扩容和升级需求，保证电力系统的可持续发展。

总结
水力发电厂电气主接线设计是电力系统中至关重要的环节，合理的设计能够确保电力系统的正常运行和安全性。

在设计过程中，需要综合考虑电气设备的布置、容量和参数、电缆和导线的选型敷设，以及接地系统的设计。

同时，也要遵循相关法律法规，并考虑电力系统的可靠性和未来的变化。

变电站电气主接线的选择原则
变电站电气主接线的选择原则 (1)主接线应根据该变电站在电力系统中的地位，变电站的规划容量、负荷性质、线路和变压器等连接元件总数、设备特点等条件确定。

(2)主接线应满足可靠性。

选择主接线，应考虑一次部分和相应的二次部分的可靠性综合因素，宜选用可靠性高、性能优良的电气设备以简化和提高接线的可靠性。

应为避免和消除影响电网安全、稳定运行的不同电压等级的电磁环网提供一些可能的方式。

(3)主接线应满足灵活性。

选择主接线，应能灵活地投入和切除变压器和线路，调配电源和负荷，满足系统在事故运行方式、检修运行方式及特殊运行方式下的系统调度要求;能方便地将断路器、母线及保护装置按计划进行检修而不影响电力系统运行和用户的供电;能安全可靠地从初期接线过渡到最终接线，便于分期过渡和扩建，使电气一次和二次设备、装置等改变连接方式的工作量最少。

(4)主接线应满足经济性。

选择主接线，应在满足可靠性、灵活性的前提下，力求做到经济合理，简单可靠，以节省断路器、隔离开关、电流和电压互感器、避雷器等一次设备;能使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆;能限制短路电流，以便于选择价格合理的电气设备或轻型电器;尽可能为减少配电装置布置占地面积创造条件。

经济合理地选择主变压器的型式(双绕组、三绕组或自耦变压器)、容量、台数，避免因两次变压而增加电能损失。
