下载文档原格式
织物的基本力学性质织物是由纤维通过编织、织造等工艺形成的平面结构，具有一定的力学性能。
了解织物的基本力学性质，对于合理使用和设计织物产品具有重要意义。
本文将介绍织物的拉伸性能、强度和弹性以及其与纤维属性的关系。
1. 拉伸性能织物的拉伸性能是指织物在受到拉力作用时的变形和破坏性能。
一般来说，织物在受到拉伸力作用时会产生一定的变形，取决于纤维的延性和结构布局。
织物的拉伸行为可以通过拉伸试验来研究。
拉伸试验会将样品固定在拉伸试验机上，使之受到拉力，并测量拉力与伸长之间的关系。
通过拉伸试验可以得到织物的应变-应力曲线，从而确定织物的拉伸性能。
织物的拉伸性能可以用拉伸强度和断裂伸长率来衡量。
拉伸强度是指织物在拉伸过程中承受的最大力量，断裂伸长率是指织物在被拉断前能够延长的比例。
2. 强度和弹性织物的强度是指织物抵抗外力破坏的能力。
织物的强度与其纤维的强度、结构布局和加工工艺等因素有关。
纤维的强度会直接影响织物的强度，而结构布局和加工工艺对织物的强度也有一定的影响。
在织物的设计和使用中，强度是一个非常重要的指标。
如果织物的强度不符合要求，可能会导致产品的破损和功能受限。
因此，合理选择纤维材料和设计结构布局，以提高织物的强度是非常重要的。
织物的弹性是指织物在受到应力后恢复原状的性能。
织物的弹性可以通过测试织物的弹性模量来评估。
弹性模量是指织物在受到应力后，单位变形时所需的应力。
织物的弹性模量与纤维的弹性模量和织物的结构布局有关。
纤维的弹性模量越大，织物的弹性模量也越大。
而结构布局则会影响织物的内部相互作用和变形程度，从而影响织物的弹性。
3. 织物性能与纤维属性的关系织物的性能与纤维的属性密切相关。
不同纤维具有不同的力学性能，这会直接影响织物的性能。
下面是一些常见的纤维属性对织物性能的影响。
•纤维强度对织物的强度有直接影响。
纤维强度越高，织物的强度也会相应提高。
•纤维的弹性模量决定了织物的弹性，纤维弹性模量越高，织物的弹性也会越好。

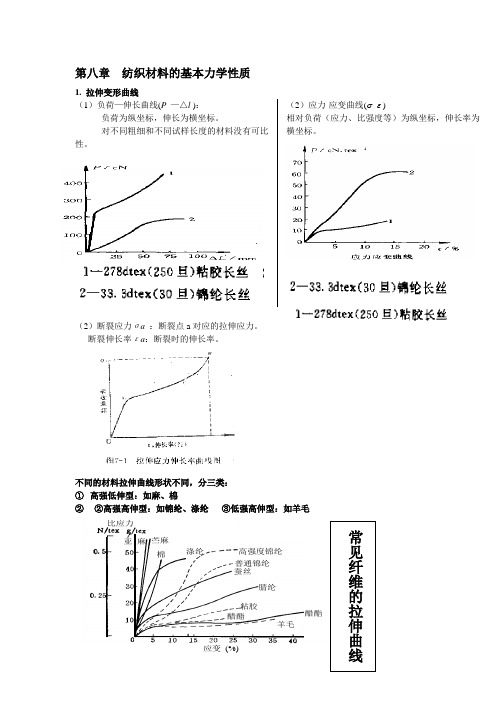

第八章 纺织材料的基本力学性质1. 拉伸变形曲线（1）负荷—伸长曲线(P —△l )：负荷为纵坐标，伸长为横坐标。
对不同粗细和不同试样长度的材料没有可比性。
（2）应力-应变曲线(σ -ε )相对负荷（应力、比强度等）为纵坐标，伸长率为横坐标。
（2）断裂应力σa ：断裂点a 对应的拉伸应力。
断裂伸长率εa ：断裂时的伸长率。
不同的材料拉伸曲线形状不同，分三类： ① 高强低伸型：如麻、棉② ②高强高伸型：如锦纶、涤纶 ③低强高伸型：如羊毛（1）初始模量纺织材料应力-应变曲线上初始一段直线部分的应力应变比值。
（简便求法：应变1％处应力的100倍）物理意义：表示材料在小负荷下变形的难易程度，即材料的刚性。
小，柔软，如羊毛、粘胶等；涤纶的E 高，故织物挺括；E的大小与分子结构及聚集状态有关。
b.功系数（充满系数）：断裂功/（强力×断裂伸长）。
2. 影响纤维拉伸断裂强度的因素1）纤维的内部结构聚合度n：聚合度越大，强度越高（不易滑移、抽拔）。
取向度：取向度增大，强度增加，断裂伸长减小。
结晶度：结晶度愈高（缝隙孔洞少，分子结合力大），断裂强度、屈服应力和初始模量较高，伸长小，脆性大。
（2）温湿度①温度高强力减小，伸长率增加。
温度升高，大分子热运动能高，柔曲性提高，分子间结合力削弱，强力减小。
②纤维回潮率大，分子间结合力弱，纤维强力小，伸长增大。
棉、麻例外，因其聚合度高，分子链长，回潮率提高后，分子间的氢键减弱，分子间的滑移提高了张力均匀性，故纤维强力增加。
（3）试验条件①试样长度------试样长度长，测得的强度较低（弱环定理）。
弱环定理：沿纤维长度方向，强度是不均一的，纤维总是在最薄弱处断裂，试样愈长，出现最薄弱环节的概率越大，越容易发生断裂，则平均强力下降。
②试样根数---------试样根数增加，束纤维强度折算成单纤维强度下降。
（断裂的不同时性）③拉伸速度拉伸速度大，测得强力较大而伸长小。
拉伸速度快时，大分子还未来得及滑脱，承受拉力的根数多，所以强力高。
织物的基本力学性质其次，织物的强度和耐磨性也是其重要的力学性质。
一般来说，织物的强度和耐磨性与其纤维的品质和编织密度有密切的关系。
高品质的纤维和更紧密的编织可以使织物具有更高的强度和耐磨性，从而延长其使用寿命。
此外，织物的形变特性也是其重要的力学性质之一。
在受到外部力的作用下，织物会发生不同程度的变形，并且对于不同的织物来说，其形变特性也会有所不同。
了解织物的形变特性有助于在设计和制造过程中更好地控制其形状和结构。
总的来说，织物作为一种重要的材料，其基本力学性质包括弹性、强度、耐磨性和形变特性，这些性质对于织物的设计、制造和使用都具有重要意义。
通过深入研究和了解这些性质，可以更好地开发出具有优良性能的织物产品，满足人们日常生活和工业生产的需要。
织物作为一种在日常生活和工业生产中广泛使用的材料，其基本力学性质对于其设计、制造和应用具有重要的意义。
织物的力学性质包括弹性、强度、耐磨性和形变特性等，这些性质的不同组合使得织物可以适应各种复杂的应力环境，并且在服装、家庭用品、建筑材料等领域都发挥着重要作用。
首先，弹性是织物的重要力学性质之一。
织物的弹性是指其在受力后能够恢复原状的能力。
弹性的大小取决于织物中使用的纤维和编织方式。
通常，棉、羊毛等天然纤维的织物柔软、具有较好的弹性，而丝、尼龙等人造纤维的织物具有更高程度的弹性。
弹性的差异也决定了织物在服装、床品等领域中的不同应用场景。
其次，织物的强度和耐磨性是其力学性质的重要指标。
织物的强度是指其抵抗撕裂或断裂的能力，而耐磨性则表示织物对外界磨擦、摩擦的抵抗能力。
织物的强度和耐磨性与纤维的品质、编织密度以及织物的表面处理等因素密切相关。
高品质的纤维和更紧密的编织可以使织物具有更高的强度和耐磨性，从而提高了其在各种应用中的可靠性和持久性。
另外，织物的形变特性也是其力学性质的重要组成部分。
当受到外部作用力时，织物会发生一定程度的变形，而不同类型的织物会表现出不同的形变行为。
第十六章 织物的基本力学性质织物的基本力学性质包括拉伸、撕裂、顶破和弯曲等。
第一节 织物的拉伸性质一、拉伸性质的测定方法和指标1. 拉伸性质测试方法 （1）机织物扯边纱条样法(Raveled-Strip Method)： 抓样法(Grab Method)：切割条样法(Cut-Strip Method)：(a)(b)图16-1 拉伸试验织物试样及夹持方式（2）针织物 （3）非织造布2. 织物的拉伸曲线及指标拉伸力(N )(a) 纯纺织物 (b) 方向和混纺织物图16-2不同织物及不同混纺经纬向拉伸曲伸长(cm)伸长(cm)图16-3几种针织物的拉伸曲线3. 织物的拉伸性能指标 (1) 断裂强度和断裂伸长率双轴向拉伸试验机，拉伸作用原理如图16-5所示， (a)为两向拉伸力均等的情况；(b)为两向拉伸力不等（或保持一端不动）的情况；(c)为非对称的平行四边形变形拉伸。
(b)(c) 图16-5 双轴拉伸试验(2) 断裂功二、织物的拉伸断裂机理图16-6 拉伸中的束腰现象与断裂三、织物断裂强力的估算1. 机织物F Y W T,2e P P P e =（16-4）2. 针织物F L B A,21e P P P e =（16-5） 3. 非织造布B F0F0p e p = （16-6）四、影响织物拉伸性质的因素1. 机织物 (1) 纤维性质（2）纱线的线密度和结构（3）经纬密度和织物结构（4）上机张力（5）测试条件2. 针织物3. 非织造布第二节 织物的撕裂性质织物在使用过程中经常会受到集中负荷的作用，使局部损坏而断裂。
织物边缘在一集中负荷作用下被撕开的现象称为撕裂，亦称撕破。
一、 撕裂强力的测试方法1. 舌形法上夹头 (a) 单缝法试样P织物(b) 夹持与拉伸(c) 的下夹头图16-7 舌形法的试样与夹持方法2. 梯形法(Trapezoid method)上夹头织物(b)图16-8 梯形法的试样与夹持方法3. 落锤法(falling pendulum method)(a) 落锤法撕破仪 (b) 落锤撕破试样图16-9 落锤法的仪器和试样4. 翼形法(Wing tear method)(b)夹持方法图16-10 翼形法试样和夹持方法二、撕裂破坏机理P(a)单缝法P图16-11 单缝法撕裂破坏过程三、织物的撕裂曲线及撕裂强力指标1. 撕裂曲线2. 撕裂指标图16-12 两种典型撕裂过程曲线四、影响织物撕裂强力的因素1. 影响织物撕裂强力的内在因素(1) 纱线性质图16-13 织物撕裂强度与涤纶混纺比的关系(2) 织物组织(3) 织物织缩(4) 织物的经纬密(5) 织物的后整理2. 试验条件对织物撕裂强力的影响(1) 试样尺寸的影响(2)撕裂速度的影响(3)温湿度条件五、织物的纰裂织物的纰裂是指织物在使用过程中受到外力作用后所产生的纱线横向滑移。
