泥水平衡盾构掘进施工工艺3.7.1工艺概述泥水加压式盾构是在机械掘削式盾构的前部刀盘后侧设置隔板，它与刀盘之间形成泥水压力室，将加压的泥水送入泥水压力室，当泥水压力室充满加压的泥水后，通过加压作用和压力保持机构，来谋求开挖面的稳定。
盾构推进时由旋转刀盘切削下来的土砂经搅拌装置搅拌后形成高浓度泥水，用流体输送方式送到地面，这是泥水加压平衡盾构法的主要特征。
3.7.2作业内容泥水平衡盾构掘进施工与土压平衡盾构机的不同点：在地面进行调制浆，泥水循环系统控制，泥浆管延伸。
其他相同。
3.7.3工艺流程图泥水平衡盾构掘进作业流程参见图 3.7.3-1。
图3.7.3-1 掘进作业流程图- 227 -3.7.4工序步骤一、开启分离设备泥水分离厂首先要进行调制浆工作，在盾构机开始掘进前盾构机控制室电话通知泥水处理厂开启旋流器泥浆泵电机、振动筛电机等。
二、旁通循环启动 P1.1 泵，P2.1 泵泵开始旁通循环，这里要注意一定要确保旁通阀是打开的，否则会发生严重后果。
泥浆管延伸到一定距离加设 P3 泵（即P2.2 泵）后，还要开启 P3 泵。
三、掘进循环首先开启进浆和出浆阀，然后关闭旁通阀开始工作泥浆循环，这里一定要注意阀的开关顺序，否则会引起管路破裂。
四、启动刀盘1.启动刀盘驱动系统。
启动时注意电机不能同时启动，要注意启动间隔。
2.根据测量系统面板上显示的盾构目前滚动值选择刀盘旋转方向。
滚动值为正选择正传，滚动值为负选择反转。
3.选择刀盘启动按扭。
4.旋动刀盘加速按钮慢慢给刀盘加速，转速要分几次加上去，以免造成过大液压冲击，损伤液压设备。
五、启动碎石机。
六、推进1.使盾构机进入掘进模式。
2.打开推进控制按钮。
3.旋动推进速度控制按钮把速度定在一定的速度，开始掘进。
4.掘进时要根据盾构机姿态调整油缸的推力。
5.掘进期间主司机要时刻注意气垫仓的液位和顶部压力，控制进、排浆的流量。
6.掘进过程中要同步注入砂浆。
在盾构的掘进过程中，主司机也应随时注意巡检盾构的各种设备状态，如泵站噪声情况，油脂及润滑系统原料是否充足，轨道是否畅通，注浆是否正常等。
泥水平衡盾构施工方案1. 引言泥水平衡盾构是一种高效、安全、环保的地下工程施工方法，它在城市地下管道、隧道等工程中得到了广泛应用。
本文将主要介绍泥水平衡盾构的施工方案。
2. 工程概况本工程为一条地下排水管道的施工工程，总长度为1000米。
地下管道埋深约为10米，地质条件为软土。
3. 施工方法泥水平衡盾构施工方法主要包括以下步骤：3.1 盾构机的选择根据本工程的地质条件和工程要求，我们选择使用直径为3米的泥水平衡盾构机进行施工。
3.2 施工准备在施工前，需要进行工程现场勘测，确定施工线路和盾构井位置。
同时，还要进行地质勘测，了解地下土层情况和存在的地层压力，以便在设计盾构机的参数时考虑到这些因素。
3.3 盾构机的组装与调试在施工现场，需要将盾构机运输到指定位置，并进行组装与调试。
盾构机组装完毕后，还需要进行系统测试，确保各个部件正常运作。
3.4 隧道掘进在进行隧道掘进前，需要进行地下管线的清理和预处理工作。
随后，盾构机开始进行隧道掘进工作。
在掘进过程中，需要监测盾构机的姿态、推力和刀盘的转速，确保施工安全。
3.5 泥浆处理在盾构机掘进的同时，还需要进行泥浆的处理工作。
泥浆主要用于控制土层的稳定性，并将土层带出隧道。
泥浆处理设备需要进行定期维护和清理，以确保泥浆的质量和性能。
3.6 隧道衬砌隧道掘进完成后，需要进行隧道衬砌工作。
衬砌材料可以选择钢管混凝土或预制管段等，根据工程需要进行选择。
在衬砌过程中，需要进行质量检验和工艺控制，确保衬砌的牢固性和耐久性。
3.7 施工安全措施在整个施工过程中，需要严格执行各项施工安全措施。
包括但不限于：施工现场的通风、照明和防爆措施、工人的安全教育和培训、设备的日常维护保养等。
同时，还需要进行定期的安全检查和隐患排查，确保施工过程的安全可靠。
4. 施工进度计划根据本工程的特点和施工方法，我们制定了如下的施工进度计划：•第一阶段：盾构机的组装与调试，预计工期为1周。
•第二阶段：隧道掘进，预计工期为8周。

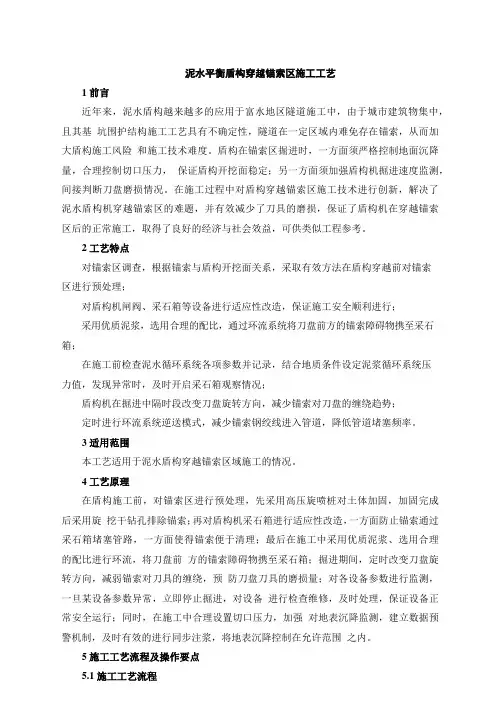

泥水平衡盾构穿越锚索区施工工艺1 前言近年来，泥水盾构越来越多的应用于富水地区隧道施工中，由于城市建筑物集中，且其基坑围护结构施工工艺具有不确定性，隧道在一定区域内难免存在锚索，从而加大盾构施工风险和施工技术难度。
盾构在锚索区掘进时，一方面须严格控制地面沉降量，合理控制切口压力，保证盾构开挖面稳定；另一方面须加强盾构机掘进速度监测，间接判断刀盘磨损情况。
在施工过程中对盾构穿越锚索区施工技术进行创新，解决了泥水盾构机穿越锚索区的难题，并有效减少了刀具的磨损，保证了盾构机在穿越锚索区后的正常施工，取得了良好的经济与社会效益，可供类似工程参考。
2 工艺特点对锚索区调查，根据锚索与盾构开挖面关系，采取有效方法在盾构穿越前对锚索区进行预处理；对盾构机闸阀、采石箱等设备进行适应性改造，保证施工安全顺利进行；采用优质泥浆，选用合理的配比，通过环流系统将刀盘前方的锚索障碍物携至采石箱；在施工前检查泥水循环系统各项参数并记录，结合地质条件设定泥浆循环系统压力值，发现异常时，及时开启采石箱观察情况；盾构机在掘进中隔时段改变刀盘旋转方向，减少锚索对刀盘的缠绕趋势；定时进行环流系统逆送模式，减少锚索钢绞线进入管道，降低管道堵塞频率。
3 适用范围本工艺适用于泥水盾构穿越锚索区域施工的情况。
4 工艺原理在盾构施工前，对锚索区进行预处理，先采用高压旋喷桩对土体加固，加固完成后采用旋挖干钻孔排除锚索；再对盾构机采石箱进行适应性改造，一方面防止锚索通过采石箱堵塞管路，一方面使得锚索便于清理；最后在施工中采用优质泥浆、选用合理的配比进行环流，将刀盘前方的锚索障碍物携至采石箱；掘进期间，定时改变刀盘旋转方向，减弱锚索对刀具的缠绕，预防刀盘刀具的磨损量；对各设备参数进行监测，一旦某设备参数异常，立即停止掘进，对设备进行检查维修，及时处理，保证设备正常安全运行；同时，在施工中合理设置切口压力，加强对地表沉降监测，建立数据预警机制，及时有效的进行同步注浆，将地表沉降控制在允许范围之内。
市政管道工程泥水平衡盾构顶管施工工法市政管道工程泥水平衡盾构顶管施工工法一、前言市政管道工程是城市基础设施建设中不可或缺的一部分，为了满足城市发展的需求，提高施工效率和质量，泥水平衡盾构顶管施工工法应运而生。
该工法在市政管道工程中的应用越来越广泛，本文旨在对该工法进行详细介绍和分析。
二、工法特点泥水平衡盾构顶管施工工法是指通过盾构机的推进和顶管支撑系统的配合，实现在不破坏地表的情况下施工管道工程的一种工法。
该工法具有施工过程稳定、施工效率高、管道质量好等特点。
三、适应范围泥水平衡盾构顶管施工工法适用于各种地质条件的地下空间，包括软土、砂土、黏土和岩层等。
同时，该工法适用于各种管道类型，如排水管道、给水管道、天然气管道等。
四、工艺原理泥水平衡盾构顶管施工工法是基于工艺原理进行施工的，其关键在于施工工法与实际工程之间的联系和采取的技术措施。
该工法通过盾构机的推进和顶管支撑系统的配合，在施工过程中保持地表的稳定，同时实现管道的质量控制。
具体的工艺原理包括地质勘察、预制顶管、盾构机推进等环节。
五、施工工艺泥水平衡盾构顶管施工工法的施工过程包括前期准备、洞室开挖、顶管推进、顶管组装和连接等阶段。
在前期准备阶段，需要进行地质勘察和设计方案的制定。
在洞室开挖阶段，通过盾构机的推进，实现地下空间的开挖和管道的安放。
在顶管推进阶段，盾构机通过施工推进管道，同时完成排土和注浆作业。
在顶管组装和连接阶段，需要对顶管进行组装并与已有管道连接。
六、劳动组织泥水平衡盾构顶管施工工法的劳动组织包括施工队伍的组织和岗位的分工。
施工队伍主要包括现场管理人员、操作人员、技术人员和安全人员等。
岗位的分工根据施工过程的需要进行安排，以确保施工工艺的顺利进行。
七、机具设备泥水平衡盾构顶管施工工法所需的机具设备包括盾构机、注浆设备、排土设备和顶管支撑系统等。
这些机具设备具有高效、安全、稳定的特点，能够满足施工过程中的需求。
八、质量控制泥水平衡盾构顶管施工工法的质量控制主要包括地质勘察、管道预制、顶管组装和施工过程的监控等。
盾构穿越河流及管道安装泥水平衡施工工法第1章前言随着国家对能源需求的增长，长输油气管道建设地域跨度越来越大，管道穿越江河等天然屏障是不可避免的。
为了提高油气能源的运营安全性、维护河道的正常通航能力，穿越大型河流的管道铺设通常采用地埋方式进行处理。
当管线穿越遇到透水性强的卵石层、砂层等复杂地质条件时，采用定向钻、大开挖穿越无法达到设计规范要求，而盾构法穿越可解决上述用定向钻或大开挖穿越时不能完全达标的问题。
隧道贯通后需在隧道内进行管道安装。
根据油气管道建设的实际现状，近年来大口径输气管道管径在φ1016mm～φ1219mm之间，一般要求单管或双管敷设，穿越长度在2000m以上，甚至可达4000m。
中国石油天然气局第四工程分公司（以下简称公司）通过采取设备引进与技术配套等措施，在盾构穿越和隧道内管道安装方面积累了丰富的经验。
在多年工程实践的基础上对泥水盾构隧道穿越技术、隧道内管道安装技术和管道防腐及检测技术进行了总结、梳理，编制了泥水盾构穿越河流及管道安装施工工法。
公司2001年引进了第一台泥水平衡盾构机，先后派出三批共计50人次前往德国学习盾构操作、管片预制、设备维护等技术，并聘请国内外管道专家进行管道防腐、焊口检测、碰口连头等方面的技术培训。
自2002年至今，公司先后完成了忠县-武汉输气管道宜昌长江穿越工程、仪征-长岭输油管道黄石长江穿越工程、广东LNG站线输气管道珠江穿越工程、川气东送管道黄石、武汉、宜昌穿越长江工程、燃气二线管道九江长江穿越工程、长岭-长春-吉化输气管道松花江穿越工程、燃气二线管道钱塘江穿越工程、燃气二线管道抚河穿越工程、燃气二线管道北江穿越工程、燃气二线管道绥江穿越工程等，13条合计20余公里，盾构隧道及管道安装。
其中2004年在忠县-武汉输气管道工程中首次完成了隧道内双管敷设，2007年在川气东送管道宜昌、武汉长江穿越工程中，在内径为3080mm的隧道中，成功安装两根φ1016mm管道，最长距离为2km。
施 工 技 术CON STRU CT I ON T ECHNOLO GY 2001年2月第30卷 第2期[单位地址]上海市漕溪路201号 200233,电话:(021)64387243—39,主要完成者:华学新、丁志诚、周文波、曾林鹤、任道真。
泥水加压平衡盾构工法(YJ GF 02-98)上海隧道工程股份有限公司 [中图分类号]TU 621;TU 94+1[文献标识码]B [文章编号]100228498(2001)022*******Con struction M ethod of M ud -wa ter Pressure -add i ngBa lance Sh ield (JGF 02-98)S hang ha i T unnel E ng ineering S tock Co.,L td . 泥水加压平衡盾构工法是从地下连续墙以及钻孔等工程所使用的泥水工法中发展起来的,它起源于英国,日本代表着当今世界的新潮流。
上海隧道工程股份有限公司于1994年引进了日本设计并制造的 11220mm 大型泥水平衡盾构,并将其运用于延安东路隧道南线的圆隧道施工,其中《超大型泥水平衡盾构施工参数及地面沉降控制研究》等几项科研项目获得1997年上海市科技进步奖。
1 特点粘性土层具有平衡效果好、施工速度快、质量和精度更高的特点。
泥水加压平衡盾构具有以下特点:(1)在不稳定的地层中当开挖面受阻时,采用泥水加压能使开挖面保持稳定,确保施工安全。
(2)在水位以下挖掘隧道,能在正常大气压下进行。
(3)不会发生气压盾构那样的跑气喷发危险。
(4)对于气压盾构无法施工的滞水砂层,含水量高的粘土层及高水压砾石层,泥水盾构均能进行施工,其适应土质的范围较广。
(5)由于采用了水力机械输送泥浆,管道占用空间小,故井下作业环境好,作业人员的安全性高。
(6)可分离出适合弃土场地和运输方式的含水率土砂。
2 适用范围选用泥水加压平衡盾构工法施工需要大量的水,因此,施工水源要充足,还需要一套泥水处理系统来辅助施工。
该工法适合在多种土层中掘进隧道。
泥水加压平衡盾构的覆土层一般不小于1D 的厚度,如果超过此范围,需采取特殊技术处理。
3 工艺原理311 泥水加压平衡盾构泥水加压平衡盾构与土压平衡盾构相比较有两点不同:①由技术特点决定了改土压舱为泥水舱;②由于出土形式的改变,省去了螺旋输送机,因此,盾构内部的空间扩大了许多,给设备的保养、维修带来了极大的方便。
312 工作原理泥水加压平衡盾构工作原理如图1所示。
图中M V 阀一般常闭,V 1…V 5阀为状态互换阀,通过阀的切换,分别形成循环、推进、逆洗等三种状态。
由P 1泵将满足施工的泥浆从调整槽内送入盾构泥水舱,使泥水舱内保持一定的浓度、压力,推进时利用盾构前部的刀盘旋转切削,将正面土体切削下来的原状土以条状或块状通过挤压进入泥水舱,经过搅拌器充分搅拌,由P 1…P n 泵输送到泥水处理站,再从混合泥浆中回收大部分泥浆进行调整进入调整槽重复利用,另一小部分劣浆或干土外运。
图1 泥水加压平衡盾构工作原理值得注意的是在开挖面无论是推进阶段还是拼装阶段始终保持着一层泥膜,当刀盘刀头将泥膜切削后,新的泥膜很快形成,周而复始,即这层泥膜始终保持着开挖面的稳定。
4 工艺流程施工准备(包括泥水系统、同步注浆、中央控制室等设备安装)→盾构就位、调试→系统总调试→盾构出洞→盾构推进、同步注浆(施工参数的采集与调整)→管片拼装→盾构进洞→拆除盾构、车架及其它设备→竣工。
5 施工要点泥水盾构的施工要点基本类同于其它盾构,除了一些共性外,还需掌握以下要领。
511 泥水管理泥水管理就是对泥浆质量的控制,即对泥浆四大要素的调整。
四大要素为:最大颗粒粒径,粒径分布,泥浆水密度和泥浆水压力。
(1)泥水配合比 出洞初期要配制大量的工作泥浆。
工作泥浆的配制分2种,即天然土泥浆和膨润土泥浆,前者成本低,但在天然粘土中或多或少存在些杂质、粉砂等,故质量不太高;后者成本高,但浆液的质量可得到保证。
天然土泥浆配合比(重量比)为天然粘土 C M C 纯碱 水=400 212 11 700。
膨润土泥浆配合比(重量比)为膨润土 C M C 纯碱 水=330 212 11 870。
泥浆质量指标如下:泥浆密度112g c m 3;泥浆粘度30s(漏斗粘度);析水率<5%;颗粒<74Λm 。
84表1 工作泥浆调整配合比主要土质粉 砂粉质粘土粘 土粘度(s)25～2923～2621～24比重(g m3)>11211123～11271124～1129增粘浆料可选配合比(供参考)水中粘纯碱水低粘纯碱水高粘高粘纯碱(m3)CM C(kg)(kg)(m3)CM C(kg)(kg)(m3)CM C(kg)CM C(kg)(kg) 10400500500501012512550水高粘高粘纯碱水低粘中粘纯碱水中粘纯碱(m3)CM C(kg)CM C(kg)(kg)(m3)CM C(kg)CM C(kg)(kg)(m3)CM C(kg)(kg) 10200200100102002001001040050 (2)泥水的检查和调整 在具体施工中,要配置实验室和专门技术人员,每隔2环对泥水进行测定,一旦发现泥浆劣化,要及时进行调整。
另外,根据不同的土质,也要及时对泥浆加以调整,调整的效果主要看综合资料反映,因为施工情况是千变万化的,所以调整配合比也不是固定不变的,建议调整配合比如表1所示。
512 切口水压泥水舱压力的提高将有利于泥膜的形成,但泥水压力不应无限制地过高或过低,泥膜前后的任何压力差的绝对值的增大都对开挖不利,要保持这层泥膜始终存在,就必须保持泥水舱压力与盾构前的水压力平衡。
泥水压力的增加会使作用于开挖面的有效支撑压力增加,但不得超过其上限值,泥水舱压力即切口水压可通过计算得到,参数的调整仅在此范围内调整。
513 掘进管理泥水加压平衡盾构掘进是一个均衡、连续的施工过程,因此掘进管理是一个系统管理,作为管理人员,特别是盾构的大脑——中央控制室责任非常重大,在盾构每环掘进前要发出正确无误的指令;在掘进中要密切注意各个施工参数的变化情况;在掘进结束后根据采集到的各种数据进行分析,作出适当的调整,准备下一环的指令。
具体工作如下:(1)掘进前下达指令 ①切口水压设定;②送泥水密度、粘度等技术参数设定;③同步注浆量、压力的设定;④推进速度的设定;⑤进泥、排泥流量的设定。
(2)掘进后对下列参数分析,然后作出相应的调整 ①地面沉降量——切口水压是否要变化;②泵的电压、电流、转速、流量、扬程——设备是否正常运行;③进、排泥流量偏差——判断输送管路是否畅通,是否发生超、欠挖;④千斤顶总推力——泥水舱压力是否匹配;⑤隧道稳定情况——同步注浆系统是否满足要求;⑥开挖面稳定,掘削量管理,送、排泥泵挖掘,同步注浆状态——推进速度是否适当。
应当指出,上述关系不是简单的相对关系,任何一个指令的产生都要考虑到相互之间的综合关系,有时从环报表上反映的问题很多,这时就要先抓住主要问题逐一化解,切不可全盘调整,一步到位,那样会使问题更加复杂化。
514 泥水处理泥水处理是通过机械的或化学的方法对输出的泥浆进行处理,其主要目的是2个:①将原状土从工作泥浆中分离出来;②将>74Λm的泥颗粒从一次处理后的泥浆中分离出来。
泥水处理可分为多级处理,一般为2～4级,其过程为:粗滤→化学处理→旋流器分离→压密。
废弃的劣浆由于仍有相当高的含水量,不能直接装车,经过压滤工艺脱水、变成泥饼方可外运,而水可重复使用。
如果对泥浆的要求很高,即对泥浆彻底处理,泥水处理的级数还可提高,但成本也高。
515 注浆管理推进中应及时充填盾尾处建筑空隙,一般可采用同步双液注浆。
对沉降量要求小的范围可作跟踪注浆或补压浆。
注浆管理的目的:①防止土体松弛和下沉,减少地表沉降;②保持隧道衬砌的早期稳定;③提高衬砌接缝处的防水性能。
同步注浆材料以双液注浆为例,分A液、B液2种,配合比如表2所示。
表2 每m3注浆材料的原料用量A液B液固化材料(kg)辅助材料(kg)稳定剂(L)水(L)速凝剂(L) 26060215～31081080～90 其它注浆方法类同“土压平衡盾构工法”。
516 泥水加压平衡盾构的进出洞泥水加压平衡盾构进、出洞止水密封是盾构顺利进出洞掘进的基本条件。
由于盾构工作井一般在制筑过程中对周围的土体有不同程度的扰动,同时在对洞门处理中,难免对土体带来不稳定因素,以及进出洞盾构覆土较浅等不利工况条件,若不针对性地对洞门圈作处理,盾构将遇到许多不利情况,因此,在施工前必须要遵循泥水加压平衡盾构的特性,制定必要的进出洞施工工艺,特别要注意以下3点:(1)洞门区加固不宜采用旋喷桩、深层注浆等加固措施,以免造成盾构吸口堵塞,反复地清舱、逆洗会引起盾构周边土体的流失。
(2)如果盾构开挖面面临的是回填土等杂土,必须使盾构吸口前具有破碎、粉碎装置。
(3)洞圈止水装置宜采用可调节装置,以便在盾构姿态改变的情况下,及时调整止水体与盾壳的间隙。
