泥水平衡盾构的工作原理

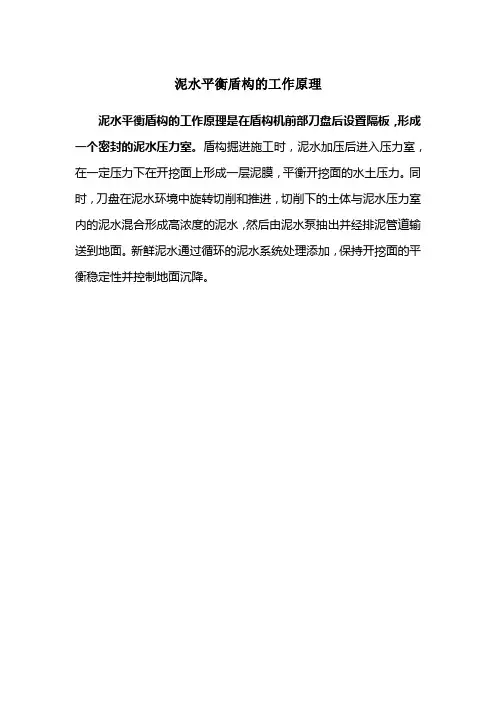

泥水平衡盾构的工作原理是在盾构机前部刀盘后设置隔板，形成一个密封的泥水压力室。
盾构掘进施工时，泥水加压后进入压力室，在一定压力下在开挖面上形成一层泥膜，平衡开挖面的水土压力。
同时，刀盘在泥水环境中旋转切削和推进，切削下的土体与泥水压力室内的泥水混合形成高浓度的泥水，然后由泥水泵抽出并经排泥管道输送到地面。
新鲜泥水通过循环的泥水系统处理添加，保持开挖面的平衡稳定性并控制地面沉降。
盾构掘进技术施工要点一、土压平衡盾构掘进（一）土压平衡式掘进特点土压平衡盾构，是将开挖下来的土砂充满到开挖面和隔板之间泥土仓，根据需要在其中注入改良材料，用适当的土压力确保开挖面的稳定性。
通过贯穿隔板设置的螺旋输送机，可在推进的同时进行排土。
在施工时，必须在开挖两层隔板之间充满土砂，对其进行加压达到满足开挖面的稳定需要的状态。
为了获得适合于盾构推进量的排土量，要对土压力和出土盘进行计量，对螺旋式排土器的转数和盾构的推进速度进行控制，达到平衡状态，同时，还要掌握刀盘扭矩和推力等，进行正确的控制管理以防止开挖面的松动和破坏。
（二）土仓压力管理（1）在土压平衡盾构的施工中，为了确保开挖面的稳定，要适当地维持压力舱压力。
一般，如果土仓压力不足，发生开挖面的涌水或坍塌风险就会增大。
如果压力过大，又会引起刀盘扭矩或推力的增大而发生推进速度下降或地面隆起等问题。
（2）土仓压力管理的基本思路是：作为上限值，以尽量控制地表面的沉降为目的而使用静止土压力；作为下限值，可以允许产生少量的地表沉降，但可确保开挖面的稳定为目的而使用主动土压力。
（3）掌握开挖面的稳定状态，一般是用设置在隔板上的土压计来确定土仓压力。
（4）推进过程中，土仓压力维持有如下的方法：①用螺旋排土器的转数控制；②用盾构千斤顶的推进速度控制；③两者的组合控制等。
通常盾构设备采用组合控制的方式。
（5）要根据各施工条件实施良好的管理。
另外，需要确认伴随推进所产生的地基的变形、排土状态、刀盘扭矩以及其变化情况，及时在推进中修正土仓压力。
（三）排土量管理（1）为了一边保持开挖面的稳定一边顺利地进行推进，则需要适量地进行排土，以维持排土量和推进量相平衡。
可是，由于围岩的重度在掘进中会有一定的波动，以及受添加剂的种类、添加量或排土方式等因素的影响，排出渣土的重度也会发生变化，所以要恰当地掌握排土量是比较困难的。
另外，作为排土，其状态可在半固体状态到流体状态之间变化，其性状是各种各样的。
泥水平衡盾构及其工作模式的分析与论述摘要：随着城市化建设的不断发展，隧道盾构法凭借自身优势逐渐成为城市地下轨道交通施工的重要设备。
且被广范应用于江河湖海隧道、铁路隧道、公路隧道和城市地下工程建设中。
本论文将通过对泥水平衡盾构的工作原理和性能进行分析介绍，继而论述其工作状态下的多种工作模式，从而对盾构的运行有更明确的认识，并对实际工程中工作模式的对应选择做出指导。
关键词：盾构机泥水盾构隧道工作模式0 引言随着我国经济技术的高速发展和城市化进程的快速推进，城市交通的发展也探寻出新的道路。
目前，城市交通的发展不仅局限于地面交通的铺建，也逐步向地下延伸建立更为全面的交通枢纽。
因此，我国各大城市应用以盾构技术为主体修建的城际地铁来缓解城市内部交通压力。
而采用更为高效安全的盾构施工机械来进行掘进，可以在经济性、环保性、技术性等方面都的得以保证。
盾构机是一种隧道掘进的专用工程机械，目前是其发展的最好时期。
全断面隧道掘进机是集机、电、液、光、计算机技术为一体的大型地下工程建设装备，是大规模开发利用地下空间的前提条件。
泥水环流系统对整个地下施工也具有重要的影响。
因此，了解盾构技术的工作原理及模式对于城市地铁、地下排管工程的发展有着重要意义。
其中，通过泥水压力使切削面保持稳定平衡的盾构称为泥水加压平衡盾构，简称泥水盾构，它是具备开挖、排渣、衬砌支护等综合施工能力的全断面隧道掘进设备。
本文将通过对泥水平衡盾构的工作原理进行介绍，并对其多种工作模式进行分析论述，充分体现出盾构为目前交通建设的发展所提供的便利。
1 泥水平衡盾构介绍泥水盾构是指在盾构开挖面的密封隔仓内注入泥水，通过泥水加压和外部压力平衡，以保证开挖面土体的稳定。
盾构推进时开挖下来的泥土进入盾构前部的泥水室，经搅拌装置搅拌，而搅拌后的高浓度泥水通过泥浆泵运到地面，泥水在地面经过分离，然后进入地下盾构的泥水室，不断地排渣净化使用。
2 泥水加压平衡盾构的性能特点泥水加压平衡盾构的特点之一在于将泥水送往开挖面，通过开挖面的加压从而使其达到稳定，并且用流体输送砂土。
2土压平衡盾构与泥水平衡盾构的结构原理傅德明上海市土木工程学会2011.5.211 土压平衡盾构的结构原理1.1 土压平衡盾构的基本原理土压平衡盾构属封闭式盾构。
盾构推进时，其前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。
当土体充满土舱时，其被动土压与掘削面上的土、水压基本相同，故掘削面实现平衡(即稳定)。
示意图如图6.1所示。
由图可知，这类盾构靠螺旋输送机将碴土(即掘削弃土)排送至土箱，运至地表。
由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。
1.1.1 稳定掘削面的机理及种类土压盾构稳定掘削面的机理，因工程地质条件的不同而不同。
通常可分为粘性土和砂质土两类，这里分别进行叙述。
1.1.1.1 粘性土层掘削面的稳定机理因刀盘掘削下来的土体的粘结性受到破坏，故变得松散易于流动。
即使粘聚力大的土层，碴土的塑流性也会增大，故可通过调节螺旋输送机转速和出土口处的滑动闸门对排土量进行控制。
对塑流性大的松软土体也可采用专用土砂泵、管道排土。
地层含砂量超过一定限度时，土体流性明显变差，土舱内的土体发生堆积、压密、固结，致使碴土难于排送，盾构推进被迫停止。
解决这个问题的措施是向土舱内注水、空气、膨润土或泥浆等注入材，并作连续搅拌，以便提高土体的塑流性，确保碴土的顺利排放。
1.1.1.2 砂质土层掘削面的稳定机理就砂、砂砾的砂质土地层而言，因土颗粒间的摩擦角大故摩擦阻力大；渗透系数大。
当地下水位较高、水压较大时，靠掘削土压和排土机构的调节作用很难平衡掘削面上的土压和水压。
再加上掘削土体自身的流动性差，所以在无其它措施的情况下，掘削面稳定极其困难。
为此人们开发了向掘削面压注水、空气、膨润土、粘土、泥水或泥浆等添加材，不断搅拌，改变掘削土的成分比例，以此确保掘削土的流动性、止水性，使掘削面稳定。
1.1.1.3 土压盾构的种类按稳定掘削面机构划分的土压平衡盾构大致有如下几种，见表1。
表1 土压盾构的种类图1 土压盾构基本形状②充满土舱内的掘削土的被动土压稳定掘削面。
盾构机构造及工作原理简介解析盾构机构造及工作原理简介第二部分四、盾构机的主控系统及工作原理下图是天地重工生产的土压平衡盾构机示意图，通过这台土压平衡盾构来简单介绍盾构机的构造及工作原理。
盾构法隧道的基本原理是用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
这个钢组件在初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，同时还能够承受来自地层的压力，防止地下水或流沙的入侵，这个钢质组件被称为盾构。
而盾构的主要组成部分即为盾体。
盾尾刷和同步注浆系统管片拼装机前盾中盾后盾推进油缸人行闸排土系统刀盘1. 盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状筒体。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推进油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有推进油缸。
中盾的后边是尾盾，尾盾末端装有密封用的盾尾刷。
2. 刀盘和刀盘驱动刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘通过安装在前盾承压隔板上的法兰上的刀盘电机来驱动。
它可以使刀盘在顺时针和逆时针两个方向上实现无级变速。
刀盘电机的变速齿轮箱内需设置制动装置，用于制动刀盘。
电机的防护等级需大于IP55。
为了适用于不同的土质条件，刀盘上安装了多种类型和功能的刀具，所有刀具都由螺栓连接，可以从刀盘后面的泥土仓中进行更换。
刀盘(中交天和14.93米泥水气压平衡复合式盾构机)滚刀与推出式滚刀铲刀切削刀仿形刀与超挖刀铲刀:铲刀可以双向进行开挖，主要用于保证开挖直径的稳定不变。
铲刀切削刀:切削刀主要用于切削软土、泥砂地层。
其中刀口与刀盘旋转方向水平的称为切刀，刀口与刀盘旋转方向垂直的称为削刀切削刀滚刀与推出式滚刀:滚刀用于砂卵石、硬岩地层，它可以将大块的岩石打碎，分成小块。
泥水式盾构机发展概况及工作原理泥水式盾构机1发展概况泥水式盾构机是通过有一定压力的泥浆来支撑稳固开挖面；由旋转刀盘、悬臂刀头或水力射流等进行土体开挖；开挖下来的土料与泥水混合以泥水状态由泥浆泵进行输运。
泥水式盾构机适用于各种松散地层，有无地下水均可。
采用泥水式盾构机进行施工的隧洞工程都说明它是一种低沉降及安全的施工方法，在稳定的地层中其优点更加明显。
最初的泥水盾构要追溯到一百多年前的Greathead及Haag的专利。
由于高透水性地层用压缩空气支撑隧洞开挖面非常困难，1874年，Greathead开发了用流体支撑开挖面的盾构，开挖出的土料以泥水流的方式排出。
1896年Haag在柏林为第一台德国泥水式盾构申请了专利，该盾构以液体支撑开挖面，其开挖室是有压和密封的。
1959年E.C.Gardner成功地将以液体支撑开挖面应用于一台用于建造排污隧洞的直径为3.35m的盾构。
1960年Schneidereit引进了用膨润土悬浮液来支撑开挖面，而H.Lorenz的专利提出用加压的膨润土液来稳固开挖面。
1967年第一台有切削刀盘并以水力出土、直径为3.1m的泥水盾构在日本开始使用。
在德国，第一台以膨润土悬浮液支撑开挖面的盾构由Wayss&Freytag开发并投入使用。
泥水式盾构机的发展有三种历程，即日本历程、英国历程和德国历程。
到目前则只有日本和德国两个主要的发展体系。
日本的发展历程导致当今的泥水盾构,德国的发展历程导致水力盾构。
以日本的泥水盾构为基础发展了土压平衡盾构，而德国的水力盾构导致很多不同的机型,如混合型盾构,悬臂刀头泥水盾构及水力喷射盾构等。
德国和日本体系的主要区别是，德国式的在泥水舱中设置了气压舱，便于人工正面控制泥水压力，构造简单；日本式的泥水密封舱中全是泥水，要有一套自动控制泥水平衡的装置。
1967年三菱公司制造了第一台为泥浆开挖面支护的试验盾构，直径为3.10m 的样机取得经验后,1970年建造了第一台大型泥水盾构,直径为7.20m,用于建设海峡下的Keiyo铁路线。
分类盾构机根据工作原理一般分为手掘式盾构，挤压式盾构，半机械式盾构（局部气压、全局气压），机械式盾构（开胸式切削盾构，气压式盾构，泥水加压盾构，土压平衡盾构，混合型盾构，异型盾构）。
泥水式盾构机是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面，其刀盘后面有一个密封隔板，与开挖面之间形成泥水室，里面充满了泥浆，开挖土料与泥浆混合由泥浆泵输送到洞外分离厂，经分离后泥浆重复使用。
土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质，刀盘后隔板与开挖面之间形成泥土室，刀盘旋转开挖使泥土料增加，再由螺旋输料器旋转将土料运出，泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
根据盾构机不同的分类，盾构开挖方法可分为：敞开式、机械切削式、网格式和挤压式等。
为了减少盾构施工对地层的扰动，可先借助千斤顶驱动盾构使其切口贯入土层，然后在切口内进行土体开挖与运输。
敞开式手掘式及半机械式盾构均为半敞开式开挖，这种方法适于地地质条件较好，开挖面在掘进中能维持稳定或在有辅助措施是能维持稳定的情况，其开挖一般是从顶部开始逐层向下挖掘。
若土层较差，还可借用千斤顶加撑板对开挖面进行临时支撑。
采用敞开式开挖，处理孤立障碍物、纠偏、超挖均为其它方式容易。
为尽量减少对地层的扰动，要适当控制超挖量与暴露时间。
机械切削式指与盾构直径相仿的全断面旋转切削刀盘开挖方式。
根据地质条件的好坏，大刀盘可分为刀架间无封板及有封板两种。
刀架间无封板适用于土质较好的条件。
大刀盘开挖方式，在弯道施工或纠偏是不如敞开式开挖便于超挖。
此外，清除障碍物也不如敞开式开挖。
使用大刀盘的盾构，机械构造复杂，消耗动力较大。
目前国内外较先进的泥水加压盾构、土压平衡盾构，均采用这种开挖方式。
网格式采用网格式开挖，开挖面由网格梁与格板分成许多格子。
开挖面的支撑作用是由土的粘聚力和网格厚度范围内的阻力而产生的。
当盾构推进是，土体就从格子里挤出来。
试谈土压平衡盾构机的工作原理(d o c 14页)土压平衡盾构属封闭式盾构，土压平衡盾构在掘进过程中，随着刀盘不断切削岩土，在沿圆周布置的液压千斤顶推力下，盾构机不断向前推进。
当盾构机向前推进一个管片的长度时，便可以用管片拼装机将若干管片依从下而上的顺序拼装成环。
渣土经由有轨电瓶机车运至洞外。
下面来了解下土压平衡和泥水平衡盾构的区别。
一、土压平衡盾构机工作原理土压平衡盾构机是利用安装在盾构最前面的全断面切削刀盘，将正面土体切削下来进入刀盘后面的贮留密封舱内，并使舱内具有适当压力与开挖面水土压力平衡，以减少盾构推进对地层土体的扰动，从而控制地表沉降，在出土时由安装在密封舱下部的螺旋运输机向排土口连续的将土渣排出。
螺旋运输机是靠转速控制来掌握出土量，出土量要密切配合刀盘切削速度，以保持密封舱内始终充满泥土而又不致过于饱满。
这种盾构避免了局部气压盾构主要缺点，也省略了泥水加压盾构投资较大的控制系统、泥水输送系统和泥水处理等设备。
二、土压平衡和泥水平衡盾构的区别1、结构不同土压平衡盾构：前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。
当土体充满土舱时，其被动土压与掘削面上的土压、水压基本平衡，使得掘削面与盾构面处于平衡状态。
泥水平衡盾构：在盾构用一件有形的钢质组件沿隧道设计轴线开挖土体而向前推进。
开挖面的密封隔仓内注入泥水，通过泥水加压和外部压力平衡，以保证开挖面土体的稳定。
2、作用不同土压平衡盾构：初步或最终隧道衬砌建成前，主要起防护开挖出的土体、保证作业人员和机械设备安全的作用，能够承受来自地层的压力，防止地下水或流砂的入侵。
泥水平衡盾构：推进时开挖下来的土进入盾构前部的泥水室，经搅拌装置进行搅拌，搅拌后的高浓度泥水用泥水泵送到地面，泥水在地面经过分离，然后进入地下盾构的泥水室，不断地排渣净化使用。
3、盾构方式不同土压平衡盾构：盾构靠螺旋输送机将碴土排送至土箱，运至地表。
由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。
盾构机构造及工作原理简介(一)伴随着2012年我司在新行业拓展上的力度不断加大，轨道交通这个名词也越来越多的出现在公司会议及公告中。
而盾构机作为我司进入轨道交通行业的切入点，在我司的发展战略中占据着重要地位。
那么盾构机究竟是一种什么样的设备呢？盾构机是如何工作的呢？而我们港迪电气的产品在盾构机这样一个大型设备中又起到了什么作用呢？下面，本文会通过盾构机的起源及发展史、盾构机在中国的发展历程、盾构机概述、盾构机的构造及工作原理、盾构机上的电力系统，中国盾构机的现状及发展前景六个方面来介绍盾构机的产生与发展，并逐渐解答上述问题。
一、盾构机的起源和发展史盾构发明于19世纪初期，首先应用于开挖英国伦敦泰晤士河水底隧道。
1818年，法国的布鲁诺尔(M.I.Brune1)从蛀虫钻孔得到启示，最早提出了用盾构法建设隧道的设想，并在英国取得专利。
下图为布鲁诺尔注册专利的盾构。
布鲁诺尔构想的盾构机机械内部结构由不同的单元格组成，每一个单元格可容纳一个工人独立工作并对工人起到保护作用。
采用的方法是将所有的单元格牢靠地装在盾壳上。
当时布鲁诺尔设计了两种方法，一种是当一段隧道挖完后，整个盾壳由液压千斤顶借助后靠向前推进；另一种方法是每一个单元格能单独地向前推进。
（第一种方法后来被采用，并得到了推广应用，演变为成熟的盾构法）。
此后，布鲁诺尔逐步完善了盾构结构的机械系统，设计成用全断面螺旋式开挖的封闭式盾壳，衬彻紧随其后的方式。
1825年，他第一次在伦敦泰晤土河下开始用一个断面高6.8m、宽11.4m，并由12个邻接的框架组成的矩形盾构修建隧道。
如下图，第一台用于隧道施工的盾构机，其每一个框架分成3个舱，每一个舱里有一个工人，共有36个工人。
泰晤士河下的隧道工程施工期间遇到了许多困难，在经历了五次以上的特大洪水后，直到1843年，经过18年施工，才完成了全长458m的第一条盾构法隧道。
1830年，英国的罗德发明“气压法”辅助解决隧道涌水。
泥水加压盾构和土压平衡盾构工作原理
泥水加压盾构法施工，指在盾构开挖面的密封隔仓内注入泥水，通过泥水加压和外部压力平衡，以保证开挖面土体的稳定。
盾构推进时开挖下来的土进入盾构前部的泥水室，经搅拌装置进行搅拌，搅拌后的高浓度泥水用泥水泵送到地面，泥水在地面经过分离，然后进入地下盾构的泥水室，不断地排渣净化使用。
土压平衡盾构属封闭式盾构。
盾构推进时，其前端刀盘旋转掘削地层土体，切削下来的土体进入土舱。
当土体充满土舱时，其被动土压与掘削面上的土、水压基本相同，故掘削面实现平衡(即稳定)。
示意图如图所示。
由图可知，这类盾构靠螺旋输送机将碴土(即掘削弃土)排送至土箱，运至地表。
由装在螺旋输送机排土口处的滑动闸门或旋转漏斗控制出土量，确保掘削面稳定。
