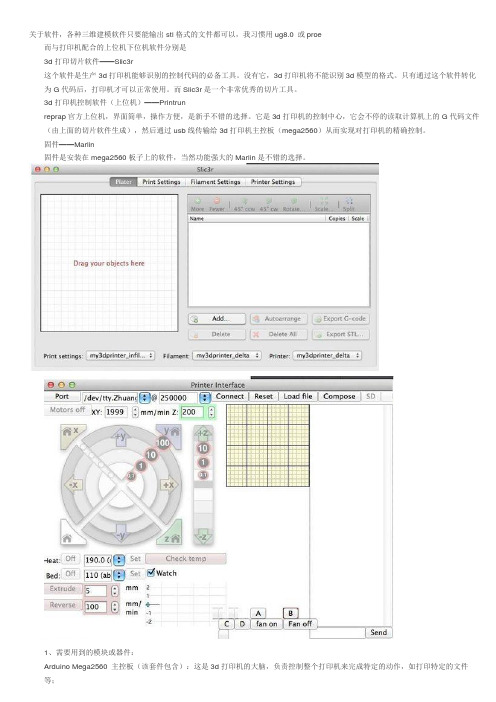

关于软件，各种三维建模软件只要能输出stl格式的文件都可以，我习惯用ug8.0 或proe而与打印机配合的上位机下位机软件分别是3d打印切片软件——Slic3r这个软件是生产3d打印机能够识别的控制代码的必备工具。
没有它，3d打印机将不能识别3d模型的格式。
只有通过这个软件转化为G代码后，打印机才可以正常使用。
而Slic3r是一个非常优秀的切片工具。
3d打印机控制软件（上位机）——Printrunreprap官方上位机，界面简单，操作方便，是新手不错的选择。
它是3d打印机的控制中心，它会不停的读取计算机上的G代码文件（由上面的切片软件生成），然后通过usb线传输给3d打印机主控板（mega2560）从而实现对打印机的精确控制。
固件——Marlin固件是安装在mega2560板子上的软件，当然功能强大的Marlin是不错的选择。
1、需要用到的模块或器件：Arduino Mega2560 主控板（该套件包含）：这是3d打印机的大脑，负责控制整个打印机来完成特定的动作，如打印特定的文件等；RAMPS1.4 （该套件包含）：这是上面主控板的拓展板，有它是为了更好的与其它硬件进行连接和控制的，起到过渡桥梁的作用；A4988步进电机驱动板（该套件包含）：这是用来连接步进电机的，从而实现主控板对步进电机的控制，实现XYZ及挤出机的动作；4～5个步进电机（该套件不包含）：这是3d打印机的动力部分，由A4988驱动板控制，电机连接到RAMPS1.4板子上；加热头（不包含）：加热头是用来熔化打印材料的（ABS、PLA等），一般加热头都有两个电气元件，一个电热丝通电后可以用来加热，类似于电热炉，另一个是热敏电阻，用来获取加热头上当前温度是多少，从而实现更好的温度控制，由于固件(Marlin：https:///ErikZalm/Marlin/tree/Marlin_v1)对温度获取成功后才允许进行很多操作，所以即使进行简单测试也需要连接两个热敏电阻（另一个用来获取热床温度），所以我会送两个热敏电阻给你；热床（heatbed）（不包含）：在打印ABS时，为了让其不变性且第一层容易黏到平台上，一般的解决办法是采用热床，热床同样包含两个部分，加热部分和热敏电阻，其中热敏电阻是必需的；12V电源（不包含）：为了能够驱动电机及电路板，你需要自己配备一个12V 100W～200W左右的电源。
3D打印软件Slic3r详细配置方法现如今，3D打印技术正在不断发展，并且在许多领域中扮演着重要的角色。
然而，在使用3D打印技术之前，我们需要了解如何正确地配置3D打印软件。
本文将详细介绍一款常用的3D打印软件Slic3r的配置方法。
Slic3r是一款免费且开源的3D打印软件，具有强大的功能和灵活的配置选项。
配置Slic3r时，我们需要关注以下几个方面：打印设置、打印机设置、外观设置和高级设置。
首先，让我们来了解打印设置。
在这个部分，我们需要配置物体的填充密度、层高和打印速度等参数。
填充密度是指物体内部空间的填充程度，影响打印速度和材料消耗。
通常，选择15%至20%的填充密度可以在保证打印质量的同时节约材料。
接下来，是打印机设置。
在这个部分，我们需要选择合适的打印机型号，并配置打印机的工作区域、喷头直径和打印温度等参数。
正确设置工作区域尺寸可以确保模型不会超出打印机的打印范围。
喷头直径则取决于我们所使用的3D打印机和喷头规格，选择正确的喷头直径可以保证打印精度。
打印温度是另一个关键参数，不同的材料需要不同的打印温度，我们需要根据所使用的材料精确设置打印温度以获得最佳的打印效果。
接下来是外观设置。
这个部分涉及到物体的外表质量。
我们可以选择是否使用支撑材料以支撑悬空部分，以及是否使用边界塌陷来提高物体的美观度。
此外，我们还可以调整层与层之间的粘连程度以获得更平整的表面。
最后是高级设置。
这个部分包括了许多高级的配置选项，如温度控制、收缩校正和速度优化等。
温度控制可以帮助我们在打印过程中调整喷头温度以适应不同的打印需求。
收缩校正是为了解决某些材料在冷却时会产生收缩的问题，通过增加模型的尺寸来弥补收缩引起的变形。
速度优化是为了提高打印速度，可以根据模型的复杂程度来调整打印速度，以达到更高的效率。
通过合理地配置Slic3r软件，我们可以根据不同的需求打印出高质量的3D模型。
然而，在配置过程中，我们还需要不断地尝试和优化，以得到最佳的打印结果。
Geeetech Prusa I3 X用户使用手册1版权声明本手册版权归属深圳市捷泰技术有限公司（以下简称“捷泰技术”）所有, 并保留一切权力。
非经捷泰技术同意(书面形式)，任何单位及个人不得擅自摘录本手册部分或全部，违者我们将追究其法律责任。
技术支持如果您对3D打印、飞控、智能家居等系列产品的成品、开发主板及模块感兴趣，希望获取相关资料或者技术支持，欢迎光临本公司网站进行了解，需要了解或想购买产品的客户请访问 或者，我们将竭诚为您服务。
安全声明安装此打印机要求安装人员具备较强的动手能力、一些基本常识以及对于接下来要进行的安装工作的充分理解。
我们提供此详细说明来帮助您，以使您的安装工作变得更加容易。
我们不会最终对因安装或者操作行为而导致的您的健康或安全问题负责，所以请您务必清楚地知道这一点，请确认自己是否能够开始安装或者购买。
请您仔细阅读整个手册来做出知情条件下的决策。
安装及操作涉及到用电，因此请做好所有必要的防范措施，打印机的运行由一个合格的12V电源提供动力，因此您的所有操作都应该在12V电压以下，但是不排除因为一些原因可2能会产生12V或者12V以上的电压，因此请谨慎操作。
使用前请检查电源的输入电压。
根据国家电源使用标准选择110V 或者220V。
（中国一般为220V）。
使用前请检查电源的输入电压。
根据国家电源使用标准选择110V 或者220V。
（中国一般为220V）。
3D打印过程涉及到高温，热端挤出喷嘴温度可高达230℃，加热后的热床温度高达110℃，挤出的融化塑料初始温度在200℃左右，因此在操作打印机的这些部位时需要格外小心与注意。
我们不推荐您在无人看管的情况下运行您的打印机，即便您足够自信这样做。
如果因为此种情况在安装或是使用打印机时造成任何损失、破坏、危险、受伤或者其他过失，本公司概不负责。
3 Tel: +86 755 2658 4110Fax: +86 755 2658 4074 -8581软件资源1.1 打印机控制软件Repetier-Host我们使用最新的Repetier hostV 1.6.0作为打印机的控制软件，下载地址为： /wiki/index.php/Repetier-Host#Download 下载完成后安装即可使用。
点击代码生成器界面configure按钮，会打开切片软件slic3r，一个开源而且切片效果不错的工具。
下面介绍该软件的一些基本设置参数，了解这些，你基本上能自行根据模型和材料设置参数，打出跟模型相差不大，表面效果过得去的打印件了。
先看一下slic3r的界面:Slic3r的主要设置分为3个选项卡，分别是print settings(打印设置),filament settings(耗材设置),printer settings（打印机设置）。
打开软件后，默认为printsettings。
也是三个选项卡中参数最多，对打印质量影响最大的部分。
-print settingsyers and perimeters（层高和轮廓）把它放在第一位，也说明了该参数的重要性。
yer height(层高) 和first layer height（首层层高）：层高很大程度上决定了打印精细度，一般需要比较好的质量将层高选择为0.1mm，如果不需要很高精度，可以将层高设置为0.2mm，也可以选取0.15mm的中间值。
无特殊状况不建议层厚超过0.2mm，否则打印质量将很差。
首层一般建议0.2，太薄可能与热床接触不充分，导致翘边。
如果还发生翘边现象，可尝试调整为0.3.b.Vertical shells（即垂直方向的外壳）Perimeters:轮廓线的数目，即垂直方向上外壳层数。
这个决定了打印件的稳固性，一般需要比较受力的打印件，可加大外壳厚度，我一般设置为3。
Spiral vase：打印薄壁花瓶时，勾选此项才能切片出单层效果。
C.Horizon shell（顶端和底部的外壳）一般建议top(顶部)和buttom（底部）的层数*层高不小于0.8mm，否则可能无法充分覆盖填充的空隙。
2.Infill(填充)a.InfillFill density: 填充率。
模型内部填充百分比，一般模型0.2即可，需要承力的零件可设置为0.5或以上，不建议1,并且1有时会造成切片失败。
Slic3r 使用教程Slic3r使用教程Slic3r是一款用于将STL文件转化成G-code文件的开源软件，他具有易学易用、快速生成、可灵活配置参数设置等优点。
一、首次切片配置向导1、欢迎界面2、选择固件类型Yakamoz采用马林固件，选择 RepRap3、打印床大小XY 平面大小，设置 XY 轴的运动最大值。
务必设置为从左下角挤出喷嘴休息时的起始位置，到每个方向上的喷嘴可行驶的最大距离。
4、喷嘴直径根据实际的喷嘴直径设置，Yakamoz采用 4.0mm 直径的喷嘴。
5、耗材直径常见的耗材分为1.75mm 和 3.0mm，根据耗材进行设置，强烈建议实际测量后填写，比如 3.0 的耗材有些 2.89mm、2.88mm。
6、加热温度挤出头加热的温度，一般为耗材熔点，请参照具体耗材进行设置，ABS 在 215-250°C，PLA在 160-230°C（耗材不同，略有差异）。
具体范围您需要向耗材供应商询问，国内的耗材真的千奇百怪，即使是同一家买的耗材也要询问是否更换批次。
这个参数还是需要开始打印的时候进一步微调。
7、热床温度假如3D 打印机配备恒温床，需要设置这个参数。
参考经验值：PLA 60°C，没有温床设置为。
8、校准1.框架稳定正确摆放。
2.同步皮带是紧绷的。
3.加热床与挤出机喷嘴的运动面都是水平的。
4.送丝线卷轴自由不会给挤出机造成太大的阻力。
5.确认步进电机没有松动，安装位置水平。
6.固件设置是正确的，包括轴运动速度和加速度，温度控制和检测正常，限位正常，电机旋转方向正确。
7.挤出机校准。
控制挤出10mm 对应实际送丝测量得到的也是 10mm。
这一点务必要保证，假如送丝过长会导致气泡或模型溢出，过少会导致夹层附着力差。
二、软件界面介绍及其使用1、Slic3r界面介绍首先是Slic3r的第一个操作界面：Plater，这个界面的功能是将建模软件导出的STL文件导入Slic3r，并且可以经过一些简单的操作进行平面的旋转，也可以通过选择Rotate，设置模型打印角度；后面的选项主要是模型等比放大、缩小以及拆分。
【打印虎】3D打印控制软件Repetier-Host使用根底图解教程第二版玩3D打印机，特别是RepRap这一类3D打印机的朋友，一般都听说过Repetier-Host这个软件。
这个软件功能丰富，界面友好，是玩3D打印机入门的好选择。
今天我就给大家介绍一下这款软件。
Repetier-Host软件目前版本是1.0.6〔打印虎本地下载，百度云下载〕。
我们在【打印虎】RepRap Prusa i3 3D打印机软件安装图解教程第二版中，介绍了如何安装、设置这个软件，还有如何连接3D打印机。
所以这里我就不再重复介绍了。
需要说明的是，以下所有截图来自于Repetier-Host的上一个小版本1.0.5，由于这个软件升级比拟频繁，这两个小版本之间界面上也没有什么差异，因此就不再重新截图了，请大家谅解。
假设你已经安装好软件，并且设置好了与3D打印机的连接，我们就可以开始了。
Repetier-Host软件主界面是这个样子的：虽然界面看起来比拟简单，但实际上Repetier-Host具有很丰富的功能，是一个相当复杂的软件。
下面我逐步介绍给大家。
第一节，模型的载入和查看既然是玩3D打印机，那一定要有3D模型啊。
Repetier-Host软件可以载入已有的3D模型。
虽然没有3D建模软件3ds Max之类的强大功能，但它也可以对3D模型做一定的调整。
想了解Repetier-Host有哪些功能，可以跟着我一步一步做：第一步，载入一个模型按下窗口左上角的“载入〞按钮，就可以打开文件选择对话框，载入一个模型文件了。
Repetier-Host支持很多种格式的3D模型文件格式。
其中最常见的还是.stl格式。
.stl 格式是一种非常简单的3D模型文件格式，而且是基于文本的格式。
对于特别简单的.stl 文件，甚至可以直接用文本编辑工具打开查看、编辑。
.stl格式具体是怎样的，以后打印虎会再独立介绍。
现在，我们只要知道Repetier-Host是支持.stl格式的模型就可以了。
西通桌面型3D打印机使用手册SLA系列公司名称：珠海西通电子有限公司公司网址：目录目录……………………………………………………………………..1. 说明事项…………………………………………………………….1.1 说明书介绍…………………………………………………….1.2 注意事项……………………………………………………….1.2.1 安全事项…………………………………………………1.2.2 联系我们…………………………………………………1.3 产品配件一览表……………………………………………….2. 产品概述………………………………………………………………2.1 产品类别2.2 产品外观……………………………………………………….2.3 产品规格……………………………………………………….2.3.1 技术参数…………………………………………………2.3.2 环境规格……………………………………………….…3. 操作说明……………………………………………………………..3.1开箱与打印前的准备…………………………………………..3.2 计算机准备工作…………………………………………………3.2.1 安装驱动软件………………………………..3.2.2 软件功能说明…………………………………………….4. 维护……………………………………………………………………4.1 ………………………………………………………5. 常见故障排除…………………………………………………………6. 保修申明和许可证协议………………………………………………1. 说明书事项1.1 说明书介绍本用户说明书主要包括产品概述、操作说明、打印测试模型、维护以及故障排除等几个部分组成。
请仔细阅读，并根据说明书的内容使用本SLA桌面级3D打印机。
1.1 注意事项1. 收到打印机首先检查打印机的配件是否齐全，然后在查看打印机外观有无破损或折断2. 装树脂盘的底部有层硅胶，切记这层硅胶绝对不可以拿掉，负责将无法打印，3. 树脂盘底部的硅胶不可用手直接触摸，表面若有杂物，需要立即使用乙醇（99.7%）或者异丙醇清洗。
Slic3r 用户手册起于尘埃译2014-01-25目录Slic3r 用户手册 (1)2014-01-25 (1)首次切片 (3)配置向导 (3)校准 (7)重要的第一层 (8)简单模式 (9)模型 (10)模型格式 (10)模型来源 (11)Meshlab (15)Plater介绍 (15)Netfabb Studio (17)FreeCAD (18)首次打印 (19)专家模式 (20)速度 (20)填充模式和密度 (22)填充优化 (27)应对溢出Fighting ooze (28)外圈Skirt (29)冷却 (30)风扇 (30)减速 (31)配置 (31)支持材料 (32)多个挤出机 (34)●配置挤出机 (34)●分配送丝 (35)●为单一材料对象分配挤出机 (35)●改变配置工具 (36)●打印复合材料对象 (36)●生成复合材料AMF文件 (36)挤出线宽 (37)可变层高 (37)配置 (40)导入导出配置 (40)配置文件 (40)高级专题 (41)SVG输出 (41)命令行使用 (43)后期处理脚本 (44)故障发现及解决 (44)Z轴摇晃 (44)Slic3r的帮助 (45)首次切片配置向导欢迎界面选择固件类型JennyPrinter采用马林固件，选择RepRap打印床大小XY平面大小，设置XY轴的运动最大值。
务必设置为从左下角挤出喷嘴休息时的起始位置，到每个方向上的喷嘴可行驶的最大距离。
喷嘴直径根据实际的喷嘴直径设置，JennyPrinterV1.1采用0.4mm直径的喷嘴。
耗材直径常见的耗材分为1.75mm和3.0mm，根据耗材进行设置，强烈建议实际测量后填写，比如3.0的耗材有些微2.89mm,2.88mm。
加热温度挤出头加热的温度，一般为耗材熔点，请参照具体耗材进行设置，ABS在215-250°C，PLA 在160-230°C。
具体范围您需要向耗材供应商询问，国内的耗材真的千奇百怪，即使是同一家买的耗材也要询问是否更换批次。
