10KV电网谐波检测报告

10kV系统的电压谐波分析南京供电公司计量中心曹根发摘要：本文对10kV小电流接地系统的电压谐波，由于10kV电压互感器中性点的消谐电阻，及接地变一侧的灭弧线圈等原因，而造成的错误测试结果，进行了分析，并针对这种现象提出改进的测试方法。

1.前言由于生产发展的需要和国家电力总公司及江苏省公司的要求，我市公司对所辖范围内的电网，配网电能质量，（电压谐波占有率）进行了一次普测、普查。

由于10kV配网系统采用了小电流接地的运行方式，10KV配网的电压互感器接线方式如图1所示。

在PT的一次侧中性点到地串接一只电阻，称消谐电阻。

此电阻一般由氧化锌阀片构成，在正常运行方式下，无电流通过此电阻。

一次侧中心点与地等电位。

近似与Y/Y型接法。

而主变接线方式则是Y/Δ型接法。

所以在10kV母线上并一只接地变，采用Y/Y型接法。

在变一侧中心点串一只电抗器，俗称灭弧线圈。

在10kV系统形成中心点接地的运行方式。

国标规定电压失谐率是相电压的谐波百分比含量做为判别限值的标准。

从而规范了测试信号是相电压，与之相应的测试设备的接线方式是“Y”型接法。

若取线电压为取样信号。

测试设备需按“△”接法，结果将造成取样信号中的3n次谐波被抵消，抵消量大小，与3n次谐波电压与同相的基波电压相位及相电压的不平衡度有关。

在普查进程中，我们发现有6座110kV变电站中的9条10kV母线严重超标。

共同特征是3次电压畸变率是造成超标的最主要因素。

其余各次谐波含量不大。

且占比例极低。

同时所有电压谐波超标的10kV母线，电压三相不平衡度也接近或超过国标值。

（国标Σu <2%）切除变电站10kV侧的补偿电容器组，仅五次谐波有所下降，三次谐波下降量不大总畸变率仍居高不下。

在10kV电源侧110KV测得，3次电压谐波仅有1%左右。

而在这9条母线供电范围内，并无大型工矿企业，和大型非线性生产用户。

基本负荷是大型商场、高层写字楼及居民小区。

仅照明、家用电器、电梯，难以形成如此高的仅以三次谐波为主要因素的电压畸变特征。

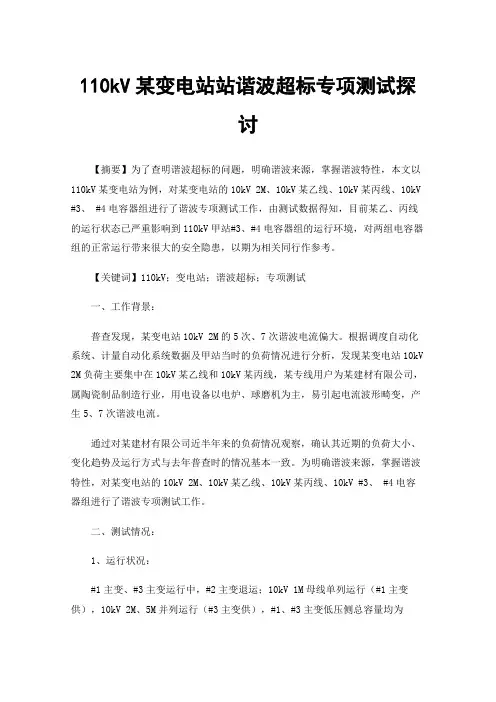

110kV某变电站站谐波超标专项测试探讨【摘要】为了查明谐波超标的问题，明确谐波来源，掌握谐波特性，本文以110kV某变电站为例，对某变电站的10kV 2M、10kV某乙线、10kV某丙线、10kV #3、 #4电容器组进行了谐波专项测试工作，由测试数据得知，目前某乙、丙线的运行状态已严重影响到110kV甲站#3、#4电容器组的运行环境，对两组电容器组的正常运行带来很大的安全隐患，以期为相关同行作参考。

【关键词】110kV；变电站；谐波超标；专项测试一、工作背景：普查发现，某变电站10kV 2M的5次、7次谐波电流偏大。

根据调度自动化系统、计量自动化系统数据及甲站当时的负荷情况进行分析，发现某变电站10kV 2M负荷主要集中在10kV某乙线和10kV某丙线，某专线用户为某建材有限公司，属陶瓷制品制造行业，用电设备以电炉、球磨机为主，易引起电流波形畸变，产生5、7次谐波电流。

通过对某建材有限公司近半年来的负荷情况观察，确认其近期的负荷大小、变化趋势及运行方式与去年普查时的情况基本一致。

为明确谐波来源，掌握谐波特性，对某变电站的10kV 2M、10kV某乙线、10kV某丙线、10kV #3、 #4电容器组进行了谐波专项测试工作。

二、测试情况：1、运行状况：#1主变、#3主变运行中，#2主变退运；10kV 1M母线单列运行（#1主变供），10kV 2M、5M并列运行（#3主变供），#1、#3主变低压侧总容量均为50MVA；10kV 2M、5M带10kV某乙、丙线和10kV西南甲、乙线以及10kV#3、#4电容器组；10kV西南甲、乙线基本处于长期无负荷状态。

10kV #3电容器组与10kV #4电容器组同时投入运行，两组电容器配置基本相同，电容值分别为27.28μF和27.24μF，串联电抗器电抗值分别为1.2497Ω和1.2339Ω，电抗率均为5%。

根据调度自动化系统历史数据，某新型建材有限公司共有10kV某线、10kV 某乙线、10kV某丙线3条10kV专线。

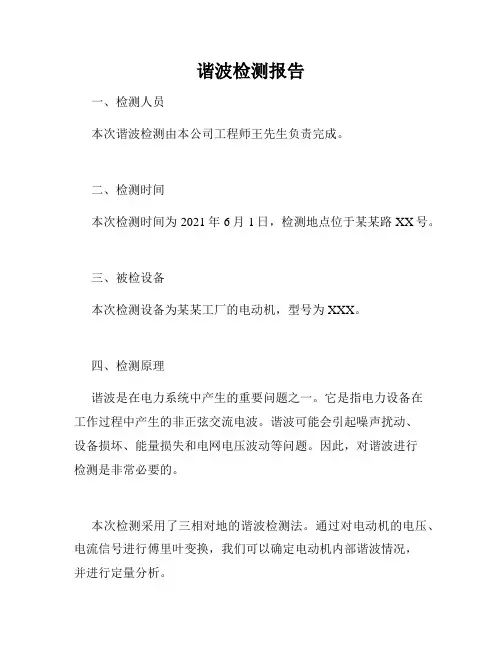

谐波检测报告
一、检测人员
本次谐波检测由本公司工程师王先生负责完成。

二、检测时间
本次检测时间为2021年6月1日，检测地点位于某某路XX号。

三、被检设备
本次检测设备为某某工厂的电动机，型号为XXX。

四、检测原理
谐波是在电力系统中产生的重要问题之一。

它是指电力设备在
工作过程中产生的非正弦交流电波。

谐波可能会引起噪声扰动、
设备损坏、能量损失和电网电压波动等问题。

因此，对谐波进行
检测是非常必要的。

本次检测采用了三相对地的谐波检测法。

通过对电动机的电压、电流信号进行傅里叶变换，我们可以确定电动机内部谐波情况，
并进行定量分析。

五、检测结果
本次检测对电动机的电压、电流信号进行了检测，并得出了如下结果：
1. 电压谐波分析：
在电压谐波方面，本次检测结果显示XXX。

2. 电流谐波分析：
在电流谐波方面，本次检测结果显示XXX。

六、分析结论
综合以上结果，经过分析本次检测结果显示某某工厂的电动机在工作时产生了较大的谐波。

如果不及时采取措施，谐波可能会对设备造成影响，并引起电网电压波动等问题。

因此建议某某工厂在后期工作中加强电动机的谐波抑制工作，确保设备可靠稳定地运行。

七、备注
本次检测报告仅供检测人员参考，检测结果及报告内容不得用于其他商业用途。

如有需要，请与本公司联系，我们将为您提供更加专业的服务。

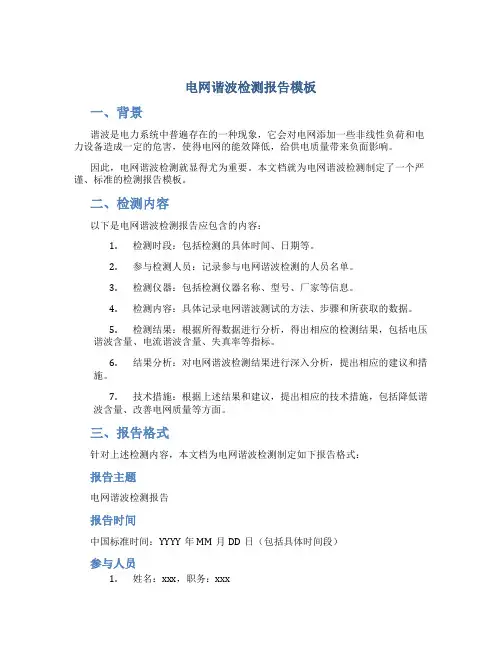

电网谐波检测报告模板一、背景谐波是电力系统中普遍存在的一种现象，它会对电网添加一些非线性负荷和电力设备造成一定的危害，使得电网的能效降低，给供电质量带来负面影响。

因此，电网谐波检测就显得尤为重要。

本文档就为电网谐波检测制定了一个严谨、标准的检测报告模板。

二、检测内容以下是电网谐波检测报告应包含的内容：1.检测时段：包括检测的具体时间、日期等。

2.参与检测人员：记录参与电网谐波检测的人员名单。

3.检测仪器：包括检测仪器名称、型号、厂家等信息。

4.检测内容：具体记录电网谐波测试的方法、步骤和所获取的数据。

5.检测结果：根据所得数据进行分析，得出相应的检测结果，包括电压谐波含量、电流谐波含量、失真率等指标。

6.结果分析：对电网谐波检测结果进行深入分析，提出相应的建议和措施。

7.技术措施：根据上述结果和建议，提出相应的技术措施，包括降低谐波含量、改善电网质量等方面。

三、报告格式针对上述检测内容，本文档为电网谐波检测制定如下报告格式：报告主题电网谐波检测报告报告时间中国标准时间：YYYY年MM月DD日（包括具体时间段）参与人员1.姓名：xxx，职务：xxx2.姓名：xxx，职务：xxx3.姓名：xxx，职务：xxx检测仪器1.仪器名称：xxx仪器2.仪器型号：xxx型号3.厂家：xxx公司检测内容1.检测方法：（具体步骤）2.检测数据：（按照要求记录电网谐波测试的数据）检测结果1.电压谐波含量2.电流谐波含量3.失真率结果分析（根据上述结果进行分析，提出建议和措施）技术措施（根据建议，提出相应的技术措施）四、结语本文档为电网谐波检测报告提供了一个标准的模板，可以让电力行业的从业人员按照这个模板进行检测报告的编制，保证检测报告的完整性和严谨性，有助于提高电网安全稳定运行的能力。

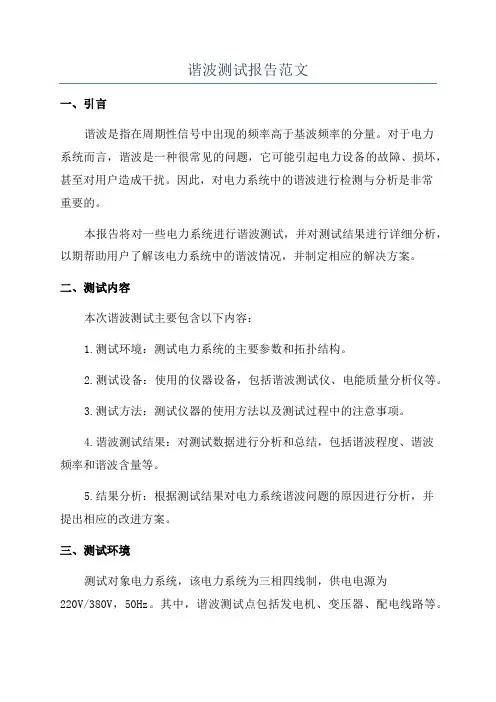

谐波测试报告范文一、引言谐波是指在周期性信号中出现的频率高于基波频率的分量。

对于电力系统而言，谐波是一种很常见的问题，它可能引起电力设备的故障、损坏，甚至对用户造成干扰。

因此，对电力系统中的谐波进行检测与分析是非常重要的。

本报告将对一些电力系统进行谐波测试，并对测试结果进行详细分析，以期帮助用户了解该电力系统中的谐波情况，并制定相应的解决方案。

二、测试内容本次谐波测试主要包含以下内容：1.测试环境：测试电力系统的主要参数和拓扑结构。

2.测试设备：使用的仪器设备，包括谐波测试仪、电能质量分析仪等。

3.测试方法：测试仪器的使用方法以及测试过程中的注意事项。

4.谐波测试结果：对测试数据进行分析和总结，包括谐波程度、谐波频率和谐波含量等。

5.结果分析：根据测试结果对电力系统谐波问题的原因进行分析，并提出相应的改进方案。

三、测试环境测试对象电力系统，该电力系统为三相四线制，供电电源为220V/380V，50Hz。

其中，谐波测试点包括发电机、变压器、配电线路等。

四、测试设备本次测试使用了谐波测试仪和电能质量分析仪两种设备。

谐波测试仪用于对电力系统中的谐波进行定量分析，电能质量分析仪则可以对谐波进行定性分析。

五、测试方法1.连接测试仪器：首先，将谐波测试仪和电能质量分析仪与电力系统相应部位进行连接，确保测试仪器可以获取准确的数据。

2.预热与校准：打开测试仪器的电源，进行预热和校准，确保测试结果的准确性。

3.测量参数：根据测试需求，设置测试仪器的相应参数，例如测试频率范围、采样率等。

4.进行测试：根据测试计划，对电力系统中的关键部位进行测试，并记录测试数据。

5.数据分析：将测试数据导入电脑，使用专业软件对数据进行分析，包括谐波程度、谐波频率和谐波含量等。

6.结果总结：根据数据分析结果，对电力系统中的谐波问题进行总结，并提出相应的改进方案。

六、谐波测试结果经过对电力系统中的谐波进行测试和数据分析，我们得到了以下结果：1.谐波程度：对电力系统的各个测试点进行谐波分析，发现谐波程度较高的有变压器和一些配电线路。

谐波分析报告报告编号：HA-2021-001报告时间：2021年5月10日报告人：XXX公司电力设计研究院摘要：本报告主要对XXX变电站进行了谐波分析，通过测量数据和分析，发现变电站内存在谐波扰动，且谐波含量较高。

我们提出了相应的措施，以减轻谐波扰动对电力质量带来的影响。

一、谐波分析1.1 测点布置本次谐波分析以XXX变电站为研究对象，共设立4个测点，分别布置于主变、母线、电容器组和主变出线。

如下图所示：[插入布置图]1.2 测量数据通过谐波分析仪进行谐波测试，得到测量数据如下表所示：[插入数据表]1.3 谐波分析根据测量数据，我们对变电站的谐波情况进行了分析。

测试结果显示，变电站内谐波含量较高，其中3、5、7次谐波含量占比较大，分别为15.24%、26.98%、33.76%。

此外，还存在较多的9次、11次、13次等高次谐波，占比分别为7.09%、6.62%、5.34%。

这些谐波扰动将会对电力质量产生一定影响。

二、措施建议2.1 添加滤波器针对电容器组及其电抗器，我们建议添加谐波滤波器。

通过滤波器来控制电容器组及其电抗器的谐波电流，减少谐波扰动。

2.2 替换谐波产生源变电站内谐波扰动的主要产生源为电容器组、逆变器及大功率电子设备。

建议对这些设备进行替换，选择质量更好的设备，以减少谐波的产生。

2.3 增加接地电阻适当增加接地电阻，以减少谐波在地网中的扩散。

三、结论本次谐波分析显示，XXX变电站内存在较高的谐波含量，将对电力质量产生一定影响。

建议采取上述措施，减轻谐波扰动对电力质量的影响。

同时，在以后的运营中，应定期对变电站进行谐波监测，及时发现故障并进行处理。

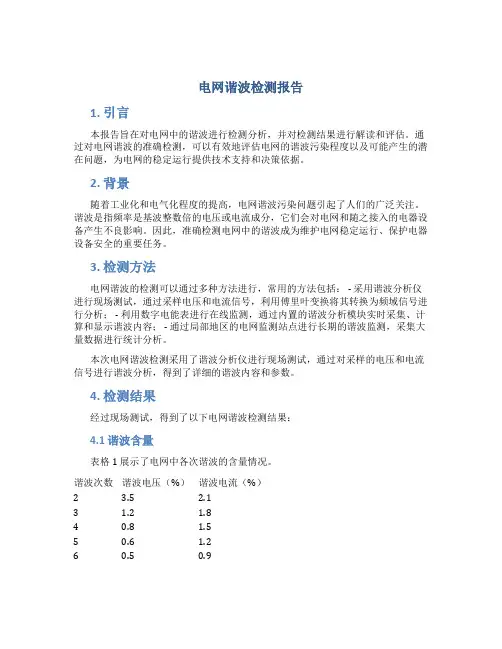

电网谐波检测报告1. 引言本报告旨在对电网中的谐波进行检测分析，并对检测结果进行解读和评估。

通过对电网谐波的准确检测，可以有效地评估电网的谐波污染程度以及可能产生的潜在问题，为电网的稳定运行提供技术支持和决策依据。

2. 背景随着工业化和电气化程度的提高，电网谐波污染问题引起了人们的广泛关注。

谐波是指频率是基波整数倍的电压或电流成分，它们会对电网和随之接入的电器设备产生不良影响。

因此，准确检测电网中的谐波成为维护电网稳定运行、保护电器设备安全的重要任务。

3. 检测方法电网谐波的检测可以通过多种方法进行，常用的方法包括： - 采用谐波分析仪进行现场测试，通过采样电压和电流信号，利用傅里叶变换将其转换为频域信号进行分析； - 利用数字电能表进行在线监测，通过内置的谐波分析模块实时采集、计算和显示谐波内容； - 通过局部地区的电网监测站点进行长期的谐波监测，采集大量数据进行统计分析。

本次电网谐波检测采用了谐波分析仪进行现场测试，通过对采样的电压和电流信号进行谐波分析，得到了详细的谐波内容和参数。

4. 检测结果经过现场测试，得到了以下电网谐波检测结果：4.1 谐波含量表格1 展示了电网中各次谐波的含量情况。

谐波次数谐波电压（%）谐波电流（%）2 3.5 2.13 1.2 1.84 0.8 1.55 0.6 1.26 0.5 0.9从表中可以看出，电网中2次谐波的含量最高，达到了3.5%；其次是3次谐波和4次谐波，分别为1.2%和0.8%。

随着谐波次数的增加，谐波的含量逐渐降低。

4.2 谐波畸变率表格2 展示了电网中各次谐波的畸变率情况。

谐波次数畸变率（%）2 4.73 3.24 2.45 1.96 1.6从表中可以看出，谐波的畸变率随着谐波次数的增加而逐渐降低，说明电网中高次谐波的畸变较低。

4.3 谐波总畸变率电网的谐波总畸变率是指电网中所有谐波的畸变率之和。

根据测试数据计算，得到电网的谐波总畸变率为7.8%。

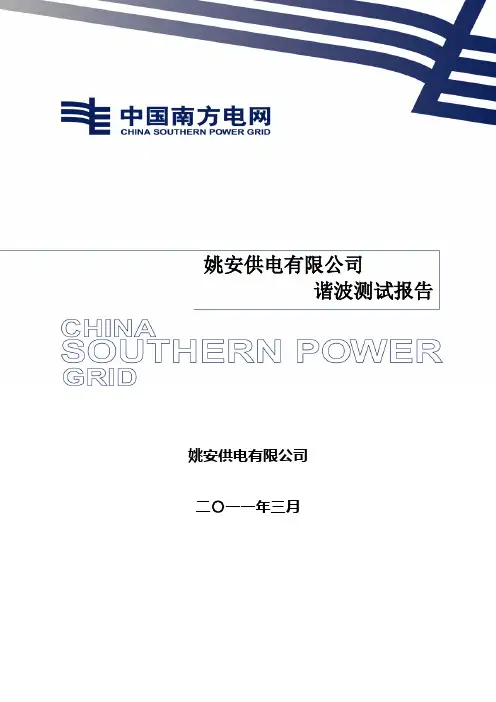

姚安供电有限公司谐波测试报告姚安供电有限公司二〇一一年三月前言随着电网中电力电子技术广泛应用和非线性负荷的增加，电能质量问题越来越受到重视。

电能质量中的一个重要问题是电力系统谐波的影响，本报告重点阐述了谐波源的分类及谐波的危害，结合部分具有代表性的谐波测试点电压、电流数据、波形进行分析，最后得出公司谐波预防措施，形成此报告。

报告编写：谢晓辉报告审核：赵新报告审批：赵卫平目录第一章规范性引用文件 (4)第二章术语 (4)第三章谐波源的分类 (5)第四章谐波的危害和影响 (7)第五章公共电网谐波标准 (8)第六章公司部分谐波测试记录 (10)第七章第3、5、7次谐波分析 (27)第八章消除谐波的步骤和方法 (30)第九章谐波预防措施 (31)第一章规范性引用文件SD 325-89 电力系统电压和无功电力技术导则（试行）DL/T 1053-2007 电能质量技术监督规程QB/YW206-31-2007 电能质量技术监督实施细则（试行）Q/CSG 2 1007-2008 电能质量技术监督管理规定住：本报告理论部分多处引用，不一一注明。

第二章术语谐波：对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部份电量称为谐波。

谐波次数：谐波频率与基波频率的比值（n=fn/f1）。

正序性谐波：谐波次数为h=3k+1(k∈z),即1、4、7、10等次谐波称为正序性谐波。

负序性谐波：谐波次数为h=3k+2(k∈z),即2、5、8、11等次谐波称为负序性谐波。

零序性谐波：谐波次数为h=3k+3(k∈z),即3、6、9、12等次谐波称为零序性谐波。

公共连接点：用户接入公用电网的连接处。

谐波测量点：对电网和用户的谐波进行测量之处。

谐波含量：从周期性交流量中减去基波分量后所得的量。

谐波源：向公用电网注入谐波电流或在公用电网中产生谐波电压的电器设备。

第三章谐波源的分类作为谐波源，非线性设备可以被划分为如下几类：1、传统非线性设备，包括变压器以及电弧炉等。

10kV系统的电压谐波分析南京供电公司计量中心曹根发摘要：本文对10kV小电流接地系统的电压谐波，由于10kV电压互感器中性点的消谐电阻，及接地变一侧的灭弧线圈等原因，而造成的错误测试结果，进行了分析，并针对这种现象提出改进的测试方法。

1.前言由于生产发展的需要和国家电力总公司及江苏省公司的要求，我市公司对所辖范围内的电网，配网电能质量，（电压谐波占有率）进行了一次普测、普查。

由于10kV配网系统采用了小电流接地的运行方式，10KV配网的电压互感器接线方式如图1所示。

在PT的一次侧中性点到地串接一只电阻，称消谐电阻。

此电阻一般由氧化锌阀片构成，在正常运行方式下，无电流通过此电阻。

一次侧中心点与地等电位。

近似与Y/Y型接法。

而主变接线方式则是Y/Δ型接法。

所以在10kV母线上并一只接地变，采用Y/Y型接法。

在变一侧中心点串一只电抗器，俗称灭弧线圈。

在10kV系统形成中心点接地的运行方式。

国标规定电压失谐率是相电压的谐波百分比含量做为判别限值的标准。

从而规范了测试信号是相电压，与之相应的测试设备的接线方式是“Y”型接法。

若取线电压为取样信号。

测试设备需按“△”接法，结果将造成取样信号中的3n次谐波被抵消，抵消量大小，与3n次谐波电压与同相的基波电压相位及相电压的不平衡度有关。

在普查进程中，我们发现有6座110kV变电站中的9条10kV母线严重超标。

共同特征是3次电压畸变率是造成超标的最主要因素。

其余各次谐波含量不大。

且占比例极低。

同时所有电压谐波超标的10kV母线，电压三相不平衡度也接近或超过国标值。

（国标Σu <2%）切除变电站10kV侧的补偿电容器组，仅五次谐波有所下降，三次谐波下降量不大总畸变率仍居高不下。

在10kV电源侧110KV测得，3次电压谐波仅有1%左右。

而在这9条母线供电范围内，并无大型工矿企业，和大型非线性生产用户。

基本负荷是大型商场、高层写字楼及居民小区。

仅照明、家用电器、电梯，难以形成如此高的仅以三次谐波为主要因素的电压畸变特征。

10KV无功补偿试验报告无功补偿是电力系统中的一项重要工作，其目的是改善电力系统的功率因数,减少无功功率的流失,提高电力系统的供电质量与经济性。

本次试验报告将对10KV无功补偿系统进行详细介绍和试验结果分析。

1.试验装置：本试验采用10KV无功补偿装置，包括电容器组、电抗器组、接触器、控制器等。

其中，电容器组用于补偿电站的无功功率，电抗器组用于提供稳定的无功功率。

2.试验目的：本次试验的主要目的是评估10KV无功补偿系统对电力系统功率因数的影响，以及其他相关电气参数的变化情况。

3.试验步骤：(1)首先进行装置的安装与接线，确保所有设备连接正确并牢固。

(2)启动无功补偿装置，观察电气参数的变化情况，记录电压、电流、功率因数等参数。

(3)运行一段时间后，检查设备的温度、运行状态等情况，确保无异常后进行下一步操作。

(4)使用检测仪器对电力系统的功率因数、谐波等进行测量和分析，并记录相关数据。

(5)对试验结果进行分析和总结，根据试验数据评估无功补偿系统对电力系统的影响。

4.试验结果分析：通过试验发现，开启10KV无功补偿装置后，电力系统的功率因数明显提高，电压稳定性得到了显著改善。

此外，通过谐波分析也发现，无功补偿装置有效降低了系统谐波电流，减少了谐波对其他设备的干扰。

通过与没有无功补偿的情况进行对比，可以明显看出无功补偿对电力系统的优化作用。

5.结论与建议：本次试验结果表明，10KV无功补偿系统在电力系统中有着明显的优势。

它提高了电力系统的功率因数，改善了电压稳定性，并减少了谐波对其他设备的干扰。

因此，建议在电力系统中广泛应用无功补偿装置，以提高电力系统的供电质量和经济性。

通过本次试验，对10KV无功补偿系统的功能和效果进行了评估，并对其在电力系统中的应用提出了建议。

希望本次试验的结果对相关领域的研究和实际应用有所帮助。

1 10 kV配电所电压互感器运行及出现谐振情况我段管内10KV配电所均为中性点不接地系统（小电流接地），各配电所的每一段母线上均接有一台三相五柱式电压互感器（PT），其一次线圈中性点直接接地。

由于电网对地电容与PT的线路电感构成谐振条件，在运行中经常出现铁磁谐振现象，引起过电压，出现“虚幻接地”或烧断PT高压保险，甚至在运行中出现过PT一次侧零相瓷瓶内部引线烧断的现象。

下面仅列举岱岳配电所2000年出现谐振过电压及PT保险熔断的部分事例：① 2000年3月5日13：15，岱岳配电进线一开关跳闸，Ⅰ段母线PT高压保险熔断3相。

跳闸原因是线路瞬间故障。

② 2000年3月18日20：50，岱岳配电Ⅰ段母线PT高压保险B相在运行中熔断。

③ 2000年3月23日8：51，岱岳配电自闭一、自闭二开关跳闸，发“电压回路断线”、“10KV 系统接地”光字牌，自闭母线PT高压保险熔断。

原因是自闭线路故障。

④ 2000年6月11日，岱岳配电所全所停电春防试验，在作业结束后送电合电源进线开关时，发“10KV系统接地”光字牌，出现“虚幻接地”现象，馈线送电后复归。

2 铁磁谐振过电压产生原理在中性点不接地系统中，为了监视系统的三相对地电压，配电所内10 kV母线上常接有Y/Y/接线的三相五柱电磁式PT，其电气结线见图1。

图1 10KV PT未装消谐装置时电气示意图正常时PT的励磁阻抗很大，系统对地阻抗呈容性，三相电压基本平衡，中性点的位移电压很小。

但在系统出现暂态过程时，如单相接地的发生和消失等，都会使PT中暂态励磁电流急剧增大，感值下降，于是三相电感值有所不同，在PT的开口三角处出现零序电压。

设L0为PT三相并联的零值电抗，当L0与3C0回路达到固定振荡频率ω0时，将会在系统中产生谐振现象。

随着线路的延长，依次发生1/2次分频谐振、高次谐振。

当发生谐振时，由于PT感抗显著下降，励磁电流急剧增大，可达到额定值的数十倍，造成PT烧毁或保险熔断。

谐波测试报告1.引言谐波测试是一种用于测量电力质量的方法，可以检测电力系统中存在的谐波问题，并提供改进电力质量的建议。

本报告旨在介绍谐波测试的原理、过程和测试结果，并对测试结果进行分析和解释。

2.测试目的本次谐波测试的目的是评估电力系统中谐波的水平，以确定是否存在谐波问题，并在必要时提出改善措施。

3.测试原理谐波是指电流或电压中的周期性高频振荡。

测试中使用谐波分析仪测量电流和电压的谐波含量，通过比较得出系统中谐波的水平。

4.测试过程(1)设定测试参数：根据实际情况设定测试参数，如采样频率、测试时间等。

(2)连接测试设备：将谐波分析仪与被测电路相连，确保连接正确稳固。

(3)进行测试：启动谐波分析仪，开始采集电流和电压波形数据。

(4)数据处理：将采集到的波形数据传输到计算机，进行数据处理和分析。

(5)生成报告：根据测试结果生成谐波测试报告，包括谐波含量的图表和分析结果。

5.测试结果通过谐波测试，我们得到了电流和电压的谐波含量数据，并生成了谐波含量柱状图和波形图。

以下是测试结果的分析和解释：(1)谐波含量柱状图：将电流和电压的谐波含量以直方图的形式呈现，便于直观了解谐波水平的分布情况。

(2)谐波含量波形图：通过波形图可以看出谐波对电流和电压的影响，如波形的畸变程度和波形的变化规律等。

6.结果分析根据测试结果的分析，我们可以得出以下结论和建议：(1)谐波含量水平：根据柱状图和波形图，我们可以判断电流和电压的谐波含量水平。

如果谐波含量超过国家标准或产生严重的波形失真，说明存在谐波问题。

(2)谐波原因：根据波形图的分析，我们可以初步判断谐波的原因，如非线性负载、非线性电源等。

(3)改善措施：根据测试结果和分析，我们可以提出改善电力质量的措施，如添加滤波器、更换电源等。

7.结论通过谐波测试，我们确认电力系统中存在谐波问题，并提出相应的改善措施。

根据测试结果和分析，我们可以合理优化电力系统，改善电力质量，确保系统的安全稳定运行。

谐波测试报告(参考模板)姚安供电有限公司谐波测试报告姚安供电有限公司二〇一一年三月前言随着电网中电力电子技术广泛应用和非线性负荷的增加，电能质量问题越来越受到重视。

电能质量中的一个重要问题是电力系统谐波的影响，本报告重点阐述了谐波源的分类及谐波的危害，结合部分具有代表性的谐波测试点电压、电流数据、波形进行分析，最后得出公司谐波预防措施，形成此报告。

报告编写：谢晓辉报告审核：赵新报告审批：赵卫平目录第一章规范性引用文件 (4)第二章术语 ........................................................................... ................. 4 第三章谐波源的分类 ............................................................................5 第四章第五章第六章第七章第八章第九章谐波的危害和影响 .................................................................... 7 公共电网谐波标准 .................................................................... 8 公司部分谐波测试记录 (10)第3、5、7次谐波分析 .........................................................26 消除谐波的步骤和方法 ......................................................... 28 谐波预防措施 (29)第一章规范性引用文件SD 325-89 电力系统电压和无功电力技术导则（试行） DL/T 1053-2019 电能质量技术监督规程QB/YW206-31-2019 电能质量技术监督实施细则（试行）Q/CSG 2 1007-2019 电能质量技术监督管理规定住：本报告理论部分多处引用，不一一注明。

10KV电压互感器试验报告1.引言2.试验目的本次试验的主要目的是验证10KV电压互感器的性能参数，确保其满足设计要求和国家标准的相关规定。

具体试验项目包括空载试验、负载试验、电压比试验等。

3.试验步骤及结果3.1空载试验空载试验是为了检验电压互感器在额定电压下的短路阻抗、谐波抑制能力以及接地方式是否符合设计要求。

试验步骤如下：（1）将电压互感器两侧额定电压接入，并记录电压互感器的各个参数。

（2）测量电压互感器的短路阻抗值，并与设计要求进行比较分析。

（3）测量电压互感器的谐波抑制能力，特别是2次、3次和5次谐波。

（4）验证电压互感器的接地方式，并进行接地电阻测量。

本次空载试验结果显示，该10KV电压互感器的短路阻抗符合设计要求，谐波抑制能力满足国家标准要求，并且接地方式正确，接地电阻合格。

3.2负载试验负载试验是为了验证电压互感器在额定负载下的性能，包括负载容量、温升、误差等。

试验步骤如下：（1）将电压互感器两侧额定负载接入，并记录电压互感器的负载容量。

（2）测量电压互感器的温升情况，并与设计要求进行比较。

（3）采用标准仪表进行误差测量，包括变比误差、角度误差等。

经过负载试验，发现该10KV电压互感器的负载容量满足要求，并且温升情况良好，误差也在规定范围内。

3.3电压比试验电压比试验是为了验证电压互感器的电压比是否符合设计要求，即变比误差是否在允许范围内。

试验步骤如下：（1）以额定电压为输入，测量输出端的电压并记录。

（2）计算电压比的误差，并与设计要求进行比较。

根据电压比试验结果，该10KV电压互感器的变比误差在规定范围内，满足设计要求和国家标准的相关规定。

4.试验结论通过以上试验结果分析和比较，可以得出以下结论：（1）该10KV电压互感器的空载性能良好，短路阻抗、谐波抑制能力和接地方式符合设计要求和国家标准的相关规定。

（2）负载试验结果表明，该电压互感器的负载容量、温升和误差满足要求。

（3）电压比试验结果显示，该10KV电压互感器的电压比误差在规定范围内。

姚安供电有限公司谐波测试报告姚安供电有限公司二〇一一年三月前言随着电网中电力电子技术广泛应用和非线性负荷的增加，电能质量问题越来越受到重视。

电能质量中的一个重要问题是电力系统谐波的影响，本报告重点阐述了谐波源的分类及谐波的危害，结合部分具有代表性的谐波测试点电压、电流数据、波形进行分析，最后得出公司谐波预防措施，形成此报告。

报告编写：谢晓辉报告审核：赵新报告审批：赵卫平目录第一章规范性引用文件 (4)第二章术语 (4)第三章谐波源的分类 (5)第四章谐波的危害和影响 (7)第五章公共电网谐波标准 (8)第六章公司部分谐波测试记录 (10)第七章第3、5、7次谐波分析 (30)第八章消除谐波的步骤和方法 (33)第九章谐波预防措施 (34)第一章规范性引用文件SD 325-89 电力系统电压和无功电力技术导则（试行）DL/T 1053-2007 电能质量技术监督规程QB/YW206-31-2007 电能质量技术监督实施细则（试行）Q/CSG 2 1007-2008 电能质量技术监督管理规定住：本报告理论部分多处引用，不一一注明。

第二章术语谐波：对周期性非正弦电量进行傅立叶级数分解，除了得到与电网基波频率相同的分量，还得到一系列大于电网基波频率的分量，这部份电量称为谐波。

谐波次数：谐波频率与基波频率的比值（n=fn/f1）。

正序性谐波：谐波次数为h=3k+1(k∈z),即1、4、7、10等次谐波称为正序性谐波。

负序性谐波：谐波次数为h=3k+2(k∈z),即2、5、8、11等次谐波称为负序性谐波。

零序性谐波：谐波次数为h=3k+3(k∈z),即3、6、9、12等次谐波称为零序性谐波。

公共连接点：用户接入公用电网的连接处。

谐波测量点：对电网和用户的谐波进行测量之处。

谐波含量：从周期性交流量中减去基波分量后所得的量。

谐波源：向公用电网注入谐波电流或在公用电网中产生谐波电压的电器设备。

第三章谐波源的分类作为谐波源，非线性设备可以被划分为如下几类：1、传统非线性设备，包括变压器以及电弧炉等。

关于 10kV电力系统谐波及其综合治理的探讨摘要：在电力工业快速发展下，10kV电力系统及设备呈复杂化、多样化趋势，在运行过程中不可避免会产生谐波，严重污染电力系统，造成供电效率低下、电压畸变等问题，浪费大量电力资源。

基于此，文章对开展10kV电力系统谐波的研究意义进行论述，深入分析电力系统中谐波的危害和污染原因，并提出具体综合治理措施，以期达到消减或解决谐波污染的目的。

关键词：10kV；电力系统；谐波；综合治理；措施10kV电力系统从运行初始便会产生谐波干扰，这是因为电力系统运行过程中，各种调压变频装置及大功率环流设备被使用，产生大量非线性负载，不断加重电力系统中电压波畸形程度，对其他输配电设备造成干扰，导致电流和电压波形失真，不仅会降低其使用寿命，还会浪费大量电能。

因此，需要加大谐波治理研究力度，减少资源浪费，提高电能质量，确保10kV电力系统安全稳定。

1.10kV电力系统谐波研究的意义所谓谐波，也被称为高次谐波，是一个周期电气量的正弦波分量，其频率为基波频率的整数倍，谐波次数为正整数。

我国谐波问题研究始于20世纪八十年代末期，其研究起因为谐波严重影响了电能生产、输送及利用有效率，不仅会引发电力系统局部并联谐振、串联谐振等反应，扩大谐波含量，使得电容器烧毁，还会产生噪音、绝缘老化、继电保护、自动装置动作出错等问题，导致电能计量混乱，损害企业经济效益[1]。

因此，相关人士开始投入研究领域，积极探寻科学、有效且环保的治理技术及措施，以提升电能质量，促进电力行业绿色发展、环保发展、节能发展的目的，具有十分积极的现实意义。

2.10kV电力系统谐波危害及污染原因2.1 谐波危害10kV电力系统谐波危害主要包含以下几点：（1）输电线路损耗增大，谐波电流在运输过程中处理会引发谐波压降外，还会增加输电线路输电功率，在一定情况下还会显著改变电压波形，导致尖峰等问题，大幅缩短电缆绝缘使用寿命，甚至还会导致局部放电问题出现[2]；（2）增加电容器介质损耗，加快电容器绝缘老化速度，缩短其使用寿命；（3）增加变容器损耗，谐波电流在变容器中通过时，其波形特性会额外增加变压器铜损耗，尤其是高次谐波，相关效用会更加明显；（4）影响电力计量准确性，谐波干扰下，常用电力测量仪器会受到影响发生畸变，出现测量数据失真、测量结果不准确等问题，且人工难以识别；（5）影响通讯系统，当电力线路与通信线路平行架设时，谐波会经由磁场耦合干扰通信线路中电压，影响通信系统正常运转；（6）继电保护装置误动作，以数字继电器为例，谐波会产生畸变电压或变电流对其电路系统造成影响，引发跳闸等误动作。

电力谐波实验报告专业班级：学号：姓名：指导老师：20xx年实验二单相并联型晶闸管投切电容器（TSC）一．实验目的1．掌握TSC的系统结构与工作原理2．了解TSC的分组投切控制3．了解TSC投入的暂态过程4．研究TSC投切对系统电压电流及无功功率的影响二．实验设备1．TSC电路2．信号采集电路3．无功负载4．万用表5．导线若干三．实验原理单相TSC的基本结构如图1所示，它由电容器C、双向导通晶闸管(或反并联晶闸管)SW和阻抗值很小的限流电抗器L组成。

限流电抗器的主要作用是限制晶闸管阀由于误操作引起的浪涌电流。

TSC只有两个工作状态，即投入和切除状态。

投入状态下，双向晶闸管(或反并联晶闸管)导通，电容器并入线路中，TSC向系统发出容性无功功率；切除状态下，双向晶闸管(或反并联晶闸管)阻断，TSC 支路不起作用，不输出无功功率。

图1单相TSC 的结构示意图四．实验内容1.实验接线图2 单相TSC无功补偿实验线路图本实验TSC中的交流电容按1：2：4设置，分别为5μF，10μF，20μF。

实验中，可采用DSP自动控制和手动的方式实现三组TSC的分组投切。

2.实验步骤在实验台断电状态下依次挂上所需的实验电路，按实验线路图搭接好必要的连线。

检查无误之后方可给实验台通电，开始实验。

图3单相TSC 无功补偿实验首先将TSC 投切方式选择为手动，并将该方式下所有投切开关均置于断开状态下。

转动负载电感Lf 的调节旋钮，改变电感的感性无功，同时在上位机上观察线路电压电流及功率因数的变化趋势并将实验数据记录于表2.1中。

保持负载电阻R 并入线路，转动调节旋钮将负载电感的感性无功分别置于不同的功率因数情况下，手动选择投切的TSC 组数，使得在没有过补的情况下线路的功率因数最佳，并记录下各个阶段的线路电压电流及功率因数并将实验数据分别记录于表1、表2、表3、表4中。

五、结果与分析1.实验数据表1表2线路电压（V ） 线路电流 (A) 有功功率 (W) 无功功率 (V AR) 功率因数3.01=λ 0.96 0.18 0.05 0.17 功率因数4.01=λ 0.96 0.19 0.07 0.17 功率因数5.02=λ 0.960.210.090.17表3表4投切前感性负载功率因数5.02=λ 线路电压 （V ） 线路电流 (A) 有功功率 (W) 无功功率 (V AR) 投入后功率 因数 投入一组电容 0.96 0.21 0.14 0.15 0.65 投入两组电容 0.96 0.27 0.21 0.15 0.80 投入三组电容 0.96 0.360.290.190.882.波形图1）表1中，3.01=λ时的波形图为5.02=λ时的波形图为投切前感性负载功率因数3.01=λ 线路电压 （V ） 线路电流 (A) 有功功率 (W) 无功功率 (V AR) 投入后功率 因数 投入一组电容 0.96 0.21 0.09 0.18 0.50 投入两组电容 0.96 0.25 0.17 0.17 0.73 投入三组电容 0.960.320.250.180.82投切前感性负载功率因数4.02=λ 线路电压 （V ） 线路电流 (A) 有功功率 (W) 无功功率 (V AR) 投入后功率 因数 投入一组电容 0.96 0.21 0.11 0.17 0.57 投入两组电容 0.96 0.26 0.19 0.16 0.26 投入三组电容0.960.33 0.160.270.852）表2中，投切一组电容波形图为投切两组电容波形图为投切三组电容波形图为3）表3中，投切一组电容波形图为投切两组电容波形图为投切三组电容波形图为六．思考题1．TSC的分组投切有什么不足之处？①当有两组以上的电容器同时工作时，在不同组的电容器之间，晶闸管导通瞬间会产生很大的冲击电流。
