无油衬套的正确使用方法
无油衬套，又称自润滑轴承，是一种具有金属轴承特点和无油润滑轴承特点的新颖润滑轴承。

它由金属基本承受载荷，特殊配方的固体润滑材料实现气润滑作用，具有承载能力强、耐冲击、耐高温、自润滑能力强等特点。

无油衬套适用于重载、低速、往复或摆动等难以润滑和形成油膜的场合，也不怕水冲和其他酸液的侵蚀和冲刷。

以下是无油衬套的正确使用方法：
1. 选择合适规格的无油衬套：根据轴承孔的尺寸、承受力矩和运行条件等因素，选择合适规格的无油衬套。

无油衬套主要有直柱型、带肩型和法兰型等不同类型。

2. 安装无油衬套：在安装过程中，应采用持续性压力缓慢压入，避免使用钝器强行敲入，以免造成无油衬套变形。

确保无油衬套与轴、底板的平行度，可通过调整轴固定孔位置的加工精度来实现。

3. 固定无油衬套：根据运行条件，采用适当的固定方式固定无油衬套，例如螺纹固定、卡簧固定等。

确保无油衬套在运行过程中稳定可靠。

4. 配合使用：无油衬套可与各种机械部件配合使用，如轴、齿轮、传动部件等。

在安装过程中，注意保持各部件的同心度，以减少运行过程中的磨损。

5. 维护保养：无油衬套在使用过程中，无需额外加油或润滑剂，但需定期检查运行状况，如发现磨损、划痕等问题，应及时更换或修复。

6. 选择合适的材料：根据工作环境的不同，选择适合的无油衬套材料。

例如，在腐蚀性环境下，可选择高力黄铜或其他耐腐蚀材料制作的无油衬套。

总之，在使用无油衬套时，要确保其与相关部件的匹配度，采用正确的安装方法，保持运行过程中的稳定性，定期检查和维护，以充分发挥无油衬套的优势。

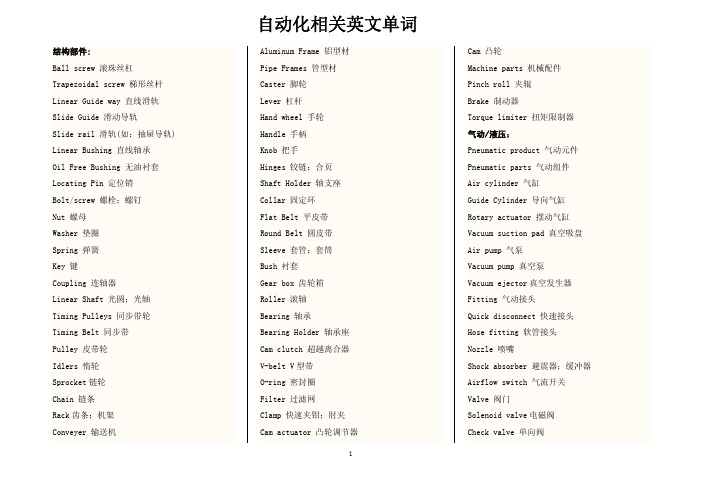

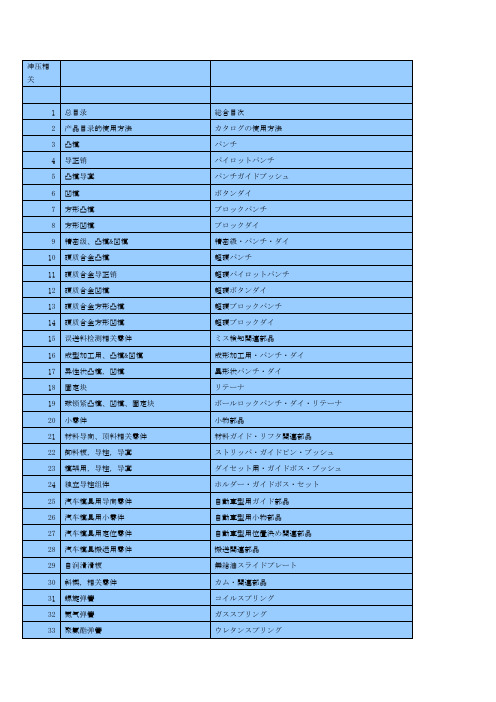

结构部件:Ball screw 滚珠丝杠 Trapezoidal screw 梯形丝杆 Linear Guide way 直线滑轨 Slide Guide 滑动导轨Slide rail 滑轨(如：抽屉导轨) Linear Bushing 直线轴承Oil Free Bushing 无油衬套 Locating Pin 定位销Bolt/screw 螺栓；螺钉Nut 螺母Washer 垫圈Spring 弹簧Key 键Coupling 连轴器Linear Shaft 光圆；光轴 Timing Pulleys 同步带轮 Timing Belt 同步带Pulley 皮带轮Idlers 惰轮Sprocket链轮Chain 链条Rack齿条；机架Conveyer 输送机Aluminum Frame 铝型材Pipe Frames 管型材Caster 脚轮Lever 杠杆Hand wheel 手轮Handle 手柄Knob 把手Hinges 铰链；合页Shaft Holder 轴支座Collar 固定环Flat Belt 平皮带Round Belt 圆皮带Sleeve 套管；套筒Bush 衬套Gear box 齿轮箱Roller 滚轴Bearing 轴承Bearing Holder 轴承座Cam clutch 超越离合器V-belt V型带O-ring 密封圈Filter 过滤网Clamp 快速夹钳；肘夹Cam actuator 凸轮调节器Cam 凸轮Machine parts 机械配件Pinch roll 夹辊Brake 制动器Torque limiter 扭矩限制器气动/液压：Pneumatic product 气动元件Pneumatic parts 气动组件Air cylinder 气缸Guide Cylinder 导向气缸Rotary actuator 摆动气缸Vacuum suction pad 真空吸盘Air pump 气泵Vacuum pump 真空泵Vacuum ejector真空发生器Fitting 气动接头Quick disconnect 快速接头Hose fitting 软管接头Nozzle 喷嘴Shock absorber 避震器；缓冲器Airflow switch 气流开关Valve 阀门Solenoid valve电磁阀Check valve 单向阀自动化相关英文单词Bronze Ball Valve 铜球阀 Hydraulic valve 液压阀 Butterfly valve 蝶形阀 Pressure reducing 减压阀 Pressure gauge 压力表Flow switch 流量开关Level controller 液位控制器 Level transmitter 液面传感器 电气控制：Socket 插座Lamp 指示灯Cable 电缆Counter计数器Timer 计时器Sensor 传感器Relay 继电器Transducer 传感器Breaker 断路器Contactor 接触器Terminal 端子台Power module 电源模块 Transformer 变压器Power supply 电源Switch 开关 Push button 按钮开关Fuse 保险丝Solenoid 螺线管Adjustable resistor 可调电阻Encoder 编码器；译码器Frequency inverter 变频器Time delay relay 延时继电器Control board 控制电路板I/O module I/O模块Pressure switch 压力开关Proximity sensor 近距离传感器Proximity Switch 接近开关Micro switch 微动开关PLC 可编程控制器Thermo state 恒温器；恒温装置Thermo couple 热电偶；温度计Temperature controller 温控仪Motor马达；电机Servo Motor 伺服电机Step Motor 步进电机DC Motor 直流电机Brushless Motor 无刷电机Gear Motor 减速电机Variable speed motor 调速马达Linear Motor 直线电机；线性电机Planar Motor 平面电机Explosion-proof Motor 防爆马达AC motor driver 交流电机驱动器Motor speed controller 马达调速器其他：Vision system 视觉系统AOI 自动光学检验Photo sensor 光传感器；光敏组件Photo switch 光电开关Safe light curtain 安全光幕OFS 光纤传感器Optical fiber 光纤Light sources 光源Ring lights 环形光源Positioning control位置控制；定位控制Ultrasonic cleaning machine 超声波清洗机Ultrasonic sensor 超声波传感器Auto feeding system 自动进给系统。

⽆油衬套的简介
⽆油衬套⽆油衬套通过设计可以实现⾃润滑，⼯作平稳、可靠、⽆噪声。

在液体润滑条件下，滑动表⾯被润滑油分开⽽不发⽣直接接触，还可以⼤⼤减⼩摩擦损
失和表⾯磨损，油膜还具有⼀定的吸振能⼒。

图为云点⼯业科技的⽆油衬套产品衬套也可以是滑动轴承（俗称“⽡”，“轴套”）的⼀种别称，不同
的材料作衬套，其尺⼨、适宜⼯作环境和承压能⼒不同；与滚珠轴承不同它是利⽤不同材料之间的滑动摩擦系数不同的原理，选⽤合理的材料，在保
证轴与⽀承⾯之间的承载⼒的情况下，减少之间的摩擦⼒⽆油衬套是铜套的改良,在设计的时候,如果轻载荷会选择⽆油衬套。

⽆油轴承⼀般都是在
低载荷低速1000转以下⽤。

现在多数的⽆油衬套是钢板,中间烧结球形青铜粉,表⾯喷涂些其他的物质,如聚四氟⼄烯(PTFE)和铅的混合
物。

摩擦系数⼩、耐磨搞腐蚀性好和⽆油润滑的特点。

多⽤于各种机械的滑动部位,如印刷机、纺织机、健⾝器液压搬运车。

有些轴套是经过特殊⼯
艺处理,可以承受⾼速的运动,但是不能承受重载荷。

云点⼯业的⽆油衬套的产品特点是：★维护频率低；★⽆油衬套⽐滚动轴承更能承受重载；★
在⾼温和低温的苛刻温度环境下也可以使⽤；★与滚动轴承相⽐，衬套厚度更薄，节省空间；★可⽤于直线运动和旋转运动；。

导向轴介绍应用及行业情况何谓导向轴？在直线运动过程祝，其主要功能是导向作用。

一、导向轴的精度分类导向轴根据其精度主要分为：普通级和精密级两类：普通级和精密级的区别在于螺纹及端面和基准面的垂直度的区别；所采取的加工设备和测量设备都有区别。

垂直度：是位置公差，用符号⊥表示。

定义：当理论正确角度相对于基准面90度产生的公差百分比，称为垂直度公差。

零件表面的实际形状对其理想位置所允许的变量。

导向轴根据用途可分为直线运动用途的线性导向轴、旋转用途的转轴、支柱用途的棒材。

1.用于直线运动用途的轴如下图，常搭配直线轴承、导向轴支座、无油衬套等一起使用。

使用线性导向轴与直线轴承配合构成直线运动机构与直线轴承配合使用时可使用ｇ6・ｈ8・ｈ5公差的热处理导向轴。

与无油衬套配合使用时可使用ｆ8公差的未热处理导向轴。

2.用于旋转用途的轴如下图，主要搭配轴承。

同步带轮、联轴器等适用于。

3.在导向轴作为支柱时如下图，主要搭配支柱固定夹、底座、固定环。

1.用于垂直方向上的轻载，短距离，低频率，低速度的导向。

2.用于水平方向的高速，长距离，重负载的高频运动。

推荐用途：轻载-在垂直方向上使用且适合轻载-滑动距离、频率、速度较小-低成本设计对应材质：GB:45、JIS:S45C 硬度：HEC55~表面处理：镀硬铬、镀层硬度HV750`镀层厚度1u 以上外径：Φ3~Φ50长度：L20~L2000圆度：0.012~0.020直线度：L ≤1000.02以下L ≧100(L/100)*0.02以下推荐用途：重载.耐久用途-在水平方向上使用且适合重载-滑动距离、频率、速度较大对应材质：GB:GCr15、GB:9Cr18、JIS:SUJ2、JIS:SUS440C 硬度：HRC58~、HRC56~表面处理：镀硬铬/无表面处理镀层硬度HV750、镀层厚外径：Φ3~Φ50长度：L20~L2000圆度：0.004~0.007直线度：L ≤1000.01以下L ≧100(L/100)*0.01以下3.使用ｆ8公差的未热处理导向轴与无油衬套配合使用，表面镀硬铬适合面接触的滑动。

无油衬套的介绍及使用无油衬套：又称为自润滑轴承，是一种兼有金属轴承特点和无油润滑轴承特点的新颖润滑轴承，由金属基本承受载荷，特殊配方的固体润滑材料气润滑作用，呀酒瓯承载能力强高、耐冲击、耐高温、自润滑能力强等特点，特别适用于重在，低速，往复或摆动等难以润滑和形成油膜的场合，也不怕水冲和其他酸液的侵蚀和冲刷。

无油衬套的主要材质：一、高力黄铜：高力黄铜应用非常广泛，经铸造制作成轴瓦和衬套，国内现在主要以高力黄铜为基体制作的固体润滑无油轴承（简称无油轴承），是采用高力高强度黄铜为基体，并径向嵌入排列有序的圆柱状高分子填充物为磨擦材料（一般为石墨、二硫化钼、聚四氟乙烯、机油等润滑剂），其优越性主要在于其使铜合金和非金属减磨材料有了各自互补优点，既具有很高的承载能力，又突破一般轴承依靠油膜油脂润滑的界限，实现了无油润滑，嵌入的固体润滑易形成润滑膜，对其摩擦磨损性能起到了很大的改善作用，稳定可靠性价比高。

高力黄铜无油衬套产品分类：1.直柱型，分为厚壁型、薄壁型，厚壁型厚度4mm，薄壁型：2mm2.带肩型，防脱落带肩型，分为厚壁、薄壁，公差：内E7、外r6。

3.法兰型，分为圆法兰、方法兰、对边法兰，内径公差可选：F7、G6，外径公差只有：h7。

4.法兰引导型，有效的保证反侧的空间。

5.止推型，分为标准型、锥空型、沉空型6.方形无油衬套固定座组件7.垫片、滑板二、锡青铜：以锡为主要合金元素的青铜。

含锡量一般在3～14%之间，主要用于制作弹性元件和耐磨零件。

具有较高的力学性能、减磨性能和耐蚀性，易切削加工，钎焊和焊接性能好，收缩系数小，无磁性。

较高的强度、耐蚀性和优良的铸造性能，长期以来广泛应用于各工业部门中。

锡青铜在电气、电子工业中应用最广、用量最大，占总消费量一半以上。

用于各种电缆和导线，电机和变压器的这种，开关以及印刷线路板在机械和运输车辆制造中，用于制造工业阀门和配件、仪表、滑动轴承、模具、热交换器和泵等。

无油衬套原理
无油衬套是一种特殊的润滑技术，它使用聚合物材料作为衬垫材料，而无需使用传统的油脂或液体润滑剂。

其原理是基于聚合物材料的自润滑性，材料表面形成一层微小的、均匀的润滑膜，使摩擦副的摩擦系数显著降低，从而使其具有良好的耐磨损性能和使用寿命。

无油衬套的优点在于：
1. 不需要润滑油脂，节省了油脂的使用和管理成本。

2. 可降低污染和环境影响，使设备更加清洁和卫生。

3. 能够减少维护和保养费用，延长设备寿命。

4. 具有良好的耐磨损性能和低摩擦系数，使设备运行更加平稳和高效。

5. 可以适用于各种不同的工作条件和环境要求。

总之，无油衬套技术是一种先进的润滑技术，可以为各种工业设备和机械系统提供高效、经济和可靠的润滑解决方案。

直线轴承无油衬套
直线轴承与无油衬套的区别
直线轴衬有两种：一种是普通直线轴承（滚珠直线排列的），直线轴承一般是负公差（常用规格在-0.02以下），配合精度主要看导向杆的加工精度，有u级的，也有普通的-0.03左右的，当然国产的更差；
另一种叫滚珠衬套，滚珠是分散对称排列，配合精度也有松配（间隙或过渡配合）与紧配（预过盈0.005左右），因为是滚动，所以充许过盈，预过盈的常用在大型冲压模的模架外导向，用在行程不大，行程比较固定的场合。

松配的既可走直线也可以走旋转（需要好的润滑）。

无油衬套普通的配合间隙也在0.02左右，一般是走直线，夹具上，模具上导向用的比较多。

在润滑好时有些可以走直线，也可以旋转。

高精度的有间隙0.005的，也是用在小型精密冷冲模具上具多。

线性导轨当然是精度高，但与直线轴承的使用场合不同。

直线轴承的作用直线轴承是机械装置中广泛应用的一种精密部件，用于支撑旋转螺旋运动的机构，使其在运动过程中平稳流畅，同时也承担着传递载荷、减少摩擦等作用。

直线轴承的功能与性能直接影响到机械设备的工作效率和稳定性，因此在机械设计和制造中起着不可替代的重要作用。

一、直线轴承的基本构造直线轴承属于滑动轴承，由轴承套、衬垫和滚动体三部分组成。

其中，轴承套是轴承的支撑部件，一般选取优质的钢材或铜材进行制造，其表面经过一定的处理工艺达到光滑度和硬度的要求。

衬垫则是直线轴承对摩擦系数的调节器，通常选用有机材料或极低摩擦系数的耐蚀材料，用来固定和保护轴承套以及滚动体。

滚动体是直线轴承的重要组成部分，根据不同的结构和转动方式，有采用钢球、滚子或滑块的三种形式。

二、直线轴承的作用1、支撑力和载荷直线轴承作为机械部件中一条直线运动的支撑部件，其最基本的作用就是支撑力和承担载荷。

直线轴承的内部结构设计，可以适当降低轴承间的距离和摩擦力，从而有效地减轻载荷的影响，保证运转时的平稳度和可靠性。

2、减少摩擦直线轴承体现了其作为滑动轴承的优点，具有自润滑、无噪音等特点。

在轴承与轴之间，轴承内部加入了某些润滑剂，使轴承的表面保持良好的润滑状态，在工作过程中摩擦磨损减少，降低能耗。

这种无油润滑的设计方式是直线轴承的一大优点。

3、提高精度直线轴承常用于工作精确的机械系统中，如机床和自动生产线等工业领域。

直线轴承通过优秀的内部结构设计，降低了摩擦系数，保证了轴承间的间隙，提高了工作精度。

基本上滑动摩擦力可以做到十分微小的程度，也因此使得机器的工作精度得到了提升。

4、提高使用寿命通过合理的轴承设计和使用优质的轴承材料，可以有效提高轴承的使用寿命。

轴承材料的好坏、制造工艺的精良与否，都对轴承的寿命产生非常重要的影响，因此在选型和使用过程中，需仔细考虑到这些因素，把握不同的轴承选型以提升轴承的寿命。

三、不同类型轴承的应用场景直线轴承因为其结构的特殊性，其应用场景也是有所不同的。
