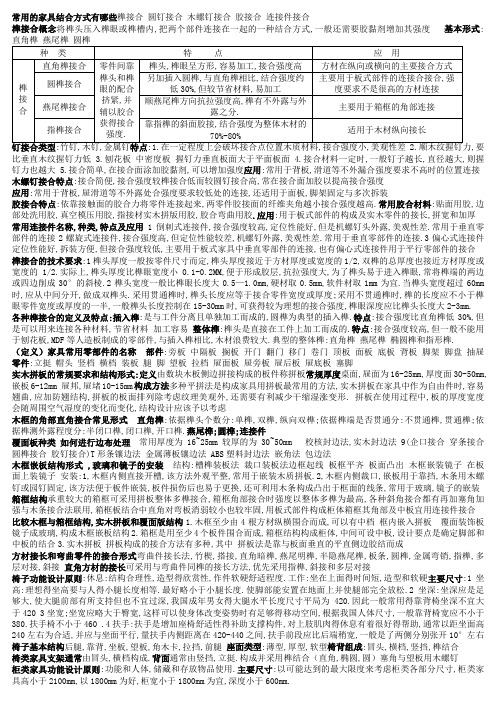

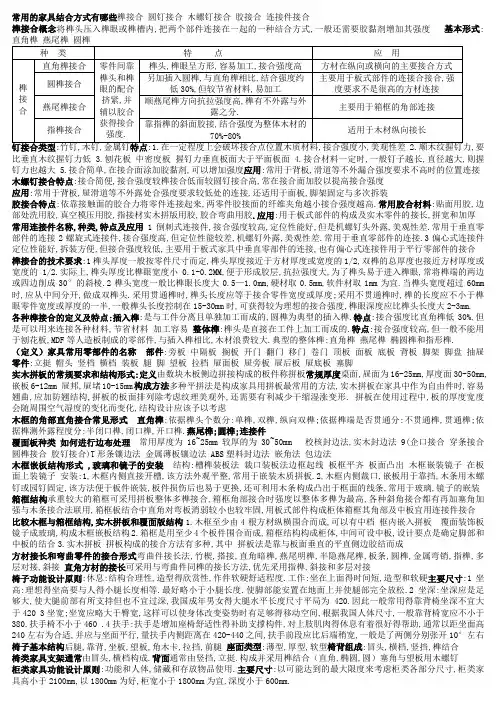

常用的家具结合方式有哪些榫接合圆钉接合木螺钉接合胶接合连接件接合榫接合概念将榫头压入榫眼或榫槽内,把两个部件连接在一起的一种结合方式,一般还需要胶黏剂增加其强度基本形式:,要比垂直木纹握钉力低 3.刨花板中密度板握钉力垂直板面大于平面板面 4.接合材料一定时,一般钉子越长,直径越大,则握钉力也越大 5.接合简单,在接合面涂加胶黏剂,可以增加强度应用:常用于背板,滑道等不外漏合强度要求不高时的位置连接木螺钉接合特点:接合简便,接合强度较榫接合低而较圆钉接合高,常在接合面加胶以提高接合强度应用:常用于背板,屉滑道等不外露处合强度要求较低处的连接,还适用于面板,脚架固定与多次拆装胶接合特点:依靠接触面的胶合力将零件连接起来,两零件胶接面的纤维夹角越小接合强度越高.常用胶合材料:贴面用胶,边部处洗用胶,真空模压用胶,指接材实木拼版用胶,胶合弯曲用胶.应用:用于板式部件的构成及实木零件的接长,拼宽和加厚常用连接件名称,种类,特点及应用1倒刺式连接件,接合强度较高,定位性能好,但是机螺钉头外露,美观性差.常用于垂直零部件的连接2螺旋式连接件,接合强度高,但定位性能较差,机螺钉外露,美观性差.常用于垂直零部件的连接.3偏心式连接件定位性能好,拆装方便,但接合强度较低,主要用于板式家具中垂直零部件的连接,也有偏心式连接件用于平行零部件的接合榫接合的技术要求:1榫头厚度一般按零件尺寸而定,榫头厚度接近于方材厚度或宽度的1/2,双榫的总厚度也接近方材厚度或宽度的1/2.实际上,榫头厚度比榫眼宽度小0.1-0.2MM,便于形成胶层,抗拉强度大,为了榫头易于进入榫眼,常将榫端的两边或四边削成30°的斜棱.2榫头宽度一般比榫眼长度大0.5—1.0mm,硬材取0.5mm,软件材取1mm为宜.当榫头宽度超过60mm 时,应从中间分开,做成双榫头.采用贯通榫时,榫头长度应等于接合零件宽度或厚度;采用不贯通榫时,榫的长度应不小于榫眼零件宽度或厚度的一半,一般榫头长度控制在15-30mm时,可获得较为理想的接合强度,榫眼深度应比榫头长度大2-3mm.各种榫接合的定义及特点:插入榫:是与工件分离且单独加工而成的,圆榫为典型的插入榫.特点:接合强度比直角榫低30%,但是可以用来连接各种材料,节省材料加工容易整体榫:榫头是直接在工件上加工而成的.特点:接合强度较高,但一般不能用于刨花板,MDF等人造板制成的零部件,与插入榫相比,木材浪费较大.典型的整体榫:直角榫燕尾榫椭圆榫和指形榫.（定义）家具常用零部件的名称部件:旁板中隔板搁板开门翻门移门卷门顶板面板底板背板脚架脚盘抽屉零件:立挺帽头竖档横档装板腿脚望板拉档屉面板屉旁板屉后板屉底板塞脚实木拼板的常规要求和结构形式:定义由数块木板侧边拼接构成的板件称拼板常规厚度桌面,屉面为16-25mm,厚度面30-50mm,嵌板6-12mm 屉邦,屉堵10-15mm构成方法多种平拼法是构成家具用拼板最常用的方法,实木拼板在家具中作为自由件时,容易翘曲,应加防翘结构,拼板的板面排列除考虑纹理美观外,还需要有利减少干缩湿涨变形. 拼板在使用过程中,板的厚度宽度会随周围空气湿度的变化而变化,结构设计应该予以考虑木框的角部直角接合常见形式直角榫:依据榫头个数分:单榫,双榫,纵向双榫;依据榫端是否贯通分:不贯通榫,贯通榫;依据榫测外露程度分:半闭口榫,闭口榫,开口榫.燕尾榫;圆榫;连接件覆面板种类如何进行边布处理常用厚度为16~25mm 较厚的为30~50mm 校核封边法,实木封边法9(企口接合穿条接合圆榫接合胶钉接合)T形条镶边法金属薄板镶边法 ABS塑料封边法嵌角法包边法木框嵌板结构形式 ,玻璃和镜子的安装结构:槽榫装板法裁口装板法边框起线板框平齐板面凸出木框嵌装镜子在板面上装镜子安装:1,木框内侧直接开槽,该方法外观平整,常用于嵌装木质拼板.2,木框内侧裁口,嵌板用于靠挡,木条用木螺钉或园钉固定,该方法便于板件嵌装,板件损伤后也易于更换,还可利用木条构成凸出于框面的线条,常用于玻璃,镜子的嵌装箱框结构承重较大的箱框可采用拼板整体多榫接合,箱框角部接合时强度以整体多榫为最高,各种斜角接合都有再加塞角加强与木条接合法联用,箱框板结合中直角对弯板消弱较小也较牢固,用板式部件构成柜体箱框其角部及中板宜用连接件接合比较木框与箱框结构,实木拼板和覆面版结构1.木框至少由4根方材纵横围合而成,可以有中档框内嵌入拼板覆面装饰板镜子成玻璃,构成木框嵌板结构2.箱框是用至少4个板件围合而成,箱框结构构成柜体,中间可设中板,设计要点是确定脚部和中板的结合3.实木拼板拼板构成的接合方法有多种,其中拼板法是靠与板面垂直的平直侧边胶结而成方材接长和弯曲零件的接合形式弯曲件接长法,竹楔,搭接,直角暗榫,燕尾明榫,半隐燕尾榫,板条,圆榫,金属弯销,指榫,多层对接,斜接直角方材的接长可采用与弯曲件同榫的接长方法,优先采用指榫,斜接和多层对接椅子功能设计原则:休息:结构合理性,造型得欣赏性,作件软硬舒适程度.工作:坐在上面得时间短,造型和软硬主要尺寸:1坐高:理想得坐高要与人得小腿长度相等.最好略小于小腿长度.使脚部能安置在地面上并使腿部完全放松.2坐深:坐深应是足够大,使大腿前部有所支持但也不宜过深,我国成年男女得大腿水平长度尺寸平局为420.因此一般常用得靠背椅坐深不宜大于420 3坐宽;坐宽应略大于臀宽,这样可以使身体改变姿势时有足够得移动空间,根据我国人体尺寸,一般靠背椅宽应不小于380.扶手椅不小于460 .4扶手:扶手是增加座椅舒适性得补助支撑构件,对上肢肌肉得休息有着很好得帮助,通常以距坐面高240左右为合适,并应与坐面平行,量扶手内侧距离在420-440之间,扶手前段应比后端稍宽,一般是了两侧分别张开10°左右椅子基本结构后腿,靠背,坐板,望板,角木卡,拉挡,前腿座面类型:薄型,厚型,软型椅背组成:冒头,横档,竖挡,榫结合椅类家具支架通常由冒头,横档构成.背面通常由竖挡,立挺.构成并采用榫结合（直角,椭圆,圆）塞角与望板用木螺钉柜类家具功能设计原则:功能和人体,储藏和存放物品使用.主要尺寸:以可能达到的最大限度来考虑柜类各部分尺寸,柜类家具高小于2100mm,以1800mm为好,柜宽小于1800mm为宜,深度小于600mm.连接件选择的原则及使用结构,强度,安装难易程度,成本,外观,材料利用（图3·19）门与旁板暗铰链接合全盖外开门,半盖外开门,内开门暗铰链种类暗铰链用于门与旁板连接时,根据门与旁板的位置分为三种主要形式:直臂,小曲臂,大曲臂.搁板有几种安装方法固定搁板,直角多榫,槽榫,圆榫和连接件,活动搁板:不易变形的实心覆面板.移门和翻门的特点和装配翻门:特点:翻板门宜用于宽度远大于高度的门扇,分为上翻和下翻两种.下翻门可兼作临时台面.下翻门容易定位,上翻门绝大多数用在高位.装配:1兼作台面用的翻板门最好在打开后与门里搁板同处于一个水平面,以获得宽阔的工作平面,应采用翻板门头铰和拉杆门头铰,并设计合理的板边型面.2只作门扇用的翻板门,除用门头铰外,对开启后板面齐平无要求,亦可用其他铰链3除有支承和功能的开铰链外,一般铰链还需要与拉杆连用,以支承翻下门扇的负荷4翻板门上应设有门夹,限位档块移门:移门开启不占据柜前空间,每次开启只能敞开柜橱的一半,适合于宽内空门较小的空间.一般来说,移门需设计双扇,双轨,能相错打开(如果不用特殊的滑轨,每扇移门的宽高比以1:1左右为宜,细高移门推拉时不稳)卷门的安装和制作方法门扇用木条涂胶钉在抹布尼龙布或原帆布等织物上制作,柜体上的导向槽.木条两端加工成8MM厚的单扇榫,以便入槽,柜体上设导向槽,槽宽比榫厚1-1.5MM.两槽间距比榫间距大3MM,导向槽转弯部分的曲率半径不小于100MM.卷门前边弯曲处.通常需要设板或木条遮蔽.32MM系统设计原理 32MM系统是以32MM为基本模数,主要应用于板式家具的一种特定的家具结构系统.设计原理（1）孔距为32.（2）钻孔直径为5.（3）板面侧边到第一排排空中心距为37.（4）平行的排孔中心距应为32（5）当版面上下端面于排孔第一个孔和最后一个孔的距离相同时,更能体现粗话32系统的优点.（6）当版面的前边和后边到排孔的距离都是37时,同样更能体现此系统的优点.旁板宽度优选系列:B=K1+N×32+K2 系列1.K1=K2=37 系列2.K1=K2=28 N≥5（图3·26 3·27 3·28 3·29）对开门铰链的数量要求门的高度不超过900, 2个；900-1600,3个;1600-2000,4个;2000-2400,5个.边部铰链与边至少90mm （此为19mm刨花板）（图3·32）脚架结构柜体底脚分为四种:亮脚,包脚,旁板落地脚和装脚.亮脚轻快,包脚稳重,旁板落地脚简朴1亮脚由四脚构成,脚间常加望板连接,脚与望板用暗榫结合.2包脚的两个前脚需要用箱柜斜角接合,以保证美观,后角不外露,可用箱柜直角接合以提高强度,四角内用塞角加固.3旁板落地式柜脚在两脚间可加望板连接,可在靠脚处加塞角提高强度与美观性.望板塞角都需要略为凹进,旁板落地处需要加垫或底边的中部上凹.家具结构设计中开门的设计要点1开门类型分外开门和内开门.外开门包括全盖外开门和半盖外开门双扇内开门中缝可靠紧,也可另设掩线封闭.2铰链种类的选用,要考虑美观和成本,还需要考虑门扇的度和开启后的位置.应不妨碍各门和抽屉的开启.3除长铰链和门头铰外其他铰链每扇门一般要用两个以上的铰链.4双开门中间接缝可取多种形式,接缝设计应使面对柜体右侧门先开5对于内开门,门扇与门洞的间隙要适应,既要开关顺畅又要严密6使用无锁紧功能的铰链,门扇里应设置门夹或门后可设置定位挡块,自动锁住门扇中隔板可代行定位功能.7门扇远离铰链变的外面设拉手,位置设在门扇中部或略偏上.符合人体的活动尺寸.8按需要设插销和锁,所没在门扇中部或偏门按功能分柜门可分为哪几种开门,移门,翻板门和卷门桌类家具功能设计原则:功能要求是第一要素,舒适,方便以及节约空间为最高原则,满足功能的前提下,必须同时考虑桌类和椅类,凳之间的关系,要考虑到其他家具或室内陈设等方面的协调.主要尺寸:茶几 650*460*580 600*420*550 560*400*500 长茶几1400*550*500 1200*500*450 1000*450*450 书桌650~1300*600~850*760~800 办公桌二屉桌800~1250*550~650*750~780 小办公桌 1000~1300*750~900*780~800 餐桌面650~1500支架的结构形式框架式:主要由支撑腿,望板,拉挡组成板架式:由旁板直接支撑桌面的一种形式抽屉结构:屉面,屉帮,屉堵形成箱框结构,在屉邦,屉面下部里侧开槽插入屉底构成安装:前角可采用半隐燕尾榫（嵌装抽屉）或直角多榫（盖旁抽屉）;后角采用直角多榫;底板从屉堵下插入沟槽中.抽屉面与屉邦的连接可用圆榫;也可以用圆榫定位,偏心连接件紧固抽屉材料饰面刨花板,中密度纤维板,细木工板尺寸要求实木抽屉的抽屉面厚16~20mm,抽屉堵,抽屉邦12~16mm床类家具功能设计原则及主要尺寸的确定床是支撑人体睡眠的家具,在设计上不仅要满足人们使用要求,还要考虑与室内环境的协调尺寸:单大:2000 1050 450 中:1900 900 420 小:1850 850 420 （床头高650~950）双大:2000 1500 450 中:1900 1350 420 小:1850 1200 420 （床头高760~950）床头的结构形式实木框架床头,实木嵌板床头,平板式床头（人造板或实木拼版）,软包,箱体式床头与床挺得连接方式螺栓连接,螺钉连接,专用卡件床的分类1按功能分:单人床,双人床,双层床和沙发床等形式2按构成分:固定式,折叠式,组合式,重叠式,伸长式,收藏式等六种形式床挺的结构形式实木,实木包厢板,金属型材,箱体床板的结构形式实木板床板,人造板床板,实木排骨架床板。
一、家具的含义（又称家私）1、广义：指人类维持正常生活，从事生产实践和开展社会活动所必不可少的一切器具。
2、狭义：指在生活工作和社会实践交往中供人们坐卧、支撑、存储物品的一类器具与设备。
二、家具的构成要素基本要素：材料、结构、外观形式及功能（1）木材：家具用材的技术条件：a 重量适中，材质结构细致，材色悦目，纹理美观；b 弯曲性能良好；c 胀缩性和翘曲变形性小；d 易于加工，切削性能良好；e 着色、胶接、油漆性能良好适宜树种：家具外部用材：水曲柳、榆木、桦木、色木、柞木、麻栎、黄波萝、紫檀、柚木、柳桉、榉木家具内部用材：红松、本松、椴木、衫木等。
锯材：是家具业应用最广泛的传统材料按其宽厚比，可分为板材和方材三、刨花板的优点：a 平面上各方向性质较为一致，结构较均匀；b 可加工成较大幅面的板材，按用途选择所需厚度规格，使用时厚度上不加工；（常用厚度6，8，10，13，16，19，22，25，）c 不需干燥可以直接使用； d便于实现生产自动化、连续化。
缺点：a 容积重大； b 刨花板边缘暴露在空气中容易吸湿，而使边部刨花脱落、影响质量；c 握钉力差；d 不能进行家具中的榫结合方式。
四、空心板（覆面空心板）：空心的部件 ,其内部是由木板条、刨花板条组合而成，在板的两面胶贴薄木、纤维板、胶合板等形成。
填充材料：用单板条或胶合板条组合而成的方格形、瓦楞形、波浪状的或六角形的、纸制的蜂窝状板芯。
特点：重量轻、正反面都很美观、有一定硬度。
应用：桌面板、床板、柜类家具的门板、旁板等。
五、竹材：竹材的一般特性：质地坚硬，具有很高的力学强度，抗压、抗拉性能都比木材要好。
富有韧性和弹性，抗弯能力强。
缺乏刚性。
竹材在高温下质地变软，在外力作用下极易弯曲成各种弧线。
急骤降温，可以使弯曲变形定形。
这一特性，是形成竹家具的基本构造形式和造型特征的重要方法。
竹材的选用：骨架用：圆径为30mm左右编织用：之地坚韧、柔软，竹壁较薄，竹节较长的中径竹材。

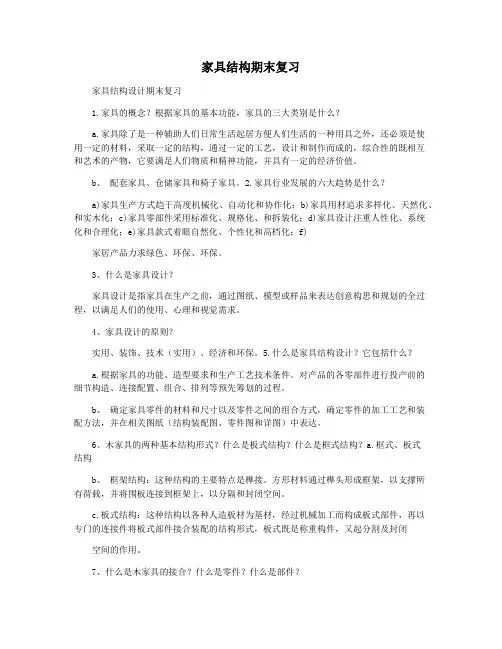

家具结构期末复习家具结构设计期末复习1.家具的概念？根据家具的基本功能，家具的三大类别是什么？a.家具除了是一种辅助人们日常生活起居方便人们生活的一种用具之外，还必须是使用一定的材料，采取一定的结构，通过一定的工艺，设计和制作而成的，综合性的既相互和艺术的产物，它要满足人们物质和精神功能，并具有一定的经济价值。
b、配套家具、仓储家具和椅子家具。
2.家具行业发展的六大趋势是什么？a)家具生产方式趋于高度机械化、自动化和协作化；b)家具用材追求多样化、天然化、和实木化；c)家具零部件采用标准化、规格化、和拆装化；d)家具设计注重人性化、系统化和合理化；e)家具款式着眼自然化、个性化和高档化；f)家居产品力求绿色、环保、环保。
3、什么是家具设计？家具设计是指家具在生产之前，通过图纸、模型或样品来表达创意构思和规划的全过程，以满足人们的使用、心理和视觉需求。
4、家具设计的原则？实用、装饰、技术（实用）、经济和环保。
5.什么是家具结构设计？它包括什么？a.根据家具的功能、造型要求和生产工艺技术条件。
对产品的各零部件进行投产前的细节构造、连接配置、组合、排列等预先筹划的过程。
b、确定家具零件的材料和尺寸以及零件之间的组合方式，确定零件的加工工艺和装配方法，并在相关图纸（结构装配图、零件图和详图）中表达。
6、木家具的两种基本结构形式？什么是板式结构？什么是框式结构？a.框式、板式结构b、框架结构：这种结构的主要特点是榫接。
方形材料通过榫头形成框架，以支撑所有荷载，并将围板连接到框架上，以分隔和封闭空间。
c.板式结构：这种结构以各种人造板材为基材，经过机械加工而构成板式部件，再以专门的连接件将板式部件接合装配的结构形式，板式既是称重构件，又起分割及封闭空间的作用。
7、什么是木家具的接合？什么是零件？什么是部件？a、木制家具零件之间（零件之间、零件和组件之间、组件之间）的连接称为木制家具的接头。
b.零件：木制品的最基本组成部分，经加工后没有组装成部件或成品的的最小单位。
家具设计知识点总结一、家具设计的概念和特点家具设计是指根据人们的生活习惯和生活环境以及材料、工艺等因素，设计出满足人们居住、工作等各种需求的家具产品。
家具设计作为一种综合性的设计活动，其特点主要包括以下几个方面：1.功能性：家具设计的首要目的是满足人们的生活需要，因此家具产品的功能性是其设计的首要考虑因素。
家具应该能够为人们提供舒适的空间和便利的生活条件。
2.美观性：家具是家居空间的重要组成部分，其外观设计应该具有一定的美学价值，能够满足人们对美的追求。
3.实用性：家具设计应该考虑到人们的使用习惯和实际生活需求，设计出能够满足人们实际使用需求的家具产品。
4.材料和工艺：家具设计需要考虑到材料和工艺的选择，要求在满足功能和美观的前提下，能够选择合适的材料和工艺进行制作。
5.人性化：家具设计应该考虑到人的身体工程学和心理需求，能够为人们提供舒适的使用体验。
二、家具设计的基本原则1.功能性原则：家具设计的首要目的是满足人们的生活需要，因此家具产品的设计应该以功能性为出发点，满足人们的实际生活需求。
2.美学原则：家具设计必须具备一定的美学价值，注重家具的外观设计和艺术性，能够满足人们对美的追求。
3.结构性原则：家具设计必须考虑到其结构的合理性和稳定性，要求家具的结构设计符合力学原理，能够满足家具产品的使用要求。
4.材料与工艺原则：家具设计需要考虑到材料和工艺的选择，要求在满足功能和美观的前提下，能够选择合适的材料和工艺进行制作。
5.人体工程学原则：家具设计应该考虑到人的身体工程学和心理需求，设计出符合人体工程学和心理需求的家具产品。
6.环保原则：家具设计应该注重环保性，选择环保材料和工艺制作家具产品，减少对环境的污染。
三、家具设计的创新与发展1.创新是家具设计的动力源泉，家具设计需要不断的进行创新，推陈出新，引领潮流，满足人们日益增长的生活需求。
2.随着科技的发展，家具设计也在不断的融合科技元素，使家具产品更加智能化、便捷化，满足人们的高品质生活需求。

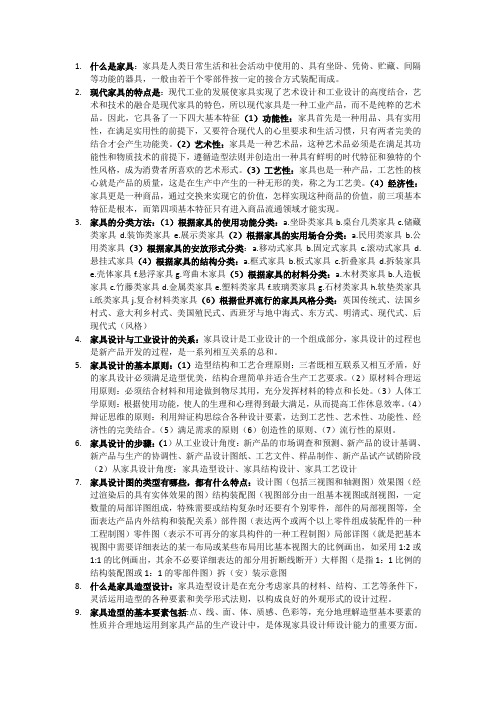

1.什么是家具：家具是人类日常生活和社会活动中使用的、具有坐卧、凭倚、贮藏、间隔等功能的器具，一般由若干个零部件按一定的接合方式装配而成。
2.现代家具的特点是：现代工业的发展使家具实现了艺术设计和工业设计的高度结合，艺术和技术的融合是现代家具的特色，所以现代家具是一种工业产品，而不是纯粹的艺术品。
因此，它具备了一下四大基本特征（1）功能性：家具首先是一种用品、具有实用性，在满足实用性的前提下，又要符合现代人的心里要求和生活习惯，只有两者完美的结合才会产生功能美。
（2）艺术性：家具是一种艺术品，这种艺术品必须是在满足其功能性和物质技术的前提下，遵循造型法则并创造出一种具有鲜明的时代特征和独特的个性风格，成为消费者所喜欢的艺术形式。
（3）工艺性：家具也是一种产品，工艺性的核心就是产品的质量，这是在生产中产生的一种无形的美，称之为工艺美。
（4）经济性：家具更是一种商品，通过交换来实现它的价值，怎样实现这种商品的价值，前三项基本特征是根本，而第四项基本特征只有进入商品流通领域才能实现。
3.家具的分类方法：（1）根据家具的使用功能分类：a.坐卧类家具b.桌台几类家具c.储藏类家具d.装饰类家具e.展示类家具（2）根据家具的实用场合分类：a.民用类家具b.公用类家具（3）根据家具的安放形式分类：a.移动式家具b.固定式家具c.滚动式家具d.悬挂式家具（4）根据家具的结构分类：a.框式家具b.板式家具c.折叠家具d.拆装家具e.壳体家具f.悬浮家具g.弯曲木家具（5）根据家具的材料分类：a.木材类家具b.人造板家具c.竹藤类家具d.金属类家具e.塑料类家具f.玻璃类家具g.石材类家具h.软垫类家具i.纸类家具j.复合材料类家具（6）根据世界流行的家具风格分类：英国传统式、法国乡村式、意大利乡村式、美国殖民式、西班牙与地中海式、东方式、明清式、现代式、后现代式（风格）4.家具设计与工业设计的关系：家具设计是工业设计的一个组成部分，家具设计的过程也是新产品开发的过程，是一系列相互关系的总和。
绪论1.家具的定义“家具(Furniture)是人类日常生活和社会活动中使用的、具有坐卧、凭倚、贮藏、间隔等功能的器具，一般由若干个零部件按一定的接合方式装配而成。
”(摘自中国大百科全书·轻工卷)2. 家具的特征(1) 功能性：与人们的生活和日常工作密不可分。
是用品，要具有实用性，又要符合现代人们的心理需求和生活习惯。
物质功能—实用性，结构精度，可靠性，方便性，安全性；精神功能—造型，色彩，肌理，装饰等带来的愉悦感。
(2) 艺术性：家具是一种艺术品，在满足功能性和物质技术条件的前提下，创造具有鲜明的时代特征和独特的个性风格，使产品产生艺术美。
家具的外在形式要符合消费者普遍的审美情调。
(3) 工艺性：家具是一种(工业)产品。
满足材料加工技术、工艺和设备要求；属于创造性的过程，新颖的造型和多功能设计的创意，也促进加工工艺和设备的改进。
(4) 经济性：家具是一种商品，通过交换实现其价值。
实现家具的价值，要具备完整的功能性、艺术性和工艺性。
使用的普遍性和社会性，是当时社会物质文明、精神文明的综合体现。
3.家具设计进展(1)设计环境的变化：进入工业化和信息化时代，追求变化、新颖、个性化和回归自然的时代情感；涉及要满足工业化生产和多样化的个性要求。
国际市场和贸易秩序的建立，竞争激烈，也带来巨大的商机；市场定位、品牌效应、知识产权等决定产品设计。
环境和生态效益要求家具的设计与优化、美化、改造环境密切结合。
2) 设计观念的改变鲍豪斯宣言的理念——创造精神和物质合一的、完美的艺术品；功能第一，形式第二，反对一切传统的痕迹和手工业表现，追求功能优势和几何图形的简明。
家具造型和机构的纯粹性，提出家具生产标准化，大批模仿和抄袭。
现代设计理念——家具设计功能的内涵和外延扩展为物质功能和精神功能两大类别的复合体，注重造型设计和以人为本的设计理念，大量应用人体工程学。
色彩运用鲜明，体现个性；材料运用多种材质搭配，体现时尚和现代感；采用现代加工设备进行复杂加工等。

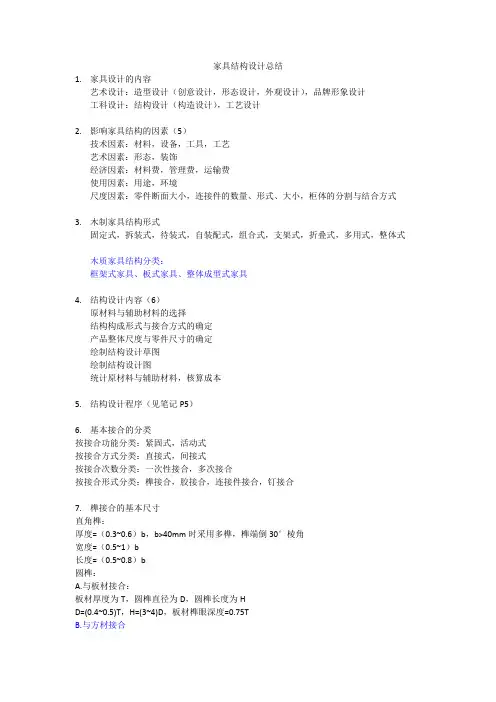

家具结构设计总结1.家具设计的内容艺术设计：造型设计（创意设计，形态设计，外观设计），品牌形象设计工科设计：结构设计（构造设计），工艺设计2.影响家具结构的因素（5）技术因素：材料，设备，工具，工艺艺术因素：形态，装饰经济因素：材料费，管理费，运输费使用因素：用途，环境尺度因素：零件断面大小，连接件的数量、形式、大小，柜体的分割与结合方式3.木制家具结构形式固定式，拆装式，待装式，自装配式，组合式，支架式，折叠式，多用式，整体式木质家具结构分类：框架式家具、板式家具、整体成型式家具4.结构设计内容（6）原材料与辅助材料的选择结构构成形式与接合方式的确定产品整体尺度与零件尺寸的确定绘制结构设计草图绘制结构设计图统计原材料与辅助材料，核算成本5.结构设计程序（见笔记P5）6.基本接合的分类按接合功能分类：紧固式，活动式按接合方式分类：直接式，间接式按接合次数分类：一次性接合，多次接合按接合形式分类：榫接合，胶接合，连接件接合，钉接合7.榫接合的基本尺寸直角榫：厚度=（0.3~0.6）b，b>40mm时采用多榫，榫端倒30°棱角宽度=（0.5~1）b长度=（0.5~0.8）b圆榫：A.与板材接合：板材厚度为T，圆榫直径为D，圆榫长度为HD=(0.4~0.5)T，H=(3~4)D，板材榫眼深度=0.75TB.与方材接合8．五金件接合特点（7）分优点和要求接合牢固可靠；能实现拆装结构，装拆方便；松动时可以直接调紧；装配效率高；无损外观；制造方便，成本低廉；为包装、运输、储存带来方便9胶接合的用途和特点用途：（5）榫接合的增强；短料接长；窄料拼宽；薄料加厚；表面及侧面胶贴装饰材料等特点：（5）便于与其他接合同时使用，增加接合强度；小材大用，劣材优用，优材特用，节约木材；提高木家具的外观质量；防止家具变形；实现其它接合无法实现的接合。
10.框架式家具的特点（8）以实木为基材；主要零部件为框架或木框嵌板结构；框架起承重作用，嵌板起分隔作用；零部件多，加工繁琐；零部件的标准化和互换难度大；需耗用优质木材，材料利用率低；与板式结构相比，实现自动化生产复杂；曲线，曲面型，雕刻零件多。
一、古埃及造型特征:埃及法老，宗教神灵的文化艺术。
家具使用者仅限于统治者，表现君主与贵族等统治阶级生前死后均能享乐的文化艺术。
以对称为原则，比例合理，表现出坚厚、凝重、威严、华贵，装饰手法丰富动人，常采用朝向同一方向的动物腿形做家具腿部造型，如狮爪足，充分显示了人类征服自然界的勇气和信心，体现使用者的权威。
浅浮雕装饰典型家具凳子：最常使用X型折叠凳只有男人可以坐在折叠凳上。
主要采用木材制作，凳面由织物或动物皮制成或编制而成，略下凹四条圆柱型腿成x行交叉，腿下端做成鸭头形式，连接在一横木上，鸭头上用象牙镶嵌成眼睛和鼻孔形状。
黑漆乌木镶象牙方凳椅子: 椅子是财富、权威的象征。
腿部都雕刻成兽腿形式。
宝座床：形式简洁，矩形框架，前腿比后腿高，使床头一段稍高，无床头板，脚端设有踏板。
床窄，不高箱柜二．古西亚家具装饰手法：床，为享乐设计，床很高，床头向内弯曲形成台面供使用者支撑手臂，台面下突出的填充物正好与腰部曲线相吻合。
当时装饰手法，浮雕和镶嵌。
蜗形图案的装饰是十分普遍，家具腿部低端出现的倒松塔形装饰（车木制作技术）。
椅面和床面等铺有带穗饰的垫褥，各种装饰图案尽显出华丽的风采，具有浓重的东方风味。
奴隶主统治的世界，家具尺度较高，座椅有脚踏，华丽的镶嵌，雕饰。
较具特色的的是旋木脚椅的出现。
三，古希腊椅子：克里斯莫斯椅: 主要由妇女使用，线条优美，比例适宜，简洁。
适合人体背部曲线的靠背和向外弯曲的军刀状椅腿构成，座面编制而成，上面放置软垫。
在精神上追求解放的民主倾向。
凳子：地夫罗丝的四条腿凳子，起矩形凳面，用皮革编制而成，使用时上面再放置坐垫。
四条旋木腿支撑，腿间很少用横档。
古希腊家具的造型更多的体现了古希腊人自由民主的生活方式，重视家具的形式美，以优美的线条、适合比例和简洁的形体为特征。
四、古罗马家具主要特征古罗马人虽然征服了希腊，但在文化艺术上却又被希腊人征服。
同时承袭了罗马早期伊特拉利亚文化，并受到埃及文化和东方文化的影响，以后不断地发展。
复习资料：
1、家具结构设计原则有那些？
a.材料性原则
b.稳定性原则
c.工艺性原则
d.装饰性原则
e.环保性原则
2、传统实木家具与现代实木家具有那些区别与联系?
a.从接合方式，现在实木家具采用五金连接件接合结构，或是采用五金连接件与机械加工榫接合混用结构，而传统木家具采用手工加工榫接合结构。
b.从技术要求，传统木家具榫接合一般不用或很少用胶粘剂，即便使用也不是过度依赖，必须根据木材的构造和力学特征，采用合理的榫头榫眼配合，而现在实木家具中，榫接合都使用胶粘剂剂，榫接合的强度是由胶粘剂的胶合力、榫头与榫眼间过盈配合产生的机械力两部分合成的。
c. 生产工艺不同：一个是手工操作为主，一个是以机械加工为主。
d.用材变化：当代家具大量使用人造板材，油漆也人工合成为主，而不仅仅是传统的大漆。
e. 家具结构变化很大：除去极少数红木家具，绝大多少现代家具都或多或少的使用家具五金，整体结构也趋向简单。
f.工业化生产：当代家具部件在大部分工厂实现了标准化生产。
g.家具功能的变化：出现很多过去没有的家具类型，比如说电脑桌、电视柜转椅等。
g.传统木家具的宽幅板件是由多块窄幅实木板拼接而成的，现代实木家具宽幅板件也是由多块窄幅实木拼接而成，但是有所区别，由于胶粘剂技术进步，现在实木板件一般采用指形榫接长的窄幅实木板用平拼的方法胶拼而成。
3、五金件主要分为那三种类型？并说明其用途。
a.装饰五金件
b.结构五金件
c.特殊功能五金件
用途：
装饰五金件一般安装在板式家具的外表面，主要是起装饰与点缀作用。
如拉手与扣手、表面装饰贴件、装饰镶边条、装饰盖帽与盖板等
结构五金件是指连接板式家具骨架结构板件、功能部件的五金件，是板式家具中最关键的五金件。
根据其作用又可分为紧固连接五金件（一字型偏心连接件、直角型偏心连接件、螺钉连接件、背板连接件等）、位置调节五金件（各种搁板支承件、可调高度支架等）、活动连接五金件（门铰链、移动滑门、抽屉滑道等）、吊柜支托五金件（吊件连接件、挂衣棍支座等）。
特殊功能五金件是指具有除装饰与接合以外作用的其他五金件，典型的品种有走线管、穿线盖、贮物架等
4、覆面实心板有那几种类型，并说明其结构。
1).覆面刨花板：利用刨花板为芯材，以单板、薄木板、装饰板、装饰塑料薄膜等为覆面材料，将刨花的两面均赋以平板，以提高强度30%左右，增强美观性及其他性能，但容量与变形较大，握钉力较小。
2)覆面纤维板：一般用中密度纤维板作芯材，覆面材料及技术与覆面刨花板基本相同且自重与变形较小握钉力较大，比覆面刨花板应用广泛。
3)覆面细木工板：芯材由许多有规则排列的小木条拼成，周边可根据零件尺寸要求制成定型跟上下表面均胶粘一层或两层单板。
特点：结构稳定，可以在反向部位开榫打眼，能适应各种结合方式。
4)覆面胶合板：利用多层平板胶压而成，板厚12mm以上，然后在表层贴原木。
使用时，根据部件覆面要求进行锯解，再进行封边即成。
需要的部件对较薄的覆面胶合板锯解部件后，需有其反面的同边上和中间部分再用7~9mm胶合板胶贴成框架以增强框件的稳定性，以便于
其他零件连接。
5、32mm系统的孔可分为哪些径级？
1）第一级孔径为0或3，适用于拧上紧固螺钉
2）第二级孔径为5、8或10，适用于嵌装塞孔螺母（或嵌装件），有倒刺的
3）第三级孔径为15、20、25或30，适用于嵌装备类连接母件
4）第四级孔径为26或35，适用于嵌装暗铰链的铰杯
6、榫结合有那些类型,并说明该类型的特点及应用?
1）根据榫头形状不同，榫接合分为：直角榫接合、燕尾榫接合、圆棒榫接合、梳齿榫接合
2）根据榫头与零件之间是否分离，分为：整体榫和插入榫
直角榫接合：凡是榫肩面与榫颊面互相垂直或基本垂直的都属于直角榫。
其接合牢固可靠，加工难度相对较低，是应用最广的榫接合形式，木家具结构中的各种框架接合都采用直角榫燕尾榫接合：其榫头呈梯形或半圆锥形，端部大而根部小，接合牢固紧密，但加工及装配难度较大，可用于实木家具中箱框类零件的角接合，在高档古家具及一些民间家具中也有应用。
3）圆棒榫接合，为插入榫，形状为圆柱形。
具有简化加工工艺、易于加工和装配、节约材料、适合大批量生产等优点，但接合强度及稳定性相对较差。
在框式结构中园榫可用于框架的连接接合，而在板式结构中常用于板件间的固定接合和定位。
4）梳齿榫接合：又叫指形榫，形状类似于梳齿，主要用于短料接长，如方材和板件接长、曲线零件的拼接等。
7、抽屉结构设计
（参考上次复印资料哈）
挂衣杆承托距边的距离为40-60mm。
32mm系统：一种以模数组合理论为依据，通过模数化、标准化的“接口”来构筑家具的制造系统。
指板件上下、左右两足之间的距离为32mm或32mm的整数倍。
结构设计：在制作产品前，预先规划，确定和选择连接方式、构成形式，并用适当的方法表达出来的全过程。
系统孔：是装配门、抽屉、搁板等所必须的安装孔，主要用，于铰链、抽屉滑道、搁板撑等的安装，系统孔的主轴线分别设在旁边的前后两侧，两侧为基准主轴线。
结构孔：形成柜体框架必不可少的结合孔，位于旁边两端及中间位置，主要用于各种连接件的安装和链接水平结构板（顶板、底板、中搁板）。
框式结构：以榫结合为主要特征，方材通过榫结合构成框架支撑全部荷重，围合板件附设于框架之上用于分隔和密封空间。
板式结构：以各种人造板为基材，经过机械加工而构成板式部件，在以专门的连接件将板式部件结合装配的结构形式，板件既是承重构件又起分隔及密封空间的作用。
固定连接件结构：两零部件间形成紧固结合，结合后两部件间没有相对运动。
家居中多采用这种连接方式，只要有不可拆连接、可拆连接和定位等。
活动链接件结构：两连接部件之间有相对转动或滑动的结构方式，主要有各种铰链、抽屉导轨、滑动门轨等。
实木拼板：采用特定的结合方式将找模板品合成所需幅面的板材，适用于各类家具的门板、台面及椅凳座板等实木部件。
空芯板件：空芯板内部为框架结构，框架中间可用空心结构也可填充各种材料，两边包镶薄板材而成，这类板件结构形状较稳定。
滑动门的尺寸：当们班的宽度和高度相等时，门板的滑动性能最佳。
也就是说，高度与宽度
相等时，门边特别是下滑动门边的滑动是非常轻便的。
对于高度较大的滑动门应采用上滑动导向装置。
榫头长度应顺着木材纤维方向，榫眼开在纵向木纹上。
空心板剪结构种类：山歌空心板、格状空心板、蜂窝空心板。
边部处理方法：图示法、镶边法、包边、封边法。
铰杯在门板上，底座在侧板上。
开门安装要求门能自由旋转90度以上，并不影响柜内抽屉的拉出。
杯状晴铰链按铰臂弯曲程度：直臂、小曲臂、大曲臂，分别在全盖门、半盖门、内嵌门。
榫头厚度：单榫的厚度为方材的0.4-0.5倍之间，当榫头厚度大于25mm时应该改为双榫，当零件断面尺寸大于40mm时采用双榫。
榫头宽度：开口榫与榫眼厚度一致，大于40mm可分为两榫。
闭口榫：0.5-1倍，一般为0.7. 榫头长度：明榫：大于榫眼深度3-5mm，暗榫：大与榫眼宽度或厚度的0.5-0.8倍。
为提高结合强度，一半留2mm胶间隙。
椭圆榫钻头规格：5、6、8、10、12、14、16、20、22mm
实木拼版每块窄版宽度一般不超过200mm，且树种、材质、含水率一致。
常规厚度：桌面、抽屉面16-25mm，厚桌面30-50mm，嵌板6-12mm，屉旁板10-15mm，屉后板15-20mm.
中纤板规格：3、5、9mm（抽屉、衣柜的背板、底板）12（抽屉侧板、背板）15、18（家具面板、侧板）21、25.
外突式层板托规格：层板孔中心距边15.5mm，层板孔规格10乘10.5，侧板孔规格：10乘11.5，侧板孔中心到螺丝纹顶端距离6mm。
32mm主要尺寸标准：
A、以旁板为中心，旁板上的预钻孔包括结构孔和系统孔，两只应分别处在各自的32mm系统网格内，即系统孔之间的距离要保证为32mm的整数倍。
B、旁边孔距中心的距离为37mm。
系统孔的尺寸参数：
A、盖门：旁板侧边到前侧主轴线的距离为37mm或28mm，嵌门：此距离为37或28加门板的厚度。
B、通用的系统孔孔径为5mm，孔深为13，但系统空座位结构孔时孔径通常为5、8、10、15、25mm等。
旁板尺寸设计：
A、宽度：W=2K+32N（k一般取37或28mm，若边距过小则可提出一个32，分搁板一般两边相等）
B、长度：H=S+32N(S 底板厚度)。
