干冰清洗模具

目录一、干冰清洗介绍 (1)二、干冰清洗原理 (1)三、干冰清洗的作用 (2)四、干冰清洗的优点 (2)五、干冰清洗过程 (3)（一）干冰清洗设备 (3)（二）清洗的污垢 (3)（三）作业分解表 (4)六、干冰清洗技术的应用 (4)七、干冰清洗相关案例 (5)干冰清洗技术介绍一、干冰清洗介绍干冰清洗方式已经在全球范围内得到迅猛的发展，清洗系统通过高压空气将干冰清洗机的干冰粒喷射到需要清洗的工作表面，通过专用的喷射清洗机喷射到被清洗物体表面，利用高速运动的固体干冰颗粒的动量变化、升华、熔化等能量转换，使被清洗物体表面的污垢、油污、残留杂质等迅速冷冻，从而凝结、脆化、被剥离，且同时随气流清除。

不会对被清洗物体表面，特别是金属表面造成任何伤害，也不会影响金属表面的光洁度，达到快速、高效、安全、节能的清洗效果。

干冰清洗可用于轧钢机、电机、变压器、模具等油污比较严重的设备。

二、干冰清洗原理干冰清洗过程利用压缩空气作为动力，把干冰颗粒以超音速喷射至被清洗对象表面，利用干冰的超低温性能达到除污目。

1.冲击力。

干冰高速撞击到被清洗表面，撞击动能的散逸和干冰粒子与清洗表面极其快速的热转移造成二氧化碳在瞬间由固态转化为气态。

2.“微爆炸”。

当干冰粒钻进污垢的裂缝后，在几千分之一秒内气化，其体积瞬间膨胀近800倍，从而把污垢带离物件表面。

3.“龟裂”。

不同热膨胀系数的两种不同材料,它们之间的温度差会破坏两种材料间的结合。

干冰颗粒温度极低(-78.5℃)，干冰颗粒冲击处理物表面，使污垢冷冻至脆化及爆裂，产生“龟裂”或热冲击现象，影响粘附污垢的机械性能。

三、干冰清洗的作用1.干燥的清洗过程与蒸汽和高压水清洗不同，干冰清洗对电线，控制元件，开关都没有损伤。

清洗后，设备生锈的可能性与水清洗相比也大大降低。

2.环境安全性CO2是一种无毒的物质，符合美国农业部(USDA)，食品与药物管理局(FDA)，环境保护局(EPA)的安全要求。

专利名称：干冰清洗模具房
专利类型：发明专利
发明人：黄顶强,黄威汉,黄健强,凌远雄,陈学军,李健雄,李成森
申请号：CN201310081178.9
申请日：20130314
公开号：CN104047447A
公开日：
20140917
专利内容由知识产权出版社提供
摘要：本发明公开了一种干冰清洗模具房。

该干冰清洗模具房包括：密封房体，其砖砌在待清理模具四周和顶面，内侧贴有吸声材料；双层玻璃隔声窗，其开设在密封房体侧面；隔双开音吸声门，其开设在密封房体侧面，内侧贴有吸声材料；送风系统，其包括：开设在密封房体一侧的送风口、安装在送风口后端的送风机和送风消声器，以及连通送风消声器与送风机的送风管；排风系统，其包括：开设在密封房体一侧的排风口、安装在排风口后端的排风机和排风消声器，以及连通排风消声器与排风机的排风管。

该干冰清洗模具房制造安装周期短、成本低，且隔音降噪效果好。

申请人：广西玉柴机器股份有限公司
地址：537005 广西壮族自治区玉林市天桥西路88号
国籍：CN
代理机构：北京中誉威圣知识产权代理有限公司
更多信息请下载全文后查看。

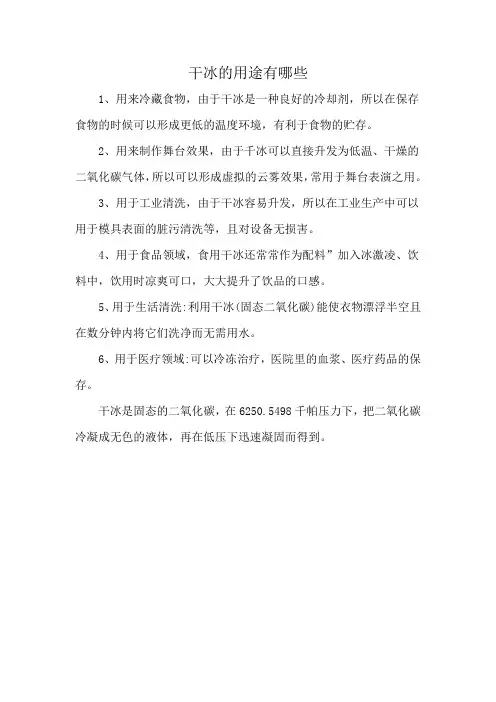

干冰的用途有哪些
1、用来冷藏食物，由于干冰是一种良好的冷却剂，所以在保存食物的时候可以形成更低的温度环境，有利于食物的贮存。

2、用来制作舞台效果，由于千冰可以直接升发为低温、干燥的二氧化碳气体，所以可以形成虚拟的云雾效果，常用于舞台表演之用。

3、用于工业清洗，由于干冰容易升发，所以在工业生产中可以用于模具表面的脏污清洗等，且对设备无损害。

4、用于食品领域，食用干冰还常常作为配料”加入冰激凌、饮料中，饮用时凉爽可口，大大提升了饮品的口感。

5、用于生活清洗:利用干冰(固态二氧化碳)能使衣物漂浮半空且在数分钟内将它们洗净而无需用水。

6、用于医疗领域:可以冷冻治疗，医院里的血浆、医疗药品的保存。

干冰是固态的二氧化碳，在6250.5498千帕压力下，把二氧化碳冷凝成无色的液体，再在低压下迅速凝固而得到。

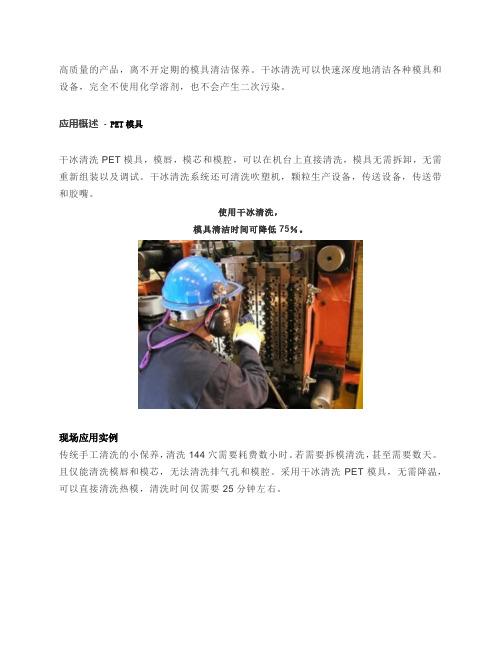

高质量的产品，离不开定期的模具清洁保养。

干冰清洗可以快速深度地清洁各种模具和设备，完全不使用化学溶剂，也不会产生二次污染。

应用概述- PET模具
干冰清洗PET模具，模唇，模芯和模腔，可以在机台上直接清洗，模具无需拆卸，无需重新组装以及调试。

干冰清洗系统还可清洗吹塑机，颗粒生产设备，传送设备，传送带和胶嘴。

使用干冰清洗，
模具清洁时间可降低75％。

现场应用实例
传统手工清洗的小保养，清洗144穴需要耗费数小时。

若需要拆模清洗，甚至需要数天。

且仅能清洗模唇和模芯，无法清洗排气孔和模腔。

采用干冰清洗PET模具，无需降温，可以直接清洗热模，清洗时间仅需要25分钟左右。

采用干冰清洗，模唇、排气孔、模芯和模腔内的污渍都可以快速清除，且对模具不会有任何损伤。

如此可以大大节省清洗时间，减少停机时间，增加产能。

并且清洗效果可以得到极大地改善，提高良品率。

我们都知道，模具污垢的产生会影响到我们正常生产的效率与质量。

为了实现模具使用寿命的x大化，提高模具的可靠性和保证模具制造产品的质量，我们需要对模板和模具组件进行清洗，那么，如何清洗注塑模具污垢呢?具体有哪些方法呢?方法一：纯手工清洗1.工作劳动强度大;2.清洗简单污垢，死角,盲孔,细孔,晒纹无法清洗;3.容易损伤模面。

注：工作劳动强度大;清洗简单污垢，死角,盲孔,细孔,晒纹无法清洗;容易损伤模面。

方法二：激光清洗1.操作简单，但在清洗时必须对模具扫描式的移动，工作人员劳动强度大;2.现只适合清洗对精度要求不高的模具，如：轮胎模具;3.适用于清洗大的平面的模具;4.模具面有卡位，拐角，盲孔时不易洗干净。

方法三：干冰清洗1.适用于清洗大的平面的模具，如发泡模具;2.模具面有卡位，拐角，盲孔时丌易洗干净;3.干冰属于耗材易挥发，储存比较麻烦，清洗时噪音大;4.清洗时必须佩带防护面具，口罩，眼镜等防护工具。

方法四：超声波清洗1.操作简单，工作时不需要人工参不;2.清洗丌彻底，只能清除油污或锈(一般主要用于清洗产品);3.噪音比较大，工作时需要带耳塞。

方法五：电解清洗1.完全清洗模具，模仁上污垢，清洗彻底。

如连接器模具，精密齿轮，汽车配件模具等精密模具。

2.不会损伤模具的本身(包括菱角，咬花纹，镀层等)3.节约人工，模具保养效率提升，降低丌良率。

4.清洗噪音少，操作简单。

小结：电解清洗方法x佳，通过电解超声波结合，彻底清洗模具表面瓦斯气，硫化物，积碳，油，锈等，对模具没有任何损伤。

模具污垢的形成1.模芯表面污垢形成污垢：瓦斯气，硫化物，积炭等塑胶原料在注射过程中，模腔内高温，高压的作用下产生的气体，加上排气槽瞬间排气量跟不上，从而导致模芯表面残留瓦斯气，硫化物，积炭等污垢。

污垢：油污给模芯表面涂抹的润滑油，清洗剂，防锈剂等，清除不干净或迁移到模芯表面，进而污染模芯表面。

污垢：锈斑模具使用、保管过程中遇水，环境湿度等外界条件，导致模具被氧化，从而产生锈斑。

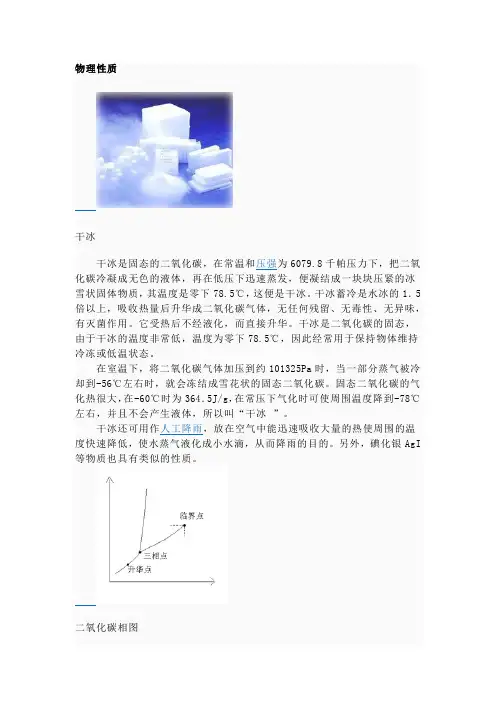

物理性质干冰干冰是固态的二氧化碳，在常温和压强为6079.8千帕压力下，把二氧化碳冷凝成无色的液体，再在低压下迅速蒸发，便凝结成一块块压紧的冰雪状固体物质，其温度是零下78.5℃，这便是干冰。

干冰蓄冷是水冰的1．5倍以上，吸收热量后升华成二氧化碳气体，无任何残留、无毒性、无异味，有灭菌作用。

它受热后不经液化，而直接升华。

干冰是二氧化碳的固态，由于干冰的温度非常低，温度为零下78.5℃，因此经常用于保持物体维持冷冻或低温状态。

在室温下，将二氧化碳气体加压到约101325Pa时，当一部分蒸气被冷却到-56℃左右时，就会冻结成雪花状的固态二氧化碳。

固态二氧化碳的气化热很大，在-60℃时为364．5J/g，在常压下气化时可使周围温度降到-78℃左右，并且不会产生液体，所以叫“干冰”。

干冰还可用作人工降雨，放在空气中能迅速吸收大量的热使周围的温度快速降低，使水蒸气液化成小水滴，从而降雨的目的。

另外，碘化银AgI 等物质也具有类似的性质。

二氧化碳相图分子量 44.01与水的溶解度为 1 ：1密度（固态） 1560kg/m3(-78℃)熔点 -57℃凝固点 -78.5℃三相点-56.6℃ 5.17*10^5帕斯卡临界点31℃ 7.37*10^6帕斯卡性状干冰的分子模型无色无味气体，有酸味。

溶解情况溶于水(体积比1:1)，部分生成碳酸。

液体转化为气体比率 8.726SCF(气体)/LB (液体-17.8℃，压力21kg/cm)液体转化为固体比率 0.46（-17.8℃）0.57（-48℃）编辑本段使用历史有关干冰的历史可以追述到1823年的英国的两位叫法拉第和笛彼的人，他们首次液化了二氧化碳，其后的1834年德国的奇络列成功地制出了固体二氧化碳。

但是当时只是限于研究使用，并没有被普遍使用。

干冰被成功地工业性大量生产是在1925年的美国设立的干冰股份有限公司。

当时将制成的成品命名为干冰，现在已经将它视为普通名词，但其正式的名称叫固体二氧化碳。

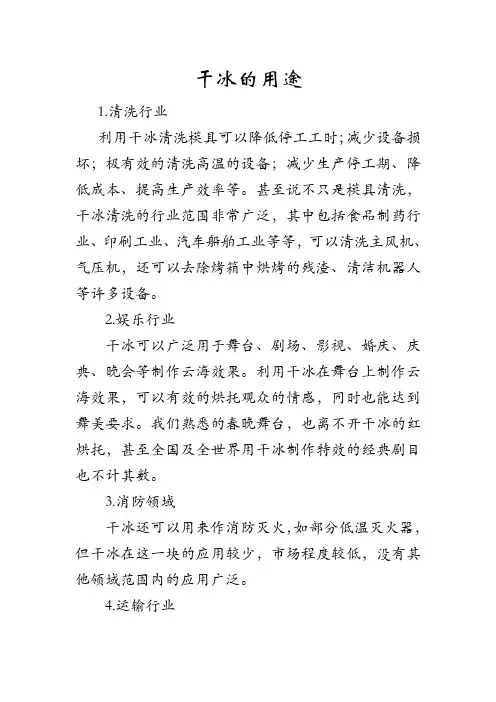

干冰的用途
1.清洗行业
利用干冰清洗模具可以降低停工工时；减少设备损坏；极有效的清洗高温的设备；减少生产停工期、降低成本、提高生产效率等。

甚至说不只是模具清洗，干冰清洗的行业范围非常广泛，其中包括食品制药行业、印刷工业、汽车船舶工业等等，可以清洗主风机、气压机，还可以去除烤箱中烘烤的残渣、清洁机器人等许多设备。

2.娱乐行业
干冰可以广泛用于舞台、剧场、影视、婚庆、庆典、晚会等制作云海效果。

利用干冰在舞台上制作云海效果，可以有效的烘托观众的情感，同时也能达到舞美要求。

我们熟悉的春晚舞台，也离不开干冰的红烘托，甚至全国及全世界用干冰制作特效的经典剧目也不计其数。

3.消防领域
干冰还可以用来作消防灭火，如部分低温灭火器，但干冰在这一块的应用较少，市场程度较低，没有其他领域范围内的应用广泛。

4.运输行业
排球场地设备简单，比赛规则容易掌握。

既可在球场上比赛和训练，亦可以在一般空地上活动，运动量可大可小，适合于不同年龄、不同性别、不同体质、不同训练程度的人。

干冰清洗机检测报告清洗效果好：干冰清洗较手工清洗、化学清洗，玻璃微珠清洗效果要好、时间要短。

与喷砂清洗比较，没有二次清洗和模具磨损问题。

经济效益明显：干冰清洗较传统的化学清洗、玻璃微珠喷砂清洗等方法，成本下降30-50%左右。

据厂家不完全统计，单台清洗机在正常清洗频率（清洗模具量平均值为每周二天、耗干冰100-200kg）情况下，年节约清洗成本15-30万元。

可在线清洗：可使模具在不拆卸的状态下进行直接喷射清洗。

这一点在热芯盒模具清洗时尤其突出，节省了模具降温、拆卸、安装、加热等环节和时间，提高工作效率和大大简化模具清洗工作程序。

同时还节省了能源。

缝隙和隐蔽处清洗：对模具的排气孔（塞）和局部凸凹变化复杂、活块、捌角等处，有无可替代的效果。

干冰清洗对φ0.7mm以上排气单孔（孔深50以上）可直接洗透。

对模具表面无磨损：与手工清洗机喷砂清洗而言，干冰清洗对模具无任何磨损和其它负面影响。

这样对极其昂贵的铸造模具来说，可提高使用寿命近一倍，其带来的效益是可观的。

无二次清洗的需要：对化学清洗而言需进行二次清洗，去除化学清洗剂对模具表面的附着和腐蚀及对砂芯表面带来的负作用。

对喷砂清洗来说，除了严重的磨损之外，还有需二次清洗以去除模具表面浮尘和划伤。

因干冰产品独特的升华作用机理，故而不会留下任何需二次清洗的物质。

在模具经一次喷射清洗完毕后可直接投入使用。

绿色环保清洗：干冰清洗与其它清洗方法比较而言，具有对人体无刺激、无毒害、不烧手。

对环境无污染、无排放限制的优点，其材料系取自化工厂排放废气（CO2）的二次利用，不会增加向大气负面作用，是真正意义上的清洗革命。

这一点，在整个人类愈来愈重视环保和可持续发展的廿一世纪的工业社会，尤为重要。
