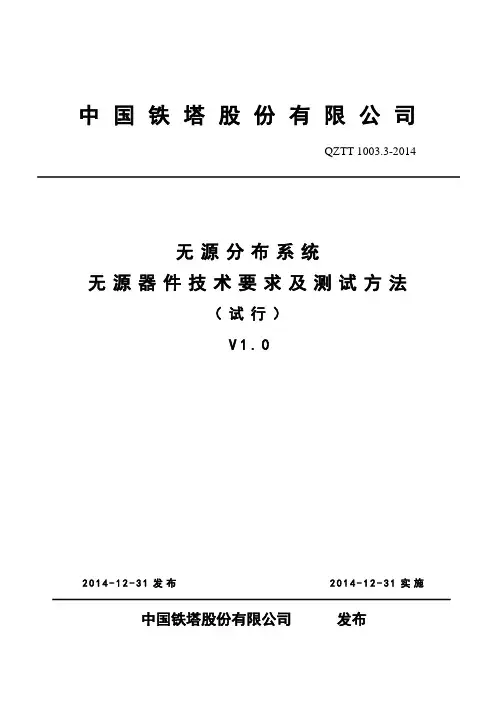

中国铁塔股份有限公司QZTT 1003.3-2014无源分布系统无源器件技术要求及测试方法（试行）V1.02014-12-31发布2014-12-31实施中国铁塔股份有限公司发布目录1规范性引用文件 (1)2术语及定义 (1)2.1术语 (1)2.2定义 (2)3电气性能要求 (3)3.1功分器 (3)3.2耦合器 (3)3.33D B电桥 (5)3.4衰减器 (5)3.5负载 (6)4寿命要求 (7)5机械特性要求 (7)6工艺、材质要求 (7)7环境条件要求 (7)8无源器件测试方法 (8)8.1电气性能检测方法 (8)8.2工艺和材料的简易检测方法 (24)8.3环境试验检测方法 (25)9标志、包装和贮存 (28)9.1标志 (28)9.2包装 (28)9.3贮存 (28)前言我国当前存在着GSM、CDMA2000、TD-SCDMA、WCDMA、TD-LTE、LTE FDD等多种无线通信网络制式，各无线通信系统分别工作在800MHz、900MHz、1800MHz、1900MHz、2100MHz、2300MHz等多个公众无线通信频段上。

随着新技术发展，无线网络应用环境将更加复杂，一个运营商拥有多个制式、多段频率，一个覆盖区多系统、多网络、全频段共存的情况也将越来越多。

本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下均简称为“中国铁塔”）的实际情况，提出了中国铁塔无源分布系统相应技术规定和要求，为中国铁塔无源分布系统的建设提供技术依据。

本技术要求是无源分布系统系列标准之一，该系列标准的名称及结构如下：无源分布系统总体技术要求无源分布系统多系统接入平台（POI）技术要求及测试方法无源分布系统无源器件技术要求及测试方法无源分布系统射频电缆技术要求及测试方法无源分布系统室分天线技术要求及测试方法随着技术的发展，还将制订后续的相关标准。

本技术要求由中国铁塔负责解释、监督执行。

本技术要求主编单位：中国铁塔股份有限公司。

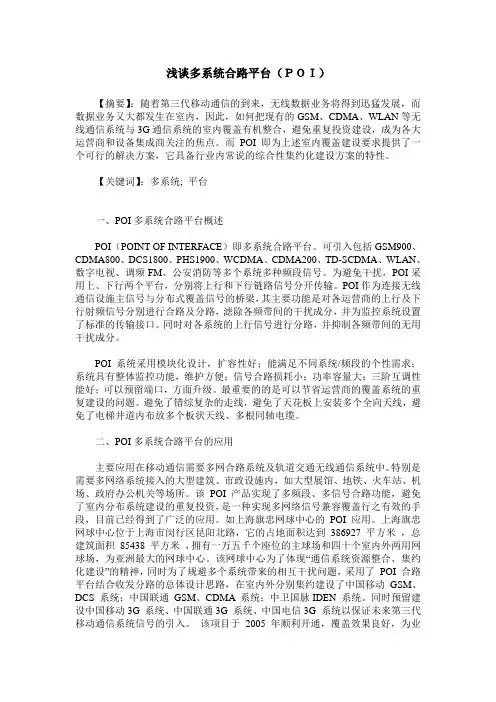

浅谈多系统合路平台（ＰＯＩ）【摘要】：随着第三代移动通信的到来，无线数据业务将得到迅猛发展，而数据业务又大都发生在室内，因此，如何把现有的GSM、CDMA、WLAN等无线通信系统与3G通信系统的室内覆盖有机整合，避免重复投资建设，成为各大运营商和设备集成商关注的焦点。

而POI即为上述室内覆盖建设要求提供了一个可行的解决方案，它具备行业内常说的综合性集约化建设方案的特性。

【关键词】：多系统; 平台一、POI多系统合路平台概述POI（POINT OF INTERFACE）即多系统合路平台。

可引入包括GSM900、CDMA800、DCS1800、PHS1900、WCDMA、CDMA200、TD-SCDMA、WLAN、数字电视、调频FM、公安消防等多个系统多种频段信号。

为避免干扰，POI采用上、下行两个平台，分别将上行和下行链路信号分开传输。

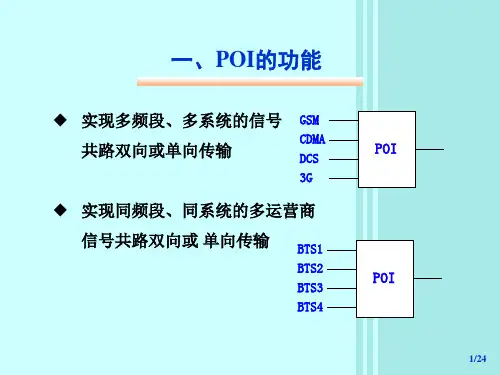

POI作为连接无线通信设施主信号与分布式覆盖信号的桥梁，其主要功能是对各运营商的上行及下行射频信号分别进行合路及分路，滤除各频带间的干扰成分，并为监控系统设置了标准的传输接口。

同时对各系统的上行信号进行分路，并抑制各频带间的无用干扰成分。

POI系统采用模块化设计，扩容性好；能满足不同系统/频段的个性需求；系统具有整体监控功能，维护方便；信号合路损耗小；功率容量大；三阶互调性能好；可以预留端口，方面升级。

最重要的的是可以节省运营商的覆盖系统的重复建设的问题。

避免了错综复杂的走线，避免了天花板上安装多个全向天线，避免了电梯井道内布放多个板状天线、多根同轴电缆。

二、POI多系统合路平台的应用主要应用在移动通信需要多网合路系统及轨道交通无线通信系统中。

特别是需要多网络系统接入的大型建筑、市政设施内，如大型展馆、地铁、火车站、机场、政府办公机关等场所。

该POI产品实现了多频段、多信号合路功能，避免了室内分布系统建设的重复投资，是一种实现多网络信号兼容覆盖行之有效的手段，目前已经得到了广泛的应用。

中国铁塔⼤型项⽬设计编制指导意见-⾼铁附件1：铁塔公司⼤型项⽬设计编制指导意见（⾼铁部分）⼀、设计编制指导意见（⼀）总则1. 设计依据：需按照国家⼯程建设强制性技术标准、通信建设标准和相应设计规范进⾏设计，设计依据⾥应对强制性标准明确标识。

2. 与电信企业分⼯：（1）根据⼯信部联通[2014]586 号⽂，室内分布系统建设，铁塔公司与运营商以合路器输⼊端⼝为分界点；考虑到⾼铁红线内施⼯的特殊性，运营商设置于红线内的RRU、光缆以及⽆线主设备⾄电源设备的连接线可由铁塔公司承建或代建。

各分省公司需协调督促各省运营商,争取在新建铁路联调联试前完成运营商主设备的调试。

（2）铁塔公司可承接传输类产品需求，投资建设光缆，传输专业需按单项⼯程分册编制。

（⼆）⽆线专业1. 覆盖指标⾼铁（含隧道）设计⽆线⽹络覆盖应参考各省运营商室外覆盖指标设计，如对⾼铁有特殊覆盖要求的请参考电信运营企业相关覆盖指标需求。

2. 链路预算各省分公司应按照漏缆性能参数进⾏各系统链路预算编制，注意事项如下：（1）按选取POI具体型号和漏缆认证测试指标值确定参数；（2）边缘场强应根据各省运营商需求复核；（3）如果漏缆能敷设在靠列车窗体处，则穿损取值较附录中车体损耗典型值适当减⼩2dB左右。

3. ⼲扰分析分析各电信运营企业接⼊系统间的互调⼲扰、杂散⼲扰以及阻塞⼲扰，并提出相应的解决措施。

分析说明本系统对铁路信号有⽆⼲扰。

4. 单、双缆取定原则如果各省运营商提出LTE 的MIMO要求，则隧道需要按双缆布放，宜分别设置在距离轨⾯2.1m和2.6m处。

如果各省运营商提出隧道按单缆布放，为后续扩容⽅便，单缆宜设置在2.6m处。

5. POI设备要求POI设备采⽤满⾜《中国铁塔股份有限公司⽆源分布系统多系统接⼊平台（POI）技术要求及测试⽅法（试⾏）》（QZTT 1003.2-2014）要求的9端/12端设备，采购时应要求设备⼚家空余端⼝接假负载，施⼯阶段⽆需重复考虑相关⼯作量。

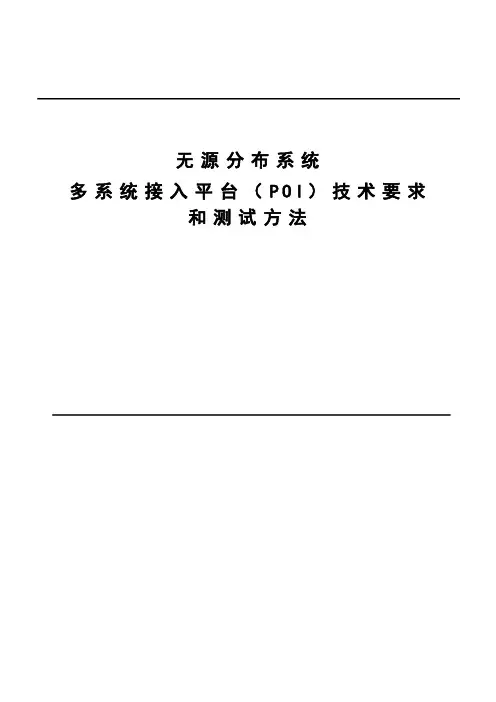

无源分布系统多系统接入平台（P O I）技术要求和测试方法目录1规范性引用文件 (1)2定义 (3)3范围 (3)4设备类型和组网框图 (3)4.1 设备类型 (3)4.2 组网框图 (6)5电气性能指标定义与要求 (7)5.1 电气性能指标定义 (7)5.2 电气性能指标要求 (8)6端口要求 (13)6.1 信源端端口要求 (13)6.2 天馈端端口要求 (16)6.3 端口排列原则 (16)6.4 多设备端口原则 (16)7.1 监控功能 (17)7.2 监控指标 (17)8电气性能指标测试办法 (20)8.1 插入损耗和带内波动 (20)8.2 驻波比 (21)8.3 端口（系统）隔离度 (23)8.4 互调抑制 (24)8.5 功率容量 (25)9内部设计及部件要求 (27)9.1 不同系统合路 (28)9.2 内部器件、电缆要求 (28)9.3 机箱要求 (29)10工作环境与安装要求 (29)11标志、包装、运输、贮存 (30)11.2 运输 (31)11.3 贮存 (32)前言我国当前存在着GSM、CDMA2000、TD-SCDMA、WCDMA、TD-LTE、LTE FDD等多种无线通信网络制式，各无线通信系统分别工作在800MHz、900MHz、1800MHz、1900MHz、2100MHz、2300MHz等多个公众无线通信频段上。

随着新技术发展，无线网络应用环境将更加复杂，一个运营商拥有多个制式、多段频率，一个覆盖区多系统、多网络、全频段共存的情况也将越来越多。

本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下均简称为“中国铁塔”）的实际情况，提出了中国铁塔无源分布系统相应技术规定和要求，为中国铁塔无源分布系统的建设提供技术依据。

本技术要求是无源分布系统系列标准之一，该系列标准的名称及结构如下：无源分布系统总体技术要求无源分布系统多系统接入平台（POI）技术要求及测试方法无源分布系统无源器件技术要求及测试方法无源分布系统射频电缆技术要求及测试方法无源分布系统室分天线技术要求及测试方法随着技术的发展，还将制订后续的相关标准。

七七七七七七七七七七七七七七七七七七七七七七七七七七泰尔检测1引言我国现有的移动通信网络有中国移动的GSM 、DCS 、TD-SCDMA 、TD-LTE ，中国联通的GSM 、DCS 、WCDMA 、FDD-LTE ，中国电信的CDMA800、cdma2000、FDD-LTE ，在不久的将来会出现5G 通信系统。

这必然会出现各运营商分别建设自己的覆盖系统所带来的重复建设问题。

面对这样的问题，多系统合路平台（Point of Interface ，POI ）为解决上述室内覆盖建设问题提供了一个可行的解决方案。

2铁塔公司和POI 原理及应用2.1铁塔公司中国铁塔是按照中央和国务院有关要求，在国资委、工业和信息化部联合组成的铁塔公司协调组的直接领导和协调推动下，于2014年7月15日，由中国电信、中国移动、中国联通3家电信企业共同出资成立中国通信设施服务股份有限公司，注册资本100亿元，主要从事通信铁塔等基站配套设施和室内分布系统的建设、维护和运营。

2014年9月11日，“中国通信设施服务股份有限公司”进行了工商变更登记手续，正式更名为“中国铁塔股份有限公司”。

中国铁塔股份有限公司的成立有利于减少电信行业内铁塔以及相关基础设施的重复建设，提高行业投资效率，进一步提高电信基础设施共建共享水平，缓解企业选址难的问题，增强企业集约型发展的内生动力，从机制上进一步促进节约资源和环境保护。

同时，有利于降低中国移动的总体投资规模，有效盘活资产，节省资本开支，优化现金使用，聚焦核心业务运营，提升市场竞争能力，加快转型升级。

2.2POI 的特点及应用场景POI 是位于多系统基站信源与室内分布系统天馈之间的特定设备，它相当于性能指标更高的合路器，具有将多系统基站信源进行合路并输出给室内分布系统的天馈设备，同时反方向将来自天馈设备的信号分路输出给各系统信源的作用。

POI 通过对多频段、多制式无线通信系统的接入及透明传输，实现多网络共用一套覆盖天馈系统，其最重要的作用在于满足覆盖效果的同时，节省运营商的投资、避免重复建设。

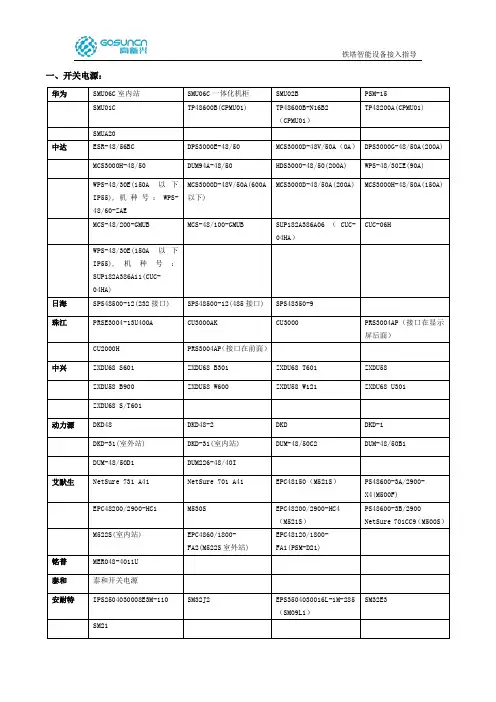

一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，通信地址改为1。

SMU06C串口接靠外面那个网口。

参数设置过程如下图：2)SMU06C一体化机柜串口参数地址1,数据位8,停止位1，无校验，波特率96003)SMU02B备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，地址改为1。

SMU02B串口要接下面的那个网络。

SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。

4)PSM-15注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。

5)SMU01C6)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

8)TP48200A(CPMU01)8为232接口）可直接接入（对于DB9头版本：2接TX，3接RX，5接GND。

对于RJ45水晶头版本，3接TX，7接RX，6接GND）。

9)SMUA20注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。

2017年第8期信息通信2017(总第176 期）INFORMATION & COMMUNICATIONS (Sum. N o 176)铁塔公司室分多系统合路建设策略分析李卓，王佳,柴跃林，于良(中国移动通信集团设计院有限公司黑龙江分公司，黑龙江哈尔滨150000)摘要:基于铁塔公司承建的多运营商多制式多系统共址室分工程，需要打破传统室分建设思路和方式，从合理利用资源、节省投资、建网速度快、方便扩容、维护简便、规避协调等角度分析,通过多系统接入平台POI进行合路，既满足现有各运 营商需求，同时又预留未来各运营商的接入需求，具有一定的前瞻性和可扩展性，文章就基于POI合路器浅谈铁塔公司 室分多系统合路方案策略。

关键词:铁塔公司；室内分布系统;PO I策略分析中图分类号:T N929.5 文献标识码:A文章编号：1673-1131(2017)08-0218-02〇引言铁塔公司承接室分建设工程，为满足多家运营商不同需 求，以精准建设，快速投产,快速见效的原则进行建设;以覆盖 效果良好，各系统指标良好，系统稳定，客户满意的原则进行 建设；以节省建设成本、减少资源浪费的原则进行建设；以系 统可扩展以及后期维护升级便捷的原则进行建设。

在满足各系统的设计指标，包括干扰、容量、场强等覆盖 指标的前提下，同时分布系统建设应考虑多系统间的干扰，以及多系统合路器的干扰抑制指标等。

1室内覆盖简介1.1铁塔公司与运营商分工界面室内分布系统方案的选取有别于各运营商自行建设方案,铁塔公司应分析楼宇建设用途、信号穿损插值、施工难易程度 等因素，结合测试评估软件等手段制定建设方案，同时，方案 还应综合考虑经济性、灵活性、可扩展性，综合权衡系统性能 和整体指标。

划分好分工界面，POI前端的主设备(B B U、R R U 等）由各家运营商负责，铁塔公司负责所有的配套建设，包括 POI、分布系统、电源、光缆、接地等。

1.2室内覆盖测试对室内覆盖范围及周边进行路测，记录场强分布，根据D T 测试结果，掌握室内覆盖区域室外信号场强分布情况；开展 C Q T测试，根据C Q T测试指标，对覆盖区域分等级标注，标记 出呼叫失败区域、呼叫断续区域、呼叫切换频繁区域等情况，作为指导方案设计的依据;结合功能分布区域和话务量密度，确定天线布放点位和天线选型。

中国铁塔统⼀业务平台⽤户操作⼿册培训资料中国铁塔统⼀业务平台⽤户操作⼿册(v2.0)2016.4⽬录概述系统功能简介为了适应新时代互联⽹的发展趋势，努⼒做到⾯向三家电信企业的站址资源开放与共享，同时更好的提升客户服务质量，提升电信企业与铁塔公司的沟通效率，中国铁塔股份有限公司建⽴了⾯向电信企业客户的统⼀业务平台，旨在将⽬前电信企业客户与铁塔公司之间，繁琐的线下纸质订单确认⼯作，转为线上⽆纸化、快速、⾼效的全流程电⼦化管理。

同时致⼒于确保需求交付进度的及时推送和电信企业对现有全量站址资源等信息的关注和了解。

⽂档⽤途⼀、⽤于指导各省市电信企业客户在线上完成需求对接、订单确认和交付验收⼯作，以及跟踪查看订单的实时状态和站址资源的分布信息。

⼆、⽤于指导各省市铁塔公司客户经理与电信企业客户在线上完成需求对接、订单确认和交付验收等⼯作。

阅读对象⼀、总部、省分、地市电信企业客户。

⼆、总部、省分、地市铁塔公司客户经理。

参考资料《中国铁塔CRM系统业务需求规范书》《客户经理⼯作指导⼿册v1.0》《需求管理办法》（试⾏）《新版商务定价》⼀、⾸页统⼀业务平台介绍电信企业客户、铁塔公司客户经理通过登录统⼀业务平台⽹址：，实现电信企业客户与铁塔公司客户经理线上服务对接，包括资源查询，需求、订单、交付信息的确认、业务查询、服务公告等功能。

电信企业账号信息极为重要，因为其线上进⾏的各项操作，效⼒等同于线下的签字盖章⼯作，所以电信企业账号的申请，由各地市电信企业单位收集授权⼈信息，经电信企业地市公司领导或省公司同意后，再由铁塔公司省分账号管理员进⾏添加，格式见下⽅：客户类型省分地市姓名姓名全拼性别公司名称部门⼿机号码办公电话邮箱移动⼭东济南王某wangXX 男济南移动XXXX部⼀三9XXXXXXXXXXXXx⼀三9x操作指南1.1 电信企业（地市⼯程主管）账号登录1.1.1 业务描述电信企业地市⼯程主管是地市电信企业客户专门授权的操作代表，负责在统⼀业务平台上对订单的需求、确认、交付进⾏线上操作，并可随时查看需求建设进度、现有站址资源等信息。

附件3：铁塔公司大型项目设计编制指导意见（地铁部分）一、地铁项目设计编制指导意见（一）总则1. 设计依据：需按照国家工程建设强制性技术标准、通信建设标准和地铁设计规范进行设计，设计依据里应对强制性标准明确标识。

2. 与电信企业分工（1）根据工信部联通[2014]586 号文，室内分布系统建设，铁塔公司与运营商以合路器输入端口为分界点；考虑到地铁施工的特殊性，运营商的 BBU和RRU设置于地铁内机房或隧道内时，GPS馈线、BBU至RRU的光缆、无线主设备与电源设备的连接线可由铁塔公司承建或代建。

（2）铁塔公司可承接传输类产品需求，投资建设光缆，传输专业需按单项工程分册编制。

（一）无线专业1. 网络制式及频率：三家电信运营企业的接入制式及频率必须通过正式的确认函确认。

原则上不考虑各电信企业2.6G系统的引入。

2. 覆盖目标:各省参照《中国铁塔股份有限公司室内分布系统施工及验收规范》（试行）以及与各运营商签定的服务协议进行建设，若有特殊要求，可签定补充协议，提供增值服务。

3. 链路预算：隧道采用漏缆进行覆盖，需考虑漏缆的选型、耦合损耗、隧道宽度因子等因素。

漏缆耦合损耗、馈线损耗应按选取漏缆具体型号复核；车体损耗与车型有关，需按不同的车型取值；站台覆盖与常规室内分布系统的链路预算一致，但需做好站台与隧道覆盖的衔接。

4. 干扰分析：分析各运营企业接入系统间的互调干扰、杂散干扰以及阻塞干扰，并提出相应的解决措施。

分析公网对地铁专网的干扰，保证地铁专网的通信安全。

5. POI设备选型要求（1）POI设备采用满足《中国铁塔股份有限公司无源分布系统多系统接入平台（POI）技术要求及测试方法（试行）》（QZTT 1003.2-2014）要求的9端/12端设备，采购时应要求设备厂家空余端口接假负载，施工阶段无需重复考虑相关工作量。

（2）隧道内POI一般采用挂墙安装，POI的尺寸必须满足地铁公司规定的厚度范围。

6. 器件选型要求（1）安装于隧道内的设备（如光缆交接箱、交流配电箱等）限界必须满足地铁公司规定的范围。

一、开关电源：二、普通空调：三、热交换设备：四、智能电表：五、门禁系统：铁塔智能设备接入指导一、开关电源1、华为1)SMU06C室内站备注：开关电源需要设置协议，设置密码000001。

通信协议类型需要改成电总协议，通信地址改为1。

SMU06C串口接靠外面那个网口。

参数设置过程如下图：2)SMU06C一体化机柜备注：开关电源需要设置协议，设置密码000001或001。

通信协议类型需要改成电总协议，地址改为13)SMU02B备注：开关电源需要设置协议，设置密码000001或001。

通信协议类型需要改成电总协议，地址改为1。

SMU02B串口要接下面的那个网络。

SMU02B后期有些新设备，FSU需要选择设备型号为SMU06C才能正常。

4)PSM-15注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

使用此协议不支持模块故障告警，可以先选择M810G这个设备型号，该型号支持模块故障告警，告警出来后再改回PSM15即可。

5)SMU01C备注：开关电源需要设置协议，设置密码000001或001。

通信协议类型需要改成电总协议，地址改为16)TP48600B（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（2接TX，3接RX，5接GND）。

需要将地址改为1，通信方式改为Modem，开关电源参数设置密码：0000017)TP48600B-N16B1（CPMU01）通信方式设置为“YDN1363”,地址为1。

设置密码为0或001或000001参数设置过程：8)TP48600B-N16B2（CPMU01）注：旧版本FSU需配RS232/RS485转换器。

新版本FSU自带RS232（串口7、8为232接口）可直接接入（3接TX，7接RX，6接GND）。
