2020届高考物理电学实验（通用型）练习及答案专题：电学实验1、某实验小组用如图甲所示的电路图来测量电流表(量程2 mA，内阻约为200 Ω)的内阻，除待测电流表、1.5 V的电源、开关和导线外，还有下列可供选择的实验器材：A．定值电阻R1B．定值电阻R2C．滑动变阻器R3(最大阻值为20 Ω)D．滑动变阻器R4(最大阻值为1 000 Ω)E．电阻箱R x(最大阻值为999.9 Ω)F．灵敏电流计G(内阻很小可忽略)(1)为确保安全，精准实验．滑动变阻器应选用__C__(填写器材前对应的字母)．(2)用笔画线代替导线，将实物图乙连接成实验电路图．2、(2019·广东深圳联考)在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。

(1)甲同学按图甲中的实线连接电路进行实验，其中定值电阻的作用是______________。

由电压表读数U和电流表读数I，画出U-I图线如图乙所示，可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)(2)乙同学因为粗心，多连接了一根导线，如图甲中的虚线所示。

由电压表的读数U和电流表的读数I，画出U-I图线如图丙所示。

乙同学分析了图像出现异常的原因后，认为由图丙也可以达到实验目的，则由图丙可得电源的电动势E＝________ V，内电阻r＝________ Ω。

(结果保留2位有效数字)3、图甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻，测量步骤如下：(1)调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(2)将选择开关旋转到“Ω”挡的________位置(填“×1”“×10”“×100”或“×1 k”)．(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔短接，调节________，使电表指针对准________(填“电阻”或“电流”)的“0”刻线．(4)将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为________Ω.(5)测量完毕，将选择开关旋转到“OFF”位置．4、现有一块电流表A1，量程I A1＝300 mA，内阻r1约为5 Ω，要把它改装成较大量程的电流表。

2020年全国各地高考招生试题汇编--电学实验1(2020四川卷)．在探究两电荷间相互作用力的大小与哪些因素有关的实验中，一同学猜想可能与两电荷的间距和带电量有关。

他选用带正电的小球A和B，A球放在可移动的绝缘座上，B球用绝缘丝线悬挂于玻璃棒C点，如图所示。

实验时，先保持两球电荷量不变，使A球从远处逐渐向B球靠近，观察到两球距离越小，B球悬线的偏角越大；再保持两球距离不变，改变小球所带的电荷量，观察到电荷量越大，B球悬线的偏角越大。

实验表明：两电荷之间的相互作用力，随其距离的________而增大，随其所带电荷量的____________而增大。

此同学在探究中应用的科学方法是__________(（选填：“累积法”、“等效替代法”、“控制变量法”或“演绎法”）。

1答案．(1)减小增大控制变量法。

2【2020江苏高考】. (8 分)为探究小灯泡的电功率P 和电压U 的关系,小明测量小灯泡的电压U 和电流I,利用P =UI 得到电功率. 实验所使用的小灯泡规格为“3.0 V 1. 8 W”,电源为12 V 的电池,滑动变阻器的最大阻值为10Ω .(1)准备使用的实物电路如题10-1 图所示. 请将滑动变阻器接入电路的正确位置. (用笔画线代替导线)(2)现有10 Ω、20 Ω和50 Ω的定值电阻,电路中的电阻R 1 应选_______Ω的定值电阻.(3)测量结束后,应先断开开关,拆除______两端的导线,再拆除其他导线,最后整理好器材.(4)小明处理数据后将P 、U 2 描点在坐标纸上,并作出了一条直线,如题10-2 图所示. 请指出图象中不恰当的地方. 2答案. (1)(见右图) (2)10 (3)电池(4)图线不应画为直线;横坐标的标度不恰当.3【2020广东高考】图17（a ）是测量电阻R X 的原理图。

学生电源输出电压可调，电流表量程选0.6A （内阻不计），标有长度刻度的均匀电阻丝ab 的总长为30.0cm学生电源① 根据原理图连接图17（b ）的实物图② 断开S 2，合上S 1；调节电源输出电压为3.0V 时，单位长度电阻丝为电压 u= V/cm.记录此时电流表A 1的示数。

全国新课标Ⅰ卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。

为了给新课标全国卷考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。

本资料以全国新课标Ⅰ卷考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对全国新课标Ⅰ卷考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。

备注：新课标Ⅰ卷专版所选试题和新课标Ⅱ卷专版所选试题不重复，欢迎同时下载使用。

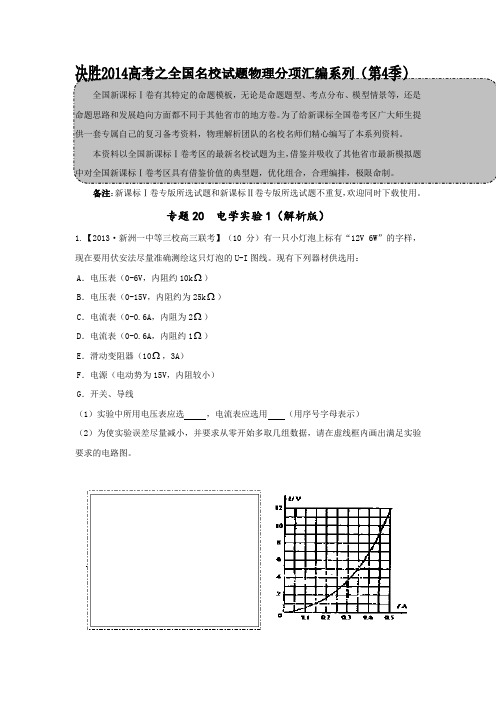

专题20 电学实验1（解析版）1.【2013·新洲一中等三校高三联考】（10分）有一只小灯泡上标有“12V 6W”的字样，现在要用伏安法尽量准确测绘这只灯泡的U-I图线。

现有下列器材供选用：A．电压表（0-6V，内阻约10kΩ）B．电压表（0-15V，内阻约为25kΩ）C．电流表（0-0.6A，内阻为2Ω）D．电流表（0-0.6A，内阻约1Ω）E．滑动变阻器（10Ω，3A）F．电源（电动势为15V，内阻较小）G．开关、导线（1）实验中所用电压表应选，电流表应选用（用序号字母表示）（2）为使实验误差尽量减小，并要求从零开始多取几组数据，请在虚线框内画出满足实验要求的电路图。

（3）某同学通过实验得到的数据画出了该小灯泡的U-I图线（如图所示），则上灯泡两端电压为9.0V时，小灯泡的电阻是Ω。

（4）如果将此小灯泡与电动势为10V，内阻为7.5Ω的电源串成一个回路，则灯泡所消耗的电功率为 W。

（保留两位有效数字）【答案】（1）B、C （2）见解析（3）20 （4）2.8【解析】试题分析：（1）因为小灯泡上标有“12V 6W”的字样，最大电压12V，最大电流0.5A，最大电阻24Ω，所以电压表选择B（0-15V），为更准确测量小灯泡两端的电压，选择已知阻值的电流表C ；（2）已知电流表的电阻选择电流表内接法，即可以得到小灯泡两端的准确电压，又可以得到准确电流；为使实验误差尽量减小，并要求从零开始多取几组数据，变阻器选择分压式，电路设计如图所示；2.【2013·武汉武昌区高三期末调研】（9分）有两个电阻R1和R2，现已测出R1和R2的伏安特性图线分别如图所示，将这两个电阻串联．然后接在电动势E=6.0V、内电阻r0=2.4Ω的电源的两极上。

2020年高考物理试题分类汇编——电路〔新课标卷〕19.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如下图，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分不为a η、b η.由图可知a η、b η的值分不为A 、34、14B 、13、23C 、12、12D 、23、13答案：D 解析：电源效率E U =η，E 为电源的总电压〔即电动势〕，依照图象可知U a =E 32 U b =E 31，因此选项D 正确。

〔上海理综〕41．中国馆、世博中心和主题馆等要紧场馆，太阳能的利用规模达到了历届世博会之最，总发电装机容量达到4.6×103kW 。

设太阳能电池板的发电效率为18%，地球表面每平方米接收太阳能的平均辐射功率为1.353kW ，那么所使用的太阳能电池板的总面积为 m 2。

答案：1.9×1014〔上海理综〕42．各场馆的机器人专门引人注目。

在以下图设计的机器人模块中，分不填入传感器和逻辑门的名称，使该机器人能够在明亮的条件下，听到呼吁声就来为你服务。

答案：光；声；与〔&〕〔上海理综〕44．在世博园区，运行着许多氢燃料汽车，其动力来源是氢燃料电池〔结构如图〕。

〔1〕以下是估测氢燃料电池输出功率的实验步骤：①把多用表的选择开关调至电流档，并选择恰当量程，串联在电路中。

读出电流I ； ②把多用表的选择开关调至电压档，把红、黑表笔并联在电动机两端，其中红表笔应该接在图中 〔填〝A 〞或〝B 〞〕端。

读出电压U ；③重复步骤①和②，多次测量，取平均值； ④依照公式P = 运算氢燃料电池输出功率。

〔2〕在上述第②步中遗漏的操作是 ；〔3〕假如该电动机的效率为η，汽车运动的速度为v ，那么汽车的牵引力为 。

答案：〔1〕A ；UI ；(2)选择恰当量程；〔3〕UI v η〔上海物理〕5. 在图的闭合电路中，当滑片P 向右移动时，两电表读数的变化是〔A 〕○A 变大， ○V 变大 〔B 〕○A 变小，○V 变大〔C 〕○A 变大， ○V 变小 〔D 〕○A 变小，○V 变小答案：B解析：电阻变大，电流变小，电压变大。

物理试题分类汇编——电学实验（全国卷1）23．（16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程mI 。

所用器材有：量程不准的电流表1A ，内阻1r =10.0Ω，量程标称为5.0mA ；标准电流表2A ，内阻2r =45.0Ω，量程1.0mA ；标准电阻1R ，阻值10.0Ω；滑动变阻器R ，总电阻为300.0Ω；电源E ，电动势3. 0V ，内阻不计；保护电阻2R ；开关S ；导线。

（1）在实物图上画出连线。

（2）开关S 闭合前，滑动变阻器的滑动端c 应滑动至 端。

（3）开关S 闭合后，调节滑动变阻器的滑动端，使电流表1A 满偏；若此时电流表2A 的读数为2I ，则1A 的量程mI = 。

（4）若测量时，1A 未调到满偏，两电流表的示数如图3所示，从图中读出1A 的示数1I = ，2A 的示数2I = ；由读出的数据计算得mI = 。

（保留3位有效数字）（5）写出一条提高测量准确度的建议： 。

【答案】⑴如图 ⑵阻值最大⑶1212)(r r R I I m +=⑷6.05mA 【解析】⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im 。

根据并联电路电压相等有)(1221R r I r I m +=得1212)(r r R I I m +=⑷待测表未满偏有)(12211R r I r I +=，将A2的示数0.66mA 和其他已知条件代入有63.310)4510(66.0)(12121=+⨯=+=r r R I I Ma 但图中A1的示数3.0mA 量程为5.0mA ，根据电流表的刻度是均匀的，则准确量程为6.05mA （全国卷2）23.(13分）如图，一热敏电阻RT 放在控温容器M 内：○A 为毫安表，量程6mA ，内阻为数十欧姆；E 为直流电源，电动势约为3V ，内阻很小；R 为电阻箱，最大阻值为999.9Ω；S 为开关。

2020 年高考最新模拟试题分类汇编（ 4 月第一期）电学实验（一）1、（2020·山东省实验中学高三下学期信息卷一）举世瞩目的嫦娥四号，其能源供给方式实现了新的科技突破：它采用同位素温差发电与热电综合利用技术结合的方式供能，也就是用航天器两面太阳翼收集的太阳能和月球车上的同位素热源两种能源供给探测器．图甲中探测器两侧张开的是光伏发电板，光伏发电板 在外太空将光能转化为电能．某同学利用图乙所示电路探究某光伏电池的路端电压 U 与电流 I的关系，图中定值电阻 R =5Ω，设相同光照强度下光伏电池的电动势不变，电压表、电流表均可视为理想电表．（1）实验一：用一定强度的光照射该电池，闭合电键 S ，调节滑动变阻器 R 的阻值，通过测量得到该电池的 U ﹣ I曲线 a （如图丁）．由此可知，该电源内阻是否为常数_______（填“是”或“否”），某时刻电压表示数如图丙所示，读数为________V ，由图像可知，此时电源内阻为_______Ω．实验二：减小实验一光照的强度，重复实验，测得 U -I 曲线 b （如图丁）．（2）在实验一中当滑动变阻器的电阻为某值时路端电压为2.5V ，则在实验二中滑动变阻器仍为该值时，滑 动变阻器消耗的电功率为________W （计算结果保留两位有效数字）．【答案】(1). 否 (2). 1.50 (3). 5.6(4). 7.2×10-2（7.0×10-2-7.4×10 -2均算正确）【解析】（1）由 U-I 图像可知，因图像的斜率等于电源的内阻，可知电源内阻不是常数；电压表的量程为3.0V ，则读数为 1.50V ；由图中读出，此时电路中的电流为 250mA ，因电源的电动势为 E=2.9V ，可得此时电源的内阻rE U 2.90 1.50I0.255.6；（2）在实验一中当滑动变阻器的电阻为某值时路端电压为2.5V ，可得此时的电流为 100mA ，则滑动变阻器的阻值为： RU2.5 R 5 20 I 0 0.1；则在实验二中滑动变阻器仍为该值时，此时外电路电阻为 R外=R+R =25Ω，将此电阻的 U-I 线画在此电源的 U-I 图像中，如图；直线与 b 的交点为电路的工作点，此时 I=60mA ，则滑动变阻器消耗的电功率为P I 2R 0.06220W 7.2 10 2W .2、（2020·百所名校高三模拟金券二）指针式多用电表是实验室中常用的测量仪器。

专题十六电学实验高考物理试题中，实验是必考内容，且近年来越来越受到重视．高考实验题除了对教材原有学生实验进行考查外，还把考查内容延伸到演示实验中，甚至拓展到迁移类实验、应用性实验、设计性实验以及“研究性学习”类实验．要求学生利用所学知识，对实验仪器或实验方法重组，将教材中的学生实验和演示实验的实验原理、实验方法迁移到情景新颖的实验中去．高考物理实验题具有以下几个特点：1．重视对实验操作能力的考查．如实验步骤的排序、纠错；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择；实物连线和运用图象与表格分析处理实验数据；实验结论的总结及误差分析；实验方案的改进创新等．2．重视对基本仪器的读数、构造原理、重要实验方法及电学实验中的故障分析的考查，如游标卡尺、螺旋测微器、多用电表等的读数．3. 设计性实验是考查的热点．在近几年的各地高考中设计性的实验题比较多，此类实验能够综合考查考生创造性地应用已学知识、方法、原理，灵活处理陌生实验问题的能力，要求学生有较高的知识迁移能力、实验设计能力．4．电学实验在高中阶段所占比例较大，是实验考查的重点，各地高考实验题中必有电学实验题．对物理实验的考查通常是以独立题型出现，在高考中实验试题的命题一般是一个力学实验和一个电学实验．一个以考查演示实验或基本实验的基础实验知识、基本实验技能为主；另一个一般以考纲要求的基本实验为载体进行必要的改进和创新，考查考生对基本实验的理解能力、迁移能力和创新能力．预测高考电学实验题：以电流、电压的测量为基本测量的设计性电学实验，涉及实验电路和方法的设计、实验原理的迁移、实验器材的选择、电路实物连线及图象法处理实验数据等，分值较多，能力要求较高，命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等．知识点一、测量读数类仪器使用1．电流表、电压表(1)电流表、电压表使用时量程选择的规则:根据被测电流或电压值的大小选择量程.测量时最好使指针偏转超过所选量程的2/3,至少超过1/2.在不知道被测电流或电压大小的情况下,应选用电表的较大量程,然后再根据指针偏转情况选取合适的量程.(2)读数方法:读数时应使视线垂直于刻度盘表面.凡仪器最小刻度是10分度的,要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字);凡仪器最小刻度不是10分度的,只要求读到最小刻度所在的这一位,不再往下估读.2．电阻箱电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读．如图所示的电阻箱的阻值为84580.2 Ω.3．多用电表(1)使用多用电表测电压、电流时，应根据选择的量程确定最小刻度值，然后读数．(2)使用欧姆挡时，注意以下几个方面：①用多用电表测电阻时,测量前应根据估计的阻值选用适当的挡位.由于欧姆挡刻度的非线性,使用欧姆挡测电阻时,表头指针偏转过大或过小都有较大误差,通常只使用表盘中间一段刻度范围为测量的有效范围,否则要变换倍率.②每更换一次倍率，都要重新进行欧姆调零.③由于欧姆挡表盘刻度不均匀,难于估读,测量结果只需取两位有效数字.计数时不要忘记乘上相应挡位的倍率.④测量时待测电阻要跟其他元件和电源断开.⑤多用电表使用完毕后,应将选择开关拨离欧姆挡,旋至OFF挡或交流电压最高挡上.特别提醒：要区分开“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝．“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆挡的调零旋钮．知识点二、电学实验1．电路设计及仪器选取原则正确地选择仪器和设计实验电路,有一定的灵活性,应遵循以下几个基本原则:(1)正确性．(2)安全性．(3)方便性．(4)精确性．2．“伏安类”实验中电流表的内、外接法【特别提醒】在R V、R A均不知的情况下,可采用试触法.如图所示,分别将a端与b、c接触,如果前后两次电流表示数比电压表示数变化明显,说明电压表分流作用大,应采用内接法;如果前后两次电压表示数比电流表示数变化明显,说明电流表分压作用大,应采用外接法.3．滑动变阻器的接法(1)若符合下列情况之一,则滑动变阻器必须接成分压式.①要求电表能从零开始读数;②要求电表能有较大的调节范围;③当待测电阻R x≫R(滑动变阻器的最大阻值)时.(2)当待测电阻R x≪R(滑动变阻器的最大阻值)时,既可接成分压式、也可接成限流式.知识点三、实验误差1．偶然误差和系统误差从性质和来源看,误差分为偶然误差和系统误差两种.(1)偶然误差是由各种偶然因素对实验者、测量仪器、被测物理量的影响而产生的误差.减小偶然误差的方法就是通过多次测量求平均值.(2)系统误差是由于仪器本身不精确,或实验方法粗略或实验原理不完善而产生的.要减小系统误差,必须校准仪器,或改进实验方法,或完善实验原理.2．有效数字(1)测量既然总有误差,测量的数值就只能是近似数,如“174.2 mm”最末的一位数字“2”是不可靠数字,但它仍有意义不能舍,因为它代表了一个大概数量关系,比如这里174.2与174.8相比是接近174还是175就显而易见了.像174.2 mm这种带一位不可靠数字的近似数字叫有效数字,有效数字的最后一位为误差所在位.在实验中,测量时要按有效数字的规则来读数.(2)确定有效数字时，应注意以下问题：①有效数字的位数与小数点的位置无关.有效数字的位数与单位无关.②关于“0”在有效数字中的特殊性:0在前时,从左往右数第一个不为零的数字才是有效数字.0在后时,计入有效数字.③乘方不算有效数字;比如3.020×10－3 m/s中的－3不是有效数字,10也不是.3．减小实验误差的方法(1)多次测量求平均值．(2)累积法．(3)图象法．知识点四、创新实验1.创新实验方案的设计,一般应遵循以下四条原则(1)科学性原则．(2)可靠性原则．(3)方便性原则．(4)准确性原则．2．设计性实验的设计思路知识点五、控制电路的设计技巧1．滑动变阻器控制电路的方式有分压式和限流式两种，下列几种情况必须选用分压式接法：(1)要求被控制电路的电流(或电压)从零开始可连续调节时(如：测绘导体的伏安特性曲线等实验)；(2)被控制电路的电阻R L远大于滑动变阻器的最大值R0时；(3)实验要求的电压变化范围较大(或要求测量多组数据)时；(4)若采用限流式接法，电路中实际电压(或电流)的最小值仍超过电表或电器的额定值时．2．若测量电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且被控制电路的电阻R L 与滑动变阻器的最大值R0接近或R L略小于R0，则应该采用限流式接法．测定电源的电动势和内阻实验必须采用限流式接法．知识点六、电学仪器的选择技巧电学实验器材和电路选择的原则是安全、精确和方便，器材的选择与实验所用的电路密切相关，因此在选择器材前首先要根据实验目的和实验原理设计测量精确、安全可靠、操作方便的实验电路，再根据实验电路的需要选择器材．具体如下：1．电源的选择：一般可以根据待测电阻的额定电流或额定电压选择符合需要的直流电源．2．电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针摆动的幅度较大，一般应使指针能达到半偏左右，以减小读数的偶然误差，提高精确度．3．变阻器的选择：所选用的变阻器的额定电流应大于电路中通过变阻器的最大电流，以确保变阻器的安全；为满足实验中电流变化的需要和调节的方便，在分压式接法中，应选用电阻较小而额定电流较大的变阻器，在限流式接法中，变阻器的阻值不能太小．高频考点一基本仪器使用与读数电学实验中的“两尺”与“三表”(1)游标卡尺(2)螺旋测微器(千分尺)读数方法：①测量值＝固定刻度读数＋0.01 mm×可动刻度读数(一定要估读)．②读数时，要注意固定刻度上半毫米刻度线是否已经露出．(3)电流表和电压表(4)多用电表(欧姆表)①使用a．机械调零：检查表针是否停在左端的“0”位置；b．选取适当倍率挡；c．欧姆调零：两表笔相接，检查表针是否停在右端的“0”位置；d．把两表笔分别与待测电阻两端相接，欧姆表的读数乘以倍率即被测电阻的阻值；e．实验结束后，将表笔拔出，并将选择开关旋至OFF挡或交流电压最高挡．②注意事项a．测量电阻时，待测电阻要与其他电路元件断开，两手不要接触待测电阻两端；b．选择好倍率挡后要进行欧姆调零，且每换一次倍率挡要“调零”一次；c．测量电阻时，若指针偏角过小，换较大倍率挡；若指针偏角过大，换较小倍率挡；d．读数＝示数×倍率．例1．下面各图均是用游标卡尺测量时的示意图，图甲中游标卡尺为50分度，图乙为20分度游标卡尺，图丙为10分度游标卡尺，它们的读数分别为__________；________；________.【变式探究】如图所示为电压表和电流表的刻度盘示意图，指针位置分别如图甲、乙所示．(1)若使用的是0～3 V量程的电压表，读数为________V．若使用的是0～15 V量程的电压表，读数为________V.(2)若使用的是0～0.6 A量程的电流表，读数为________A．若使用的是0～3 A量程的电流表，读数为________A.【举一反三】(1)为了测量电阻，现取一只已经完成机械调零的多用电表，如图甲所示，请根据下列步骤完成电阻测量：①将K旋转到电阻挡“×100”的位置．②将插入“＋”、“－”插孔的表笔短接，旋动部件________(选填“C”或“D”)，使指针对准电阻的“0”刻度线．③将调好零的多用电表按正确步骤测量一电学元件P的电阻，P的两端分别为a、b，指针指示位置如图甲所示．为使测量比较精确，应将选择开关旋到________(选填“×1”、“×10”、“×1 k”)的倍率挡位上，并重新调零，再进行测量．(2)多用电表电阻挡的内部电路如图乙虚线框中所示，电源电动势为E、内阻为r，R0为调零电阻，R g 为表头内阻，电路中电流I与待测电阻的阻值R x的关系式为________；(3)某同学想通过多用电表中的欧姆挡去测量一量程为3 V的电压表内阻．该同学将欧姆挡的选择开关拨至“×1 k”的倍率挡，并将红、黑表笔短接调零后，应选用图中________(选填“A”或“B”)方式连接．在进行了正确的连接、测量后，欧姆表的读数如图甲所示，读数为______ Ω，这时电压表的读数为如图乙所示．若该欧姆挡内阻为24 kΩ，则可算出欧姆挡内部所用电池的电动势为______V(计算结果保留两位有效数字)．高频考点二以测电阻为核心的电学实验1．最常用的电阻测量方法(1)“伏安法”有电压表、电流表且电表量程恰当时选择“伏安法”．(2)“安安法”电压表不能用或没有电压表的情形下，若知道电流表内阻，可以将电流表当作电压表使用，即选择“安安法”．(3)“伏伏法”电流表不能用或没有电流表的情况下，若知道电压表内阻，可以将电压表当作电流表使用，即选择“伏伏法”．(4)“伏安加R法”在运用伏安法测电阻时，由于电压表或电流表的量程太小或太大，为了满足安全、精确的要求，加保护电阻的方法就应运而生，“伏安加R法”又叫做“加保护电阻法”．(5)滑动变阻器限流式、分压式接法的选择①当题中要求负载上电压或电流从零开始调节时，应采用分压式接法；②当题中要求测量精确度高且调节范围大时，一般用分压式接法；③当滑动变阻器的总电阻比待测电阻阻值的一半还小时，一般用分压式接法；④负载电阻的阻值小于滑动变阻器的总电阻或相差不多，且电压、电流不要求从零可调时，一般用限流式接法；⑤两种接法均可使用时，优先用限流式接法(节能)．(6)电表的“三用”：如果知道电表的内阻，电流表、电压表就既可以测电流，也可以测电压，还可以作为定值电阻来用，即“一表三用”．2．最为精确的电阻测量方法——等效替代法(1)电流等效替代(2)电压等效替代3．电表内阻测量最常用的方法——半偏法(1)用半偏法测电流表内阻，如图所示，电阻箱应和电流表并联，然后与大电阻滑动变阻器串联，R测<R 真．(2)若测电压表内阻，如图所示，电阻箱应和电压表串联，然后与小电阻滑动变阻器并联，且R测>R真.例2．某实验小组利用提供的器材测量某种电阻丝(电阻约为20 Ω)材料的电阻率．他们首先把电阻丝拉直后将其两端固定在刻度尺两端的接线柱a和b上，在电阻丝上夹上一个与接线柱c相连的小金属夹，沿电阻丝移动金属夹，可改变其与电阻丝接触点P的位置，从而改变接入电路中电阻丝的长度．可供选择的器材还有：电池组E(电动势为3.0 V，内阻约1 Ω)；电流表A1(量程0～100 mA，内阻约5 Ω)；电流表A2(量程0～0.6 A，内阻约0.2 Ω)；电阻箱R(0～999.9 Ω)；开关、导线若干．他们的实验操作步骤如下：A．用螺旋测微器在三个不同的位置分别测量电阻丝的直径d；B．根据提供的器材，设计并连接好如图甲所示的电路；C．调节电阻箱使其接入电路中的电阻值最大，闭合开关S；D．将金属夹夹在电阻丝上某位置，调节电阻箱接入电路中的电阻值，使电流表满偏，记录电阻箱的电阻值R和接入电路的电阻丝长度L；E．改变金属夹与电阻丝接触点的位置，调节电阻箱接入电路中的电阻值，使电流表再次满偏．重复多次，记录每一次电阻箱的电阻值R和接入电路的电阻丝长度L.F．断开开关，拆除电路并整理好器材．(1)小明某次用螺旋测微器测量电阻丝直径时其示数如图乙所示，则这次直径的测量值d＝________mm；(2)实验中电流表应选择________(选填“A1”或“A2”)；(3)小明用记录的多组电阻箱的电阻值R和对应的接入电路中电阻丝长度L的数据，绘出了如图丙所示的R－L关系图线，图线在R轴的截距为R0，在L轴的截距为L0，再结合测出的电阻丝直径d，可求出这种电阻丝材料的电阻率ρ＝________(用给定的物理量符号和已知常数表示)．【变式探究】待测电阻R x的阻值约为20 Ω，现要测量其阻值，实验室提供器材如下：A．电流表A1(量程为150 mA，内阻约为10 Ω)B．电流表A2(量程为20 mA，内阻r2＝30 Ω)C．电压表V(量程为15 V，内阻约为3 000 Ω)D．定值电阻R0＝100 ΩE．滑动变阻器R1，最大阻值为5 Ω，额定电流为1.0 AF．滑动变阻器R2，最大阻值为5 Ω，额定电流为0.5 AG．电源，电动势E＝4 V(内阻不计)H．电键S及导线若干(1)为了使电表调节范围较大，测量准确，测量时电表读数不小于其量程的三分之一，请从所给的器材中选择合适的实验器材：__________________________(均用器材前对应的序号字母填写)；(2)根据你选择的实验器材，请你在虚线框内画出测量R x的最佳实验电路图并标明元件符号；(3)待测电阻的表达式为R x＝____________，式中各符号的物理意义为___________________________________________．【举一反三】某同学利用右图所示电路测量量程为2.5 V的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R(最大阻值99 999.9 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，直流电源E(电动势3 V)，开关1个，导线若干．实验步骤如下①按电路原理图连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图中最左端所对应的位置，闭合开关S；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V，记下电阻箱的阻值．回答下列问题：(1)实验中应选择滑动变阻器________(填“R1”或“R2”)．(2)根据电路图将下图中实物图连线．(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为________Ω(结果保留到个位)．(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为________(填正确答案标号)．A．100 μA B．250 μAC．500 μA D．1 mA高频考点三测量电源电动势和内阻1．电源电动势和内阻的测量方法任何一种实验方法．一定要紧扣闭合电路欧姆定律E＝U＋Ir，而最关键的是看电路中如何测量出路端电压U和电路中的总电流I，这也是命题专家命题时的入手点．2．数据处理利用图象得出电动势和内阻是常见的方法，对于不同的电路设计，在作图象时都要画出倾斜直线，即得到有关电动势和内阻的一次函数关系，再利用图象中的斜率与截距求解．当电流表或电压表量程不符合实验要求时，要考虑改装电表进行测量，所以有时也会用两个电流表或两个电压表来进行测量．例3．某物理兴趣实验小组的同学为了测量电动势约为3 V的某电源的电动势和内阻，实验室可供选择的实验器材如下．A．电压表V1(0～3 V，R V1＝10 kΩ)B．电压表V2(0～15 V，R V2＝50 kΩ)C．电流表A1(0～3 mA，R g＝100 Ω)D．电流表A2(0～3 A，内阻约为0.5 Ω)E．滑动变阻器R1(0～10 Ω)F．滑动变阻器R2(0～1 000 Ω)G．定值电阻R3＝0.5 ΩH．定值电阻R4＝10 ΩI．开关S以及导线若干回答下列问题：(1)在设计本实验时，为了减小实验误差，电压表应选______(填器材前的序号)，为了操作方便，滑动变阻器应选________(填器材前的序号)，通过分析可知电流表A1的量程太小、电流表A2的量程太大，该小组的同学想将电流表A1改装成量程合适的电流表，则应将电流表A1与定值电阻________(填器材前的序号)________(填“串”或“并”)联，改装后的电流表的量程应为________A；(2)请设计合适的电路图测量电源的电动势和内阻，画在如图甲所示的虚线框内；(3)该实验小组的同学利用所设计的电路得到多组数据，以电流表A1的示数为横坐标、电压表的示数为纵坐标建立坐标系，并将各组数据描绘在该坐标系中，得到的U－I图象如图乙所示，则该电源的电动势E ＝________V，内阻r＝________Ω.(结果保留两位小数)【变式探究】某探究性学习小组利用如图所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1＝1.0 kΩ，电阻R1＝9.0 kΩ，为了方便读数和作图，给电池串联一个R0＝3.0 Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是________导线断开；若读数为零，则一定是________导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图．由I1－I2图象得到电池的电动势E＝________V，内阻r＝________Ω.高频考点四电学创新实验对于电学设计性实验，要注意从原理出发找方法，选器材，定方案．高考中，对设计性实验的考查，一般不直接采用课本上的设计方案，但是其设计技能均取材于课本中的必考实验并结合生活实际，因此考生要对课本上的每一个实验做到心中有数．例4．小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系，已知该金属电阻在常温下的阻值约10 Ω，R随t的升高而增大，实验电路如图所示，控温箱用以调节金属电阻的温度．实验时闭合S，先将开关K与1端闭合，调节金属电阻的温度，分别记下温度t1、t2、…和电流表的相应示数I1、I2、….然后将开关K与2端闭合，调节电阻箱使电流表的示数再次为I1、I2、…，分别记下电阻箱相应的示数R1、R2、….(1)有以下两种电流表，实验电路中应选用________．A．量程0～100 mA，内阻约2 ΩB．量程0～0.6 A，内阻可忽略(2)实验过程中，要将电阻箱的阻值由9.9 Ω调节至10.0 Ω，需旋转图中电阻箱的旋钮“a”、“b”、“c”，正确的操作顺序是________．①将旋钮a由“0”旋转至“1”②将旋钮b由“9”旋转至“0”③将旋钮c由“9”旋转至“0”(3)实验记录的t和R的数据见下表请根据表中数据，在下图的方格纸上作出R－t图线．由图线求得R随t的变化关系为R＝________Ω.【变式探究】某校进行实验电路设计比赛，实验台上备有下列器材：A．电压表V1(量程约2 V，内阻约1 kΩ)B．电压表V2(量程为6 V，内阻为2 kΩ)C．电流计G(量程为3 mA，内阻约500 Ω)D．电流表A(量程为0.6 A，内阻为0.5 Ω)E．滑动变阻器R1(0～15 Ω，0.5 A)F．滑动变阻器R2(0～1 kΩ，0.1 A)G．电阻箱R3(0～999.9 Ω，0.1 A)H．电阻箱R4(0～9 999.9 Ω，0.2 A)I．电源(6 V,0.5 A)J．开关、导线若干(1)利用以上器材在下图中虚线框内设计最佳测量电路，要求既能确定电压表V1的量程，又能尽量准确地测定其内阻，在图中标明选用器材的符号．图中滑动变阻器R应选择________(填写元件符号).(2)(多选)若已知电压表V1量程为2 V，则下列实验小组设计的电路图中，能用来测定电压表V1的内阻且设计合理的是________．1．（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

绝密★启用前高考物理专题十二考试范围：电学实验1．（8分）现给出两个阻值不同的电阻R1和R2，用多用电表按正确的操作程序分别测出它们的阻值，测量R时选用“×100”欧姆挡，其阻值如下图中指针①所示，R1= Ω；测量R2时选用“×10”欧姆1挡，其阻值如下图中指针②所示，R2= Ω。

将某一小量程的电流表改装成大量程的电流表，其中改装后量程较大的是电流表与（填“R1”或“R2”）联（填“串”或“并”）的。

2．（10分）如下图甲为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：（1）调节，使电表指针停在指针对准的“0”刻线（填“电阻”或“电流”）。

（2）将选择开关旋转到“Ω”档的位置。

（填“×1”、“×10”、“×100”或“×1”）（3）将红、黑表笔分别插入“+”、“－”插孔，并将两表笔短接，调节，使电表指针对准的“0”刻线（填“电阻”或“电流”）。

（4）将红、黑表笔分别与待测电阻两端相接触，若电表读数如下图乙所示，该电阻的阻值为Ω。

（5）测量完毕，将选择开关旋转到“OFF”位置。

3．（8分）如下图所示是电子拉力计的示意图，金属弹簧右端和滑动触头P固定在一起（弹簧的电阻不计，P与R1之间的摩擦不计）。

定值电阻R0；电阻R1是用均匀电阻丝密绕在瓷管上做成的（类似于滑动变阻器），其长度为10cm，阻值R1=300Ω，电电动势E=3V，内阻不计。

理想电流表的量程为0~100mA。

当拉环不受拉力时，触头P刚好不与电阻R接触（即电路断开）。

弹簧的劲度系数为10000N/m。

1（1）电路中连入的R0阻值至少应为Ω。

（2）设计中需要将电流表上的电流数值改为拉力的数值，那么在原电流表的40mA处应改为N。

分析可知，拉力计的刻度是否均匀。

（填写“均匀”或“不均匀”）（3）为了使拉力计的量程增大应采用的措施是（只填写一条）。

4．（6分）某待测电阻R（阻值约20Ω）。
