丰田A341E自动变速器拆装指导资料

A341E拆解步骤１． 拆卸控制轴杠杆 拆卸空档启动开关 拆下锁紧螺钉 敲开锁紧垫圈、螺母 卸下空档启动开关 ２． 拆卸速度传感器 拆下速度传感器螺钉 拆下速度传感器及其上的O型密封圈３． 拆下O/D挡直接离合器速度传感器４． 拆下变速器前壳体 拆下节气门拉索夹子 拆下固定变速器前壳体的六个螺钉 取下变速器前壳体５． 拆下后壳体 卸下固定后壳体的六个螺钉 使用铜棒和锤子敲击后壳体 拆下后壳体６． 拆下速度表主动齿轮和速度传感器转子 取下卡环 取下速度表主动齿轮 取下钢球 取下传感器转子 取下板垣键及卡环７． 拆下油底壳 （注意不能反转油底壳向上，否则油底壳杂质会弄脏阀体）拆下固定油底壳的１９颗螺钉 用专用工具插进变速器壳体和油底壳之间切开所夹的密封胶（注意不要损伤油底壳） 分析油底壳内的微粒 检查油底壳内的杂质和微粒 并工具油底壳内的磁铁上的微粒分析变速器内的零件的磨损情况８． 拆下滤清器 反转变速器向上 取下固定滤清器上的三个螺钉 取下滤清器９． 拆下电磁阀导线 拧下２个螺钉 取下导线夹子 拆开电磁阀四个插头１０． 从壳体上卸下接线端子止动杆 从变速器壳体内拉出导线 并取下O型密封圈１１． 拆卸节气门阀拉索 从凸轮上拆下节气门拉索 从壳体上拆下节气门拉索和其上的O型密封圈１２． 拆卸阀体 拆固定阀体的２０个螺钉 拆下阀体 拆卸单向阀１３． 拆卸蓄压缓冲器 取出B－0蓄压缓冲器活塞及弹簧 取出C－2蓄压缓冲器活塞及弹簧取出B－2蓄压缓冲器活塞及弹簧取出C－0蓄压缓冲器盖、弹簧和活塞 取下所有活塞上的O型密封圈１４． 拆卸停车锁杆和棘爪 拆卸停车锁杆支架 从手控阀摆杆上拆下停车锁杆 取下弹簧 从壳体上拉出停车棘爪轴 拆下停车棘爪１５． 拆卸变速器控制轴 敲开锁套的锁止 移动锁套 使用冲子敲出弹簧销 拉出手控阀摆杆轴 取出手控阀摆杆 用螺丝刀拆下油封１６． 拆卸油泵 拆卸固定油泵的７个螺钉 再油泵的专用螺钉孔上拧上螺钉 取下油泵 从油泵上取下滚道 取出油泵上的O型密封圈１７． 拆卸超速传动行星齿轮排 从变速器壳体内取出超速传动直接离合器和超速传动行星齿轮排 取下齿圈 取下推力轴承和滚道１８． 拆卸超速传动制动器 取下卡环 取下压盘 取下５个钢片和５个摩擦片 拆卸超速传动支座的２个固定螺钉 取下卡环 使用专用工具取下超速传动支座总承 从超速传动支座取下滚道１９． 拆卸制动器B1 取下卡环 从进油孔处加压缩空气 取出制动器B1的盖、活塞总承和弹簧 拆卸O型密封圈２０． 拆卸离合器C1、C2 从壳体上拆下离合器C1、C2总承 取下推力轴承和轨道 拆下离合器C1 取下离合器C1上的止推垫（黄色） 取下推力轴承 剩下离合器C2２１． 拆卸制动带 拆卸拆下销子上的异形环 抽出销子 从壳体内取出制动带２２． 拆卸前排行星轮齿轮齿圈 从壳体内拆下前排行星轮齿轮齿圈 从前排行星轮齿轮齿圈上拆下滚道和推力轴承２３． 拆卸输出轴 用卡钳在输出轴上取出卡环 从壳体内取出输出轴２４． 拆卸拆卸前排行星轮齿轮 从壳体内取出行星轮齿轮 从行星轮齿轮上取出推力轴承和滚道２５． 拆卸太阳轮和单向离合器F1 从壳体内取出太阳轮和单向离合器F1 取出止推垫（黄色）２６． 拆卸制动器B2压盘摩擦片和钢片 拆下卡环 取出压盘 取出5个摩擦片5个钢片 取出活塞传动套 ２７． 拆卸制动器B2、B3和后行星齿轮排 取出卡环 重新装上输出轴 从壳体内取出制动器B2、B3和后行星齿轮排总承 从制动器B3上拆下推力轴承 从壳体上拆下片簧２８． 拆卸制动器B2进油管 拆下的零件应彻底清洗干净 然后用压缩空气吹干 所有的新摩擦片和制动带应在自动变速器油里面浸泡１５分钟以上 更换所有的密封圈 所有的配合副应先涂上自动变速器油再安装 轴承可涂上凡士林安装。

A341E自动变速器传动部分的拆装一、技术标准和要求(1)高、倒挡离合器鼓与前后太阳轮驱动鼓卡槽之间的轴向间隙应为9．8—11．8mm。

(2)自动变速器输出轴的轴向间隙应为1．23～2．49mm。

二、实训器材A341E自动变速器l台，常用工具，量具各l套。

三、操作步骤及工作要点以日本凌志LS400轿车的A341E自动变速器为例。

1，自动变速器的分解(1)拆卸自动变速器前、后壳体油底壳及阀板：①清洁变速器外部，拆除所有安装在自动变速器壳体上的零部件，如加油管、空挡启动开关、车速传感器、输入轴传感器等；②从自动变速器前方取下液力变矩器，松开紧固螺栓，拆下自动变速器前端的液力变矩器壳，拆除输出轴凸缘和自动变速器后端壳，从输出轴上拆下车速传感器的感应转子；③拆—㈠自底壳，取下19支油底壳连接螺栓后，用维修专用工具的刃部插入变速器与油底壳之间，切开所涂密封胶，注意不要损坏油底壳凸缘；④检查油底壳中的颗粒。

拆下磁铁，观察其收集的金属颗粒，若是钢(磁性)性材料，则说明轴承、齿轮和离合器钢片存在磨损，若是黄铜(非磁性)材料，则说明是衬套磨损；⑤拆下连接在阀板上的所有线束插头，拆下4个电磁阀，拆下与节气门阀连接的节气门拉索，用起子把液压油管小心的撬起取下，松开进油滤网与阀板之间的固定螺栓，从阀板上拆下进油滤清器；⑥拆下阀板与自动变速器壳体之间的连接螺栓，取下阀板总成，取出自动变速器壳体油道中的止回阀、弹簧和蓄压器活塞，拆下手控阀拉杆和停车闭锁爪，必要时也可拆下手控阀操纵轴。

(2)拆卸油泵总成：拆下油泵固定螺栓，用专用工具拉出油泵总成。

(3)分解行星齿轮变速器：①从自动变速器前方取出超速行星架和超速(直接)离合器组件及超速齿圈；②拆卸超速制动器，用起子拆下超速制动罪卡环，取出超速制动器钢片和摩擦片。

拆下超速制动器鼓的卡环，松开壳体上的固定螺栓，用拉具拉出超速制动器鼓；③拆卸2挡强制制动带活塞，从外壳上拆下1挡强制制动带液压缸缸盖卡环，用手指按住液压缸缸盖，从液压缸进油孔吹人压缩空气，将液压缸缸盖和活塞吹出；④取出中间轴，拆下高、倒挡离合器和前进挡离合器组件，拆出2挡强制制动带销轴，取出制动带，拆出前行星排，取出前齿圈，将自动变速器立起，用木块垫住输出轴，拆下前行星架上的卡环，拆出前行星架和行星齿轮组件，取出前后太阳轮组件和低挡单向离合器，拆卸2挡制动带，拆下卡环，取出2挡制动器的所有摩擦片、钢片及活塞衬套；⑤拆卸输出轴、后行星排和低、倒挡制动器组件。

丰田A341E自动变速器拆装指导资料
丰田A341E自动变速器曾用于丰田凌志Lexus LS400汽车上，是辛普森式自动变速器的典型代表。

它有四个前进档，一个倒档。

四档是超速档。

一、结构原理：
1-1、丰田A341E自动变速器结构原理图
1-2、丰田A341E自动变速器各执行元件功能表
1-3、丰田A341E自动变速器档位分析
二、拆装指导资料
2-1、总体结构图一
2-2、总体结构图
2-3、油泵分解图
2-4、超速档行星齿轮、超速直接档离合器和超速档单向离合器分解图
2-6、直接档离合器分解图
2-8、前行星齿轮系统和1号单向离合器分解图
2-9、第二档跟踪惯性制动器分解图
2-10、第二档制动器分解图
2-11、后行星系统和2号单向离合器及输出轴
2-12、第一档和倒档制动器分解图
2-13、轴承和轴承圈安装位置和方向。

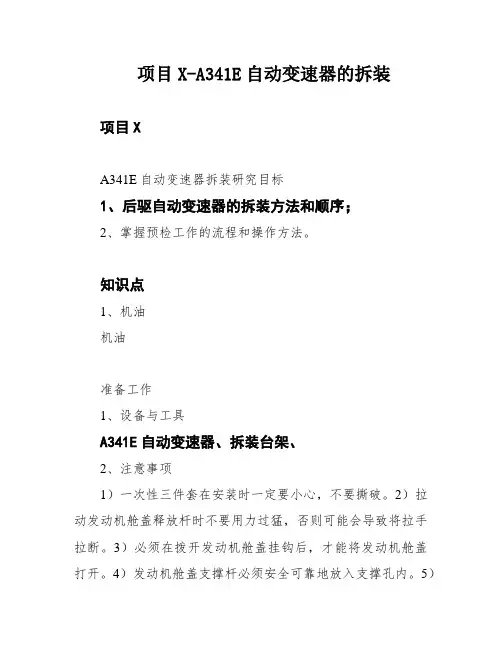

项目X-A341E自动变速器的拆装项目XA341E自动变速器拆装研究目标1、后驱自动变速器的拆装方法和顺序；2、掌握预检工作的流程和操作方法。

知识点1、机油机油准备工作1、设备与工具A341E自动变速器、拆装台架、2、注意事项1）一次性三件套在安装时一定要小心，不要撕破。

2）拉动发动机舱盖释放杆时不要用力过猛，否则可能会导致将拉手拉断。

3）必须在拨开发动机舱盖挂钩后，才能将发动机舱盖打开。

4）发动机舱盖支撑杆必须安全可靠地放入支撑孔内。

5）翼子板布和前格栅布安放位置必须适当。

6）车轮挡块安放在后轮位置，以挡块接触面完全抵住轮胎表面为准。

7）检查机油液位时，第一次抽出机油标尺应用抹布擦拭干净，然后将机油尺放回原位置，重新抽出进行检查。

8）检查制动液位时，禁止用手摇动罐体，可能会导致相关连接部位的松动。

可以利用手电筒辅助检查。

功课内容1、拆主动变速器上端外壳a)拧松油泵的六颗12号螺栓；b)拧出主动变速器上端外壳的4颗14号、两颗17号螺栓；c)拆下外壳，外壳倒放在地上；2、拆油泵a)从油底拧出油泵的六颗12号螺栓；b)抽出油泵；3、拆超速档聚散器C0、行星齿轮总成a)抽出超速档聚散器C0；b)抽出超速档行星架与输入轴总成；4、拆超速档制动器B0制动鼓a)抽出超速档制动器B0制动鼓；b)分化制动器BO与超速档齿圈；5、拆下聚散器C1、C2a)抽出离合器C1；b)抽出聚散器C2；6、汽车拆主动变速器下端外壳a)拧松自动变速器下端外壳6颗12号螺栓（其中两颗较短，4颗较长）；b)拆下主动变速器下端壳体，壳体倒放在地上；7、拆下转速表从动齿轮和转速传感器感应转子a)拆下转速表从动齿轮；b)用螺丝批把钢球磁出来；c)拆下转速传感器感应转子；d)拿下半圆销；8、拆卸油底壳a)拆卸油底壳10号螺栓，对角拆卸；b)取下油底壳，将油底壳放置在地上，拆卸的螺栓放在油底壳里；9、拆油路管a)拆卸油路管（拆装顺序：1短，1中，1长，1Z形状）；b)将拆卸下来的油路管放置在油底壳里；10、拆阀体滤清器a)拧松阀体滤清器的六颗8号螺栓；b)拆下阀体滤清器；11、拆阀体和节气门拉索a)先拧松阀体的螺栓，直到全部阀体有所松动的情形下，再拧下螺栓；b)使用螺丝批将节气门阀凸轮卡紧。

技能节) 丰田A341E自动变速器拆装项目步骤XXX Rear-XXX ProjectXXX:1.The n time is 30 minutes (excluding XXX);2. is 100 points。

with each project worth 1 point。

There area total of 53 disassembly and assembly projects。

for a total of 53 points;3.Each two XXX.Class Name Student ID Q&A ScoreStep Project XXXDisassembly of Toyota A341E Rear-XXX1.Disassemble the automatic n1.Loosen the six 12mm bolts of the oil pump;2.Loosen the four 14mm and two 17mm bolts of the upper end housing of the automatic n;3.Remove the housing and place it upside down on the ground;2.Disassemble the oil pump1.Loosen the six 12mm bolts of the oil pump。

2.Remove the oil pump;3.Disassemble the overdrive clutch1.Remove the overdrive clutch C0;2.XXX;4.Disassemble the overdrive brake1.Remove the overdrive brake B0 drum;2.Disassemble the brake B0 and overdrive ring gear;5.Disassemble clutch C11.Remove clutch C1;6.Disassemble clutch C21.Remove clutch C2;7.Flip the table1.Flip the XXX and the oil pan is facing up;8.Disassemble the lower end of the automatic n1.Loosen the bolt of the first speed sensor;2.Loosen the bolt of the second speed sensor;3.Loosen the six 12mm bolts of the lower end housing of the automatic n (two of which are shorter and four are longer);4.Remove the lower end housing of the automatic n and place it upside down on the ground;10.Remove the first snap ringe snap ring pliers to remove the first snap ring;11.Remove the driven gear of the speedometer1.Remove the driven gear of the speedometer;e a screwdriver to remove the steel ball;12.Remove the speed sensor1.Remove the speed sensor n rotor;2.Remove the half-circle pin;13.Remove the second snap ringe snap ring pliers to remove the second snap ring;14.Remove the oil pan1.Remove the 10mm bolt of the oil pan diagonally;2.Remove the oil pan and place the disassembled bolts in the oil pan;15.Remove the oil line1.Remove the oil line (disassembly sequence: 1 short。

丰田自动变速器拆装与调整（实训）1.1 实训内容1.后驱自动变速器的结构2.后驱自动变速器拆装3.后驱自动变速器检查、调整1.2 实训目的及要求1.了解后驱自动变速器的结构2.了解自动变速器的工作情况3.学会后驱自动变速器拆装4.学会后驱自动变速器检查调整1.3 实训设备、器材及工量具1.自动变速器1台2.自动变速器试验台架1台3.自动变速器各类型零部件1套4.常用拆装工具1套，专用工具1套5.零件存放台、盆1个6.多媒体教室1间，相应的教学软件1套1.4实训时间及组织安排1.实训时间：2.组织安排：每组5~6人，由老师指导，学生动手拆装。

1.5实训项目、步骤及操作要点后驱自动变速器的结构形式随车型的不同而变化，但其拆装与调整的方法大致相同，本实训内容以丰田A341E和A342E自动变速器为例，介绍后驱自动变速器拆装与调整。

1.5.1 丰田A341E和A342E自动变速器的结构如图1-1所示为丰田A341E和A342E自动变速器的结构。

该自动变速器形式为辛普森式，有三排行星齿轮机构。

结构简图如图1-2所示。

1.5.2 丰田A341E和A342E自动变速器的工作情况丰田A341E和A342E自动变速器有10个换挡执行机构，其中离合器3个，制动器4个，单向离合器3个。

其各挡位工作情况见表1-1图1-2丰田A341E 和A342E 自动变速器的结构简图图1-1 丰田A341E 和A342E 自动变速器的结构图1-变扭器 2-锁止离合器 3-锁止电磁阀 4-油压电磁阀 5-换档电磁阀B 6-换档电磁阀A C 0-直接离合器 C 1-倒档及高档寓合器 C 2-前进离合器 B 。

-超速制动器 B 1-2档制动器 B 2-低档及倒档制动器 B 3-2档强制制动器 F 。

-直接单向超越离合器 F 1-低档单向超越离合器 F 2-2档单向超越离合器如图1-3所示，变速器的液压控制系统由油泵、阀体、电磁阀、蓄压器、离合器、制动器和作用连接这些零部件的液压通道组成。
