自动变速箱的分解与组装

汽车自动变速器拆装实训报告自动变速器的拆装步骤
汽车自动变速器的拆装组装实训是本科拆装实训的重要组成部分，自动变速器是汽车
行业的重要元器件，它是一个能够让发动机轻松调节车速自动调整传动比，从而减少驾驶
员手动变速器换挡频繁操作的一种装置，被广泛用于汽车系统的自动控制中。

本文将简单
介绍汽车自动变速器的拆装实训。

首先是拆装准备。

拆装实训前需要检查变速器内的零件，避免零件过度磨损及其导致
的变速器故障。

在进行拆装实训前还要做好常规的安全防护，如带上安全手套、口罩、护
目镜等，以防止拆装过程产生的任何外部损伤。

其次是实施步骤。

拆装自动变速器应遵循正确的步骤：
1、拆下变速器动力单向销，拆下变速器上的变速器托架和与变速器相连的液压管路；
2、拆下变速器上的变速行程传动链，拆下变速器上的前、后轴封箱；
3、最后拆下变速器上的变速行程比例比例齿轮。

最后是拆装后的收尾工作。

拆装实训完后，必须检查变速器里各部件的焊接质量、位
置和形状，如果发现任何问题，及时进行补救，以确保变速器运行时故障率低。

焊接完成后，要进行严格清洗，免费任何外界污物，以保证变速器总成体的完全健康。

实施实训前、中、后都可以拍照记录，以便后续检查时容易掌握每一步的具体执行情况。

拆装自动变速器是汽车行业的重要实训项目，只有在掌握正确的拆装实施流程的基础上，遵循合理的安全操作规程，才能有助于减少自动变速器出现故障的几率。

总结自动变速器的拆装步骤与要领在汽车维修领域，对于自动变速器的维护和保养显得尤为重要。

自动变速器是车辆的重要组成部分，它直接关系到车辆的行驶平稳性和性能表现。

了解自动变速器的拆装步骤与要领，对于汽车维修工作者和车主来说都是至关重要的知识。

1. 准备工作在进行自动变速器的拆装工作之前，首先要做好准备工作。

这包括准备好所需的工具和设备，确保工作场地整洁和安全，以及对车辆进行必要的检查和准备工作。

还需要对自己的工作流程和拆装步骤进行合理规划，以确保工作的顺利进行。

2. 拆卸外部零部件在开始拆装自动变速器之前，需要首先拆卸外部零部件，例如变速器油底壳、驱动轴、传动轴等。

这些零部件的拆卸需要谨慎进行，以防损坏零部件或者造成其他不必要的问题。

在拆卸外部零部件的过程中，需要对相关连接处进行标记，以便日后安装时能够正确安装。

3. 拆卸变速器本体拆卸外部零部件后，可以开始拆卸变速器本体。

在这一步骤中，需要先拆卸传动链条、活塞、液压缸等内部零部件，然后逐步进行变速器本体的分解。

在拆卸变速器本体时，需要特别注意零部件的位置和安装方式，以免造成损坏或者错误安装。

4. 清洗和检查零部件在拆卸自动变速器的过程中，所有拆卸下来的零部件都需要进行清洗和检查。

通过清洗和检查，可以了解零部件的磨损程度和工作状态，进而决定是否需要更换或修理。

在清洗和检查零部件时，还需要留意零部件之间的配合状态，以确保日后安装时能够完美配合。

5. 安装变速器本体在清洗和检查完毕后，可以开始安装变速器本体。

在安装过程中，需要注意安装顺序和安装要领，确保每个零部件都能够正确安装并紧固。

特别要注意的是，在安装传动链条、活塞等零部件时，需要保证其位置和角度的正确性，以免影响变速器的工作性能。

6. 安装外部零部件可以进行外部零部件的安装工作。

这包括变速器油底壳、驱动轴、传动轴等零部件的安装。

在安装外部零部件时，同样需要注意安装顺序和安装要领，并确保每个零部件都能够正确安装并紧固。

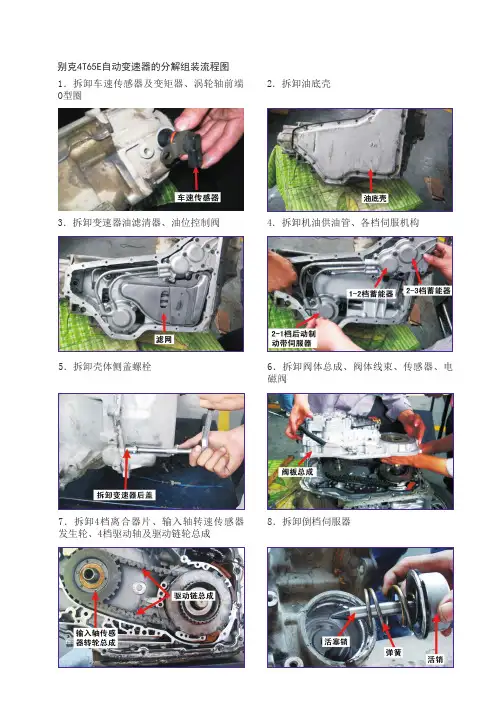

别克4T65E自动变速器的分解组装流程图
1．拆卸车速传感器及变矩器、涡轮轴前端
O型圈2．拆卸油底壳
3．拆卸变速器油滤清器、油位控制阀
4．拆卸机油供油管、各档伺服机构
5．拆卸壳体侧盖螺栓
6．拆卸阀体总成、阀体线束、传感器、电磁阀
7．拆卸4档离合器片、输入轴转速传感器
发生轮、4档驱动轴及驱动链轮总成8．拆卸倒档伺服器
9．拆卸4档制动器10．拆卸倒档制动器、2档离合器及输入离
合器总成
11．拆卸行星齿轮总成12．拆卸前进档伺服器
13．拆卸后排太阳轮及单向离合器14．拆卸差速器后壳
15．拆卸主减速器。

汽车变速箱拆装与调试技巧汽车变速箱是汽车动力传动系统中非常重要的组成部分，它负责调节发动机转速与车辆行驶速度之间的转换。

在汽车维修过程中，有时需要对变速箱进行拆装与调试。

本文将介绍汽车变速箱拆装与调试的基本技巧，以帮助读者更好地进行相关操作。

一、准备工作在拆装与调试变速箱之前，我们需要做一些准备工作，以确保操作顺利进行。

首先，准备好所需的工具和设备，如扳手、螺丝刀、千斤顶等。

其次，查找相关车型的技术资料和维修手册，以便了解变速箱的结构和工作原理。

最后，确保工作环境安全整洁，以避免意外发生。

二、拆卸变速箱1. 断开电气连接：在拆卸变速箱之前，需要先断开与变速箱相关的电气连接，如传感器、线束等。

注意标记好每个连接的位置，以便拆装时不会出错。

2. 卸下变速箱固定件：使用扳手和螺丝刀逐步卸下变速箱的固定件，如螺栓、螺母等。

注意按照正确的顺序进行操作，以免损坏其他零部件。

3. 拆卸传动轴：传动轴连接发动机与变速箱，拆卸时需要先松开传动轴处的螺栓，然后轻轻地将传动轴与变速箱分离。

4. 卸下变速箱本体：在变速箱固定件和传动轴都已拆卸完毕后，可以小心地卸下变速箱本体。

注意操作时要轻拿轻放，以免损坏其他零部件。

三、调试变速箱1. 清洁和检查：拆卸下来的变速箱需要进行清洁和检查。

首先，使用适当的清洁剂清洗变速箱内外的油污和杂物。

然后，仔细检查变速箱的各个零部件是否有损坏或磨损的情况。

如有问题，需要及时更换或修理。

2. 组装变速箱：在清洁和检查完变速箱后，可以开始组装工作。

按照正确的顺序将各个零部件安装到变速箱内，注意确保每个零部件的位置和安装方式正确无误。

3. 加注变速箱油：在组装好的变速箱内加注适量的变速箱油。

根据车型不同，变速箱油的种类和数量也会有所不同，需要参考相应的技术资料和维修手册进行操作。

4. 调试变速箱：调试变速箱需要使用专用的设备和工具。

通过连接诊断仪器，对变速箱进行相关参数的调整和测试，以确保变速箱的工作正常。

自动变速器拆装实训自动变速器拆装实训是一个非常重要的实践课程，旨在让学生了解和掌握自动变速器的结构和原理，以及拆装和维修的技能。

以下是自动变速器拆装实训的一些关键步骤和注意事项：1. 准备工作：在进行自动变速器拆装实训之前，需要准备好所需的工具和设备，例如各种规格的螺丝刀、扳手、锤子、间隙规等。

同时，还需要对自动变速器的型号和规格进行了解，并熟悉其结构和工作原理。

2. 拆下附件：在拆装自动变速器之前，需要先拆下变速器的附件，例如油泵、阀体、控制阀等。

在拆卸附件时，需要使用正确的工具和按照规定的顺序进行操作，以免损坏变速器或附件。

3. 拆卸自动变速器：在拆卸自动变速器时，需要先拆下变速器的固定螺栓或螺母，然后将变速器从汽车上取下来。

在拆卸过程中，需要注意安全，避免变速器掉落或撞击其他部件。

4. 检查和维修：在拆卸自动变速器之后，需要对变速器的各个部件进行检查和维修。

例如，检查轴承是否磨损、齿轮是否磨损或松动、密封件是否老化或损坏等。

如果发现部件损坏或磨损，需要进行更换或修复。

5. 重新组装：在完成检查和维修之后，需要将自动变速器重新组装起来。

在组装过程中，需要使用正确的工具和按照规定的顺序进行操作，确保各个部件的正确安装和固定。

6. 试车和调试：在重新组装完成之后，需要进行试车和调试，检查自动变速器的各项功能是否正常。

如果发现异常情况或问题，需要进行进一步检查和修复。

在进行自动变速器拆装实训时，需要注意安全和规范操作。

同时，还需要注重实践经验的积累和实践能力的提升。

通过不断的实践和学习，学生可以更好地掌握自动变速器的结构和原理，以及拆装和维修的技能。

变速箱分解和组装操作规程预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制变速箱分解和组装操作规程1.把变速箱夹在修理架(VW540)上,放出变速箱机油,将变速器后盖拆下,取出调整垫片和密封垫圈.2.小心地将第3、4档换挡滑杆向第3档方向拉至小的档块取出,将换档杆重新推倒空档位置3.使倒车档和第一档齿轮啮合,锁住轴及旋下主动齿轮螺母4.用工具VW540和30-211A顶住输入轴,取下输入轴的档圈和垫片5.用拉出器拉出输入轴的向心滚珠轴承,取出输入轴6.用工具VW411压出小齿轮1输出轴,取出差速器7.压住倒档齿轮轴并取出倒档齿轮8.进行部件的检查,维修或更换、调整9.将换档滑杆第一、二档换档拔叉和主动齿轮一起装入轴承支座并压入圆锥滚柱轴承的第一内环,使用工具VW412、VW426、VW402等10.安装好第一、二档夹紧爪,压入弹性销,安装倒档齿轮,压入轴、安装输入轴11.拉回第三、四档的换档滑杆,直至第三、四档的换档拔叉能够装入滑动套为止,将换档拔叉能够装入滑动套筒为止,将换档滑杆放入空档位置并将换档滑杆与换档拔叉及销子固定住12.放好新的密封环,并将齿轮组装入变速箱壳体内,且轴承支座与输入和主动齿轮连在一起,压入定位销,用25牛顿·米的力矩拧紧螺钉13.用30-211A、VW295、VW51压入输入轴的向心滚珠轴承或组合式轴承14.啮合第一档和倒车档齿轮用10牛顿·米的力矩拧紧主动齿轮螺母并锁紧15.将换档滑杆置于空档位置,小心地将三、四档换档滑杆朝第三档方向拉出直至能安装互锁销为止,在止位块处少许涂一点润滑油并将互锁销滑杆重新置于空档位置16.安装差速器17.注意事项:17.1换档滑杆不能拉出太远,否则同步器内的档块会弹出来,换档滑杆不能回到空档位置17.2在压出主动齿轮时,要注意第一、二档换档滑杆的间隙,必要时要轻轻的敲击防止卡住18.组装好后,装车要求其他相关部位安装牢固,并注入合适的变速箱机油19.行驶检查,换档灵便,不掉档、不乱档,齿轮无异响,无渗漏20.依据:《桑塔纳变速箱维修手册》。

自动变速器的拆装一、实验目的与要求1．掌握自动变速器组成及其装配关系。

2．了解油泵、液力变矩器和阀体安装位置和拆装方法。

1．掌握行星齿轮机构的组成、拆装方法、装配关系和动力传动路线。

二、设备器材A341自动变速器A131L自动变速器A140自动变速器组合套筒扳手2套，螺丝刀10把，卡环钳5个，拉器2件，专用工具1套。

三、拆装步骤及方法（一）、从车上拆卸自动变速器在拆卸自动变速器之前，应关闭汽车点火开关，拆下蓄电池负极电缆，放掉自动变速器油，参考图13-1进行拆卸。

①拆下自动变速器节气门拉索，拔下自动变速器上所有线束插头，拆除车速表软轴，油管、操纵手柄与手动阀摇臂的连接杆等所有与自动变速器连接的零部件。

②拆下排气管支架，排气催化转化器。

③拆下两侧的隔热罩，脱开自动变速器油冷却管。

④拆下液力变矩器板，转动曲轴、拆除6个液力变矩器安装螺栓。

⑤拆下自动变速器与车架的连接支架，用千斤顶托住自动变速器。

⑥拆下自动变速器和飞轮壳的连接螺栓，将变矩器和自动变速器一同抬下。

（二）、自动变速器解体1．拆卸自动变速器前后壳体、油底壳及阀体自动变速器前后壳体、油底壳及阀体的分解如图13-2所示。

①从自动变速器前方取下变矩器。

②拆除所有安装在自动变速器壳体上的部件，如加油管、档位开关、车速传感器、输入轴转速传感器等。

③松开紧固螺栓，拆下自动变速器前端的变矩器壳。

④拆除输出轴凸缘和自动变速器后端壳，从输出轴上拆下车速传感器感应转子。

⑤拆下油底壳，松开进油滤网与阀体之间的固定螺栓，从阀体上拆下进油滤网。

⑥取下阀体总成。

阀体上的螺栓一部分固定在自动变速器壳体，一部分固定上下阀体。

在拆卸阀体总成时，应确认阀体与自动变速器壳体之间固定螺栓。

拆卸阀体时，应先松开阀体四周的固定螺栓；再检查阀体总成是否松动。

若未松动，可将阀体中间的所有螺栓逐个松开少许，直到阀体总成松动为止，即可找出阀体上所在固定在自动变速器壳体上的固定螺栓。

有些自动变速器的阀体图13—1 自动变速器及其周围零部件与总成与自动变速器壳体之间用油管连接，可用旋具将油管撬起后再拆下阀体总成。

自动变速器拆装实训
自动变速器拆装实训的步骤如下：
1. 将车辆举升，拆卸空气滤清器和发动机罩。

接下来拆卸自动变速箱顶部和外壳后部。

2. 拆卸不带有定位销的螺丝时，应使用螺丝刀其边缘进行拆卸，以防损坏螺栓和密封件。

操作时应轻拿轻放，避免碰伤装配面。

3. 在拆卸油底壳时，需要防止机油污渍污染车身底部，同时还需要保存完整的螺栓。

4. 按照一定顺序拆卸每个部件，安装时也需注意按正确顺序拧紧每个螺栓。

5. 使用工具及辅助工具确保每个螺母/螺栓都到达规定的力矩值。

6. 最后清理工作台、地面和工作区域，拆卸专用工具并放好。

此外还需注意安全问题，遵守相关规定和操作规范。

如需了解更多信息，建议咨询专业人士。

一、实训目的与要求1.熟悉自动变速器传动部分的拆装过程2.自动变速器传动部分各部件的名称和连接关系要求：1.高、倒档离合器鼓与前后太阳轮驱动鼓卡槽之间的轴向间隙应为9.8mm~11.8mm ；2. 自动变速器输出轴的轴向间隙应为 1.23~2.49mm 。

二、实训设备与器材三、实训内容与步骤自动变速器是指不依靠人的手力，而能自动实现换挡功能的装置，具有变速平滑、驾驶轻便等优点，是目前世界上使用最多的一种变速器。

（一）自动变速器的分解（1）清洁变速器外部，拆除所有安装在自动变速器壳体上的零部件，如加油管、空档起动开关等；（2）从自动变速器前方取下液力变矩器，松开紧固螺栓，拆下自动变速器前端的液力变矩器壳，拆除输出轴凸缘和自动变速器后端壳，从输出轴上拆下车速传感器的感应转子；（3）拆下油底壳，取下 19 支油底壳连接螺栓后，用维修专用工具的刃部插入变速器与油底壳之间，切开所涂密封胶，注意不要损坏油底壳凸缘；（4）检查油底壳中的颗粒。

拆下磁铁，观察其收集的金属颗粒，若是钢（磁性）性材料，则说明轴承、齿轮和离合器钢片存在磨损，若是黄铜（非磁性）材料，则说明是衬套磨损；（5）拆下连接在阀板上的所有线束插头，拆下 4 个电磁阀，拆下与节气门阀连接的节气门拉索，用起子把液压油管小心的撬起取下，松开进油滤网与阀板之间的固定螺栓，从阀板上拆下进油滤清器；（6）拆下阀板与自动变速器壳体之间的连接螺栓，取下阀板总成，取出自动变速器壳体油道中的止回阀、弹簧和蓄压器活塞，拆下手控阀拉杆和停车闭锁爪，必要时也可拆下手控阀操纵轴。

2 ．拆卸油泵总成：拆下油泵固定螺栓，用专用工具拉出油泵总成。

3 ．分解行星齿轮变速器：（1）从自动变速器前方取出超速行星架和超速（直接）离合器组件及超速齿圈；（2）拆卸超速制动器，用起子拆下超速制动器卡环，取出超速制动器钢片和摩擦片。

拆下超速制动器鼓的卡环，松开壳体上的固定螺栓，用拉具拉出超速制动器鼓；（3）拆卸 2 档强制制动带活塞，从外壳上拆下 2 档强制制动带液压缸缸盖卡环，用手指按住液压缸缸盖，从液压缸进油孔吹入压缩空气，将液压缸缸盖和活塞吹出；（4）取出中间轴，拆下高、倒档离合器和前进档离合器组件，拆出 2 档强制制动带销轴，取出制动带，拆出前行星排，取出前齿圈，将自动变速器立起，用木块垫住输出轴，拆下前行星架上的卡环，拆出前行星架和行星齿轮组件，取出前后太阳轮组件和低档单向离合器，拆卸 2 档制动带，拆下卡环，取出 2 档制动器的所有磨擦片、钢片及活塞衬套；（5）拆卸输出轴、后行星排和低、倒档制动器组件。
