110kV交联电缆敷设安装规范及注意事项1 电缆敷设前应按下列要求进行检查:1.1 电缆通道畅通,排水良好。
金属部分的防腐层完整。
隧道内照明、通风符合要求。
1.2 电缆型号、电压、规格应符合设计。
1.3 电缆外观应无损伤,当对电缆的密封有怀疑时,应进行潮湿判断;直埋电缆应经试验合格。
1.4 电缆放线架应放置稳妥,钢轴的强度和长度应与电缆盘重量和宽度相配合。
1.5 敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆,减少电缆接头。
1.7 在带电区域内敷设电缆,应有可靠的安全措施。
2 电缆敷设时,不应损坏电缆沟、隧道、电缆井和人井的防水层。
3 电力电缆在终端头与接头附近宜留有备用长度。
4 电缆各支持点间的距离应符合设计规定。
当设计无规定时,不应大于表7中所列数值。
表5 电缆各支持点间的距离 mm5 电缆的最小弯曲半径不小于25(D+d)。
6 电缆敷设时,不应使电缆在支架上及地面上摩擦拖拉。
电缆上不得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。
7 用机械敷设电缆时的最大牵引强度宜符合表8的规定。
表6 电缆最大牵引强度(N/mm2)8 机械敷设电缆的速度不宜超过15m/min。
9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m;滚动敷设时,每只滚轮铅套电缆不大于0.5K N,皱纹铝套电缆不大于2 K N。
10 敷设电缆时,电缆允许敷设最低温度,在敷设前24h内的平均温度以及敷设现场的温度不应低于0℃。
11 电缆敷设时应排列整齐,不宜交叉,加以固定,并及时装设标志牌。
12 电缆进入电缆沟、隧道、坚井、建筑物、盘(柜)以及穿入管子时,出入口应封闭,管口应密封。
13 生产厂房内及隧道、沟道内电缆的敷设13.1 电缆的排列,应符合相关规定。
13.2 电缆与热力管道、热力设备之间的净距,平行时应不小于1m,交叉时应不小于0.5m,当受条件限制时,应采取隔热保护措施。
电缆通道应避开锅炉的看火孔和制粉系统的防爆门;当受条件限制时,应采取穿管或封闭槽盒等隔热防火措施。
茌平新城110kV变电站控制电缆敷设作业指导书编制:日期:审核:日期:批准:日期:施工单位:日期:一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机(线号管)、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线(做屏蔽)、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。
“可做表说明”2、技术准备(1)熟悉就地设备、控制盘柜的安装位置、电缆沟走向。
(2)核对接线图纸和电缆清册,并与相关专业人员进行图纸会审。
(3)对电缆敷设路径进行二次设计,编制电缆敷设清单。
核对电缆规格、型号、数量与电缆清单相符。
(4)敷设前应按设计和实际路径计算每根电缆的长度,合理安排每盘电缆。
二、施工方法及要求1、电缆运输及现场存放根据现场情况,规划好电缆盘存放场所,一方面要考虑不影响交通,另一方面要选择易于放线的位置,电缆盘在现场应摆放整齐。
2、电缆敷设前应完成的工作电缆敷设要专人负责,严格过程控制。
敷设前,应检查电缆型号、规格等应符合设计,对电缆进行外观检查及绝缘电阻测量,并做好记录,合格后方可施放。
3、敷设通道应畅通并验收合格检查敷设路线是否明确,有无堵塞或不便通行的地方。
检查电缆两端的设备是否就位,位置是否正确,并预先编号以利施工。
4、电缆敷设的工艺要求(1)动力电缆、控制电缆与信号电缆应分层敷设。
自上而下的排列顺序为:35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。
敷设后应根据需要留出一定的备用长度(2)尽量同一方向电缆一次敷设完毕,对不能一次敷设的电缆,给其留出适当的位置,以便以后敷设。
(3)在敷设过程中注意转弯部分,应配备有经验的电缆工,一根电缆敷设完,在转角处每根电缆要一致地相互平行转弯,即整理、绑扎、挂牌,以保证敷设整齐、美观、正确。
(4)在十字交叉处,要力求把分向一边的电缆一次进行敷设,另一边再作一次敷设,使交叉处只成两层交压,以求美观,沿竖井敷设时使电缆交叉尽量集中在底部。
110kV电缆穿管的敷设摘要:北京地区110 kV电缆主要采用隧道内敷设的方式,但是地下电力隧道造价较高,而且市区内主干网路径上隧道已近饱和;同时电缆网目前正迅速的向市区以外扩展延伸。
如采用隧道敷设则一次性投资过多,且电缆总数也不多。
该文就110kV电缆穿管敷设需要解决的问题、用于110kV电缆敷设的管井设计的相关问题以及管井的经济技术指标分析进行探讨,从而论证110kV电缆穿管敷设的可行性。
关键词:电缆敷设电力管井输电设备目前,国内110 kV电缆敷设方式种类很多,如直埋敷设、穿管敷设、隧道敷设等,而在北京地区110 kV电缆主要采用隧道内敷设的方式。
电缆在隧道内敷设其运行条件较好,环境温度基本恒定,施工便利,且便于管理维护。
但是,地下电力隧道造价较高。
如果在市区内主干线网路径上,有多路电缆敷设其中,隧道尚能体现其优越性,且经济技术指标也较合理。
然而随着市区内主干网路径上隧道已近饱和,而电缆网目前正迅速的向市区以外扩展延伸,如三环、四环外,甚至五环外的许多经济开发区内的电缆网系统,其总体规划已近全面,如采用隧道敷设则一次性投资过多,且电缆总数也不多,这就不具有经济合理性,在一定程度上造成了投资方的浪费。
因此,我们很有必要在北京地区发展适合110 kV电缆的另一种可以推广的敷设方式。
这种新型敷设方式首先在造价方面应较为经济,其次在施工、运行、维护等方面具有其可行性,同时还应具有可重复使用的特点,减少地面开挖的次数。
经过近年来配网工程中管井敷设电缆的大量实践,尤其是在三环入地工程中大量新型管材的应用,发现电缆的管井敷设在许多方面均具有较好的特性:管井本体的投资较为经济,一次建成后可敷设多路电缆,且可避免重复的地面开挖。
目前国内在上海、广东等地区已有许多110 kV电缆工程采用穿管敷设方式,因此110 kV穿管敷设已具有较丰富的实施及运行经验可以借鉴。
1 110 kV电缆的穿管敷设1.1 载流量电缆的敷设方式会直接影响到电缆的载流量,其主要原因在于不同敷设方式下,电缆周围媒质的热阻不同。
110kV变电站电气施工方案1. 引言本文档旨在描述110kV变电站的电气施工方案。
变电站作为电力系统的重要组成部分,承担着将高压输电线路的电能转变为低压电能并向用户供电的重要任务。
本文档将从施工准备、主要工程内容和施工流程等方面进行详细阐述。
2. 施工准备2.1. 施工人员培训与资质要求在施工前,施工人员需要进行相关的培训,掌握110kV变电站的电气设备、施工工艺和安全操作规程等知识。
施工人员需持有相应的电力施工相关资质,如电力工程施工电工、电气工程施工电工等。
2.2. 施工材料和设备准备施工前需要准备好所需的施工材料和设备,包括电缆、开关设备、绝缘材料、连接件等,以保证施工的顺利进行。
2.3. 安全防护措施施工现场应设置明显的安全警示标志,施工人员需佩戴合格的防护用品,如安全帽、防护眼镜、绝缘手套等。
同时,施工现场应配备相应的消防器材,并制定应急救援预案,确保施工过程中的安全。
3. 主要工程内容3.1. 电缆敷设根据设计要求,在变电站内敷设110kV电缆,并将其连接至开关设备,包括断路器、负荷开关等。
电缆敷设过程中,需注意保护电缆的绝缘层,避免损坏。
3.2. 开关设备安装根据设计图纸和施工方案,将开关设备安装在变电站的指定位置,并与电缆连接。
在安装过程中,需保证开关设备的稳固性和正常运行。
3.3. 绝缘和接地系统施工在110kV变电站的施工过程中,绝缘和接地系统的施工非常重要。
绝缘系统主要包括绝缘材料的安装和绝缘测试,确保设备和电缆的绝缘性能符合要求。
接地系统的施工包括接地网的铺设和接地装置的安装,确保变电站的安全运行。
3.4. 监控系统安装根据变电站的设计要求,安装并调试监控系统,包括监测设备、仪表和相关软件等。
监控系统能够实时监测变电站的运行状态,提供数据支撑,帮助操作人员进行运行管理和故障排除。
4. 施工流程4.1. 施工前准备工作进行施工前的准备工作,包括人员培训、材料设备准备和安全防护措施的制定等。
一、工程慨况1.1工程特点:电缆敷设是电力工程中十分重要的一项工作。
某项目变压器110KV进线,是从厂区110KV总降通过3根高压电缆(YJLW02-110KV-240mm²),敷设于电缆浅槽中引至变压器室。
全长280米,且过公路时需穿钢管(φ530,L=22米)。
电缆余线呈波浪形留在110KV总降侧。
系统接地要求为0.5欧姆。
所以同时还有2根保护接地电缆(YJV-10-185mm²)从总降接地网引至变压器室,并与110KV并排敷设与浅槽内。
1.2电缆特性简介本工程采用的电缆为110kV交联聚乙烯铜芯电力电缆,电缆理论外径为89.5mm,敷设时最小弯曲半径为1790mm,电缆敷设后最小弯曲半径为1342.5mm,电缆最大允许牵引强度为70N/mm2。
二、执行标准:电缆制造厂家技术要求GB 50168-2006 《电气装置安装工程电缆线路施工及验收规范》GB 50169-2006 《电气装置安装工程接地装置施工及验收规范》三、技术措施:3.1电缆敷设前的准备工作3.1.1电缆敷设前土建单位必须完成电缆沟的施工并且预制好沟盖板3.1.2土建单位需在电缆沟底部铺一层厚度100mm的细砂3.1.3用25T汽车及12T吊车把电缆从建设方仓库转运至现场。
电缆到现场时认真核对电缆型号、规格、长度,并确认无误,技术文件要齐全,电缆盘及包装要完好,标志要齐全。
3.1.4牵引机(卷扬机5T)安放在过公路靠近总降侧,并接好电源试运转无问题方可使用。
3.1.5准备好电缆托轮及滚筒以确保在敷设电缆时尽量减少与地面的摩擦。
3.1.5放线架安放在ABB整流变压器室门外,并通过1根φ100mm实心圆钢把电缆架离地面100mm3.1.6在过公路段的钢管处安装滚筒确保电缆不会与钢管摩擦3.1.7敷设电缆前,应先检查每一段排管及电缆盘,清除其内的杂物和毛刺。
3.2电缆敷设3.2.1. 采用卷扬机牵引牵引头来敷设电缆。
110kv电缆施工方案1. 引言本文档旨在提供一套完整的110kV电缆施工方案。
本方案将介绍电缆施工的整体流程、施工注意事项以及质量控制要点,以确保电缆施工的顺利进行。
2. 施工流程电缆施工的整体流程包括以下几个关键步骤:2.1. 准备工作在施工开始之前,必须进行充分的准备工作。
这包括收集必要的施工图纸和设计文件,了解施工要求和标准,购买所需的材料和设备,并组织施工团队。
2.2. 线路勘测在进行电缆敷设之前,必须对线路进行勘测,确定敷设的路径和长度。
勘测工作的准确性将直接影响电缆的敷设质量,因此应该使用精确的测量设备,并遵循相关的勘测标准。
2.3. 电缆敷设电缆敷设是整个施工流程中最关键的环节。
敷设时,应首先清理敷设路径,确保没有杂物和障碍物。
然后,根据设计要求和施工图纸,将电缆逐段敷设到位,注意保持电缆的正确弯曲半径,并使用适当的保护措施避免损坏电缆。
2.4. 电缆连接电缆连接是将不同电缆段连接起来的过程。
连接时,必须按照电缆连接器的制造商提供的指导进行操作,并严格遵循连接过程中的安全规范。
连接完成后,应进行必要的测试以确保连接的质量和稳定性。
2.5. 绝缘测试在电缆施工完成后,应进行绝缘测试,以确保电缆的绝缘性能符合要求。
测试时,应使用合适的测试仪器,按照测试要求进行操作,并记录测试结果供后续参考。
2.6. 整体验收最后,进行整体验收以确保电缆施工的合格性。
验收项目包括电缆的实际敷设情况、连接的可靠性、绝缘性能等。
验收结果应记录并报告给相关部门。
3. 施工注意事项在进行110kV电缆施工时,需要注意以下几个方面:3.1. 安全措施施工过程中,应严格遵守相关的安全措施。
工作人员必须佩戴个人防护装备,工地必须设置明显的警示标志,并保证施工现场的安全通道畅通。
3.2. 施工质量控制为了确保施工质量,应严格按照设计要求和相关标准进行施工。
同时,要对施工过程进行监督和检查,并进行必要的纠正措施。
3.3. 环境保护施工过程中,应采取必要的环境保护措施,包括噪音控制、污水处理等。
110kV变电站工程电缆及管道光缆敷设安装施工方案编写:审核:批准:*********2013年2月25日目录一、编制依据 (2)二、工程概况 (3)三、组织技术措施 (4)四、施工方案 (7)五、质量保证体系及技术组织措施 (16)六、安全保证体系及技术组织措施 (23)七、环境保护的措施 (33)一、编制依据1.1设计总说明、技术要求及施工图纸。
1.2施工组织设计1.3《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-20021.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-20101.5《电气装置安装工程母线装置施工及验收规范》GB 50149-20101.6《电气装置安装工程高压电器施工及验收规范》GB 50147-20101.7《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171-921.8《电气装置安装工程接地装置施工及验收规范》GB 50169-20061.9《电气装置安装工程蓄电池施工及验收规范》GB 50172-922.0《电气装置安装工程电气设备交接试验标准》GB50150-20062.1《火灾自动报警系统施工及验收规范》GB50166-20072.2《建筑电气工程施工质量验收规范》GB50303-20022.3《电缆外护层》GB29522.4《电线电缆识别标志方法》GB69952.5《电力电缆铜芯铝导线芯》GB39572.6《电工圆铜线》GB3953-832.7《电工圆铝线》GB3955-832.8《电线电缆电性能试验方法》GB30482.9《电缆附件试验方法》GB55893.0《电线电缆交货盘》GB40053.1《交流110kV电缆及附件订货技术规范》DL509-933.2《高压电缆选用导则》DL401-91二、工程概况及特点:1.1工程简述:工程名称:***110kV变电站工程建设单位:***有限公司设计单位:***有限公司监理单位:***有限公司施工单位:***有限责任公司建设地点:***1.2工程规模:1、新建LNG 110KV专用变电站2回110KV进线,其中1回电缆进线由220KV**变电站始,至LNG 110KV专用变电站止,电缆长度为:11.35km;另1回架空-电缆混合线路由110KV临南线T接(临南线9号塔乙线)始,至LNG 110KV专用变电站止,线路长度为1.76km,其中架空部分(T接点-LNG电缆终端塔)长度为1.51km,电缆部分(电缆终端塔-GIS电缆终端头)长度为:0.25km。
110kV及以上电力电缆敷设施工工法1. 前言电力电缆线路作为城市电网的重要组成部分,在城市电网安全运行中发挥着重要的作用。
电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。
电缆敷设是通过人工、机械或人机组合的方法,将电力电缆按设计要求展放到预定位置的施工过程。
电缆敷设包括隧道电缆敷设、夹层电缆敷设等方式。
电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆,塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。
目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点,得到广泛应用,已有取代油浸纸绝缘电力电缆的趋势。
橡皮绝缘电力电缆柔软、富有弹性,适用于移动频繁、敷设弯曲半径小的场合,主要作为矿用、船用电缆以及采掘机械用电缆。
本施工方法主要介绍使用电缆输送机进行电缆敷设,将电力电缆按要求展放到预定位置的施工方法。
电力电缆敷设施工传统采用人工和机械牵引敷设。
人工敷设电缆工作效率低、成本高,由于人多,行动上很难取得一致,施工组织相对困难,电缆敷设施工质量与安全难以保证;机械牵引敷设容易造成电缆在转弯处受到过大的侧压力而损伤电缆以及采用牵引网套牵引时因牵引力过大容易造成电缆损伤。
公司通过对电缆敷设施工系统研究,决定采用以机械输送为主,牵引为辅、集中同步电气控制的施工方法,总结多年来的实践经验形成了一套成熟、适用的110kV及以上电力电缆敷设施工方法。
此方法在工程应用中能够提高电缆敷设的效率和质量,降低施工强度,保证施工安全。
通过总结多年的施工经验,编制了隧道内电力电缆敷设施工工法。
2. 工法特点2.1 本施工方法采用电缆输送机为主和牵引为辅展放电缆,能有效分散电缆敷设时的牵引力,控制侧压力,防止电缆展放过程中对电缆造成机械损伤。
2.2 在电缆牵引头与牵引绳之间串联防捻器,及时消除了钢丝绳或电缆的扭转应力,避免损坏电缆结构以及对施工人员造成伤害。
2.3 本施工方法能在电缆就位时通过调整电缆位置随时调整蛇形波幅,有利于控制电缆蛇形敷设工艺,确保施工快速、高效。
110kV~220kV高压电缆敷设工程标准施工方案批准:日期:部门(安全/质量/技术)审核:日期:项目部审核:日期:编制:日期:目录1 编制依据 (1)2 工程概况 (2)2.1工程简述 (2)2. 2工程规模 (3)2.3工程施工范围 (3)2.4地质及地貌状况 (3)2.5自然环境 (4)2.6交通情况 (4)2.7高压电缆参数 (4)3 施工安排 (7)3.1 工程施工顺序及施工流水段 (7)3.2组织机构及岗位职责 (8)3.3施工总平面布置图 (11)4 施工进度计划 (13)4.1工期规划及要求 (13)4.2施工进度计划横道图 (13)4.3施工进度计划网络图 (13)4.4工期保证的措施 (14)4.5施工进度计划分析 (15)4.6计划控制 (16)5 施工准备与资源配置计划 (18)5.1施工准备 (18)5.2资源配置计划 (19)6 施工方法及工艺要求 (23)6.1建筑工程 (23)6.2电缆安装及调试工程 (23)7 质量管理 (24)7.1质量管理方针及目标 (24)7.2质量管理组织机构及主要职责 (24)7.3质量管理及检验标准 (27)7.4施工质量要求 (29)7.5质量保证措施 (30)7.6质量保证措施 (31)8 安全管理 (33)8.1安全管理方针及目标 (33)8.2安全管理组织机构及职责 (33)8.3安全管理标准 (36)8.4安全管理措施 (38)8.5应急预案 (42)9 环境保护 (44)9.1环境保护管理目标 (44)9.2环境保护管理组织机构及主要职责 (44)9.3环境保护管理标准 (46)9.4环境保护管理措施 (47)10创建“安全、优质、文明”样板工程 (49)10.1策划书内容 (49)10.2要求 (49)附图1 交通示意图 (51)附图2 电缆敷设线路图 (52)附图3 电缆敷设线施工进度横道图 (53)附图4 施工进度计划网络图 (54)1 编制依据1.1.招投标文件;1.2.国家现行有关标准和技术经济指标;1.3.南方电网及广东电网现行有关标准;1.4.工程所在地区行政主管部门的批准文件,建设单位对施工的要求;1.5.工程施工合同;1.6.工程设计文件;1.7.工程施工范围内的现场条件,工程地质及水文地质、气象等自然条件;1.8.与工程有关的资源供应情况;1.9.施工企业的规章制度、生产能力、机具设备状况、技术水平等;1.10.施工单位现场调查情况;1.11……。

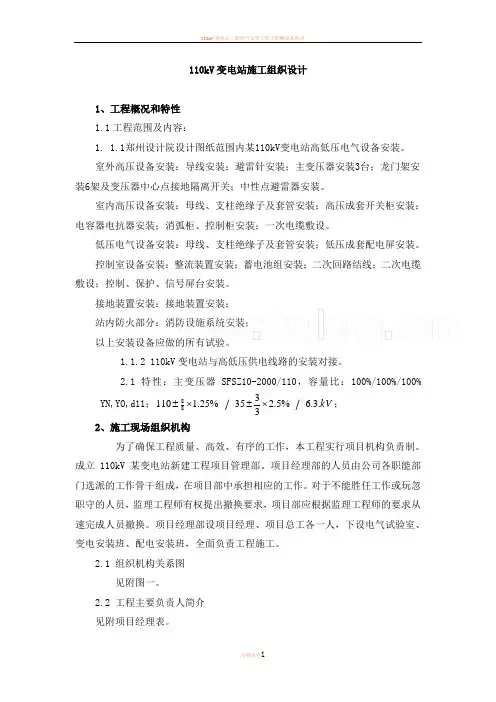

110kV 变电站施工组织设计1、工程概况和特性1.1工程范围及内容:1. 1.1郑州设计院设计图纸范围内某110kV 变电站高低压电气设备安装。
室外高压设备安装:导线安装;避雷针安装;主变压器安装3台;龙门架安装6架及变压器中心点接地隔离开关;中性点避雷器安装。
室内高压设备安装:母线、支柱绝缘子及套管安装;高压成套开关柜安装;电容器电抗器安装;消弧柜、控制柜安装;一次电缆敷设。
低压电气设备安装:母线、支柱绝缘子及套管安装;低压成套配电屏安装。
控制室设备安装:整流装置安装;蓄电池组安装;二次回路结线;二次电缆敷设;控制、保护、信号屏台安装。
接地装置安装:接地装置安装;站内防火部分:消防设施系统安装;以上安装设备应做的所有试验。
1.1.2 110kV 变电站与高低压供电线路的安装对接。
2.1特性:主变压器SFSZ10-2000/110,容量比:100%/100%/100%YN,YO,d11;kV .3.6%5.23335%25.111088⨯±⨯±; 2、施工现场组织机构为了确保工程质量、高效、有序的工作,本工程实行项目机构负责制。
成立110kV 某变电站新建工程项目管理部。
项目经理部的人员由公司各职能部门选派的工作骨干组成,在项目部中承担相应的工作。
对于不能胜任工作或玩忽职守的人员,监理工程师有权提出撤换要求,项目部应根据监理工程师的要求从速完成人员撤换。
项目经理部设项目经理、项目总工各一人,下设电气试验室、变电安装班、配电安装班,全面负责工程施工。
2.1 组织机构关系图见附图一。
2.2 工程主要负责人简介见附项目经理表。
3、施工方案3.1 施工准备阶段3.1.1 技术准备1)组织相关的专业技术人员进行施工图会审;2)编制工程进度计划及材料和设备需用计划,编制加工件的加工计划,提交详细加工图纸;3)编写主要施工作业指导书并对作业人员进行交底;4)准备好施工安装技术记录、试验报告、开箱记录等各种记录表格;5)对工程施工所需的设备、机具、仪器仪表进行全面检测、维修和保养,确保其能正常工作。
目录1 工程概况及工程量2 编写依据3 施工准备及作业条件4 施工方法及工艺要求5 质量标准及检验要求6 职业安全健康与环境保证措施及文明施工要求7其它应注意的安全事项8 附表1 工程概况及工程量1.1 工程概况本工程分为五回电力电缆线路:1、2、1.2 工程量1.2.1 110kV电缆共计约为: km。
1.3工期:2 编制依据2.1 中南院设计的有关电缆敷设图及电缆清册;2.2 电缆厂家技术说明书;2.3《电气装置安装工程质量检验及评定规程》DL/TD5161.5 2002;2.4《电气装置安装工程电缆线路施工及验收规范》(GB 50168-92);2.5《电力建设安全工作规程》DL5009.1-2002;3 施工准备及作业条件3.1施工准备3.1.1技术员认真审核图纸,并做必要的记录。
3.1.2 技术员进行施工前的技术交底和安全交底。
3.1.3施工前应踏勘现场,复核敷设长度。
施工前应配备足够的施工电源、敷设机械设备、文明施工用具。
电缆敷设前应检查电缆的质量(测试电缆是否有潮气,测量电缆内可燃气体的含量),制作牵引头。
办理各种施工许可证。
3.1.4人员配备:施工人员15~20人左右,工作人员应具有一定电缆线路施工经验并有合格上岗证,并熟悉该项工作的施工质量及工艺要求;电缆敷设人员若干。
3.2作业条件3.2.1 所需材料在三天前运抵现场。
3.2.2 有关敷设路径上的土建工作应全部结束,并经验收合格。
3.2.3 施工图纸专业及系统会审结束,所敷设电缆的型号、规格、电压等级、数量、长度路径、两端位置等核对准确无误。
3.2.4 电缆支吊架和电缆排管已安装完毕并经验收合格。
3.2.5 所需电缆挂牌和其它器具已准备齐全。
3.2.6 通知电缆敷设队确立第二天所需的人数,敷设路径和位置。
3.2.7 打印电缆放线单和电缆汇总表。
4.施工方法及工艺要求4.1 施工工序流程图: 电缆敷设流程4.2施工方法4.2.1 电缆的运输方式4.2.1.1 滚动运输方式(注意电缆绕向)(见图1)4.2.1.2 吊运电缆方式(见图2)图2图1前进方向4.2.1.3 装车运输方式(见图3)4.2.1.4 电缆的架盘方式(见图4)4.2.2 敷设前核对电缆型号、电压等级、规格、长度是否与放线单相符。
4.2.3 电缆外观检查应无机械损伤。
4.2.4 敷设人员按敷设位置各就各位。
4.2.5 各个重要部位由专人负责。
4.2.6 电缆敷设由专人统一指挥、统一调度。
4.2.7电缆敷设前,对电缆敷设所用到的每一孔排管管道都应用疏通工具进行双向疏通,疏通顺利方可敷设电缆。
4.2.8根据电缆敷设方案敷设电缆,电缆进入排管前,宜在电缆表面涂中性润滑剂,并将电缆表面赃物清理干净。
在电缆牵引头、电缆盘、卷扬机、过路管口、转弯处及可能造成电缆损伤的地方应设有专人负责检查,检查人员相互之间应配备通信设备,保护敷设过程中的信息畅通。
电缆敷设时,电缆所受的牵引力、侧压力和电缆弯曲半径应根据不同电缆的要求控制在允许范围内。
图3图44.2.9按电缆的分盘长度制定详细的分段敷设方案,将电缆盘、电缆牵引机、电缆输送机、滚轮布置在适当的位置。
4.2.10电缆敷设完毕后,应按设计要求将工井内的电缆固定在电缆支架上,并将排管口封堵好。
4.3 工艺要求4.3.1 设计院设计的电缆敷设断面图是敷设和整理固定的一个重要依据,如需改动,须经专业技术人员认可后方可执行。
4.3.2电缆厂家必须有技术人员在现场进行施工督导,机械敷设电缆的速度不宜超过15米/分,电缆牵引过程中采用牵引头牵引电缆,牵引力作用在电缆线芯上,牵引力严禁超过电缆允许值,110kV及以上电缆或在较复杂的路径上敷设时,其速度应适当放慢。
4.3.3 各类电缆弯曲半径(R)与电缆直径(D)之比为:R/D1(110KV单芯电缆)≥20R/D3(控制电缆)≥104.3.4 电缆敷设时,电缆的中间接头和终端头等处应有预留长度。
4.3.5 110kV电缆敷设时,转弯处的侧压力应符合制造厂的规定;无规定时不应大于3KN/M。
4.3.6 直埋电缆敷设,敷设时成波浪形,其深度不低于700mm,且在地面上有标识。
4.3.7 为确保电缆牵引机,电缆输送机同步牵引、输送电缆,防止个别机器因鼓掌停机损伤电缆,电源回路应配置完整的电气控制系统,一台控制箱可以控制全部15台分控制箱,每台分控制箱控制一台输送机。
4.3.8 电缆敷设机器在现场布置时,所有机器都应按电缆敷设方向放置,然后通电试运行,检查机器运行方向是否相同,确保所有机器运行方向必须一致。
4.3.9 电缆输送机与电缆盘之间间距为15-30米,各电缆输送机之间间距为25-50米,电缆盘应由人工协助转动放松,防止受强拉力损坏电缆。
4.3.10 电缆端头穿过电缆输送机1.5米以后,才能开动机器将电缆放入机器履带中间,使履带夹紧电缆输送运行。
4.3.11 每根电缆保护管无特殊情况下不允许穿多根动力电缆。
4.3.12 电缆标志牌上应注明电缆编号、规格和型号及起、始点,字迹清楚、不易脱落。
4.3.13 高压电缆在切断后,端头应采取防潮封堵措施。
4.3.14 不允许用铁丝固定电缆,应用扎带固定。
4.3.15 电缆敷设与热力管道及设备的间距:平行敷设时不应小于1m;交叉敷设时不宜小于0.5m,如不满足条件应采取隔热保护措施。
4.3.16 上盘电缆应一次性整理、固定好,确保横平竖直。
5 质量标准及检验要求5.1质量标准5.1.1 《电气装置安装工程质量检验及评定规程》(DL/T5161.5-2002)5.2检验要求5.2.1 电缆型号、电压等级及规格符合设计。
5.2.2 电缆外观检查应无机械损伤。
5.2.3铜线芯的抗张强度约为240 N/mm2,允许的最大牵引强度为70 N/mm2,因此作用在铜线芯上的牵引力不能超过按截面积的70 N/mm2。
5.2.4交联电缆在施工中最大侧压力为3 kN/m左右。
5.2.5 电缆弯曲半径应符合规程要求,110kV电缆的弯曲半径不小于3米。
5.2.6接地装置接地电阻值一般不可超过0.5MΩ。
5.2.7 电缆敷设外观检查应排列整齐、弯头一致、避免交叉。
5.2.8 电缆固定强度应牢固、可靠。
5.2.9 电缆牌应规格统一、挂装一致、牢固。
字迹清晰,不易脱落。
5.2.10 在中间接头及终端头附近应留有可做接头的电缆备用长度。
5.2.11 与热力设备、管道平行敷设时,净距应大于1m且不宜敷设热力管道上部;交叉敷设时净距应大于0.5m。
5.2.12 与保温层平行敷设时净距应大于0.5m;与保温层交叉敷设时净距应大于0.2m。
5.2.13 电缆固定点,垂直敷设应是每个支持点;水平敷设每隔2-3米固定一下。
5.2.14 绑扎电缆时绑扎应是统一绕向,绑扎点在同一水平线上。
6 职业安全健康与环境保护措施及文明施工要求6.1装卸、运输电缆盘时,应有防止电缆盘在车上滚动的措施。
6.2 敷设电缆时,电缆盘应架设牢固、平稳。
6.3敷设电缆时,不能站在拐弯处的内侧,以免被电缆挤伤。
6.4 敷设电缆时,临时打开的孔洞盖板应设遮栏及警示牌,完工后应及时封盖。
6 5 脚手架应牢固,作业前应先检查其强度。
6.6 高空作业系好安全带,严禁攀爬支架及吊架。
6.7 进入带电区域作业应填写工作票,采取安全措施,并设专人监护,方可施工。
6.8 电缆穿入带电盘内,盘上应有专人接引,严禁电缆触及带电部位。
6.9电缆盘摆放整齐、有序、不堵塞主要通道。
6.10下班前应将施工中的废料、垃圾及时清理干净。
6.11 文明施工,做到“工完、料尽、场地清”。
七、其它应注意的安全事项7.1 基本要求7.1.1所有进入施工现场的人员必须佩带安全帽,不准穿拖鞋;特种作业人员必须持有效证件上岗;7.1.2严禁酒后进入施工现场;7.1.3严格遵守施工现场的各项管理制度,做到遵章守法;7.1.4对新工人进行入场前的“三级”安全教育,学习有关安全操作规程和安全知识并进行考试,合格后方可进入施工现场;7.1.5所有施工作业人员必须配备合格的安全防护用品,各施工人员必须正确穿戴劳动防护用品,严格按各工种操作规程作业;7.1.6坚持开展周一安全活动,班前安全讲话,并要有记录,加强职工的安全教育,树立并提高安全意识,使每位职工做到“我懂安全、我要安全、我会安全”,实现安全的全员参与;7.1.7项目部安全负责人定期进行安全联查工作,安全员每天进行安全督察工作,及时发现并消除安全隐患;7.1.8专业间交叉作业配合应协调好,做到不伤害他人,也不被他人伤害;7.1.9库房及施工现场必须配备消防器材;7.1.10因工程位于厂内,交通道路复杂,因此上下班途中应注意不要抢道行走;现场交叉作业严重,构件、工具、设备、材料等堆放混乱,行走时注意头上脚下,确保安全。
不得夜不归宿,有事情需要处理时必须通知有关人员。
7.2施工用电7.2.1由于安装现场施工条件的限制,施工用电设备主要是电焊机、切割机、磨光机和照明设备等,现场一切施工用电事宜均由专业电工负责,其他人不得随意操作。
7.2.2施工前对电气操作人员进行培训,持证上岗,工作时必须穿戴劳保用品。
7.2.3电工应经常对现场电器设施及临时用电进行维护及检查,发现问题及时解决;7.2.4用电设备的接线必须由电工操作,电气设备必须采用三相五线制供电方式,首末端配有漏电保护器,且保证有效可靠。
各种电气设备必须做好外壳接零保护措施,现场使用的露天电气设备应有有效的防雨措施,电动机械应一机一闸一漏。
7.2.5电工在进行施工作业时,电源箱应派人看护,防止有人误合闸送电。
7.2.6为防止漏电、触电事故,各危险场地所需设立危险标志,电线裸露时不得送电,并且电焊机一次线长不得超过3米。
7.2.7现场使用的用电线路,一律采用绝缘导线,移动线路必须使用胶皮电线,不得有裸露。
所有施工使用的各种电气、焊接设备要存放在安全稳妥的地方,并应做防雨罩。
室外的配电箱必须做防雨罩,以绝缘导线固定,并上锁,钥匙由电工管理,配电箱均设漏电保护开关。
开关箱内的漏电开关动作电流不大于30mA,所有的用电设备均采用一机一闸一漏保护。
7.2.8动火现场必须配备合格的灭火器材。
7 附表施工危险因素辩识、评价及控制对策表工程名称:南钢110kV第三变电站工程作业项目:110kV电缆敷设共2页第 1 页注:危险级别:1—稍有危险;2—一般危险;3—显著危险;4—高度危险;5—极其危险。
控制方法:R—记录确认点;W—见证点;H—停工待检点;S—连续监视监护;A—提醒。
控制时机:P—作业开始前;D—每天至少一次;W—每周一次;T—活动连续过程停顿或中断后重新开始[键入文字]施工环境因素辨识、评价及控制对策表工程名称:南钢110kV第三变电站工程作业项目:110kV电缆敷设共 2 页第2页注:危害程度:一般;重大。
