220kv变电站施工方案220kV变电站施工方案是指在建设过程中，根据实际情况制定的具体工程方案，包括施工组织设计、施工工艺流程、施工安全保障等内容。
下面是一份典型的220kV变电站施工方案，供参考。
一、施工组织设计1.施工组织机构：设立总指挥部、工程部、安全质量部、物资部等职能部门，明确各部门职责和权限。
2.施工组织人员：确保各专业队伍的配备、培训和管理，保证施工的协调性和连续性。
3.施工时间计划：制定施工工期计划，确保施工的及时完成。
二、施工工艺流程1.基坑开挖：按照设计要求进行土方开挖和基坑支护，确保基坑的稳定和安全。
2.主体结构施工：按照设计图纸进行主体结构施工，包括基础、框架、墙体等工程。
3.设备安装调试：按照设备安装图纸进行设备安装，保证设备的正确安装和调试。
4.电气布线：根据电气设计要求，进行电缆布线、接线和测试。
5.试运行和调试：对已完成的设备进行试运行和调试，确保正常运行。
6.消防安全设计：在施工过程中设置消防设施，确保施工的安全。
三、施工安全保障1.施工场地安全：制定安全防护措施，设立围挡隔离区域，确保施工现场的安全。
2.安全培训和教育：对施工人员进行安全教育和培训，提高他们的安全意识和技能。
3.施工现场管理：建立安全、文明施工管理制度，监督施工现场的安全生产活动。
4.施工设备和材料检查：对施工设备和材料进行检查，确保其质量和性能符合要求。
5.实施安全监测：设置安全监测设备，进行施工现场的安全监测和隐患排查。
以上就是一份220kV变电站施工方案的基本内容，不同的项目可能会有所不同，需要根据具体情况进行调整和完善。
最终的施工方案应符合安全、高效、经济和环保等要求，确保变电站的顺利建设。
变电站工程围墙施工方案引言变电站是电力系统中最重要的组成部分之一，其它重要组成部分包括变电压器、断路器和电缆等。
在建设变电站时，为保证变电站的安全和稳定，必须对其进行围墙施工，以达到保护变电站工程的目的。
本文将介绍变电站工程围墙施工方案。
围墙种类1.常规筒子墙：由混凝土预制筒子墙板进行搭设，可选用不同规格和高度筒子墙板2.钢丝网围墙：采用低碳钢丝进行制作，具有重量轻、坚固耐用，施工便捷等优点3.钢筋混凝土墙：具有较高的抗震性、抗风性能等特点，适用于高风险区域4.金属板围墙：具有抗风、隔音、隔热等优点，适用于要求比较高的区域施工步骤1.地基处理：首先需要对建筑地基进行处理，清除地面垃圾、石块等杂物，保证地面平整、坚硬，并进行压实处理。
2.地基标定：根据建筑图纸规定的围墙标高，将地基进行标出。
3.围墙基础施工：按照围墙基础标准进行施工，建筑底层基础混凝土浇筑，即0.5米厚的基础。
4.立柱安装：根据标准要求，立柱间距一般为2.5米，根据场地地面高差适当调整立柱端距离，立柱安装必须保证垂直度和整齐度。
5.围墙网格安装：根据立柱位置和尺寸，进行对应的网格定制，网格进行挂接，固定在立柱上。
6.需要安装的等墙部件：安装需要的等墙部件，如铜门、卷闸门和单元格等。
7.涂装：根据工程要求对围墙进行刷漆、涂料或涂油等涂装处理。
8.查验验收：施工完成后，进行验收，查看围墙细节方面的问题，确保围墙的稳定性和美观性。
安全注意点1.施工时要严格遵守安全操作规程，注意现场安全，防范事故。
2.随时检查筑墙的垂直度，对未达到要求的立柱和网格进行及时调整。
3.钢筋混凝土墙施工时，必须按照工程规范进行施工，防止因施工质量问题导致墙体崩塌。
4.在施工过程中，每天需及时清理垃圾、清洁杂物，保持施工现场干净整洁，避免垃圾杂物影响其他施工工人的生产。
结论变电站工程围墙施工方案是变电站工程建设中至关重要的一部分。
在施工过程中，必须严格遵守施工标准和安全规程，确保施工质量和安全性。

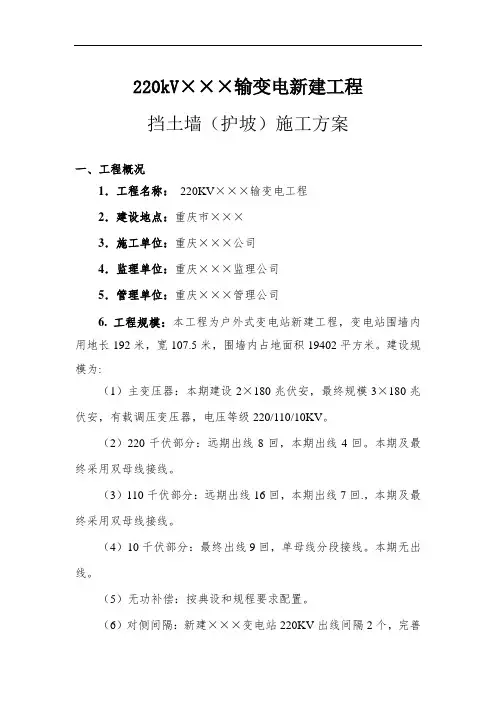

220kV×××输变电新建工程挡土墙（护坡）施工方案一、工程概况1．工程名称：220KV×××输变电工程2．建设地点：重庆市×××3．施工单位：重庆×××公司4．监理单位：重庆×××监理公司5．管理单位：重庆×××管理公司6. 工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽107.5米，围墙内占地面积19402平方米。
建设规模为:（1）主变压器：本期建设2×180兆伏安，最终规模3×180兆伏安，有载调压变压器，电压等级220/110/10KV。
（2）220千伏部分：远期出线8回，本期出线4回。
本期及最终采用双母线接线。
（3）110千伏部分：远期出线16回，本期出线7回.，本期及最终采用双母线接线。
（4）10千伏部分：最终出线9回，单母线分段接线。
本期无出线。
（5）无功补偿：按典设和规程要求配置。
（6）对侧间隔：新建×××变电站220KV出线间隔2个，完善相关的土建及一、二次设备。
本工程主要由建筑物和室外构筑物组成。
110KV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。
7、工程建设地点及自然环境220kV石马变电站位于重庆市×××，站内占地19402㎡，该站在石马村主公路旁。
站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。
变电站横向采用1.0%的坡度布置。
8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。
220kv变电站施工方案220kV变电站施工方案一、项目背景根据市电力公司发展规划，为满足日益增长的电力需求，新建一座220kV变电站。
该变电站位于市区中心附近，占地面积约3000平方米，主要用于接纳输电线路的电能，并通过变压器进行电压转化和配电。
本文将提出一套施工方案，确保按时、按质完成项目建设。
二、设计方案1. 建筑方案: 变电站的建筑采用现代化、节能化的设计理念，外观简洁大方。
主要包括厂房、办公楼、控制室等功能区域，并设置必要的消防设备和安全通道。
2. 设备方案: 根据需求，设备包括变电设备、控制设备、保护设备等。
其中，变压器作为关键设备，需选用高效节能的产品，并安装监测等设备，确保电能的稳定传输。
3. 输电线路方案: 按照国家标准建设输电线路，保证线路的安全性和可靠性。
同时，考虑到市区环境，采用地下埋管方式进行线路敷设，减少对城市景观的影响。
4. 通信设备方案: 为确保变电站与外部通信畅通，安装必要的通信设备，包括广播系统、电话线路、网络设备等，以便变电站能够及时接收信息、进行监控与传输数据。
三、施工方案1. 工期安排: 根据项目的大小和建设量，制定详细的工期安排表，明确每个施工环节的时间节点，确保项目能够按时完成。
2. 施工流程管理: 根据施工计划，制定施工流程管理方案，明确施工任务的划分和人员职责，保证施工过程的有序进行。
3. 资材调配: 根据建设需要，提前采购和调配所需的施工材料和设备，确保工地的及时供应，避免施工进度受阻。
4. 安全管理: 建立完善的施工安全管理体系，包括安全培训、岗位责任制、安全防护设施等，确保施工人员的人身安全。
5. 环保措施: 严格按照相关环保法规要求进行施工，并采取必要的环保措施，减少对周边环境的影响。
四、质量控制1. 质量监控体系: 建立质量监控体系，对施工过程中的每个环节进行监控和检测，确保施工质量符合相关标准和规定。
2. 质量验收标准: 制定严格的质量验收标准，对施工成果进行检查和验收，确保项目质量符合要求。
变电站-围墙施工方案一、前言在建设变电站工程中，围墙的施工方案必不可少，围墙的设计和施工质量直接关系到变电站的安全运行。
本文将详细介绍变电站围墙施工的方案和要点。
二、围墙设计要求1.围墙高度和厚度：根据变电站的规模和重要性确定围墙的高度和厚度，保证围墙的稳固性和耐久性。
2.围墙材料：选用具有良好防护性能和耐候性的材料，确保围墙的使用寿命。
3.围墙整体结构：围墙需要具备防火、防爆和防破坏的功能，确保变电站设备和人员的安全。
4.围墙风格：围墙的设计要与变电站的整体风格相匹配，提升变电站的整体形象。
三、施工方案1.围墙基础施工：–首先进行场地勘察，确定围墙的位置和基础深度。
–按照设计要求进行基础开挖和浇筑，保证基础的稳固性。
2.围墙墙体施工：–选用预制混凝土板进行围墙墙体施工，提高施工效率。
–涂刷防水涂料和防腐涂料，增强围墙的抗腐蚀能力。
3.围墙装饰：–按照设计要求进行围墙的装饰，如涂刷颜色、安装装饰条等，提升围墙的美观性。
4.围墙验收：–施工完成后进行围墙的验收，确保围墙符合设计要求。
四、施工注意事项1.安全第一：施工过程中，严格遵守安全操作规程，确保施工人员和设备的安全。
2.质量控制：严格按照设计要求和施工进度计划进行施工，保证围墙施工质量。
3.环境保护：施工过程中注意保护环境，减少噪音和粉尘污染。
4.施工组织：合理组织施工队伍，提高施工效率。
五、结语变电站围墙的施工方案至关重要，通过严格遵守设计要求，严谨的施工流程和质量控制，确保围墙的稳固性和美观性，为变电站的安全运行提供保障。
希望本文对变电站围墙施工有所帮助。
以上是变电站-围墙施工方案的相关内容，希望能够对您有所启发。

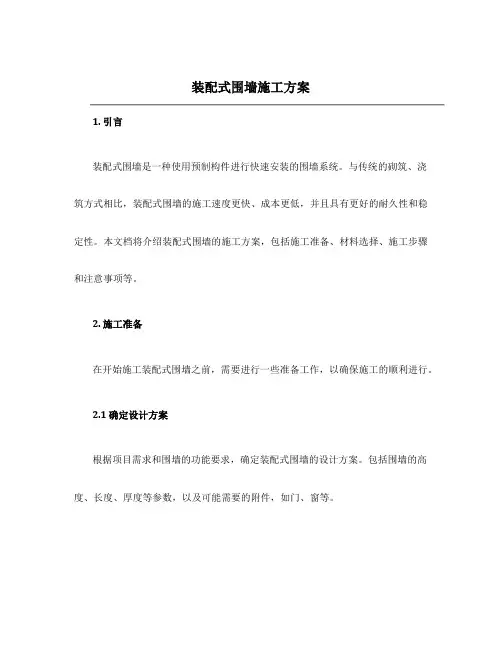

装配式围墙施工方案1. 引言装配式围墙是一种使用预制构件进行快速安装的围墙系统。
与传统的砌筑、浇筑方式相比，装配式围墙的施工速度更快、成本更低，并且具有更好的耐久性和稳定性。
本文档将介绍装配式围墙的施工方案，包括施工准备、材料选择、施工步骤和注意事项等。
2. 施工准备在开始施工装配式围墙之前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 确定设计方案根据项目需求和围墙的功能要求，确定装配式围墙的设计方案。
包括围墙的高度、长度、厚度等参数，以及可能需要的附件，如门、窗等。
2.2 准备施工材料根据设计方案确定所需的施工材料，并进行采购准备。
常见的装配式围墙材料包括预制混凝土板、连接件、地脚螺栓等。
2.3 准备工具设备根据施工方案确定所需的工具设备，并进行准备。
常见的工具设备包括锤子、扳手、电动钻等。
2.4 确定施工队伍和工期根据项目的规模和要求，确定施工队伍的人员配备和工期安排。
确保施工队伍具备相关的技术和经验，以保证施工质量和进度。
3. 材料选择3.1 预制混凝土板预制混凝土板是装配式围墙常用的材料之一。
在选择预制混凝土板时，需要考虑以下几个因素：•强度和耐久性：确保预制混凝土板具有足够的强度和耐久性，以满足围墙的安全要求。
•颜色和纹理：根据项目的设计要求，选择合适的颜色和纹理的预制混凝土板。
•尺寸和规格：根据围墙的设计尺寸，选择合适尺寸和规格的预制混凝土板。
3.2 连接件连接件是装配式围墙的重要组成部分，用于连接预制混凝土板。
在选择连接件时，需要考虑以下几个因素：•强度和稳定性：确保连接件具有足够的强度和稳定性，以保证围墙的安全和稳定。
•适用性：根据预制混凝土板的尺寸和规格，选择适用的连接件。
•安装方便性：选择安装方便、快速的连接件，以提高施工效率。
3.3 地脚螺栓地脚螺栓是装配式围墙固定在地基上的关键部件。
在选择地脚螺栓时，需要考虑以下几个因素：•强度和稳定性：确保地脚螺栓具有足够的强度和稳定性，以保证围墙的安全和稳定。
变电站围墙施工方案【正文】本文将针对变电站围墙施工方案进行详细论述，包括施工前的准备工作、围墙材料选择、施工步骤和质量控制等方面。
一、施工前准备工作1.1 地址勘察与规划在开始施工前，必须对变电站的地址进行勘察和规划。
要确定围墙的位置、长度和高度，考虑到变电站的整体布局和周边环境。
1.2 施工图纸设计根据勘察和规划的结果，制定详细的施工图纸，包括围墙的尺寸、结构和材料等，确保施工按照设计标准进行。
1.3 环境评估和安全考虑在施工前，要进行环境评估，确保围墙施工不会对周边环境造成负面影响。
同时，要制定安全预防措施，保障施工期间的安全。
二、围墙材料选择2.1 钢筋混凝土围墙钢筋混凝土围墙是常用的围墙材料之一，具有优良的抗压性能和耐久性，适合用于变电站围墙的建设。
2.2 金属网围墙金属网围墙具有透明、轻巧的特点，可以提供良好的视觉效果和通风性能，同时保证一定的安全性能。
2.3 石材围墙石材围墙具有较高的美观性和抗腐蚀性能，适合用于一些特殊场合或要求高品质的变电站周边围墙的建设。
三、施工步骤3.1 基础施工首先进行围墙基础的施工，包括挖掘基坑、搅拌混凝土、浇筑基础等工序。
确保围墙的稳定性和牢固性。
3.2 柱状物的设置根据设计图纸，按照一定的间距和顺序，设置围墙的柱状物，包括墙柱和支撑柱等。
确保围墙的整体结构和稳定性。
3.3 围墙的搭建根据不同材料的特点和设计要求，开始围墙的搭建工作，如钢筋混凝土围墙的浇筑、金属网围墙的加固等。
3.4 围墙的装饰和涂装围墙搭建完成后，根据设计要求进行装饰和涂装工作，提升围墙的美观性和耐久性。
四、质量控制4.1 施工质量检查在整个施工过程中，严格按照工艺和施工标准进行质量检查，确保施工质量符合要求。
4.2 施工记录和验收施工过程中要做好记录，包括施工工艺、材料使用情况等，以备后期验收和评估。
4.3 完工检查和维护围墙竣工后，进行完工检查，确保施工质量符合设计标准。
同时制定维护计划，定期检查和保养围墙，确保使用寿命和安全性。
变电站工程围墙施工方案一、技术准备1、施工地点：变电站围墙施工地点为变电站周围环境，需要对施工区域进行勘察，了解地形地貌、地质情况、环境卫生状况和相关情况。
2、设备准备：施工必须准备相应的设备，如挖掘机、铲车、运输车辆、搅拌设备、施工机械等。
3、人员准备：施工需要配备相关的技术人员和施工人员，包括现场监理人员、安全人员、建筑工程师等。
4、材料准备：施工需要准备相关的建筑材料，主要包括水泥、砂石、钢筋、木材等。
二、施工过程1、地面准备：在施工现场先进行地面准备工作，包括清理垃圾、平整地面、清理杂草等。
2、基础施工：变电站围墙的基础施工是整个围墙工程的关键，首先要在施工现场进行定位，然后进行基础的挖掘、搅拌、浇筑。
基础的挖掘要求根据设计要求，进行合理的挖掘深度和宽度，搅拌使用的水泥和砂石要进行均匀的搅拌，浇筑需要注意振实、压实。
基础施工完成后，要进行验收和验收记录。
3、砌筑墙体：基础完成后，可以进行围墙的砌筑工作。
砌筑墙体需要使用砖块或混凝土进行，要求墙体的垂直度和水平度符合设计要求，墙体砌筑完成后进行验收和验收记录。
4、围墙封顶：围墙砌筑完成后，要进行围墙的封顶工作，将围墙的顶部进行平整处理，然后根据设计要求进行封顶处理。
5、围墙装修：围墙封顶完成后，可以进行围墙的装修，根据设计要求进行围墙的装饰处理，如喷涂涂料、贴瓷砖等。
6、围墙验收：完成围墙施工后，需要对整个围墙进行验收，包括质量验收、工程验收、安全验收等，验收通过后可以进行交付使用。
三、施工安全1、施工前要做好安全方案，包括相关风险评估和应对措施。
2、施工过程中要进行安全监督，配备专门的安全人员，严格执行安全生产规定。
3、施工现场要设置明显的安全警示标志，做好安全防护工作，保证现场安全。
4、施工人员要进行相关安全培训，并督促施工人员严格执行安全规定。
四、施工管理1、施工前要确定相关施工计划和施工方案，包括施工进度、工程质量、安全保障等。
2、施工现场要配备专门的现场监理人员进行施工管理，确保施工按照设计要求进行。
变电站围墙施工方案清晨的阳光透过窗帘的缝隙，洒在笔记本的键盘上，我的指尖轻轻敲击，记忆随着键盘的敲击声在脑海中流淌。
十年的方案写作经验，让我对每一个细节都了如指掌，现在，就让我来为大家详细梳理一下变电站围墙施工的方案。
一、项目背景本项目为变电站围墙施工，旨在确保变电站的安全运行，提高周边环境的美观度，同时满足相关法规和标准的要求。
变电站是电力系统的重要组成部分，其围墙施工方案的合理性直接关系到变电站的安全和稳定运行。
二、施工目标1.确保施工过程中的人员安全。
2.保证围墙结构的稳定性和安全性。
3.提高施工效率，缩短施工周期。
4.降低施工成本，提高投资回报率。
三、施工准备1.设计图纸：根据变电站的实际情况，制定详细的施工图纸，包括围墙的结构、尺寸、材料等。
2.施工队伍：组建一支经验丰富、技术过硬的施工队伍，对施工人员进行专业培训。
3.施工材料：选用符合国家标准的优质材料，确保围墙的稳定性和安全性。
4.施工工具：准备相应的施工工具，包括测量仪器、焊接设备、运输车辆等。
四、施工步骤1.测量放线：根据设计图纸，对施工现场进行测量，确定围墙的位置和尺寸，放出准确的施工线。
2.挖基槽：按照测量放线的位置，挖掘基槽，槽深应满足设计要求，槽底要平整、坚实。
3.基础施工：在基槽内进行基础施工，包括浇筑混凝土、铺设钢筋等，确保基础的稳定性。
4.围墙施工：根据设计图纸，进行围墙的砌筑，包括墙体、柱子、大门等，注意墙体垂直度和平整度。
5.围墙装饰：在围墙表面进行装饰处理，如抹灰、涂料、贴砖等，提高围墙的美观度。
6.围墙验收：施工完成后，组织相关人员进行验收，确保围墙的质量符合设计要求。
五、施工安全1.安全培训：对施工人员进行安全培训，提高安全意识，掌握安全操作技能。
2.安全防护：施工现场设置安全警示标志，配备安全防护设施，如安全帽、安全带等。
3.安全检查：定期对施工现场进行安全检查，发现问题及时整改。
4.应急处理：制定应急预案，对突发事件进行快速、有效的处理。

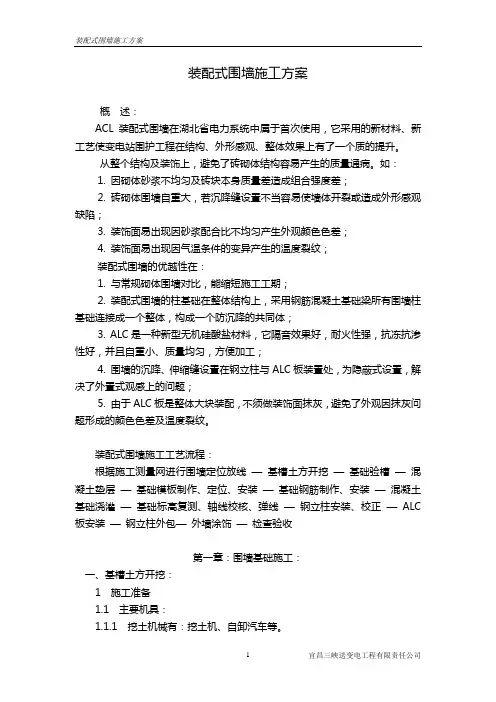

装配式围墙施工方案概述：ACL装配式围墙在湖北省电力系统中属于首次使用，它采用的新材料、新工艺使变电站围护工程在结构、外形感观、整体效果上有了一个质的提升。
从整个结构及装饰上，避免了砖砌体结构容易产生的质量通病。
如：1. 因砌体砂浆不均匀及砖块本身质量差造成组合强度差；2. 砖砌体围墙自重大，若沉降缝设置不当容易使墙体开裂或造成外形感观缺陷；3. 装饰面易出现因砂浆配合比不均匀产生外观颜色色差；4. 装饰面易出现因气温条件的变异产生的温度裂纹；装配式围墙的优越性在：1. 与常规砌体围墙对比，能缩短施工工期；2. 装配式围墙的柱基础在整体结构上，采用钢筋混凝土基础梁所有围墙柱基础连接成一个整体，构成一个防沉降的共同体；3. ALC是一种新型无机硅酸盐材料，它隔音效果好，耐火性强，抗冻抗渗性好，并且自重小、质量均匀，方便加工；4. 围墙的沉降、伸缩缝设置在钢立柱与ALC板装置处，为隐蔽式设置，解决了外置式观感上的问题；5. 由于ALC板是整体大块装配，不须做装饰面抹灰，避免了外观因抹灰问题形成的颜色色差及温度裂纹。
装配式围墙施工工艺流程：根据施工测量网进行围墙定位放线—基槽土方开挖—基础验槽—混凝土垫层—基础模板制作、定位、安装—基础钢筋制作、安装—混凝土基础浇灌—基础标高复测、轴线校核、弹线—钢立柱安装、校正—ALC 板安装—钢立柱外包—外墙涂饰—检查验收第一章：围墙基础施工：一、基槽土方开挖：1 施工准备1.1 主要机具：1.1.1 挖土机械有：挖土机、自卸汽车等。
1.1.2 一般机具有：小白线或20号铅丝和钢卷尺等。
1.2 作业条件：1.2.1 土方开挖前，应根据施工技术的要求，将基槽区域内的地上障碍物清除和处理完毕。
1.2.2 构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。
1.2.3 熟悉图纸，做好技术交底。
2 操作工艺→2.2 开挖基槽时，应合理确定开挖顺序、路线及开挖深度。
UlSSlR.E国能建广东火电工程有限公司GUANGDONG POWER ENGINEERING CORPORATIONLIMITED送变电工程公司1．工程概况 (1)2．编制依据 (2)3．施工组织和劳动力安排 (2)4．主要施工机具及附材配备 (3)5．主要施工工序及技术措施 (4)6．质量目标及保证措施 (7)7．安全保证体系及控制措施 (10)1．工程概况1.1 工程简介220kV坦界站站址位于广东省韶关市曲江区白土镇以西约5km。
该变电站围墙采用预制装配式围墙，预制清水砼柱+墙板实体围墙，预制混凝土柱柱距约为2.5m，柱两侧设置凹槽用于固定墙板，下侧置于地梁之上。
墙面板采用整块的预制混凝土板，与预制混凝土柱相匹配，围墙顶部设置预制压顶，工厂化制作。
预制清水砼柱采用工字形柱，截面尺寸有300X 300,预制混凝土墙板为70mm厚的整块清水砼墙板。
1.2施工范围装配式围墙施工范围包括：站区围墙。
1.3工程量统计2. 编制依据2.1、浙江省电力设计院有限公司提供的《站区装配式围墙施工图》图纸；2.2、《建筑施工手册》第五版（缩印本）;2.3、《建筑施工起重吊装工程安全技术规范》JGJ 276—20122.4、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2012年版）；2.6、《10kV〜500kV输变电及配电工程质量验收与评定标准第3册：变电土建》Q/CSG411002-20123. 施工组织和劳动力安排3.1施工组织机构设置图3.1本工程施工组织机构图3.2劳动力安排表3.1计划劳动力安排表4. 主要施工机具及附材配备表4.1本工程主要施工机械及工具5. 主要施工工序及技术措施5.1施工流程基础复检验收f搭设拼装平台f柱吊装、校正、临时固定f墙板吊装嵌入、校正f柱帽、压顶安装、校正一整体垂直度调整一灌浆固定一接缝处黑色硅硐胶勾缝一柱脚、墙脚处护脚修饰。
5.2基础复检验收要求基础砼达到设计强度，杯底清理干净，地梁上宽9cm，深1cm的凹槽清理干净不得留有泥、沙、水等杂物，基础十字中心线和高程标志点要清晰，要求复核检查中心线、跨距、标高，并作记录。
5.3搭设拼装平台平台设置在靠近构件安装位置，采用大方木或者砂袋等搭设，平台必须平整牢固，平台应在起重机作业半径之外。
5.4现场清点、检查根据施工图纸对预制清水砼构件进行清点、验收，并作好验收记录。
确定构件的安装位置，提前调配，加快吊装施工进度。
5.5柱吊装、校正、临时固定立柱吊装必须使用尼龙宽幅吊带，以防破坏构件。
立柱插入杯口基础后，按照基础轴线进行校正。
柱体垂直度校正采用经纬仪与线垂结合。
立柱绑扎一头进行旋转起吊，柱尾设置尾绳控制，防止吊装过程中碰伤柱棱角。
柱插入基础杯口后，四周打入木楔作临时固定。
安装好的立柱效果图5.6墙板吊装、校正、临时固定墙板采用吊车起吊与火电自主研发的墙板夹具吊装，板的吊装不得使用钢丝绳，必须使用尼龙宽幅吊带。
安装时，应保持墙板水平，轻挪轻放，防止墙板破损和立柱凹槽边角在吊装过程中碰坏。
墙板两端嵌入抗风柱预留槽内，用2米铝合金靠尺和线锤配合校正墙板垂直度，调整直至符合要求后用小木楔固定。
5.7柱帽、压顶安装、校正压顶采用吊车起吊，两端嵌入立柱预留槽内。
柱帽的底部有250 X 250深度为10mm勺凹槽，安装时套在柱子顶端即可（需要砂浆固定）。
拉通线校正柱帽，保证在通一直线上。
压顶安装效果图5.8整体垂直度调整用2米铝合金靠尺和线锤配合校正柱、墙板垂直度，如有偏差，可使用锤子锤击木楔做调整5.9 灌浆固定校正符合要求后，对杯口空隙进行灌浆振捣，灌浆宜分二次进行，第一次灌至木楔底面，待养护两天后，将木楔拔出，再进行二次灌浆，随捣随抹平。
5.10 接缝处黑色硅硐胶勾缝构件间接缝采用表面黑色硅硐胶勾缝，勾缝前用木工纸沿缝两侧贴好，缝隙要均匀，胶打好后，手指压光。
5.11 注意事项（1）核对柱距、柱垂直度，偏差是否在允许范围内。
（2）吊装前仔细检查构件尺寸、偏差应在允许范围内，若发现有缺陷，及时联系通知构件制造厂家修复后方可吊装。
（3）尼龙宽幅吊带绑扎要牢固，要保证构件离地后平衡不歪斜、不脱落。
（4）吊装设备的选用必须安全可靠。
吊机站位要在其起重功况范围内，绑好尼龙宽幅吊带后，试吊构件，提升到小于0.2m 离地高度时，静止两分钟，检查吊机、吊带等有无异常现象发生，若正常则继续起吊。
（5）吊装前需检查安装所需的螺栓以及机具是否齐备，以及是否携带安全可靠。
6．质量目标及保证措施6.1 质量目标（1）杜绝发生重大质量事故。
（2）工程质量合格率100%，分项工程质量一次合格率95%以上。
（3）质量保证资料、工程施工技术记录和工程检验记录做到及时、齐全、准确、工整。
6.2 质量技术保证措施与过程控制（1）成立以项目经理为质量第一责任人，工地设质检员，班组技术员为班组质检员，班长为班组质量第一责任人，负责监督工程施工质量。
（2）设置如下质量管理网络:图6.1项目质量保证管理机构（3）认真贯彻“百年大计，质量第一”的质量方针，树立“为用户着想，为生产服务” 的思想，做到精心组织、精心指挥、精心施工。
（4）严格执行国家及相关行业颁发的有关规程规范标准，按设计要求施工。
（5）坚持施工前认真熟悉图纸，提出质量难点，制定质量控制点。
（6）坚持施工前技术交底制度，不交底不开工。
（7）加强质量体系控制。
制定程序质保体系文件，以质保程序文件为主体，结合质量计划，施工组织设计、作业指导书、质量记录以及其它工作文件，组成严密的文件体系，使施工过程做到办事有章可循，有据可查，有人签证。
（8）严格物资管理制度。
物资入库应有合格证及产品证明书并作好标识；物资出库时，要单与物相符，严防误领、误用。
（9）加强控制工序。
对直接影响质量的安装活动，必须根据已批准的施工方案、作业指导书，现场质量计划和设计图纸的规定来完成。
对特殊工种和危险作业需编写书面程序。
（10）严格“三检”制度，认真做好过程检验，使每道工序质量都符合规定要求后才能转入下道工序，防止不合格品转入下道工序11）所有精密仪器、量具，如：水平仪、经纬仪和卷尺等，都必须经校验合格后方可放行使用，没有校验或校验不合格的不得使用。
（12）所有从事特殊工艺过程的作业人员都必须经考试合格取证后才能上岗。
（13）认真做好施工记录，记录数据要准确无误，做到工程完成一项，验收一项，资料上交一项。
（14）严格质量奖罚制度，对施工质量不合格或不负责任者按质量管理程序和有关的制度给予必要的处罚。
6.3 施工测量质量保证措施（1）测量控制的要求：测量过程中提供的各项数据必须真实准确；测量的全过程必须如实记录各项数据；测量误差必须控制在规范范围内；标高施测中的注意事项：施测标高时，应尽量做到前后视等长，以减少误差；所用钢尺必须经过检定，量高差时，尺身应铅直并用标准拉力；（2）轴线测设中的注意事项：各主控轴线点或各主控轴线或借线点的两对应点应可通视，减少后视过近和仰角过大而造成的引测误差；各主控线和校核线应闭合，或误差在允许范围内，否则应重新复核，查明原因；所用经纬仪、水准仪等测量仪器要定期检验校正，架设仪器时一定要严格对中、水平，仪器投测者和定点者用对讲机联系；施工现场所有项目的定位放线和标高、轴线位置等应及时进行复测。
6.4 质量要求：（1）构件转角均设圆角或倒角，看面均要求平整无翘曲、无明显气孔麻面、无明显刮痕、色泽一致，达到清水混凝土质量标准，无需刷涂料或作其它修饰。
（2）立柱垂直度满足要求；墙板安装牢固；卡槽填缝密实；压顶底部滴水线顺直，深浅一致（3）墙板面有装饰线条或图案，能起到良好的装饰效果。
（4）柱帽、压顶的滴水线顺直，深度、宽度一致。
（5）黑色硅硐胶勾缝要顺直平滑，宽度一致，色泽一致，深度一致。
6.5 质量控制：7•安全保证体系及控制措施7.1安全目标杜绝各类人身事故；消灭重伤事故和重大设备事故；消除重大火灾事故；施工生产、文明施工得分率》90%7.2安全保证措施与过程控制(1)成立以项目部经理为安全第一责任人，工地设一名专职安全员，班长为班组安全第一责任人，班长为班组安全员的安全监察机构，负责监督检查各项安全工作的正确落实。
安全管理网络设置如下:图7.1项目安全保证管理机构（2）认真贯彻执行国家、行业和上级的安全法规、指令和有关的文件精神，按安全管理规程组织施工。
（3）严格执行三级安全教育制度，对新进场的员工要进行专业安全规程和通用安全规程的教育，班组进行安全操作教育，并经考试合格后方可上岗。
（4）坚持每周一次的安全学习制度，认真总结上周安全工作的执行情况，布置本周的安全工作。
（5）坚持施工前安全技术交底制度，要求技术员在进行施工技术交底的同时要进行安全交底，做到各项工作都有安全技术措施。
具体工作由安全监察机构人员负责监督执行。
（6）设备安装起吊前必须仔细校核吊机的技术性能、空间尺寸和设备的几何尺寸，当起吊重量达到额定起吊能力的85%寸，必须办好安全操作票，并经批准后方可实施。
（7）坚持文明施工，严肃施工纪律，遵章守纪，按章操作，杜绝违章指挥、操作。
（8）严格执行事故上报分析处理程序，从严处理违章事故，一切事故按“四不放过” 原则调查处理。
（9）在吊装过程，须经常检查吊带的完好情况，并保证吊带及吊重股数满足吊装要求；经常检查机械设备的运转情况，保证吊机等在正常情况下工作，并且确保在性能范围内工作。
（10）起重工作由专业起重工指挥，在吊装过程中，起重臂杆下严禁站人。
（11）施工现场严禁闲杂人员进入。
（12）精神不振者应禁止作业。
（13）如需夜间作业，必须配备足够的照明，并采取相应的安全措施。
（14）如遇大雾、雷电、暴雨、大风等非常情况，应停止起吊作业或暂停高空作业。
（15）施工中必须遵守高处作业安全技术的管理规定和中华人民共和国行业标准《建筑施工高处作业安全技术规范》JGJ80-90及国标GB6067-85《起重机械安全规程》等中的有关规定。
所有脚手架和打设支架必须验收后才能使用；（16）凡参加本工程施工的工人，要熟知本工种的安全技术操作规程，在操作中，应坚持工作岗位，严禁酒后操作；（17）对每一个员工必须经过三级安全教育，对特殊工种如吊车司机、绳索指挥必须持有安全操作合格证；（18）开工前要认真组织施工人员熟悉施工图纸、技术资料和有关验收规范及施工组织设计，每道工序都要有安全技术交底，交底人员及施工班组负责人要签字见证；（19）坚持安全周活动，每天施工安全技术责任工程师根据当天施工特点交待安全注意事项，集体操作的工作，操作个人应分工明确，操作中应有专人统一指挥，协调配合；（20）所有机具设备必须安全可靠，并设专人负责，定期检修。
（21）操作人员佩戴安全带、安全帽，下设安全网；（22）从事高空作业，要定期体检，经医生诊断，凡患有高血压、心脏病、贫血病癫痫病以及其他不适合高空作业的，不得从事高空作业。
