电磁干扰的抑制方法电磁干扰是指无线电频率或电磁场与其他电子设备或传输系统之间发生的干扰现象。
这种干扰可能会导致通信中断、误码率增加，甚至损坏电子设备。
因此，为了保证电子设备和通信系统的正常运行，需要采取措施来抑制电磁干扰。
抑制电磁干扰的方法主要包括以下几个方面：1. 信号过滤和屏蔽信号过滤是通过滤波器将不需要的频率成分从信号中剔除，以减少干扰。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
屏蔽措施主要包括使用金属屏蔽盒、抗干扰屏蔽材料等，将电磁波的辐射范围限制在一个小范围内，减少对周围设备的干扰。
2. 地线与接地地线的正确使用可以有效地抑制电磁干扰。
将设备的金属外壳与地线连接可以使电磁波通过地线排到大地中，减少对周围设备的干扰。
同时，正确接地可以减少设备自身产生的干扰，并提高系统的抗干扰能力。
3. 选择合适的工作频率对于无线通信系统来说，选择合适的工作频率可以有效地避免与其他设备产生冲突，减少干扰。
此外，合理规划频谱资源，避免频率重叠也是减少互相干扰的重要手段。
4. 电磁屏蔽技术电磁屏蔽技术是指通过使用电磁屏蔽材料或结构来减少电磁干扰的传导和辐射。
常见的电磁屏蔽材料包括铁氧体、磁性材料、导电材料等。
通过在设备周围建立电磁屏蔽结构，可以将电磁干扰源与受干扰设备隔离，从而减少干扰。
5. 路由规划与隔离对于有线通信系统来说，良好的路由规划和隔离设计可以减少电磁干扰的传播。
通过合理规划线缆的布置，避免线缆之间的交叉和平行，减少互相的电磁干扰。
此外，还可以采用互锁技术，将干扰源和受干扰设备分开进行布置，减少干扰的传播。
6. 信号调制技术对于无线通信系统来说，采用合适的信号调制技术可以提高系统对干扰的抗性。
常见的调制技术包括频率调制、相位调制、频分复用、码分复用等。
通过调制技术的应用，可以使信号在传输过程中发生一定程度的扩散，减少对干扰信号的敏感度，提高系统的抗干扰能力。
7. 合理的系统设计在电子设备的设计过程中，需要充分考虑抗干扰的要求。

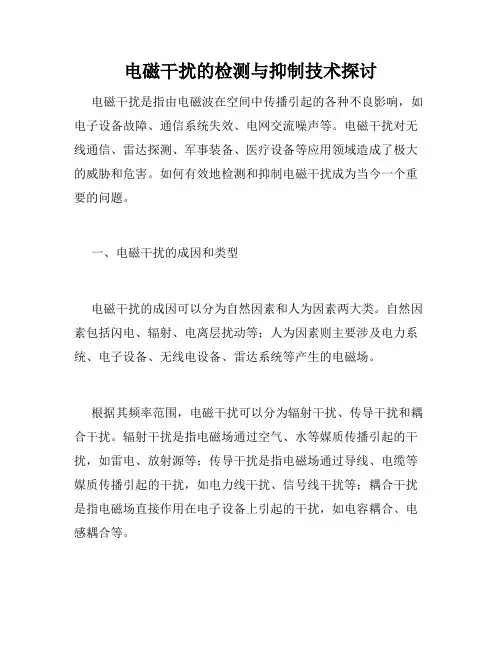

电磁干扰的检测与抑制技术探讨电磁干扰是指由电磁波在空间中传播引起的各种不良影响，如电子设备故障、通信系统失效、电网交流噪声等。
电磁干扰对无线通信、雷达探测、军事装备、医疗设备等应用领域造成了极大的威胁和危害。
如何有效地检测和抑制电磁干扰成为当今一个重要的问题。
一、电磁干扰的成因和类型电磁干扰的成因可以分为自然因素和人为因素两大类。
自然因素包括闪电、辐射、电离层扰动等；人为因素则主要涉及电力系统、电子设备、无线电设备、雷达系统等产生的电磁场。
根据其频率范围，电磁干扰可以分为辐射干扰、传导干扰和耦合干扰。
辐射干扰是指电磁场通过空气、水等媒质传播引起的干扰，如雷电、放射源等；传导干扰是指电磁场通过导线、电缆等媒质传播引起的干扰，如电力线干扰、信号线干扰等；耦合干扰是指电磁场直接作用在电子设备上引起的干扰，如电容耦合、电感耦合等。
二、电磁干扰的检测技术为了及时发现潜在的电磁干扰源，必须对电磁环境进行监测和分析。
电磁干扰的检测关键在于能够有效地区分正常的电磁信号和干扰信号，并准确地定位干扰源。
电磁干扰的检测技术主要包括干扰地图、频谱分析、时间域反射、瞬态响应等方法。
干扰地图是一种将电磁场分布情况图形化的方法，可以用于描述电磁场的强度和分布。
频谱分析是一种能够识别和分离不同频率电磁信号的方法，常用于无线电设备的故障排除和频率规划。
时间域反射技术是通过测量电磁场的反射波形来判断干扰源和被干扰设备之间的距离和位置关系。
瞬态响应技术是利用超短脉冲来检测电磁干扰信号，可以高效地检测非常弱的干扰信号。
三、电磁干扰的抑制技术除了检测干扰源，必须采取措施来抑制电磁干扰，以保障系统的正常运行。
电磁干扰的抑制主要依靠两种方法：屏蔽和滤波。
屏蔽是通过隔离干扰源和被干扰设备的物理屏蔽来降低电磁干扰的影响。
屏蔽方法包括金属屏蔽、电磁屏蔽和地埋管屏蔽等。
金属屏蔽是一种将干扰源和被干扰设备隔离开的方法，如用金属网罩来遮挡电磁波；电磁屏蔽是一种将被干扰设备周围用磁性材料包裹住的方法，可以有效地降低电磁场对被干扰设备的干扰；地埋管屏蔽是通过埋设大型金属管道来隔离干扰源和被干扰设备的方法。
电磁干扰抑制技术分享电磁干扰抑制技术是一种应用于电子设备和通信系统中的重要技术手段，主要用于解决电磁干扰对系统正常工作造成的影响。
在当今高科技发展的时代，电子设备和通信系统广泛存在，电磁环境复杂多变，因此电磁干扰抑制技术显得尤为重要。
首先，电磁干扰是指电磁波在传输、发射或接收过程中与原正常信号相混叠而导致系统性能下降的现象。
电磁干扰可能来自各个方面，例如电源线、雷电、射频设备、微波炉等，对系统的稳定性和可靠性造成威胁。
因此，采取有效的电磁干扰抑制措施对于确保设备和系统的正常运行至关重要。
电磁干扰抑制技术主要包括以下几个方面：1. 电磁波屏蔽技术：通过采用金属屏蔽罩、金属板、金属丝网等材料，将设备或器件包裹在内部，有效屏蔽外界电磁波的干扰，保护内部电路不受外界影响。
2. 地线设计技术：地线在电磁干扰抑制中扮演着至关重要的角色，合理设计和布置地线可以有效降低设备受电磁干扰的风险，提高系统的稳定性和可靠性。
3. 滤波器技术：滤波器是一种具有特定频率传递和阻断功能的电路元件，通过合理设计滤波器可以屏蔽不同频率范围的电磁波干扰，保障系统的正常工作。
4. 耦合器设计技术：对于共模干扰和不同模干扰问题，耦合器设计技术可以有效减少信号与干扰信号的耦合程度，降低干扰对系统性能的影响。
总的来说，电磁干扰抑制技术是一门综合性的技术，需要结合电磁学、信号处理、数字电路等多方面知识，才能有效应对复杂多变的电磁环境。
仅仅依靠一个简单的技术手段或方法是难以满足电磁干扰抑制的需求的。
在实际应用中，电磁干扰抑制技术不仅可以应用于电子设备、通信系统等领域，还可以应用于航空、军事、医疗等领域，起到重要的保障作用。
只有不断加强技术研究、提升技术水平，才能更好地应对电磁干扰问题，确保系统的正常运行和信息的安全传输。
综上所述，电磁干扰抑制技术是一项重要且必不可少的技术，在当今电子信息技术发展的大背景下，亟需加强研究和应用，以确保设备和系统的正常运行、信息的安全传输。
物理实验技术中的电磁干扰及其抑制方法在物理实验技术中，电磁干扰是一种常见而又十分讨厌的现象。
电磁干扰可以从外部设备或内部电路中产生，并对实验的准确性和可靠性造成严重影响。
本文将探讨电磁干扰的来源和影响，并介绍一些抑制方法。
首先，让我们先来了解电磁干扰的来源。
电磁干扰可以来自多个方面，其中包括电源线、无线电发射设备、强电场和强磁场等。
电源线是电磁干扰的常见来源之一，其交变电流会产生电磁场并干扰实验装置的正常工作。
无线电发射设备如手机、无线网络等也会产生电磁辐射，干扰实验中的电子设备。
强电场和强磁场也会导致实验结果的歪曲和偏差。
那么，电磁干扰对实验技术有何影响呢？首先，它会引起测量误差。
实验中的传感器或测量仪器容易受到电磁干扰的影响，从而导致测量结果的不准确。
其次，电磁干扰还可能损坏实验设备。
电磁干扰会造成电子元件过载或烧坏，甚至引发设备故障，给实验进程带来延误和损失。
此外，电磁干扰还会对微弱信号的检测造成干扰，降低实验信号的信噪比。
然而，我们并非无可奈何面对电磁干扰。
接下来我们将介绍一些抑制电磁干扰的方法。
首先是屏蔽技术。
屏蔽是一种常见又有效的方法，通过引入金属盖、金属网、金属屏蔽罩等来实现对电磁波的屏蔽。
这些屏蔽材料可以吸收或反射电磁波，减少干扰对实验装置的影响。
另外，还可以使用屏蔽性能较好的金属箱或金属隔离层来隔离实验设备，以减少干扰的影响。
其次是滤波技术。
滤波器是常用的抑制电磁干扰的装置，可以将特定频率范围内的电磁信号滤除或削弱。
对于实验中的特定频段干扰信号，我们可以使用低通滤波器、高通滤波器或带通滤波器来屏蔽或削弱干扰信号，从而提高实验的准确性和可靠性。
此外，还可以采用地线技术。
地线可以有效消除电磁干扰，将多余的干扰信号引入地线，从而降低对实验装置的影响。
在实验中，设备的接地是十分重要的一步，良好的接地可以有效减少电磁干扰对实验的影响。
最后，对于高灵敏度的实验设备，我们还可以采用远离干扰源的策略。

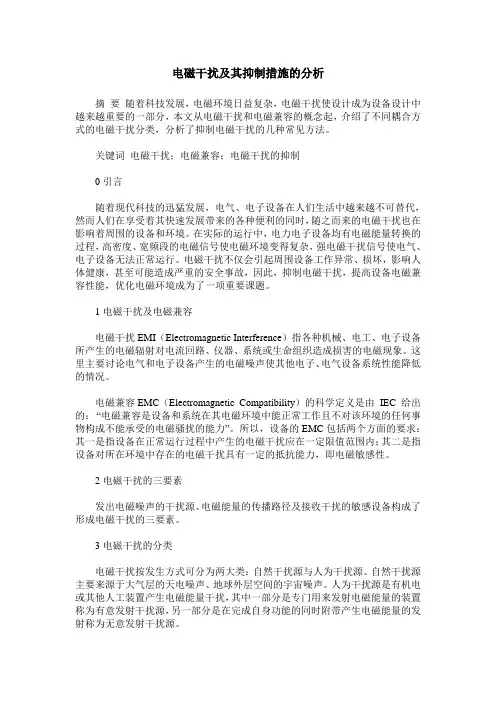

电磁干扰及其抑制措施的分析摘要随着科技发展，电磁环境日益复杂，电磁干扰使设计成为设备设计中越来越重要的一部分，本文从电磁干扰和电磁兼容的概念起，介绍了不同耦合方式的电磁干扰分类，分析了抑制电磁干扰的几种常见方法。
关键词电磁干扰；电磁兼容；电磁干扰的抑制0引言随着现代科技的迅猛发展，电气、电子设备在人们生活中越来越不可替代，然而人们在享受着其快速发展带来的各种便利的同时，随之而来的电磁干扰也在影响着周围的设备和环境。
在实际的运行中，电力电子设备均有电磁能量转换的过程，高密度、宽频段的电磁信号使电磁环境变得复杂，强电磁干扰信号使电气、电子设备无法正常运行。
电磁干扰不仅会引起周围设备工作异常、损坏，影响人体健康，甚至可能造成严重的安全事故，因此，抑制电磁干扰，提高设备电磁兼容性能，优化电磁环境成为了一项重要课题。
1电磁干扰及电磁兼容电磁干扰EMI（Electromagnetic Interference）指各种机械、电工、电子设备所产生的电磁辐射对电流回路、仪器、系统或生命组织造成损害的电磁现象。
这里主要讨论电气和电子设备产生的电磁噪声使其他电子、电气设备系统性能降低的情况。
电磁兼容EMC（Electromagnetic Compatibility）的科学定义是由IEC 给出的：“电磁兼容是设备和系统在其电磁环境中能正常工作且不对该环境的任何事物构成不能承受的电磁骚扰的能力”。
所以，设备的EMC包括两个方面的要求：其一是指设备在正常运行过程中产生的电磁干扰应在一定限值范围内；其二是指设备对所在环境中存在的电磁干扰具有一定的抵抗能力，即电磁敏感性。
2电磁干扰的三要素发出电磁噪声的干扰源、电磁能量的传播路径及接收干扰的敏感设备构成了形成电磁干扰的三要素。
3电磁干扰的分类电磁干扰按发生方式可分为两大类：自然干扰源与人为干扰源。
自然干扰源主要来源于大气层的天电噪声、地球外层空间的宇宙噪声。
人为干扰源是有机电或其他人工装置产生电磁能量干扰，其中一部分是专门用来发射电磁能量的装置称为有意发射干扰源，另一部分是在完成自身功能的同时附带产生电磁能量的发射称为无意发射干扰源。

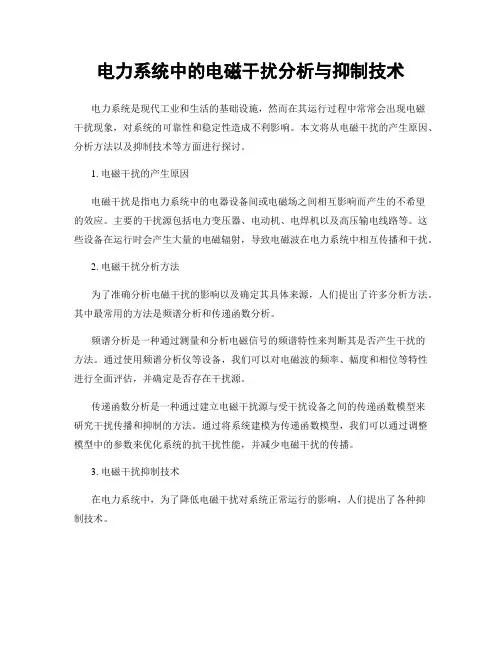

电力系统中的电磁干扰分析与抑制技术电力系统是现代工业和生活的基础设施，然而在其运行过程中常常会出现电磁干扰现象，对系统的可靠性和稳定性造成不利影响。
本文将从电磁干扰的产生原因、分析方法以及抑制技术等方面进行探讨。
1. 电磁干扰的产生原因电磁干扰是指电力系统中的电器设备间或电磁场之间相互影响而产生的不希望的效应。
主要的干扰源包括电力变压器、电动机、电焊机以及高压输电线路等。
这些设备在运行时会产生大量的电磁辐射，导致电磁波在电力系统中相互传播和干扰。
2. 电磁干扰分析方法为了准确分析电磁干扰的影响以及确定其具体来源，人们提出了许多分析方法。
其中最常用的方法是频谱分析和传递函数分析。
频谱分析是一种通过测量和分析电磁信号的频谱特性来判断其是否产生干扰的方法。
通过使用频谱分析仪等设备，我们可以对电磁波的频率、幅度和相位等特性进行全面评估，并确定是否存在干扰源。
传递函数分析是一种通过建立电磁干扰源与受干扰设备之间的传递函数模型来研究干扰传播和抑制的方法。
通过将系统建模为传递函数模型，我们可以通过调整模型中的参数来优化系统的抗干扰性能，并减少电磁干扰的传播。
3. 电磁干扰抑制技术在电力系统中，为了降低电磁干扰对系统正常运行的影响，人们提出了各种抑制技术。
其中最常见的是屏蔽技术。
屏蔽技术可以通过在受干扰设备周围添加金属屏蔽罩来阻挡电磁波的传播。
金属屏蔽罩具有良好的导电性和屏蔽性能，可以有效地吸收或反射电磁波，从而减少干扰的影响。
另外一种常见的抑制技术是滤波技术。
滤波技术通过在电源或干扰源处添加滤波器来降低电磁干扰的频率。
滤波器可以选择性地通过或阻断特定频率的信号，从而减少干扰的传播和影响。
此外，还有一些先进的干扰抑制技术在电力系统中得到了广泛应用。
比如，自适应干扰抑制技术可以根据实时测量数据自动调整系统参数，实现针对性的干扰抑制；另外，优化控制技术可以通过优化系统的工作模式和控制策略，减少干扰源和受干扰设备之间的相互影响。
电磁干扰抑制技术1.电磁干扰概述电磁干扰是指任何能使设备或系统性能降级的电磁现象。
一个系统或系统内某一线路受电磁干扰的程度可用公式表示。
（1）电磁干扰类型有传导干扰和辐射干扰，前者是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰；后者是电子设备产生的干扰信号通过空间耦合将干扰信号传给另一个电网络或电子设备。
（2）电磁干扰源分为自然和人为干扰源两大类，前者指自然界固有的与人活动无关的电磁干扰现象，如大气放电、地球磁场、太阳所发出的辐射等；后者指人类工业和社会活动产生的电磁干扰，如点火系统、输电线系统、电感性设备、变频设备、开关器件和继电器等。
2.电磁干扰的抑制不论电磁干扰如何复杂，电磁干扰的逻辑拓扑关系由三个基本要素组成，即存在电磁干扰能源；存在电磁干扰受体，当电磁干扰强度超出界限时，被干扰设备的性能将发生混乱；在干扰源和干扰受体间存在耦合通道传输电磁能量。
电磁干扰抑制技术就是围绕三要素，抑制干扰源、切断电磁干扰耦合途径、降低电磁敏感装置的敏感性。
（1）抑制干扰源确定何处是干扰源，靠近干扰源采取相应措施，抑制效果就比较好。
一般来说，电流电压发生剧变的位置就是干扰源，如继电器通断、电容充电、电机运转、晶闸管导通、IGBT工作、集成电路开关工作等。
另外，市电电源并非理想的50Hz正弦波，也是干扰源。
可采用低噪声电路、瞬态抑制电路、旋转装置抑制电路、稳压电路等；选择的器件尽可能用低噪声、高频特性好、稳定性高。
但抑制电路选择不适当的器件也可能成为新干扰源。
（2）切断电磁干扰耦合途径主要为传导和辐射两种，噪声经导线直接耦合到电路中最常见。
抑制传导干扰的主要措施是串接滤波器。
有低通、高通、带通和带阻四种，根据信号与噪声频率选择相应的滤波器。
如噪声频率远高于信号频率，常用LC低通滤波器，结构简单，效果好。
但对于要求较高的产品，必须用穿心式滤波器。
此式滤波器也称为穿越式滤波器，有C型、T型和LC型结构，高频特性优良，可工作在1GHz以上，体积小、重量轻，允许电流大，可广泛用于各种场合。
电磁干扰及常用的抑制技术摘要：各种干扰是机电一体化系统和装置出现瞬时故障的主要原因。
电磁兼容性设计是目前电子设备及机电一体化系统设计时考虑的一个重要原则，它的核心是抑制电磁干扰。
电磁干扰的抑制要从干扰源、传播途径、接收器三个方面着手，切断干扰耦合的途径，干扰的影响也将被消除。
常用的方法有滤波、降低或消除公共阻抗、屏蔽、隔离等。
关键词：电磁干扰干扰抑制屏蔽接地1．电磁干扰电磁干扰(electro magnetic interference，EMI)是指系统在工作过程中出现的一些与有用信号无关的、并且对系统性能或信号传输有害的电气变化现象。
构成电磁干扰必须具备三个基本条件：①存在干扰源；②有相应的传输介质；③有敏感的接收元件。
只要除去其中一个条件，电磁干扰就可消除，这就是电磁抑制技术的基本出发点。
1.1 电磁干扰的分类常见的各种电磁干扰根据干扰的现象和信号特征不同有以下分类方法。
1、按其来源分类(1) 自然干扰。
自然干扰是指由于大自然现象所造成的各种电磁噪声。
(2) 人为干扰。
由于电子设备和其他人工装置产生的电磁干扰。
2、按干扰功能分类(1) 有意干扰。
有意干扰是指人为了达到某种目的而有意识制造的电磁干扰信号。
这是当前电子战的重要手段。
(2) 无意干扰。
无意干扰是指人在无意之中所造成的干扰，如工业用电、高频及微波设备等引起的干扰等。
3、按干扰出现的规律分类(1) 固定干扰。
多为邻近电气设备固定运行时发出的干扰。
(2) 半固定干扰。
偶尔使用的设备(如行车、电钻等)引起的干扰。
(3) 随机干扰。
无法预计的偶发性干扰。
4、按耦合方式分类(1) 传导耦合干扰。
传导耦合是指电磁噪声的能量在电路中以电压或电流的形式，通过金属导线或其他元件(如电容器、电感器、变压器等)耦合到被干扰设备(电路)。
(2) 辐射耦合干扰。
电磁辐射耦合是指电磁噪声的能量以电磁场能量的形式，通过空间辐射传播，耦合到被干扰设备(或电路)。
1.2 电磁噪声耦合途径干扰源对电子设备的干扰是通过一定耦合形式进行的，无论是内部干扰或外部干扰，都是通过“路”(传输线路或电路)或“场”(静电场或交变电磁场)耦合到被干扰设备中的。
