下载文档原格式
试验三细集料的筛分试验（T0327—2005）一、试验目的检测细集料的颗粒级配及粗细程度，评价其在混凝土或其他混合料中的适用性。
二、仪表设备1、标准筛：9.5﹑4.75、2.36、1.18、0.6、0.3、0.15、0.075mm 各一；2、天平 称量：1000g ，感量不大于0.5g3、浅盘和硬软毛刷等 三、干筛法与水洗法1、干筛法： 水泥混凝土用 ；2、水洗法： 1）当含泥量〉5%时； 2）用于基层材料和沥青混合料时。
四、试验步骤1、先将套筛从大到小组装好，4.75mm 筛子放在最上面（水泥砼用9.5mm 筛除超粒径材料）；2、称取风干的砂500g ，准确至0.5g ， 置于套筛的最上一只；摇筛10min 。
然后取出套筛，按筛孔大小顺序从最大的筛号开始，在清洁的浅盘上逐个手筛，直至每分钟的筛出量不超过剩余量的0.1%时为止；3、将筛出通过的颗粒并入下一号筛，和下一号筛一起过筛，依次顺序进行，直至全部筛完为止。
4、称量各筛筛余量，精确至0.5g 。
5、所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。
五、计算1、分计筛余百分率（%）各号筛上的筛余量除以试样总量的百分率，准确至0.1%。
100%ii m a m=⨯ 式中： i m —某号筛上的筛余量（g ）；m —试样总量（g ）.2、累计筛余百分率（%）各号筛累计筛余百分率为该号筛及大于该号筛的分计筛余百分率之和，准确至0.1%。
12i i A a a a =+++式中：i a —某号筛的分计筛余百分率（%）； 3、质量通过百分率（%）各号筛的质量通过百分率等于100减去该号筛累计筛余百分率，准确至0.1%。
100i i p A =-式中： i p —某号筛的质量通过百分率（%）； i A —某号筛的累计筛余百分率（%）。

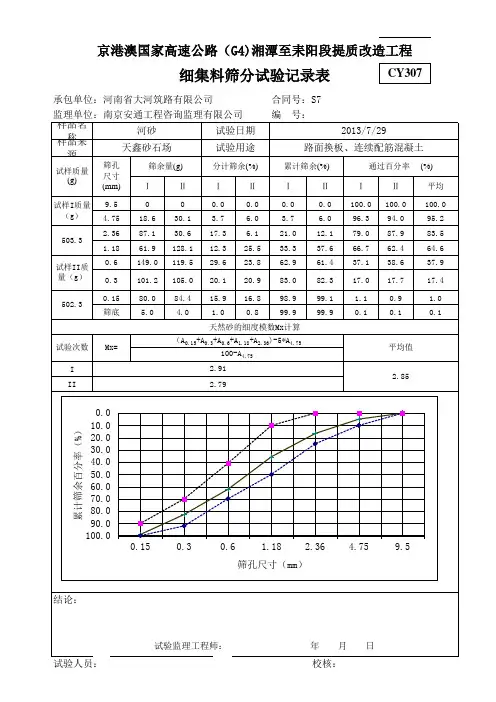

4、根据各筛的累计筛余百分率或通过百分率绘制级配曲线。
5、细度模数（天然砂）0.150.30.6 1.18 2.36 4.754.75()5100x A A A A A A M A ++++-=-式中：x M —细度模数；0.150.3 4.75,A A A —分别为0.15mm,0.3mm…4.75mm 各筛上的累计筛余百分率（%）.6、进行两次平行试验，以两次结果的算术平均值作为测定值。

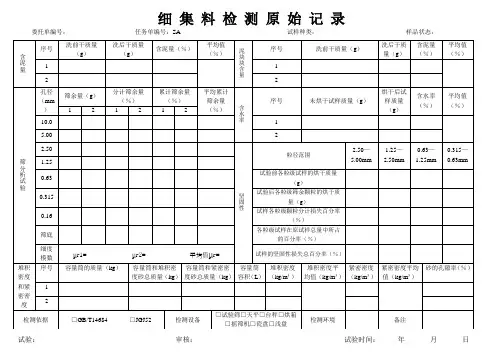

细 集 料 检 测 原 始 记 录委托单编号： 任务单编号：SA 试样种类： 样品状态：试验： 审核： 试验时间： 年 月 日含泥量序号洗前干质量（g ）洗后干质量（g ）含泥量（％） 平均值（％）泥块块含量序号 洗前干质量（g ） 洗后干质量（g ）含泥量（％）平均值（％）1 12 2筛分析试验孔径（mm ） 筛余量（g ） 分计筛余量（％） 累计筛余量（％） 平均累计筛余量（％） 含水率 序号 未烘干试样质量（g ） 烘干后试样质量（g ） 含水率（％） 平均值（％） 1 2 1 2 1 210.0 15.00 22.50坚固性粒径范围2.50—5.00mm 1.25—2.50mm 0.63—1.25mm 0.315—0.63mm 1.250.63试验前各粒级试样的烘干质量（g ）0.315 试验后各粒级筛余颗粒的烘干质量（g ）0.16 试样各粒级颗粒分计损失百分率（％）筛底 各粒级试样在原试样总量中所占的百分率（％）细度模数 μr 1= μr 2= 平均值μr= 试样的坚固性损失总百分率（％）堆积密度和紧密密度序号 容量筒的质量（kg ） 容量筒和堆积密度砂总质量（kg ） 容量筒和紧密密度砂总质量（kg ） 容量筒容积（L ） 堆积密度（kg/m ³） 堆积密度平均值（kg/m ³） 紧密密度（kg/m ³） 紧密密度平均值（kg/m ³）砂的孔隙率（％） 12检测依据□GB/T14684 □JGJ52 检测设备 □试验筛□天平□台秤□烘箱□摇筛机□瓷盘□浅盘 检测环境 备注。
实验一 细集料的表观密度试验（容量瓶法）【试验目的】用容量瓶法测定细集料（天然砂、石屑、机制砂）在一定温度下的表观密度。
本方法适用于含有少量大于2.36mm 部分的细集料。
【试验原理】表观密度是指在规定条件（105℃~110℃的烘箱内烘至恒量）下，烘干集料矿质实体包括闭口孔隙在内的表观单位体积质量。
测定集料表观体积时，需将已知质量的干燥集料浸水，使其开口孔隙吸饱水，然后称出饱水后集料在水中的质量，两者之差即为集料的包括闭口孔隙在内的集料表观体积(V s +V n )，如图1所示。
ρa =m sV s +V n式中：ρa 集料的表观密度，g cm 3⁄；m s 集料矿质实体的质量，g ； V s 集料矿质实体的体积，cm 3；V n集料矿质实体中闭口孔隙的体积，cm 3。
【主要试验仪具】称量1kg 、感量1g 的天平，500mL 的容量瓶，能使温度控制在105℃±5℃范围的烘箱，另有干燥器、浅盘、料勺、温度计和500mL 烧杯。
【试验方法】(1) 试样准备将缩分至650g 左右的试样在105℃~110℃的烘箱内烘至恒量，并在干燥器内冷却至室温，分成两份备用。
(2) 试验步骤① 称取烘干的试样300g (m 0)，装入盛有半瓶蒸馏水的容量瓶中。
② 摆转容量瓶，使试样在水中充分搅动以排除气泡，塞紧瓶塞，静置24h 左右，然后用滴管向瓶内添水，使水面与瓶颈刻度线平齐，再塞紧瓶塞，擦干瓶外水分，称其总质量(m 2)。
③ 倒出瓶中的水和试样，将瓶的内外洗净，再向瓶中注入温差不超过2℃的蒸馏水至瓶颈刻度线，塞紧瓶塞，擦干瓶外的水分，称其总质量(m 1)。
图1 集料组成的质量与体积关系示意图注：在砂的表观密度试验过程中应测量并控制水的温度，试验中的各项称量可以在15~25℃的温度范围内进行。
从试样加水静置的最后2h起至试验结束，其温差不应超过2℃。
【实验数据记录】m0(g)m1(g)m2(g)第一次试验300.0663.8838.4第二次试验644.0843.7表1细集料的表观密度试验数据记录表【结果计算】细集料的表观密度计算公式为：ρa=(m0m0+m1−m2−αT)×ρw式中：ρa细集料的表观密度，g cm3⁄；m0试样的烘干质量，g；m1水和容量瓶总质量，g；m2试样、水和容量瓶总质量，g；ρw水在4℃时的密度值，1g cm3⁄；αT试验时水温对水相对密度影响的修正系数，按照表2取0.002。
工程名称：定海小沙至鸭岑线公路改建工程细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制试验编号：2008-JG0327-0001合同号：01细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0004浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0005浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0006浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0007浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0009浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0010浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0011浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0013浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0014浙江省交通厅工程质量监督站监制细集料筛分试验(干筛法)工程名称：定海小沙至鸭岑线公路改建工程合同号：01试验编号：2007-JG0327-0015浙江省交通厅工程质量监督站监制。

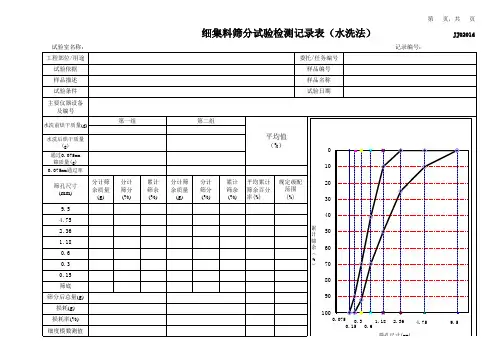

C—01击实试验记录监理单位：编号：C—02 液塑限联合测定试验承包单位：合同号:C-03 土工含水量试验记录承包单位:合同号：C-04 粗集料及集料混合料的筛分试验记录(干筛法）Array承包单位：合同号：监理单位: 编号：C—05粗集料及集料混合料的筛分试验记录（水筛法）Array承包单位：合同号：监理单位: 编号：C—06 粗集料针片状颗粒含量试验（游标卡尺法）记录承包单位：合同号:C—07 粗集料压碎值试验记录Array承包单位：合同号：监理单位: 编号:C-08 粗集料含泥量及泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C-09细集料筛分试验记录（干筛法）Array承包单位：合同号：监理单位: 编号：C-10 细集料筛分试验记录（水筛法) Array承包单位：合同号：监理单位: 编号：C-11 细集料含泥量试验记录Array承包单位: 合同号:监理单位：编号：C—12细集料泥块含量试验记录Array承包单位: 合同号：监理单位: 编号：C—13 石灰有效氧化钙和氧化镁含量试验（简易法)记录监理单位：编号：C—14 无机结合料稳定土击实试验记录承包单位:合同号：C-15 无机结合料稳定土无侧限抗压强度试验记录承包单位：合同号：C—16 无机结合料稳定土含水量试验记录承包单位：合同号：C—17—1 无机结合料EDTA滴定标准曲线试验记录Array承包单位：合同号：监理单位：编号：C-17-2 水泥或石灰剂量测定试验（EDTA滴定法）记录承包单位:合同号:C—18水泥物理性质试验承包单位：合同号：C-19 水泥混凝土抗折强度试验记录承包单位：合同号:C—20 水泥混凝土抗压强度试验记录承包单位：合同号:C—21 水泥混凝土抗压强度试验（回弹法）记录Array承包单位: 合同号：监理单位: 编号：C—22 水泥砂浆抗压强度试验报告承包单位：合同号：C-23 水泥混凝土拌合物稠度试验(坍落度仪法）记录承包单位：合同号:C—24 沥青混合料沥青含量、矿料级配检验试验记录承包单位：合同号：C—25沥青混合料马歇尔试验（表干法）记录承包单位：合同号：C—26 沥青物理性质试验记录承包单位：合同号：C-27压实度试验（灌砂法）记录Array承包单位：林州市二建建筑工程有限公司合同号：监理单位：晋城市康衢监理咨询有限公司编号:C—28压实度试验（核子仪法）记录承包单位：合同号：监理单位：编号：C—29 压实度（环刀法）试验记录承包单位：济源市交通能源工程有限公司合同号：03C—30填砂砾(石）路堤压实沉降量记录表Array承包商: 合同号：注：沉降量控制在5mm以内，若大于5mm需继续碾压，并测定沉降量直至符合要求为止.C—31 地基承载力检测（贯入试验）记录Array承包单位:济源市交通能源工程有限公司合同号:03C-32 钻孔桩泥浆比重试验记录Array承包单位: 合同号：监理单位: 编号：C—33 路面构造深度试验（手工铺砂法）记录Array承包单位：合同号：监理单位：编号：C—34路面渗水系数试验记录Array承包单位: 合同号：监理单位：编号:C—35路面磨擦系数检测表监理单位：编号：C—36沥青混凝土路面面层摊铺检测表承包单位: 合同号:C—37沥青混凝土路面面层压实度检测表承包单位：合同号：C-38 平整度检测表承包单位：林州市二建建筑工程有限公司合同号：C-39宽度检测表承包单位：林州市二建建筑工程有限公司合同号：C-40厚度检测表承包单位：山西纵横路桥工程有限公司合同号：01C—41 回弹弯沉检测表Array承包单位:高平市公路工程有限公司合同号：第二合同段C—42路基路面横坡检测表承包单位：高平市公路工程有限公司合同号：第二合同段C-43路基边坡检测表Array承包单位：合同号：C—44 水泥混凝土面层相邻板高差检测表监理单位: 编号：C—45 水泥混凝土路面面层纵、横缝顺直度检测表监理单位：编号：。
