土建工程质量控制点等级划分表

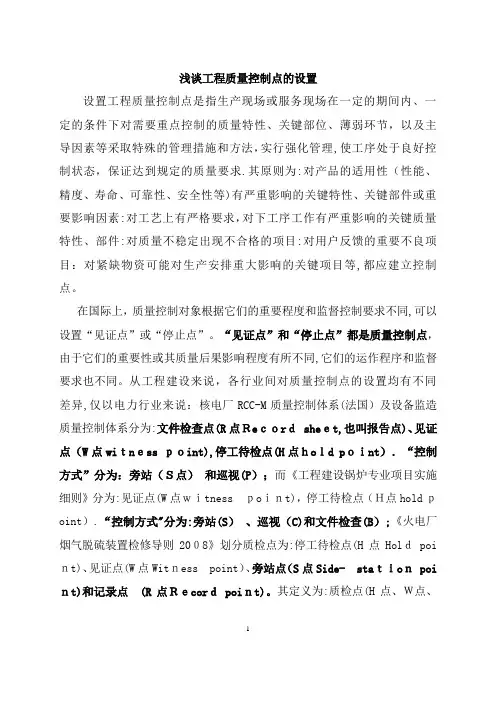

浅谈工程质量控制点的设置设置工程质量控制点是指生产现场或服务现场在一定的期间内、一定的条件下对需要重点控制的质量特性、关键部位、薄弱环节，以及主导因素等采取特殊的管理措施和方法，实行强化管理,使工序处于良好控制状态，保证达到规定的质量要求.其原则为:对产品的适用性（性能、精度、寿命、可靠性、安全性等)有严重影响的关键特性、关键部件或重要影响因素:对工艺上有严格要求，对下工序工作有严重影响的关键质量特性、部件:对质量不稳定出现不合格的项目:对用户反馈的重要不良项目：对紧缺物资可能对生产安排重大影响的关键项目等,都应建立控制点。

在国际上，质量控制对象根据它们的重要程度和监督控制要求不同,可以设置“见证点”或“停止点”。

“见证点”和“停止点”都是质量控制点，由于它们的重要性或其质量后果影响程度有所不同,它们的运作程序和监督要求也不同。

从工程建设来说，各行业间对质量控制点的设置均有不同差异,仅以电力行业来说：核电厂RCC-M质量控制体系(法国）及设备监造质量控制体系分为:文件检查点(R点Ｒeｃｏrｄ sheｅt,也叫报告点)、见证点（W点wiｔnｅss ｐｏint),停工待检点(H点ｈoｌd pｏｉnt）．“控制方式”分为：旁站（Ｓ点）和巡视(P）；而《工程建设锅炉专业项目实施细则》分为:见证点(W点ｗｉtness ｐoｉｎt)，停工待检点（Ｈ点hold ｐoint）.“控制方式"分为:旁站(S）、巡视（C)和文件检查(B）;《火电厂烟气脱硫装置检修导则20０8》划分质检点为:停工待检点(H点Holｄ poi ｎt)、见证点(W点Witｎess point）、旁站点（S点Side- staｔｉoｎ poi ｎt)和记录点(R点Ｒｅcorｄ poiｎt)。

其定义为:质检点(H点、Ｗ点、1Ｓ点和Ｒ点)是指在检修工序管理过程中根据某道工序的重要性和难易程度设置的关键工序控制点,这些控制点不经检验不能进入下道工序；《国家电力公司工程建设监理管理办法19９9》、《输电线路工程建设监理实施细则（试行)—国家电网公司范本19９９》、《变电站工程建设监理实施细则(试行)—国家电网公司范本１９99》及《电力工程建设监理合同范本》，将质量控制点分为：见证点(W点wｉtnesｓｐoiｎｔ）、停工待检点(H点hold ｐoiｎt)、旁站点(S点Standby Poｉnt)。

工程质量控制点
一、质量控制点等级的定义：
A—应由业主见证确认后，才能进行下一道工序。

AR - 应备有纪录文件并由业主专业工程师确认后,才能进行下一道工序。

B - 应由工程监理人员见证确认后，才能进行下一道工序。

BR—应备有施工记录文件并由工程监理人员签认后,才能进行下一道工序.
C - 应由施工承包商的专职质检人员见证确认后，才能进行下一道工序.
CR - 应备有施工记录文件并由施工承包商的专职质检人员签认后，才能进行下一道工序。

二、除了管理行为外的质量控制点均由施工承包商按有关工程施工验收规范的规定组织检查，确认合格；其中B（BR）和A(AR）级控制点,由施工承包商的专职质检人员通知专业监理工程师见证,确认合格；需业主见证的，由专业监理工程师通知甲方现场代表见证（或由其组织见证），确认合格。

专业管理行为的质量控制点均由监理机构检查(或组织检查）。

三、A(AR）级控制点一般由甲方现场代表见证；需甲方现场代表组织见证的，在工程项目的第一次工地例会上确定.
五、具体的质量控制点：
一）综合管理行为
二）土建工程
1、专业管理行为
2、工程勘测
3、地基与基础工程
4、混凝土结构工程
5、砌体结构工程
6、钢结构工程
7、建筑装饰装修工程
8、建筑地面工程
9、屋面工程
9、地下防水工程
三)
安装工程 1、专业管理行为
2、电气工程
3、弱电工程
- 11 -。

质量控制点的划分
质量控制点指对工程的性能、安全、寿命、可靠性、观感等有较大影响的关键部位或对下道工序有较大影响的关键过程或工序，一般将国家颁布的建筑工程施工质量验收标准中规定的分部/分项工程以及检验批作为检查工程质量的质量控制点，另外还应识别工程特殊的要求，补充需要控制检查的内容；
1、质量控制点的定级：根据对工程质量的影响程度，将质量控制点分为
Ⅰ、Ⅱ、Ⅲ三级，其中：
·Ⅰ级为最重要的质量控制点，必须有分包单位、监理、项目经理部和顾客各方质检人员检查确认。

·Ⅱ级为重要的质量控制点，由分包单位、监理、项目经理部三方质检人员检查确认。

·Ⅲ级为一般质量控制点，由分包单位和监理双方质检人员检查确认，项目经理部人员进抽查。

2、质量控制点的设置及确定：
·质量控制点明细表应报顾客确认后，方可执行。

·质量控制点的设置，可根据顾客的需要进行适当的增减。

·质量控制点明细表中质量控制点的检查等级，可顾客的具体要求作适当调整。

3、一般工程质量控制点设置参考（应结合项目实际情况设置）：。

XXXXXXXXX项目桩基工程质量控制点划分编制人：审核人：批准人：一、编制目的：为贯彻“百年大计，质量第一”的方针，建设规范达标、绿色可靠、文档齐全的桩基工程，根据本工程特点和施工内容，编制质量控制点划分表，在施工过程中严格执行。

二、工程质量控制点划分的原则1 质量控制点的设置以现行国家或行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。

2 对整体工程质量有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或工序应设置质量控制点。

4 所有隐蔽工程均设置为质量控制点。

5 对质量不稳定、容易出现不合格品的环节，应设置质量控制点。

6 可能对生产安全有严重影响的关键项目设置质量控制点。

三、质量控制重点1、桩位放点控制选择定位方法应根据基桩布置形式、沉桩要求和现场条件等确定。

施测时由专职测量人员将施工图上的桩位通过轴线控制点逐个施放在打桩现场，在桩位中心点地面上插入标记物。

在当天计划打桩的几个桩位上，用白灰在样桩附近的地面上画上一个圆形与样桩重合、大小为桩径，以方便插桩对中。

2、桩身倾斜度控制对于多节桩而言，第一节桩插设是否垂直、对点是否准确是整根桩桩位偏差及桩身垂直度保证的关键。

施工中用两台经纬仪离打桩机15m以外成90°进行垂直度校正。

垂直度偏差不得超过0.5%，沉桩时发现有偏差超标时，插桩深度在3.0米以内应及时进行垂直度校正。

3、焊接质量要求质量要求：采用二氧化碳保护焊，并除锈、去泥，焊缝应连续饱满、无焊瘤、无夹渣、气孔、裂纹、电弧擦伤等现象，上下接头应对齐，无孔隙。

检查方法：施焊前检查焊材、焊机是否符合要求，作业人员与特殊工种证件是否一致，二氧化碳气瓶是否处于打开状态，焊接时检查焊工施焊速度是否符合要求，作业结束后检查焊缝是否饱满，有无夹渣、漏焊、气孔等现象，对于不符合要求的部分进行打磨补焊。

1 目的
为了规范公司总承包项目土建工程质量控制点及等级划分，明确土建工程质量控制点及等级划分内容，特制定本规定。

2 适用范围
适用于总承包项目对施工分承包方土建工程工序质量监控控制点及控制等级划分的要求。

当业主有特殊要求，可适当增减及调整。

3 职责
质量经理/质量工程师和专业工程师具体负责贯彻执行本规定。

4 主要内容
1 控制点与等级的划分原则
根据各质量控制点对最终质量保证影响的重要程度，确定质量控制点及其等级划分。

检查等级分三等六级A 级、B 级；C 级。

1 A 级为最重要的施工质量控制点，必须由施工分承包商，总承包商和业主及监理四方质检人员检查确认。

2 B 级为重要的施工质量控制点，由施工分承包方，总承包商双方质检员检查确认。

3 C 级为一般的施工质量控制点，由施工分承包方质检人员检查确认。

2 土建工程工序控制点及等级划分表1
勘测及混凝土搅拌
(1)勘测
版号A/0 SG-22-2010 第2 页共6 页
版号A/0 SG-22-2010 第3 页共6 页
版号A/0 SG-22-2010 第4 页共6 页
（1）设备基础
版号A/0 SG-22-2010 第5 页共6 页
版号A/0 SG-22-2010 第6 页共6 页
编制单位工程部修订人李云忠校核人史育文批准人黄富洪。

施工质量控制点
1 说明
1.1质量控制点含义
质量控制点是指对本工程质量的性能、安全、寿命、可靠性等有严重影响的关键部位或对下道工序有严重影响的关键工序，这些点的质量得到了有效控制，工程质量就有了保证。

1.2 质量控制点的确定
将国家颁布的建筑工程质量检验评定标准中规定应检查的项目和化工建设项目工程质量检验评定标准中规定应检查的项目，作为检查本工程质量的质量控制点；参照上述规定，同时结合以往工程的经验，提出质量控制点及等级划分表，经业主、监理、施工分单位共同商讨后，发布实施。

1.3质量控制点定级
根据各控制点对工程质量的影响程度，将质量控制点分为A、B、C三级，其中：
1.3.1 A级为最重要的质量控制点，必须由业主、监理、施工分单位三方质检人员共同检查确认；
1.3.2 B级为重要的质量控制点，由监理、施工单位二方检查人员检查确认；
1.3.3 C级为一般质量控制点，由施工单位质检人员检查确认；
1.3.4在A、B、C三级中需提交检查记录者，在其后加R，如：AR、BR、CR级。

1.4 施工质量控制点及等级划分表实施中应注意的问题：
1.4.1等级划分表应经业主和监理确认后方可执行；
1.4.2等级划分表中的质量控制点，可根据工程的需要进行适当的增减；
1.4.3等级划分表中各质量控制点的检查等级，可根据业主和监理具体要求作适当调整。

1.4.4 经各方确认的质量控制点将作为实际施工质量检查依据。

未来
未来
未来
未来
未来
未来
未来18
未来
未来
未来
涂漆、绝热工程施工质量控制点及等级划分表
水暖、通风、空调安装工程施工质量控制点及等级划分表。

1根据施工中各工序的质量控制点对工程最终质量影响的重要程度，将质量控制点的级别划分为三个级别： A 级质量控制点、 B 级质量控制点、 C 级质量控制点。

级质量控制点，是重要的、关键工序的质量控制点，也称住手点。

A 级控制点从施工管理文件控制和施工过程工序质量控制两个方面进行设置。

通常指：➢文件性资料：施工组织设计、施工技术方案或者质量控制措施、无损检测报告、试验记录、材料复验报告、焊接工艺评定报告、焊接热处理报告、质量证明书，材质复验报告等；➢施工过程或者工序施工质量在其后的检验或者试验中不能充分得到验证的特殊过程或者特殊工序：原材料进场检验、到货设备开箱检验、隐蔽工程检验、设备/管道试压、受电、报警/联锁系统试验、机组无负荷试车、工程中间交接检验等。

级质量控制点，是较重要部件或者工序安装质量控制点，也称见证点。

通常指：➢建造工程中的主控项目或者需要见证取样检测重要分部工程；➢安装工程中较重要的安装工序或者部件。

级质量控制点，除A、B 级以外的质量控制点，也称巡检点。

2级质量控制点，由由业主代表、监理工程师、质量监督站代表、 EPC 承包商施工专业工程师、施工分包方专职质检人员共同检查确认并签证。

否则，不得进行下道工序施工。

级质量控制点，由监理工程师、 EPC 承包商施工专业工程师、施工分包方专职质检人员共同检查确认并签证。

级质量控制点， 由施工分包方按设计文件、 施工验收规范自行检查， EPC 承包商施工专业工程师可根据工程具体情况进行抽检。

2、 3、4、5、 6、 7、8、 9、10、控制内容理解设计意图、解决图纸中存在的问题、落实设计 文件是否齐全；设计是否漏项。

施工部署、现场组织机构、劳动力安排计划、主要 施工机具安排计划、主要施工方案、主要施工流程和顺序、施工总平面布置、 HSE 及文明施工管理措 施、 质量保证措施及质量控制点设置、 进度控制及确保工期措施、物质供应及管理、施工方案引用标准及版本有效性、施工组织设计签署的完整性。

工程质量控制点等级划分表
土建工程
注:A级：关键过程或工序质量控制点，由业主项目组、监理（EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。

B级:重要过程或工序质量控制点，由监理（EPCM承包商）、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证.
C级：一般过程或工序质量控制点，由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测.
H点:既质量停检控制点。

表示未经业主专业人员见证或参加检查通过,承包商不得以任何理由进行下步工序。

若因此业主原因造成承包商工期延误或费用增加，承包商有权向业主索赔。

FH点：既首件样板质量停检控制点。

表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时，必须策划首件样板工程,待通过业主项目组、监理(EPCM承包商)、工程建设承包商专业技术人员共同参加的质量检查、检测后,后续重复工作方可全面开展。

详见《首件样板施工管理规定》(SHEC-P07—10）。

W点:既质量观察控制点.表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证，承包商有权继续进行下步工序,业主专业人员事后应对承包商质量检查、检测结果予以认可。

11。

质量控制点设置及等级划分
依据国家标准，与监理、业主共同划分单位工程，确定主要分部分项工程，确定分项工程中重要工序，制定出质量控制点。

①土建施工质量控制点
②工艺安装质量控制点
说明：
1.A（AR）B（BR）级由建设单位、施工单位双方的质检部门联合检查。

2.C（CR）级由施工单位质检部门和施工队（组）联合检查。

3.控制点的检查内容与方法按执行的规范、标准规定、设计文件等要求进行监控。

注：AR、BR 、CR不仅对实物做外观检查或必要测量工作，施工队还必须按照规定的表格填写施工记录或检（试）验数据，供检查者确认。

工程质量控制点等级划分表
土建工程
钢筋连接检验批质量验收记录010602（3）020102（3）
注：A级：关键过程或工序质量控制点，由业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。

B级：重要过程或工序质量控制点，由监理（EPCM承包商）、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。

C级：一般过程或工序质量控制点，由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。

H点：既质量停检控制点。

表示未经业主专业人员见证或参加检查通过，承包商不得以任何理由进行下步工序。

若因此业主原因造成承包商工期延误或费用增加，承包商有权向业主索赔。

FH点：既首件样板质量停检控制点。

表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时，必须策划首件样板工程，待通过业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测后，后续重复工作方可全面开展。

详见《首件样板施工管理规定》（SHEC-P07-10）。

W点：既质量观察控制点。

表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证，承包商有权继续进行下步工序，业主专业人员事后应对承包商质量检查、检测结果予以认可。

工程质量验收等级划分表(建筑)2012年4月25日批准：日期：审核：日期：编制：日期：编制说明1、为规范火电土建工程施工质量检查、验收和单位工程质量评定，促进、加强工程项目质量管理与控制，确保工程质量创优质工程，达标投产，特制定本质量检验计划。

2、本计划适用于田集2期主厂房及外围区域土建专业的施工过程。

3、本计划编制的主要依据：3.1《电力建设施工质量验收及评定规程第一部分土建工程》（DL/T 5210.1-2005）3.2国家颁布的现行建筑安装施工及验收规范和有关技术标准3.3国家颁布的现行建筑安装工程质量检验评定标准3.4国家现行的有关强制性标准规定3.5田集二期工程设计图纸3.6电力建设土建工程施工技术检验若干规定4、土建工程质量验收划分为单位工程、子单位工程、分部、子分部、分项工程和检验批，其划分原则依照《电力建设施工质量验收及评定规程第一部分土建工程》（DL/T 5210.1-2005）标准确定。

5、分项工程由一个或若干检验批组成。

5.1检验批合格质量应符合下列规定：5.1.1主控项目和一般项目的质量经抽样检验合格。

5.1.2具有完整的施工操作依据、质量检验记录。

5.2分项工程质量验收合格应符合下列规定：5.2.1分项工程中所含的检验批均应符合合格质量的规定。

5.2.2分项工程中所含的检验批的质量验收记录应完整。

5.3分部（子分部）工程质量验收合格应符合下列规5.3.1分部（子分部）工程所含分项工程的质量均应验收合格。

5.3.2质量控制资料应完整5.3.3地基与基础、主体结构和设备安装等分部工程有关安全及功能的检验和抽样检测结果应符合有关规定。

5.3.4观感质量验收应符合要求。

5.4单位（子单位）工程质量验收合格应符合下列规定：5.4.1单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。

5.4.2质量控制资料应完整。

5.4.3单位（子单位）工程所含分部工程有关安全及功能的检测资料应完整。
