成套配电柜、控制柜安装方案1、施工准备(1)、设备型号、规格应符合设计要求，设备应有合格证和随带的技术文件，有生产许可证编号和安全认证标志，不间断电源柜应有出厂试验记录。
(2)、设备外观：有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊现象，柜体表面涂层完整，无明显碰撞现象。
(3)、安装使用的材料：型刚应无明显锈蚀，并有材质证明。
镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓等齐全。
(4)、主要安装机具：台钻、电锤、手电钻、砂轮切割机、角向磨光机、电焊机、钢锯，扳手、克丝钳、改锥、水平仪、兆欧表、万用表、钢卷尺、塞尺、兆欧表、高压测试仪器线坠等。
2、施工方法(1)、开箱检查：按照设备请单、施工图纸及设备的动技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整：柜内电器装置及元件、器件齐全，无损伤。
做好检查记录。
(2)、设备运输：设备搬运由起重工作业，电工配合。
根据设备的重量、外形距离长短可采用汽车、汽车吊配合运输。
(3)、基础型钢安装：①按图纸要求预制加工基础型钢架，并刷好防锈漆，将预制好的基础型钢架放在预埋铁上土楼面上，用水准仪或水平尺找平找正。
找平时需用垫片的地主最多不能超过三片。
然后将型钢架、预埋铁、垫片用电焊焊牢。
土建配合用混凝土或水泥砂浆按设计要求抹平，同时把型钢底面的空隙用水泥砂浆灌筑密实。
②基础型钢与地线连接：基础型钢安装完毕后，将室外地线分别引入室内与基础型钢的两端焊牢，焊接面为扁钢宽度的2倍，然后将基础型钢刷两遍灰漆。
(4)、配电柜安装按施工图纸的布置，按顺序将柜放在基础型钢上，找平、找正,柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌螺丝连接。
(5)、二次线连接：按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。
按图纸敷设柜与柜之间、柜与现场操作按钮之间的控制连接线，控制线校线后，将每根芯线连接在端子板上，一般一个端子压一根线，最多不能超过两根，多股线应涮锡，不准有断股。

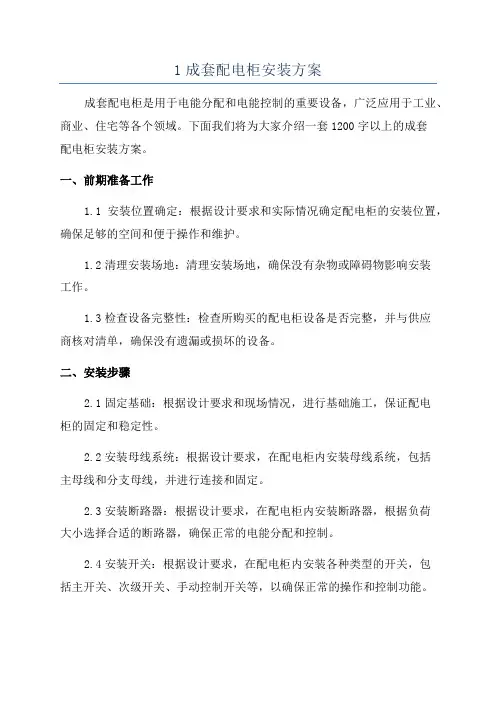

1成套配电柜安装方案成套配电柜是用于电能分配和电能控制的重要设备，广泛应用于工业、商业、住宅等各个领域。
下面我们将为大家介绍一套1200字以上的成套配电柜安装方案。
一、前期准备工作1.1安装位置确定：根据设计要求和实际情况确定配电柜的安装位置，确保足够的空间和便于操作和维护。
1.2清理安装场地：清理安装场地，确保没有杂物或障碍物影响安装工作。
1.3检查设备完整性：检查所购买的配电柜设备是否完整，并与供应商核对清单，确保没有遗漏或损坏的设备。
二、安装步骤2.1固定基础：根据设计要求和现场情况，进行基础施工，保证配电柜的固定和稳定性。
2.2安装母线系统：根据设计要求，在配电柜内安装母线系统，包括主母线和分支母线，并进行连接和固定。
2.3安装断路器：根据设计要求，在配电柜内安装断路器，根据负荷大小选择合适的断路器，确保正常的电能分配和控制。
2.4安装开关：根据设计要求，在配电柜内安装各种类型的开关，包括主开关、次级开关、手动控制开关等，以确保正常的操作和控制功能。
2.5连接电缆：根据设计要求，对配电柜内部的电器设备进行电缆连接，包括主供电电缆、负载电缆和控制电缆等，并进行绝缘处理和标记。
2.6接地处理：对配电柜进行接地处理，确保安全可靠，包括接地线的连接和接地电阻的测试。
2.7安装配电仪表：根据设计要求，在配电柜上安装各种仪表，包括电能表、电压表、电流表等，以便监测和记录电能的使用情况。
2.8进行线缆整理：对配电柜内部的电缆进行整理，确保布线整齐、清晰，并标识好功能和接线信息。
三、安装注意事项3.1安全第一：在安装过程中，要注意使用安全防护用具，遵守安全操作规程，确保人员安全。
3.2仔细查看设计图纸：在安装前，要仔细查看配电柜的设计图纸，确保正确理解和掌握设计要求，避免错误安装或接线。
3.3注意保护设备：在安装过程中，要注意保护设备的外观和内部结构，避免损坏和划伤。
3.4注意接地处理：接地是保证安全的重要措施，要确保接地线连接牢固，接地电阻符合要求。

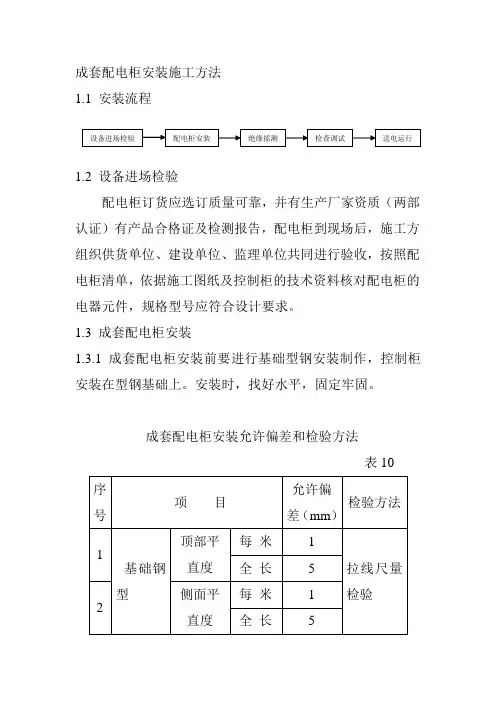

成套配电柜安装施工方法1.1 安装流程1.2 设备进场检验配电柜订货应选订质量可靠，并有生产厂家资质（两部认证）有产品合格证及检测报告，配电柜到现场后，施工方组织供货单位、建设单位、监理单位共同进行验收，按照配电柜清单，依据施工图纸及控制柜的技术资料核对配电柜的电器元件，规格型号应符合设计要求。
1.3 成套配电柜安装1.3.1 成套配电柜安装前要进行基础型钢安装制作，控制柜安装在型钢基础上。
安装时，找好水平，固定牢固。
成套配电柜安装允许偏差和检验方法表101.3.2 型钢与等电位接地干线焊接牢固。
柜内接地母线排与等电位接地干线可靠连接。
控制柜金属框架及基础型钢必须接地（PE）可靠，并有标识。
1.3.3配电柜基础型钢固定间距不大于1m。
型钢底部应埋入地面内，其顶部宜高出地面50mm。
1.3.4配电柜表面油漆完好，无污染，铭牌齐全，入柜的导管排列整齐，其高度为50-80mm。
管口光滑，护口齐全，封堵严密。
1.3.5 配电柜应有可靠的电击保护，柜内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时柜内保护导体最小截面积Sp不应小于表11的规定：保护导体的截面积表111.3.6 母线的相序排列正确，并应涂色或表面热塑，涂色或热塑时，在连接处或支持件两侧10cm以内不涂色或热塑，A-黄色，B-绿色，C-红色，N线和PE线汇流排因需接续端子不渡满色标，在离支持件10mm处做10-100mm宽的标识，N排淡蓝色，PE排黄绿间隔色。
1.3.7 低压成套配电柜二次控制线应分别绑扎，回路编号齐全，标识正确，排列整齐，固定牢固。
1.4 绝缘测试低压成套配电柜线路与对地间绝缘电阻值，大于1MΩ。
1.5 通电试运行低压成套配电柜经检查合格后通电试运行，其电压、电流应正常，开关动作灵敏，信号指示准确。
成套配电柜施工方案成套配电柜施工方案一、施工准备工作：1.组建施工团队，明确负责人和各成员的职责，并制定施工计划和进度表。
2.准备施工所需工具、设备和材料，并检查其质量和数量是否符合要求。
3.对施工区域进行清理和标志，确保施工期间的安全和通畅。
4.了解施工现场的环境和安全要求，制定相应的安全措施和应急预案。
二、施工步骤：1.确定配电柜的位置和安装方式，设计相应的基础和支撑结构。
2.按照设计方案进行配电柜的预埋和安装，保证其与电气设备之间的连接牢固可靠。
3.连接配电柜与电源线，确保电力供应的稳定和安全。
4.根据设计要求，安装配电柜的配线和接线模块，确保电路的通畅和互联互通。
5.进行配电柜的接地和绝缘测试，确保其符合国家相关标准和要求。
6.进行配电柜的调试和试运行，检查各个功能是否正常运作。
7.对已安装的配电柜进行检查和清理，消除可能存在的安全隐患和故障。
三、施工注意事项：1.严格按照设计图纸和规范要求进行施工，确保施工质量和安全。
2.在施工过程中，及时沟通和协调各方的工作，避免出现相互影响和冲突。
3.严格遵守电气安全操作规程，做好防火、防爆和防雷等相关工作。
4.施工现场要保持整洁、有序，设立明显的安全警示标志，确保工作人员的安全。
5.对施工过程中出现的问题和难题，及时汇报并寻求解决方案。
6.施工完成后，对施工现场进行清理和检查，确保施工质量和安全达到要求。
四、施工质量控制：1.采用优质的材料和设备，确保施工质量和可靠性。
2.按照设计图纸和规范要求进行施工，避免出现错误和偏差。
3.设置质量检查岗位，对施工过程中的关键环节进行抽查和监督。
4.进行严格的施工记录和验收，确保施工过程和结果的可追溯性。
五、施工进度控制：1.根据施工计划和进度表，合理安排施工人员和材料的供应。
2.进行施工进度的跟踪和报告，及时调整施工方案和资源配置，保证施工进度的顺利进行。
3.对可能影响施工进度的风险和问题，制定相应的应对措施和补救计划。

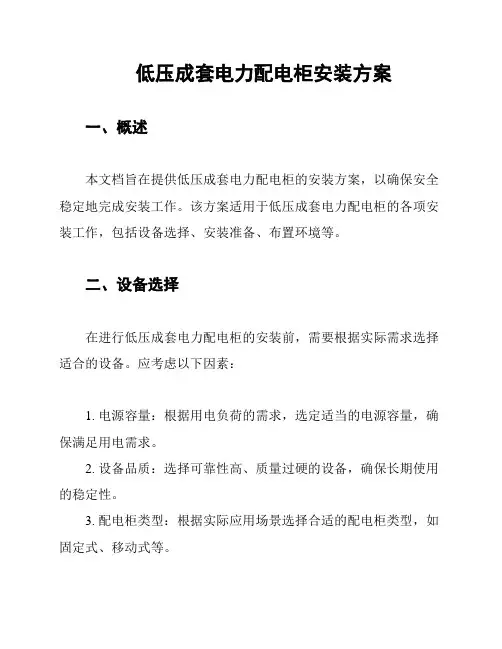

低压成套电力配电柜安装方案一、概述本文档旨在提供低压成套电力配电柜的安装方案，以确保安全稳定地完成安装工作。
该方案适用于低压成套电力配电柜的各项安装工作，包括设备选择、安装准备、布置环境等。
二、设备选择在进行低压成套电力配电柜的安装前，需要根据实际需求选择适合的设备。
应考虑以下因素：1. 电源容量：根据用电负荷的需求，选定适当的电源容量，确保满足用电需求。
2. 设备品质：选择可靠性高、质量过硬的设备，确保长期使用的稳定性。
3. 配电柜类型：根据实际应用场景选择合适的配电柜类型，如固定式、移动式等。
三、安装准备进行低压成套电力配电柜的安装前，需要做好充分的准备工作。
以下是安装准备的主要步骤：1. 确认安装位置：根据实际情况确定配电柜的安装位置，并进行现场勘测，确保安装位置合适。
2. 备置所需工具和材料：准备好所需的工具和材料，包括螺丝刀、螺栓、螺母等，以确保安装过程顺利进行。
3. 清理工作环境：清理安装区域的杂物和灰尘，确保工作环境整洁，避免影响安装效果。
四、配电柜安装按照以下步骤进行低压成套电力配电柜的安装：1. 固定设备底座：根据配电柜的类型，选择合适的固定方式，将设备底座固定在安装位置上。
2. 安装电源线路：根据安装位置和电源需求，将电源线路连接到相应的电源节点上。
3. 连接负载线路：根据用电负荷需求，将负载线路连接到相应的负载节点上。
4. 连接控制线路：根据控制需求，将控制线路连接到相应的控制节点上。
5. 检查并固定连接：确保各个线路连接牢固，并进行必要的固定。
五、验收与测试安装完成后，进行验收与测试，确保低压成套电力配电柜的正常运行和安全可靠。
1. 验收：对安装完成的配电柜进行外观和电路的检查，确保无任何明显缺陷。
2. 测试：进行负载测试、电路连接测试等，验证配电柜的性能指标是否符合要求。
3. 故障排除：如发现任何问题或故障，及时进行排除和修复，并进行必要的测试和验证。
4. 验收报告：记录并归档安装验收过程的相关信息，包括测试数据、故障处理记录等。

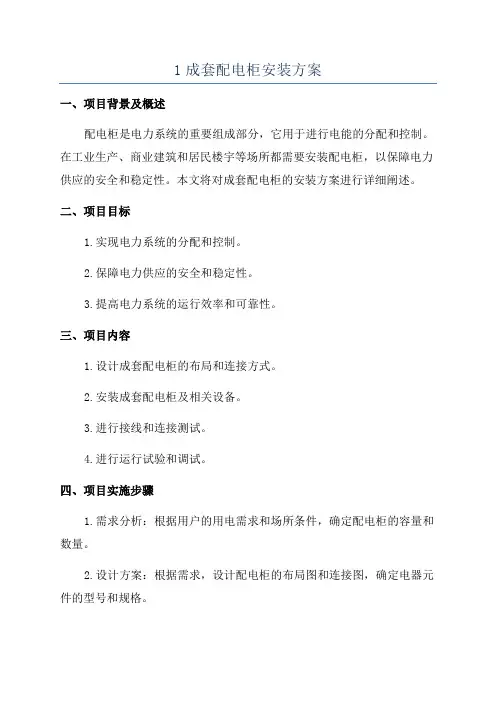

1成套配电柜安装方案一、项目背景及概述配电柜是电力系统的重要组成部分，它用于进行电能的分配和控制。
在工业生产、商业建筑和居民楼宇等场所都需要安装配电柜，以保障电力供应的安全和稳定性。
本文将对成套配电柜的安装方案进行详细阐述。
二、项目目标1.实现电力系统的分配和控制。
2.保障电力供应的安全和稳定性。
3.提高电力系统的运行效率和可靠性。
三、项目内容1.设计成套配电柜的布局和连接方式。
2.安装成套配电柜及相关设备。
3.进行接线和连接测试。
4.进行运行试验和调试。
四、项目实施步骤1.需求分析：根据用户的用电需求和场所条件，确定配电柜的容量和数量。
2.设计方案：根据需求，设计配电柜的布局图和连接图，确定电器元件的型号和规格。
3.选购材料：根据设计方案，选购配电柜及相关设备所需的材料和元件。
4.安装施工：按照设计方案，进行配电柜和设备的安装，并进行连接和接线。
5.调试测试：对已安装的配电柜进行电气连接测试，确保线路连接正确，电器元件正常工作。
6.运行试验：对配电柜进行运行试验，测试其在正常工作状态下的电压、电流和功率等参数是否稳定。
7.调试优化：根据实际情况，对配电柜的参数进行调整和优化，以达到最佳的工作状态。
8.项目验收：由用户对项目进行验收，确认成套配电柜的安装和调试工作符合设计要求和用户需求。
五、安全措施和质量保证1.在安装过程中，严格按照相关规范和操作要求进行操作，确保人身安全和设备安全。
2.对配电柜的安装、接线和测试过程进行记录和检查，确保质量符合项目要求。
3.在整个项目实施过程中，设立项目经理和质量专员，负责项目的进度控制和质量管理。
六、项目成本及时间安排1.根据具体项目需求，确定成套配电柜的材料和设备的采购成本。
2.根据项目实施步骤，制定详细的时间计划，确保项目能够按时完成。
七、项目效益分析1.通过成套配电柜的安装，实现电能的分配和控制，提高电力系统的运行效率和可靠性。
2.保障电力供应的安全和稳定性，减少停电和事故发生的概率，提高生产和生活的质量。
成套配电柜及动力开关柜安装配电柜是电力系统中的重要设备，起着对电能进行配电、控制和保护的作用。
动力开关柜则用于控制各种电动机的运行，保证电机的正常工作。
本文将重点探讨成套配电柜及动力开关柜的安装过程和要注意的事项。
一、成套配电柜安装1. 设备准备首先，需要检查所有配电柜设备是否齐全，并进行清点。
确保每个配电柜都配备了所需的电器元件，例如断路器、熔断器、电流互感器等。
同时，检查所购买的设备是否与设计要求一致。
2. 安装位置确定确定好每个配电柜的安装位置，确保安装位置符合设计要求，如通风、防潮等。
根据实际情况选择合适的高度，确保工作人员在操作配电柜时的视角和操作便利性。
3. 电缆预留在安装位置上预留出合适的电缆通道，方便后续的电缆敷设。
确保电缆通道的规格与设备所需电缆的规格相匹配。
4. 安装固定将配电柜按照设计图纸的要求固定在安装位置上。
一般来说，配电柜的固定应采用螺栓加密封胶，以确保固定牢固，并起到防震的作用。
5. 电缆接线按照设计要求，进行各个配电柜之间的电缆接线。
确保电缆接头牢固可靠，接线正确，避免出现短路或其他故障。
6. 联动测试在安装完成后，进行配电柜的联动测试。
通过测试，验证配电柜的正常工作。
确保各个配电柜之间的通讯联动功能正常，相互之间没有冲突。
二、动力开关柜安装1. 设备准备与成套配电柜类似，首先需要准备好动力开关柜所需的各种设备。
确保所购买的设备与设计要求一致，并清点设备是否齐全。
2. 安装位置确定确定每个动力开关柜的安装位置，要与所控制的电机设备相对应。
确保安装位置大小合适，并遵循相应的安全距离要求。
3. 电缆预留根据设计要求，在安装位置上预留合适的电缆通道。
编制合理的线路布置图，确保后续的电缆敷设符合要求，并方便维护与检修。
4. 安装固定将动力开关柜按照设计要求固定在安装位置上。
使用螺栓加密封胶等方式进行固定，确保牢固可靠。
5. 电缆接线根据设计要求，进行电缆与开关柜之间的接线。

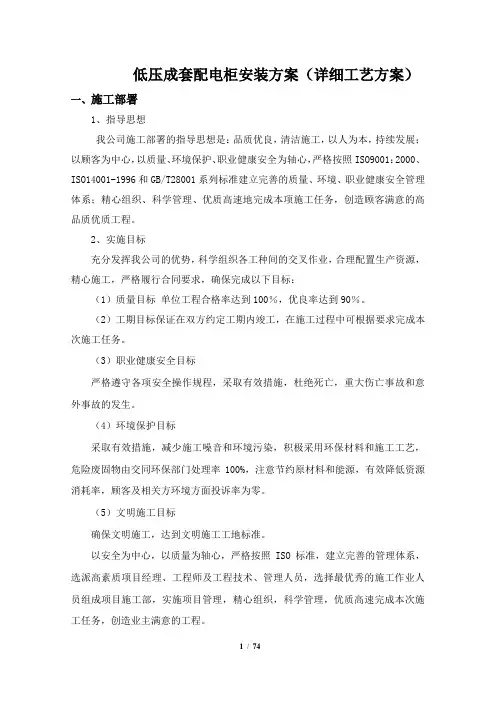

低压成套配电柜安装方案（详细工艺方案）一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。
2、实施目标充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。
（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据要求完成本次施工任务。
（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。
（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。
（5）文明施工目标确保文明施工，达到文明施工工地标准。
以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。
充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成以下目标：为了提供施工项目管理的组织保证，形成责任制和信息沟通体系，特制定如下的管理组织机构：项目部：设项目经理一名，项目总工一名，负责组织领导工作。
工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。

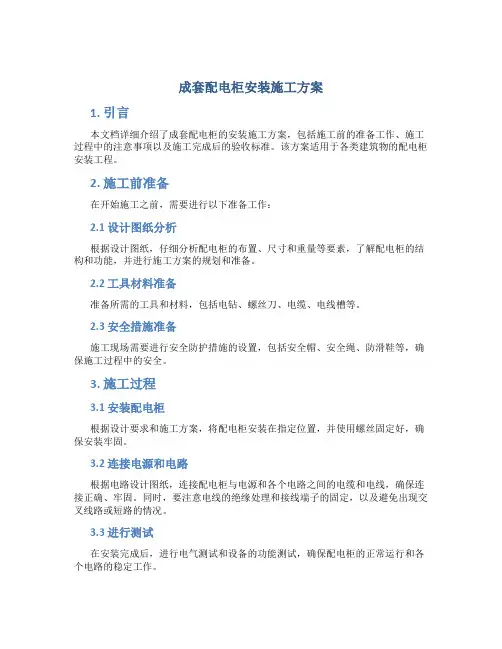

成套配电柜安装施工方案1. 引言本文档详细介绍了成套配电柜的安装施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工完成后的验收标准。
该方案适用于各类建筑物的配电柜安装工程。
2. 施工前准备在开始施工之前，需要进行以下准备工作：2.1 设计图纸分析根据设计图纸，仔细分析配电柜的布置、尺寸和重量等要素，了解配电柜的结构和功能，并进行施工方案的规划和准备。
2.2 工具材料准备准备所需的工具和材料，包括电钻、螺丝刀、电缆、电线槽等。
2.3 安全措施准备施工现场需要进行安全防护措施的设置，包括安全帽、安全绳、防滑鞋等，确保施工过程中的安全。
3. 施工过程3.1 安装配电柜根据设计要求和施工方案，将配电柜安装在指定位置，并使用螺丝固定好，确保安装牢固。
3.2 连接电源和电路根据电路设计图纸，连接配电柜与电源和各个电路之间的电缆和电线，确保连接正确、牢固。
同时，要注意电线的绝缘处理和接线端子的固定，以及避免出现交叉线路或短路的情况。
3.3 进行测试在安装完成后，进行电气测试和设备的功能测试，确保配电柜的正常运行和各个电路的稳定工作。
3.4 完善细节进行配电柜内部线缆的整理和绝缘处理，确保线缆整齐、不搭挂，同时检查配电柜的标识和标牌是否清晰可见。
4. 施工后验收标准4.1 安装质量标准•配电柜的安装位置准确无误，固定牢固，不出现晃动现象。
•电缆和电线连接正确，固定牢固，不出现松动情况。
•配电柜内部线缆整理有序，绝缘处理到位，线缆不搭挂。
•配电柜的标识和标牌清晰可见，无模糊或缺失。
4.2 电气工程验收标准•电气设备正常运行，各个电路的电压和电流稳定，并符合设计要求。
•电线和电缆的绝缘电阻符合国家标准要求。
•配电柜的保护装置和安全措施完善，能够确保电气安全。
5. 总结本文档详细介绍了成套配电柜的安装施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工完成后的验收标准。
通过按照本方案进行施工，能够确保配电柜的安全、稳定运行，达到设计要求。

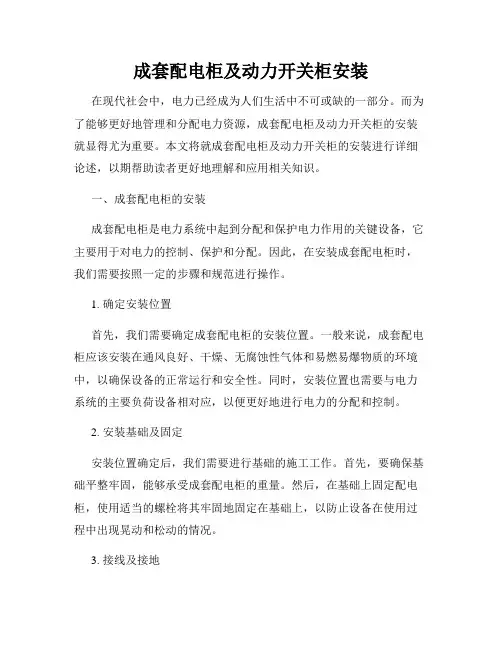

成套配电柜及动力开关柜安装在现代社会中，电力已经成为人们生活中不可或缺的一部分。
而为了能够更好地管理和分配电力资源，成套配电柜及动力开关柜的安装就显得尤为重要。
本文将就成套配电柜及动力开关柜的安装进行详细论述，以期帮助读者更好地理解和应用相关知识。
一、成套配电柜的安装成套配电柜是电力系统中起到分配和保护电力作用的关键设备，它主要用于对电力的控制、保护和分配。
因此，在安装成套配电柜时，我们需要按照一定的步骤和规范进行操作。
1. 确定安装位置首先，我们需要确定成套配电柜的安装位置。
一般来说，成套配电柜应该安装在通风良好、干燥、无腐蚀性气体和易燃易爆物质的环境中，以确保设备的正常运行和安全性。
同时，安装位置也需要与电力系统的主要负荷设备相对应，以便更好地进行电力的分配和控制。
2. 安装基础及固定安装位置确定后，我们需要进行基础的施工工作。
首先，要确保基础平整牢固，能够承受成套配电柜的重量。
然后，在基础上固定配电柜，使用适当的螺栓将其牢固地固定在基础上，以防止设备在使用过程中出现晃动和松动的情况。
3. 接线及接地接线是成套配电柜安装的重要环节之一。
在接线过程中，我们需要按照设备的接线图和电气图纸，将各个电路进行正确地连接。
在接线时要注意保持良好的接触，确保电路的导通和电流的正常传输。
同时，还需要对设备进行接地处理，确保设备与地面之间的良好接地，以提高设备的安全性和稳定性。
4. 测试及调试安装完成后，我们需要进行设备的测试和调试工作。
这包括对设备的各项功能进行测试，确保设备的正常运行和各个功能的实现。
同时还需要进行设备的安全性能测试，以确保设备在使用过程中不会出现漏电和其他安全问题。
二、动力开关柜的安装动力开关柜是电力系统中用于控制和保护电动机的关键设备，它起到了保护电机和电力系统的重要作用。
在进行动力开关柜的安装时，我们也需要遵循一定的步骤和规范。
1. 确定安装位置与成套配电柜的安装类似，安装位置的确定也是动力开关柜安装的第一步。
北京市轨道交通路网管理服务中心工程配电柜安装施工方案编制：审核：审批：北京城建集团有限责任公司轨道交通路网管理服务中心项目经理部BEIJING URBAN CONSTRUCTION CO.,LTD 二○○六年七月十八日施工组织设计（施工方案）审批表目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11成套配电柜安装方案1 工程概况本方案属北京市轨道交通路网管理服务中心一期工程成套配电柜安装方案。
配电柜总共71台。
所有配电柜均为金属材料制作，外表采用喷漆、喷塑或烤漆。
配电柜采取落地式安装。
2 编制依据2.1 北京市城建设计研究总院绘制的电气施工图。
2.2 电气装置安装施工及验收规范。
2.3 《建筑电气通用图籍》（92DQ3）。
2.4 《建筑电气安装分项工程施工工艺标准》。
3 施工准备和部署3.1 施工准备3.1.1 材料要求：3.1.1.1 配电柜：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
3.1.1.2 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
3.1.1.3 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
3.1.1.4 基础槽钢用10#槽钢，应有产品合格证。
3.1.2 主要机具：3.1.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
3.1.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
3.1.2.3 台钻、手电钻、钻头、木钻、台钳、案子、冲击钻、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
3.1.3 作业条件：3.1.3.1 随土建结构预留好配电柜基础安装位置。
3.1.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
3.1.3.3 安装配电柜时，抹灰、喷浆及油漆应全部完成。
3.2 施工部署主楼和西副楼的配电柜由山东水电一队安装，东副楼的配电柜安装由山东水电二队安装。
4 施工工艺与方法4.1. 施工程序设备开箱检查→二次搬运→基础型钢制作安装→配电柜体就位→配电柜接线→试验调整→送电试运行。
4.2 设备开箱检查4.2.1 设备和器材到达现场后。
安装和建设单位应在规定期限内，共同进行开箱验收检查；包装及密封应良好，制造厂的技术文件应齐。
型号、规格应符合设计要求，附件备件齐全。
4.2.2 配电柜本体外观应无损伤及变形，油漆完整无损。
配电柜内部电器装置及元件、绝缘瓷件齐全、无损伤及裂纹等缺陷。
4.3 配电柜二次搬运配电柜吊装时，柜体上有吊环时，吊索应穿过吊环；无吊环时，吊索应挂在四角主要承力结构处，不得将吊索挂在设备部件上吊装。
吊索的绳长度应一致，以防受力不均，柜体变形或损坏部件。
在搬运过程中要固定牢靠，防止磕碰，避免元件、仪表及油漆的损坏。
4.4 基础型钢制作安装4.4.1 配电柜在室内的位置原则上是按图施工，如图纸无明确规定时，应按下列位置施工：低压配电屏离墙安装时距墙体不应小于0.8米，低压配电屏靠墙安装时距墙体不应小于0.05米；巡视通道宽不应小于1.5米。
配电柜需要安装在基础型钢上，型钢选用10号槽钢。
4.4.2 基础型钢制作好后，应按图纸所标位置或有关规定，配合土建工程进行预埋。
4.4.3 安装基础型钢时，应用水平尺找正、找平。
基础型钢安装的不平直度及水平度，每米长度应小于1mm，全长时应小于5mm；基础型钢的位置偏差及不平型度在全长时，均应小于5mm。
基础型钢顶部宜高出室内摸平地面10 mm。
4.5 基础型钢接地埋设的配电柜的基础型钢应做良好的接地。
一般用40*4镀锌扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的2倍。
4.6 配电柜安装4.6.1 配电柜组立配电柜与基础型钢采取螺栓固定。
配电柜单独安装时，应找好配电柜正面和侧面的垂直度。
成列配电柜安装时，可先把每个配电柜调整到大致的位置上，就位后再精确地调整第一面配电柜，再以第一面配电柜的柜盘面为标准逐台进行调整。
配电柜组立安装后，盘面每米高的垂直度应小于1.5mm，相邻两盘顶部的水平偏差应小于2 mm；成列安装时，盘顶部水平偏差应小于5 mm。
4.6.2 配电柜接地成套柜应装有专用接地铜排，接地铜排与柜体连接成电气通路，接地铜排应用等截面的铜排与配电柜基础接地干线扁钢牢固连接。
接地铜排与零排相互绝缘。
配电柜与基础型钢采用螺栓固定，每台柜宜单独与PE母排做接地连接，用不小于6 mm2铜导线与柜上的PE母排接地端子连接牢固。
配电柜上装有电器的可开启的柜门、隔离刀闸底座和二次回路接地线应以绝缘铜软线与接地母排可靠连接。
所有负荷端的PE接地线从接地铜排引出，并预留供检修用的接地装置不少于3个。
4.6.3 配电柜内设备安装与检验1、成套馈电柜内设备的安装与检验（1）机械闭锁、电器闭锁应动作准确、可靠；（2）动触头与静触头的中心线应一致，触头接触紧密；（3）二次回路辅助开关的切换接点应动作准确，接触可靠；2、抽屉式配电柜内设备安装与检验（1）抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换；（2）抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开；（3）抽屉与柜体间的二次回路连接插件应接触良好；（4）抽屉与柜体间的接触及柜体框架的接地应良好。
4.7 配电柜内母线安装1、柜内母线安装，必须符合设计要求。
2、母线应镀锌，表面应光滑平整，不应有裂纹、变形和扭曲缺陷。
3、金属紧固件及卡件，必须符合设计要求，应是镀锌制品的标准件。
4、绝缘材料及瓷件的型号、规格、电压等级应符合设计要求。
外观质量无损伤及裂纹、绝缘良好。
5、母线采用螺栓连接时，螺栓、平垫、弹簧垫必须匹配齐全，螺栓紧固后丝扣应露出螺母外5-8mm。
6、母线相序排列必须符合规范要求。
安装应平整、整齐、美观。
4.8 配电柜内二次回路结线1、按配电柜工作原理图逐台检查柜内的全部电气元件是否相符，其额定电压和控制、操作电压必须一致。
2、按照电气原理图检查柜内二次回路结线是否正确。
3、控制线校线后要套上线号，将每根芯线煨成圈，用镀锌螺丝、垫圈、弹簧垫连接在每个端子板上。
并应严格控制端子板上的接线数量，每侧一般一端子压一根线，最多不超过两根，必须在两根线间应加垫圈。
多股线应涮锌，严禁产生断股缺陷。
4.9 配电柜内馈电电缆安装1、馈电电缆进入柜内要做热缩电缆头，相线要套热缩相色带，电缆头制作好后，要牢固固定在柜底部电缆支架上。
相线过长要加装绝缘橡胶垫用卡子固定在柜体上。
2、电缆头与设备连接时相序颜色要一致。
3、16mm2以上的导线要用压线鼻子和设备连接。
电缆头的相线要顺直，不要受外力扭曲。
压线鼻子和设备连接要用套筒扳手紧固，力矩要适宜。
4.10 配电柜试验与调整试验应符合“电气装置安装工程电气设备交接试验标准”（GB50150-91）的有关规定。
4.10.1 一次设备试验调整（1）试验内容：配电柜框架、母线、避雷器、低压瓷瓶、电流互感器、低压开关等的吸收比和交流耐压试验；（2）调整内容：接触器、中间继电器、时间继电器调整以及机械连锁调整。
4.10.2 二次控制回路试验调整1、绝缘电阻测试：（1）小母线在断开所有其它并联支路时，不应小于10兆欧；（2）二次回路的每一支路和断路器、隔离开关的操动机构的电源回路等，均不小于1兆欧。
2、交流耐压试验：（1）试验电压为1000V。
当回路绝缘电阻值在10兆欧以上时，可采用2500V兆欧表代替，试验持续时间为1分钟；（2）48V及以下回路可不做交流耐压试验；（3）回路中有电子元件设备的，试验时应将插件拔出或将两端短接。
3、模拟试验按图纸要求，接通临时控制和操作电源，分别模拟试验控制、连锁、操作继电保护和信号动作，应正确无误灵敏可靠。
5 质量标准5.1 主控项目：5.1.1 配电柜的金属框架及基础型钢必须接地(PE)；装有电器的可开启门、门和框架的接地端子间应用裸编制铜线穿绝缘黄蜡带连接，且有标识。
检验方法：观察检查和检查安装记录。
5.1.2 低压配电柜应有可靠的电击保护。
柜内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时柜内保护导体最小截面积S，应不小于下表规定。
保护导体的截面积相线截面机S（mm2）相应保护导体的最小截面积S（mm2） S≤16 S16<S≤35 1635<S≤400 S/2400<S≤800 200S>800 S/4检验方法：观察检查和检查安装记录。
5.2 一般项目：5.2.1 基础型钢安装应符合如下表规定:基础型钢安装允许偏差检验方法：观察检查和检查安装记录。
5.2.2 配电柜安装应符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。
中性线经汇流排（N线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整齐，PE保护地线不串接安装明显牢固，导线截面、线色符合规范规定。
检验方法：观察检查。
5.2.3 导线与器具连接应符合以下规定：5.2.3.1 连接牢固紧密，不伤线芯。
压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超过两根，防松垫圈等配件齐全。
5.2.3.2 电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定：连接紧密、牢固，保护接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。
线路走向合理，色标准确，涂刷后不污染设备和建筑物。
检验方法：观察检查。
5.3 垂直度允许偏差：配电柜体高50mm以下，允许偏差1.5mm。
配电柜体高50mm以上，允许偏差3mm。
检验方法：吊线、尺量检查。
6 成品保护6.1 配电箱柜在现场搬运防止磕碰表面油漆或划伤。
6.2 现场安装好配电柜后，要及时锁住门。
室内需要装修，要用防水盖布盖严，不得进入尘土和杂物。
6.3 配电小间的门要由专人看管，不得随便进入，防止器件丢失。
6.4 在没有进行工程验收前，不经允许配电柜不能用作临时用电。
6.5 在进行通电使用前，安排有操作经验的电工进行操作，并且有专人监护。
6.6 配电柜安装后，应采取塑料布包裹严密，避免碰坏、弄脏电具、仪表。
7 质量记录7.1 配电柜、绝缘导线产品出厂合格证。
7.2 配电柜安装工程预检、自检、互检记录。
7.3 设计变更洽商记录，竣工图。
7.4 电气绝缘电阻测试记录和各种试验报告。
7.5 配电柜安装分项工程质量检验评定记录。
8 安全消防措施8.1 安装电工和电气焊工必须持证上岗。
8.2 参加施工人员认真学习安全操作规程，建立岗位责任制。
