2-3普通水准测量
一、水准点
1、水准点（Bench Mark），通过水准测量建立的高程控制点。通常用水准测量的方法测出这些点的高程，以此作为引测其他点的高程，工程上常用BM来标记。
2、水准点的等级及埋设
水准点可根据需要设置成永久性水准点和临时性水准点。
需要长期保存的永久性水准点（ 国家水准点分为一、二、三、四等四个等级）按规范要求埋设永久性标石标记。三、四等水准点一般用混凝土标石制成，深埋到地面冻结线以下，在标石的顶面设有用不锈钢或其它不易锈蚀的材料制成的半球状标志。
图根水准点和一些施工测量使用的水准点 常采用临时性标志,例如:木桩（桩顶钉一半圆球状铁钉）或大铁钉打入地面，也可在地面上突出的坚硬岩石或房屋四周水泥面、台阶等处用红油漆标记。
3、水准点的位置：选在土质坚硬、便于长期保存和使用方便的地点。埋设水准点后，应绘出水准点的点之记。
二、水准路线
安置水准仪的地方称为测站，立水准尺的地方称测点，两点间的路线称侧段，若干侧段组成水准路线。
在水准点之间进行水准测量所经过的路线称为水准路线，水准路线有单一的水准路线和结点水准路线（水准网）两种，这里给大家介绍单一水准路线；
单一的水准路线有三种基本布设形式：
1、 附合水准路线
从一个已知高程的水准点BM1出发，沿各高程待定点1、２、３进行水准测量，最后附合到另外一个已知高程的水准点BM2上，（a）
2、 闭合水准路线
从一个已知高程的水准点BM1处发，沿各高程待定点１、２、３、４、５进行测量，最后仍回到原水准点BM1上所构成的环形路线，（b）
3、 支水准路线
从仪已知水准点出发，进行水准测量，终点既不闭合也不符合到已知水准点的路线叫支水准路线。
一般的闭合水准路线水准点的编号按逆时针走向进行编号，符合水准路线和支水准路线水准点的编号按水准测量走向进行编号；
三、水准测量的施测方法
水准测量是按一定的水准路线进行的，现仅就由一已知点的高程点（水准点）测定另一点（待测高程点）的高程为例，说明进行水准测量的一般方法：连续水准测量：在两点间连续地多次安置仪器所进行的水准测量。当两测点之间的距离比较远或者是高差相差比较大的时候，安置一次仪器不可能测出两点间的高差，这就需要在两点之间分成若干段，逐段安置仪器，依次测得各段高差。
第二章 水准测量
一、思考题
1．什么叫视准轴？如何使视准轴水平？
2．DS3水准仪的技术操作分为哪几步？
3．试述精平的具体作法。其目的是什么？
4．附合水准路线、闭合水准路线、支水准路线的高差闭合差的计算公式各是什么？
5．微倾式水准仪主要做哪几项检验？其目的是什么？
6．将仪器架设在两水准尺间等距离处可消除哪些误差？
二、习题
1．如图2-1，在水准点BM1、BM2之间进行水准测量，试计算BM2的高程。（139.738m）
图2-1
2．图2-2为附合水准路线的观测成果，按测段路线长度调整高差闭合差，并进行高程计算。（1、2、3号点高程分别为116.868m、118.094m、113.230m）
图 2-2
3．图2-3为闭合水准路线的观测成果，按测站数调整高差闭合差并进行高程计算。（2、3、4、5号点高程分别为76.366m、74.946m、76.731m、75.023m）
图 2-3
4．在检验校正水管管轴与视准轴是否平行时，将仪器安置在距A、B两点等距离处，得A尺读数a11.573m，B尺读数b11.215m。将仪器搬至A尺附近，得A尺读数a21.432m，B尺读数b21.066m，问：(1)视准轴是否平行于水准管轴？(2)当水准管气泡居中时，视线向上倾斜还是向下倾斜？(3)如何校正？（视准轴与水准管轴不平行；当水准管气泡居中时，视线向下倾斜；校正方法是通过旋转微倾螺旋，使B尺读数由1.066m变为1.074m，再调节水准管一端的上、下两个校正螺丝，先松后紧，使得气泡居中，校正需反复几次，直到远尺读数与计算值之差不超过3-5mm为止）

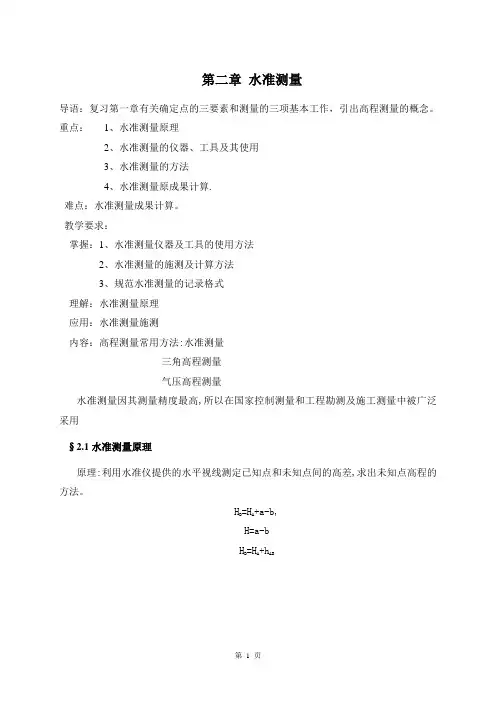

第 1 页 第二章 水准测量
导语：复习第一章有关确定点的三要素和测量的三项基本工作，引出高程测量的概念。
重点： 1、水准测量原理
2、水准测量的仪器、工具及其使用
3、水准测量的方法
4、水准测量原成果计算.
难点：水准测量成果计算。
教学要求：
掌握：1、水准测量仪器及工具的使用方法
2、水准测量的施测及计算方法
3、规范水准测量的记录格式
理解：水准测量原理
应用：水准测量施测
内容：高程测量常用方法:水准测量
三角高程测量
气压高程测量
水准测量因其测量精度最高,所以在国家控制测量和工程勘测及施工测量中被广泛采用
§2.1水准测量原理
原理:利用水准仪提供的水平视线测定已知点和未知点间的高差,求出未知点高程的方法。
HB=HA+a-b,
H=a-b
HB=HA+hAB 第 2 页 大地水准面前进方向（已知）AahHAABHBbHi=HA+a
注: a—后视读数：后视方向的读数
b—前视读数: 前视方向的读数
测量前进的方向称为前视方向 (已知点—未知点)
§2.2水准测量的仪器和工具
本节重点:1、DS3水准仪的构造
2、水准尺及其使用
一、DS3微倾式水准仪的构造
照准部:望远镜、水准器 基座
1、望远镜:物镜、目镜、调焦透镜、十字丝分划板.
十字丝分划板:竖丝、横丝是为瞄准目标和读数用的.在横丝的上、下还有对称的两根短横丝,用来测量距离,称为视距丝.
视准轴:十字丝交点与物镜光心的连线.
物体在目镜中看到的是放大的、倒立的虚象.
2、水准器 第 3 页 ①圆水准器:粗平 圆水准器的主要功能是当圆水准气泡居中时,表明圆水准器轴处于铅垂位置,望远镜大致水平。
②管水准器:精平 管水准器的主要功能是当水准器气泡居中是,表明管水准器轴处于水平位置,从此判断望远镜的视线是否处于水平位置.
测量学试题及答案第二章水准测量
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
第二章水准测量
一、名词解释
视准轴水准管轴圆水准轴
水准管分划值高差闭合差水准路线
二、填空题
1．高程测量按使用的仪器和测量方法的不同，一般分为、、、；
2．水准测量是借助于水准仪提供的。
3．DS3型水准仪上的水准器分为和两种，
可使水准仪概略水平，可使水准仪的视准轴精确水平。
4．水准尺是用干燥优质木材或玻璃钢制成，
按其构造可分为、、三种。
5．水准点按其保存的时间长短分为和两种。
6．水准路线一般分为路线、路线、路线。
7．水准测量中的校核有校核、校核和校核三种。
8．测站校核的常用方法有和两种。
9．水准仪的轴线有、、、；
各轴线之间应满足的关系、、。
10．自动安平水准仪粗平后，借助于仪器内部的达到管水准器的精平状态。
11．精密光学水准仪和普通水准仪的主要区别是在精密光学水准仪上装有。
12．水准测量误差来源于、、三个方面。
13．水准仪是由、和三部分组成。
三、单项选择题
（）1．有一水准路线如下图所示，其路线形式为路线。
A闭合水准B附合水准
C支水准D水准网
（）2．双面水准尺同一位置红、黑面读数之差的理论值为mm。
A0B100C4687或4787D不确定
（）3．用DS3型水准仪进行水准测量时的操作程序为：。
A粗平瞄准精平读数B粗平精平瞄准读数
C精平粗平瞄准读数D瞄准粗平精平读数
（）3．当A点到B点的高差值为正时，则A点的高程比B点的高程。
A高B低C相等D不确定
（）4．水准仪的视准轴与水准管轴的正确关系为
A垂直B平行C相交D任意
（）5．水准管的曲率半径越大，其分划值，水准管的灵敏度。
A越小，越高B越小，越低C越大，越高D越大，越低
（）6．下列哪一种水准路线不能计算高差闭合差？
