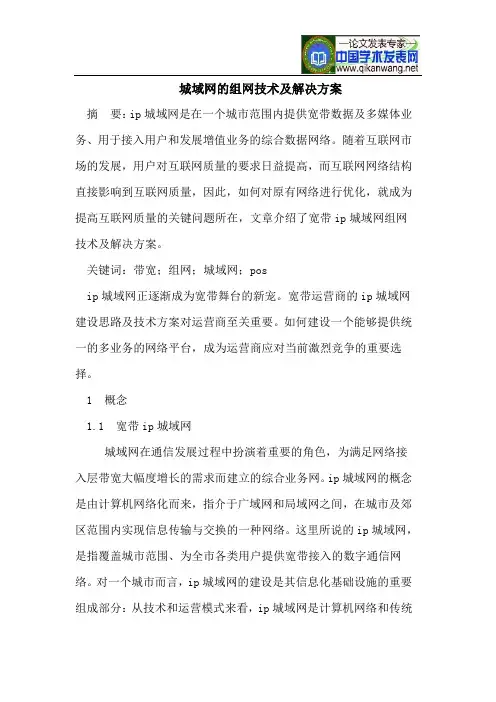

城域网的组网技术及解决方案摘要:ip城域网是在一个城市范围内提供宽带数据及多媒体业务、用于接入用户和发展增值业务的综合数据网络。
随着互联网市场的发展,用户对互联网质量的要求日益提高,而互联网网络结构直接影响到互联网质量,因此,如何对原有网络进行优化,就成为提高互联网质量的关键问题所在,文章介绍了宽带ip城域网组网技术及解决方案。
关键词:带宽;组网;城域网;posip城域网正逐渐成为宽带舞台的新宠。
宽带运营商的ip城域网建设思路及技术方案对运营商至关重要。
如何建设一个能够提供统一的多业务的网络平台,成为运营商应对当前激烈竞争的重要选择。
1 概念1.1 宽带ip城域网城域网在通信发展过程中扮演着重要的角色,为满足网络接入层带宽大幅度增长的需求而建立的综合业务网。
ip城域网的概念是由计算机网络化而来,指介于广域网和局域网之间,在城市及郊区范围内实现信息传输与交换的一种网络。
这里所说的ip城域网,是指覆盖城市范围、为全市各类用户提供宽带接入的数字通信网络。
对一个城市而言,ip城域网的建设是其信息化基础设施的重要组成部分:从技术和运营模式来看,ip城域网是计算机网络和传统电信网络的融合;从技术发展的趋势来看,ip城域网将会是传统电信体系发展的必然趋势。
1.2 带宽“带宽”有以下两种不同的意义:①指信号具有的频带宽度。
信号的带宽是指该信号所包含的各种不同频率成分所占据的频率范围。
②在计算机网络中,带宽用来表示网络的通信线路所能传送数据的能力,因此,网络带宽表示在单位时间内从网络中的某一点到另一点所能通过的“最高数据率”。
在网络中有两种不同的速率:信号(即电磁波)在传输媒体上的传播速率(m/s或km/s);计算机向网络发送比特的速率(bit/s)。
2 宽带ip城域网的组网技术目前,宽带ip城域网组网技术主要有:atm技术、pos、千兆以太网(ge),还有融合了ip路由和atm交换特点的mpls技术。
2.1 利用atm技术组建城域网采用atm技术组建ip城域网,能充分利用atm技术灵活组网的优点。
浅析电信IP宽带城域网规划与建设摘要:随着互联网的发展,IP网络逐渐地成为了电信网络的主流。
作为电信运营商,为满足客户不断变化的需求,需要对其宽带城域网进行规划与建设。
本文从宽带城域网的特点、规划与建设步骤、网络拓扑结构、路由协议及安全等方面进行分析,以期为电信运营商在宽带城域网规划与建设中提供参考。
关键词:电信、IP宽带、城域网、规划、建设正文:一、宽带城域网的特点宽带城域网具有以下特点:1. 网络范围广:覆盖面较大,涉及到城市甚至国家的多个地区。
2. 用户多样性:需满足对各种应用的需求,例如:视频、音频、网络游戏等。
3. 骨干网结构复杂:需支持多种不同的网络接入方式,例如:ADSL、FTTH、CATV等。
4. 服务质量要求高:需要满足低延迟、高速率等要求。
以上特点对网络规划与建设带来了一定的挑战。
二、宽带城域网规划与建设步骤1. 网络需求分析首先,需要进行网络需求分析。
这一步骤有助于了解用户的实际需求,帮助规划网络。
2. 网络拓扑设计在此基础上,进行网络拓扑设计。
这一步骤需要考虑网络的覆盖范围、节点数量、骨干网络等因素。
3. 路由协议选择选择适合网络的路由协议。
不同的路由协议有着不同的优势和劣势,需要根据实际情况选择。
4. 安全策略制定制定合理的安全策略。
安全的宽带城域网需要对各种攻击有充分的预防和应对措施。
5. 网络实施实施网络并进行监控。
规划与建设后,还需要对网络进行监控和维护,以确保网络的稳定运行。
三、宽带城域网的网络拓扑结构不同的网络拓扑结构有着不同的特点和优缺点,需要根据实际情况进行选择。
1. 星型拓扑星型拓扑以中心节点为中心,对终端节点进行连接。
这种拓扑结构适用于节点数量较少的场景,有利于网络扩容和维护。
2. 环型拓扑环型拓扑中各节点两两相连,构成一个环形结构。
环型拓扑兼顾了骨干网的冗余性和节点之间的互联性。
3. 网状拓扑网状拓扑是一种点对点连接的方式,各节点之间互相连接,形成多条路径。
浅析新型城域网技术摘要:随着当前信息化技术的不断深化,在当前人们日常的生活当中通信交流所占到的比例也是越来越高。
在这当中,通信技术的主要方式就是宽带业务,其主要能够采用相关的方式来有效的满足人们实际的需求,并且在我国当前的宽带城域网建设,逐渐的已经覆盖到我国的大部分区域。
目前国内运营商正持续网络升级扩容,光纤宽带优化演进,5G 精品网络加快规模化建设,宽带网络加快向双千兆迈进;宽带IP 城域网作为宽带互联网业务的主要承载主体,不能满足现有业务要求,亟需向新型城域网演进。
关键词:宽带;城域网;技术一、宽带城域网的技术及特点宽带城域网当中的GPON 技术其所呈现出来的特点就是,其不但能够将宽带日益增加的需求尽可能的满足,还能够有效的满足人们对速率的要求。
和传统的技术相比较,在这当中,对于资金的应用来讲,GPON 技术在一定意义上可以将城域网在实际的建设中,对其所产生的运营资金费用降低,这主要就是当前对于GPON 技术在应用中所采用的方式是单光纤接入,这样就能够将建设当中的资金使用率提升,从而有效的将资金投入降低。
在宽带城域网当中对于GPON 技术的应用,除了能够满足人们的需求增长之外,还能够对多样化的宽带业务发展有效满足,在这当中,最为主要的就是随着GPON 技术的进步和发展,能够将现阶段我国对于宽带城域网实际的发展合理的改变,从而促进宽带业务企业的快速进步,并且将科学技术的发展中所存在的问题合理的处理,使得企业顺利转型,不断实现光纤技术的接入速度增长,使得信息化技术的普遍应用获得良好的发展生机。
二、新型IP城域网现状及存在问题1、IP 城域网现状。
IP 城域网的网络结构分为城域骨干网与宽带接入网两个层面。
城域骨干网是业务接入控制点及控制点以上的城域网核心路由器组成的两层路由网络,划分为核心层和业务接入控制层两层,核心层由核心路由器(CR)组成,提供IP 城域网到骨干网的出口,业务接入控制层由多业务路由器(MSE)组成,主要负责宽带全业务接入与控制。
城域网有哪些主要的用途及特点城域网是在一个城市范围内所建立的计算机通信网,城域网也有一定的使用方法及特点的。
以下是由整理的城域网的内容,希望大家喜欢!城域网的典型应用即为宽带城域网,就是在城市范围内,以IP 和ATM电信技术为基础,以光纤作为传输媒介,集数据、语音、视频服务于一体的高带宽、多功能、多业务接入的的多媒体通信网络。
宽带城域网能满足政府机构、金融保险、大中小学校、公司企业等单位对高速率、高质量数据通信业务日益旺盛的需求,特别是快速发展起来的互联网用户群对宽带高速上网的需求。
宽带城域网的发展经历了一个漫长的时期,从传统的语音业务到图像和视频业务,从基础的视听服务到各种各样的增值业务,从64 kb/s的基础服务到2.5 Gb/s、10 Gb/s等的租线业务。
随着技术的发展和需求的不断增加,业务的种类也不断发展和变化着。
目前我国逐步完善的城市宽带城域网已经给我们的生活带来了许多便利,高速上网、视频点播、视频通话、网络电视、远程教育、远程会议等等这些我们正在使用的各种互联网应用,背后正是城域网在发挥着巨大的作用。
局域网或广域网通常是为了一个单位或系统服务的,而城域网则是为整个城市而不是为某个特定的部门服务的。
建设局域网或广域网包括资源子网和通信子网两个方面,而城域网的建设主要集中在通信子网上,其中也包含两个方面:一是城市骨干网,它与中国的骨干网相连。
二是城市接入网,它把本地所有的联网用户与城市骨干网相连。
城域网的组成城域网络分为3个层次:核心层、汇聚层和接入层:核心层主要提供高带宽的业务承载和传输,完成和已有网络(如ATM、FR、DDN、IP网络)的互联互通,其特征为宽带传输和高速调度。
汇聚层的主要功能是给业务接入节点提供用户业务数据的汇聚和分发处理,同时要实现业务的服务等级分类。
接入层利用多种接入技术,进行带宽和业务分配,实现用户的接入,接入节点设备完成多业务的复用和传输。
城域网的特点传输速率宽带城域网采用大容量的Packet Over SDH传输技术,为高速路由和交换提供传输保障。

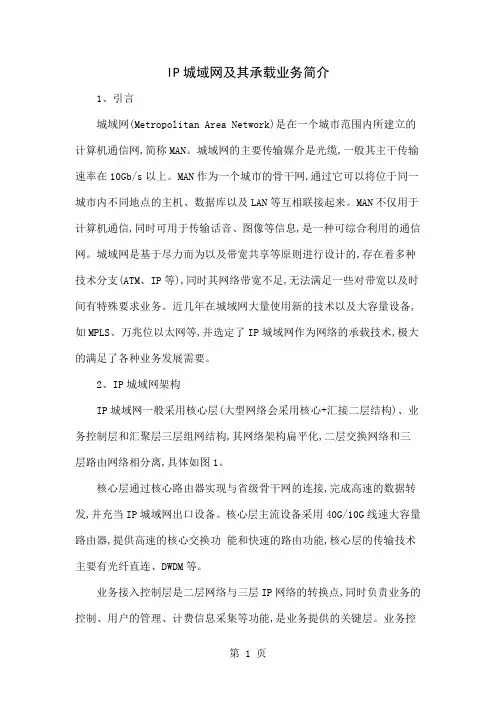

IP城域网及其承载业务简介1、引言城域网(Metropolitan Area Network)是在一个城市范围内所建立的计算机通信网,简称MAN。
城域网的主要传输媒介是光缆,一般其主干传输速率在10Gb/s以上。
MAN作为一个城市的骨干网,通过它可以将位于同一城市内不同地点的主机、数据库以及LAN等互相联接起来。
MAN不仅用于计算机通信,同时可用于传输话音、图像等信息,是一种可综合利用的通信网。
城域网是基于尽力而为以及带宽共享等原则进行设计的,存在着多种技术分支(ATM、IP等),同时其网络带宽不足,无法满足一些对带宽以及时间有特殊要求业务。
近几年在城域网大量使用新的技术以及大容量设备,如MPLS、万兆位以太网等,并选定了IP城域网作为网络的承载技术,极大的满足了各种业务发展需要。
2、IP城域网架构IP城域网一般采用核心层(大型网络会采用核心+汇接二层结构)、业务控制层和汇聚层三层组网结构,其网络架构扁平化,二层交换网络和三层路由网络相分离,具体如图1。
核心层通过核心路由器实现与省级骨干网的连接,完成高速的数据转发,并充当IP城域网出口设备。
核心层主流设备采用40G/10G线速大容量路由器,提供高速的核心交换功能和快速的路由功能,核心层的传输技术主要有光纤直连、DWDM等。
业务接入控制层是二层网络与三层IP网络的转换点,同时负责业务的控制、用户的管理、计费信息采集等功能,是业务提供的关键层。
业务控制层主流设备采用10G/1G线速大容量业务路由器(SR)和宽带接入服务器(BRAS),终结和管理用户的PPPOE / IPOE会话,业务接入控制层的传输技术主要有光纤直连、城域波分等。
宽带接入网是业务接入控制点以下的二层接入网络,负责二层链路的接入和汇聚,如以太网、ATM/FR/DDN等,负责将以太网、OLT汇聚到BRAS,或将专线业务汇聚到业务路由器。
PPPOE业务通过接入交换机/DSLAM承载,采用GE/FE上联到汇聚交换机,最终在BRAS的trunk终结二层PPPOE流量。
电信宽带IP城域网的建设电信宽带IP城域网的建设电信宽带IP城域网的建设摘要:网络技术、信息技术的快速发展改变了人类生活。
人们日益发展的通讯需求,使IP城域网应运而生,IP城域网是利用先进的xDSL高速接入技术、交换技术和传输技术等,提供图像、语音、数据等多种媒体业务的综合平台。
宽带IP城域网是电信运营商在城域范围内建设的城市IP骨干网络,是城市重要的信息基础设施。
电信宽带IP城域网的建设可以满足人们的网络需求。
关键词:IP城域网网络建设网络安全随着社会变革的加快,电信业开始出现巨大变革:传统电话业务不断缩小,数据信息业务成为电信行业新的利润增长点,建设一个可以运营、扩展、盈利、治理的IP城域网成为电信运营商的必然选择。
各地运营商根据地域特点,积极快速的建设符合当地实际情况的合理完善的IP城域网络。
1 IP城域网业务及网络发展现状1.1 宽带IP城域网的定义宽带IP城域网是指介于局域网和城域网之间,在城市以及郊区范围内实现信息交换和传输的网络。
其业务定位是在城市范围内作为IP广域网的延伸,以各种多媒体业务为承载,汇聚宽、窄带用户接人,以IP网络的可扩充性、可管理性为基础,满足社会各业对各种机遇IP的宽带多媒体业务的需求。
1.2 宽带IP城域网业务中存在的问题(1)设备利用率较高且设备扩展性差,不能满足日益增长的用户发展需求;(2)无法开展具备差异化QoS保证且可管理的业务,对用户网络保障支撑能力不足;(3)现网设备对新技术支撑能力不足,例如对组播、VPN的.支持,新业务部署;(4)不具备业务区分和控制、综合接入能力,不能更好的定位客户和提供多种等级的差异化服务;(5)网络的可靠性和稳定性严重影响了市场信誉和形象;(6)计费模式过于单一,只能根据接入时长和带宽计费;(7)宽带内容供应缺乏,用户将很大比例的带宽用于P2P下载。
1.3 宽带IP城域网的网络发展问题(1)IP城域网接入层以上网络为全路由结构,不能很好地承载时延抖动较高的视频业务;接入层一下网络结构混乱、设备陈旧,造成网络质量差;(2)没有良好的模式实现现网对增值业务的管理和计费;(3)二层网络过大,导致QoS能力较弱、安全性差,新业务不能有效开展,运维成本高和管理能力弱等问题;(4)以BRAS与三层交换机为接入控制点,导致控制能力差,在差异化服务方面不到位;(5)网络结构不能实现对网络保障的支撑能力,不具备接入能力和业务区分,不利于开展端到端QoS业务;(6)光纤+LAN方式网络架构面临多级级联状况,二层交换机种类比较多,多数不支持802.1Q协议和网管;(7)楼宇交换机接入服务质量不稳定,用户容易出现网速慢、掉线等问题。
宽带IP城域骨干网主要技术及
应用
关键词:IP城域骨干网;MPLS;应用
一、前言
随着用户对带宽的需求不断提高,电信运营商纷纷启动了宽带IP城域网的建设。
宽带IP城域网一般由高速骨干网、宽带接入网和业务应用平台组成。
其中,宽带接入网主要是使用户通过各种方式(ADSL,LAN,LMDS,APON以及传统的DDN,FR等)接入到宽带IP城域骨干网,而业务应用平台则除了提供原有传统业
务外,更重要的是提供多媒体业务、各种托管业务和VPN业务。
文章对宽带IP城域骨干网主要技术及应用进行了论述,以供同仁参考。
二、目前宽带IP城域骨干网主要技术分析
(1)基于SDH多业务传送节点(MSTP)
基于SDH多业务传送节点(MSTP)是目前广泛应用的产品。
为了适应城域网多业务的需求,SDH从单纯支持
2Mbit/s、155Mbit/s等话音业务接口向包括以太网和ATM等多业务接口演进,将多种不同业务通过VC或VC级联方式映射入SDH时隙进行处理。
MSTP的出发点是将2层或3层的功能作为SDH附加功能来支持完成的,其对2层或ATM层处理都是与SDH处理相分离的,但都可以映射到SDH的VC时隙进行重组成交叉到群路接口。
从功能上看,MSTP除了具有SDH功能外,还具有2层MAC层功能和ATM功能。
MSTP比较适合于已
经敷设大量SDH网的运营公司,它可以方便有效地支持分组数据业务,实现从电路交换网到分组网的过渡,适合支持混合型业务量特别是以TDM业务量为主的混合型业务量,同时可以保证网络管理的统一性。
(2)基于弹性分组环(RPR)技术
正在由IEEE 802.17工作组制定的RPR技术,吸收了吉比特以太网的经济性、SDH系统50ms环保护特性。
RPR采用类似以太网的帧格式,结合MPLS标记,基于MAC高速交换,简化IP前传。
RPR技术可以支持更细致的带宽颗粒,网络成本较低,可以承载具有突发件的IP业务,同时支持传统语音传送,有比较好的带宽公平机制和拥塞控制机制。
RPR坏是在整个环上实现公平机制而不是在单独链路上,容易实行全局的公平机制。
服务供应商可以利用源节点发送数据包的速率来控制上游节点和下游节点的速率。
带宽策略允许在无拥塞的情况下,把环上任意两个节点之间所有的带宽分配给这两个节点,没有SDH那种固定电路系统的不灵活性,同时又比点到点的以太网更加有效。
RPR技术适合于以数据业务为主、TDM业务为辅的网络,其应用范围将逐渐扩大,适合于新建网络。
(3)基于WDM的城域网
WDM技术不仅提高光纤利用率,而已在业务信号复杂多变的城域网中,对信号具有透明性,它可以对从不同设备出来的信号不进行速率和帧结构调整,直接进行透明传输。
这可给用户、特别是租用波长的用户以最大的灵活性。
同时,不同波长间的信号互不干涉,每个波长都可以进行自己的灵活上下,城域传输网采用WDM技术主要应用于城域骨干网。
城域OADM环网可以承载大量客户的多种协议和多种速率的业务,每个波长承载一种业务的方式将很快耗尽波长,为提高每个波长的带宽利用率,应尽量避免低速率业务单独占用一个光波长通道。
一
种新兴的经济有效的方法是将多个低速率客户信号复用到一个波长信道中,该技术被称为子速率(或子波长)复用,从而实现了每个波长多种业务。
这种子速率复用器降低了城域网WDM 系统的应用门槛,可以直接容纳低速率的信号,给组网带来了灵活性。
(4)三种传送网技术比较
MSTP比较适合于已经大量敷设了SDH网络的运营公司,可以方便有效地支持分组数据业务,实现从电路交换网到分组网的过渡,而SDH与RPR的结合更是增强了它对数据业务的支持。
在MSTP上实现RPR对以太网业务支持是一种很好的解决方案,将两者的优势结合起来。
对于传统运营商,基于SDH多业务传送节点应是其应用重点。
RPR技术适合于以数据为主、TDM业务为辅的网络环境,可以作为中小城市组网的手段,特别适合下新运营商在竞争区域开展业务。
但是它仅支持环网结构和相对简单的网管系统,限制了它在更大范围的应用。
城域WDM技术的最大挑战来自成本,随着电信市场竞争的加剧和业务类型的增加,在城域网内光纤短缺将越来越普遍,而WDM应用的概率也大大提高,但维护的复杂性、成本依然是它大规模使用的限制因素。
城域网最大的特点是多样性,每种技术都有其应用空间,我们不能简单地以一种方式来决定各个地区城城网的发展,应根据城市规模、业务类型、用户分布等选取合理的技术,并充分考虑与业务层的配置关系,考虑两个层面的协调,同时发挥网管系统的强大能力,真正实现城域网内灵活的电路调度和端到端管理。
综合上述比较,本文认为在现阶段宽带IP城域网建设中,MSTP是一种较好地平衡了多业务承载需求和投资成本的承载方案。
论文代写
三、MPLS技术在IP城域网中的应用
MPLS技术自从诞生以来,一直受到运营商的广泛关注,作为宽带IP网络的重要组成部分,如何在城域网范围内部署MPLS也是经常被讨论的议题。
有人认为,在城域网中引入MPLS后,可以利用其提供的流量工程、服务质最保证,MPLS VPN等新功能,实现类似与帧中继、ATM的服务质量,是未来三网融合的关键技术之一,可以使IP网从“无连接”向“有连接”过渡,实现“电信级”的下一代IP城域网。
但从目前国内各个运营商城域网建设情况看,运营商所面临的另一个主要问题是MPLS技术本身还需不断发展完善。
传统的IP动态路由协议总是选择最短路径转发IP包,可能造成在两个节点之间沿着最短路径上的路由器和链路可能发生了拥塞,而沿较长路径的路由器和链路却是空闲的。
MPLS的一个重要应用是做流量工程,把MPLS应用于一对入口和出口LSR之间配置的多条路径,允许入口LSR把流量分配到不同的LSP上。
在理想情况下,可以使得入口交换机使用全部网络资源,在到同一出口的不同路径上公平地装载流量。
