桥梁工程施工试题

一、单项选择题（本题共5小题，每小题2分，共10分）

1、我国现行规范中，将桥梁设计荷载分为（ D ）。

A．结构自重、车辆荷载、偶然荷载

B．永久荷载、基本可变荷载、其他可变荷载

C．恒载、可变荷载、地震力

D．永久作用、可变作用、偶然作用

2、在桥梁施工中，预拱度的大小通常取（ C ）。

A．全部恒载所产生的竖向挠度

B．全部恒载和全部活载的所产生的竖向挠度

C．全部恒载和一半活载的所产生的竖向挠度

D．全部活载的所产生的竖向挠度

3、用偏心受压法计算出的某梁荷载横向分布影响线的形状是？（ A ）

A．一根直线 B．一根折线 C．一根曲线 D．一根抛物线

4、桥梁按体系划分可分为？（ A ）

A．梁桥、拱桥、刚构桥、缆索承重桥以及组合体系桥

B．简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥

C．木桥、钢桥、圬工桥、钢筋混凝土桥和预应力混凝土桥

D．公路桥、铁路桥、人行桥和农用桥

5、桥梁的建筑高度是指？（ B ）

A．桥面与墩底之间的高差 B．桥面与桥跨结构最低边缘的高差

C．桥面与地面线之间的高差 D．桥面与基础地面之间的高差

二、判断题（本题共10小题，每题2分，共20分）

1、"偏心受压法"，其基本假定是横梁刚度无限大、忽略主梁抗扭刚度。（ √ ） 2、对于多片主梁的简支梁桥，"杠杆原理法"只适用于支点截面的横向分布计算。（ × ）

3、板式橡胶支座通常不区分固定、活动支座；对于不同的承载力、变形要求，通过选择不同大小、厚度的橡胶板来实现。（ √ ）

4、桥墩按受力特点分类，一般分为刚性、半刚性和柔性三种。（ √ ）

5、简支梁桥是静定结构，结构内力不受基础变位的影响，因而，能在地基较差的情况下建桥。（ √ ）

桥梁工程施工工序

施工准备→钻孔灌注桩（桥面板、栏杆预制）→立柱→盖梁→桥面板安装→桥面铺装→栏杆安装→桥头搭板→清场、验收。

水闸工程施工工序：施工准备→砌体拆除、运输→土方开挖→底板浇筑→闸室段→消力池段→土方回填→上下游连接段→闸墩→金属结构设备安装→清场、验收。

渡槽工程施工工序：施工准备→砌体拆除、运输→施工平台填筑→钻孔灌注桩→立柱→盖梁→槽身→土方回填→上下游连接段→清场、验收。

6.4土方开挖施工方法

6.4.1施工设备选择

采用大宇220型1.0m3挖掘机挖土、74kw推土机推土。

6.4.2土方开挖

一、施工准备

1、按照施工图纸测放构筑物中心线、开挖轮廓线，并埋设明显的标志。

2、根据地质资料提供的土料各项物理指标，做好表层弃土和可利用土料开采的平衡规划。

3、根据土料物理指标及土料开采平衡规划，确定机械施工作业方式，然后组织设备进场。

二、施工方法

1、植被清理：清理开挖工程区域的树根、杂草、垃圾、废渣及监理人指明的其它有碍物。主体工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线或建筑物基础边线外侧至少5m的距离。主体工程的植被清理，挖除树根的范围延伸到离施工图所示最大开挖边线、填筑线或建筑物基础外侧3m的距离。

2、开挖过程中，严格按照开挖线进行开挖，尽量避免扰动开挖线之外的表土，保证不破坏基础土壤结构，预留20cm厚的保护土层，待下一道工序开始前，由人工修整至设计要求。

三、施工技术措施

1、自上至下分层分段依次进行土方开挖，逐层设置排水沟，杜绝自下而上或采取倒悬的开挖方法；

2、施工分界处衔接顺直，不出现折线，不存有施工界墙，开挖过程中保持坡面平整；

3、开挖时严格按照测量放样的开挖线进行施工，避免出现超挖、欠挖现象，开挖面留有适当修坡余量，再用人工修整，并满足施工图纸要求的坡度和平整度。

4、开挖中如发现文物、化石等物品，及时（4小时内）通知监理机构、业主和有关部门，并采取有效保护措施；

三、主要工程项目的施工方案、施工方法

（一） 桥梁工程的施工

1、 工程概况

本合同段设计有一座中桥，中心桩号K17+201，具体工程概况如下：

本桥为2×16m预应力混凝土空心板桥，全长56.54m。下部结构：桥台采用重力式片石砼U型桥台，基础为扩大基础，桥墩采用双柱式桥墩，桥墩基础为明挖扩大基础，墩柱为2根D110cm圆柱墩，墩顶设盖梁。上部结构：桥梁每孔10片预应力砼空心板，空心板长度15.96m，板厚0.75m，板宽1.17m,附属结构：桥跨2孔一联，为桥面连续，桥面铺装采用10cm厚C40防水混凝土上加9cm沥青砼。

下部构造计划于2006年2月10日开工，2006年7月10日完工，上部构造计划于2006年6月10日开工，2007年1月10日完工，总工期11个月。

2、 施工安排

为了加快本标段的工程进度，采用平行流水作业法施工，根据桥所处位置的地质情况，扩大基础采用人工配合挖机挖桥台基础；墩台采用组合钢模现浇成型；空心板利用预制场预制，再进行后张法施工；并选用有经验的施工队伍施工。

3、 施工方案说明

（1） 准备工作

A、 认真学习设计图纸和设计技术资料，学习招标文件和项目监理条例。

B、 设计资料现场核对。组织桥梁施工人员对各桥址现场调查，包括施工时平面布置，桥梁位置、地质水文状况水准点及控制桩等进行全面的调查核对。

C、 组织有关人员进行法律、法规、合同条款、施工技术规范、程序及作业指导文件操作规程方法的学习和培训。

D、 编制施工组织设计和质量控制计划。

E、 开工前，对桥梁施工所需用砂石、水泥、钢筋等材料，按规范要求取样送中心试验室进行试验，试验结果报监理工程师审批。

F、 检修好桥梁施工所需要的机械设备，保证在桥梁施工过程中机械设备的完好性。

G、 对各桥所用各标号砼进行配合比设计，在砼浇筑前40天完成，并报监理工程师审批。

（2） 下部构造施工

1）扩大基础

本合同段桥梁0、2号桥台基础均为扩大基础，奠基于石灰岩上。根据地理条件，主要采用机械打眼放小炮，人工开挖配合挖机进行基础施工。在施工时，标高按近于基础底标高时停止放炮，以防基底岩石破坏而代用凿岩机凿除。同时放炮采用松动爆破，避免边坡岩石松动留下隐患。在达到设计标高后，对基础进行清理整平，如需进行灌浆处理则在监理工程师的监督下进行具体操作处理。待各项条件能满足设计要求后，经监理工程师检查验收后方可进行两桥台的奠基浇砼。 模板不应与脚手架发生联系。清干净模板上杂物并在模板上涂刷脱模剂，经监理工程师验收合格后进行砼浇筑。

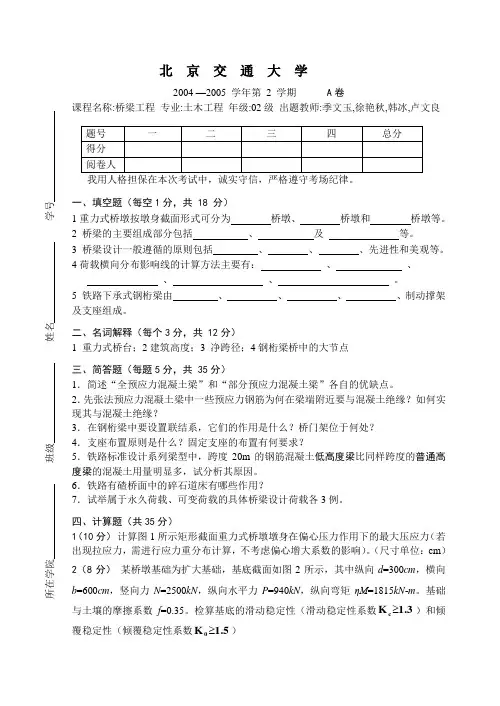

北 京 交 通 大 学

2004 —2005 学年第 2 学期 A卷

课程名称:桥梁工程 专业:土木工程 年级:02级 出题教师:季文玉,徐艳秋,韩冰,卢文良

我用人格担保在本次考试中，诚实守信，严格遵守考场纪律。

一、填空题（每空1分，共 18 分）

1重力式桥墩按墩身截面形式可分为 桥墩、 桥墩和 桥墩等。

2 桥梁的主要组成部分包括 、 及 等。

3 桥梁设计一般遵循的原则包括 、 、 、先进性和美观等。

4荷载横向分布影响线的计算方法主要有： 、 、

、 、 。

5 铁路下承式钢桁梁由 、 、 、 、制动撑架及支座组成。

二、名词解释（每个3分，共 12分）

1 重力式桥台；2建筑高度；3 净跨径；4钢桁梁桥中的大节点

三、简答题（每题5分，共 35分）

1．简述“全预应力混凝土梁”和“部分预应力混凝土梁”各自的优缺点。

2．先张法预应力混凝土梁中一些预应力钢筋为何在梁端附近要与混凝土绝缘？如何实现其与混凝土绝缘？

3．在钢桁梁中要设置联结系，它们的作用是什么？桥门架位于何处？

4．支座布置原则是什么？固定支座的布置有何要求？

5．铁路标准设计系列梁型中，跨度20m的钢筋混凝土低高度梁比同样跨度的普通高度梁的混凝土用量明显多，试分析其原因。

6．铁路有碴桥面中的碎石道床有哪些作用？

7．试举属于永久荷载、可变荷载的具体桥梁设计荷载各3例。

四、计算题（共35分）
