焊接标注规范

  • 格式：doc
  • 大小：304.00 KB
  • 文档页数：9

1 （辅助符号）S.K(基本符号 )nxl(e)（辅助符号）焊接符号组成（补充符号）（补充符号）（焊接方法）N（焊接方法）S.K(基本符号 )nxl(e)S.K(基本符号 )nxl(e)S.K(基本符号 )nxl(e)N

A、 尺寸符号：

焊缝尺寸符号名称焊缝段数焊缝长度焊缝间距enl符号示 意 图表1相同焊缝的数量焊缝有效高度SN焊缝尺寸符号k名称sk示 意 图n=2eln=3 2 表2 焊缝尺寸的标注示例序号名 称示 意 图焊缝尺寸符号示 例对接焊缝卷边焊缝连续角焊缝断续角焊缝交错断续角焊缝塞焊缝或槽焊缝缝焊缝点焊缝12345678S：焊缝有效厚度S：焊缝有效厚度K：焊角尺寸e:焊缝间距n:焊缝段数l:焊缝长度(不计弧坑)l:焊缝长度(不计弧坑)e:焊缝间距n:焊缝段数K:焊角尺寸l:焊缝长度(不计弧坑)e:焊缝间距n:焊缝段数c:槽宽l:焊缝段数e:焊缝间距d:孔的直径l:焊缝长度(不计弧坑)e:焊缝间距n:焊缝段数c:焊缝宽度e:间距n:焊缝段数d:焊点直径SSSSSKKnXl(e)nXl (e)KKnXl (e)nXl(e)cnXl(e)dnXl(e)cnXl(e)dssk(e)(e)ccdd(e)dd(e)sss(e)cc(e)(e)lll(e)llllllll 3

焊缝尺寸符号及数据的标注原则：

a、 焊缝截面上的尺寸标注在基本符号的左侧；

b、 焊缝长度方向尺寸标注在基本符号的右侧；

c、 坡口角度、坡口面角度、根部间隙等尺寸标注在基本符号的上侧或下侧；

d、 相同焊缝数量符号标注在尾部。

尺寸符号的说明：

a、 确定焊缝位置的尺寸不在焊缝符号中给出，而将其标注在图样上；

b、 在基本符号的右侧无任何标注又无其他说明时，表示焊缝在工件的整个长度上是连续的；

c、 在基本符号的左侧无任何标注又无其他说明时，表示焊缝要完全焊透；

d、 塞焊缝、槽焊缝带有斜边时，应标注孔底部的尺寸。

B、 焊接方法：

焊接代号 焊接方法 焊接标注

21 点焊 SPOT

25 对焊 JOINT

135 MAG焊：熔化极非惰性气体保护焊（含二氧化碳气体保护焊） MAG

141 TIG焊：钨极惰性气体保护焊（含钨极亚弧焊） TIG

311 氧-乙炔焊 AUTOGENOUS

C、 基本符号：表示焊缝横截面形状的符号 4 序号表3　基本符号名　称示　意　图符　号说　明11形焊缝V形焊缝单边V形焊缝带钝边V形焊缝带钝边U形焊缝带钝边J形焊缝封底焊缝角焊缝塞焊缝或槽焊缝点焊缝缝焊缝R8.5d’为指向图线中心的尺寸其它尺寸参照序号3其它尺寸参照序号4R8.5d’为指向图线中心的尺寸其它尺寸参照序号7R8d’为指向图线中心的尺寸φ13d’为指向图线中心的尺寸偏离中心：尺寸参照上图其它尺寸参照序号12偏离中心：尺寸参照上图23456789101112133d'R8.5d'7d'10d'10d'45°60°10d'4d'10d'4d'10d'10d'3d'R4.5d'5d'R8d'10d'45°12d'7d'20d'5d'卷边焊缝(卷边完全熔化 ) 110d' 5

D、 辅助符号：表示焊缝表面形状的符号

表4 辅助符号序号名　称 示　意　图符　号说　明 1 2 3平面符号凹面符号凸面符号焊缝表面平齐（一般通过加工）焊缝表面凹陷， R7.5d'为指向图线中心的尺寸焊缝表示凸面，尺寸参考序号 2表5 辅助符号的应用示例凸面X形对接焊缝平面V形对接焊缝名　称 示　意　图符　号 示　意　图名　称符　号 凹面角焊缝平面封底V形焊缝

E、 补充符号：为了补充说明焊缝的某些特征而采用的符号 6 表7 补充符号应用示例符　号表6 补充符号5 示　意　图标注示例 示　意　图交错断续焊缝符号带垫板符号现场符号43名　称三面焊缝符号周围焊缝符号 1 2序号表示三面带有焊缝，焊接方法为手工电弧焊表示在现场沿工件周围施焊表示“ V”形焊缝，背面有垫板说　明表示焊缝底部有垫板表示在现场或工地施焊表示焊缝由一组交替断续的相同焊缝组成表示环绕工件周围施焊；φ10d'为指向图线中心的尺寸表示三面带有焊缝说　明

3. 标注要求： 7 B、 基本规定：

在任一图样中，焊缝图形符号的线宽、焊缝符号中字体的字型、字高和字体的笔画宽度应与图样中其他符号（如尺寸符号、表面粗糙度符号、形状和位置公差符号）的线宽、尺寸字体的字型、字高和笔画宽度相同；

焊缝符号的表示法一般由基准线、箭头线和基本符号组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号；

基准线一般与图样标题栏的长边平行，必要时也可以与标题栏的长边垂直。

C、 箭头相对焊缝的位置：

在标注V、　J形　箭头线相对焊缝的位置一般没有特殊要焊缝时，箭头线应指向带有坡口一侧的工必要时允许箭头弯折一次（图e)件（图c、d)求图a、bc)e)d)a)b)表8　箭头线相对焊缝的位置

D、 基本符号和基准线的关系：

基示符号细实线代表焊接面，虚线代表焊接的背面。标注时注意：当焊缝在箭头侧时，将基本符号标注在基准线的实线侧（图A）。当焊缝在非箭头侧时，将基本符号标注在基准线的实虚线侧（图B）。标对称焊缝及双面焊缝时，可不加虚线。 8 N图B图ANNNNN图C

E、 焊缝符号简化标注方法 9 当焊缝长度的起始和终止位置已明确时，允许省略焊缝长度。（图f）在不引起误解情况下，当箭头指向焊缝，而非箭头侧无焊缝要求时，可省略非箭头侧的基准线（虚线）。如图f当同一图样上若干条焊缝的坡口尺寸和焊缝符号完全相同时，可采用图c的方法集中标注；当这些焊缝同时在接头中的位置均相同时，也可采用在焊缝符号的尾部加注相同的焊缝数量的方法简化标注，但其它形式的焊缝仍分别标注，如图d当断续焊缝、交错断续焊缝、对称断续焊缝的段数无严格要求时，允许省略焊缝段数，如图b在焊缝符号中标注交错对称焊缝尺寸时，允许在基准线上只标注一次，如图a当同一图样上全部焊缝所采用的焊接方法完全相同时，焊缝符号尾部表示焊接方法的代号可以省略不注，但必须在技术要求或其它技术文件中注明“全部焊缝均采用.....焊等字样；当大部分焊接方法相同时，也可在技术要求或其它技术文件中注明“除图中注时的焊接方法外，其余焊缝均采用“.....焊”等字样。表9 焊缝符号简化标注方法现场符号允许简化（图g）98765432序号1规定5 X50-16805标注方法图dAA图c图b图a52505图g图f图e4条2502505555035 X50（30）（30）　　为了简化标注或标注位置受限时，可标注焊缝简化代号（图e），但必须在图下方或标题栏附近说明简化代号的意义。　　当采用简化代号标注时图下方或标题栏附近的代号的大小应是图中标注大小的1.4倍。（图e）可统一在技术要求中用符号文字说明如“全部焊缝5　”；当部分焊缝相同时，也可用同样的方法表示，但其余焊缝应在图中表达清楚。当同一图样上全部焊缝相同且已用图示明确表示其位置时，

合集下载

焊接标注规范

焊接标注规范

1 焊接结构施工图焊缝符号标注规范

1、焊缝符号是用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。

2、焊缝符号标注组成：一般由基本符号与指引线组成，必要时加上辅助符号、补充符号和焊缝尺寸符号。

3、基本符号是表示焊缝截面形状的符号，如下表：

序号 名称 表示符号 序号 名称 示意图

1 卷边焊缝

8 带钝边半单边J型焊缝

2 I型焊缝

9 封底焊缝

3 V型焊缝

10 角焊缝

4 单边V型焊缝

11 塞焊缝或槽焊缝

5 带钝边V型焊缝

12 点焊缝

6 带钝边单边V型焊缝

13 缝焊缝

7 带钝边U型焊缝

4、辅助符号：表示焊缝表面形状特征的符号。

有三种：焊缝表面平齐，焊缝表面凹陷，焊缝表面凸起。一般情况下，不需要确切说明焊缝的表面形状，所以一般情况下辅助符号不需标出。

辅助焊缝示例如下表：

名称 示意图 符号

平面V型对接焊缝

2 凸面X形对接焊缝

凹面角焊缝

平面封底V形焊缝

5、焊缝补充符号：有时为了补充说明焊缝的某些特征，需要用其它符号说明。

常见有三种：

一种是表示背面底部有垫板（图一）。

一种是表示三面围焊（图二）。

一种是表示四面围焊（图三）。

一种是表示现场施焊（图三）。

一种是尾部添加符号（图二）

图一. 图二 图三

6、为了完整地表示焊缝，除了以上符号外，还应包括指引线、一些尺寸符号及数据。

7、焊缝符号在图样上的位置

1）基要符号相对基准线的位置，指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部份组成（图四），如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧（图五），如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧（图六），标注对称焊缝及双面焊缝时，可不加虚线（图七）。 3 ..

图四 图五 图六

焊接符号及焊接标注方法

焊接符号及焊接标注方法

《焊接接头和焊接符号》培训资料

一、焊接接头

焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。接头设计确定了其形状，尺寸和结构。

形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。

焊缝的形式是用接头的几何形状来表示的。接头的几何形状就是焊前的截面尺寸及形状。从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。 焊接接头部件

接头型式确定后，有必要描述所要求的接头设计。所以，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。与这些特征有关的术语包括：

接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径

焊缝类型

如图4.2所示，每种接头类型都有各种不同的焊缝。以AWS A2.4“焊接，钎焊及无损探伤检验的标准符号”作为参考，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。这九类焊缝包括：

坡口焊缝；角焊缝；塞焊及槽焊；螺拄焊；点焊或凸焊；缝焊；封底焊及背面焊；堆焊；端接焊缝。

焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。选取时，可考虑以下因素：

易焊的接头；成熟的焊接工艺；适当的结构设计；焊接成本

二、焊缝符号和焊接符号

标准：国家标准GB 324；美国标准AWS A2.4。

表1 焊缝的基本符号：是表示焊缝横截面形状特征的符号。

序号 名称 示意图 符号

1 卷边焊缝①

(卷边完全熔化)

2 I 形焊缝 3

V 形焊缝 4 单边V形焊缝

5 带钝边V形焊缝

6 带钝边单边V形焊缝

7 带钝边U形焊缝

8 带钝边J形焊缝

9 封底焊缝

CAD焊接标注大全

CAD焊接标注大全

合威机械有限公司

焊接标注大全

焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

符号中的信息和单元

问题1：焊接符号能够提供什么信息？

答：焊接符号能够提供如下信息。接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

问题2：焊接符号由哪些单元组成？

答：一个焊接符号可以包括如下单元。参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

参考线和箭头

问题3：参考线是什么？

答：参考线是构成一个焊接符号的基础，由水平位置的划线组成。参考线必须画在靠近所要表示的焊接接头符号的旁边。每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。水平参考线及焊接符号单元的位置如图1所示。 合威机械有限公司

问题4：焊接符号中各单元的标准位置是如何安排的？

答：图1所示是一条参考线，一些其他的单元标记可以放置在参考线的周围。典型焊接符号显示出各种定位焊缝的一些信息，包括如下。

①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

焊接标注规范 2

焊接标注规范 2

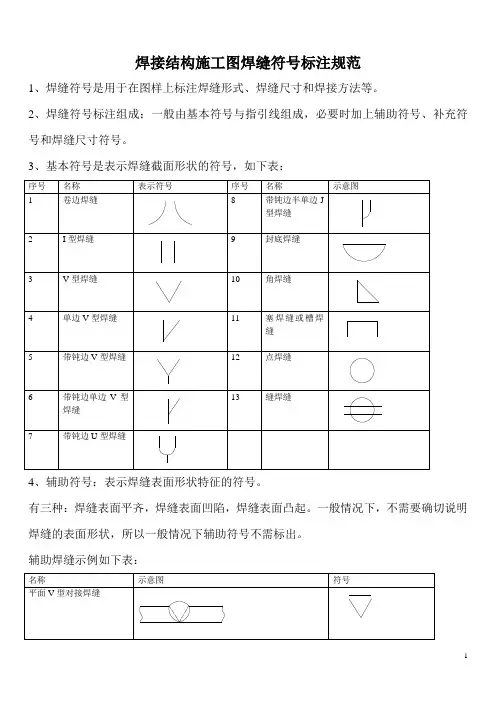

1 焊接结构施工图焊缝符号标注规范
