《焊接接头和焊接符号》培训资料
一、焊接接头
焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。接头设计确定了其形状，尺寸和结构。
形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。
焊缝的形式是用接头的几何形状来表示的。接头的几何形状就是焊前的截面尺寸及形状。从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。 焊接接头部件
接头型式确定后，有必要描述所要求的接头设计。所以，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。与这些特征有关的术语包括：
接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径
焊缝类型
如图4.2所示，每种接头类型都有各种不同的焊缝。以AWS A2.4“焊接，钎焊及无损探伤检验的标准符号”作为参考，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。这九类焊缝包括：
坡口焊缝；角焊缝；塞焊及槽焊；螺拄焊；点焊或凸焊；缝焊；封底焊及背面焊；堆焊；端接焊缝。
焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。选取时，可考虑以下因素：
易焊的接头；成熟的焊接工艺；适当的结构设计；焊接成本
二、焊缝符号和焊接符号
标准：国家标准GB 324；美国标准AWS A2.4。
表1 焊缝的基本符号：是表示焊缝横截面形状特征的符号。
序号 名称 示意图 符号
1 卷边焊缝①
(卷边完全熔化)
2 I 形焊缝 3
V 形焊缝 4 单边V形焊缝
5 带钝边V形焊缝
6 带钝边单边V形焊缝
7 带钝边U形焊缝
8 带钝边J形焊缝
9 封底焊缝
焊接符号标注及表示方法—详版
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成
焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载焊接符号说明大全（excel表格详细讲解）
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些
辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些
补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些
焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线
指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所
焊接符号标注的步骤及方法详解（附图）
时间：2011-06-17 10:46:13 编辑：amethyst 来源：世界泵阀网 点击数：
焊接符号标注是对焊接具体过程的详细指导，在机械制图中十分常见。因此，不少行内人士对于焊接符号标注的问题都十分关注。下面，世界泵阀网为大家汇总焊接符号标注的步骤及方法，以供学习参考。
焊接符号标注方法：
1、焊接的结构形式由焊接符号来表示，焊接符号主要由基本符号、辅助符号、补充符号、指引线和焊接尺寸等组成。常用的焊接符号如下图，用来说明焊接横截面的形状、线宽为标注字符高度的1/10，如字高为3.5mm，则符号线宽为0.35mm。
2、焊接辅助符号，如下图所示，是表示焊接表明形状的符号，如凸起或凹下。
3、补充符号，如下图所示，用来表示焊接的范围等特征符号。
焊接符号标注步骤：
1、在焊接基本符号的左侧标注焊接横截面上的尺寸，如钝边高度p，坡口深度H，焊角高度K等，如果焊接的左侧没有任何标注又无其他说明时，对焊接要完全焊透。 2、在右侧，标注焊接长度方向和尺寸，如焊接段数n，长度l，间隙e。如果基本符号右侧无任何标注又无其他说明时，表示焊接在整个工件长度方向上是连续的。
3、在焊接符号的上侧或下侧，标注坡口角度α，坡口面角度β和根部间隙b。
4、在指引线的尾部标注相同焊接的数量N和焊接方法。
本文版权由世界泵阀网所有，欢迎转载，转载请注明作者和出处
.

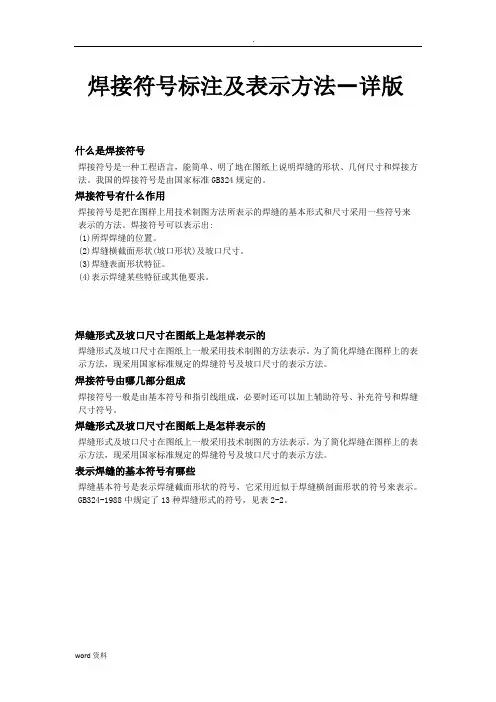

word资料 焊接符号标注及表示方法—详版
什么是焊接符号
焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用
焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出:
(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成
焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的
焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些
焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了13种焊缝形式的符号，见表2-2。
.
word资料
.
word资料
点击下载焊接符号说明大全（excel表格详细讲解）
焊接加工符号的国家标准有哪些
焊接符号的国家标准主要有两个:
(1) GB324一2008《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
表示焊缝的辅助符号有哪些
辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些
.
word资料 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些
