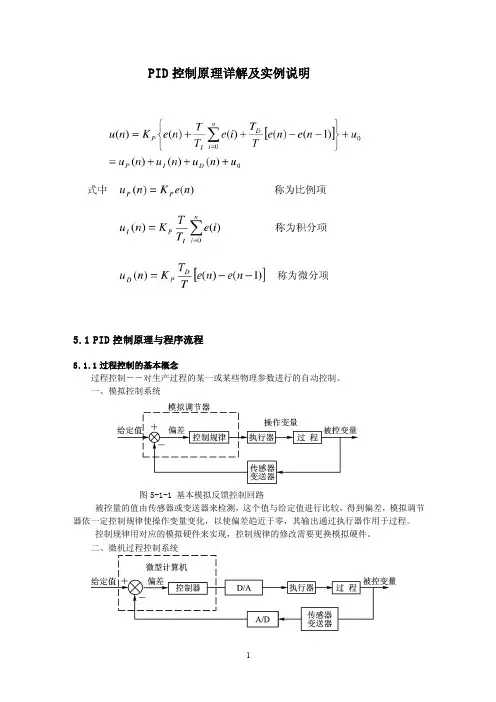

1 PID控制原理详解及实例说明

5.1 PID控制原理与程序流程

5.1.1过程控制的基本概念

过程控制――对生产过程的某一或某些物理参数进行的自动控制。

一、模拟控制系统

图5-1-1 基本模拟反馈控制回路

被控量的值由传感器或变送器来检测，这个值与给定值进行比较，得到偏差，模拟调节

器依一定控制规律使操作变量变化，以使偏差趋近于零，其输出通过执行器作用于过程。

控制规律用对应的模拟硬件来实现，控制规律的修改需要更换模拟硬件。

二、微机过程控制系统

2 图5-1-2 微机过程控制系统基本框图

以微型计算机作为控制器。控制规律的实现，是通过软件来完成的。改变控制规律，只

要改变相应的程序即可。

三、数字控制系统DDC

图5-1-3 DDC系统构成框图

DDC(Direct Digital Congtrol)系统是计算机用于过程控制的最典型的一种系统。微型计算

机通过过程输入通道对一个或多个物理量进行检测，并根据确定的控制规律(算法)进行计算，

通过输出通道直接去控制执行机构，使各被控量达到预定的要求。由于计算机的决策直接作用于过程，故称为直接数字控制。

DDC系统也是计算机在工业应用中最普遍的一种形式。

5.1.2 模拟PID调节器

一、模拟PID控制系统组成

图5－1－4 模拟PID控制系统原理框图

二、模拟PID调节器的微分方程和传输函数

PID调节器是一种线性调节器，它将给定值r(t)与实际输出值c(t)的偏差的比例(P)、

积分(I)、微分(D)通过线性组合构成控制量，对控制对象进行控制。

1、PID调节器的微分方程 







t

D

IPdttde

Tdtte

TteKtu

0)(

)(1

)()(

式中 )()()(tctrte

2、PID调节器的传输函数 







ST

STK

SESU

SD

D

IP1

1

)()(

)(

三、PID调节器各校正环节的作用

1、比例环节：即时成比例地反应控制系统的偏差信号e(t)，偏差一旦产生，调节器

PID调节和温度控制原理

首先，我们需要了解PID调节器的三个组成部分：比例增益（Proportional）、积分时间（Integral）和微分时间（Derivative）。PID调节器是根据被控对象的误差和误差的变化率进行调节的。

比例增益（Kp）是PID调节器中最基本的部分，它根据被控对象输出值与期望值之间的差异进行调整。比例增益越大，调节器对误差的响应越快，但也可能导致系统产生震荡和超调的现象。

积分时间（Ti）用于在长时间内调整误差。积分时间越长，调节器积累积分误差的能力越强，可以更好地消除稳态误差。然而，如果积分时间设置过大，可能会导致系统响应不够灵敏，甚至产生不稳定。

微分时间（Td）用于根据误差变化率的信息进行调节。微分时间越大，调节器对误差变化率的响应越快，可以更好地抑制系统振荡和超调。但如果微分时间设置过大，可能会引入噪声和不稳定性。

在温度控制中，我们可以将被控对象看作是一个热源，调节器则是根据温度传感器测得的实际温度与设定温度之间的差异进行调整。

首先，我们将设定温度与实际温度之差称为误差。调节器会对误差进行处理，并输出相应的控制信号，例如控制加热或冷却装置的工作状态，以调整被控对象的温度。

当误差较大时，比例增益将起到主导作用，调节器会根据误差的大小和控制参数的设定，输出一个相应的调节信号。这个信号会影响加热或冷却装置的工作状态，使温度逐渐接近设定温度。 当误差持续存在时，积分时间将发挥作用，调节器会根据误差的积分值来调整控制信号。积分时间越长，调节器对误差的积累越敏感，可以更好地消除稳态误差。

当误差的变化率较大时，微分时间将起到作用，调节器会根据误差的导数值来调整控制信号。微分时间越大，调节器对误差变化率的响应越快，可以更好地抑制系统振荡和超调。

通过不断调整和优化PID调节器的参数，我们可以实现对温度的精确控制。以下是一些在实际应用中常用的PID调节器调参方法：

1.手动调参：通过实验和经验，手动调整比例增益、积分时间和微分时间的值，使系统达到稳定状态，从而找到合适的参数。

关于变频器PID 调节的原理介绍

作者：科达自控技术部小贾

变频恒压供水设备的基本要求是保持供水管道内的压力恒定，系统的工作过程如下： 假设：P 为目标信号（设定压力值或预设给定值）F 为压力变送器的反馈信号，则：变频器的输出频率 x 的大小由合成信号（F、P）决定如果压力反馈信号F 超过了目标值P，即F >

P → （P – F）< 0 → 变频 器的输出频率fx ↓ → 电动机的转速nx ↓ → 管道的压力F ↓ → 直到与所需求的目标压力相符（ F

≈ P）为止。反之，如果管道的压力值F 低于目标值P，即F < P →

（P – F）> 0 → 变频器的输出频率fx ↑ → 电动机的转速nx ↑

→ 管道的压力F ↑ → 直到与所需求的目标压力相符（ F ≈ P）为止。 上述的工作过程存在着一个矛盾：一方面，我们要求供水管道内的实际压力应无限的接近目标压力，就 是说P – F → 0 ；另一个方面，变频器的输出频率fx 又是由F 与P 相减的结果来决定的，可以想象，如果 我们把（P –F） 直接作为给定信号的话，系统将是无法工作的。 解决上述矛盾的方法是：将（P – F） 进行放大后，再作为频率给定信号：G = KP(P – F)在该表达 中，由于G 是（P – F）成正比的放大的结果，故称为比例放大环节，显然 KP 越大，则（P – F） = G/ K P 越小，F 越接近P。这里要说明一下，F 只能是无限接近于P，却不能等于P。就是说P 与F 之间总会有一 差值。也就是我们常说的静差用（ε）表示，不用说，静差值应该越小越好。显然，比例增益 （KP））越 大，静差值（ε）越小。因此，我们都是直接预置比例增益（KP）的。但是，比例增益的引入，又出现了新的 矛盾，为了减小静差，我们会尽量的增大比例增益，但由于系统有惯性，因此比例增益（KP））太大了，又 容易引起被控量（压力）忽大忽小，形成振荡。 引入积分环节的目的是： （1） 使给定信号G 的变化与乘积KP(P – F) 对时间的积分成正比，意思是说，尽管KP(P – F) 一下子 增大或减小了许多，但是G 只能在“积分时间”内逐渐的增大或减小，从而减慢了G 的变化速度，防止了振 荡。积分时间越长，G 的变化越慢。 （2）

PID调节的原理、波形及应用 1 PID历史简介 自动调节，又称自动控制，如今已经涵盖了社会生活的方方面面。在工程控制领域，理所应当的属于应用最普遍的范畴。而PID技术作为过程控制的经典理论，在人们没有意识到他的作用时，其实已经被广泛使用了。在PID未形成理论之前，人们称这种系统为自动调速系统，最著名的例子为瓦特的蒸汽机转速调节系统。 瓦特在发明了蒸汽机后，发现了很挠头的问题，就是不变的供气量会使他的机器因为外界负荷的变换而产生转速的忽高忽低，外界负荷大了同样的供气量机器的转速就得下降，外界负荷小了同样的供气量机器的转速就要上升。要保持无论外界负载怎么变化，转速都要保持恒定，就得不断地随着外界负载的变化而相应地改变供气量的大小，如果靠人工去控制气门显然非常紧张和吃力。于是瓦特就设计了下面这个这个装置 如图：

外界负荷大时机器的转速下降由于离心力减小，由于重力的作用滑块下降。相应连接滑块的连杆就开大气门供气量，从而加大机器得输出功力进而机器的转速响应提高。 外界负荷小了机器的转速上升飞铁由于离心力增大克服了自身重力就向外张开，滑块上行相应减少供气量，机器的转速就要下降了。这样就基本上完成了机器转速无论外界的负荷怎么 海 得 工 控

2 变化都能保持了基本稳定。 别小看这么一个简单的设计，他开创了现代工业自动控制的先河，因为这个貌似简单的装置基本具备了控制论所依据的所有的基本要素：感应、分析、执行……的反馈全自动的闭环的闭环系统唯一欠缺点的是分析信息的参照不可调整（飞铁重量不可调整）不过后期改进的调速器加了个弹簧，而弹簧的弹力是可以调整的，这样就可以满足对机器转速的任意设定了。 后现代控制论在此基本思想的基础上得到了超乎人想象地在人类所触及的各个领域得到了尽情地发扬广大。 2 PID基本理论 PID是什么？ P就是比例，就是输入偏差乘以一个系数； I就是积分，就是对输入偏差进行积分运算； D就是微分，对输入偏差进行微分运算。 尼克尼斯做了一个普遍性较强的整定原则： Ｋｐ ＝ ０．６*Ｋｍ Ｋｄ ＝ Ｋｐ*π／4*ω Ｋｉ ＝ Ｋｐ*ω／π Ｋｐ为比例控制参数 Ｋｄ为微分控制参数 Ｋｉ为积分控制参数 Ｋｍ为系统开始振荡时的比例值； ω为极坐标下振荡时的频率 这个方法只是提供一个大致的思路，具体情况要复杂得多。 比例积分微分被控对象r(t)++-e(t)++u(t)y(t) 海 得 工 控
