pid调节电路的原理及应用

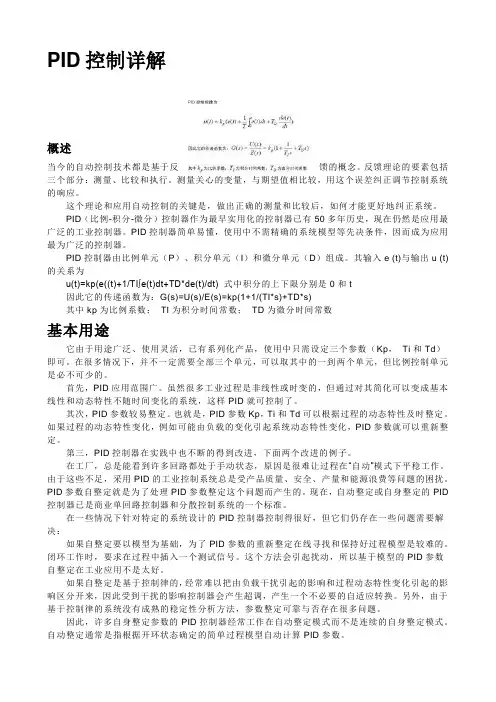

PID控制详解

概述

当今的自动控制技术都是基于反馈的概念。反馈理论的要素包括三个部分：测量、比较和执行。测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。

这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。

PID（比例-积分-微分）控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。

PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成。其输入e (t)与输出u (t)的关系为

u(t)=kp(e((t)+1/TI∫e(t)dt+TD*de(t)/dt) 式中积分的上下限分别是0和t

因此它的传递函数为：G(s)=U(s)/E(s)=kp(1+1/(TI*s)+TD*s)

其中kp为比例系数； TI为积分时间常数； TD为微分时间常数

基本用途

它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个参数（Kp， Ti和Td）即可。在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

首先，PID应用范围广。虽然很多工业过程是非线性或时变的，但通过对其简化可以变成基本线性和动态特性不随时间变化的系统，这样PID就可控制了。

其次，PID参数较易整定。也就是，PID参数Kp，Ti和Td可以根据过程的动态特性及时整定。如果过程的动态特性变化，例如可能由负载的变化引起系统动态特性变化，PID参数就可以重新整定。

第三，PID控制器在实践中也不断的得到改进，下面两个改进的例子。

在工厂，总是能看到许多回路都处于手动状态，原因是很难让过程在“自动”模式下平稳工作。由于这些不足，采用PID的工业控制系统总是受产品质量、安全、产量和能源浪费等问题的困扰。PID参数自整定就是为了处理PID参数整定这个问题而产生的。现在，自动整定或自身整定的PID控制器已是商业单回路控制器和分散控制系统的一个标准。

PID控制原理

自动控制系统可分为开环控制系统和闭环控制系统。个控制系统包括控制器、传感器、变送器、执行机构、输入输出接口。

1、开环控制系统

开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。

2、闭环控制系统

闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，若反馈信号与系统给定值信号相反，则称为负反馈( Negative Feedback)，若极性相同，则称为正反馈，一般闭环控制系统均采用负反馈，又称负反馈控制系统。

3、阶跃响应

阶跃响应是指将一个阶跃输入（step ）加到系统上时，系统的输出。稳态误差是指系统的响应进入稳态后，系统的期望输出与实际输出之差。控制系统的性能可以用稳、准、快三个字来描述。稳是指系统的稳定性(stability)，一个系统要能正常工作，首先必须是稳定的，从阶跃响应上看应该是收敛的；准是指控制系统的准确性、控制精度，通常用稳态误差来(Steady-state error)描述，它表示系统输出稳态值与期望值之差；快是指控制系统响应的快速性，通常用上升时间来定量描述。

当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。PID控制，实际中也有PI和 PD控制。PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。

比例（P）控制

比例控制是一种最简单的控制方式。其控制器的输出与输入误差信号成比例关系。当仅有比例控制时系统输出存在稳态误差（Steady-state error）。

积分（I）控制

.

精品 在定值控制问题中，如果控制精度要求不高，一般采用双位调节法，不用PID。但如果要求控制精度高，而且要求波动小，响应快，那就要用PID调节或更新的智能调节。调节器是根据设定值和实际检测到的输出值之间的误差来校正直接控制量的，温度控制中的直接控制量是加热或制冷的功率。PID调节中，用比例环节（P)来决定基本的调节响应力度，用微分环节（D)来加速对快速变动的响应，用积分环节（I)来消除残留误差。 PID调节按基本理论是属于线性调节。但由于直接控制量的幅度总是受到限定，所以在实际工作过程中三个调节环节都有可能使控制量进入受限状态。这时系统是非线性工作。

手动对PID进行整定时，总是先调节比例环节，然后一般是调节积分环节，最后调节微分环节。温度控制中控制功率和温度之间具有积分关系，为多容系统，积分环节应用不当会造成系统不稳定。许多文献对PID整定都给出推荐参数。

PID是依据瞬时误差(设定值和实际值的差值)随时间的变化量来对加热器的控制进行相应修正的一种方法!!!如果不修正,温度由于热惯性会有很大的波动.大家讲的都不错. 比例：实际温度与设定温度差得越大，输出控制参数越大。 例如：设定温控于60度，在实际温度为50和55度时，加热的功率就不一样。而20度和40度时,一般都是全功率加热.是一样的. 积分：如果长时间达不到设定值，积分器起作用，进行修正积分的特点是随时间延长而增大.在可预见的时间里,温度按趋势将达到设定值时,积分将起作用防止过冲! 微分：用来修正很小的振荡. 方法是按比例.微分.积分的顺序调.一次调一个值.调到振荡范围最小为止.再调下一个量.调完后再重复精调一次. 要求不是很严格.

先复习一下P、I、D的作用，P就是比例控制，是一种放大（或缩小）的作用，它的控制优点就是：误差一旦产生，控制器立即就有控制作用，使被控量朝着减小误差方向变化，控制作用的强弱取决于比例系数Kp。举个例子：如果你煮的牛奶迅速沸腾了（你的火开的太大了），你就会立马把火关小，关小多少就取决于经验了（这就是人脑的优越性了），这个过程就是一个比例控制。缺点是对于具有自平衡性的被控对象存在静态误差，加大Kp可以减小静差，但Kp过大时，会导致控制系统的动态性能变坏，甚至出现不稳定。所谓自平衡性是指系统阶跃响应的终值为一有限值，举个例子：你用10％的功率去加热一块铁，铁最终保持在50度左右，这就是一个自平衡对象，那静差是怎样出现的呢？比例控制是通过比例系数与误差的乘积来对系统进行闭环控制的，当控制的结果越接近目标的时候，误差也就越小，同时比例系数与误差的乘积（控制作用）也在减小，当误差等于0时控制作用也为0，这就是我们最终希望的控制效果（误差＝0），但是对于一个自平衡对象来说这一时刻是不会持续的。就像此时你把功率降为0，铁是不会维持50度的（不考虑理想状态下），铁的温度开始下降了，误差又出现了（本人文采不是很好，废这么多话相信大家应该明白了！）。也就是比例控制最终会维持一个输出值来使系统处于一个固定状态，既然又输出，误差也就不等于0了，这个误差就是静差。 .

电路基础原理中的PID控制电路解析

在电路基础原理的学习中，PID控制电路是一个重要的概念。PID控制是一种常见的控制方法，广泛应用于自动控制系统中。通过对PID控制电路的解析，我们可以深入了解其原理和作用。

首先，让我们来了解什么是PID控制。PID控制即比例-积分-微分控制，通过对系统的输出与期望值之间的差距进行反馈调节，实现对系统的控制。PID控制由比例控制、积分控制和微分控制三部分组成。

首先是比例控制部分。比例控制根据系统的输出和期望值之间的差异，按照比例关系对输出进行调整。比例系数决定了控制量与输出误差之间的线性关系，过大或过小都会导致系统不稳定。较好的比例系数可使系统在输出误差较小时迅速收敛。

其次是积分控制部分。积分控制通过对系统误差的积分累加进行控制，消除稳态误差。在比例控制的基础上，积分控制可以提高系统的稳定性。然而，过大的积分系数可能导致系统的超调和振荡。

最后是微分控制部分。微分控制对系统输出的变化率进行控制，通过对误差的微分进行调整。微分控制可以提高系统的响应速度，减少超调。但是，由于噪声的存在，过大的微分系数可能会引入不必要的振荡。

PID控制电路的设计和实现通常使用运算放大器、电阻、电容和电感等元件。运算放大器可以实现比例增益、积分运算和微分运算，电阻、电容和电感则用于对信号进行滤波和延时处理。 在电路中，比例控制通常通过选择适当的电阻比来实现。积分控制可以通过将电容或电感与电阻相连来实现。微分控制可以通过电容和电阻建立低通滤波器来实现。这些元件和电路设计的合理选择能够确保PID控制电路的稳定性和可靠性。

除了基本的PID控制电路，还可以通过PID控制算法实现更高级的控制需求。例如，改进的PID控制算法可以考虑非线性系统和时变系统的特性，增加控制系统的灵活性和适应性。

总结起来，PID控制电路是电路基础原理中的重要概念。通过比例、积分和微分控制的组合，PID控制电路能够对系统进行有效的控制。合理设计和实现PID控制电路，能够提高系统的稳定性和响应速度，并满足不同控制需求。通过深入理解和研究PID控制电路，我们可以在电路基础原理的学习中更好地应用和理解这一重要概念。
